Номер патента: 1442576

Опубликовано: 07.12.1988

Авторы: Воронин, Дыкин, Кочетов, Старостин

МПК: D01H 13/24

Метки: выходной, крутильным, машинам, наработки, паковки, тростильно

...рычаг 5, установленный на кронштейне 6 с возможностью поворота в плоскости, параллельной кольцевой планке 4, Ролик 1 имеет по периферии выемки и установлен на одном иэ плеч рычага 5. На другом плече рычага закреплен сиг- напьный элемент, выполненный в виде Г-образного рычага 7. Регулировочный винт 8 служит для регулировки положения профильного ролика в зависимости от типоразмера паковки при воздействии на плечо рычага 5.Устройство работает следующим образом.Когда заканчивается наработка паковки 2, профильный ролик 1 касается паковки и начинает вращаться. Двуплечий рычаг 5 вместе с закрепленным на нем рычагом 7 начинает колебаться за счет наличия выемок на периферийной части ролика 1, при этом будет пересекаться условная ось оптронной...

Номер патента: 1442421

Опубликовано: 07.12.1988

Авторы: Воронин, Карпенко, Курев

МПК: B29D 7/00

Метки: продукции, стереоскопической

...предварительно наносят термоклей. Пленку с оттиском пропускаютв межвалковый зазор. При их прохождении прогрев пленки осуществляютрастроформующим валком с температурой, которую заранее рассчитываютследующим образом.Определяют число Фурье Г= 6,01 йэффективную температуру данной пленки сэр= 188 С. ПодставляяРв и сэ, в формулу, определяют температуру с = 210 С.В момент прохождения пленки с оттиском между валками происходят формование линзового растрового рельефа на пленке и ее соединение с оттиском, а затем охлаждение продукции.Получают стереопродукцию со следующими показателями: высота рельефа95 мкм, коэффициент упрочнения 487,скручивание и отслаивание не происходят. Эти показатели соответствуютпродукции требуемого качества.П р и м е р 2....

Номер патента: 1442175

Опубликовано: 07.12.1988

Авторы: Воронин, Зак, Кокеткин, Смирнова, Степанова, Чубарова

МПК: A41D 1/02, A41D 13/00

Метки: куртки, многослойной

...куртки, где к нему прилегаютрукава.Соединение срезов деталей, вырезанныхиз предварительно собранных многослойныхполотен, выполняется специальными швами,например встык (фиг. 6 а), которые можновыполнять одновременно с выполнением отделочного элемента, например полоски тканей, используемые для выполнения шва .встык, могут быть выполнены из тканейдругого цвета, что позволяет сгладить появление разнооттеночности, которая может воз.никнуть между отдельными участками куртки, выкраиваемых из различных предварительно собранных многослойных пакетов.Торцовые срезы могут быть обработаны различными видами окантовочных полос(фиг. 6 б),Способ изготовления предлагаемой конструкции одежды осуществляется следующим образом.Изготавливается комплект...

Номер патента: 1440804

Опубликовано: 30.11.1988

Авторы: Воронин, Коновалов, Ли, Шаугумбеков

МПК: B65D 63/02

Метки: замковое, соединение, стягивания, тары

...фиксирующими элементами5, соединенными между собой штифтами 6. Через отверстие 7 в одном из ,фиксирующих элементов 5 проходитстержень 8. На клинообразном стержне 3 установлена пружина 9, опирающаяся на бурт 10 корпуса 1; и втул- ка 11, в торцовом пазе 12 которой раэ. мещается Т-образная головка 4, Корпус 1 жестко. связан с одной паройстяжек 13 тары 14, а втулка 11 - с другой парой стяжек 15 тары 14. Настержне 8 выполнены ограничители 16.Замковое соединение работает следующим образом.30Клинообразный стержень 3 выдвигают вверх, вытягивая за ограничитель16 стержень 8, и вводят в зацеплениес втулкой 11. Под действием пружины 9 фиксирующие элементы 5 проталкива ются вдоль корпуса 1 вверх, зазор между ними уменьшается вследствие движения по...

Номер патента: 1439265

Опубликовано: 23.11.1988

Авторы: Воронин, Пичков, Тюрин

МПК: E21F 5/20

Метки: воздуха, исходящего, комплексно-механизированной, лавы, обеспыливания, пылеулавливающая

...уровень звука установки донормированных значений.Всасывающая часть 3 камеры 1 вкачестве вентиляционного канала обес,45печивает подвод эапыпенного воздухак входу в пылесосы 7 и расположенапо направлению проветривания передосновной частью 2, и когда части 2 и3 смонтированы в отдельных корпусах,то каждый из них крепится соответст"венно к секции 5 и к соседней секциикрепи. Всасывающая часть 3 имеет длиФну на шаг передвижки крепи большую,чем длина основной части 2.Это необходимо для того, чтобывход в пылесосы 7 не перекрывался за-,валом при очередном передвижениисекции 5 и соседней. Обе части камеры 1 прикрываются сверху откидными щитами 8, которые закрывают проем, образукнцийся при раздвижке секции со стороны...

Номер патента: 1438903

Опубликовано: 23.11.1988

Автор: Воронин

МПК: B21J 13/02, B30B 15/02

Метки: выдвижной, плиты, подъема

...на столе 2пресса и ниже уровня пола силовые цилиндры 3, полости которыхсообщены с магистралями (не показаны)между собой и источником питания(не показан), связанные шарнирно соштоками соответствующих силовых цилиндров 3 и рельсовыми путями 1,2 Оразмещенные с возможностью поворотав вертикальной плоскости относительнопоследних и взаимодействия с выступающими колесами 4 выдвижной подштамповой плиты 5 толкатели 6. При этом 25колеса 4 установлены на стойках 7 и8, а толкатели 6 могут быть шарнирносвязаны не с рельсовыми путями 1, асо столом 2 пресса,Устройство работает следующим об Оразом.При замене штампа включается гидронасос, рабочая жидкость по магистралям подается в силовые цилиндры 3.Штоки последних выдвигаются, а вместес ними...

Номер патента: 1438757

Опубликовано: 23.11.1988

Авторы: Воронин, Соатов

МПК: A61C 3/02

Метки: зубов, зубоврачебный, инструмент, препарирования

...к медицине, в частности к ортопедической стоматологии, и может быть исгользованодля плечевого препарирования зуба.5Цель изобретенияпредупреждение травмирования круговой связки зуба при препарировании поддесневого участка.На чертеже изображен предлагаемый Инструмент.Зубоврачебный инструмент для пре" арированиязубов состоит из головкивыполненной в виде усеченного кону а 2, боковая поверхность 3 которого ладкая. Малое основание 4 конса 2 порыто рабочим покрытием 5, а именно лмазным (абразивным) составом. Голова 1 инструмента переходит в стержень Ф20Зубоврачебный инструмент работает ледующим образом.Препаровка зуба осуществляетСя в ва этапа. На первом этапе препаровку уба проводят обычным цилиндрическим 25о ором, создавая "плечо" 90 ....

Номер патента: 1437653

Опубликовано: 15.11.1988

Авторы: Воронин, Космодемьянский, Прусаков, Яковлев

МПК: F26B 17/10

Метки: дисперсных, жидких, пастообразных, сушки

...16 для подачи высушиваемой жидкости на слой затравочного материала. Нижняя часть 2 корпуса сопряжена с боковой наклонной стенкой, противоположной щелевому вводу 5, ". образованием излома 17 и заключена в газораспределительный короб 18, разделенный регулируемыми шиберами 19, установленными в плоскостях перегородок 12, В газораспределительном коробе 18 имеется расположен ный под первой секцией 9 ввод 20 для подачи сушильного агента (горячего воздуха) от вентилятора 21 через калорифер 22 и расположенный под последней секцией 11 ввод 23 для подачи холодного воздуха от вентилятора 21, В зоне секции 9 предусмотрен патрубок (не показан) для вывода отработавшего воздуха и бункер 23 для за.- травочного материала.Устройство работает...

Номер патента: 1437055

Опубликовано: 15.11.1988

Авторы: Воронин, Демидов

МПК: A63F 9/06

Метки: головоломка, узоры

...содержит прозрачноеоснование 1 с направляющими пазами2, соединенными между собой. В направляющих пазах,2 установлены с об.разованием по меньшей мере четырехпересекающихся между собой одинаковых поворотных игровых дисков центральные игровые элементы 3 и периферийные игровые элементы 47, установленные с возможностью переходаиз одного игрового диска в другой,Игровые элементы имеют метки и образованы рассечением каждая иэ цилиндрических поверхностей имеет с соседними цилиндрическими поверхностями одну точку касания, Центральныеигровые элементы имеют рукоятки 8.На основании 1 установлены поворотные управляющие рукоятки 9, контактирующие с боковыми поверхностямиигровых поворотных дисков.Б исходном состоянии игровые элементы 4, 5, б и...

Номер патента: 1433997

Опубликовано: 30.10.1988

Авторы: Воронин, Муслов, Сивоха, Хачин

МПК: C22C 19/00

Метки: сплав, элинварный

...к металлургии, в частности к сплавам цветных металлов с элинварными свойствами, предназначенными для изготовления де 5 талей точных приборов и механизмов.Цель изобретения - снижение модуля упругости и расширение температурного интервала постоянства его величины.При содержании титана менее 43 и более 47 мас.% одноФазное состояние. сплава нарушается, сплав охрупчивается и не пригоден к практическому применению.При содержании кобальта менее 6 мас.% температурные изменения модуля Е становятся значительными ( о ) ) 1 20 1 Оград) и сплав не облада- ет уже элинварными свойствами, Это значение принято в качестве нижней границы содержания кобальта.При содержании кобальта вьше 29 мас.% эфФект элкнварности также ,исчезает ( о20 10 1 град "), Это...

Номер патента: 1433902

Опубликовано: 30.10.1988

Авторы: Воронин, Гейвандов, Полев, Синюкевич, Стоянов, Стуклис, Щербак

МПК: C02F 1/42

Метки: воды, ионообменной, непрерывной, процессом

...реагента соответственно в фильтры 1 и 2. Через клапан 21 умягченную воду после фильтра 1 подают в магистраль 12, а через клапан 22 в сливную магистраль 11 сбрасывают отмывочный раствор и отработанньй раствор реагентов из -фильтра 2.Таким образом, начиная с четвертой фазы фильтроцикла, на установке осуществляются последовательно все описанные операции, но в каждой фазе фильтроцикла Они Выполняются в сле 50 дующем в технологической цепи фильтре. Вторичное выполнение всех опера-. ций технологического процесса непрерывной обработки воды завершается В шестой фазе фильтроцикла В седьмОЙ Фазе фильтроцикла описанный технологический процесс начнется в третий раэ, причем с операции взрыхления ионита в фильтре 3, и завершится в де 024вятой фазе....

Номер патента: 1433834

Опубликовано: 30.10.1988

Автор: Воронин

МПК: B30B 15/14

Метки: винта, корпусом, пресса, резьбового, соединения, фиксирования, шатуна

...образованием пюцм фланцем 8, крышкойи корцусоч 4 Нытунд юлости 1 силовоп Еилнндрд. Ун. ру 13. элементы 2 размещены В Отвсрт н 5 корнуд 4 нтуна ги.е норпнем с Ое)еточ рсГ ли ро)3 НОГО ви нты 3. Вн у трен няя ИО 13( р. ность В(.тс 3 к 3 можст быть ВынО,нснс нсР 3 нои, соот)ст 1)ук)(се нарезке рс .13 роОЕ- ц(по ВиЕгд 3. В крышке 1 ВыноНсны 31,т) н 1, сг ВО стае)кс нязы 13 .е,35 рсзч(сц 1 , цня Выстуцов 12.) стРОйстеО Рсботает слсдмк)нем ООРс). .ол 1.Уцругис элементы 2 через поршень Взы)о,кйствук)т нд вставку, которая фикируст рсгулироО шый винт 3 от провороты (п. , Икитслшю корнусд 4 Натуна. 1 ри нсОО О ДИМОСТИ РСГМЕИРОВс 1 НИ 51 ЦТам ЦОВОИ ВЕОТ 1 )црессд Н)дают энсрОно 3 тсге В И),нсть 1С 3 ОИ О ЕИГИН;Ерсг. 11 рн ЭТОМ цорИСНЬ цер-...

Номер патента: 1432403

Опубликовано: 23.10.1988

Автор: Воронин

МПК: B28C 3/00, G01N 33/24

Метки: грунтов, паст, пластикатор, приготовления, связных

...17, закрепленными ца осях в стенках корпуса 1 . Полка 3 прижимается к емкости 9 пружинами 18, установленными на стойках 19, ко торые прикреплены к крышке 2, ца кодвижения вверх-вниз. Три пальца гребенки 15 расположены так, что крайний из цих находится на расстоянии1-2 мм от внутренней стенки емкости9, средний - 2-3 мм от центра вращения, а третий - так, чтобы при вращении емкости 9 его траектория проходила между двумя первыми. В нижней части полки 3 установлен герметичный опорный подшипник 14, на вращающуюся часть которого опирается верхний бортик емкости 9. 1 з.п. Ф-лы,1 ил. 2торой также закреплена стойка 20, свя.эанная с рычажной системой 12 траверсой 21. Рычажная система 12 соединена со штоком 22, который передает...

Номер патента: 1430890

Опубликовано: 15.10.1988

Авторы: Быкадоров, Воронин, Коллеров, Цыганков

МПК: D03J 1/20, G01N 33/36

Метки: плотности, прибор, ткани, утку

...также в виде ползуна сзакрепленными на нем двумя изолированными от него контактами 6, каждыйиз которых соединен с шиной 7, Дат 35чик 5 имеет средство торможения,выполненное, например, в виде плоской пружины (не показана), и ручку8 для возвращения датчика в исходное 40положение, Шины 7 последовательносоединены со счетным элементом, выполненным, например, в виде микрокалькулятора 9 (с выводом контакта11 1)Прибор работает следующим образом.45Ползуны 2 и 5 с помощью ручки8 путем перемещения их в направляющей 1 ставятся в исходное положение,т.е. в крайнее левое на фиг, 1, После этого направляющая 1 размещаетсяна ткани 4 при работающем станкевдоль основных нитей и иглы ползуна2 при этом входят в тканьПолзун 2 вместе с поперечными...

Номер патента: 1430031

Опубликовано: 15.10.1988

Авторы: Воронин, Катрасов, Лемберг, Михальчи, Розенштейн, Шпигель, Яковлев

МПК: A62B 1/08

Метки: спасательное

...жидкостью (полиметилсилоксаном) производится через отверстия 16 и 17,закрываемые пробками. Опорные элементынеподвижно закреплены на оси 1 при помощи штифтов 18, а колодки дополнительных тормозных элементов установлены накоромысле 19. Силовая лента выполнена скоушем 20 для присоединения карабина 21.Устройство работает следующим образом.Для эвакуации человека, например с крана, устройство закрепляется с помощью карабина на элементе крана, а лента 6 крепится к монтажному поясу эвакуируемого посредством коуша 20 с карабином 2. Под действием веса спускаемого человека конец ленты 6 идет вниз, заставляя вращаться катушку 4 относительно неподвижных дисков 7 и 8. При этом возникают силы трения-скольжения между слоями вязкой жид 30...

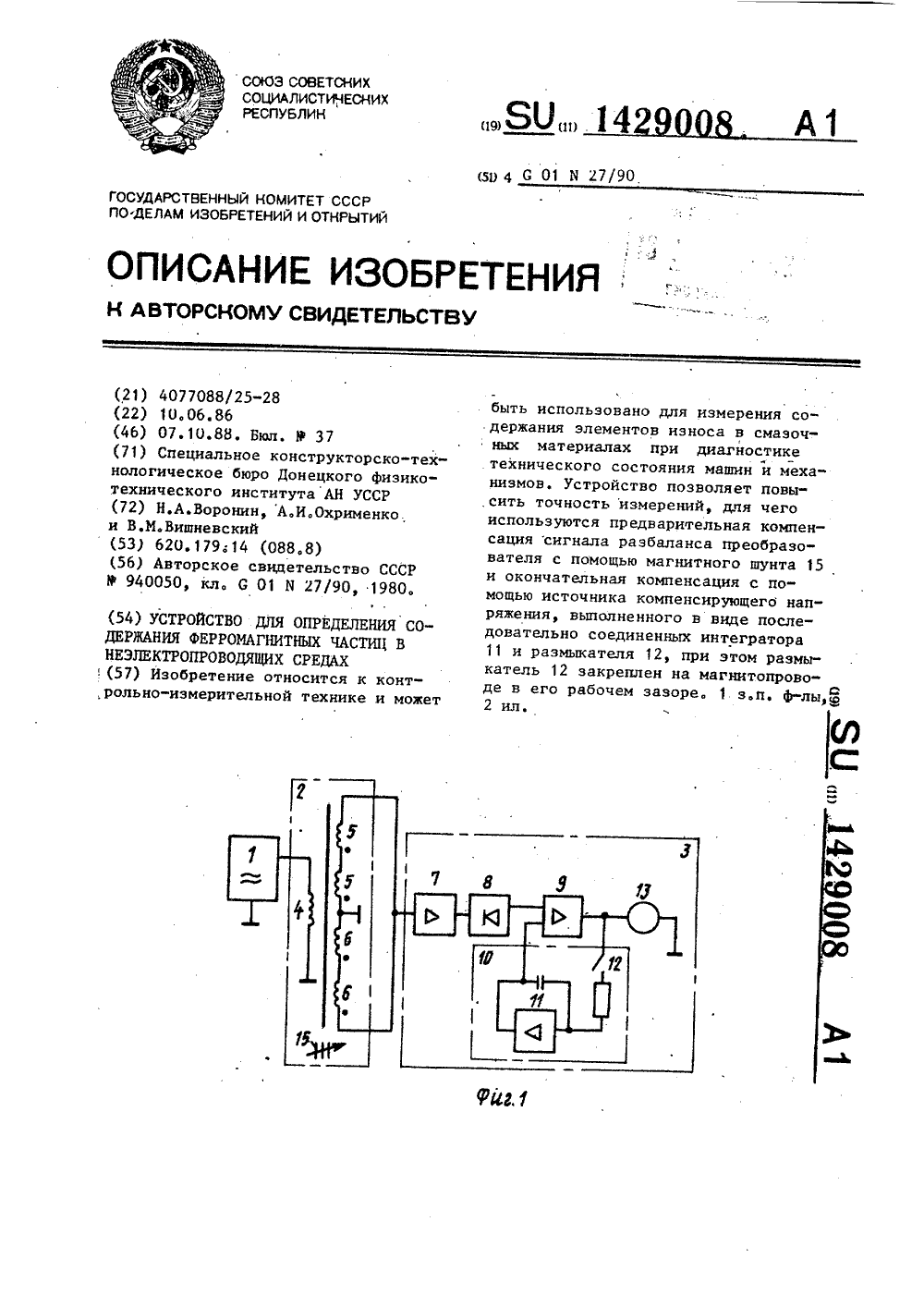

Номер патента: 1429008

Опубликовано: 07.10.1988

Авторы: Вишневский, Воронин, Охрименко

МПК: G01N 27/90

Метки: неэлектропроводящих, содержания, средах, ферромагнитных, частиц

...и плеч магнитопровода 13 разностный сигнал равен нулю. На практике обмотки 5 и 6 и плечи магфнитопроводов 13 неидентичны. В устройстве предварительная их бащнсировка производится при помощи шунта 15 из ферромагнитного веществаперемещаемого относительно рабочего зазора магнито 1 тровода 13. Перемещая шунт 15, можно добиться частичной идентичности сигналов. обеих обмоток 5 и 6. Оставшийся несбалансированный сигнал очень мал. Он усиливается с помощью усилителя 7 переменного тока, преобразуется в постоянный при помощи синхронного детектора 8 и далее поступает на усилитель 9 постоянного тока для дополнительного усиления и отфильтрования сигнала возбуждающей частоты. На вход интегратора 11 через размыкатель 12 поступает сигнал с выхода...

Номер патента: 1428594

Опубликовано: 07.10.1988

Авторы: Воронин, Шигаев

МПК: B30B 15/00

Метки: винта, корпусом, пресса, регулировочного, резьбового, соединения, фиксирования, шатуна

...к другу клиновыми поверхностями 7, прикрепленный ккорпусу 1 силовой цилиндр 8 с поршнем 9и штоком 10 с двусторонними клиновыми поверхностями 11, а также цилиндрический упругий элемент 12. 20Клиновые вставки 5 и 6 выполнены приз,матическимив последних и поршне 9 выполнены кольцевые пазы 13 и 14, а упругийэлемент 12 размещен с охватом штока 10.Сжатие пружин 3 и 4 производится винтовыми упорами 15.Устройство работает следующим образом,Во время работы пресса вставки 5 и 6поджаты к винту 2 с двух сторон при помощи тарельчатых пружин 3 и 4.При необходимости регулирования штампового пространства пресса в поршневую полость.силового цилиндра 8 подается энергоноситель. При этом шток 10 перемещается всторону винта 2 и своими клиновыми...

Номер патента: 1428439

Опубликовано: 07.10.1988

Авторы: Автин, Бакиров, Воронин, Мальцев

МПК: B01F 5/04, C01D 7/18

Метки: дистилляции, кальцинированной, производства, смеситель, соды

...13 и уровня 14соединены через регулирующее устройство 15 с отсечньщ клапаном 2,Смеситель дистилляции работаетследующим образом,Перед пуском в работу смесителясначала включают перемешивающее устройство 2 и далее осуществляют подачу реагентов в аппарат. Фильтровую50жидкость подают по трубопроводу наактивный вход струйного насоса 9, амолотую известь подают иэ бункера 7шнеком 8 на пассивный вход струйногонасоса 9, соединенного с устройствомдля ввода извести посредством кольце 55вого сопла 10, В камере смешенияструйного насоса 9 происходит взаимодействие фильтровой жидкости, пода ваемой после теплообменника дистилляции, с молотой известью, в результате чего образуется жидкостно-парогазовая смесь, которая поступает через штуцер в корпус...

Номер патента: 1427438

Опубликовано: 30.09.1988

Авторы: Воронин, Ключерева, Сорокин, Яковишин

МПК: H01P 1/18

Метки: фазовращатель

...отрезкакоаксиальной линии, выполненного в видедвух короткозамкнутых полых цилиндров 6и 7, представляющих ловушку для СВЧ-токов, проникающих через отверстие в стенкеотрезка 1, и далее, рассеиваясь линзой 8,падает на сегнетоэлектрическую пленку 3.При нагревании сегнетоэлектрической пленки 3 лучом лазера до 49 С, соответствующей точки Кюри триглицинсульфата, в последней исчезает спонтанная поляризация,т. е. происходит фазовый переход сегнетоэлектрика из спонтанной поляризации (полярная фаза) в состояние, в которомспонтанная поляризация отсутствует (неспонтанная фаза). Величина спонтанной поляризации сильно изменяется с температурой вблизи фазового перехода.При Тиакс=40 С диэлектрическая проницаемость в=200. Это приводит к изменению...

Номер патента: 1426808

Опубликовано: 30.09.1988

Авторы: Воронин, Календюк, Лукач, Микуленок, Рощупкин, Ружинская

МПК: B29B 7/56, B29B 7/82

Метки: валковым, валок, машинам

...6до рабочей поверхности валка от длины валка описывается уравнением Ыг=где Лгг- указанное расстояние, м;йв - радиус валка, м;Йов - радиус окружности, образованной осями прямолинейных периферийных каналов, м; х - текущее расстояние от торца валка, м (0(х(Е/2),где , - длина валка, м;а - у гол между осью периферийногоканала и осью валка, град.Используя указанную формулу для кон. кретного валка, можно подобрать угол между осью каждого периферийного канала и осью валка с целью получения равномерного температурного поля вдоль рабочей поверхности последнего.Для валков с размерами (2 Й Х 1. мм) э 500 Х 1250, 9660 Х 2100, Ф 710 Х 1800, )2 Г 710 Х 2800, ф 850 Х 2400 и У 950 Х 2800 угол между осью периферийного канала 6 и осью валка 1 не может...

Номер патента: 1424990

Опубликовано: 23.09.1988

Авторы: Воронин, Стрижов

МПК: B23D 19/08

Метки: сборки
