Бабаков

Номер патента: 1597090

Опубликовано: 27.08.2000

Авторы: Бабаков, Бибикова, Горшков, Данькин, Лытаев, Таратута, Тихонова, Хейфец, Январев

МПК: H05K 10/00

Метки: резервированное

1. Резервированное устройство по авт.св. N 1228772, отличающееся тем, что, с целью повышения надежности за счет расширения области нормального функционирования при запуске лазера, третьи и четвертые выходы n вторых преобразователей, где n - число сигналов слежения, соединены с n четвертым и n пятыми входами блока контроля управления, пятые выходы n вторых преобразователей соединены с третьими входами каждого из k резервируемых блоков, третьи и четвертые выходы которых соединены с k шестыми и k седьмыми входами блока контроля управления, пятый выход блока логической обработки последовательностей импульсов соединен с восьмым входом блока контроля управления, шестые выходы n вторых...

Номер патента: 845733

Опубликовано: 15.09.1994

Авторы: Бабаков, Венгерский, Жегров, Иванков, Кузьмин, Рябухин, Тамурка

МПК: H02K 44/08

Метки: генератор, плазмы, твердотопливный

ТВЕРДОТОПЛИВНЫЙ ГЕНЕРАТОР ПЛАЗМЫ, содержащий корпус с размещенным в нем цилиндрическим зарядом твердого топлива, бронированным по наружной поверхности, отличающийся тем, что, с целью увеличения расхода плазмы при сохранении его постоянным в процессе работы, заряд выполнен в виде канального моноблока с торцами, имеющими небронированные поверхности в форме усеченных конусов с вершинами, лежащими на оси заряда вне его канала, причем углы при вершине конусов составляют 50 - 90o.

Номер патента: 1522711

Опубликовано: 30.06.1994

Авторы: Агафонов, Бабаков, Жегров, Иванков, Кузьмин, Морозова, Родина, Телепченков

МПК: C06B 25/18

Метки: генераторов, импульсных, магнитогидродинамических, твердое, топливо

ТВЕРДОЕ ТОПЛИВО ДЛЯ ИМПУЛЬСНЫХ МАГНИТОГИДРОДИНАМИЧЕСКИХ ГЕНЕРАТОРОВ, включающее нитроцеллюлозу, нитроглицерин, нитрат цезия, алюминий, легированный магнием (3 - 10%) или смесью магния (3 - 6%), циркония (0,1 - 0,5%) и титана (0,1 - 0,5%), дифениламин, индустриальное масло, окись магния, отличающееся тем, что, с целью улучшения электрофизических, баллистических и реологических характеристик и повышения термоустойчивости, оно содержит дополнительно политетрафторэтилен и окись железа при следующем соотношении компонентов, мас.%:Нитроглицерин 29 - 33Нитрат цезия 10 - 15Алюминий, легированный магнием (3 - 10%) или смесью магния (3 - 6%),циркония (0,1 - 0,5%) и титана (0,1 - 0,5%) 21 - 25Дифениламин 0,4 - 1,0

Номер патента: 824635

Опубликовано: 15.06.1994

Авторы: Агафонов, Бабаков, Жегров, Иванков, Кузьмин, Морозова, Родина, Телепченков

МПК: C06B 25/18

Метки: генераторов, импульсных, магнитогидродинамических, твердое, топливо

ТВЕРДОЕ ТОПЛИВО ДЛЯ ИМПУЛЬСНЫХ МАГНИТОГИДРОДИНАМИЧЕСКИХ ГЕНЕРАТОРОВ, включающее нитроцеллюлозу, нитроглицерин, нитрат цезия, отличающееся тем, что, с целью увеличения мощности источников электрической энергии и улучшения физико-химических свойств, в его состав введены алюминий, легированный магнием или смесью магния, циркония и титана, дифениламин, индустриальное масло, сульфорицинат, гидрофобизующая добавка - стеарат цинка или стеарат натрия, пассивирующая добавка - хромат или бихромат калия, окись магния, азотнокислый магний при следующем соотношении компонентов, мас.%:Нитроглицерин 30 - 33Дифениламин 0,7 - 1,0Окись магния 0,5 - 0,8Алюминий, легированный магнием (3 - 10%) или смесью магния (3 - 10%),...

Номер патента: 1809369

Опубликовано: 15.04.1993

Авторы: Бабаков, Венгерский, Железный, Коклеев, Корелов, Котов, Мешков, Свириденок, Юницкий

МПК: G01N 19/02

Метки: высокоскоростных, потерь, скольжения, узлах, фрикционных

...помощью устройства 5 создается избыточное давление между стенкой 3 и поршнем 4, в результате чего поршень разгоняется до высокой скорости. В процес се движения поршня между. ним и корпусом трубы возникают силы трения; приложенные в направлении движения поршня, которые приводят корпус трубы в движение в том же направлении, Избыточное давление 25 газа в казенной части с Одной стороны действует на поршень 4, разгоняя его, а с другой стороны - на плунжер 3 и через опору 8 на основание 1. Отдача, действующая на плунжер и достигающая значительной вели чины, полностью передается на жесткое основание, исключая из силового воздействия корпус трубы, что не вносит погрешностей в перемещение корпуса за счет регистрируемых сил трения, Благодаря...

Номер патента: 1783339

Опубликовано: 23.12.1992

Авторы: Бабаков, Балясников, Береговой, Владимирский, Воскобойников, Годлевская, Годлевский, Дьяченко, Карась, Петимко, Попов, Сорокин, Хомяков

МПК: G01M 3/24

Метки: течи, трубопроводах

...фильтрах сигналы отфильтровываатся от низкочастотных и высокочастотных электромагнитных акустических помех.Отфильтрованнье сигналы поступают на вход ЦУС 4, которое преобразуют напряжение в ток, величина которого пропорциональна коду, установленному на цифровом регистре 5 с помощью микропроцессорного контроллера с целью а зтаматического регулирования усиленйя, Этот ток преобразуется в напряжение с помощью ПФНЧб.ичем величина выходного напряжениягде С = С С 2; 10 20 25 ют нэ сигнальные входы на сигнальные входы УВХ 7. На управляющие входы обоих УВХ 35 40 по одному из известных алгоритмов цифрового ПРУ. После определения требуемых коэффициентов усиления для блока ЦУС 4 эти ПФНЧ 6 определяется согласно выражению,Оных(Р) 8 х( ., В 2( + РС 1 В...

Номер патента: 1663313

Опубликовано: 15.07.1991

Авторы: Бабаков, Даниленко, Иванищев

МПК: F23C 10/04, F23C 10/18

Метки: кипящем, сжигания, слое, топлива

...образом.Топливо поступает через питатель 1 в секцию 3, где наиболее крупные куски остаются гореть в кипящем слое, а более мелкие куски выносятся потоком газа в переточный газовый канал б,далее в следующую секцию 3, где оседают и горят в кипящем слое наибольшие из вынесенных из первой секции 3 куски, Далее аналогичный процесс повторяется, т. е. происходит автоматическая сортировка по крупности и загрузка соответствующих секций 3, в которых, благодаря подбору параметров автономных коробов 4, осуществляется горение в кипящем слое. По мере сгорания кусков топлива и уменьшения их размеров, они автоматически распределяются по следующим по ходу газов секциям 3 топки. Канал б увеличивается по ходу газов, поэтому при движении по нему куски...

Номер патента: 1652189

Опубликовано: 30.05.1991

Авторы: Бабаков, Клепиков

МПК: B63H 23/36

Метки: дейдвудного, подшипника, противодавления, судна, уплотнении

...жидкости забортной воде в уплотнениях дейдвудных подшипников при погружении и всплытии транспортного дока.Цель изобретения - упрощение конструкции устройства, уменьшение его габари, тов и повышение точности регулированияНа чертеже показана принципиальнаясхема устройства.Устройство для автоматического регулирования противодавления в уплотнении дейдвудного подшипника содержит сообщенные между собой трубопроводами 1 приемник 2 импульсов давления, оборудованный запорным клапаном 3, дроссель 4 пневматический, подсоединенный к источнику сжатбго воздуха, манометр 5, оборудованный клапаном 6, емкость 7 с рабочей жидкостью, уплотнение 8 дейдвудного подшипника подруливающего устройства,Устройство работает следующим образом.При погружении...

Номер патента: 1638472

Опубликовано: 30.03.1991

Авторы: Бабаков, Вырва, Мазур, Синяков, Филиппов, Фролов

МПК: F23K 3/06

Метки: механическую, подачи, топку, топлива

...1 на кронштейнах 7 шарнирно закреплена П-образная скоба 8 с укрепленными на ней подвижными толкателями 9, которые могут быть выполнены регулируемыми по длине винтами 10, Толкатели 9 снабжены роликами 11, способными перемещаться по поверхности нижней полки 4 в отверстии 12 стенки 2. На поверхности нижней полки 4, обращенной к роликам 11, дополнительно установлен копир 13 с профилированной наружной поверхностью, скрепленный с полкой 4 с возможностью контакта с этими роликами 11,Поперечина 14 скобы. 8 шарнирно связана с шурующей планкой 15 через каретку 16 при помощи дополнительной тяги 17,Устройство работает следующим образом.При движении шурующей планки 15 порция топлива из воронки 1 поступает в топку, одновременно через тягу...

Номер патента: 1617255

Опубликовано: 30.12.1990

Авторы: Бабаков, Бавенд, Кечин, Лопатин, Пучинян

МПК: F23D 14/02

Метки: горелочное

...10, по периферии которого выполнены профилированные шлицевые отверстия 11. Горелочное устройство содержит газовый коллектор 12.Горелочное устройство работает следуюьим образом.Газ через коллектор 12 подается в топливные сопла 8 насадка 7 горелки. Воздух из обьего короба (не показан) поступает в трубу 2 (первичный воздух), где закручивается завихрителем 3, смешивается с газом и затем смесь воспламеняется.Вторичный воздух, проходя по периферийному воздушному каналу 9 через отверстия 5 перфорированного диффузора 4, обеспечивает равномерное охлаждение образуюьей (периферийной) поверхности факела по всей длине зоны высоких температур. Таким образом, охлаждение периферийной зоны высоких температур исключает возможность образования...

Номер патента: 1563706

Опубликовано: 15.05.1990

Авторы: Бабаков, Буренко, Мельникова

МПК: A61N 1/36

Метки: буренко, электростимулятор

...3 средней частоты, Формирователь 4 стимулирующих импульсов, счетчик 5, блок 6 памяти, усиЛитель 7 мощности и электродное устройство 8.Устройство работает следующим образом.Генераторнизкой частоты выраба О тывает импульсы треугольной формы (эпюра 1 на Аиг, 2), которые подаются на вход мультивибратора 2 и второй вход генератора 3 средней частоты, управляя одновременно периодом авто колебаний мультивибратора 2 и периодом генератора 3 (эпюра 2 на фиг. 2). С выхода мультивибратора 2 мсдулированные импульсы поступают на вход генератора 3 средней частоты. Линейная зависимость изменения скважности импульсов мультивибратора 2 позволяет получить линейные изменения длительности пачки тактовых импульсов, а также изменение длительности периодов...

Номер патента: 1518387

Опубликовано: 30.10.1989

Авторы: Бабаков, Ракитина

МПК: C21D 1/04, C21D 1/56, H01F 1/04 ...

Метки: магнитов, постоянных, термической

...до 1100-1200 С и последующее охлаждение, процесс охлаждения магнитов проводят путем их перемешивания с регулируемым обдувом воздухом. В результате все магниты обрабатываемого объема охлаждаются адекватно и равномерно, обеспечивая однородность получаемых свойств. Поле рассеяния значещается и составляет не Однородность магнитных льно обеспечивается при гнитов разных типоразме брабатываемых объемов,1518387 на операции термической обработки и повысить выход годного.Сокращение длительности процесса охлаждения при термообработке магнитов обеспечивает повышение проиэводительности. Формула и э о б р е т е н и я Магнитные свойства магнитов, охлажденных различнымиспособами Измеряемыемагнитные Способ охДоверительные границы...

Номер патента: 1477771

Опубликовано: 07.05.1989

Авторы: Бабаков, Баканов, Банас, Беляков, Второва, Голубин, Жегина, Клинов, Козлов, Лазечный, Ласенко, Мельников, Некрасова, Орджоникидзе, Петраков, Письман, Рябич, Тарасенко, Уткина, Шалькевич, Шеманская

МПК: C22C 38/48

Метки: сталь, цементуемая

...стали для различных силовыхдеталей сложной конструкции, например шестерен редукторов, валов, осей Изобретение относится к металлургии, а именно к конструкционной стали для различных силовых деталей сложной конструкции - шестерен редукторов, валов, осей и других деталей, упрочняемых методом цементации, нитроцементации и азотирования.Цель изобретения - повышение предела прочности, контактной долговечности, усталостной прочности при изгибе, ударной вязкости и пластиности стали. ИЯ .-": -1477771 ет существенно повысить характеристики надежности их работы в эксплуатации, исключить преждевременный выход из строя деталей конструкции иповысить ресурс работы изделий в1,5-2 раза. 10 таблица 4Содержание компонентов, мас. МС 81 Мп Ст Мо Ы М...

Номер патента: 1262487

Опубликовано: 07.10.1986

Авторы: Арсени, Бабаков, Бородянский, Неценко, Сурженко

МПК: G06F 7/552

Метки: извлечения, корня, степени, четвертой

...выбирает начальное значение; не использует трудоемкой операции деления; благодаря единообразию вычислительных действий работаетв параллельном режиме.П р и л о ж е н и е 1. Вводятчисло х и начальное приближение у 9.1 У Э А2 8890625 64 7726 321, 745323 32 1. 736603 32 1, 733635 32 1. 732604 32 1, 732245 32 1. , 732119 32 1. 732075 32 1. 732059 32 1. 732054 32 1, 732052 32 1 732051 32 1, 732051 32 Количество итераций 15 П р и л о ж е н и е 2. Вводят число х и начальное приближение у.х=17368.00 у=40,0000030,0678422.7106317.4036413.8764312.0323431.5367813,4800611.47988Количество итераций 8Ньютон30.0678422,7106117.4836413,87643 .32.0323431.5167811.4800611,47988Количество итераций 8.Ъ1. Устройство для извлечения корня...

Номер патента: 1239456

Опубликовано: 23.06.1986

Авторы: Бабаков, Галиаскаров, Жумаев, Саидахмедов

МПК: F23D 11/36

Метки: форсунка

...относится к устройствам для распыливания и сжигания мазута и может быть использовано в топливосжигающих установках. Цель изобретения - снижение концентрации вредных выбросов в продуктах сгорания и улучшение аэродинамических и дисперсных характеристик факела.На фиг. 1 изображена форсунка в рабочем положении, продольный разрез; на фиг. 2 - то же, при выведенном из зоны факела рассекателя.Форсунка содержит корпус 1 с топливным соплом 2 и установленный напротив него на штанге 3 конусный рассекатель 4, ориентированный вершиной в сторону сопла 2. Рассекатель 4 имеет сквозной канал 5 цилиндрической формы, подключенный через штангу 3 к источнику воды, причем штанга 3 установлена с возможностью продольного перемещения и поворота относительно...

Номер патента: 1041315

Опубликовано: 15.09.1983

Авторы: Бабаков, Гунин, Исаков, Кореньков, Мстиславская, Санатулин, Шмелева

МПК: B29D 23/00, D06M 11/56, D06M 15/693 ...

Метки: пожарного, рукава

...воды.Поставленная цель достигается тем, ЗЕчто согласно способу получения пожарного рукава с предварительной пропиткой).текстильного чехла латексом и коегулянтом в пропиточных ваннах с последующимилатексировением, промывкой водой не ба 35рабане и сушкой при 1 ОО+10 оС припромывке, последнюю проводят водой(рН " 6- 7), содержащей сернокислыйалюминий с концентрацией 0,2-0,6 г/л,с последующим отстаиванием в течение0,5 1,5 ч и фильтрованием.Предлагаемый способ осуществляютследующим образом.П р и м е р 1, Тканые чехль, обработанные в пропиточных ваннах летексом 315 2например хлоропреновым, мерки Л,,114 П Л 14 ДХБ Л 7 и др) и хлористымкальцием, заправляют на агрегат барабанного типа для нанесения на внутреннююповерхность лаексно о...

Номер патента: 1040386

Опубликовано: 07.09.1983

Авторы: Бабаков, Исакбаев, Мирахмедов

МПК: G01N 21/17

Метки: воздуха, запыленности

...камера 9, в которой закреплен детектор 2 излучения. Механизмперемотки состоит из фильтровальной ленты 10, намотанной на катушки11 и 12 и вставленной между патрубком 5 и воздушной камерой 9. Катушка 11 является ведущей и расположена на .одном валу с храповым колесом13, которое имеет собачку 14, позволяющую поворачиваться храповомуколесу 13 в одном направлении, Механизм управления выполнен в виде распределительного вала 15,. расположенного параллельно оси патрубка 5и воздушной камеры 9,и имеющего обгонную муфту 16 с закрепленной на ней шестерней 17, позволяющей вращатьсявалу 15 только в одном направлении,На держателе 18 закреплен излучатель1. Сдвоенный кулачок 19 отжимаетрычаг 8 и имеет два паза для фиксации распределительного вала 15 в...

Номер патента: 964490

Опубликовано: 07.10.1982

Авторы: Бабаков, Власов, Зеленцов, Козин, Стрельцин

МПК: G01L 1/22

Метки: изготовлении, корректировки, кристаллах, резисторов, фотошаблонов

...фиг, 1.изображен радиальный резистор; , на фиг. 2 - тангенциальный резистор.964490Измерительная схема представляет собойдва радиальных резистора, содержащих шестьпрямолинейных участков 1, обладающих элек.трическим сопротивлением (фиг. 1) и два/тангенциальных резистора, каждый из которыхсодержит по два прямолинейных участка 2реэистивного слоя, (фиг, 2).Методом фотолитографии на подложкеформируют монтажные площадки 3 и металлизированные перемычки 4 в изгибах резисто.ров. При этом используют негативные фото.шаблоны с единичным изображением схемычувствительного элемента, представляющие со.бой слой,для вскрытия окон под контакты.Затем после удаления незащищенных фоторезистором участков проводящего слоя формируют фоторезистивную...

Номер патента: 939514

Опубликовано: 30.06.1982

Авторы: Бабаков, Григорьев, Григорьева

МПК: C09G 1/02

Метки: полировальный, состав

...кислота усиливает химическое воздействие на обрабатываемую поверхность, образуя, помимо окисной пленки, фосфаты с составными компонентами обрабатываемой метал- зо лической поверхности,Глицерин увеличивает вязкость образующейся пленки из продуктов химического и механического воздействия на обрабатываемую поверхность, обес- печивая тем самым большую степень сглаживания неровностей обрабатывае мой поверхности.Синтанол, являясь поверхностно- активным веществом, усиливает дейст 4(1 вие адсорбционных процессов, кото 4рые обусловливают уменьшение твердости обрабатываемой поверхности и спо собствуют пластическому течению обрабатываемого материала.АбразивнЫе частицы, полученные замораживанием воды, имеют в зависимости от температуры замерзания...

Номер патента: 842397

Опубликовано: 30.06.1981

Авторы: Бабаков, Зеленцов, Козин, Мухин, Шутов

МПК: G01N 1/28

Метки: тензометрическогочувствительного, элемента

...слоем; на Фиг, 3 -то же, с протравленными в первичномизоляционном слое окнами; на фиг. 4 -то же, со сформированными на поверхности мембраны участками дорожек иконтактных площадок", на фиг. 5 - тоже, после удаления первичного изоля- ционного слоя; яа фиг. 6 - то же,из,готовленного по данному способу тензо-,метрического чувствительного элемента.Способ осуществляется следующимобразом.50На поверхность мембраны 1 из полупроводникового материала, напримеркремния и-типа КЭФ,5, ориентация(100), воздействуют окислителем -влажным кислородом при 1200+ 2 С в те 5чение 180 мин для образования первичного изоляционного слоя 2 (фиг.2),двуокиси кремния толщиной 0,8-1 0 мкм, .Затем в этом слое одним из известных7 фметодов, например, фотолитографии,...

Номер патента: 804718

Опубликовано: 15.02.1981

Авторы: Бабаков, Зеленцов

МПК: C23C 13/00

Метки: тензорезисто-pob, формирования

...созданиеконфигурауии элементов схемы методомфотолитографии, нанесение слоя проводящего материала, после нанесенияреэистивной пленки наносят пленкуматериала, имеющего слабые адгезионные свойства с реэистивным и изолируюРщим слоями, а перед нанесением слояпроводящего материала наносят подслой иэ материала, имеющего хорошиеадгезионные свойства с материаломреэистивного слоя, на слое проводящего материала Формируют маску,после чего удаляют пленку, имеющуюслабые адгезионные свойства,На чертеже изображена схема формирования тензорезисторов. 36На металлическую подложку 1 сизолирующим слоем 2 напыляется тонкая пленка тенэорезистивного материала 3. В качестве последнего используется сплав-вихром Х 20 Н 80. Послепроведения фотолитографии...

Номер патента: 769370

Опубликовано: 07.10.1980

Авторы: Бабаков, Зеленцов, Козин

МПК: G01L 1/22

Метки: преобразователя, тензометрического

...изготовления фотошаблонов(в основном 1-го слоя - резистивного),т. е. степенью соответствия размера элементов на фотошаблоне требованиям конст укторских чертежей - топологии. Зтидве ошибки дают постоянный (систематический) разброс номиналов резистороввнутри схемы, повторяющийся от элемента к элементу, Величина систематическогоразброса составляет 15 - 25 ом при номиналах резисторов, равных 500 ом. Зтот систематический разброс, суммируясь с технологическим разбросом (фотолитографии,нанесение резистивных слоев), дает величину разброса номиналов резисторов мостовой схемы от среднего значения, равную+(3 - 4) О/о. Поэтому для настройки мостовой схемы по величине начального разбаланса с точностью до 1 Оо требуется вводитьбалансировочные...

Номер патента: 722990

Опубликовано: 25.03.1980

Авторы: Бабаков, Бармотин, Басов, Второва, Качанов, Колясников, Петраков, Уткина, Хасин, Черкис

МПК: C22C 38/48

Метки: сталь

...Марганец 0 ,3-0,6 Хром 1,35-1,75Молибден 0,4-0,.7Никель 3,0-3,75 Ванадий 0,1-0,3Ниобий 0,1-0, 2Азот 0,015-0,3722990 действительного зерна после длительной выдержки (30 ч) составляет 4-6балла вместо 6-9 баллов в предлагаемой стали, что обеспечивает повышение контактной долговечности прирабочей температуре (150-200 С) в1,5-2 раза и снижает склонность кдеформации,Кроме того, сталь имеет высокиезначения вязкости разрушения в цементованном состоянии: К более,чем в 2 раза выше по сравнению с известной сталью.Т а б л и ц а 1 Компоненты, вес.ЪС Б 3. Мп Сг Я 1 Мо Ч ИЬ А 1 И Ре 1 0,15 0,32 0,44 1,4 3,0 0,4 0,10,1 0,015 0,005. Остальное2 0,18 0,4 0,45 1,6 3,6 0,5 0,14 0,14 0,2 0,01 Остальное 3 0,21 0,56 О,б 1,7 3,7 0,7 0,3 0,2 0,3 0,025...

Номер патента: 614784

Опубликовано: 15.07.1978

Авторы: Бабаков, Клименко, Пухилевич

МПК: A23K 1/06

Метки: ацетонобутилового, белково-витаминных, добавок, отходов, производства, спиртового

...барды иэподается на центриФугу,ется дальнейшему сгущени16 вращается в отстойник, абарды подают на сушку ином виде с кормовым иапосушивают,Декантат (осветленная часть барды) после добавки в нее растворовпитательных солей, содержащих азоти фосфор, и охлаждения подают в растительные чаны, где он подвергаетсяферментации.При утилизации укаэанных25 отходов на корм методом дрожжеванияс использованием кормового наполнителя регулирование рН производится соляной или серной кислотами.Дрожжевая бражка из чанов самотеком поступает в деэмульгатор, где614784 Формула изобретения Составитель Л.йураяРедактор Л.Новожилова Техред Я.йидрейчук Корректор Н.Тупица Заказ 3778/2 Тираж 603 Подписное цНИИПИ Государственного комитета Совета Министров СССР по...

Номер патента: 582457

Опубликовано: 30.11.1977

Авторы: Бабаков, Лубенец, Семенова

МПК: G01F 13/00

Метки: диффузионный, микродозатор

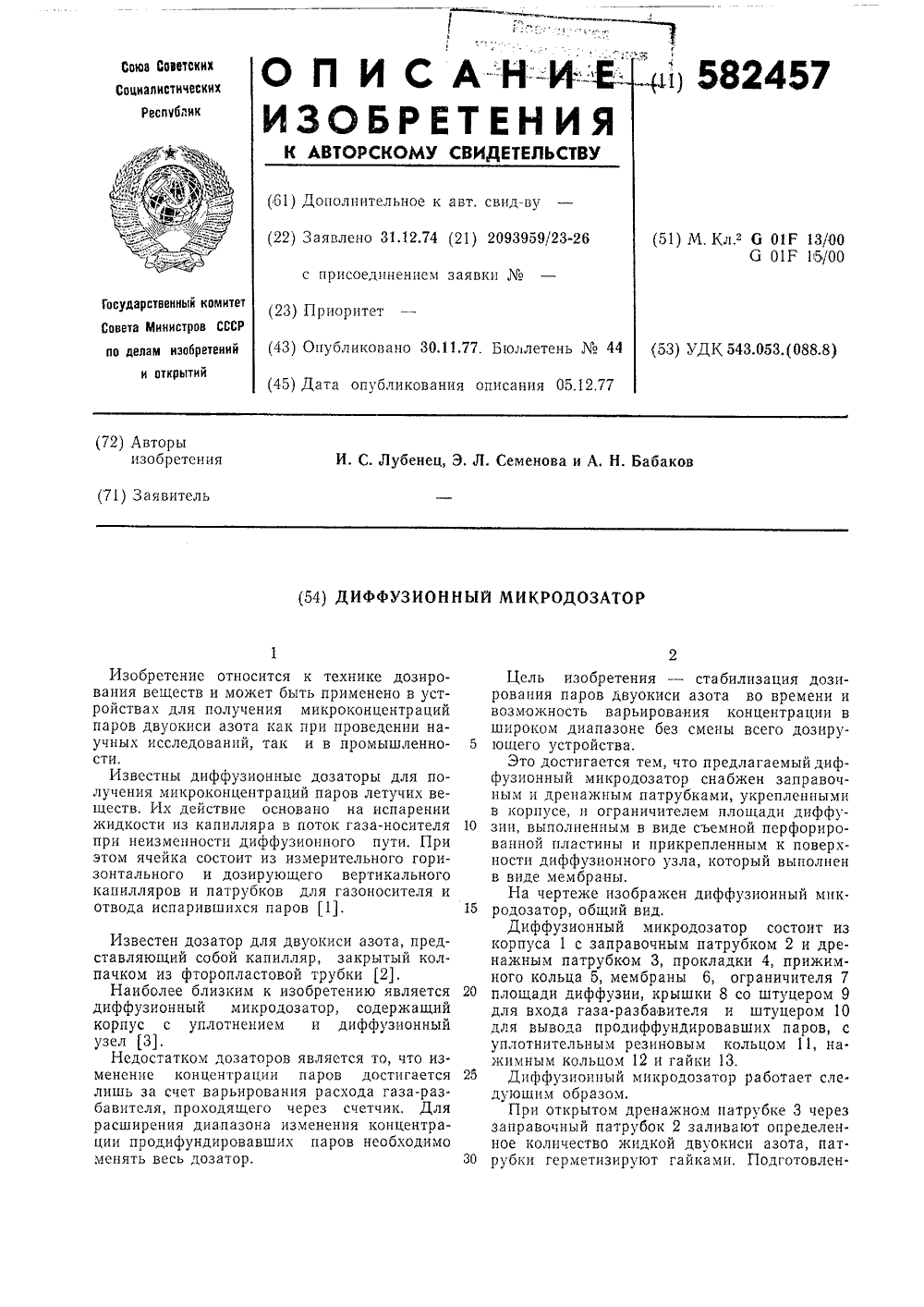

...узла, который выполненв виде мембраны,На чертеже изображен дифродозатор, общий вид.Диффузионный микродозатор состоит изкорпуса 1 с заправочным патрубком 2 и дренажным патрубком 3, прокладки 4, прижимного кольца 5, мембраны 6, ограничителя 7площади диффузии, крышки 8 со штуцером 9для входа газа-разбавителя и штуцером 10для вывода продиффундировавших паров, суплотнитсльным резиновым кольцом 11, нажимным кольцом 12 и гайки 13,Диффузионный микродозатор работает сле.дуюшим образом.При открытом дренажном патрубке 3 череззаправочный патрубок 2 заливают определенное количество жидкой двуокиси азота, патрубки герметизируют гайками. Подготовлен582457 оставитель Н. Степанов Техрсд И. Карандашов корректор А, Степанова Рсдактор Т. Пилипенко...

Номер патента: 561083

Опубликовано: 05.06.1977

Авторы: Бабаков, Гурьянов, Данилин, Демаков, Жучков, Семенов

МПК: G01B 7/16

Метки: датчик, деформаций

...осноенный щ и й вышение точости датчик кость, что снижает точи Наиболее близким к пр датчику является датчик основу иэ полиимидной и эистор, напыленный на п пленку. Недостатком такого да трудность установки его мую поверхность из-за полиимидной пленки к ма следуемых деталей и кон результате чего не обе требуемые точность изме ность датчика в работе Цель изобретения - и ности измерений и надеж в работе.енов, В,В. Бабаков, В.И. Данилин,аков н А.С. Гурьянов Поставленная цель достигаечто на установочную поверхновы напылен слой металла, толуторого не превышает 200-400На фиг. 1 изображен датчи чный разрезт на фиг. 2 - тов плане.Датчик представляет собой основание 1 иэ полиимидной пленки с напыленными резисторами 2, контактными дорожками 3 и...

Номер патента: 553764

Опубликовано: 05.04.1977

Авторы: Бабаков, Григорьева, Жучков, Зеленцов

МПК: H05K 3/06

Метки: контактов, многослойных, травления

...воспроизводимых результатов по номиналу,20 В травитель для никеля в качестве ингибитора вводят бихромат аммония (или калия) или сернокислую медь до насыщения. Бихромат создает на меди пассивную пленку, которая замедляет ее растворение при снятии слоя никеля. Насыщение травильного раствора сернокислой медью должно препятствовать новому поступлению ионов меди из напыленного слоя. Таким образом, и то, и лругое вещество играет роль ингибитора для меди. Оставшийся контактный слой меди травят в растворе с добавлением в качестве пнгибитора 5 - 15 г/л урогропина при комнатной температуре. Все это дает возможность избежать подтрава резистивного слоя и получить воспроизводимые номиналы.П р и м е р. В качестве многослойного контактного слоя...

Номер патента: 349319

Опубликовано: 05.04.1977

Авторы: Антоновская, Бабаков, Гиндин, Гуляев, Додоко, Донец, Зарецкий, Ильичев, Каховский, Лившиц, Любимов, Мовшович, Монько, Мошкевич, Мухина, Новицкая, Патон, Смоляков, Солоха, Сорокина, Степанов, Тулин, Ульянин, Фартушный, Хорош, Чекмарева, Ющенко

МПК: C22C 38/58

Метки: нержавеющая, сваривающая, стабильноаустенитная, сталь

...71) Заявители расного Знамени институт ральный ордена Трудовоготельский институт чернойП, Бардина Трудового Катона и Ценно-исследовагии им, И,ИЛЬНОАУСТЕНИТНАЯ СВАРИВАЕМА Н ЕРЯ(А В ЕЮ ЩАЯ СТАЛ Ь)сндуется д нод нднряж ой тсмнердт и нс менее менее 35 к 11.1) 1)с кр д нот д кн 11)х11 рн ко.;)н;)тндел прочносттекучести не 151 СПДРК нр рс сталь 65 кгЬм:мсет преп предел Формглд нзоо етення Стас)н.нотстеннтная сваВсющ;151 сталь, содерждщдяННКСЛ)ь МДРГДНСЦ, ДЗОТ, жЕщ а я с я тем, что, с нслпотемпературной нлдстнчностдующий химический состав,Углерод/Кслсзо Б. Е. Патон, А. П, Гул В, Г. Фартушный, Г, Г,Е. А. Ульянин, Н. А. Со Г. А. Степанов, Г. Д. Э. И. Антоновская, Я. М. 3 В. С. Мовшович, В. Ф. С А, Ш. Гиндин, М Ордена Ленина и ордена...

Номер патента: 551358

Опубликовано: 25.03.1977

Авторы: Бабаков, Клименко, Лернер, Шкоп

МПК: C12C 1/047

Метки: производства, солода

...сутки нри темпераЭотуре зерна 12-14 С, второй и третий дни - по 3 раза в сутки при температуре зернао1 5-18 С, в остальные дни - по 3 раза во сутки при.температуре зерна 17-18 С, Че-1 рез 18-22 час от начала ращения зерно оп,рыскивают водным раствором диаммонийфос та из расчета 0,02-0 08% ,или О 2 0,8 на 1 т ячменя при гидромодуле 1:30. Вре окончания ращения определяют по готовнос солода известными методами. После проращивания солод сушат по общеизвестным ре-. жимам,П р и м е р . 25 т очищенного, промытого и продезинфицированного ячменя перекчивают из моечного чана в солодорастильнь аппарат, разравнивают и увлажняют метода Приготовление водного раствора диаммо-нийфосфата.В отдельной емкости к 600 л воды, наг- оретой до 85 С, добавляют 10...

Номер патента: 550174

Опубликовано: 15.03.1977

Авторы: Бабаков, Литовченко, Ольшанский, Утленко

МПК: B01L 9/00

Метки: штатив

...2 кассеты 3, состоящие из каркаса 4 с верхней и нижней площадками 5 и 6. На верхней площадке 5 расположены рукоятка 7 для переноски кассеты и штыри 8 для подвесок 9 с образцами 10, а на площадке 6 - секторная гребенка 11. На каждый штырь 8 надевают подвеску 9, представляющую собой планку с отверстием а, проушиной 12 и отогнутыми кромками в виде захватов 13 и заплечиков 14, в которых свободно удерживается испытываемый образец 10.Для размещения образцов в штативе с него снимают кассеты 3 с подвесками 9. В каждую подвеску свободно закладывают образец 10 в виде двусторонней лопаточки с перемычкой таким образом, что ее верхняя кромка удерживается захватами, а нижняя закраина помещается на заплечики 14, после чего подвеску с лопаточкой...
