Вайсберг

Номер патента: 519645

Опубликовано: 30.06.1976

Авторы: Вайсберг, Дворниченко, Лозиева

МПК: G01R 25/00

Метки: входного, сигнала, фазорегулирования

...21.Однако такой способ невозможно использовать при регулировании фазы негармонических колебаний; кроме того, выходное фазорегулированное напряжение не повторяет форму и частоту входного сигнала.Цель изобретения - исключенисти регулирования фазы, вызываеи частотой входного сигнала.Это достигается тем, что по предлагаемому способу формируют с частотой опорного сигнала широтно-импульсный сигнал, длительность которого пропорциональна амплитуде входного сигнала, регулируют фазу опорного сигнала, фиксируют дискретные значения синуса и косинуса измененнои фазы осигнала, а затем восстанавливают з явходного сигнала,На чертеже представлена структурная элек 5 трическая схема устройства, реализующегопредлагаемый спосоо.Устройство содержит опорный...

Номер патента: 513843

Опубликовано: 15.05.1976

Авторы: Вайсберг, Ульянов

МПК: B24B 57/00

Метки: круг, пасты, подачи, полировальный

...прикреплен кулачок 5. Вторую часть дозирующего механизма составляет обойма 6, на которой установлен концевой выключатель. Дозирующий механизм посредством стержня 8, рычага 9, тяги 10, рычажной системы 11 и толкатсля 12 соединен с кассетой 13, между пластинами 14 5 которой установлен брусок пасты 15. Кассета13 находится внутри направляющей - обоймы 16, жестко прикрепленной к корпусу 17.Цикл нанесения пасты на круг осуществляется прп включении привода. Прп этом шток 10 пневмопривода перемещает стержень 3 дозирующего механизма. В связи с отсутствием нагрузки пружина 4 передает движение обойме б, не деформируясь. Посредством рычажной стержневой системы 8 - 12 кассета 13 с 15 пастой 15 перемещается в радиальном нап 1)авлении к поверхности...

Номер патента: 511338

Опубликовано: 25.04.1976

Авторы: Азаров, Боксерман, Вайсберг, Гершенгорн, Горбачев, Дербаремдикер, Емелина, Курушин, Ливый, Литвинов, Ляшенко, Муравицкая, Пономарев, Пятницкий, Сахарук, Соприко, Хоменко, Чижмакова

МПК: C14C 3/08

Метки: дубильных, растительных

...повышению содержания дубяших идоброкачественности ( табл. 1 и 2).Таблица 1 Влияние добавления соли хрома в воду при экстрагированиидубителя из дубовой щепы заводского измельчения в металлических экстракторах на выход продуктов и состав экстракта Аналитические показатели, % от веса абс. сух,щепыОбработка дубящие недубящие раство- нераство- доброкачестримые римы евегность Экстрагированиеводой 4,29 3,81 8,10 0,38 53,0 Экстрагированиес основной солью 4,37 3,26 0,21 57,2 7,63 хрома Экстрагированиес основной солью 8,10 4,42 3,68 0,24 хрома Таблица 2 Влияние добавления солей хрома и алюминия при последующей обработке экстракта на его аналитические показатели Аналитические пока. затели (в расчете на сухой остаток .экстракта) Исходный...

Номер патента: 506007

Опубликовано: 05.03.1976

Авторы: Вайсберг, Дворниченко, Лозиева

МПК: G05D 13/62

Метки: двигателем, цифровое

...триггера 4, выход которого соединен со вторьв входом сумматора длительности импульсов. Дополнительный выход датчика кода 1 соединен со вторым входом формирователя импульсов управления 6, выходы которого подсоединены ко входам мостового инвертора 7,Работает устройство следующим образом.Задающий код датчика кода 1 поступает на преобразователь код-длительность 2, куда поступают также импульсы счета и импульсы записи кода из синхронизатора 3. С преобразователя код-длительность импульсов 2 снимаются импульсы, длительность которых зависит от значения кода, поступившего с датчика506007 Формула изобретения Составитель И. ЛозиеваПолещук Текред М. Семенов Корректор Т, Гревцо акто Изд. И 286 сударственного комитета по делам изобретений 035,...

Номер патента: 504177

Опубликовано: 25.02.1976

Авторы: Вайсберг, Кудрявцев, Хаскин

МПК: G05B 11/26

Метки: следящая, цифровая

...с командного управ команды управления и ум мощности. Достигается это благод держит два формирователаря тому, что система соя сигнала управления, два Изобретеш 1 е относится к автоматическим системам и может быть использовано в устройстве связи с элек. тронными цифровыми машинами и в системах, где необходимоинформацию в виде кода преобразовать в напряжения, пропорциональные синусу и косинусу угла,Известны цифровые следящие системы, которые обеспечивают построение по коду угла электромеханическим блоком, в котором к выходному валу подсоединяют синусно.косинусный вращающийся., 1 р трансформатор (СКВТ)," С обмоток этого СКВТ снимают напряжения, пропорциональные синусу и коси. нусу угла. формирователя выходного переменного...

Номер патента: 502402

Опубликовано: 05.02.1976

Авторы: Вайсберг, Михайловский

МПК: H01G 13/00

Метки: конденсаторов, тонкопленочных, тренировки

...тонкопленочных конденсаторов, включающий подачу напряжения на обкладки конденсатора и выжигание дефектных мест в диэлектрике,Цель изобретения - повышение пробивного напряжения.Предлагаемый способ отличается тем, что на время подачи напряжения на обкладки конденсатора и выжигания дефектных мест в диэлектрике конденсатор помещают в магнитное поле, вектор напряженности которого перпендикулярен поверхности диэлектрика.Способ позволяет ускорить тренировку примерно вдвое, а также повысить напряжение пробоя тонкопленочных конденсаторов на 20 о/о.Сущность изобретения поясняется примером.На обкладки тонкопленочных конденсаторов подают плавно возрастающее от нуля напряют ихнапряж поверхно ые мест асток с е. время мплитуд 0%. в магнитное поле...

Номер патента: 500921

Опубликовано: 30.01.1976

Авторы: Вайсберг, Ульянов, Чудновский

МПК: B23D 19/06

Метки: края, неровного, обрезки, пустотелых

...которого креплена оправка для установки обрабат ваемой детали, инструмент для обрезки ровного края детали, в также механизм снят, я отрезанного края детали со шпин ля. На фиг. 1 показано предлагаемое устройство, обший вид; на иг, 2 - разрез поА-А на фиг, 1,Устройство состоит из корпуса 1, шпиндля 2, оправки 3, укрепленной нв конце шпинделя, и режущего инструмента 4.На шпинделе 2 жестко укреплено убчвтое колесо 5, передаюшее врвшение винтовому колесу 6, которое вместе с роликовыми ножами 7 укреплено на оси 8. Наоси 9, получающей врашение от привода(не показан), укреплено винтовое колесо10, передающее вращение колесу 11, Колесо 11 и роликовые ножи 12 жестко укрепи на оси 13. На корпусе устройства закреплены склизы 14 и 15....

Номер патента: 495069

Опубликовано: 15.12.1975

Авторы: Биренберг, Вайсберг, Лукомский, Тафлинский, Трушин

МПК: A61H 31/02

Метки: бронхоскопии, вентиляции, искусственной, легких

...и м:1- вакуумметр 12, пнсвматическп связанный с датчиком 8 давления.УстройстВО рдоотает следу 101 цпм Образом.Бро 1 гхоскоп 1 вводится в брохи пациента, открызается вентиль исто 1 нка 3 сждтого газа редуктором 4 устанавливается рабо 1 ее давле:1 с, Гдз чссз встиль 13, рсгулпрюЩнй МППУТПХ 10 В 11 ТПЛЯЦПЮ, ПД 11 ЕТСЯ 11 ПНЕВ- моклапдн 6 и стдбилпзатор 9 ддвлепя, с выхода которого подается на элемент 7 срдвнения и делитель 10 потока. Со средей точки делителя 10 потока установленное д 1)осселем 14 давление подается в камеру 15 элемента 7 срдв:1 епя и переводит мембранный блок 16 В левое пложспис.11 рп этом шток 17 перекрывает выход газд с входого штцсрд 18 к выходному 19. Вследствие этого В кдмепе 20 певмклдпд;1 а 6 отсутствует давление...

Номер патента: 491017

Опубликовано: 05.11.1975

Авторы: Аласоо, Вайсберг, Дубровский, Кангер, Песелев, Рапопорт, Раскин, Рауд, Тихомиров, Ууккиви

МПК: F28G 1/16

Метки: нагрева, поверхностей

...3 плотно посажена на дистанционцрующце ребра 12, цо це приварена к ним. Это делается во избежание возникновения напряжений, вызываемых различными тепловыми удлш ециямц ребер 12 ц наружной трубы 3 (последняя омывается снаружи высокотемпературнымц дымовыми газами), В заднем торце труба 3 соединена с трубой 2 при помощи днища 14. Благодаря такому выполнению обе трубы при выдвижении в котел ц возникновении прогиба работают как единая весьма жесткая конструкция.Обдувочцая труба 1 соединена с подводящей трубой 5 при помощи сальникового узла 15 и соосна с отверстием 16 в стене котла,Обдувочцый агент из кольцевого зазора 8 поступает в сопловую головку 10. Регулирование перепада давления в дроссельном сопле 11 осуществляется выдвижным штоком...

Номер патента: 487376

Опубликовано: 05.10.1975

Авторы: Бойко, Вайсберг, Песков, Якубовская

МПК: G05B 11/26

Метки: следящая, цифровая

...индукционногодатчика с магнитными вставками), расположенного на валу двигателя 10.При прохождении магнитных вставок, расположенных на валу двигателя 10, через неО подвижную часть датчика формируются пм487376 ЦНИИПИ Заказ 3228,1 О Из,1,6 33 1,1 р,ьк ЯЬ 9 лписно ш 1 о 1 рафил, лр (:за 1 лаа, 2 пульсы, ко 1 орыс ф 11 ксиру 101 с 51 в счетчике 7. Таким образом, код на выходе счетчика 7 отражает движение вала двигателя 10. Масштаб счетчика 7 по отношени 1 о к первому преобразователю угол - код 1 выбран равным значению редукции редуктора 12, что обеспечивает синхронность между входом и выходом системы.Таким образом, между входным датчиком и датчиком на валу двигателя 10 получается электрическая редукция, равная по величине значению редукции...

Номер патента: 483754

Опубликовано: 05.09.1975

Авторы: Вайсберг, Подольский

МПК: H02P 9/30

Метки: возбуждения, генератора, например, регулятор, цепи

...через диод 24 к нагрузке 2. От крытому состояцию транзистора 12 соответствует запертое состояние транзистора 11, открытое состояние гасящего тиристора и запертое состояние основного и дополнительного тиристора. Конденсатор 4 при этом заряжен до напряжения на стабилитронс 18, После запирания транзистора 12 открывается транзистор 11 и получает питание управляющая цепь тиристора 8. Конденсатор 4 начинает разряжаться через резистор 7 и тиристор 8 па управляющую цепь тиристора 1. Когда анодное напряжение тиристора становится меньше напряжения конденсатора 4, открывается диод 10 и дальнейший разряд конденсатора происходит по цепи через тиристор 1.Одновременно через тиристор 1 и диод 24 производится заряд конденсатора 22 до напряжения...

Номер патента: 480937

Опубликовано: 15.08.1975

Авторы: Вайсберг, Нишневич, Ронгонен

МПК: G01M 1/00

Метки: грунта, резанию, сопротивления

...для фиксирования подвижных полумуфт в замкнутом или разомкнутом по ложениях. Маховик 16,жестко установленныйна средней части 6 вала, имеет отверстия, через которые пропущены тяги 13. Выходная часть 7 вала соединена с поворотным рычагом 17, на котором установлена резцовая стойка 10 18 с резцом 19. Резцовая стойка с помощьюсистемы тяг шарнирно связана с тензобалочками 20 и 21, предназначенными для восприятия касательных сил, и тензобалочкой 22 предназначенной для восприятия нормальных 15 сил. Тензобалочки снабжены тензометрамиобычной конструкции и связаны с тензоизмерительной аппаратурой (на чертеже не показана).,Поворотный рычаг 17 насажен на втулку 20 23, жестко установленную на выходной части7 вала. К втулке 23 неподвижно...

Номер патента: 353553

Опубликовано: 25.07.1975

Авторы: Вайсберг, Ершова, Кабачник, Каган, Мастрюкова, Савченко, Шипов

МПК: C07F 9/40

Метки: группировки, метилдитиофосфонатов, пептидные, содержащих

...содержащих пептилные чается в том, что лиалнаты, содержащие осминокислот, подвергают эфирами аминокислот в 3 П р ц м е р. К смеси 570 г (002 г,яогь) О-этцл-Я- ( ч-ацетцлаланин) - метиллитиофосфоната и 2,34 г (0,02 г чо,гь) этилового эфира р-аланцна, растворенной в 30,ил абсолютного хлороформа, приливают раствор 4,15 г (0,0201 г . лголь) Х,Х - лиццклогексилкарболиимцла в 20 .и аосолютного хлороформа. Смесь встряхивают в течение 10 - 15 инн. При этом происходит саморазогревание смеси и вылеленце Х,Х - лцццклогексцлмочевцны. Осадок Х,Х-дцццклогексцлмочевцны отфильтровывают и фильтрат упарцвают в вакууме. Остаток, вязкое масло, растворяют в эбцре, прц этом происходит помутнение раствора и выпадает кристаллцчсскиц осадок....

Номер патента: 473156

Опубликовано: 05.06.1975

Авторы: Вайсберг, Дворниченко

МПК: G05B 5/01

Метки: корректирующее, системы

...устройство формирует сигнал коррекции, пропорциональный ошибке в момент измерения, следовательно, действие корректирующего сигнала осуществляется после того, как оцибка уже появилась. Недостаточна в таком устройствс также точность экстраполяции корректирующего сигнала на время между импульсами, так как формирование корректирующего сигнала осуществляется при помощи первой разности с запаздыванием, т. е. формируется корректирующий сигнал на текущий интервал времени по результатам измерения ошибки в предыдущем интервале. Такой закон формирования экстраполирующего сигнала при колебательном или быстро меняющемся законе Пост авленная цель достп 10 го, что устройство содержи соединенные дпфференцпру жаюгцее звено, дополнптсль тсгратор...

Номер патента: 469796

Опубликовано: 05.05.1975

Авторы: Вайсберг, Казакова, Ронгонен

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...Другое плечо рычага соединено со штоком гидроцилиндра 4, который закреплен на рукояти 1.На рычаге со стороны его заостренной части 5 жестко установлена ось 5 четырехзвенногозахвата, состоящего из звеньев 6 и 7, соединенных между собой сферическими шарнирами 8 (фиг. 2). Другая ось 9, соединяющая между собой звенья 7, шарнирно связана с 10 рукоятью с помощью проушины 10.Устройство работает следующим образом.В исходном положении двуплечий рычаг 3поднят над бордюрной плнтоц ц по отноше нию к рукояти 1 находится в состоянии, прикотором свободные концы звеньев 6 захвата ма к си м ал ь но р а скр ыты.С помощью цилиндров экскаватора двуплечий рычаг опускается ниже бордюрной 20 плиты и внедряется под ее основание. Затемпри выдвижении штока...

Номер патента: 468810

Опубликовано: 30.04.1975

Авторы: Беликов, Вайсберг, Гельфгат

МПК: B44D 3/24

Метки: разделительный, щиток

...поля, например пластмассы с газовоздушным наполнителем.На чертеже схематически изображен разделительный щиток, виды спереди и сбоку,Части 1 щитка, смещенные одна относительно другой на некоторое расстояние, выполнены из материала, который может накапливать часть зарядов с потенциалом, меньшим потенциала электростатического поля, например из поролона. Они закреплены на бакелитовых трубках 2, перемещаемых по горизонтали и вертикали.Принцип работы разделительного щитка основан на взаимодействии накапливаемых на поролоне одноименных зарядов меньшего потенциала с зарядами частиц краски большего потенциала электростатического поля.При окраске изделий щиток придвигается к изделию, а при промывке распылителей - отодвигается приводными...

Номер патента: 467444

Опубликовано: 15.04.1975

Авторы: Вайсберг, Дворниченко

МПК: H02P 13/18

Метки: инвертором, мостовым

...напряжения 3, компараторы 4 и 5, генератор пилообразного напряжения 6, мостовой инвертор 7.Предлагаемое устройство работает следующим образом.В исходном состоянии, .когда У=О, на одни входы компараторов 4 и 5 поступает напряжение смещения от делителя напряжения 3, причем на компаратор 4 поступает небольшое положительное смещение, а на компаратор 5 поступает небольшое отрицательное смещение. Величина смещения выбирается в зависимости от длительности фронта переключения плеч мостового инвертора. На второй вход компараторов 4 и 5 поступает пилообразное напряжение,При переходе пилообразного напряжения от положительного полупериода к отрицательному, например, компаратор 4 переходит из одного устойчивого состояния (когда его выходной...

Номер патента: 467325

Опубликовано: 15.04.1975

Авторы: Вайсберг, Дворниченко, Лозиева

МПК: G05B 11/40

Метки: интегрирующий, привод

...импульсов, который формирует импульсы, частота которых пропорциональна скорости вращения вала двигателя. Кроме того, с датчика импульсов снимаются сигналы, поступающие на формирователь 15 знака направления вращения, который в зависимости от направления вращения вала вырабатывает потенциал положительной или отрицательной полярности. Этот потенциал подается на управляющий вход ключа 8 и на инвертор 13, выход которого соединен с управляющим входом ключа 9.Таким образом, в зависимости от направления вращения вала открыт только один из ключей 8 или 9, которые осуществляют подключение к источнику 16 положительного напряжения или к источнику 17 отрицатель. ного напряжения формирователя 19 пилообразного напряжения и вычитателя 20. В случае...

Номер патента: 465620

Опубликовано: 30.03.1975

Авторы: Вайсберг, Кралин, Песков, Якубовская

МПК: G05B 11/01

...дэцЖЕНИЯвыходн ого воздействия;Кр - добротность устройства по скорости;в - сигнал управления.В момент, когда скорость движения выходного воздейсввия равна нулю, ускорение приобретает максимальное значениеРмакс = К сГДЕи а с - М ЯК СИ М ЯЛ ЬНО Е уС(ЕО р ЕНЕ Р Ы ХО Дц Ого воздействия;Кя - добротность устройства по ускорен,цю;в. - Оцпнал уп,равленця.При изменеллллл параметров устройства Кя иР(я соответственно изменяется и ошибка управления устройства Ле(1), Подсл 1 ройку корректирующего сигнала в (1) можно проводть,измеряя в моменты времени, когда ускорениедвлжеця,выходного воздействия р (т) илцскорость движения выходного поздействияр (1) равны цуло, ссответствуощце отношенияЛе Лвцлц ., ц в случае изменения знамакс смакеченцй этик...

Номер патента: 463480

Опубликовано: 15.03.1975

Авторы: Букаты, Вайсберг, Рудин, Рундквист

МПК: B07B 1/40

Метки: агломерата, вибрационный, горячего, грохот, окатышей

...связь-балок,редача изгибающих усилий на зел крепления ороба выполнен ступающего за жит компенсатонй поперечных аются условия исключается пеборта короба. редмет нзоор тення я горяче чающий шым на р, ог,гп я срок алки сое х кольц ы короб го аглокороб с попереч. ча го ггг гг ггся а службы дннены с евых гоф 1Изобретение относится к области обогащения полезных ископаемых.Известен вибрационный грохот, включающий короб с бортами и ситом, установленным на поперечных связь-балках,В предложенном грохоте поперечные связь-балки соединены с бортами посредством круглых кольцевых гофров, выступающих за пределы короба. Данное отличие позволит повысить срок службы грохота.Предложенное устройство изображен фиг. 1, На фиг, 2 дан узел крепления с балок с...

Номер патента: 459835

Опубликовано: 05.02.1975

Авторы: Вайсберг, Дворниченко

МПК: H02P 13/18

Метки: инвертором, мостовым

...при отсутст ла на входе усилителя 1 напряжен стовом инверторе равно нулевому значению.Схемы совпадения б и 7 закрыты.При поступлении на вход усилителя 1 управляющего напряжения на его выходах устанавливается соответствуюгцее напряжение,1 вык=й Гвход, ГДЕ Й - КОЭРфиЦИЕНТ УСИЛЕНИ 51усилителя.Ь фиксированный момент времени на входнуль-индикатора 2 поступает положительная1 О полуволна, на вход 3 - отрицательная полуволна с выхода усилителя 1.Нуль-индикатор 2 в начале положительноЙполуволны включается и на вход схемы 6 поступает разрешающий сигнал, который обеспечивает прохождение широтно-модулированного напряжения с компаратора 4 на входинвертора Ь,0 следуюгцпй полупериод на вход нуль-индикатора 2 будст поступать отрицательная по 2 О...

Номер патента: 458810

Опубликовано: 30.01.1975

Авторы: Вайсберг, Дворниченко, Зеленский, Песков

МПК: G05B 5/00

Метки: корректирующий

...выходного конденсатора.На чертеже представлена блок-схема пред лагаемого корректирующего преобразователя. Преобразователь содержит измэлемент 1, усилитель 2, демодулятму сравнения 4, нуль-орган 5, ф20 тель пилообразного напряжения 6тор 7, задающий генератор 8,реверсивный счетчик 9, формировапульсов 10, линию задержки 11, ичи 12, ,конденсаторы 13 и вторые25 Работает корректирующий преобследующим образом.На,вход .измерительного элеменпает сигнал ошибки САУ, и послетора на вход схемы к 1 равнения 430 гана 5 поступает огибающая сигнал458810 20 и,1 оставитель В. ВасильевТехред Т, Миронова рректор Н. Стельма актор И. Орло Заказ 679/3ЦНЙ Изд.110 И Государственно по делам и Москва, М(-3Тираж 869комитета Совета Минисбретений и открытийРаушская...

Номер патента: 458809

Опубликовано: 30.01.1975

Авторы: Вайсберг, Дворниченко, Якубовская

МПК: G05B 5/00

Метки: коррекции, сигнала, системы, формирования

...получеццый сигцал суммируют с сигцалом ошибки системы.Формирование корректирую 1 цего сигнала цафиксированном интервале времеци происходит след 5 логцим образом.Пусть, например, от - первый ццтервал,т, 2 г, 2 г, Зт - последующие ццтервалы времени.Предположим, что в момент, равный т, фик.сцруют (запомпцают) ца интервал т 2 т спг- О цал, пропорцпоцальцый ошибке системы д (т),и сгнал, процорциопальцый скорости управляОщего воздействия О(т). Тогда, если г(т, 2 т) поспоянца на указанном интервале, то д (т 2 т) также постоянна, следовательно, отцошецце 5 имеет постаяпцую величину.Корректируя систему при помощи фиксира.ваццого значения ошибки у(т)= - О(т) на ццтервале т, 2 т, корректируют ошибку замкну.того контура системы. Однако в общем...

Номер патента: 339226

Опубликовано: 05.01.1975

Авторы: Вайсберг, Поленов, Хазанов

МПК: G01T 1/17

Метки: ветра, солнечного, состава

...уменьшить время измерений и отказаться От сложной аппаратуры.В селекторах могут быть использованы анализаторы с электростатическими и магнитными полями, имеющие высокий фактор разделения частиц по энергиям и зарядам.Предлагаемое устройство для определения состава солнечного ветра состоит из спектрометра протонов с автоматической настройкой на максимум энергетического распределения частиц, содержащего электростатичсскую отклоняющую систему, детекторы протонов, схему управления, источник цапрыкения и блок питания и селекторы ионов, включающие в себя анализирующие системы с электростачическими и магнитными полями, детекторы ионов, регистраторы, блоки питания, и ключевого пропускателя.Цель изобретения - повышение точности ц...

Номер патента: 455756

Опубликовано: 05.01.1975

Авторы: Вайсберг, Килинбет, Лагуна, Нейман

МПК: B08B 9/14

Метки: бочек, мойки, устройсство

...бочка укрепляется при мойке в наклонном положении, что усложняет конструкцию устройства.Целью изобретения является непрерывноеудаление отработанных моющих жидкостей и загрязнений. Для этого в предлагаемом устройстве основание душирующего приспособления снабжено с двух противоположных относительно его оси сторон, направляющими, между которыми размещена щетка, при этом последняя укреплена на основании с возможностью поворота в горизонтальной плоскости на заданный угол, преимущественно 8 - 15,На фиг. 1 схематично изображено описываемое устройство, общий вид; на фиг. 2 - то же, вид сверху", на фиг. 3 - вид по стрелке А на фиг. 2.Устройство содержит раму 1, на которойзакреплены прижимной ролик 2 и два параллельно расположенных в...

Номер патента: 451048

Опубликовано: 25.11.1974

Авторы: Вайсберг, Евлах, Зеленский, Песков, Якубовская

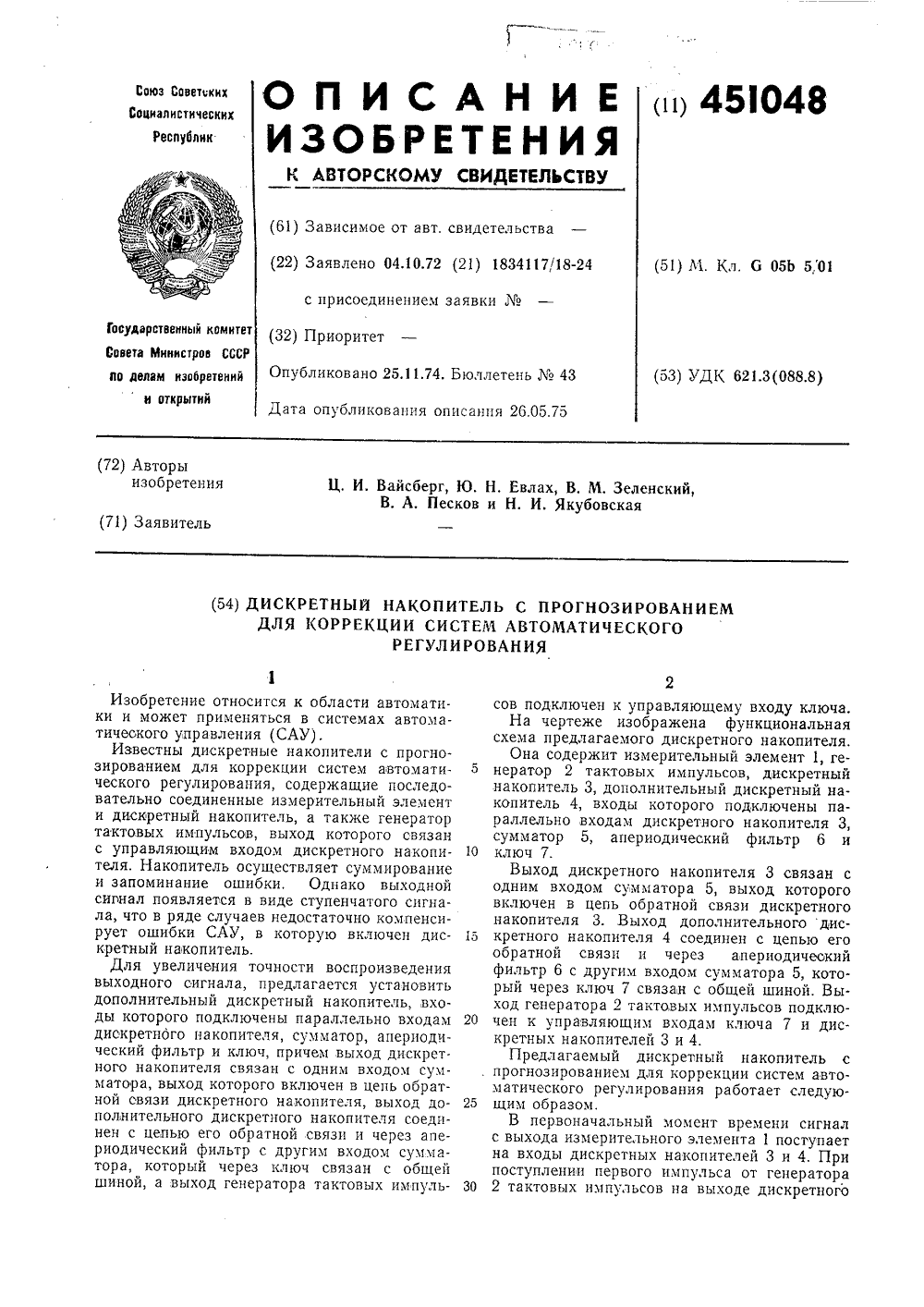

МПК: G05B 5/01

Метки: дискретный, коррекции, накопитель, прогнозированием, систем

...3 и 4.Предлагаемый дискретный накопитель с. прогнозированием для коррекции систем автоматического регулирования работает следую щим образом.В первоначальный момент времени сигналс выхода измерительного элемента 1 поступает на входы дискретных накопителей 3 и 4. При поступлении первого импульса от генератора 30 2 тактовых импульсов на выходе дискретногонакопителя 3 появляется сигнал, пропорциональный входному. На выходе дополнительного дискретного накопителя 4 появляется сигнал такой же амплитуды. Сигнал с выхода дискретного накопителя 3 поступает на первый вход сумматора 5 и на выходе сумматора 5 появляется сигнал, пропорциональный входному, Сигнал с выхода дополнительного дискретного накопителя 4 поступает в цепь его обратной...

Номер патента: 451047

Опубликовано: 25.11.1974

Авторы: Бойко, Вайсберг, Песков, Якубовския

МПК: G05B 5/00

Метки: коррекции, нелинейной, системы

...сным напряжением, знак кото матике и пред- системах авто- АР).нелинейной сирования, осноразности межи сглаженным едующим форимпульса и м ошибки.ции невозможроцессы нелиемся режиме ввыявления неходного сигна 5 О 5 20параметров системы. Если система линейная, т, е. отсутствуют люфт, зона нечувствительности и др то динамическая ошибка имеет гладкий характер при гладком управляющем воздействии (кривая е(1), 2 б). Однако электромеханических линейных систем практически не существует.В нелинейных системах на динамическую ошибку накладываются автоколебания, вызванные нелинейностью системы (кривая еБел, 2 в). Экспериментальные и теоретические исследования показали, что эти колебания накладываются на всю кривую изменения динамической ошибки и...

Номер патента: 450300

Опубликовано: 15.11.1974

Авторы: Вайсберг, Пархоменко, Семенко, Туровский

МПК: H02P 5/06

Метки: двигателем, постоянного

...функции э.д. с. и скорости вращения двигателя. Сигнал э. д.с. двигателя вырабатывается с помощью моста 11, а сигнал скорости - датчиком 12 скорости.Во втором варианте устройство управления двигателем постоянного тока состоит из датчика 13 синусоидального напряжения, формирователя 14 управляющих импульсов, вентильного преобразователя 15, двигателя 16 постоянного тока и регулятора тока якоря, содержащего тахогенератор переменного тока с входной и выходной обмотками 17 и 18. Регулятор тока может содержать фазосдвигающий узел из конденсатора 19 и резистора 20. Устройство управления двигателем питается от однофазного источника переменного напряжения, входная обмотка 17 тахогенератора подключена непосредственно к источнику, фазосдвигающий...

Номер патента: 450131

Опубликовано: 15.11.1974

Авторы: Вайсберг, Дворниченко, Песков, Якубовская

МПК: G05B 11/12

...16, ключ 17, регулятор 18,Коррекция системы автоматического регулирования при изменении управляющего воздействия осуществляется следующим обра зом.20 Сигнал с выхода сумматора 4, пропорциональный сумме инструментальной и динамической ошибке САУ, подается на сумматор 14 через ключ 17. В этот же момент времени управляющее воздействие с выхода датчика ско рости 11 поступает на фиксатор 12. На управляющие входы фиксатора 12, ключа 17 и сумматора 14 с генератора импульсов 16 поступают импульсы. В момент наличия импульса ключ 17 открыт и пропускает сигнал ошибки 30 на сумматор 14. Сумматор 14 фиксирует сиг450131 Составитель А. Дворниченко Техред Е; Борисова Редактор Л, Цветкова Корректор Н. Аук Заказ 688/9 Изд. Ыо 1117 Тираж 760...

Номер патента: 449426

Опубликовано: 05.11.1974

Авторы: Вайсберг, Нейс, Яудзем

МПК: H02M 7/20

Метки: выпрямитель, регулируемый

...с момента Й2 ц)тиристор 4 также находится под прямымнапряжением. Однако он открывается лишьв момент 1, когда на него подается утравляюший импульс О, Начиная с мо 4 Ф16мента Й ток нагрузки замыкается черезтиристор 3 и тиристор 4. Этому моментусоотвествует также скачок напряжения нанагрузке. В момент Й, соответствующийточке естественной коммутации тиристора 3 20и диода 1, происходит гашение тиристора 3,и ток нагрузки, начиная с момента 4 Эзамыкается через диод 1 и тиристор 4.В момент 1 , соответствующий естественному гашению тиристора 4, последнийгаснет, и напряжение на нагрузке становигся равным нулю. В случае активно-индуктивнной нагрузки ток нагрузки, обусловленныйэ. д. с. самоиндукции, начиная с момента З 0замыкается через диоды 1,...
