Ронгонен

Номер патента: 1643740

Опубликовано: 23.04.1991

Авторы: Зальцман, Ронгонен, Скалозуб

МПК: E01H 5/09

Метки: орган, рабочий, снегоочистителя

...фрезы 1, и ее торцами 7 образуютполости 8; В торцах 7 фрезы 1 выполненыотверстия 9, количество которых равно числу полостей 8. В корпусе 2 расположенывыбросные окна 10, направленные в противоположные стороны. К корпусу 2 шарнирно присоединена опора 11.При рабочем ходе, обозначен номсплошными стрелками (фиг,2), рабочий орган разрабатывает снежный забой, вырезаястружку и транспортируя ее винтовой лопастью 5 до левого конца фрезы 1, При этомкожух 3 установлен в положение, противоположное снежному забою. В момент прохождения полостью 8 нижней точки своейтраектории происходит разгрузка из нееснега - он сходит в желоб 4 кожуха 3 иотбрасывается через одно выбросное окно10. Правый конец фрезы 1 не участвует при этом в наполнении и...

Номер патента: 1444459

Опубликовано: 15.12.1988

Авторы: Вайсберг, Гордеев, Коробов, Нишневич, Ронгонен, Харламов

МПК: E01H 5/06

Метки: геометрией, изменяемой, отвала, плужный, снегоочиститель

...к другой е При движении базового шасси 3 оголовок 3 подьемной рамы 2 обеспечивает перекрытиезазора между секциями 5 и 6 благодаря выполнению оголовка 3 с поверхностью вращения, образующая которойсоответствует тыльной кромке 4 кривой поверхности секций 5 и 6 отвала,Ступень, образованная поверхностью щвращения оголовка 3 и лобовой поверхностью отвала, забивается снегом ина снегоочистку практически не влияет, так как в центральной части отвала скорость снега относительно еголобовой поверхности близка нулевой,При одностороннем сдвигании снега,лнапример, налево необходимо соответствующим гидроцилиндром 8 повернутьсекцию 6 вокруг вертикального шарнира 7 до соприкосновения с секцией5, в результате чего образуется односторонний отвал с...

Номер патента: 1401099

Опубликовано: 07.06.1988

Авторы: Вайсберг, Гордеев, Ронгонен, Сатаев

МПК: E01H 5/04

Метки: питатель, снегоочистителя

...волостями 2 снега, что ие и пересыпание повышает произво 11Изобретение относится к машинам для очистки дорог от снега.Цель изобретения - повышение производительности.На фиг. 1 изображен питатель снегоочистителя, вид спереди; на фиг, 2 - вид А на фиг, 1.Питатель снегоочистителя содержит каркас 1, на котором жестко закреплены ленточные винтовые лопасти 2, выполненные с равномерным увеличением в направлении переме 1 цения снега.При вращении каркаса 1 питателя и поступательном перемещении снегоочистителя внешняя кромка ленточной винтовой лопасти 2 вырезает из снежного забоя стружку и транспортирует своей поверхностью вырезанный объем снега в виде призмы волочения, высота которой равномерно возрастает по мере ее перемещения к месту...

Номер патента: 1270203

Опубликовано: 15.11.1986

Авторы: Гордеев, Ронгонен

МПК: E01H 5/09

Метки: снегоочистителя, фреза

...за 5 счет пространственной стержневойсистемы, образованной дополнительными поперечными стержнями 3 и основными стержнями 1 ступицы. Фреза снегоочистителя, содержащая режущие ленты, прикрепленные к каркасу, который включает в себя ступицу, имеющую основные стержни, жестко закрепленные одними концами на при водном валу, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, она снабжена дополнительными поперечными и продольными стержнями, жестко прикрепленными к другим концам основных стержней ступицы и друг к другу, при этом режущие ленты жестко связаны с дополнительными продольными стержнями. 20 Составитель Г.Белоцерковскийдактор Э.Слиган Техред М.Ходанич Корректо 1 И, Муск Заказ 6205/23 ТиВНИИПИ Г аж 5 суда м из ПодписноеССР...

Номер патента: 1216276

Опубликовано: 07.03.1986

Авторы: Беляев, Ронгонен, Шаталов

МПК: E01H 4/00

Метки: оборудование, снегоуплотняющей, тепловое

...А. Шишкина Заказ 967/33 Тираж 515ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж-Э 5, Раушская наб., д. 4/5 Подписное Филиал ППП "Патент", г. Ужгород, ул, Проектная,Изобретение относится к машинам для строительствадорог и аэродромов из упрочненного снега,Цель изобретения - повышение экономичности. На чертеже схематически изображено тепловое оборудование, видсбоку,Тепловое оборудование состоитиз теплообменной камеры с основнымцилиндрическим кожухом 1 и проемомв передней части для сообщения ссоплами 2, подводящими горячие га"зы. В задней части на стойках 3 закреплен дополнительный кожух 4,установленный под основным кожухом 1,Верхняя кромка дополнительного кожуха 4 подвешена к внутренней поверхности...

Номер патента: 1081266

Опубликовано: 23.03.1984

Авторы: Беляев, Вайсберг, Мишин, Ронгонен

МПК: E01H 4/00

Метки: оборудование, снегоуплотняющей, тепловое

...машины содержит раму 1, на45которой установлены вентиляторы 2,корпуса которых соединены с воздуховодами 3, на выходе которых установлены поворотные заслонки 4. К раме 1на рычаге 5 подвешена фреэа 6, помещенная под теплообменной камерой 7.Теплообменная камера 7 прикреплена крычагу 5 при помощи шарнира 8, К воздуховоду 3 присоединены камеры 9 сго.рания с основными соплами 10, соединенными в общий коллектор 11 и уста-новленными перед теплообменной камерой 7. Над основными соплами 10 устаФ 66 2новлены дополнительные сопла 12, связанные с теплообменной камерой 7 шарниром 13 и присоединенные к гидроцилнндру 4,Тепловое оборудование снегоуплотняющей машины работает следующим образом.Вентиляторы 2 с помощью воздуховодов 3 и поворотных...

Номер патента: 1010177

Опубликовано: 07.04.1983

Авторы: Беляев, Вайсберг, Гагарин, Ключников, Мишин, Ронгонен

МПК: E01H 4/00

Метки: снега, термовибрационная, уплотнения

...смонтированным завиброуплотнителем на раме с возмож- иностью перемещения в вертикальнойплоскости, и центробежным отделителемконденсата, смонтированным на рамеи соединенным с обогреваемой полостьювиброуплотнителя.30На чертеже изображена термовибрационная машина для уплотнения снегаобший вид,Машина содержит фрезу 1, тепловоеоборудование 2 и виброуплотнитель 3,35подвешенные к раме 4, К раме с помощьюшарнира 5 и силового цилиндра 6 присоединен двуплечий рычаг 7, задний конец которого снабжен рифленым катком 8. На рычаге 7 закреплен центро 40бежный отделитель 9 конденсата из обогревших виброуплотнитель 3 газов. Установленный тангенциально входной патрубок 10 отделтеля соединен гибкимрукавом1 с виброуплотнителем 3.Отделитель 9 оборудован в...

Номер патента: 734334

Опубликовано: 15.05.1980

Авторы: Беляев, Вайсберг, Гордеев, Константинова, Ронгонен, Скиба, Суховский

МПК: E01H 4/00

Метки: термовибрационная, уплотняющая

...23 снабжено регулируемой заслонкой 24 с трубкой 25.При работе машины тяговое усилие от тягача 3 через шарнирно-сцепное устройство 2 передается на раму 1, а от нее через коромысло21 и тяги 22 - на виброуплотнитель 5.Выдвижением инока гидроцилиндра 7 при,водные балки 6 поворачиваются и фреза 8 опускается. Одновременно под собственным весом опускается свободно опирающаяся на фрезу 8 тепловая камера 9 до соприкосновения сопел 10 с поверхностью снега. При дальнейшем заглублении фрезы 8 сопла 10 и тепловая камера 9 благодаря шарнирному соединению 11 1 а 15 2 а 25 За 35 4 а 45 5 а между ними остаются свободно опертыми на поверхность снега и скользят по ней. При этом подвижность сопел 10 обеспечивается подвижным соединением воздуховодов 15 и...

Номер патента: 717212

Опубликовано: 25.02.1980

Авторы: Вайсберг, Костин, Ронгонен

МПК: E01C 19/38

Метки: виброуплотнитель, снега, уплотнения

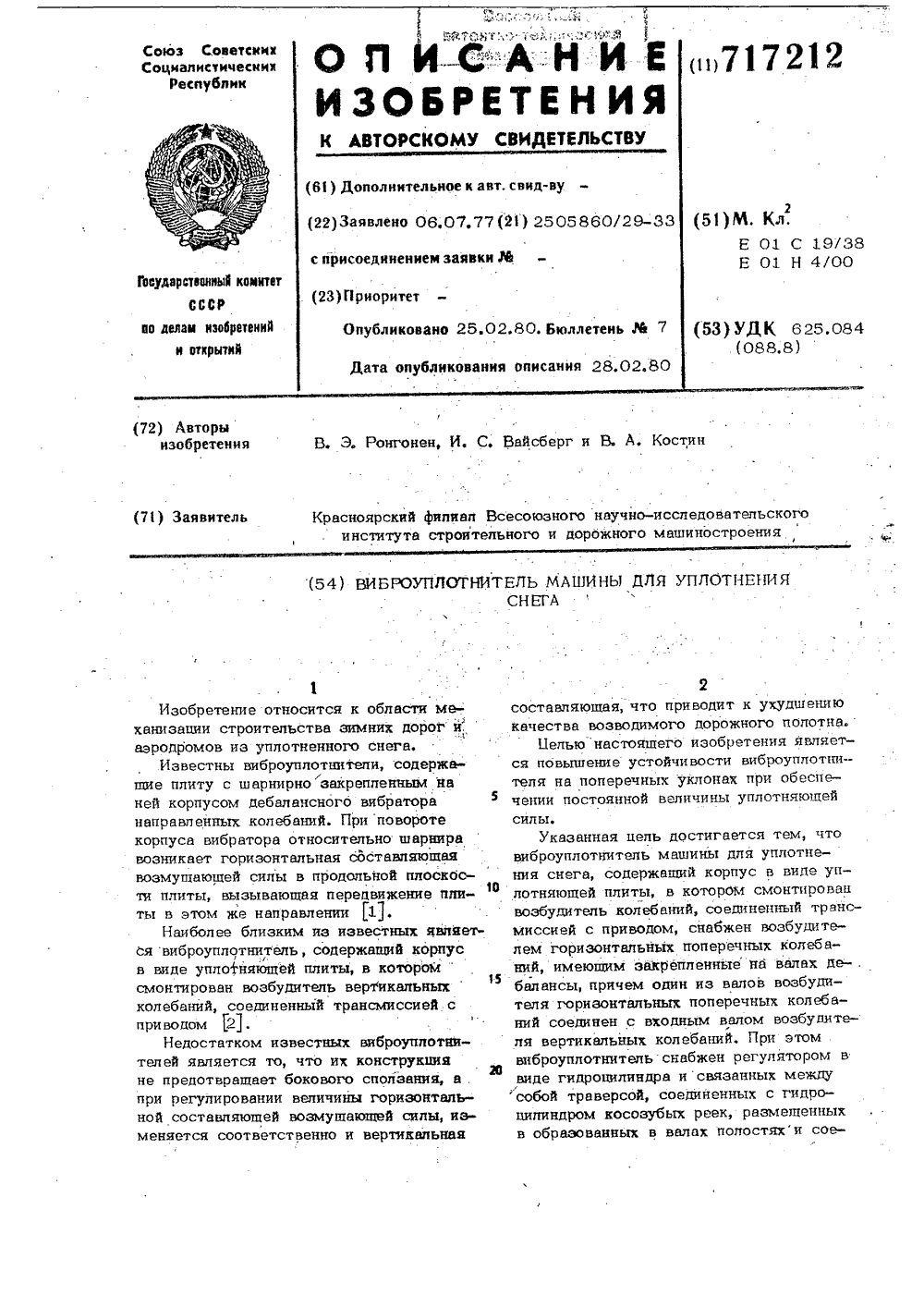

...уклонами с обеспечением постоянных параметров уплотнения. Виброуплотнитель машины для уппоънения снега, содержацшй корпус в видеуплотняющей плиты, в котором смонтирован возбудитель вертикальных колебаний,соединенный трансмиссией с приводом,о т л и ч а ю щ и й с я тем, что, сцепью повьпцения устойчивости виброуплотнителя на поперечных уклонах приобеспечении постоянной величины уппотняющей силы, он снабжен возбудителемгоризонтальных поперечных колебаний,имеющим закрепленные на валах дебалансы, причем один из валов возбудителя горизонтальных поперечных колебаний соединен с входным валом возбудителя вертикальных колебаний.2. Виброуплотнитель по и. 1, о т -л и ч в ю щ и й с я тем, что он снабжен регулятором в виде гидроцилиндраи...

Номер патента: 579557

Опубликовано: 05.11.1977

Авторы: Вайсберг, Предеина, Ронгонен

МПК: G01N 3/24

Метки: прибор, сдвигу, сопротивления, сыпучего

...стрелки 8, ВерхняяГттЬЗЬ соа.: з ЗН ..,.тт .:тЗЬЮс динамометром 7. Основание 3 установлено на направляющих 10 раьеи.Устройство работает следующим об разом. Состыкованные. верхнюю и нижнвв части разрезной гильзы внедряют в исследуеьюй материал и подРеэают заостренной кромкой поддона.Последний с помощьв рукоятки.2 извлекают из забоя и устанавливают в упорах основания 3. Верхнюючасть 5 разрезной гильзы соединяют с динамо- метром 7 гибкой с язых 9.С помощью привода платформу пере" мещавт вправо в направляющих. Тяговое усилие при этом реализуется на плоскости среза между верхней 5 и нижней б частями разрезной гильзы и передается через гибкую связь 9 на данамометр 7 и регистрируется стрелкой 8 с фиксатором максимального от" клонения...

Номер патента: 480937

Опубликовано: 15.08.1975

Авторы: Вайсберг, Нишневич, Ронгонен

МПК: G01M 1/00

Метки: грунта, резанию, сопротивления

...для фиксирования подвижных полумуфт в замкнутом или разомкнутом по ложениях. Маховик 16,жестко установленныйна средней части 6 вала, имеет отверстия, через которые пропущены тяги 13. Выходная часть 7 вала соединена с поворотным рычагом 17, на котором установлена резцовая стойка 10 18 с резцом 19. Резцовая стойка с помощьюсистемы тяг шарнирно связана с тензобалочками 20 и 21, предназначенными для восприятия касательных сил, и тензобалочкой 22 предназначенной для восприятия нормальных 15 сил. Тензобалочки снабжены тензометрамиобычной конструкции и связаны с тензоизмерительной аппаратурой (на чертеже не показана).,Поворотный рычаг 17 насажен на втулку 20 23, жестко установленную на выходной части7 вала. К втулке 23 неподвижно...

Номер патента: 469796

Опубликовано: 05.05.1975

Авторы: Вайсберг, Казакова, Ронгонен

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...Другое плечо рычага соединено со штоком гидроцилиндра 4, который закреплен на рукояти 1.На рычаге со стороны его заостренной части 5 жестко установлена ось 5 четырехзвенногозахвата, состоящего из звеньев 6 и 7, соединенных между собой сферическими шарнирами 8 (фиг. 2). Другая ось 9, соединяющая между собой звенья 7, шарнирно связана с 10 рукоятью с помощью проушины 10.Устройство работает следующим образом.В исходном положении двуплечий рычаг 3поднят над бордюрной плнтоц ц по отноше нию к рукояти 1 находится в состоянии, прикотором свободные концы звеньев 6 захвата ма к си м ал ь но р а скр ыты.С помощью цилиндров экскаватора двуплечий рычаг опускается ниже бордюрной 20 плиты и внедряется под ее основание. Затемпри выдвижении штока...

Номер патента: 446581

Опубликовано: 15.10.1974

Авторы: Беляев, Вайсберг, Константинова, Костин, Морозов, Попов, Ронгонен

МПК: E01H 4/00

Метки: виброуплотнитель, покрытий, снеголедяных, устройства

...снег, что резко ухудшает качество покрй тия.Цель изобретения - повысить эффективность работы и улучшить ка чество снеголедяного покрытия.остигается цель тем, что в днище выполнена полость, соединенная гибкими шлангами с выхлопной трубой двигателя машины, а корпус покрыт теплоизоляционным ьатериалом Предлагаеьнй виброу плотнитель показан на чертеже.Виброуплотнитель Ю включает корпус 2, в днище 3 которого имеется йолость, соединенная гиб- бсу кими шлангами 4 с выхлопной трубрйвигателя на чертеже не показан 3.орпус покры т теплоизоляционнымма териа лом.5 На виброуплотни тель опираетсяраьа 5 машины через пружинныестойки 6. Тяговое усилие к виброуплотнителю передается посредствомтяг 7, шарнирно связанных а рамой о машинй и лобовым листом...

Номер патента: 355282

Опубликовано: 01.01.1972

Авторы: Бел, Вайсберг, Дорожного, Колпаков, Костин, Красно, Плакса, Ронгонен, Суховский, Щавелев

МПК: E01C 19/00

Метки: 355282

...сбоку; на фиг. 2 - разрез по А - А на 25фиг. 1.Машина для устройства снего-ледяных покрытий включает тягач с рамой 1, топливныекамеры 2 с соплами 3, фрезу 4, установленнуюв тепловой камере, открытой спереди по ходу 30 движения машины, вловые цилиндры б икачающейся раме 8.Топливные камеры 2 соплами 3 жестко соединены с фрезой посредством металлической фермы 9. Качающаяся рама с фрезой и соплами поднимается и опускается гидроцилиндрами б, В передней части рамы 1 шарнирно установлены рыхлители 10 с гидроцилиндрами 11.Днище виброуплотнителя 5, размещенное ь задней части машиныпосредством тяг 12 соединено со штоками силовых цилиндров 7. Корпуса этих цилиндров связаны с подпружиненной пружиной 13 траверсой 14, свободно установлениой на...

Номер патента: 277818

Опубликовано: 01.01.1970

Авторы: Вайсберг, Дорожного, Еглов, Института, Красно, Плакса, Ронгонен

МПК: E01H 5/10

Метки: аэродрома, дороги, образования, подобных, покрытия, снеголедяного, сооружений, тому

...разрез; на фиг. 2 - разрез по А - А на фиг, 1 (все резцы фрезы условно показаны попавшими в разрез).Машина содержит прицепную к тягачу раму с полозьями 1, тепловую камеру 2, фрезу 3, гидроцилиндры 4, механизм 5 подъема и заглубления фрезы, двигатель б и редуктор 7. Тепловая камера 2 имеет установленные перед фрезой сопла 8, шарнирно прикрепленные к полым стойкам 9 так, что они могут поворачиваться в вертикальной плоскости. Фреза выполпена с рассекателями 10, между которыми расположены под углом к продольной оси резцы 11.При движении машины стойки 9 образуютв снежном покрове щели, по которым горячие газы, образованные при сжигании жидкого топлива, поступают к фрезе и дальше в тепловую камеру 2. Вращающаяся фреза измельчает снег и...
