Номер патента: 1766954

Опубликовано: 07.10.1992

Авторы: Покотило, Слет, Сошко, Ууккиви

МПК: C10M 173/02

Метки: жидкость, металлов, механической, смазочно-охлаждающая

...моноэтаноламидов 20ОРЖ избыток моноэтаноламина регенерируют ректификацией в вакууме, отбираюткубовый остаток. который и используют приконденсации с формальдегидом,Ниже приведены характеристика и приблизительный состав кубового остатка ректификации моноэтаноламина.Внешний вид Густая коричневаяжидкость с запахоммоноэтаноламина 30Плотность, г/см 1,04-1,14РН 2-3Температуракипения, С 85 (при 12 мм рт, ст.)Состав, мас,0 : 35Моноэтаноламин 64-69Диэтаноламин 25-29Олигомерные соединения мол, м, 40500-2000 4-6Перед приготовлением рабочего состава предлагаемой СОЖ вначале готовят концентрат, Способ приготовления зависит Отвида применяемой биоцидной добавки, 45П р и м е р 1. В качестве биоциднойдобавки используют соль меди, выбраннуюиз группы,...

Номер патента: 1620443

Опубликовано: 15.01.1991

Авторы: Йыерс, Слет, Сооне, Ууккиви

МПК: C07C 231/02, C07C 235/02

Метки: алкилоламидов, жирных, кислот, фракции

...проводят ,аналогично примеру 1 с тем отличием, что применяемый МЭА в.качестве при-, меси содержит 1 воды, а температура реакции составляет 90 С при 80.мм рт,ст.П р и м е р 13. Синтез осуществляют аналогично примеру 1 с той разницей, что применяемый МЭА содержит 1% воды, а температура реакции 110 С при остаточном давлении 180 мм рт. ст. Состав полученных продуктов приведен в табл.б.Процесс амидированиянадежно описывается параметрами, полученными при анализе проб реакционной смеси.При анализе проб определяют общую концентрацию щелочных компонентов (алкилоламин + катализатор) и концентрацию катализатора путем титравания проб спиртовым раствором соляной кислоты в присутствии индикаторов бромфенолсинего и фенолфталеина соответственно. По...

Номер патента: 1023761

Опубликовано: 07.07.1990

Авторы: Аси, Йыерс, Урбель, Ууккиви

МПК: C07C 235/02

Метки: алкилоламидов, жирных, кислот

...4:0,17:0,072. При 115"125 С реакция заканчивается в течение 0,5-1 ч. Для полного удаления метанола из реакционной смеси в конце процесса реакционный сосуд вакуумируют до 80100 мм рт.ст.Выход продукта 94-97(по метиловым эфирам).Таким образом, в качестве катализатора вместо щелочных металлов или их алкоголятов можно пользоваться гидроокисью натрия и путем гомогенизации реакционной смеси провести процесс под полным кинетическим контролем реакции. Предварительная рафинация эфиров обеспечивает получение продуктов светло-желтого скрашивания даже при использовании метиловых эфиров сильно ненасыщенных жирных кислот отходных жиров рыбоконсервной промышленности.Характеристика исходных эфиров и алкилоламидов приведена в табл,1. Н р и м е р 1....

Номер патента: 1239131

Опубликовано: 23.06.1986

Авторы: Йыерс, Урбель, Ууккиви

МПК: C07C 143/155, C11D 3/34

Метки: анионного, ациламидо-n, вещества, гидроксиэтил-n-этилсульфоянтарной, двойная, качестве, кислоты, косметических, моющих, натрия, поверхностно-активного, соль, средств, триэтаноламина

...О,25 65 46 О,88 0,62 148 130 0,88 О,О 31 08 96 0,89 0,5 270 ДНС-АД иа Джк 196 0,76 352-ный раствор прнкомнатной температурепастообрааный 122,5 0,78 0,25 235 179 Ов 5 775 22 в 5 ДНС-А иа СЖК фракции С -С,0,25 152,0 102,0 101,5 го 7 5 157,0 57 о 0,5 ДНС-А из СЗК фракции С -С 0,25 174,0 129,0 129,0 растворов сохраняется также приохлаждений. Так, замороженный до-25 С 353-ный раствор после расплав ления при комнатной температуре снова превращается в прозрачный раствор.407"ный раствор ДТН-Г не мутнеет прихранении в течение 10 мес,В результате испытаний установлено, что новое вещество - двойная 1 Осоль триэтаноламина и натрия ациламидоН-гидроксиэтил-И"этилсульфоянтарной кислоты (ДТН-Г) выгодно отличается от известных препаратов типа...

Номер патента: 1191446

Опубликовано: 15.11.1985

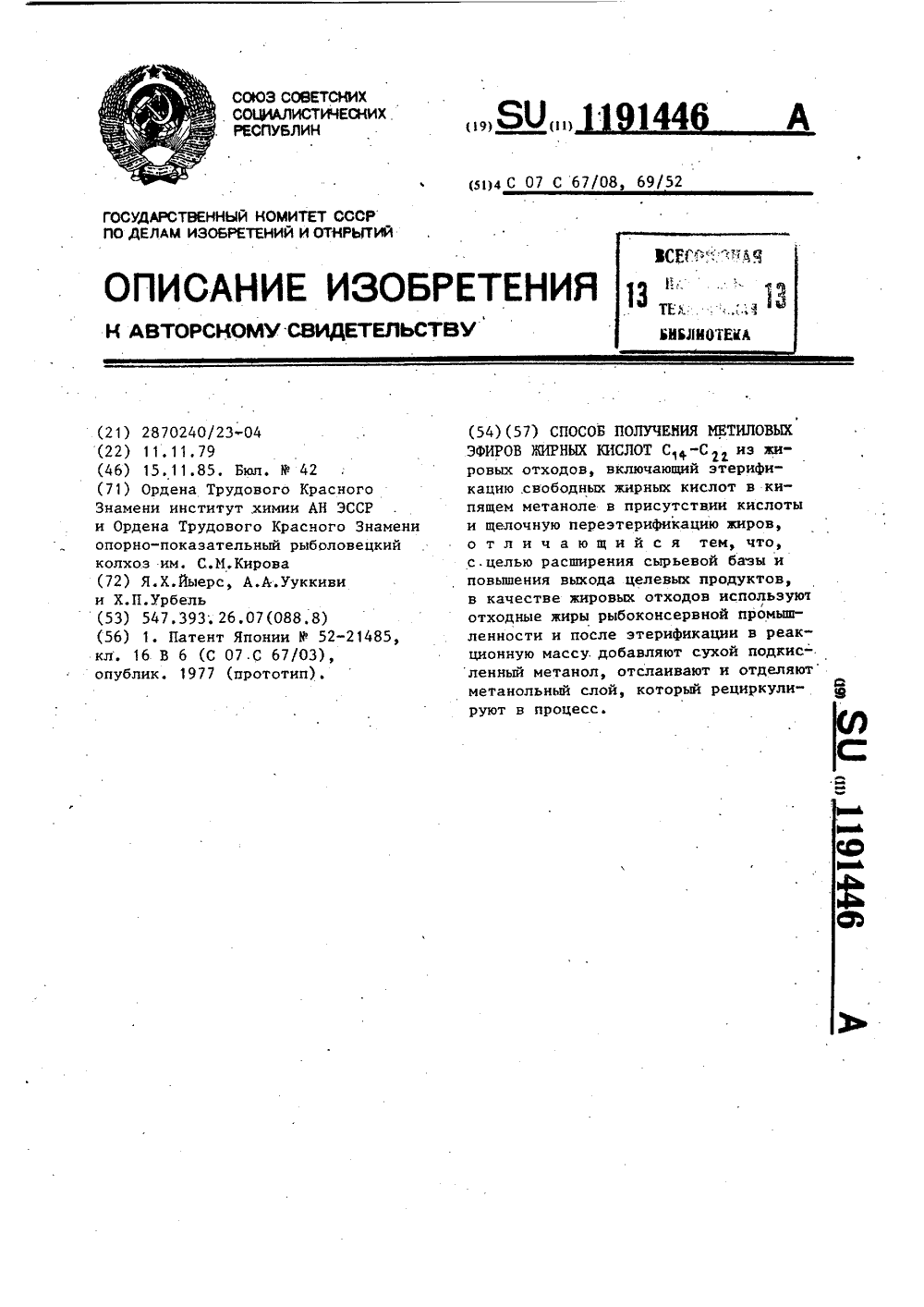

Авторы: Йыерс, Урбель, Ууккиви

МПК: C07C 67/08, C07C 69/52

Метки: жирных, кислот, метиловых, эфиров

...5 ч, Горячийраствор выливают в делительную воронку и через 5 мин отделяют верхнийслой водного метанола. Слой жиров иэфиров (жировую смесь) выпивают обратно в реакционную колбу. Переэтерификацию глицеридов проводят путемкипячения жировой смеси с 750 мл0,2 н. раствора едкого натра в метаноле в течение 20 мин. Выделившийсяпри охлаждении до 20 С верхний слойщелочного метанола и глицерина отделяют в делительной воронке. Времяотстаивания 10-15 мин. Полученныеэфиры при 85-90 С промывают 250 мл0,357,-ного водного раствора солянойкислоты, отделяют водный слой, высушивают при 120 фС/50 мм рт.ст. и дистиллируют в вакууме.Выход и характеристика продуктовприведены в табл, 2,П р и м е р 2. Проведение процессааналогично примеру 1, однако...

Номер патента: 1116017

Опубликовано: 30.09.1984

Авторы: Ваакс, Ургас, Ууккиви

МПК: C02F 1/40

Метки: вод, жира, сточных, улавливания

...при помощи полого штока 11через горловину 12 резервуара 2 споршнем 13, Последний установлен свозможностью вертикального перемещения в цилиндре 14, нижняя полостькоторого соединена с патрубком 16подвода пара, включающим электромагнитный клапан 16, а верхняя полость цилиндра 14 сообщается с атмосферой через канал 17. В верхнейчасти резервуара 2 выполнены впускные отверстия 18, под нижние кромкикоторых укреплена уплотнительнаяпрокладка 19, изготовленная из деформируемого материала, к которойпримыкается верхняя коническаячасть поплавкого клапана 10 призакрытом положении последнего, Поплавковый клапан 10 снабжен расположенной по его периметру перфорированной паровой трубой 20, соединенной при помощи радиальных труб 21 расположенных...

Номер патента: 1018916

Опубликовано: 23.05.1983

Авторы: Аси, Кирм, Техвер, Ууккиви

МПК: C02F 1/465

Метки: жидкостей, электрофлотационное

...разрез, на фиг.2 устройство вид в плане.Устройство включает приточную емкость 1, которая соединена с отводящим коллектором 2 при помощи наклонно 5 О го желоба 3, и пеноотделитель 4Приточная емкость 1 имеет входной патрубок 5 с вентилем 6, а отводящий коллектор 2 - выходной патрубок 7 с вентилем 8. В наклонном желобе 3 уста-. новлены плоскопараллельные электроды 9 для создания постоянного электрического поля. При этом катоды располагаются на дне желоба, Поперечное сечение желоба 3, а также межэлектродные расстояния уменьшаются .в сторону отводящего, коллектора. Этим достига-. ется создание неоднородного электрического поля, причем напряженность ее по ходу течения жидкости возрастает. Наклонный желоб 3 сообщается с...

Номер патента: 1000000

Опубликовано: 28.02.1983

Авторы: Аси, Вахтола, Кууль, Пелло, Полли, Тальвинг, Таммес, Ууккиви

МПК: A23C 11/00

Метки: заменителя, молока, производства

...ванн 9 и 10, сборник 11 твердого осадка и устройство 1 для нагрева воды. Б смесительных и охладительных ваннах установлены пропеллерные мешалки 13. Кроме того, смесительные ванны снабжены водокольцевыми насосами 14 и соединены между собой трубопроводами 1 о, а также переливными трубами с кранами 16, 11 ервая смесительная ванна 5 связана с замкнутой системой через излучатель 17 высокочастотных акустических колеоаний и циркуляционный насос 18. выпускной патруоок излучателя 17 имеет шиоерный дроссель 19. ( месительная ванна 7 соединена с охладительной ванной 9 через оарабанный фильтр 8, а охладительные ванны 9 и 10 сообщены между собой через центробежный насос 20. Ванна 5 и водяные рубашки всех смесительных ванн соединены с...

Номер патента: 966672

Опубликовано: 15.10.1982

Авторы: Маасинг, Пылдмаа, Техвер, Ууккиви

МПК: G05D 27/00

Метки: копчения, пищевых, продуктов, установкой

...иголь чатая термопара 31, которая подключена ко второму входу реле 8 времени через регуля. тор 32, Второй вход регулятора 32 соединен с выключателем 29 через задатчик 33, который определяет продолжительность операции варки, Второй выход реле времени связан через выключатели 13 и 21 с регуляторами температуры и влажности и определяет продолжительность операции варки. Дополнительно второй выход реле времени связан через выключатель 29 с исполнительным механизмом заслонки 7 на линии подачи увлажняющего пара и с балансирующим приспособлением 34 датчика 35 веса, который подключен к третьему входу реле 8 времени через регулятор 36, Второй вход ре. гулятора 36 соединен с выключателем 29 через задатчик 37, который определяет продолжительность...

Номер патента: 957823

Опубликовано: 15.09.1982

Авторы: Аси, Маасинг, Моор, Сахаров, Ууккиви

МПК: A23B 4/04

Метки: копчения, пищевых, продуктов

...цирку- З 5 лирует по замкнутому контуру, имеющему два притока и выброс. Замкнутый, контур образуется следующими элементами: калорифер 16 - конфузор 17 вентиляторы 9 - приточные коллекто ры 6 - подающие короба 3 - камера 1 - выходные короба 5 - рециркуляционный коллектор 7 и калорифер 16. Одним притоком обеспечивается заполнение замкнутого контура свежим су хим воздухом (патрубок 19), а вторым - введение в замкнутый контур дыма через патрубок. Часть обработанной смеси из камеры через Выхлопной патрубок 20 выбрасывается в атмосферуРабочая смесь подогревается до требуемой температуры в калорифере 16 и нагнетается вентиляторами 9 в камеру копчения 1 через приточнце коллекторы 6 в средней части камеры. Движение рабочей смеси по камере...

Номер патента: 944962

Опубликовано: 23.07.1982

Авторы: Аси, Вахтола, Кермас, Пэлло, Ууккиви

МПК: B60P 7/10

Метки: грузов, кузов-фургон, пакетированных, перевозки

...грузов со" держит тяги 8, огибающие ролики 9, компенсаторы 10, противовесы 11, лебедки 12 для регулирования длины тяг 8 с фиксаторами 13 и,вал 14 с рукояткой 15. Каждая тяга снабжена отдельными лебедками, ОДна из сте-, нок фургона со стороны загрузки образована гибким полотнищем 16 иэ прорезиненного брезента, которое уст тановлено на несущих продольных балках 17 " 19. Смецение полотнища 16 осуцествляется валом 20 при помощи тросов 21 через блоки 22. Полотнище 16 фиксируется в верхнем положении элементов 23, а в нижнем - ограничителем 24 с регулировочным болтом 25.Для обеспечения натяжения полотнища 16 в закрытом положении, трос 21 между балками 17 и 19 установлен со слабиной.Компенсаторы 10 тяг 8 закреплены к балке 19 полотница...

Номер патента: 938888

Опубликовано: 30.06.1982

Авторы: Аси, Маасинг, Моор, Ууккиви

МПК: A23B 4/04

Метки: дымогенератор

...формы с установленным в его нижней части лотком9 и приспособлением 10 для регулирования подачи опилок и смонтированнымна дне доэатора распределителем 11опилок, выполненным в виде усеченного конуса, дисковый скребок 12 соспирально расположенными ребрами 13и выпускную трубу 14 для отвода обуг- фвленных остатков опилок. Выпускнаятруба 14 в верхней части снабженацилиндрическим кожухом 15, установленным на вертикальном валу 5 и имеющим боковое отверстие 16, на одной ф 5из торцовых кромок которого закреплена собирающая лопатка 17.В нижней части выпускной трубы 14укреплен золоудалитель 18, представ- .ляющий собой корпус 19 улиткообразной формы с отводящим раструбом 20.В корпус 19 золоудалителя 18 вмонтирована форсунка 21 для...

Номер патента: 873999

Опубликовано: 23.10.1981

Авторы: Аси, Кундре, Ууккиви, Херем, Херман

МПК: A01K 61/00

Метки: выращивания, рыбы

...прохождении через рыбоводный бассейн уменьшается содержание растворенного кислорода н воде и вода загрязняется. Вода, загрязненная продуктами жизнедеятельности рыб и остатками пищевых продуктов, накачинается из рыбоводного бассейна 1 при помощи циркуляционного насоса 3 в биофильтр 5, В биофильтре происходит интенсивное перемешивание загрязненной воды и е е аэрация воздухом. При медленном вращении ротора 7 цилиндрические полые тела 17 заполняются через щели 18, а н надводном положении происходит вытекание воды из них, Благодаря хорошему контакту воды с воздухом создаются благоприятные условия для жизнедеятельности нитрофицирующих бактерий. Внутри полых тел на поверхности ребристых дисков образуется биологическая пленка. Бактерии...

Номер патента: 818581

Опубликовано: 07.04.1981

Авторы: Арунийт, Аси, Кууль, Реммельгас, Ууккиви, Херман

МПК: A01K 61/00

Метки: выращивания, рыбы

...обогащения воды прудов кислородом насосами (Е) определяется как количество кислорода, которое дается в пруды за счет 1 кВ ч энергии, затраченной насосами, и равно в данном случае 5 10 15 20 25 30 35 4,0 45 50 нальные входы ключей 2 б и 27 присоединены к выходу блока сравнения 22, сигнальные входы ключей 26, 28 присоединены к выходу блока сравнения 23. Выходы ключей 25, 2 б подключены к разным клеммам блока 29 управления насосами, а выходы ключей 27, 28 подключены к разным клеммам блока 30 управления приспособлениями для аэрации воды. К блоку 29 управления насосами и к блоку 30 управления приспособлениями 9 подключен выход блока сравнения 24. Выходные клеммы блоков 29 и 30 присоединены к управляющим клеммам насосов станции...

Номер патента: 766564

Опубликовано: 30.09.1980

Авторы: Аси, Ванкер, Маасинг, Ууккиви

МПК: A23B 4/04

Метки: дымогенератор

...между основанкем дозатора 13 опилок, слоями опилок к цилиндром 16 и обеспечивает непрерывную подачу, Тем самьм предотвращается заклиниванке опилок в части основания распределителя 21, Регулировка режимов работы днмогенератора обеспечиьается изменением скорости вращения чала 4. Для обеспечения всех нужных режимов работы распределитель 21 опилок должен быть выполнен в виде усеченного конуса с углом наклона образующей к основаниюне меньше 40 . Этим устраняется воэможность заклинивания опилок на основании.Непрерывный поток опилок подается через лоток 15 на край нагреваемого элемента 8. Учитывая пределы скорости вращения дозатора 13, угол наклона лотка 15 относительно вертикали выбран таким образом, что силы трения в лотке не вызывают...

Номер патента: 596445

Опубликовано: 05.03.1978

Авторы: Аси, Ванн, Ууккиви

МПК: B27L 11/02

Метки: дисковая, рубильная

...отсутствуютф отходы в виде пыли и опилок, а фракционный состав щепы является равномерным и имеет хорошую поверхность с открытыми порами древесины,1, Дисковая рубительная машина дпя измельчения древесины, включающая раму, устройство горизонтальной подачи бревен и диск с пазами и размещенными в них ножами, отлич ающаяс ятем, что, с целью повышения качества изготавливаемой щепы, машина снабжена установленным на раме мехайизмом поворота в вертикальной плоскости диска, а часть ножей выполнена с многопазовой режущей кромкой, и установлена поочередно с ножами, имеющими сплошную кромку. 2, Машина по п. 1, о т л и ч а ю щ а яс я тем, что каждый многопазовый ноисмещен в вертикальной плоскости относительно ножа, имеющего.сплошную режущуюкромку,...

Номер патента: 583375

Опубликовано: 05.12.1977

Авторы: Аси, Лестберг, Ууккиви

МПК: G01F 13/00

Метки: дозирования, сыпучих

...которая взаимодействует с цапфоЯ 9 при открывании шибера, На раме 1 установлен упор 11, взаимодействующий с цапфой 8.Вращающийся корпус узла дозироаания заполненный дозируемым материалом, имеет в своем днище отверстия для мерных полостей, заполняемые также дозируемым материалом под действием веса последнего, Снизу полости закрыты подвижным шибером, смонтированным на корпусе узла доэироаания. На неподвижном валу 5, вокруг которого вращают корпус узла дозирования установлен также неподвижный диск для отсечки дозы материала, имеющий форму сектора, край которого, встречный направлению поворота корпуса узла дозирования, вогнут вниз к днищу корпуса.Этот диск отсекает дозируемый материал от перемещаемых мерных полостей на расстоянии,...

Номер патента: 566552

Опубликовано: 30.07.1977

Авторы: Алакюла, Аси, Кивило, Курвес, Ууккиви

МПК: A23L 3/04

Метки: аппаратам, банках, продуктов, тепловой, транспортирующее

...оси 14 установлены ограничители 21.Толкатель для загрузки банок включает в себя толкающие пластинки 22 с пружинами 23, установленные шарнирно на оси 24 и фиксируемые в крайнем переднем положении упором 25. Толкающие пластинки 22 соединены между собой гибкой связью 26, способствующей увеличению усилия для преодоления случайного повышенного сопротивления при за О грузке.Привод толкателя выполнен в виде кривошипно-рычажного механизма, включающего рычаги 27, цапфы 28, регулируемые относительно кривошипов 29, установленных на кон цах вала 30, приводимого в непрерывное движение через звездочку 31, С целью обеспечения возможности настройки движения толкателя звездочка 31 может быть прижата к фланцу вала 30 с помощью болтов 32 и фланца...

Номер патента: 537232

Опубликовано: 30.11.1976

Авторы: Алассо, Вайсберг, Гаврилов, Кангер, Рапопорт, Раскин, Рауд, Ууккиви

МПК: F28G 1/16

Метки: аппарат, котлов, нагрева, поверхностей

...передней 6 и задней 7 15 муфтами, связанной с механизмом 3 продольного перемещения, причем дополнительная труба 5 сообщается с обдувочной трубой 1. Обдувочная труба 1 и сопловая головка 2 20 снабжены седлами 8 и 9. Передняя муфта 6выполнена в виде цилиндрического корпуса с отверстием для присоединения дополнительной трубы 5, охватывающего концы обдувочной трубы 1 и сопловой головки 2, причем на 25 торцах корпуса муфты 6 установлены резьбовые втулки 10 и 11, примыкающие к седлам 8 и 9. Сопловая головка 2 имеет на торце выступы 12, входящие в прорези обдувочной трубы 1. Кроме того, дополнительная труба 5 30 снабжена реактивным соплом 13, установленным на ее конце и направленным в сторону прогиба обдувочной трубы.Включением приводов...

Номер патента: 534397

Опубликовано: 05.11.1976

Авторы: Аси, Кивило, Ууккиви

МПК: B65G 27/02

Метки: вибрационный, питатель, предметов, штучных

...в вырезе выходного участка канала 5 и выталкивающая группы выдаваемых предметов в отводной лоток 12 при появлении тары 13,В конце спирального подъема находится ограничитель,Присоединение чаши 4 к основанию 1при помощи стержней 3, расположенньгх подопределенным углом относительно вертикали, преобразует вертикальные импульсы движения в круговые, При этом стержень 6,проходящий через вибрирующий выпуклый534397фь- Формул=, изобретения 3эластичный элемент 9, вызывает вертикалные движения в нижних слоях предметов вподающем бункере 8. Спиральный канал 5(фиг, 2) расположен на внутренней цилиндрической поверхности чаши 4, чтобы не было зон без вибрации, т,э. зон с прекращением передвигаемого момента,Предлагаемое устройство...

Номер патента: 528930

Опубликовано: 25.09.1976

Авторы: Алакюла, Аси, Вахтра, Иыерс, Кууль, Ууккиви, Файнгольд

МПК: A61K 7/08

Метки: волос, мытья, шампунь

...0 верхно этанол фатиче тально а П риме р 2.Ди-овая соль алифатических риэтаноламиислот рыбье25 нь лкилс окис соо ении компонент Ди- и триэтанэламинова оль вторичных алкилсул окислоти триэта оламинбьего ких кислот рь триэтаноламин овая с 45-25 О, 1-2 а 0,0 Хвоиныи экстракт Кислотный зелены Отдушка "Хвойная Вода ислот с"Жф ное вещество О,02; отдуш ное. 1,5Остальное. уменьшени шампунь с тно-активн миновые с ких кислот ноламинорфюм, отвещество.арактерно вие при сисчто вызы от при следующем т в, вес,%;овая соль алифатичесжира 5-25; ди- и оль вторичных алкил- биологически-активкраситель 0,002- 5-1,5; водаостальэтавливают мпэнентов, оненты мог соотнэшени мер 1.528930 Предлагаемый шампунь для мытья волос по пенообразующей способности...

Номер патента: 491017

Опубликовано: 05.11.1975

Авторы: Аласоо, Вайсберг, Дубровский, Кангер, Песелев, Рапопорт, Раскин, Рауд, Тихомиров, Ууккиви

МПК: F28G 1/16

Метки: нагрева, поверхностей

...3 плотно посажена на дистанционцрующце ребра 12, цо це приварена к ним. Это делается во избежание возникновения напряжений, вызываемых различными тепловыми удлш ециямц ребер 12 ц наружной трубы 3 (последняя омывается снаружи высокотемпературнымц дымовыми газами), В заднем торце труба 3 соединена с трубой 2 при помощи днища 14. Благодаря такому выполнению обе трубы при выдвижении в котел ц возникновении прогиба работают как единая весьма жесткая конструкция.Обдувочцая труба 1 соединена с подводящей трубой 5 при помощи сальникового узла 15 и соосна с отверстием 16 в стене котла,Обдувочцый агент из кольцевого зазора 8 поступает в сопловую головку 10. Регулирование перепада давления в дроссельном сопле 11 осуществляется выдвижным штоком...

Номер патента: 463839

Опубликовано: 15.03.1975

Авторы: Аснис, Кваша, Малащенко, Пярн, Рапопорт, Рауд, Ууккиви

МПК: F23N 5/24

Метки: факела

...При погасаннп одмыкается и прибор 3 устроистваорелку, не изоорегенпя редм Ъст 1 онство для щее основную и п п 1 ееся тем, что, с вання и повышен релка выпочнена Известигорелки, с о горелки,Для облегчения обслуживания и повышения надежности в работе в предлагаемом устройстве пилотная горелка выполнена в виде выдвижного сопла.Такое выполнение позволяет легко демонтировать г останавливая объект.Кроме того, изолирующие уплотнения удалены от устья сопла в зону понюкенных температур, что повышает их пачежность.На чертеже дана схема описываемого устройства.Устройство содержит основную 1 и пилотную 2 горелки и прибор 3 для контроля пламени. Пилотная горелка 2 выполнена в виде сопла 4, которое установлено в переходной трубке 5 на изоляторах...

Номер патента: 448908

Опубликовано: 05.11.1974

Авторы: Вальдма, Кудрявцев, Мозберг, Пирсо, Рапопорт, Рауд, Рохтла, Соосалу, Ууккиви

МПК: B21D 53/00

Метки: форсунки, центробежной

...ющий к торцу вкладыша со стороны альных каналов, имеют малый ресурс з-за эррозионного износа поверхности 1 Цель изобретения - повышение р боты и качества распыливания жидко Для этого в предлагаемой форсун с тангенциальными каналами, камерон ния и соплом выполнен из прессован локерамики.На фиг. 1 представлена предлагаемая форсунка, продольный разрез; на фиг. 2 - то же, вид в плане со снятым диском,Форсунка содержит корпус 1, в котором с помощью накидной гайки 2 закреплен вкладыш 3,. имеющий тангенциальные каналы 4, камеру 5 за. кручивания, сопло 6 и диск 7, примыкающий к торцу вкладыша 3 со стороны тангенциальных каналов 4. Тангенциальные каналы 4 могут быть выполнены сужающимися по ходу потока, что дополнительно повышает качество...

Номер патента: 427223

Опубликовано: 05.05.1974

Авторы: Изобретени, Йыги, Рн, Силд, Ууккиви

МПК: F28G 13/00

Метки: поверхностейнагрева

...клапана 7 приводится в действие с,помощью пальца (не показан), который к 1 репнтся к каретке 3,Работает устройство следующим образом, Прн включении электродвигателя 9 на передний ход сопловая головка 5 входит,в топку. Сразу же после этого каретка 3 с помощью механизма 8 открывает клапан 7 для подачи обдувочного агента к соплам 24.При приближении сопловой головки 5 к ерхности нагрева, например ширме 25, путевой выключатель 15 упирается в кулачок 17 ,и включает электродвигатель 10, который,начинает вращать обдувочную трубу 4. Это является началом процесса очистки ширмы 25.Далее электрической, схемой могут быть предусмотрены два варианта очистки:1. После, начала очистки электродвигатель 9 на время выключается и очистка производится...

Номер патента: 252149

Опубликовано: 01.01.1969

Авторы: Зрим, Иванд, Сеестранд, Ууккиви

МПК: B28B 13/02, B28B 19/00

Метки: слоя, укладки, фактурного

...и щебня вприемник 4 гибкого шлаига 5, На концешланга установлен,разбрасыватель б, в цилиндрическом корпусе которого,ионценгрически размещены распределяющий патрубок7 и,разбрасьавающий конус 8. Для поперечного перемещения гибкого шлаига служит система 9. 30 Фактурный слой наносят на панели в несколько приемов: нанесение ровного слоя песка на дно формы; нанесение на слой песка слоя каменной крошки; утрамбовка песка и щебня; увлажнение фактурного слоя.Затем арматуру устанавливают в форму и заливают смесь. Струя песка или щебня из бункера 2 через ленточный дозатор 8 и гибкий шланг б подается в разбрасыватель 6. Часть материала попадает во внутренний распределяющий патрубок 7, часть - в пространство между корпусом и патрубком 7.Регулируя...

Номер патента: 250359

Опубликовано: 01.01.1969

Авторы: Дубовский, Куурперк, Меелак, Песелев, Семенов, Ууккиви

МПК: F28G 1/16

Метки: ими, институт, научно-исследовательский, патейтяопхкяческаяцентральный, ползуновабиблиотека, проектно-конструктррскийкотлотурбинный

...одновременно вращательное и поступательное движение, Полированная шпиндельная труба 14 неподвижна.При выходе,сопловой головки 1 на позицию обдувки (300 мм от поверхности экранов) стержень 15, шарнирно соединенный с кареткой 5, увлекает за собой тягу 7 с перемещением по ее,поверхности 8 ролика 9 рычага 10, который поворачивается относительно оси 1 б, При повороте рычага толкатель 17 отжимается вниз, давит,на шток 11 клапана б, преодолевает действие пружины и открывает клапан, пропуская обду"вочный агент в обдувочную трубу. Начинается обдувка. Обдувка производится при одновременном вращательном и поступательном движении сопловой головки, вследствие чего след обдувочной струи на плоскости экрана представляет собой спираль, что...

Номер патента: 243765

Опубликовано: 01.01.1969

Авторы: Зарапин, Йгч, Кругл, Мирошин, Раскин, Раудкиви, Рн, Ууккиви

МПК: F28G 15/04, G05D 9/12

Метки: дробеочистительнойустановки, дроби, контуре, положения, циркуляционном

...бун кера 4, нижнего питателя б и трассы б дляпневмотранспорта дроби, расположены датчики 11 - 13. Каждый из указанных датчиков состоит из полого диамагнитного цилиндра 14, имеющего на наружной поверхности питаемую 15 электрическим током обмотку, например первичную обмотку 15 и вторичную обмотку 1 б, Диамагнитный цилиндр установлен в рассечку с дробепроводом и имеет с ним одинаковый внутренний диаметрПервичная обмотка, пи таемая переменным током, индуцирует во вторичной обмотке переменное напряжение, величина которого зависит от плотности дробевого потока 17 в полом диамагнитном цилиндре.Можно использовать и одну обмотку, величи на тока в которой меняется в зависимости отплотности дробевого потока. Устройство работает следующим...
