Шаров
Способ получения смол на основе пентахлорфенола
Номер патента: 291935
Опубликовано: 01.01.1971
Авторы: Володин, Кобзева, Савченко, Шаров, Шутенкова
МПК: C08G 65/26
Метки: основе, пентахлорфенола, смол
...этилена ц органическими соединениями с подвижным атомом галоида,Цель изобретения состоит в том, чтобы расширить ассортимент смол нд основе пентахлорфенола и получить смолы, содержащие фосфор, который может придать этим смолам новые биологические и пластифицирующце свойства. Это достигается проведением реакции оксиэтилирования пентахлорфенола в присутствии пятихлористого фосфора в количестве 1 моль на 1 - 3 моль пентахлорфенола. При этом получают смолообразные продукты - эфиры фосфорной кислоты с разли шой степенью содержания пентахлорфеццльного ц этоксильного радикалов в зависимости от усП р и м е р. В колбу с мешалкой и обратнымхолодильником помещают 53,3 г (0,2,1 Оль) пентахлорфенолд ц 125,1 л О-дцхлорбецзола.5 Массу нагревают до 130...
Пневматическая лебедка
Номер патента: 290882
Опубликовано: 01.01.1971
Авторы: Ерасов, Одесский, Сто, Чермалцх, Шаров
МПК: B66D 1/08
Метки: лебедка, пневматическая
...пневмодвигателя через полый вал редуктора.На чертеже схематически показана описываемая лебедка в продольном разрезе.Барабан 1 установлен на стойках 2 и 3. Внутри барабана смонтированы эксцентриковый роторный пневмодвигатель 4 с распределительным устройством 5 и планетарный редуктор. Редуктор содержит эксцентриковый сателлит 6 и зубчатый венец 7, выполненный заодно с валом 8, установленным с помощью подшипников в неподвижном корпусе 9. На шлицах 10 вала 8 подвижно установлен стакан 11 с зубчатой полумуфтой 12, взаимодействующей с зубчатой полумуфтой 13, жестко связанной с барабаном 1, Конец вала 8 вы полнен в виде пневмоцилиндра 14, поршень 15которого упирается своим штоком 16 в дно стакана 11. Рабочая полость (на чертеже справа)...
Всесоюзная ii
Номер патента: 289660
Опубликовано: 01.01.1971
Авторы: Воронин, Козлов, Кулаков, Мелик, Фикс, Шаров
МПК: A61M 1/00
Метки: всесоюзная
...вентилятор 21, тагн - осушитель 22, заполненим веществом, например снлилористым литием, и подогрева- а.знающая из артерии через шунт ные патрубкн 10 н 11 попадает 3, где проходит по камерам 4 и ым полупроницаемыми мембраПо выходным патрубкам 1 З и 14 кровь поступает в шнут 15, который устанавливают в вене больного.Наружные поверхности мембран 5 и б, образующих камеры секции 2 (работающей в 5 режиме искусственная почка), омываются диализирующим (изоосмотическим) раствором, в результате чего из крови выводятся некоторые вредные для организма вещества,Наружные поверхности мембран 8 и 9, об разующпх камеры секции 3, омываются сухим теплым воздухом, который просасывается вентилятором 21, в результате чего происходит интенсивное испарение...
Устройство для измерения расхода воды в открытом потоке
Номер патента: 320717
Опубликовано: 01.01.1971
Авторы: Панасюк, Шаров
МПК: G01F 5/00
Метки: воды, открытом, потоке, расхода
...а частота импульсов в пачке скорости вращения ротора.При этом произведение частоты следования пачек на частоту импульсов в пачке дает расход, а сумма указанных произведений за определенный период - сток. Обобщенный сигнал передается по каналам связи телемеханики и может быть дешифрован простыми средствами как на диспетчерском пункте, так и на самом пункте измерения.Точность измерения расхода обеспечивается предлагаемым устройством пределах +4 - 5%, что соответствует требования., к расходометронной схемой обработки информации.На чертеже приведена блок-схема предлагаемого устройства.320717 Предмет изобретения Составитель Н. Варнек Редактор А. Корнеев Техред А, Камышннкова Корректор О. Зайцевааказ 851 Изд,1588 Тираж 473 Подин сн...
Способ получения полифторалкилендиокси(полифторалкокси) циклофосфазеновых полимеров
Номер патента: 320514
Опубликовано: 01.01.1971
Авторы: Аёсок, Барташев, Клебанский, Королько, Саратовкина, Соколов, Черн, Шаров
МПК: C08G 79/02
Метки: полимеров, полифторалкилендиокси(полифторалкокси, циклофосфазеновых
...12 час до 250 С, при этом диоксан отгоняют. Реакционная масса постепенно из жидкой превращается в резиноподобную. Затем в течение 6 час смесь нагревают при 250 - 260 С в вакууме при 3 мм рт. ст. После охлаждения образовавшийся, полимер промывают водой, спиртом и сушат. Получают 28 г (выход 62,1%) полимера состава(РМ) з (ОСНзСзГг) з,9 (ОСНзСГзСГ 2) з,г аАнализ полимера:найдено, /о. С 20,8; Н 1,00; Г 55,3; Р 9,3; ,вычислено для Сзг,9 НгзГзз,гХзОоРз, /оС 21,2, Н 1,01; Р 57,2; Р 7,8,Полимер хорошо обрабатывается на вальцах, при температуре 250 С теряет в весе за б час 12,3%. Кроме того, из спиртового раствора после промывания реакционной массы выделяют около 10 г вязкой жидкости, представляющей собой смесь низкомолекулярных...
Откидной затворвсе-ил-: . т-gt; amp; патепт. о-” -гг -сл iukqlkq-fc. l(.,; .; “-xl lvlb-i
Номер патента: 285531
Опубликовано: 01.01.1970
Авторы: Бухарцев, Шаров
МПК: B63C 1/08
Метки: iukqlkq-fc, l-(+, lvlb-i, гг, затворвсе-ил, откидной, патепт, сл, т-gt
...выбрана так, чтобы откидывающаяся петля 6 стопорапри своем вращении относительно горизонтальной оси 6 его це задевала, Курок 2 имеет стопорцую планку 7, которая проде вается в отверстие в стенке курка 2 и такимобразом удерживает петлю 6 в рабочем положении.Кроме того, курок 2 снабжен прокладкой 8,с помощью которой можно регулировать за зор между курком 2 и петлей 6. Форма нижнего курка 1, также выбрана из такого расчета, чтобы при движении затвора курок 1 це касался стопора 4, заанкерцого в порог дока.Нижние к рки аже снабжены прокладками 15 9, которыми можно регулировать зазор междукурками ц стопорами 4 в период монтажа затвора.Для работы ца обратный напор откиднойзатвор подццмаот из горизонтального поло кения в вертикальное, Прц...
Электронный баян
Номер патента: 285482
Опубликовано: 01.01.1970
Авторы: Петрушевский, Шаров
МПК: G10H 3/14
Метки: баян, электронный
282079
Номер патента: 282079
Опубликовано: 01.01.1970
Авторы: Баринов, Беленький, Всесоюзный, Горелышев, Деречин, Дибнер, Металлорежущего, Оборудовани, Селищев, Специальное, Флид, Шаров
МПК: B24B 3/02
Метки: 282079
...13, поводковую втулку 14, сцопную муфту 15 вращение передается шпинделю 17.В то жс время через червячную пару 5, б вращение получает кулачковый вал 7. При этом кулачок подачи 8, взаимодействуя с роликом 27, перемещает каретку 2 б, которая контактной поверхностью 28 воздействует через ролик 31 на рычаг 29. При повороте рычаг 29, отталкиваясь через ролик 32 от неподвижного упора 33, перемещает свою ось 30 вместе со столом 24 по шариковым направляющим основания 25.Длина хода стола зависит от соотношения плеч рычага 29, которое изменяется при перемещении ползушки с роликом 32 вдоль рычага.Во время рабочего хода (слева направо) плоский копир 34 под действием пружины 40 находится в крайнем левом положении. При этом гапки 37 прижаты к упору 38,...
Приработочное масло
Номер патента: 280735
Опубликовано: 01.01.1970
Авторы: Григорьев, Иваниди, Скребцов, Ходес, Чулков, Шаров
МПК: C10M 125/10
Метки: масло, приработочное
...т30 го масла. садк ошок,5 - о 10 Изобретенне относится к составам для прир а ботки деталей двигателей и трансмиссий.Известно приработочное масло для приработки трущихся поверхностей деталей механизмов после сборки, состоящее из минерального масла с меньшей вязкостью чем эксплуатационное, осерненного экстракта фенольной очистки масел с содержанием серы 6 - 10% и органических сульфокислот. Однако известное приработочное масло недостаточно эффективно.С целью, интенсификации приработки зубчатых пар при высоком качестве и сохранении износостойкости и долговечности деталей трансмисоии в состав масла входит тонкодисперсный порошок окиси хрома, Предлагаемое масло имеет меньшую вязкость чем эксплуатационное. В качестве основы в его...
Устройство для измерения свч-мощности
Номер патента: 280583
Опубликовано: 01.01.1970
Авторы: Панкратов, Шаров
МПК: G01R 21/04
Метки: свч-мощности
...имеющим те же размеиаметр капилляра 1 мм,Описанное устройство может быть использ ано и для измерения СВЧ-мощности в тра ах,с присоединением заявки ЛЬ -Изобретение относится к устройствам для измерения СВЧ-мощностн. В настоящее время для изучения биологического воздействия СВЧпполя на оргянизм челОВОкя широжо используются измерители плотности потока мощности, а также дозиметры электромагнитных колсоаннй СВЧ.Измерители плотности потока мощности обычно состоят из СВЧ-антенны н измерителя мощности электромагнитныхколебаний в СВь 1-тракте.Известны волноводны мощности СВЧ, в которых в ка а температуры используются по соединенные термопары.Предложенное устройство для измерения СВЧ-мощности, содержащие диэлектрическую колбу, на поверхность...
Автоматический регулятор уровня воды в открытыхканалах
Номер патента: 277299
Опубликовано: 01.01.1970
Авторы: Козинский, Шаров
МПК: G05D 9/02
Метки: автоматический, воды, открытыхканалах, регулятор, уровня
...н 5 заканчивается отверстием 5 выходного подвижного оголовка б, который прикреплен к винту 7 рамкой 8. Маломощный электродвигатель 9 через передачу редуктор 10 - гайка 11 - винт связан с оголовком трубопровода.10 Двигатель коммутируется реверсивным блоком 12 управленйя, включенным дистанционно с помощью системы телемеханики. В конической плоскости оголовка расположен конический золотник 13, прикрепленный снизу к 15 поплавку 14. С другой стороны золотник прикреплен к оголовку регулируемой пужиной 15.Оголовок с поплавком и подъемным механизмом расположены в трубе 1 б, помещенной в нижнип бьеф. В полость трубы вода свобод но поступает сквозь сорозадерживающую сетку 17, закрывающую ее нижнюю часть.Регулятор работает следующим...
Пментиоц 1w техничен аи ьиьдвотека
Номер патента: 275748
Опубликовано: 01.01.1970
Авторы: Кузнецов, Ханин, Шаров
МПК: F04C 15/02, F04C 2/04, F04C 2/08 ...
Метки: пментиоц, техничен, ьиьдвотека
...связывающими всасывающую и напорную полости насоса с центральным отверстием, выполненным в неподвижной оси, отличающийся тем, что, с целью обеспечения регулирования подачи и повышения надежности работы насоса, радиальные отверстия в неподвижной оси расположены двумя продольными рядами, а в центральное отверстие помещен подвижный в осевом направлении шток. с присоединением заявкиИзвестны шестеренчатые насосы, в которыхведомая шестерня имеет во впадинах радиальные отверстия. Неподвижная ось снабжена радиальными отверстиями с шагом, равным шагу отверстия шестерни. В центральном отверстии оси помещен неподвижный шток.Предлагаемый насос отличается от известных тем, что шток, расположенный в центральном отверстии оси, выполнен...
Буквенно-цифровой электролюминесцентныйиндикатор
Номер патента: 274255
Опубликовано: 01.01.1970
Авторы: Тарасенко, Шаров
МПК: H05B 33/26
Метки: буквенно-цифровой, электролюминесцентныйиндикатор
...сегмент, образующий запятую и составляющий угол, близкий к 45, с секторами пря.моугольника. Изобретение относится к устройствам отображения информации и индикации.Известен буквенно-цифровой электролюминесцентный индикатор, содержащий четырнадцать сегментов, размещенных по контуру вытянутого прямоугольника, диагоналям и в центре прямоугольника. Этот индикатор позволяет изображать все цифры и буквы русского алфавита за исключением Щ и Ц.Предлагаемый электролюминесцентный индикатор содержит электрод, состоящий из десяти сегментов. В нем два изогнутых сегмента расходятся от центра к верхнему левому углу и нижнему правому углу, к которому примыкает сегмент, образующий запятую и составляющий угол, близкий к 45, с секторами прямоугольника....
273667
Номер патента: 273667
Опубликовано: 01.01.1970
Авторы: Каменский, Никулин, Родионов, Черкашин, Шаров

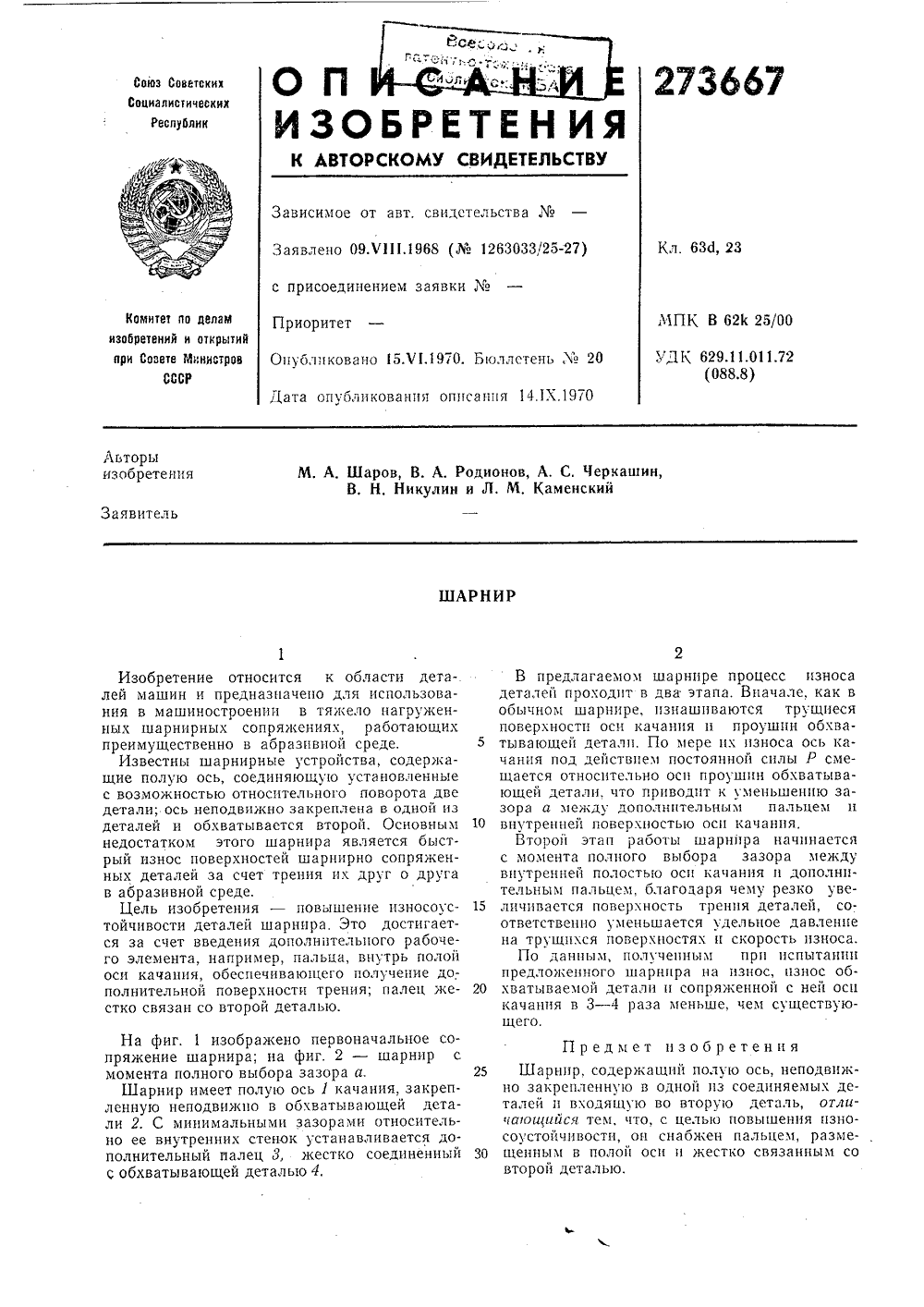

МПК: B62K 25/00
Метки: 273667
...полученным ттрн испытании предложенного шарнира на износ, износ обхватываемой детали и сопряженной с ней осц качания в 3 - 4 раза меньше, чем существующего. На фиг. 1 изоб пряжение шарнир момента полного вШарнир имеет п ленную неподвиж ли 2. С минималь цо ее внутренних полнительный пал с обхватывающей ьцое соарнир ражено первона; на фиг. 2 -ыбора зазораолую ось 1 као в обхватыными зазораистенок устанец 3, жесткодеталью 4,Пр 5 Шарнир цо закрепл талей и вх чаюитийся соустойчив 0 щенным в второй детцзобретени содержаснную в одящтчо тем, что ости, оц ПОЛОЙ О алью. а.чания, закрепвающей детати относцтельавливается до- соединенный Изобретение относится к области деталей машин и предназначено для использования в машиностроении в тяжело...
Электромагнитная муфта
Номер патента: 273591
Опубликовано: 01.01.1970
Авторы: Финчурин, Шаров
МПК: F16D 27/02
Метки: муфта, электромагнитная
...обеспечива- О ющей ее длительное включение под напрях ение. Применение двухсекционной катушки дает возможность сократить габариты муфты примерно в 2 раза и уменьшить потребляе.мую мощность примерно в 1,8 раза при со.5 хранении одной и той же магнитодвижущейсилы электромагнита. На полумуфте 3, вращающейся в подшипникаб, заштифтована шестерня 7. На оси 4, вращающейся в подшипниках 8 и 9, установлены ведомая полуО муфта (якорь) 10, шестерня 11 и пружина 12,При помощи пружины 12 полумуфта 10 поджата к полумуфте 3 и имеет возможность перемещаться относительно оси 4 только в осевом направлении, обеспечиваемом штифтом 25 13, концы которого входят в паз полумуфты10. Контрольно-переключающий узел состоит из корпуса 14, микропереключателя 15 и...
Красконагнетательный бачок
Номер патента: 272102
Опубликовано: 01.01.1970
Авторы: Бронников, Ворожцов, Кожевников, Кондратенко, Осипов, Шаров
МПК: B05B 7/24
Метки: бачок, красконагнетательный
...На выходе из корпуса бачка 1 воздухонапорная 2 и красконагнетательная б трубки герметично соединены с корпусом. Красконагнетательная трубка б в нижней части 9 снабжена отверстиями 10 для всасывания красителя 11. Оси отверстий направлены поперек стенки трубы под прямым или острым углом к оси трубы. Для сброса избыточного воздуха из полости бачка 1 последний снабжен выпускной пробкой 12 и отверстием 13 для сброса воздуха в атмосферу. Пробка 12 5 может быть использована также для продувки отверстий 10 в случае их засорения и для перемешивания через нпх красителя в случае его загустения. Для заливки красителя бачок снабжен люком 14.10 Описываемый красконагнетательный бачокработает следующим образом.Через люк 14 в бачок 1 заливают...
Устройство для очистки ремизок ткацких станков
Номер патента: 271397
Опубликовано: 01.01.1970
Авторы: Левина, Проньк, Цыганов, Шаров
МПК: D03J 1/24
Метки: ремизок, станков, ткацких
...устройства.Таким образом, кожух перемещается вместе с головкой, а телескопическая колонна обеспечивает его постоянное герметичное соединение с центральным воздуховодом.Центральный воздуховод может быть подсоединен к индивидуальному аспирационному устройству (на чертеже не показано) для создания в зоне очистки воздушного потока, необходимого для затягивания, продуктов очистки в воздуховод, либо к общей отсосной системе, если таковая имеется на предприятии.Пневмопривод содержит аппаратуру подготовки воздуха, контрольно-регулирующую аппаратуру, пневмоцилиндры с демпферами и систему трубопроводов. На входе в пневмосистему установлен пробковый кран 41 для отключения, всей системы от магистрали.Фильтр-влагоотделитель 42 типа В-13 служит...
Способ получения фторорпанических циклических эфиров алкил(арил)фосфоновых кислот
Номер патента: 270732
Опубликовано: 01.01.1970
Авторы: Бал, Барташев, Гринблат, Клебанский, Соколов, Церетели, Шаров
МПК: C07F 9/40
Метки: алкил(арил)фосфоновых, кислот, фторорпанических, циклических, эфиров
...и оставляют на ночь.Продукт реакции отфильтровывают, промываст эфиром. Раствсрнтель отгоняют в вакууме н продукт дважды возгоняют при 00 - 150 С (3 ляг рт. ст.). Получено 17,62 г 20 гексафторамилснметнлфосфоната с т. пл. 88 -89 С Вы;од 43 сцНайдено, %: С 27,18; Н 2,69; Г 41,40;Р 11,24. Мол. вес 271 (определяют методом нзотсрмпческой дистилляции в эфире).25 Вычислено для С,НтГсРО, %: С 26,47;Н 2,57; Г 41,91; Р 11,40. Мол. вес 272.Пример 2. Синтез гексафтора м п л е н ф е н и л ф о с ф о н а т а. Синтез проводят в условиях, аналогичных описаннымЗаказ 3090,2 1 ираж 480 ПодписноеЦН 1 ЛИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Л(-35, Раушская паб., д. 4,5 Типография, пр. Саптпова, 2 в примере 1, Из 29,25...
Электрогидравлическая следящая систела управления механизмами поворота трактора
Номер патента: 270366
Опубликовано: 01.01.1970
Авторы: Гельфенбейн, Тимофеев, Чернышев, Шаров
МПК: A01B 69/04
Метки: механизмами, поворота, систела, следящая, трактора, электрогидравлическая
...тормозов со шлицованцыми венцами; 16 - обьект управления - трактор: 17 - тракторист- оператор; Рт, Ре - нагрузочцые резисторы; .ттз, Я - реостаты управления; 1 т,.-, Яо - реостаты настройки датчиков.Система, представляющая собой электро- гидравлический мост, действует следующим образом.3При движении агрегата по прямой без управляющего воздействия сигналы с реостатов Я; и Р 4 отсутствуют; шлицованные венцы 1 пкнвов наводят одинаковые электрические сигналы в датчиках (для подгонки идентичности выходных параметров датчиков служат рггулировочные реостаты Я 5 и Р 6). Сигналы, снимаемые с датчиков, через резисторы Я, и 7. выпрямляются соответственно выпрямителями. Поскольку при движении по прямой сигналов от реостатов Я и Я, на...
Способ получения безводного хлористого алюминия
Номер патента: 268397
Опубликовано: 01.01.1970
Авторы: Грошев, Данов, Мовшевич, Чаусовский, Шаров, Шилова, Юрлова
МПК: C01F 7/58
Метки: алюминия, безводного, хлористого
...а последний выделяют сублимацией.Однако проведение процесса под глуооким вакуумом требует специального оборудования, что усложняет процесс. Кроме того, при этик Для .прощения п соб, по которому т 10 обрабатывают газо разующиеся аммиа ру ют, дооавляют к миний с последующ ратуры 800 - 850 С 15 пример азота.(средний) о, Сублимация из остатка после обработки при 350 С, 9 оЗаказ 177472 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква Ж-Зб, Раушская иаб., д. 4/5 Типография, пр. Сапунова, 2 П р и м е р. В реактор загружают 50 г 1 ЧаА 1 С 14 и продувают реактор сухим азотом. Соль плавится, и при достижении температур 300, 400, 500, 600, 700, 800, 850 С расплав продувают аммиаком. Образующийся...
265341
Номер патента: 265341
Опубликовано: 01.01.1970
Авторы: Безрукова, Володин, Гарифз, Потапрб, Рахимов, Шаров
МПК: C09D 9/00
Метки: 265341
...- 80 лин лакова запопомощ ответтовлмешаперекрас ся,мет изобретепи Изобретение относится к химической мышленности, к составам для удаления ревущих лаков и красок с различных ма зов Известны составы для удаления лакокрасоч ных покрытий, содержащие этилецдиамин и тетрагидрофурац, этилендиамин и анизол. Недостатком указаш 1 ых составов является использование дорогих ц дефицитных продуктов.Цель изобретения - расширить ассортимент 10 составов для удаления устаревших лакокрасочных покрыгий, а также расширить Ооласть применения полиэтиленполиамицов. Это достигается прпмецением полпэтиленполиаминов, Объемное соотношение полиэтилепполиамина 15 и органического растворителя, желательно этилового спирта, 70:30 - 50:50.П р и м с р, Состав готовят...
Устройство для автоматической блокировки коробки перемены передач
Номер патента: 264175
Опубликовано: 01.01.1970
Авторы: Александров, Понизовский, Соболевский, Хохлов, Чулков, Шаров, Шевчук
МПК: B60K 23/00
Метки: автоматической, блокировки, коробки, передач, перемены
...связей; на фиг, 3 - электронная релейная схема.Устройство для автоматической блокировки коробки перемены передач содержит датчик 1 (фиг, 1) скорости вращения шестерни 2, управляющий через электронную релейную схему 3 силовым электромагнитом 4, воздействующим на пружину кулачкового фиксирующего механизма в целом, показанного позицией 5 на фиг. 1. Электронная схема питаегся от аккумуляторных батарей б через выключатель 7.Кулачковый фиксирующий механизм состоит из двуплечего рычага 8, поворачивающегося вокруг осп 9, кулачка 10 и пружины 11, п 1 знжимающей одно из плеч рычага к кулачку. Свободное плечо рычага счабжено площадкой 12, в которую упирается якорь 13 силового электромагнита 4, Кулачок 10 через шарнирно соединенные...
Способ получения электроэнергии на тепловых электростанциях
Номер патента: 263064
Опубликовано: 01.01.1970
Авторы: Андрианов, Дербаремдикер, Масленников, Письмен, Фролов, Христианович, Шаров
МПК: B01D 57/00, F02C 7/00
Метки: тепловых, электростанциях, электроэнергии
...золы. Температура газов, входящих в аппарат д, зависит от выбранного способа очисткиот сероводорода,Наиболее выгодные способы очистки газаот сероводорода под давлением - мокрые,Фпри которых температура входящих газов недолжна превышать 100 - 150 С, При этом очистка газа от сажи и золы происходит при тойже температуре. Очищенный газ поступает ваппарат 4 для сорбции сероводорода. Здесьпродукты газификации контактируют с сорбирующим агентом, после чего насыщенный сероводородом сорбирующий агент идет на регенерацию, а очищенные от серы, сажи и золыпродукты газификации попадают в камерусгорания 5, куда подается вторичный воздух.Получающиеся продукты сгорания используются в качестве рабочего тела в энергетической установке. Степень очистки...
Устройство для измерения чувствительности термочувствительных элементов
Номер патента: 259265
Опубликовано: 01.01.1970
Автор: Шаров
МПК: G01R 29/00
Метки: термочувствительных, чувствительности, элементов
...б. В три плеча основного мосла 7 включены резисторы 8 - 11. В четвертом плече основного моста включена диагональ дополнительного моста 2, в три плеча ко торого включены резисторы 12 - 15, а в четвертом плече измеряемый термистор или боло- метр. При включении переключателя 1 б дополнительный мост шунтируется резистором 17, В диагональ моста 2 вк,лючен индикатор 18 15 разбаланса по постоянному току, Цепь компенсации содержит потенциометр 19, батарею 20 и отсчетный прибор 21, проградуированный в единицах чувствительности. Цепь компенсации подключается к диагонали основного моста посредством переключателя 22.Когда переключатели находятся в положении, показанном на чертеже, дополнительный мост балансируется регулировкой величины...
Сцепной прибор для подвижного состава подвесных
Номер патента: 255332
Опубликовано: 01.01.1969
Авторы: Барат, Шаров
МПК: B61B 12/12
Метки: подвесных, подвижного, прибор, состава, сцепной
...по А - А на фиг, 1. Сцепной прибор состоит из неподвижной 1 н подвижной 2 губок, зажимающих канат 3. Подвижная губка 2 шарнирно соединена с тягой 4, которая выполнена из двух частей, поворотных относительно оси 5. На оси 5 шарнирно установлен коленчатый рычаг б, поворачивающийся вокруг второй оси 7, закрепленной в корпусе 8 подвижного состава.Рычаг б связан при помощи элементов 9 и 10 рычажной системы с управляющим рычагом 11. На конце рычага 11 имеется ролик 12, взаимодействующий с направляющей шиной255332 Фи.1оставнтеаь А, Чижик А. Абрамова Корре Рубан дакто Подписно раж 48 Заказ 515/1 пография, пр, Сапунов(на чертеже не показана), установленной на пути подвижного состава.. На тягу 4 надеты пакеты тарельчатых пружин 13, опирающиеся...
Лебедка с дистанционным управлением
Номер патента: 254742
Опубликовано: 01.01.1969
Авторы: Чермалых, Шаров
МПК: B66D 1/40
Метки: дистанционным, лебедка, управлением
...плоскости барабана. Под действием пружины 4 собачка 12 упирается своим зубом в храповое колесо 14, а связанная с ней собачка 3 не соприкасается с крановым колесом 5. Во время свободного сматывания каната с барабана этн детали не изменяют своего положеПри включении двигателя на прямое вращение снацала начинает вращаться по стрелке А шкив 1 вместе с собачками 3 и 12. Так как при этом храповое колесо 14 остается/ 17 Редактер В. Торопова ставитель ф. Тищен Корректор О. И. Усов Заказ 414/ ираж 480 писно ЦНИИПИ Типографи Сапунов 3неподвижным, то собачка 12 поворачива "етсяи вокруг оси 11, что дает возможностьпружине 4ру вве.ти сооачку 3 в зацепление схраповым колесом 5, которое также пово аается вместе с тормозной лентой 7й и черезу,...
Устройство для автоматического регулирования плотности тока в гальванической ванне
Номер патента: 254297
Опубликовано: 01.01.1969
Авторы: Спиваков, Шаров
МПК: C25D 21/12
Метки: ванне, гальванической, плотности
...с сигналом датчика тока ванны используется для коррекции вольт-амперной арактеристнки.На чертеже изображена сема предлагаем ого устройства.Известно, что напряжение на электрода ванны может быть выражено следующей формулой: Для воспроизведения напряжения по этомууравнению в ванну 1 помещают кондуктометрнческий датчик 2, от которого получают сигнал, пропорциональный удельному сопротнвленшо электролита оз, Это напряжение подают на вод схемы умножения 3. Туда же подается напряжение от датчика тока ванны 4, сигнал с которого пропорционален й(1)/В Полученное на выоде 1 запряженпе, равное 15 я, - "- -- , подают на вод сумматора 5.т1-1 а второй вод сумматора подают сигналзв снимаемый с датчика 6 анодной поляризации, а на третий вод -...
Устройство для регулирования уровня воды в оросительном канале
Номер патента: 252927
Опубликовано: 01.01.1969
Автор: Шаров
МПК: E02B 13/02, E02B 7/42
Метки: воды, канале, оросительном, уровня
...кронштейном 18, укрепленным на оси 4 затвора 1, Уол между тягой 17 и кронштейном 18 близок к 180", в результате чего прп малом перемещении гайки 1 б кронштейн 18 поворачивает ось 4 затвора 1 на значительный угол. Ось 4 и подшиппиковая опора 15 связаны балкой 19, так как расстояние между ними должно строго фиксироваться.Работа устройства иллюстрируется уравнением равновесия:Р сова;Я 2д со В2 3де В - ширина колодцР - радиус поплавд, - угол открытияЯд в вес добавочногдействующийвающий момен1(д - радиус груза ЯМомент веса затвораротивовеса, и поэтохтключены.3Из уравнения следует, что затвор при любых углах открытия поплавка находится в равновесии, всли к его собственному весу приложены давление воды на лобовую поверхность колодца и...
Вальцовый затвор
Номер патента: 252200
Опубликовано: 01.01.1969
Автор: Шаров
МПК: E02B 7/38
...вальцовые затворы, включающиезубчатую рейку и валец.Цель изобретения - повысить точность регулирования заданного горизонта воды.Достигается это тем, что валец выполнен сотверстиями, причем в расположенном со стороны нижнего бьефа отверстии смонтированрегулирующий заполнение вальца клавдиан, 10Последний вьсполнен с двуплечим,рычагом,одно, плечо которого тросо-блочной системойсоединено с коромыслом, несущим на свободном конце поплавок. 15зоб ажен описываемый вальНа чертеже и рцовый затвор.Затвор имеет валец 1 и зубчатую рейку 2. Со стороны верхнего бьефа в вальце имеется отверстие 3 малого диаметра для заполнения 2 вальца водой во всех положениях его открытия. Со стороны нинонего бьефа валец имеет отверстие 4 большего диаметра. Отверстие...
Высокоскоростной молот
Номер патента: 251357
Опубликовано: 01.01.1969
Авторы: Беленький, Бочаров, Шаров
МПК: B21J 7/24
Метки: высокоскоростной, молот
...19, выполненным в пусковом плунжере, через управляемый клапан с гидросистемой. Пусковой плунжер 6 размещен на домкрате 20. На верхней траверсе 11 установлен регулируемый упор 21, ограничивающий ход верхней бабы 2 вверх.В исходной перед ударом позиции бабы высокоскоростного молота разведены и находятся в своих крайних положениях. Полости ресиверов 4 заполнены газом высокого давления. Поршни 22 вместе со штоками и гайками 14 возвратных цилиндров 8 находятся в крайнем верхнем положении. Нижняя баба 3 торцом полости 15 опирается на торец пускового плунжера 6. При этом, камера Б каналом 19 через управляемый клапан связана со сливом, а камера А для компенсации утечек каналом 18 через управляемый клапан соединена с гидросистемой.Усилие от...
