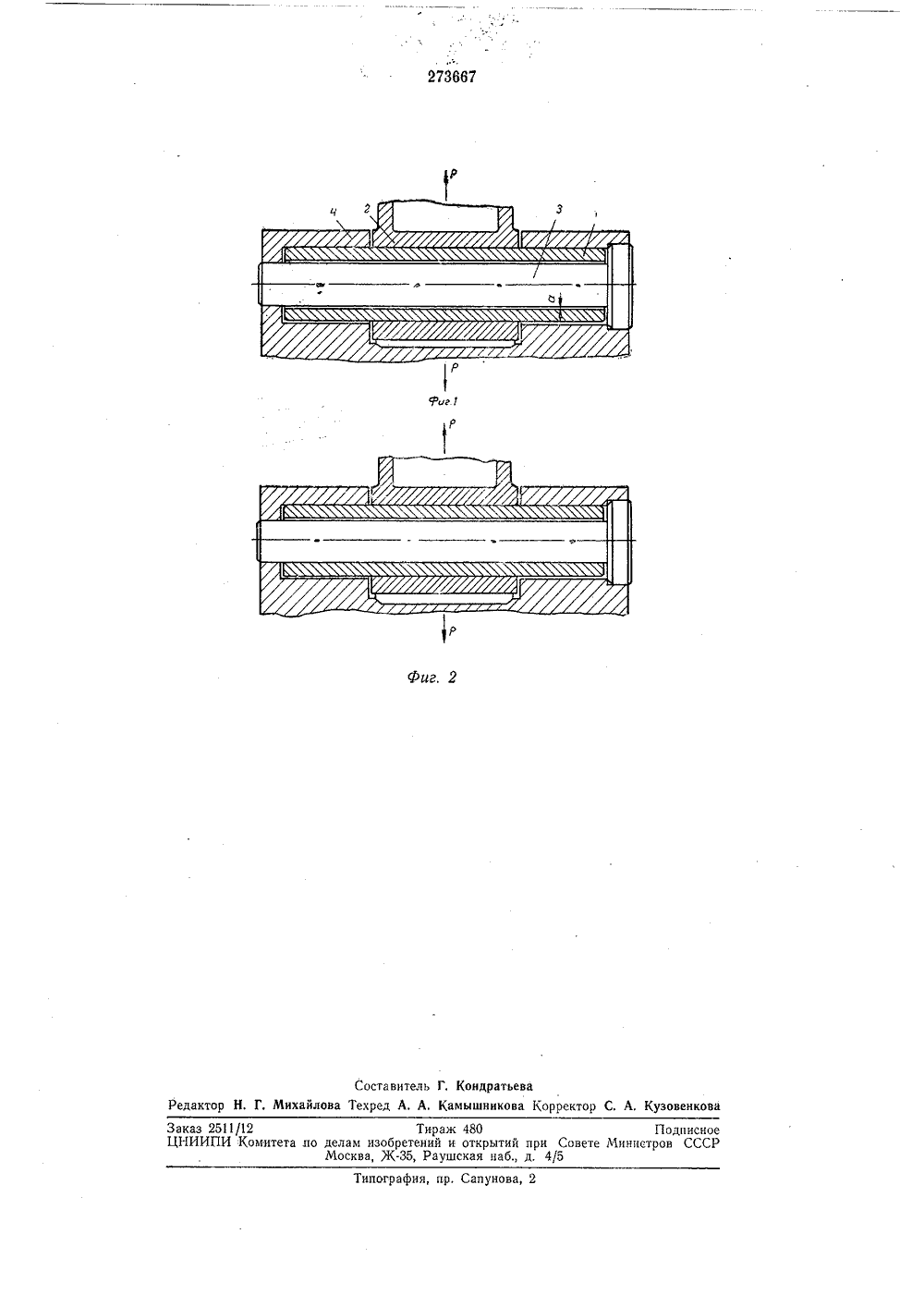

273667

Номер патента: 1588931

Опубликовано: 30.08.1990

Авторы: Недорезов, Петров, Соколова

МПК: B62H 1/02, F16B 21/00

Метки: одностепенного, ось, шарнира

...соединенные поперечиной 3 и имеющие на верхних концах несущие пластины 4, ширина которых не меньше ширины кронштейнов опоры 5 с выступающими назад петлеобразными проушинами 6. входящими во внутреннюю полость кронштейнов опоры 5 и образующими отверстия 7, в которых проходят стопорящие элементы 8. Концы полого цилиндрического стопорящего элемента перфори рованы по дуге его окружности незамкнутыми пазами 9. Кронштейны опоры 5 смонтированы нг боковых трубах 10 рамы мотоцикла.Для того, чтобы прикрепить откидывающуюся опору 1 к кронштейну 5, необходймо совместить отверстия 12 в кронштейне 5 с отверстиями 7 опорь:, образованными выступающими назад петлеобразными проушинами 6, а зате;. сквозь них пропустить стопорящий элемент 8 и надеть...

Номер патента: 1659773

Опубликовано: 30.06.1991

Авторы: Бурдиян, Ефремкин, Мамон, Пистунов, Семеринов

МПК: G01M 13/04, G01N 3/56

Метки: испытания, шарниров, шаровых

...не меньше а 2 наибольшего угла наклона двуплечего коромысла 7, Угол, под которым срезана труба - направляющая 2 и цилиндрползун 1 - Р не менее 90. Узел нагрукения выполнен в виде оси 21, проходящей через центр сферической опоры 3 перпендикулярно плоскости ее качания и установленной концами в станине 1 и нэжимном элементе 2, штока 22, один конец которого соединен с осью 21, упругого элемента 23, связанного с другими концом штока, нагружающего винта 24, установленного с возможностью перемещения по резьбовому отверстию, которое выполнено в поперечной планке 5.Устройство снабжено дополнительными упругими элементами 25, предназначенными для поджима элемента 2 к сферической опоре 3, гайками 26, установленными на резьбовой части стоек...

Номер патента: 888019

Опубликовано: 07.12.1981

Авторы: Думчус, Евдокимов, Мелешко, Щербина

МПК: G01N 19/02

Метки: износ, испытания, трение, цилиндрических, шарниров

...щий вид; на фиг. 2 - узел трефиг. 3 - разрез А - А на фиг. 2.Устройство содержит станину 1, держатели 2 и 3 соответственно испытуемого образца 4 и контробразца 5, узел 6 нагружения образца 4 и контробразца 5, датчики, 888019например тензодатчики 7 и 8 измерения момента трения и нормального нагружения, привод 9 возвратно-качательного контробразца 5, ползун 10, тела 11 качения и упругие элементы 12 и 13.Привод 9 включает ременную передачу 14, редуктор 15, маховики 16 и 17 с кривошипами 18 и 19, от которых движение передается через шатуны 20 и 21 на держатель 3 контробразца 5, Ползун 10 установлен на станине 1 с возможностью перемещения в направляющих 22 и 23. Узел 6 нагружения включает закрепленные на станине 1 кронштейн 24 и пальцы...

Номер патента: 1142774

Опубликовано: 28.02.1985

Авторы: Неделенко, Слепухин, Снаговский, Титаренко

МПК: G01N 3/56

Метки: износ, испытания, стенд, трение, шарниров

...натрениа и износ.Стенд содержит плиту 1, предназначенную для размещения элемента 2 шар нира, держатель 3 второго элемента4, узел 5 радиального нагруженияэлементов 2 и 4, привод б. Стендснабжен установленной на держателе3 втулкой 7, закрепленной на последней рамкой 8, охватывающей элементы2 и 4 шарнира, связанным с рамкой 8дополнительным приводом 9, разгружающими гидроцилиндрами 10, соединенными с узлом 5 радиального нагружения.Узел 5 радиального нагруженияэлементов 2 и 4 выполнен в виде пружины и включает винт 11, гайку 12, планку 13 и дополнительную пружину 14, отжимающую держатель 3 при снятии радиальной нагрузки от узла 5. Привод б соединен с держателем 3 через эксцентриковый узел 15 и тягу 16, Дополнительный привод 9 выполнен в...

Номер патента: 810451

Опубликовано: 07.03.1981

Автор: Клушин

МПК: B24B 13/00

Метки: оптическихдеталей

...расположенного на шпинделе инструмента и кинематически связанного с ведущим элементом.На фиг.1 изображено устройство, вид сверху, на фиг.2 - разрез А-А на фиг.1; на фиг.3 - разрез Б-Б на фиг.2.Устройство для обработки оптических деталей снабжено механизмом вра" щения инструмента, содержащим ведущий элемент 1, установленный на не- вращающейся оси 2, которая расположена в корпусе 3.Корпус 3 установлен на шатуне 4, имеющем выдвижную часть 5, в опорах которой установлен вал 6 и шпиндель ).5 Последний,имеет инструмент 8, который контактирует с обрабатываемой деталью 9Шатун 4 имеет противовес 10 н установлен на шарнирах 11, ось которых соосна с осью шарнира 12. Невра"щающаяся ось 2 шарниром 12 соединена с пальцем 13 кривошипа 14....
