Овсеенко
Устройство для защиты турбореактивного двигателя самолета от попадания посторонних предметов
Номер патента: 747067
Опубликовано: 10.05.2005
Авторы: Алексеев, Брянцев, Вагранский, Овсеенко, Савушкин
МПК: B64D 33/02
Метки: двигателя, защиты, попадания, посторонних, предметов, самолета, турбореактивного
Устройство для защиты турбореактивного двигателя самолета от попадания посторонних предметов, содержащее защитную сетку и несущий ее каркас, образованный прямоугольными секциями с взаимноперпендикулярными опорными элементами, из которых продольные расположены вдоль боковых стенок, а поперечные параллельны осям поворота регулируемой панели и рычага, взаимодействующего со штоком приводного механизма, отличающееся тем, что, с целью повышения надежности защиты, упрощения монтажа и эксплуатации, устройство снабжено промежуточной качалкой, имеющей шарнир в месте соединения ее с крайним поперечным элементом каркаса, секции которого соединены между собой шарнирно, и шарнир в месте соединения...
Устройство навески стабилизатора летательного аппарата
Номер патента: 450450
Опубликовано: 10.05.2005
Авторы: Алексеев, Брянцев, Овсеенко
Метки: аппарата, летательного, навески, стабилизатора
Устройство навески стабилизатора летательного аппарата, содержащее полуось, жестко соединенную со стабилизатором, и упорный подшипник со стаканом, охватывающим ось стабилизатора, отличающееся тем, что, с целью повышения надежности работы устройства навески, стакан выполнен с фланцем, опирающимся на упорный подшипник, установленный между опорной чашкой и зажимным диском, в центре которого закреплен палец, свободный конец которого расположен в подшипнике фланца стакана.
Цельноповоротный стабилизатор летательного аппарата
Номер патента: 515333
Опубликовано: 20.04.2005
Авторы: Алексеев, Брянцев, Булыгин, Вагранский, Овсеенко
МПК: B64C 5/02
Метки: аппарата, летательного, стабилизатор, цельноповоротный
Цельноповоротный стабилизатор летательного аппарата, содержащий лонжерон с нервюрами и ось поворота с опорными подшипниками, отличающийся тем, что, с целью уменьшения веса и упрощения конструкции, корневая часть лонжерона выполнена в виде Z-образной балки, на горизонтальных участках которой расположены опорные подшипники оси поворота, а хвостовик лонжерона непосредственно соединен с приводом поворота стабилизатора.
Шарнир поворота крыла изменяемой стреловидности
Номер патента: 379130
Опубликовано: 10.03.2005
Авторы: Алексеев, Брянцев, Булыгин, Овсеенко, Цыганков
МПК: B64C 3/40
Метки: изменяемой, крыла, поворота, стреловидности, шарнир
Шарнир поворота крыла изменяемой стреловидности, содержащий ось, соединяющую проушины центроплана и поворотной части крыла и установленную одним концом посредством радиально-сферического подшипника в нижней проушине центроплана, отличающийся тем, что, с целью повышения надежности шарнира и снижения веса, другой конец оси заключен в сферическую обойму с подпятником, установленную в верхней проушине центроплана и образующую радиально-сферический и упорный подшипники скольжения, при этом упорный подшипник оперт на регулировочную втулку, соединенную с осью, а ось связана посредством пальцев с поворотной частью крыла.
Шарнирный узел крыла с изменяемой в полете стреловидностью
Номер патента: 493997
Опубликовано: 10.03.2005
Авторы: Алексеев, Брянцев, Вагранский, Овсеенко
МПК: B64C 3/40
Метки: изменяемой, крыла, полете, стреловидностью, узел, шарнирный
Шарнирный узел крыла с изменяемой в полете стреловидностью, содержащий проушины центроплана с плавающими сферическими элементами, соединенные с проушинами поворотной консоли крыла, к которым приварен стакан, на пальце которого закреплена сферическая пята, расположенная в обойме, и каретку, подвижную вдоль направляющих, отличающийся тем, что, с целью улучшения условий сборки и эксплуатации и повышения надежности работы шарнира, в отверстиях обоймы закреплены подпружиненные штыри, нижние концы которых соединены с кареткой, на которой установлен клин, взаимодействующий с обоймой.
Шарнирный узел крыла с изменяемой в полете стреловидностью
Номер патента: 493996
Опубликовано: 10.03.2005
Авторы: Алексеев, Брянцев, Булыгин, Вагранский, Овсеенко
МПК: B64C 3/40
Метки: изменяемой, крыла, полете, стреловидностью, узел, шарнирный
Шарнирный узел крыла с изменяемой в полете стреловидностью, содержащий проушины центроплана с плавающими сферическими элементами, соединенные с проушинами поворотной консоли крыла крепежными элементами, опору, взаимодействующую с поворотной консолью крыла и выполненную в виде съемного конусного кронштейна, несущего на конце сферическую пяту, на которой установлены подпятники, отличающийся тем, что, с целью упрощения компоновки узла, облегчения условий сборки и эксплуатации, в нем опора установлена на стенке центроплана, а подпятники сферической пяты опоры жестко закреплены на ней посредством пальца, причем нижний подпятник опирается на выступ нижней проушины, а верхний - на резьбовой...
Устройство для навески органов управления летательного аппарата
Номер патента: 286508
Опубликовано: 10.03.2005
Авторы: Алексеев, Брянцев, Булыгин, Вагранский, Гаврилов, Луковцев, Овсеенко
МПК: B64C 9/08
Метки: аппарата, летательного, навески, органов
Устройство для навески органов управления летательного аппарата, например щитков горизонтального оперения, состоящее из оси навески щитка и цилиндра привода, отличающееся тем, что, с целью повышения критической скорости флаттера на крейсерских режимах полета, устройство снабжено стопорным механизмом, выполненным в виде расположенного на стабилизаторе силового цилиндра, шток которого соединен с серьгой, шарнирно подвешенной на нервюре указанного стабилизатора и охватывающей ролик, смонтированный на оси хвостовика нервюры щитка, поворот которого вызывает взаимодействие хвостовика с регулируемым упором.
Крыло летательного аппарата
Номер патента: 343537
Опубликовано: 10.03.2005
Авторы: Алексеев, Брянцев, Булыгин, Овсеенко
МПК: B64C 3/28
Метки: аппарата, крыло, летательного
Крыло летательного аппарата, содержащее силовой каркас, обшивку и секционированный по размаху носок крыла, отличающееся тем, что, с целью повышения надежности работы крыла при интенсивном аэродинамическом нагреве, секция носка соединена с силовым каркасом крыла в трех разнесенных относительно плоскости хорд точках с помощью шарнирно сочлененных с носком и силовым каркасом крыла двух крайних вертикальных и среднего горизонтального кронштейнов треугольной формы, обращенных к носку вершинами угла, со сферическими подшипниками в узлах сочленения с носком, причем крайние кронштейны выполнены с горизонтально расположенными выше плоскости хорд шарнирами сочленения с носком и вертикально...
Шарнирное соединение неподвижной и поворотной частей крыла изменяемой стреловидности
Номер патента: 396949
Опубликовано: 10.03.2005
Авторы: Алексеев, Брянцев, Булыгин, Луковцев, Овсеенко
МПК: B64C 3/40
Метки: изменяемой, крыла, неподвижной, поворотной, соединение, стреловидности, частей, шарнирное
Шарнирное соединение неподвижной и поворотной частей крыла изменяемой стреловидности, содержащее ось поворота, установленную в радиально-сферических подшипниках, отличающееся тем, что, с целью упрощения сборки, ось поворота выполнена конической, а в проушине поворотной части крыла установлена разделенная втулка с внутренней конической поверхностью, при этом коническая ось и разрезная втулка закреплены в проушине поворотной части крыла с помощью клина.
Устройство для зондирования и приема сложных фазоманипулированных сигналов на основе кодов баркера
Номер патента: 1538710
Опубликовано: 20.05.1996
Авторы: Литюк, Овсеенко
МПК: G01S 13/00
Метки: баркера, зондирования, кодов, основе, приема, сигналов, сложных, фазоманипулированных
1. Устройство для зондирования и приема сложных фазоманипулированных сигналов на основе кодов Баркера, содержащее приемопередающую антенну, соединенную через антенный переключатель с первым входом радиоприемного блока, квадратурный выход которого соединен с квадратурным входом первого коммутатора, первый и второй квадратурные выходы которого подключены к входу согласованного фильтра первого кода Баркера и к входу согласованного фильтра второго кода Баркера соответственно, квадратурные выходы фильтров соединены соответственно с первым и вторым квадратурными входами второго коммутатора, последовательно соединенные блок формирования первого и второго кодов Баркера и когерентный радиопередающий блок, первый выход которого подключен к второму...
Силовой замок для крепления люков летательных аппаратов
Номер патента: 590900
Опубликовано: 27.02.1995
Авторы: Алексеев, Баранов, Брянцев, Голдаков, Овсеенко, Цыганов
МПК: B64C 1/14
Метки: аппаратов, замок, крепления, летательных, люков, силовой
СИЛОВОЙ ЗАМОК ДЛЯ КРЕПЛЕНИЯ ЛЮКОВ ЛЕТАТЕЛЬНЫХ АППАРАТОВ, содержащий втулку и корпус, в прямоугольном отверстии которого расположен подпружиненный штырь, несущий стопорную шайбу, отличающийся тем, что, с целью улучшения эксплуатационных характеристик замка, в нем на верхней поверхности корпуса выполнен кольцевой конусный выступ, входящий в ответную кольцевую конусную проточку, выполненную на нижней поверхности втулки, причем средняя часть штыря имеет форму многогранника, взаимодействующего своими гранями с боковыми стенками прямоугольного отверстия.
Способ обогащения высокоглинистых калийных руд
Номер патента: 1653242
Опубликовано: 23.08.1992
Авторы: Александрович, Коршук, Овсеенко, Савинчук, Старостина
МПК: B03D 1/004
Метки: высокоглинистых, калийных, обогащения, руд
...ндГр 15 иаЫИЦОМ (ПРататИП), ДМИЦаМ С СОСОВЬМмаслом (базовый объект).П р и м е р 1. Навеску сильницитавой руды (содержание ц,о, 13,5%)дереиашГаот с наспецы соленымРаСтВОРОМ ПРИ Сост(гнПЕЦИИ ЖИДКаГак твердому Х:111=-1,35 р затем нвадятгг,аниоцоактипгц 33 р ед гент-собиратель(О, 5%-цый ра створ актилсульфдтаНдТрИЯ) В КОИЧЕСТЕ(Е 120 Г/Т р 5 гдЫ.Затем смесь флотиругот,. Палученцыйчерново коццецтрдт обрдбдтывдотБа-ИЩ (расход 300 г/т) и паднергаготвторичной флотдции с эмульсией дмица са смолами пирголизд тяжелых (ракций нефти (30 г/т солянокислага актадециламица н вде 17,-нага раствораИ 5 Г/Т СМОЛЪ Пирглиэд ТЛЖЕ 3 Ьх (ргдг(ций неФти) н качестве редгегГа-саб 3 рателя.Получагот каццентрдт, содержсщий8787 КС 1 с изнлечецпем 9451%р тогдаь,50как...
Способ флотации калийсодержащих руд
Номер патента: 1738365
Опубликовано: 07.06.1992
Авторы: Борода, Горбачев, Коник, Коршук, Можейко, Овсеенко, Субоч
МПК: B03D 1/001
Метки: калийсодержащих, руд, флотации
...г/смэ, вязкость выше 75 30 усл,град. Массовая доля Фракции, выкипающей до 230 С, 8 - 20 О, растворимость одной части в 50 ч, воды полная, температура вспышки е открытом тигле не ниже 120 С. температура самовоспламенения .285 С, 35 температура начала кипения 182 ОС, Реагент СОПприменяется е лакокрасочной промышленности, при приготовлении искусственных кож, е цветной металлургии. Ранее, в качестве флоторезгентз не применялся. 40Способ проверялся при флотации сильвинитовой руды Старобинского месторождения крупностью меньше.0,5 мм при содержании КО 28,8 и нерастворимого остатка (н;о,) 2,7-3,8%. Результаты Флота ции с новым вспениеателем сравнивались с данными, полученными при использовании в качестве вспенивателя реагента Т(прототип) и...
Способ флотации калийсодержащих руд
Номер патента: 1710137
Опубликовано: 07.02.1992
Авторы: Горбачев, Коршук, Можейко, Нос, Овсеенко
МПК: B03D 1/001
Метки: калийсодержащих, руд, флотации
...солей высших алифатических аминов. Кроме того, значительно повышается скорость осветления глинистосолевых суспензий и, следовательно, снижается содержание глинисто-карбонатных шламов в концентрате, что и обеспечивает лучшие флотационные свойства предлагаемого сочетания реагентов при обогащении полезных ископаемых, Вспениватель проверялся при флотации сильвинитовой руды крупностью до 0,5 мм при содержании КС 25,4, нерастворимого остатка (н.о.) 3,2 , Результаты флотации сравнивались с данными, полученными при флотации такой руды при применении в качестве вспенивателя известного КОДК и соснового масла (баэовый объект).П р и м е р 1. Навеску сильвинитовой 10 руды в количестве 50 г перемешивают с насыщенным солевым раствором при...
Способ флотационного обогащения калийсодержащих руд
Номер патента: 1645023
Опубликовано: 30.04.1991
Авторы: Александрович, Коршук, Овсеенко, Старостина
МПК: B03D 1/004
Метки: калийсодержащих, обогащения, руд, флотационного
...Флотации сравнивались с15данными, полученными при примененииоктилсульфата натрия (прототип),ОДА с сосновым маслом (базовый объект).20П р и и е р 1. Навеску сильвинито-вой руды в количестве 50 г перемешивали с насыщенным раствором КС 1 + ИаС 1при соотношении твердого к жидкомуТ:6=1:3,5 в лабораторной Флотомашине с объемной камеры 150 см в течение 3 мин, после чего вводится реагент-депрессор в виде 17-ного водного раствора Иа-КМЦ в количестве600 г/т, агитируют 3 мин, затем подается эмульсионная смесь собирателя(октилсульфат натрия - 80 г/т + кубовый остаток производства хлорэтила20 г/т) . Руду кондиционируют 1 мини затем Флотируют. Пенный продуктФлотации (концентрат) и камерный продукт (хвосты) отделяют от насыщенного 35солевого раствора...
Способ определения тяжести состояния больного
Номер патента: 1456891
Опубликовано: 07.02.1989
Авторы: Мустафа, Овсеенко, Петраченко, Семенова, Сушко
МПК: G01N 33/48
Метки: больного, состояния, тяжести
...электроотрицательных ядер здоровых детей того же возраста, чтд14соответствовало тяжести состояния по данным клинического обследования.П р и м е р 4. Больная О 5 лет. Заболела остро, Жалобы на недомогание, слизистое отделение из носа, сухость и жжение в носу, саднение и боли в горле при глотании, затруднение носового дыхания, сухой кашель, При объективном обследовании установлено нарушение общего состояния ребенка, что проявлялось вялостью. Кожа предверия носа была раздражена, слизистая носа - красная, набухшая. Отмечалось выделение иэ носа слизисто-серозного секрета, которое продолжалось 5 дней. Температура тела быпа повышена до 37,5 С и держалась на субфебрильных цифрах на протяжении двух дней. Шейп,е лимфоузлы были...

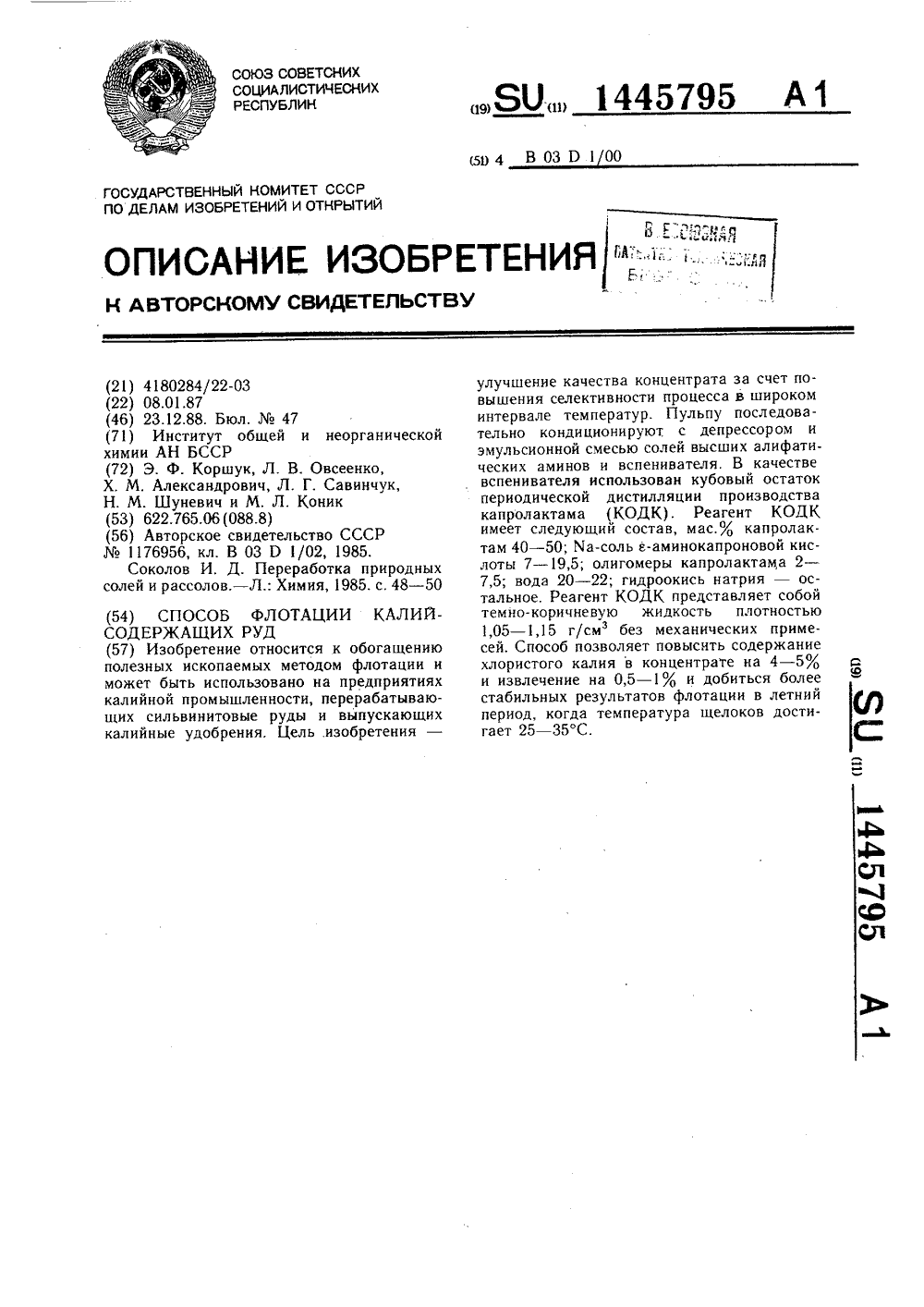

Способ флотации калийсодержащих руд
Номер патента: 1445795
Опубликовано: 23.12.1988
Авторы: Александрович, Коник, Коршук, Овсеенко, Савинчук, Шуневич
МПК: B03D 1/00
Метки: калийсодержащих, руд, флотации
...карбонильные соединения, обусловливающие образование разветвленного и частично сшитого поликапроамида. Пример 1. Навеску сильвинитовой руды перемешивают с насыщенным солевым раствором при соотношении твердого к жидкому Т;Ж=1:3,5 в течение 3 мин, после чего вводят реагент-депрессор в виде 1 о"-ного водного раствора Ха-КМЦ, агитируют, затем подается эмульсионная смесь собирателя с реагентом-вспенивателем - кубовым остатком периодической дистилляции производства капролактама, После этого руду кондиционируют в течение 1 мин и затем флотируют.Пенный продукт флотации (концентрат) и камерный продукт (хвосты) отделяются от насыщенного солевого раствора на воронках Бюхнера. Обезвоженные продукты флотации высушивают, взвешивают, истирают до...
Способ флотации калийных руд
Номер патента: 1438840
Опубликовано: 23.11.1988
Авторы: Александрович, Коник, Коршук, Овсеенко, Савинчук, Субоч
МПК: B03D 1/02
Метки: калийных, руд, флотации
...АТК при соотношении 3:7, суммарный расход бО г/т) с реагентом вспенивателем - кубовым остатком производства этилкарбитола. Руду кондиционируют в течение 1 мин и затем, Флотируют.Пенный продукт Флотации (концентрат) и камерный продукт (хвосты) отделяются от насьпценного солевого раствора на воронках Бюхнера, Обезвоженные продукты Флотации высушивают,источника эфиров дизтиленгликсля вводят кубовый остаток производства этилкарбитола состава, мас.7:Диэтиленгликоль 0,5 - 2,0Зтилкарбитол 5, 0-10,0Тяжелые продуктыуплот не ния до 90Карбитолы - торговое название простых моноэфирсв КО(СН,Сн 0)ОН и дизфиров КО(СНСН 0)ОК дизтиленгликоля. Кубовый остаток производства этилкарбитола получается в процессе производства этилкарбитола из...
Способ сборки теплообменника
Номер патента: 1295188
Опубликовано: 07.03.1987
Авторы: Головин, Гуреев, Мишарин, Овсеенко, Сорокин
МПК: B21D 53/06, F28D 7/16
Метки: сборки, теплообменника
...трубозахватной траверсы1 на консольные участки каждую прямолинейную трубу 7 горизонтального ряда подвергают поперечному изгибу относительно звеньев - опор цепноготранспортера 8.При этом зажимы 2 траверсы 1 располагают между трубами 7, а сами 35тРУбы деформируют в упругой области,изменяя их форму с прямолинейной навыпуклую дугообразную и уменьшаяза счет этого расстояние между торцами каждой трубы на обратимую величи- фну, позволяющую установить их грузоподьемным устройством между несущимирешетками 4 и 5,С помощью рукоятки 3 производятповорот зажимов 2, вокруг своих осей,в результате чего деформированные 88 2трубы 4 зажимают в траверсе 1, сохРаняя заданный цепным транспортеромшаг распоЛожения труб в горизонтальном ряду,Соориентировав с...
Способ получения на торцовой поверхности патрубка разделки под сварное соединение его с цилиндрическим сосудом
Номер патента: 1294502
Опубликовано: 07.03.1987
Авторы: Клюшин, Нечаев, Овсеенко, Хованов
МПК: B23C 3/00
Метки: патрубка, поверхности, разделки, сварное, соединение, сосудом, торцовой, цилиндрическим
...Научно-производственное объедипо технологии машиностроения(54) СПОСОБ ПОЛУЧЕНИЯ НА ТОРЦОВОЙ ПОВЕРХНОСТИ ПАТРУБКА РАЗДЕЛКИ ПОД СВАРНОЕ СОЕДИНЕНИЕ ЕГО С ЦИЛИНДРИЧЕСКИМ СОСУДОМ (57) Изобретение относится к обработке резанием и может быть использовано для разделки торцовых поверхностей труб. Для повышения производительности обработки одновременно осуществляют обработку одноименных участков поверхности двух патрубков, размещенных равномерно по окружности планшайбы, с использованием дополнительной фрезы, расположенной под углом к первой, равным углу между осями патрубков, при этом планшайбе сообщают вращение вокруг оси соединяемого с патрубком сосуда, а комплекту фрез - возвратно-поступательное движение по этой оси. 2 ил.1294502 С С гигпприн...
Способ изготовления изделия типа полукорпуса трубопроводной арматуры
Номер патента: 1250355
Опубликовано: 15.08.1986
Авторы: Воронов, Горбатенко, Губин, Гуревич, Мошнин, Овсеенко, Ромашко, Ходов
МПК: B21D 22/00
Метки: арматуры, изделия, полукорпуса, типа, трубопроводной
...заготовка; на фиг. 3 - куполообразная заготовка с предварительно сформированным наружным патрубком; на фиг. 4 - полукорпус арматуры трубопровода.Способ осуществляют следующим образом. 20Из полусферической с центральным отверстием заготовки, вытянутой из листа, или трубной заготовки продольным обжимом осуществляют предварительное формование наружного патрубка с набором метал 25 ла и приданием заготовке куполообразнои формы.После получения заготовки куполообразной формы осуществляют раздачу отверстия заготовки на участке наружного патрубка и осадку его с раздачей отверстия на участке формообразования внутреннего патрубка.Примером конкретного выполнения предлагаемого способа может служить изготовление заготовки корпуса задвижки с...
Способ разделки кромок под сварку патрубка с цилиндрическим сосудом
Номер патента: 1225743
Опубликовано: 23.04.1986
Авторы: Клюшин, Овсеенко, Скворцов, Хованов, Ходаков
МПК: B23K 31/06
Метки: кромок, патрубка, разделки, сварку, сосудом, цилиндрическим
...СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к сварке и может быть использовано в энергетическом, химическом и других отраслях машиностроения при сварке патрубков, штуцеров или фланцен в резервуары, сосуды давления и тому подобное преимущественно многопроходной автоматической сваркой под флюсом.Целью изобретения является упрощение процесса сборки патрубка с сосудом.На фиг. 1 представлен стык патрубка с сосудом с разделкой кромок под сварку, вид спереди; на фиг. 2 - то же, вид сбоку.Патрубок 1 выполнен со ступенчатой наружной поверхностью. Переходный участок А между ступенями в виде конуса с переменным углом наклона образующей к 15...
Способ нагрева поверхности заготовки при обработке резанием
Номер патента: 1192903
Опубликовано: 23.11.1985
Авторы: Альшанников, Клауч, Нестеров, Овсеенко, Оганесян, Старченко, Стрекалов, Чуйко, Шапиро, Шестеркин
МПК: B23B 1/00
Метки: заготовки, нагрева, обработке, поверхности, резанием
...Изменение по ширине поверхности резания амплитуды продольных колебаний приводит к созданию в зоне нагрева изменяющегося по ширине поверх- ности срезаемого слоя удельного теплового потока. При этом со стороны обработанной поверхности устанавливается минимальная амплитуда, обеспечивающая требуемый прогрев металла без его оплавления. Установление с противоположной стороны амплитуды продольных колебаний на 20-ЗОЕ боль) ше минимального значения вызывает рассредоточение тепла. Это приводит к выравниванию температурного поля по ширине резания.На чертеже, представлена схема выполнения процесса согласно предлагаемому способу с изменяющейся амплитудой продольных колебаний.По предлагаемому способу обработана цилиндрическая...
Способ уменьшения слеживаемости азотосодержащего удобрения с продленным сроком действия
Номер патента: 1174419
Опубликовано: 23.08.1985
Авторы: Александрович, Коршук, Овсеенко
МПК: C05C 9/00
Метки: азотосодержащего, действия, продленным, слеживаемости, сроком, удобрения, уменьшения
...форсунок 20 мл раствора углеводородной смолы в ацетоне,что соответствует в пересчете на сухое вещество,0,4 г углеводородной смолы (0,0047.от массы удобрения ) и затем послеперемешивания во вращающемся барабане до получения оДнородного покрытия обрабатывают 3,6 г 10,036% отмассы удобрения ) расплава кубовогоостатка СЖК. Получают продукт, имеющий растворимость в воде эа 30 с 4092%, слеживаемость 0,5 кг/см2П р и м е р 2. Процесс ведут вусловиях примера 1, но углеводород- (ную смолу и кубовый остаток СЖК вводят в количестве 7 кг ( 0,07 мас.%) 45и 73 г 0, 8 мас . 7 ). Получают продукт, имеющий растворимость эа 30 с747, слеживаемость 0,4 кг/см 2, коэффициент скорости влагопоглощения0,086 мг/г.ч, тогда как по известному способу при,...
Устройство для гидродробеструйного упрочнения лопаток
Номер патента: 1155435
Опубликовано: 15.05.1985
Авторы: Клюшин, Овсеенко
МПК: B24C 3/04
Метки: гидродробеструйного, лопаток, упрочнения
...между собой по оси 19.Неподвижная губка 18 закреплена на каретке 14 с помощью винтов 20 с возможностью переустановки по круговому пазу 21. неподвижная губка 18 соединена с подвижной губкой 17 защелкой 22 с тарированной пружиной 23 и снабжена конечным выключателем 24, контактирующим с губкой 17 в положении максимального сближения с ней.Устройство работает следующим образом.Ползушку 10 перемещают по полому валу 11 и закрепляют на расстоянии соответствующем длине упрочняемой лопатки 25, Лопатку 25 устанавливают хвосто 5 10 15 20 25 30 креплена на каретке и снабжена концевым выключателем, а другая снабжена пружинной защелкой с тарированным усилием зажима. виком в опору 2, а головной частью пера - в открытый захватный механизм 16,...
Способ электрохимической обработки профильных поверхностей типа щели вращающимся электродом-инструментом в среде проточного электролита
Номер патента: 1134323
Опубликовано: 15.01.1985
Авторы: Давыдов, Жеренков, Овсеенко, Островский, Суменков, Хованов
МПК: B23H 1/04
Метки: вращающимся, поверхностей, проточного, профильных, среде, типа, щели, электродом-инструментом, электролита, электрохимической
...тем,,что согласно способу электрохимичес 40кой обработки профильных поверхностей типа щели вращающимся электродоминструментом в среде проточного элект.ролита, врезание электрода-инструмента в обрабатываемую поверхность осуществляют через токопроводящий мате.риал, который предварительно наносятна обрабатываемую поверхность, причем на время заглубления инструмента на 0,5-0,8 толщины этого материала ток отключают,На.чертеже изображена схема пред 1 лагаемого способа обработки концентраторов напряжений вращающимся электродом-инструментом.Способ осуществляют следующимобразом. 2На обрабатываемую поверхность 1 накладывают упругий токопроводящий элемент 2, закрепляют его механическими прижимами (не указаны) или приклеивают. Вращающимся...
Способ получения на торцевой поверхности патрубка разделки под сварное соединение
Номер патента: 1079377
Опубликовано: 15.03.1984
Авторы: Адам, Григорьев, Кобзев, Масленников, Овсеенко, Хованов
МПК: B23C 3/00
Метки: патрубка, поверхности, разделки, сварное, соединение, торцевой
...угольника 2 базируюти закрепляют обрабатъваемый патрубок 3,относительно оси вращения планшайбы 1 станка,идентично расположению патрубка 3 к оси 50сосуда, к которому его в дальнейшем приваривают. В качестве примера изображен натру.бок 3, ось которого смещена от диаметраль.ной оси сопрягаемого сосуда (на фиг,1 показа,на его условная наружная поверхность) на 55размер А, Во фрезерный шпиндель 4 карусель-но-фрезерного станка крепят фрезу 5 с угломнаклона режущих кромок, равным углу раскрытия поверхности сварочной разделки напатрубке в радиальной плоскости сосуда. Фрезу 5 выставляют так, чтобы ее ось вращениябыла параллельна зеркалу планшайбы 1 станкаи,пересекалась с ее осью вращения (с осьювращения сосуда),Схема, представленная на фиг, 2,...
Гидродробеструйная установка
Номер патента: 1006195
Опубликовано: 23.03.1983
Авторы: Жура, Клюшин, Овсеенко, Петросов
МПК: B24C 3/08
Метки: гидродробеструйная
...на ресивсрах 4, соединенных через клапан 5 с гидросистемой 6. Через камеры 1 и 2 проходят соответственно конвейеры 7 и 8. 11 опеременно ведущие 9 и ведомые 10 колеса, которые расположены сюответственно на осях 11 и 12, через муфты 13 и 14 сцепления связаны с приводными механизмами 5 и Л, причем приводной механизм 15 служит для рабочей подачи обоих конвейеров поперемено при включении муфты 13, и приводной механизм 16 - для быстрой подачи обоих конвейеров попеременно, при включении муфты 14. При этом муфты 13 и 14 включаются одновременно, но в противофазе, т. е. разные конвейерные линии. Каждая камера имеет переднюю 17 и заднюю 18 стенки, выполненные в виде шиберов,. оснащенных подьемным механизмом 19. На конвейерах.7 и 8 установлены...
Образец для исследования свойств поверхностного слоя профильного паза
Номер патента: 962786
Опубликовано: 30.09.1982
Авторы: Клюшин, Овсеенко, Хованов
МПК: G01N 1/28
Метки: исследования, образец, паза, поверхностного, профильного, свойств, слоя
...1 и 2, предназначенных для контроля левой и правой сторон исследуемого профиля, и состыкованных плоскостями А, Р., Н, Р 1 и А , О, Е и Р. предварительно подготовленными (травлением или ыпифованием) к исследованию. Исследуемый профильный паз располагают под углом от 30 мин до 3 град. относительно плоскости агыка с пересечением последней. Контроль поверхностного слоя на плоскостях А, В,ии АЪ, Птф Е 2 и Р часей об раэца йоэволяет получить качественные данные поверхностного слоя как по всему, периметру профиля (контроль проФиля в зоне участка ВС), так и по глубине залегания от профильного паза (контроль в зоне участка СР). Расположение профильного паза к плоскости стыка под углом 30 -Зо объясняется тем, что выполнение паза с углом менее...
Узел крепления ряда труб теплообменного аппарата
Номер патента: 958840
Опубликовано: 15.09.1982
Авторы: Кротов, Овсеенко, Овчар, Парахин, Сорокин, Сотников
МПК: F28F 9/26
Метки: аппарата, крепления, ряда, теплообменного, труб, узел
...одинотносительно другого в осевом направлениина расстояние, не превышающее их шириныНа фиг. 1 изображен узел; на фиг. 2 -разрез А. - А на фиг. 1.Узел крепления ряда труб 1, содержитустановленные на трубах 1 пластинчатыедистанционирующие элементы 2, которыесмещены один относительно другого на расстояние, не превышающее их ширины. Рядытруб 1 могут быть скреплены один с другимв местах касания дистанционирующих элементов 2 с образованием трубного пучка теплообменного аппарата, трубы 1 которого размещены в образованной при этом дистанционирующей решетке, состоящей из элементов 2, смещение которых в осевом направлении позволяет повысить жесткость узла (ез увеличения его веса.Использование предлагаемого узла позволяет повысить жесткость и...
