Нечаев

Номер патента: 1633280

Опубликовано: 07.03.1991

Авторы: Воронин, Дворников, Нечаев

МПК: G01B 15/00

Метки: конструкций, перемещений

...12Паразитное радиоизлучение устраняется припомощи радиопоглощающих покрытий 13.Устройство работает следующим образом,СВЧ-сигнал генератора 2 подводитсяк антенне 5 и излучается в направлении полусферического отражателя 1,укрепленного на испытуемой конструкции 11. Отражатель 1 установлен вдальней зоне излучения антенны 5,при этом падающая электромагнитнаяволна рассеивается от отражателя 1 внаправлении на приемные антенны 3и 4, а отраженная волна от конструкции 11 падает на радиопоглощающеепокрытие 13 и ослабляется. В первоначальном состоянии приемная система,содержащая антенны 3 и 4, аттенюатор6, фазовращатель 7, суммарно-раэностный блок 8, коммутатор 9 и приемоиндикатор 10, калибруется по месту ус"тановки. Фазовращателем 7...

Номер патента: 1632407

Опубликовано: 07.03.1991

Авторы: Аскинази, Бранц, Елисеева, Калашева, Кочеткова, Мельникова, Нечаев, Подображных, Савилова

МПК: A23D 7/02

Метки: маргарина, низкокалорийного, производства

...не отделяется), подвижная при транспортировке по трубопроводам, тип эмульсии сложный с преобладанием обратного.При увеличении в соотношении ФОЛСадо 1,1;0,9 эмульсия вязкая, малоподвижная, При увеличении в соотношении мягких моноглицеридов эмульсия неустойчивая, при охлаждении наблюдается отделение воды.П р и м е р 1, Рецептура мягкого маргарина 500/0-ной жирности, 0 ь:Отвержденный жир-саломас(Т,пл, 33 - 34 С,тв, 350-400 г/см)и др, отвержденные жиры саналогичными показателями 24-21 Масло растительное 25 - 27,7 25 Эмульгатор(комплекс -ФОЛС и монодиглицериды мягкие 1:1) 1,0-1,2 Соль 0,4-0,5 Лимонная кислота 0,03 30 Краситель 0,25-0,35Вода и вкусовыедобавки 49,3 - 49,2 Для производства 100 кг мягкого низкокалорийного маргарина...

Номер патента: 1629968

Опубликовано: 23.02.1991

Авторы: Дикий, Костюхин, Нечаев, Романов, Ульянов, Чередников

МПК: H03K 3/53

Метки: импульсный, источник, питания

...конденсатором 18и диодом 19,Источник питания работает следующим образом,Переменное напряженке, проходя чеЖрез автоматический выключатель, поступает к выпрямителю.1, сглаживается ЬС-фильтром 2 и подходит к тиристору 3; Исходное состояние тиристоров 3, 11, 13 - закрытое,что определяется блоком 12 управления, При йодаче от блока 12 управления зарядногоимпульса на управляющий электрод тиристора 3 происходит его открытие ирезонансный заряд конденсаторов 7 и8 через дроссель 4 и диоды 5, б, 9 и10 до удвоенного номинального напря"жения, При достижении равенства напряжений на аноде и катоде первоготиристора 3 последний закрывается,отключая тем самьщ цепь заряда конденсаторов 7 и 8. Диоды 5, 6, 9 и10 служат для "развязки" по плюсу...

Номер патента: 1627285

Опубликовано: 15.02.1991

Авторы: Журавский, Нечаев, Подберезский, Резняков

МПК: B08B 3/00

Метки: жидкости, металлообработки, отходов, охлаждающей, смазочно

...температуры в ук,"занных пределах в слое отходов прекращают подачу пара путем перекрытия крана 6. поднимают парораспределитель 4 и перемещают контейнер 2 в зону снижения давления. При поступлении контейнера 2 в зону снижения давления на него сверху опускают вытяжной колокол 11. Снизу контейнер 2 герметиэируют путем поджатия резиновой плиты, после чего с помощью крана 14 и вакуумного насоса 15 осуществляют сн ,ение давления в контейнере 2. При прогреве отходов до 100 С основная масса воды переходит в парообразное состояние и удаляется с потоком пара через перфорированное дно контейнера. В массе отходов остается масло (его температура кипения выше 100 С при атмосферном давлении) и выкристаллизовавшиеся составляющие СОЖ. При...

Номер патента: 1624391

Опубликовано: 30.01.1991

Авторы: Герасименко, Костромин, Нечаев, Сагаков, Царьков, Щеглов

МПК: G02B 27/16, G02B 27/48

Метки: излучения, лазерного, фокусировки

...комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Изобретение относится к лазерной технике, а более конкретно к системам фокусировки и формирования лазерного пучка, и может быть использовано в металлообрабатывающей, электротехнической, машиностроительной и других отраслях народного хозяйства.Цель изобретения - увеличение срока службы устройства и повышение эффективности фокусировки,На чертеже представлена схема предлагаемого устройства.Устройство содержит конусный отражатель 1 с элементами 2 крепления и сферическое зеркало 3, установленные последовательно по ходу пучка и соосно, а также плоское поворотное зеркало 4 с входным отверстием, установленное под углсм к оси сферического зеркала 3 после него по ходу пучка. При этом вершина...

Номер патента: 1615409

Опубликовано: 23.12.1990

Авторы: Давыденко, Нечаев

МПК: F02B 27/00

Метки: v-образного, внутреннего, волнового, впускная, двигателя, наддува, сгорания

...двигателя с высокой нагрузкой, например при коэффициенте избытка воздуха менее 1,7 - 1,8, тяга 11 смещается вверх и открывает заслонку О. Отражательный трубопровод 9 оказывается подключенсимметрично относительно настроенных впускных трубопроводов 1 и 2, В открытом торце отражательного трубопровода 9 установлена заслонка 10, которая через тягу 11 связана с рейкой теплового насоса 12, а приводом 13 - с датчиком частоты вращения, Система обеспечивает увеличение коэффициента наполнения при высокой нагрузке двигателя и прирост расхода воздуха на 40%, 2 ил,ным к соединительному патрубку 8 и образует с ним тройник, служащий отражателем волн и заменяющий емкость-резонаторВ этом случае в трубопроводах 1 и 2, образующих отдельные резонансные...

Номер патента: 1610521

Опубликовано: 30.11.1990

Авторы: Буфан, Виноградов, Иванов, Морозов, Нечаев, Новиков, Яковлева

МПК: G03F 7/20, H01L 21/268

Метки: лазерное, печатных, плат, растрового, типа, фотошаблонов

...13. Поворотное зеркало 7направляет луч, прошедший фокусирующую систему 6, на вращающуюся зеркальную призму 8, которая обеспечивает его горизонтальную развертку каждой гранью, Развернутый луч направляется поворотным зеркалом 10 накадровое отклоняющее зеркало 11, обеспечивающее кадровую развертку лучана кассете с фотоматериалом 13. Вклю 40чение и выключение луча осуществляктоптическим затвором 4.В качестве технологического лазера в устройстве можно использоватьаргоновый лазер непрерывного действия(длина волны излучения 0,48 мкм,45 мощность 50 мВт), Оптическая система 3 представляет собой трубку Галилея, оптический затвор 4 выполнен на основе промышленного акустооптического модулятора МЛ, фокусирующая си "тема 6 включает в себя...

Номер патента: 1609952

Опубликовано: 30.11.1990

Авторы: Ешимов, Нечаев, Рашевский

МПК: E21B 25/10

Метки: кернорватель

...ные дугообразные пластины 5 с насечкой 6 и осями 7, расположенными соот ветственно в двух взаимно перпендикулярных плоскостях. Оси 7 аснаще" файв ны крышками 8, подпружиненными пружинами 9 относительно корпуса.Кернователь работает следующим образом.При бурении пластины 5 сложены в промежутках между выступами 2 и 3 и выступами 3 и 4 и не препятствуют.1 б 09952 Уид 4 оступлению керна в полость корпуса 1далее в полость керноприемной трубы колонкового снаряда, но взаимодействуют нижним краем с поверхностью кем. на, так как прижаты к нему усилием лужин 9. Контакт пластин с керном . неразрушающий, так как он происходит цо огибающей керн окружности керна, при вращении корпуса 1 вокруг,. керна 10 верхность испытывает лишь сжимающие...

Номер патента: 1607882

Опубликовано: 23.11.1990

Авторы: Авдонин, Нечаев, Проскурнин, Смелов, Сыпачевская, Топорков, Успенский, Черняк

МПК: B01D 29/60

Метки: фильтр-сгуститель

...плит, через которые камера 14 вакуумирования, постоянно находящаяся под вакуумом, соединяется черезгидравлический сборник 7 с полым валом 4,создавая в нем вакуум. Это создает условия для фильтрации шламповой пульпы в фильтре. Фильтрат, свободно проходя через фильтрующие элементы 3, выполненные, например, в виде полудисков, полый вал 4, гидравлический сборник 7 и распределительное устройство 8, поступает в трубу 19 для отвода фильтрата. Обезвоживаемый шлам налипает слоем на фильтрующие полудиски фильтрующих элементов 3 и через определенное время процесс фильтрации замедляется. Для сброса слоя шлама, налипшего на фильтрующие элементы 3, в распределительном устройстве 8 посредством привода 16 перемещается подвижная плита 10 в левое...

Номер патента: 1606894

Опубликовано: 15.11.1990

Авторы: Дмитриева, Думин, Нечаев

МПК: G01M 3/08

Метки: испытаний, клапанов, управляемых

...пружиной6, а внутренние полости перекрытыкрышками 7-9 с уплотнительными элементами 10 и 11, с помощью трубопроводачерез вентиль 12 соединен с источником жидкой среды 13 и снабжен установленным на крышке 9 датчиком 14 давления и ввинченным в хвостовик 3 запорного органа 2 технологическим штоком 15, на котором размещен датчик16 перемешения,Способ испытания партии управляемых клапанов заключается в следующем.В каждом из клапанов полость кор"пуса частично заполняют жидкостью изисточника 13, при этом избыточноедавление стравливается через отверстие в крышке 8, С помощью ввернутогов профилированный хвостовик 3 запорного органа 2 технологического штока15 запорный орган перемещают в крайнее положение, соответствующее егомаксимальному ходу и...

Номер патента: 1606137

Опубликовано: 15.11.1990

Авторы: Михальчук, Нечаев, Овсюков, Щербакова

МПК: B01D 3/30

Метки: колонна, массообменная, роторная

...8, имеющие форму секторов,а под ними вплотную к кольцевому карману 6 закреплены диски 9 с вырезами, имеющими форму и размеры лопастей, в количестве, равном количеству лопастей,Роторная массообменная колоотает следующим образом.Жидкость, поступающая из кольцевого кармана б по сливному патрубку 7 в распределительный стакан 4, выбрасывается иэ него под действием цент 5 робежной силы, поступает на отбортованпые цилиндры 5 ступени 3 и движется по ним от центра к периферии. При вращении вала 2 лопасти открывают и закрывают секторные прорези неподвиж ных дисков 9, При этом поток газа, движущийся по колонне снизу вверх при открытых прорезях дисков имеет максимальную скорость, равную скорости в колонне, При перекрытых лопас. тями прорезях поток....

Номер патента: 1605286

Опубликовано: 07.11.1990

Авторы: Нечаев, Стеценко

МПК: G05B 23/02, H01H 49/00

Метки: аппарата, подвижной, системы, электромагнитного

...действию положительной обратной связи скачкомустанавливается либо положительное 5 +напряжение ц, либо отрицательноенапряжение Б (знак напряжения определяется знаком смещения нулевогоуровня усилителя), При этом на Н-входе усилителя 1 устанавливается соот-ветственно либорость изменения тока в нагрузке принарас гании и спаде оказывается различными,Действительно, для изображенногослучая при замыкании ключа 2 к катушке 23 индуктивности приложено напряжение (Е-Бт;: так как напряжение Еисточника ч и напряжения Б 7 включенывстречно, При замыкании ключа 3 к 10катушке 23 индуктивности приложенонапряжение (Е+Бт), так как напряженйеЕ источника 5 и напряжение У включены согласно. Так как (Е-УТ) ( (Е+Б ),то скорость нарастания оказывается 15ниже...

Номер патента: 1601328

Опубликовано: 23.10.1990

Авторы: Ешимов, Кириченко, Нечаев, Рашевский, Шмавонянц

МПК: E21B 25/00

Метки: колонковый, снаряд

...в свою очередь на наружной трубе 20.В инструменте 21 и в опорном узле 5 предусмотрены подшипники 24 и 25 качения,Для прохода нагнетаемой жидкости в опорном узле 5 имеются каналы 26,Колонковый снаряд работает следующимобразом.В процессе спуска снаряда на забои породоразрушающий инструмент 21 и керноприемная труба 6 находятся относительно опорного узла 5 в крайнем нижнем положении (фиг. 3). При этом открытые продольные пазы в муфте 22 не препятствуют протеканию бурового раствора. Не до 5 10 15 20 25 30 35 фо 50 ходя до забоя, снаряд удерживают в подвешенном положении и прокачивают буровой раствор, очищая полость керноприемной трубы 6 от шлама, благодаря тому, что в процессе спуска снаряда и прокачивания раствора центральный...

Номер патента: 1601157

Опубликовано: 23.10.1990

Авторы: Дьяконов, Мищенко, Нечаев, Резняков, Романов

МПК: C22B 1/02

Метки: металлической, стружки, тепловой

...стружки от ГОН и снижение окисления, Предложено перед нагревом стружку смешивать с негашеной известью или известняком фракции не более 5,0 мм всоотношении 1:(0,03-0,07), При покрытии поверхности стружки, например, негашеной известью или известняком засчет адсорбции на их частицах ускоряется полное удаление влаги и масел,при этом образовавшаяся защитная корочка защищает поверхность металлаокисления. 2 табл,ряется удаление влаги и масла временным ооразованием на пов стружки слоя, защищающего ее ления,шивания стружку нагрев в муфельной печи. в теч:1 акаэ 3248 ;цИИПИ Государс Тираж 494 Подписноенного комитета по изобретениям и открытиям при ГКНТ СССР 3035, Москва, Ж, Раушская наб., д. 4/5 издательский комбинат "Патент", г,Ужгород, ул....

Номер патента: 1599687

Опубликовано: 15.10.1990

Авторы: Манченко, Нечаев, Шпанов

МПК: G01L 19/12

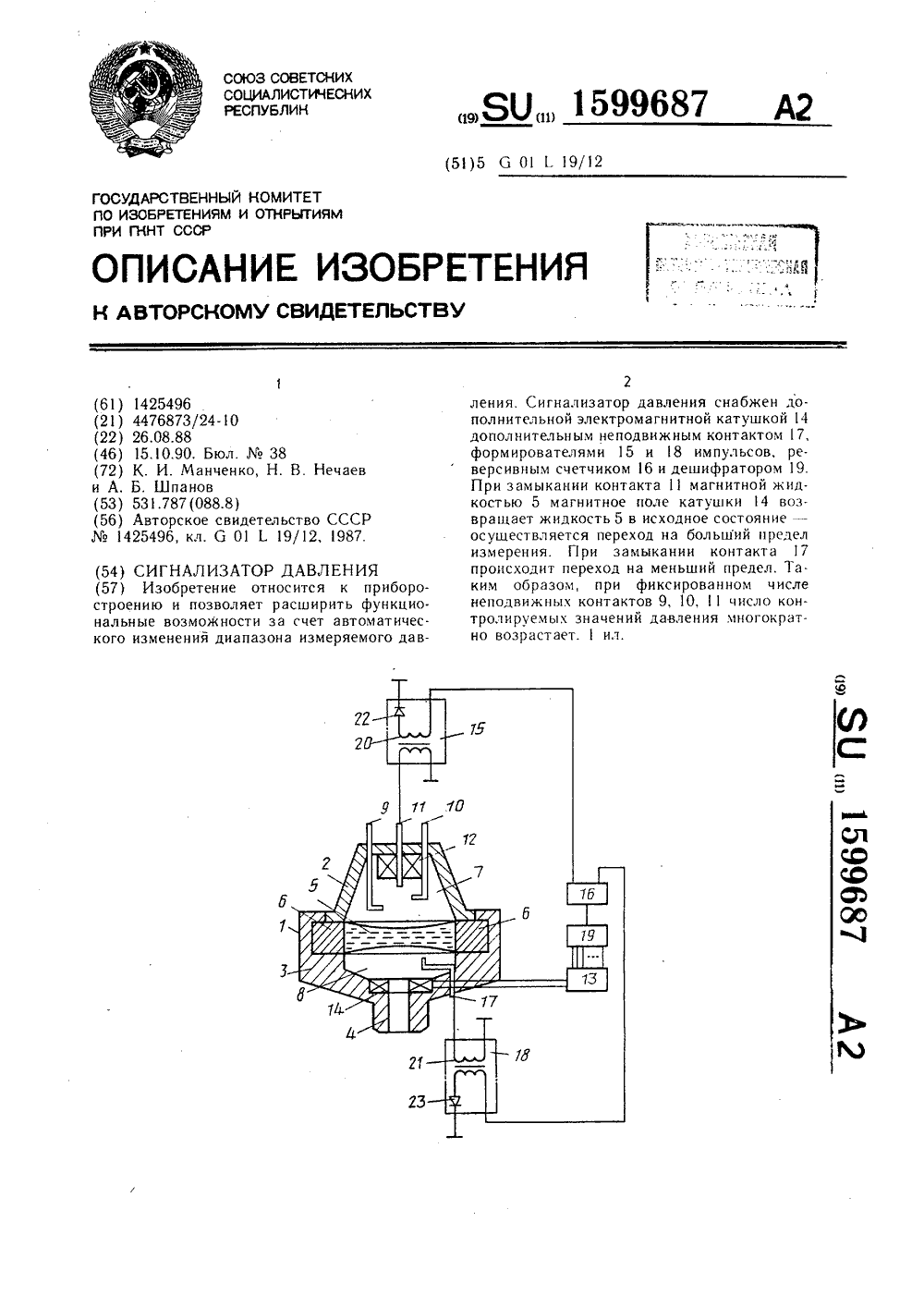

Метки: давления, сигнализатор

...но.Сигнализатор давления работает следующим образом.При отсутствии измеряемого давлениямагнитная жидкость - мембрана 5 расположена внутри кольцевого постоянного магнита 6 и ток в цепях сигнализации не протекает. При увеличении давления измеряемой среды мембрана 5 прогибается и поочередно замыкает цепи сигнализации с соответствующими неподвижными контактами 9, 1 О и 11. При замыкании контакта 11 предельного значения давления, на выходе формирователя 15 возникает импульс напряжения, который поступает на вход счетчика 16. Код с выхода счетчика поступает на вход дешифратора 19, сигнал с выхода которого подклюцает посредством истоцника 13 тока соответствующее калиброванное знацение тока к катушке 14. Создаваемое катушкой 14 магнитное поле...

Номер патента: 1599619

Опубликовано: 15.10.1990

Автор: Нечаев

МПК: F23D 11/04

Метки: герметизации, давления, патрубка, сосуде, узел

...выполнена уплотнительная канавка 22 а. наф 10торце Фланца 14 - выступ 23 для уплотнительной прокладки 24. На трубопроводе 15 установлен манометр 25,Узел работает следующим образом.Например, при замене в патрубке15сосуда давления Форсунки с боковымраспылением ингибитора гидратообра-зования без снятия давления во внутреннем объеме сосуда. Форсунка 3 установлена в патрубке 12 напротив окна2 в кожухе 1 (Фиг. 1), Заглушка 6 пе 20ррвд впрыскном ингибитора занимает крайнее верхнее положение, т.е. окно 2перекрыто, при этом вентили 16 - 19закрыты.,ф Для впрыска ингибитора заглушкуб отводят в крайнее нижнее положение(фиг, 2), Для этого вентили 16, 18и 19 открывают, среда из внутреннегообъема сосуда 13 поступает по трубо -проводу 15 в полость 8,...

Номер патента: 1599568

Опубликовано: 15.10.1990

Авторы: Давыденко, Нечаев

МПК: F02B 27/00

Метки: внутреннего, двигателя, наддува, резонансного, сгорания

...и ресивера,мт - число цилиндров;и - номинальная частота вращеДЬния вала двигателя, с- . 35Система работает следующим обра" зом.На такте впуска одного из цилиндров возникает импульс разрежения, который движется к открытому концу впускных трубопроводов 3 и 4, от которых одновременно отражается волной давления.Выполнение трубопроводов в соответствии с указанными выше соотношени 45 ями приводит к тому, что импульс давления не успевает возвратиться к органам газообмена цилиндров 2 до момента их закрытия, В результате возвращения импульса давления соответствует началу такта впуска следующего по порядку работы цилиндра в интервале 2050 поворота коленчатого вала (п.к.в.) после верхней мертвой точки (ВМТ). Подойдя к органам 55Система...

Номер патента: 1599346

Опубликовано: 15.10.1990

Авторы: Анисимов, Аносов, Беляев, Кантарович, Куликов, Морозов, Нечаев, Ростовцев, Теляков, Филимонов

МПК: C04B 35/101, C04B 35/65

Метки: огнеупорного, шихта

...люминий, каолин и жидкое стекешивают до получения однороды, Формование изделия проводавлением 50-200 кг/см 2 в рме. Сырое изделие помещаютнагревают в окислительной е (на воздухе) до 580-640 С1599346 со скоростью 20 С/мин. В результате возникает самопроизвольная экзотермическая реакция горения, сопровождающаяся повьппением температуры до 1200- 1300 С. При этом происходит спеканиео 5 изделия и синтез химических соединений. Далее изделие охлаждают со скоростью 8,5 град/мин для снятия внутренних термических напряжений.В таблице представлены опытные данные, характеризующие технологические параметры способа получения изделий из огнеупорных материалов и их свойства в сравнении с прототипом. 1-5 3-5 15 1. Шихта для изготовления огнеупорного...

Номер патента: 1599036

Опубликовано: 15.10.1990

Авторы: Михальчук, Нечаев, Шепидько, Щербакова

МПК: B01D 3/30

Метки: колонна, массообменная, роторная

...б. выполнены гофрированными или перфорированными или из сетчатого полотна. 2 з. п. ф-лы, 1 ил. Колонна содержит вертикальный цилиндрический корпус 1, вал 2, ступень, состоящую из распределительного перфорированного стакана 3, верхнего 4 и нижнего 5 глухих ка",ец и закрепленных между ними перфорированных контактных колец 6. На внутренней поверхности корпуса установлены переточные устройства в виде кальцевого кармана 7, оснащенного переточными лотками 8.Роторная массообменная калонна работает следующим образом.599036 Формула изобретения Пар СоставТехред А. К Тираж 556 го комитета по из Москва, Ж - 35, льский комбинат тель С. Баран вчук оваКорректор С. ЧерниПодписноеткрытиям при ГКНТ СССРаб., д. 4/5ж город, ул. Г а гари на, 101 Редактор М....

Номер патента: 1598077

Опубликовано: 07.10.1990

Авторы: Вогман, Ефимов, Нечаев, Ячейников

МПК: H02M 3/335

Метки: однотактный, постоянного

...последовательно с 15первичной обмоткой силового трансформатора 2, состоящей из Й равных по числувитков секций, вторичная обмотка подключена к выпрямительно-фильтрующей цепи3, а раэмагничивающая обмотка, идентичная первичной, концом своей первой секции подключена через рекуперационныйдиод 4 к положительному входному выводупреобразователя, э концы последующихсекций размагничивающей обмотки подключены к анодам дополнительных диодов5, катоды которых присоединены к началамсоответствующих секций первичной обмотки, причем концы секций первичной обмотки подключены к положительным 30обкладкам конденсаторов 6, отрицательныеобкладки которых присоединены к соответствующим концам секций размагничивающей обмотки. Кроме того,...

Номер патента: 1597979

Опубликовано: 07.10.1990

Авторы: Нечаев, Пеньков, Попов

МПК: H01P 1/203, H01P 1/22

Метки: корректор, сверхвысокочастотный

...подключены два одинаковых четвертьволновых шлейфа 7, разомкнутых на конце, В заземляющем основании 2 выполнена полуволновая щель 8, коротко- замкнутая на концах и перекрещивающаяся с проводником 3 между пленочными резисторами 6 своей средней частью, в которой между кромками включен дополнительный пленочный резистор 9,Сверхвысокочастотный корректор работает следующим образом,СВЧ-сигнал поступает на вход и снимается с выхода. На средней частоте четверть- волновые шлейфы 7, разомкнутые на конце, обеспечивают замыкание пленочных резисторов 6 по СВЧ-току на заземляющее основание 2, а наличие в заземляющем основании 2 полуволновой щели 8 обеспечивает включение дополнительного резистора 9 в отрезок микрополосковой линии, образованной...

Номер патента: 1208683

Опубликовано: 07.10.1990

Авторы: Мухин, Нечаев

МПК: B23K 11/02

Метки: контактной, многопроволочных, наконечниками, проводов, сварки, сопротивлением, стыковой

...хвостовика наконечника с размещенными в нем проводниками до (а) и после (б) обжатия;на фиг. 2 ". свариваеице детали в токоподводящих зажииах сварочной машины до 1 а и после (б сварки; на, фиг. 3 - графическая зависимость параметров сварных соединений от степени обжатия собранных под сваркуэлементов.Способ осуществляется следующимобраэои (см, фиг.и 2),Хвостовик наконечника 1, имеющегодо обжатия площадь поперечного сече-ния Бц с размещенными в неи проводами 2, имеющими общую площадь поперечного сечения В , перед сваркой равномерно обжимают по поверхности в ра.дкалъном направлении так, чтобы площадь поперечного сечения сборки 3собранных под сварку элементов послеобжатия 8 ,. была равна сумме этихдвух площадей8 ь ау ВоюПрк размещений...

Номер патента: 1450236

Опубликовано: 23.09.1990

Авторы: Енин, Нечаев

МПК: B23K 11/00

Метки: контактной, наконечниками, проводников, сварки, стыковой, эмалированных

...обжаткя и отверстие в электроде 4 не вступили в соприкосновение.После дополнительного обжатия наконечник зажимают в токопроводеи вставляют в цилиндрическое отверстие на электроде А до упора торца наконечника в сферическое дно, Зле" ктрод А поджат к торцу наконечника усилием осадки РосГлубина а отверстия в электроде определяется каксумма длины цилиндрической части от верстия 1,и радиуса сферичеСкого дна, равного половине диаметра первичного, обжатия, г.е.Ь/2. Таким образом а1 ц + Р/2; Выполняя условие 1 ос 71 даггъа, т,е, 1 ос 7 1,Э 7 1 ц + Р/2, полуЧаем 1 о1 д + + Р/2 или 1 о,и 1 ос- Р/21Радиус сферического дна отверстия15 20 25 30 40 45 50 55 Из приведенных данных видно, что дополнительное обжатие конца наконечника с...

Номер патента: 1587318

Опубликовано: 23.08.1990

Авторы: Койбин, Нечаев, Орехов, Остапенко

МПК: G01B 5/25

Метки: отверстия, центра

...ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 И зобретение относится к контрольноизмерительной технике, а именно ксредствам центрирования,Цель изобретения - повышение точности центрирования. 5На чертеже представлено устройство,общий вид.Устройство содержит целевой знак, выполненный в виде протяженной металличекой втулки 1, кинематически связанный с 10ней механизм центрирования, предназнаненный для взаимодействия с контролируемым отверстием и выполненный в видеопорных планок 2, установленных диаметрально противоположно на втулке 1 параллельно ее оси посредством парождественных рычагов 3, противоположные концы которых шарнирно закрепленына соответствующих...

Номер патента: 1385900

Опубликовано: 23.08.1990

Авторы: Исаев, Нечаев, Пешков, Рябчиков

МПК: H01J 3/04

Метки: ионного, пучка

...металлическую трубкуна глубину,равную пяти диаметрам 25трубки, при этом ее. стенки способствуют формированию струипара рабочего вещества.,фокусирующая линза 5и лазер 6 расположены также на оптической оси вне вакуумной камеры. ЗОИонный пучок формируется электрода.мн 7,Способ осуществляется следующимобразом,Предварительно сфокусированноелинзой лазерное излучение через окно353 и отверстия в электродах 4 направляют наповерхность вещества, запрессованного в трубке 2, Мощность лазерного излучения выбирается такой,чтобы начиналось интенсивное испарение рабочего вещества, а потери теплаза счет теплопроводности становилисьмалыми. Под действием мощного лазерногоизлучения вещество в трубке испаря 45ется и истекающая струя пара распространяется...

Номер патента: 1583141

Опубликовано: 07.08.1990

Авторы: Арутюнов, Грачева, Евсеев, Ивахнюк, Лазарев, Нечаев, Нилова, Пестун, Подвязников, Самонин, Слесарева, Смирнов, Федоров

МПК: B01D 39/16, B01J 20/00

Метки: адсорбирующего

...скоростью движения материала основы, После продувки воздухоми удаления основной массы растворителя (воды) из основы осуществляют термообработку материала при 130-160 Свтечение 1 ч с целью окончательногоудаления воды из адсорбента, переводаполиакриламида в нерастворимое состояние и разложения порофора, Таким образом, весь процесс нанесения осуществляют при продувке воздухом, и приэтом материал высыхает,20П р и м е р 2, 17,5 мас.ч. полиакриламида растворяют в 550 мас,ч. воды, смешивают с 0,5 мас.ч. порофорадобавляют 275 мас,ч. частиц силикагеля КСМ дисперсностью О, 16-0, 25 мм, 25наносят на нетканую волокнистую основу (лавсан 70%, вискоза 307., у =80 г/мз) при одновременной продувкевоздухом при 100 С в течение 10 мин,В табл.1...

Номер патента: 1579868

Опубликовано: 23.07.1990

Автор: Нечаев

МПК: B65G 47/38

Метки: бревен, конвейера, продольного, сбрасывания

...изобретения является повышение надежности работы.На фиг. 1 изображено предлагаемое устройство для сбрасывания бревен, вид сверху; на фиг, 2 - устройство в процессе работы с бревнами большого диаметра. Устройство для сбрасывания бревен 1 с траверс 2 продольного конвейера 3 включает смонтированные на раме 4 вертикальные оси 5, выполненные с винтовыми нарезками 6, и попарно установленные на осях 5 и взаимодействующие с винтовыми нарезками 6 сталкиватели 7. На раме 4 смонтирован привод 8 в виде электрогидротолкателя, шарнирно соединенного с двуплечим рычагом 9. Сталкивателисвязаны между собой и рычагом 9 через гибкую тягу 10. Для отключения привода 8 на раме 4 установлен с возможностью взаимодействия с рычагом 9 конечный выключатель 11....

Номер патента: 1579524

Опубликовано: 23.07.1990

Авторы: Ешимов, Нечаев, Рашевский, Шмавонянц

МПК: B01D 21/02, C02F 1/34

Метки: бурового, раствора

...включают двигатель 21 вибровозбудителя 20. При этом коромысло 17 начинает совершать возвратно-вращательные движения вокруг шарнира опоры 18, поднимая1579524 Формула изобретения Фиг. зи опуская поршни 16, Жидкая фаза раствора, очищенная от шлама, при прохождении через сетчатую перегородку 14 вытекает через борты 15 и по лотку 19 стекает в зумпер или емкость. В процессе работы вибровозбудителя корпус совершает высокочастотные колебания на виброопорах 2. Вместе с ним колеблется раствор, находящийся в поддоне 4 и сетчатая перегородка 14 с кассетами 13. Поршни 16, передвигаясь под действием коромысла 17, перемещают массу 10 раствора в поддоне 4, прокачивая раствор через сетчатые перегородки 14 то в одной кассете 13, то в другой, При этом...

Номер патента: 1578175

Опубликовано: 15.07.1990

Авторы: Божко, Бражененко, Гавриленко, Давиденко, Демченко, Зленко, Нечаев, Плаксиенко

МПК: C09K 7/02

Метки: жидкость, промывочная, эмульсионная

...условиях проведены исследования по определению влияния эмульсионной промывочной жидкостисодержащей феноксол ВИС, на прочностные свойства железистых кварцитов, а также на антифрикционные свойства (табл.2),Влияние феноксола ВИСна прочностные свойства железистых кварцитовопределяли по методике Л.А.Шрейнерана установке УМГП-З. Как показали лабораторные исследования 1 введение феноксола ВИСв состав промывочной жидкости менее 0,05% не обеспечивает значительного снижения энергоемкости процесса разрушения, а увеличение содержания более 1,0% экономически нецелесообразно, так как при этом не отмечено существенного роста показателей.Антифрикционные свойства эмульсионной прдьвочной жидкости,приготовленной на технической и минерализованной водах,...

Номер патента: 1577872

Опубликовано: 15.07.1990

Авторы: Богуславский, Жаров, Нечаев, Ратнер

МПК: B05C 1/04, B05C 19/00

Метки: минеральной, нанесения, посыпки, пылевидной

...23 управления дросселем 24подачи сжатого воздуха в эжекторы 6.Воздух из вентилятора 16 к барабанам1517 и 19 поступает по коммуникациям 25в щелевые сопла 26,Устройство работает следующим образом,С началом движения ленты материала ,8 дроссель 24 по команде датчика 21 открывает доступ сжатого воздуха по трубопроводам 12 в эжекторы 6, которые засасывают через сопла 5 нылевидную посыпку 3 и при помощи щелевидных Форсунок 7 подают ее на всю ширину движущейся ленты материала 8 с обеих ее сторон, Дроссели 13 ручного регулирования при этом открыты, При установившейся скорости ленты материала 8 дросселями 23 устанавливается не- . обходимый расход сжатого воздуха,соответствующий заданной толщине покрытия. Далее эта толщина поддерживается уже...
