Нечаев

Номер патента: 779941

Опубликовано: 15.11.1980

Авторы: Кузнецов, Нечаев

МПК: G01R 31/26

Метки: вентилей, высоковольтных, испытания

...синхроимпульсов заданной длительности,которые поступают на вход импульсного источника тока 1 и обеспечиваютзарядный,.частотно-импульсный режимработы источника 1. С выхода делителя напряжения 2 информация о величине напряжения заряда выходного емкостного наполнителя источника 1 поступает на первый вход схемы сравнения 8, второй вход которой подключенк источнику опорного напряжения 9.В момент достижения величины напряжения заряда емкостного накопителязаданного уровня, определяемого опорным сигналом, схема сравнения 8 вырабатывает импульсный сигнал, которыйпоступает на управляющий вход модулятора поджигающих импульсов 10 испытуемого разрядника 7, Разряд выходного емкостного накопителя источника1 происходит через балластный резистор 3,...

Номер патента: 772866

Опубликовано: 23.10.1980

Авторы: Гревизирский, Нечаев, Окунь

МПК: B28B 11/08

Метки: кантователь

...к поворотной раме 1 посредством шарниров 5. Поворотные рамы снабжены контргруэами б и замковыми приспособлениями, состоящими из накатных роликов 7 и профилированных планок 8, взаимодействующих друг с другом.Кантователь работает следующим образом.В исходном положении поворотная рама 1 находится в горизонтальной плоскости. Под действием контргруза б поворотная рама 3 находится под углом 90 ок плоскости рамы 1. Накатные ролики 7 рамы 3 замыкают и удерживают в рабочем положении дополнительную раму 2, на несущие балки-траверсы 4 укладывается изделие - железобетонная плита 9, после чего осуществляется отделка ее верхней поверхности отделочным агрегатом.По окончании отделочной операции вкпючается привод поворота кантователя и поворотная...

Номер патента: 771344

Опубликовано: 15.10.1980

Авторы: Долгашов, Нечаев, Шестаков

МПК: E21F 13/00

Метки: блоков, выпуска, обрушенных, руды

...домкраты выкручиваются. К пет 25 лям козырька присоединяют канаты, и козырек на катках по направляющим с помощью погрузочного агрегата специальной лебедкой вытягивается из завала в оградительную крепь.Затем наращивается рельсовый путь. Ка 3 Онат лебедки присоединяется к петлям стенок и оградительная крепь передвигается на новое место. Гидродомкратами направляющие устанавливаются в горизонтальное положение.д После отбойки очередного слоя указанные операции повторяются.В том случае, если козырек оградительной крепи и ее детали рассчитаны на восприятие динамических нагрузок во время взрыва, характер операции по передвижениюфф оградительной крепи изменяется.После зарядки скважины и перемещениякозырька на новое место выступ козырька...

Номер патента: 768935

Опубликовано: 07.10.1980

Авторы: Ешимов, Нечаев, Шандалов

МПК: E21B 25/00

Метки: колонковый, снаряд

...8 переходниками, На нижнем переходнике 7 крепится верхний конец трубки 4 с помощью скользящей обоймы 9 и гайки 10 (фиг. 6). Свободный верхний конец пружины 5, имеющей в развернутом состоянии длину боль3шую, чем длина трубки 4, размещен в по. лости между нижним 7 и верхним 8 переходниками,В нижнем переходнике 7 выполнено отверстие 11 для дренажа промывочной жидкости из колонковой трубы 6 с трубой 12 и клапаном 13. Верхний переходник 8 служит для соединения с бурильными трубами. Внутренний диаметр винтовой цилиндрической пружины 5 меньше диаметра выбуриваемого керна.Устройство работает следующим образом,Перед бурением трубка 4 занимает под действием пружины 5 положение в центре колонковой трубы 6 в виде плотно свернутой спирали (фиг....

Номер патента: 768410

Опубликовано: 07.10.1980

Авторы: Басков, Блох, Бушуев, Гаврилин, Гурков, Евкин, Михальчук, Нечаев, Ручинский, Саркисян, Чубуков

МПК: B01D 3/30

Метки: колонна, массообменная, роторная

...корпус 1, ротор, состоящий из вала 2,рабочих ступеней 3, распределительного устрой.ства 4 и установленных коаксиально отбортованных цилиндров 5, имеющих поочередно верхний и нижний ряды каплевидных вмятин 6 сотверстиями 7, Каждое отверстие находится ввертикальной плоскости, На внутренней поверхности корпуса установлены кольцевые карманы8, оснащенные переточными лотками 93)Роторная массообменная колонна работаетследующим образом.Жидкость, поступающая из кольцевого карма.на 8 по лоткам 9 в верхнее распределительноеустройство 4, выбрасывается из него на внутреннюю поверхность цилиндра 5 и стекает пленочными потоками в виде ниспадающей спирали,Достигнув каплеобразных вмятин б, жидкостьсобирается.в ряд струй, вытекающих через...

Номер патента: 767904

Опубликовано: 30.09.1980

Авторы: Куфа, Нечаев, Фархуллин

МПК: H02K 15/00

Метки: гистерезисном, механических, потерь, электродвигателе

...величиныЕ, Е 2, Д Е, Д Е 2, Д С, ДС 2 и известные величины с и и,В предлагаемом способе определе 20 ния механических потерь не требуетсяразмагничивания ротора и доступа кего валу, а также наличия постороннего двигателя, что упрощает определение механических потерь.25Формула изобретенияСпособ измерения механическихпотерь в гистерезисном электродвигателе путем разгона его дономинальнойскорости с последующим самоторможением на холостом ходу при отключенииот источника питания в течение фиксированного времени д с , о т л ич а ю щ и й с я тем, что, с цельюповышения точности путем исключениятормозной составляющей, связанной спотерями в стали статора при самоторможении, производят дополнительныйцикл разгона и самоторможения принапряжении...

Номер патента: 767215

Опубликовано: 30.09.1980

Авторы: Васильев, Красовицкий, Мокрушин, Нечаев, Тарасов, Чирихин

МПК: C21C 5/48

Метки: кислорода, мартеновском, распределения, цехе

...печам 9.При этом трубопровод б с помощью патрубка 10 подключен к регулирующемуклапану 11, привод .которого электрически связан через преобразователь12 импульса с датчиком давления 2,Двухванные печи 7 и 8 непосредственно подсоединены к распределительномутрубопроводу 1. Трубопровод 1 можетиметь дополнительный регулирующийклапан 13, привод которого такжеэлектрически связан через преобразователь 14 импульса с датчиком давления 15 кислорода, установленным наторцовом подводе 5. Подвод кислородак печам осуществляется кислородопроводами 16.Работа установки заключается вследующем,С помощью регулирующего клапана 11и преобразователя 12 импульса давления н распределительном трубопроводеподдерживают постоянное давление кислорода, например, 12 атм....

Номер патента: 765369

Опубликовано: 23.09.1980

Авторы: Григорьев, Журжин, Кирсанов, Козлов, Ливенцев, Мокрушин, Нечаев, Перфильев, Поклад

МПК: C21C 5/04

Метки: раскисления, стали

...1 мсогде Е - ЭДС, развиваемая гальванической ячейкой,Т - температура стали;и - универсальная газовая постоянная,Г - число Фарадея,- доля ионной проводимостийэлектролита;а - определяемая активностьОкислорода в стали 1аф - известная активность кисОлорода в стандартном электроде (эталон) Известная активность кислорода в стандартном электроде сравнения, предварительно определенная доля ионной проводимости твердого электролита и измеренные значения ЭДС гальва765369 Составитель А.АбросимовТехред М. Рейвес Корректор Г.Решетник Редактор М.Рогова Заказ 6451/28 Тираж 608 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5,непрерывно фиксируется на самопишущем приборе,...

Номер патента: 764922

Опубликовано: 23.09.1980

Авторы: Аванесов, Лепик, Нечаев

МПК: B23P 19/04

Метки: белевых, зажимов, сборки

...18, несущий клин 19,. набоковых поверхностях которого обра- зованы направляющие канавки 20 криволинейной формы, расширяющиеся от основания клина 19 к его вершине. Это расширение сделано для облегчения захода концов кольцевой пружины 2 иэделия в направляющие канавки 20.Узел сборки содержит также толкатель 21, закрепленный на полэуне 10 и в средней части имеющий паэ 22. В отверстии толкателя установлен прижим 23, имеющий с толкателем 21 общую ось и снабженный ограничителем 24.Для удерживания в исходном наклонном положении пружины 2 подготовленного к сборке бельевого зажима, в гнездах 12 стола 11 установлены подпружиненные упоры 25.Узел удаления готового изделия содержит кулачок 26, расположенный поц поворотным столом 11 и...

Номер патента: 763160

Опубликовано: 15.09.1980

Авторы: Горелов, Мариупольский, Нечаев, Феста, Филиппов, Шилоносов

МПК: B60K 23/02

Метки: выключения, сухого, сцепления, фрикционного

...двуплечие отжимные рычаги 1, которые одним концом 2 упираются в нажимной диск 3 сцепления, а другим концом 4 в связанную с ним пяту 5. Последняя имеет плоскую рабочую поверхность 6, напротив которой установлен подпятник7, выполненный из антифрикционногоматериала в виде кольца с отверстием8. Подпятник 7 расположен в обойме 9,связанной с вилкой 10 сцепления. Поверхность 11 подпятника 7, расяоложенная напротив пяты 5, выполнена ввиде усеченного конуса, имеющего навершине вокруг отверстия 8 кольцевуюплощадку 12, ширина д которойравна 0,1-0,4 ширины 0 кольца.Боковая поверхность конуса наклонена к площадке 12 под углом Ы ,равным 0,5-6 о. Обойма. 9 установлена наосях 13 в вилке 10 механическогопривода выключения сцепления. Площадка 12...

Номер патента: 754180

Опубликовано: 07.08.1980

Авторы: Нечаев, Попов

МПК: F27B 1/16

Метки: известеобжигательная, печь

...угол конусности нижнего конуса равен 1:4.Сущность изобретения поясняется чертежом.Известеобжигательная печь представляет собой установленную на фундаменте 1 шахту 2, футерованную огнеупорным кирпичом.Шахта печи выполнена в виде двух усеченных конусов таким образом, что верхний конус большим основанием сопряжен с меньшим основанием нижнего конуса.При этом внутренняя поверхность верхнего конуса ограничивает зону подогрева, основания конусов сопрягаются в плоскости горелочного устройства, а нижний конус образует зону обжига и зону охлаждения, Большее основание нижнего конуса совпадает с плоскостью разгрузки из печи готового продукта.Конусность нижнего конуса выбрана 1:4, конусность верхнего конуса 1:10.Снаружи шахта 2 охвачена...

Номер патента: 753529

Опубликовано: 07.08.1980

Авторы: Зубарев, Кузнецов, Мангасаров, Манохин, Нечаев, Солодовников, Федоров, Чижиков

МПК: B22D 11/047, B22D 11/10

Метки: горизонтальной, металлов, непрерывной, разливки

...затвердевания металла затравка вытягивает заготовкус помощью тянущих клетей 1. После того как заготовка 9 вошла в тянущиеРклети 1, затравка отрезается и процесс вытягивания осуществляется засчет взаимодействия тянущей клети изаготовки 9, Режим процесса вытягивания заготовки 9 осуществляется в соответствии с технологией, При этом 2 Онеобходимо систему иэ кристаллизатора 3, стакана 5 и промежуточной емкости 7 оставлять жестко скрепленной,а процесс периодического вытягиванияосуществлять или эа счет колебанияуказанной системы при постоянной скорости вытягивания заготовки 9 или принеподвижном состоянии той же системы,но путем изменения скорости вытягивания заготовки 9 с помощью тянущихЗОклетей 1.Благоприятные условия формирования...

Номер патента: 752347

Опубликовано: 30.07.1980

Авторы: Кончак, Нечаев, Садыхов, Чеголин

МПК: G06F 17/14

Метки: вычисления, дискретных, коэффициентов, обобщенных, функций

...котораяподается на первый вход блока 23умножения на модуль, на вторсй входкоторого в этот момент с выхода блока 30 вычисления модуля Я подаетсяв двоичном коде значение модуля Я.(для первого шага преобразования0 = Б). Тогда в результате перемножения циФровой последовательности,формируемой счетчиком 20 по модулюБ на модуль Б, на выходе 9 блока 1Формирования адреса Формируется соответствующая цифровая последовательность, в результате чего иэ основного блока 2 памяти происходитчтение значений ординат реализации, 20которые последовательно перемножаются в блоке 37 умножения комплексныхчисел с нулевой строкой ядра, которую вырабатывает блок 8 и результатыумножения суммируются в сумматоре 38. 25В это же время значения...

Номер патента: 751620

Опубликовано: 30.07.1980

Авторы: Береговой, Бирюков, Годин, Дорофеев, Кебец, Корф, Мацкевич, Нечаев, Пушкарев, Чураев, Шленев, Южаков

МПК: B25J 13/00

Метки: привод, следящий

...5)щиР В Гапку сэ, СВ 5)заииую валом 9 с Выходным вялом редуктора ., ьходио 11 Ве. кото 1 эОГО с 51;)яи сэ штоком 1 С) гидроцилшДря 3. 1)сдуктор 4 содержит Дис муфты 1 1 (и)при ы ср, эл с 1р Ом яПи. иые). С. роОром гидромоторя 1 сосд)шеи В)1, 12, Вход 5)щий В шэПцсвуО Втулку 13, сь 5 зяие)уО со штырем ). Цилиндр 3 содержит )г поршней 14, причем ход какдого с,еду)О)цсго иоршя ь два разя больше ходя предыдущего.11 ривод работает следующим Образом.По сигналам элсктри )еской системы управления релейно срабатываюг В определенном сочетании гидравлические распределители 5. В результате срабатывания поршней 14 происходит перемещение выходного штока 10 цилиндра 3 на определенную величину. Это перемещение через редуктор 4 прсооразуется Во...

Номер патента: 749977

Опубликовано: 23.07.1980

Авторы: Зазулинский, Нечаев, Пенкисович, Писанко, Филахтов, Янкулин

МПК: E02D 5/20

Метки: возведения, грунте, железобетонной, многоярусной, сборной, стены

...6 и 1 О, после чего цикл монтажа повторяется. Все панели снабжены ограничителями 12 установленными ца поверхности панелей.После того, как смонтировано необходимое число рядов панелей, выполняют забутовку пазух между стеной траншеи и панелями, При этом пазуху, обращенную во внутрь сооружения, заполняют песком 13, з наружнуютвердеющим, например, глино. цементцопесчаным раствором 4,3 16 3 26 И 36 и 46 мого изобретения выражается в следующем По сравнению со стеной в грунте, выполненной из монолитного железобетона, армирование уменьшается в 2 - 2,5 раза за счет нормального сцепления арматуры с бетоном, а также бетонирования конструкциив горизонтальном положении,По сравнению со сборными конструкциями из цельных панелей,...

Номер патента: 748443

Опубликовано: 15.07.1980

Авторы: Кончак, Нечаев, Садыхов, Чеголин

МПК: G06G 7/28

Метки: функциональный

...передачи сумматора 2 посоответствующим входам.Путем подбора сопротивлений резисторов 2 О обеспечивают соответственно К=2 Кэ и К,= Кэ, тогда 0 ьыхгс ( 0)+ 20 г+ ( 04 ) сгАналогичным образом выбираются сопротивления остальных входных резисторов сумматоров 3 и 4 в ре) зультате чего на их выходах будут напряжения, пропорциональные коэффициентам разложения С 1. Эти напряжения подаются на первые входы управляемых ключей 9-12, на вторые входы которых подаются те же напряжения, но противоположного знака, с выходов инверторов 5-8, Работой ключей 9-12 управляет блок 18 формирования сигналов, который вырабатывает функции Уолша.В зависимости от того, какой уровень напряжения присутствует на управляющем входе (высокий или низкий) управляемые...

Номер патента: 746346

Опубликовано: 05.07.1980

Авторы: Кернер, Нечаев, Рубаха, Синкевич

МПК: G01R 31/26

Метки: максимальной, мощных, структуре, температуры, транзисторов

...в структуре прибора происходят необратимые изменения (измерения проводят с помощью инфракрасногомикроскопа или используя малые приращения температуры окружающей среды исохраняя при этом неизменный электрический режим работы транзистора),Экспериментально установлено, чточисленное значение К практически независит от величины 1 фф и для разныхтипов мощных транзисторов колеблетсяот 0,8 мВ/ С до 1 мВ "/С.Определив значение К, измеряют величину А УЦ 1 соответствующую заданнымзначениям Уко =1 и 1 = 1, и по формуле (2) определяют максимальную тем-пературу в структуре.Многочисленные эксперйментальныеданные показали, что погрешность измерения максимальной температуры по данному. способу не превышает 1504, в товремя как использование известного...

Номер патента: 745533

Опубликовано: 05.07.1980

Авторы: Нестеров, Нечаев, Островский, Стешенко, Эйдман

МПК: B01D 9/00

Метки: кристаллизации

...механической мешалкой 2 и охлаждающий элемент, выполненный в виде трубчатого змеевика 3, установленного. в сосуде 1 на приварках-кронштейнах 4. Электроизо" ляция змеевика 3 от сосуда 1 с мешалкой 2 осуществляется посредством изоляционных фланцевых соединений 5 и изоляционных прокладок б.С помощью токоподводов 7 и 8 змеевик 3 и сосуд 1 подключены к внешнему источнику электрического тока(на чертеже не показано) .Устройство работает следующим образом.В сосуд 1 непрерывно или периодически подают раствор поташа, а в охлаждающий змеевик 3 - воду, В процессе охлаждения растворимость поташа уменьшается и он выпадает в виде кристаллов. Благодаря вращениюУстройство для кристаллизации,включающее, сосуд с мешалкой и установленный в нем охлаждающий...

Номер патента: 744528

Опубликовано: 30.06.1980

Авторы: Кончак, Нечаев, Садыхов, Чеголин

МПК: G06F 1/025, G06F 17/14

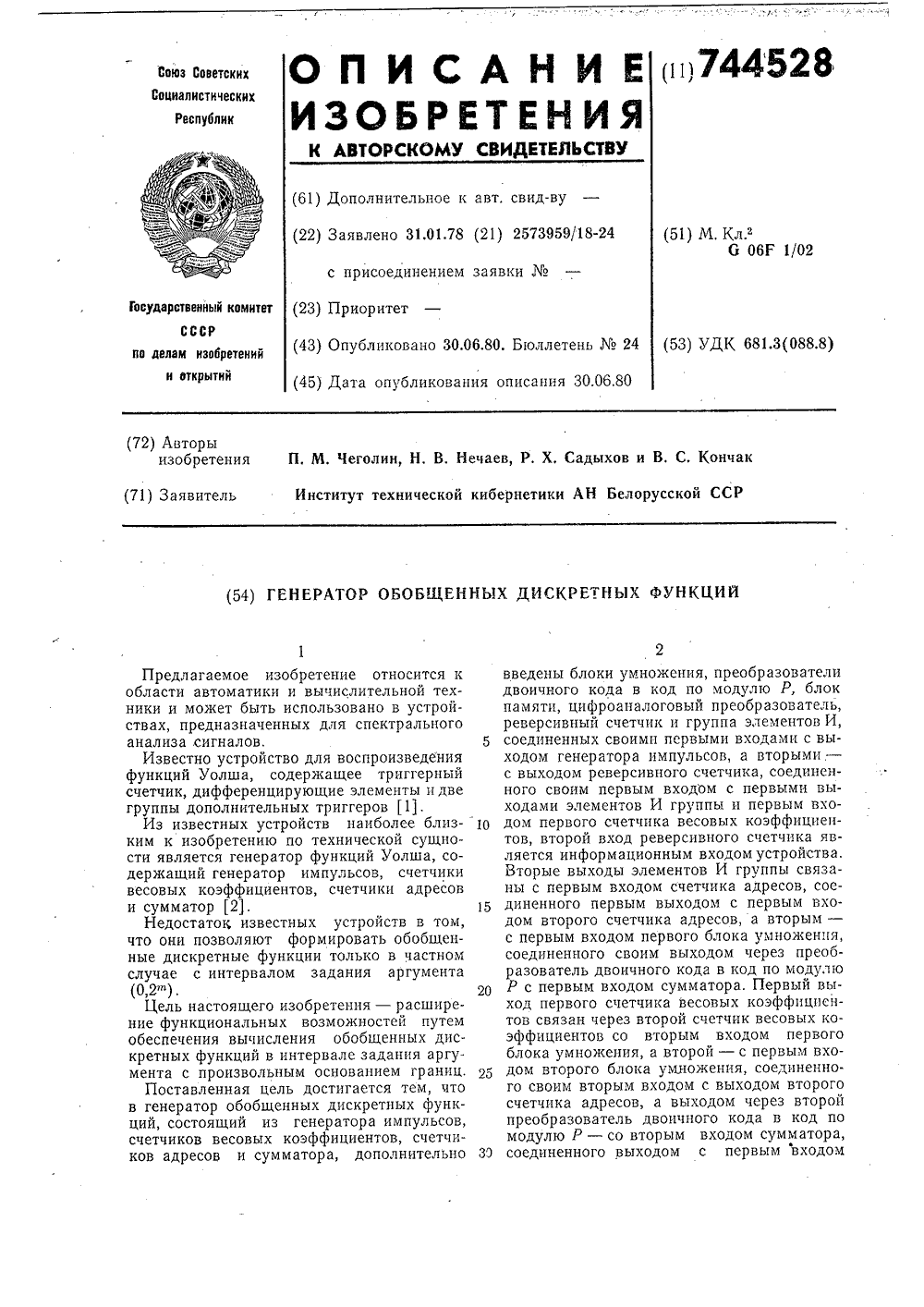

Метки: генератор, дискретных, обобщенных, функций

...Радемахера при данном Р, выраженных в двоичном коде. 35Обобщенные дискретные функции, генерируемые предложенным устройством, могут быть выражены через обобщенные функции Радемахера х(т, 1) на интервале О, У 40, 2;.- 1 - еп 1 111 рл - тх(т,г) = егде и= 1 одУ, т=1, 2; , а, 1=0, 1, , У - 1; еп 1 - целая часть. 45 Тогда выражение для обобщенных дискретных функций запишется како(гг, г) = П х(пг, г)50где й = О, 1, , У - 1 - номер обобщеннойдискретной функции,55д - весовые коэффициенты.Формируемую последовательность кодов адресов, реализуемую в предлагаемом устройстве, можно представить в видеМ(й, г) =д Я(пг, г) пюс 1 р,гл=ггде Х - означает суммирование по модулю Р; 65 м(Й, 1) - цифровая последовательность ко-довадресов выборки из оперативного...

Номер патента: 744484

Опубликовано: 30.06.1980

Авторы: Кудряшов, Нечаев, Никифоров, Рождественский, Фрейдзон

МПК: G05D 1/00

Метки: автоматической, буксируемой, заданной, сейсмопьезокосой, стабилизации, судна, траектории

...сигнал с залатчика 2 курса, выход же сумматора 11 подключен к первому входу второ го блока 13 сравнения, на второй вход которого поступает сигнал с датчика 2 курса, выход же второго блока 13 сравнения, в свою очерель, подключен ко входу регуля 1 ф тора 4 курса, выходной сигнал которогоявляется входным для исполнительного механизма 15. Устройство работает следующим образом.В процессе движения судна текущие значения курсового угла Р, от датчика 2 и скорости движения судна от датчика 3 поступают в датчик 4 отклонении судна от заданной линии профиля, который на их основе вырабатывает значения счисляемых ф координат судна, а по данным радионавигационной системы определяет обсервованные значения этих же координат и после их совместной...

Номер патента: 742420

Опубликовано: 25.06.1980

Авторы: Алексеев, Андреев, Матикашвили, Нечаев, Попков, Ротенберг, Токарев

МПК: C07B 29/00

Метки: жидкофазного, окисления, процессом, реакторе, циклогексана

...связанных с нарушением теплового баланса, что снижает точность процесса управления. Бель изобретения - повышение точности управления процессом жидкофаэногоокисления циклогексана,Это достигается тем, что управляющеевоздействие дополнительно корректируютпо разности значений теплового эффекта,определяемого математическим моделированием, и теплового эффекта, определяемого по расходу парового конденсата, поступающего в реактор для отвода телла нэреакционной зоны.На чертеже дана схема устройства,реализующего предлагаемый способ, гдеизображены потоки 1-3 соответственно катализатора, сырья и воздуха, реактор 4окисления, блоки 5 выработки сигналов,5 742420 вой баланс, и корректировать управлякхцие с воздействия на процесс с учетом теплово- т...

Номер патента: 742273

Опубликовано: 25.06.1980

Авторы: Калмыков, Нечаев, Субботин

МПК: B65D 63/08

Метки: обвязки, штабеля

...из поддона и обвязочно го элемента. Обвязочный элемент вклю чает скобы 1, на одной из которых установлен упор 2 в виде полосы одинакового сечения по всей длине рабочей кромки, :гребенки 3, состоящие из пакета пластин, снабженных зубьями 4. Пластины закреплены с воэможностью поворота относительно втулки 5, на которой крепится серьга 6, а в полости втулки 5 пропущен состыкованный кольцом соединяющий все элементы трос 7 со скобой 1 в верхней части которой закреплены на осях 8 блоки 9.Зубья каждой соседней гребенки 3 , . смещены на часть шага, а упор 2 выполнен в виде прямоугольной пластины, дпина которой соответствует сумме толщин гребенок 3.- Приспособление работает следующим образом., На поддон устанавливают штабель изделий,...

Номер патента: 739626

Опубликовано: 05.06.1980

Авторы: Вербова, Калинин, Нечаев

МПК: G09B 9/00

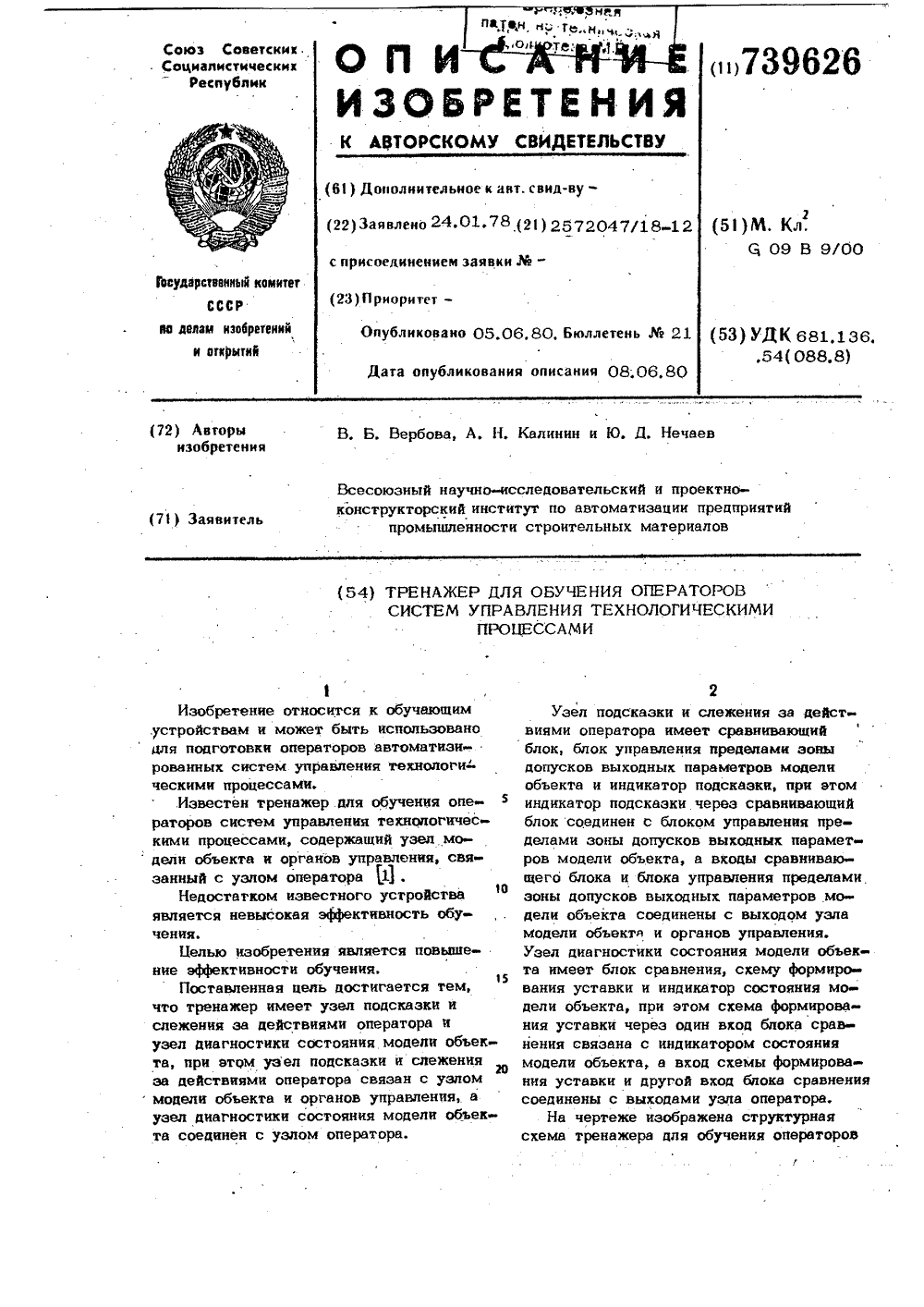

Метки: обучения, операторов, процессами, систем, технологическими, тренажер

...блока 11 управления пределами зоны цопускОВ Вход кОторОго (ВхОЯ слеже ння) соединен с Выходом модели объекта, формируется сигнал, пропорциональньй отклонени 1 о сигнала управляемого параметра на выходе модели объекта от его номинального значения, но не превышающий значения сигнала зоны дсь пусков, Этот сигнал подается на вход задания уставки сравнивающего блока . 1 0 узла 9. выдача оператора состоит в том, чтобы поддерживать номинальные значения параметров на Выходе модели объекта, соответствующие опимальному режиму, Однако при отсутствии опыта управления по приборам информационной модели, на которых представлены абсолютные значения текущих параметров модели объекта, затруднительно оценить состояние объекта в целом и определить...

Номер патента: 739238

Опубликовано: 05.06.1980

Авторы: Демин, Нечаев, Пустовалов, Шестаков

МПК: E21C 41/06

Метки: блока, днища, подготовки

...суклоном в сторону рудовыпускной выработки при этом почву последнейобразуют ниже почвы транспортнойвыработки,На фиг, 1 вертикальный разрезднища блока; на фиг, 2 - вертикальный разрез отбиваемого слоя. Положение рабочего органа погрузочной машины в предложенном и известном вариантахобозначены соответственно 4 и 5, а 6 и 7 линии,обозначающие разделение сыпучей средына подвижную и неподвижную постель) части, соответственно дляпредложенного и известного вариантов, Выпускную выработкуобразуют предварительной проходкой траншейной выработки. 8,Руду под действием собственно О го веса иэ рудовыпускных выработок 3, 9 подают на почву погрузочной выработки 2, где грузится погрузочно-транспортным оборудованиеми доставляется по транспортной выработке...

Номер патента: 739164

Опубликовано: 05.06.1980

Авторы: Даниленко, Ипполитов, Коренев, Луценко, Нечаев

МПК: D21C 7/06

Метки: аппарата, давлением, загрузки, материалом, работающего, сыпучим

...размеров без увеличения размеров загрузочной и выгрузочной горловин с затворами, улучшает условия уплотнениязатворов. Большой объем шлюзовой камерыведет к удлинению цикла работы устройства,уменьшению частоты срабатывания затворов и износа деталей затворов, т. е. повышает надежностьработы и долговечность устройства,Предлагаемое устройство для загрузки может одновременно выполнять функции бунке 35ра, дозатора и пропарочцой камеры. ные движения над ложным днищем шлюэовоцкамеры. При этом шлюзовая камера имеет пат.рубок для подачи пара под ложное днище,которое снабжено перфорацией,На фиг, 1 дан продольный разрез шлюзовойкамеры по А-А фиг. 2; на фиг. 2 показанразрез шлюзовой камеры по Б.Б фиг, 1.Устройство для загрузки сыпучим материалом...

Номер патента: 738863

Опубликовано: 05.06.1980

Авторы: Агейков, Лакота, Нечаев, Павлов, Челышев

МПК: B25J 1/00

Метки: механическая, рука

...механической руки снабжен нечетным количеством звеньев, несчитая схват 8,Механическая рука работает следующим образом,В исходном положении, например, когда все звенья совмещены (рука вытянута горизонтально) все приводы 9., 10 и 11 находятся в фиксированном положении. При различном изменении длин приводов механической руки путем разного выдвижения штоков 14-17 многозвенник принима- . ет различные пространственные конфигурации, обеспечивая широкие функционалЬные 4 О возможности руке, При изменении длин приводов 9 и 10 на равную величину но в противоположных направлениях, конечное звено 7 со схватом 8 и промежуточные звенья 5 и 6 перемещаются параллельно 45 в плоскости чертежа.Аналогичным образом производится параллельное перемещение и...

Номер патента: 737757

Опубликовано: 30.05.1980

Авторы: Козлов, Нечаев, Петров, Поликарпов, Салмин, Саутин, Таможников, Фельдман, Шабуров

МПК: F27D 1/00

Метки: дуговая, плавильная, электропечь

...электропеЧь включает наклоняющуюся платформу 1, поворотную станину 2 с вертикальными направляющими 3, закрепленную на вале 4, балки 5 полупортала 6 с горизонтальными консолями 7, несущими свод 8, и вертикальными стойками 9; телескопически соединенными, в данном случае, через ролики 10 с вертикаль- ю ными направляющими 3 станины 2 и опирающиеся на приводы подъема свода 11.Печь работает следующим образом, Для загрузки электропечи включаютсяприводы подъема свода 11, при этом вертикальные стойки 9 полупортала 6 перемещаются по роликам 10 вертикальных направляющих 3 станины, 2 вместе с горизонтальными консолями 7, несущими свод 8. После подъема полупортала 6 со сводом 8 станина 2 вместе с полупорталом 6 и сводом 8 по- зф ворачивается на...

Номер патента: 736174

Опубликовано: 25.05.1980

Авторы: Демидов, Нечаев

МПК: G11C 27/00

Метки: аналоговое, запоминающее

...ицвертор 11,.мультивибратор 12.Устройство работаег следующим образом,Для запоминания напряжения, имеющегосяна входном зажиме 13, подают ца пину записи 4 положительный импульс записи,В результате этого открывается ключ 2и мультивибратор 12, Устройство переходитв режим слежения, при котором на выходеустройства 14, благодаря компараторцой обратной связи, устанавливается цапряжение, равноевходному. В режиме слежения ца выходемультивибратора 12 под действием импульсазаписи устанавливается высокий положительный потенциал, которым открывается ключ 10.Ключ 8 корректирующего элемента 6 при этомзаперт напряжением с выхода ицвертора 11.В режиме слежения конденсатор 9 корректирующего элемента б заряжен до выходцсгонапряжения Овых, а конденсатор 3 -...

Номер патента: 735697

Опубликовано: 25.05.1980

Авторы: Ильяев, Каландаров, Ли, Нечаев, Смагаринский, Шершень

МПК: D06H 7/14

Метки: коврового, полотна, резки, станок

...влево или вправо соответственно включается.один из этих электродвигателей,Двйжение каретки 4 обеспечивается ходовыми 55винтами 16, гайками 17, которые с помощью жестко закрепленных в них пальцев (на чертеже неизображены) входят в зацепление с вилками,жестко связанными с кареткой 4. 7 4Процесс совмещения щели б, в которойдвижется подпружиненный пластинчатый нож7, с межутковой линией осуществляется поворбтом или параллельным перемещением сторонкаретки 4. Это обеспечивается тем, что ролики21 перемещаются в прямолинейных направляю.щих 3 и связаны с кареткой 4 шарниром 24и траверсой 23, а ролики 22, непосредственносвязанные с кареткой 4, свободно катятся пораме 2,. После совмещения щели 6 с межутковойлинией полотно 1, как правило, в...

Номер патента: 732308

Опубликовано: 05.05.1980

Авторы: Исаков, Моргулис, Нейман, Нечаев, Санатулин, Стенищева, Эдельман

МПК: C08L 1/18

Метки: композиция, линолеума, нитроцеллюлозы, основе, производства

...40 20 Производительность вальцевания, кг/ч 180 290 Внешний видлинолеума Краяровные, поверхность гладкая беэ сди- ров Краяровные,поверхностьгладкаябезсди- ров По при- ме 1 данной таб- лицы Попримеру 1 По По По при- при- приме- ме- меру 1 ру 1 ру 1 Попримеру 1 примеру 1 Физико-механический характеристики: Прочность приразрыве,кгс/см 43 44 42 4245 42 65 42 Пластификаторы:дибутилталат 5триоктилфосфат 8,5трихлорзтилфосфатхлорпарафин 5 Технологические добавки:Дизтилдифенилмочевнна 1,5ваэелиновоемасло 1Пигменты 3 Наполнители:асбест 32мел 20глиноземсернокислый 4 Известняк известного грансостааа Примеры состав ов предлагаемых композиций и физико-механические хаоактеристики изготовленного из них нитролинолуема приведены в табл. 2,23 17 . 20 20 17...
