Назаров

Номер патента: 195068

Опубликовано: 01.01.1967

Авторы: Алехин, Андреев, Зев, Кабаков, Макаров, Махов, Мищенко, Назаров

МПК: B22D 11/10

Метки: 195068

...электропроводного материала.Недостатком иззсстных устройств является чо, что между нагревательным элементом и металлом нет непосредственного контакта, что снижает коэффициент полезного действия устройства.С целью повышения эффективности нагрева, предлагается устройство, в котором нагревательный элемент выполнен в виде кольца, разбитого на четное число участков, которые контактируют с металлом и через один присоединены к источникам тока.Участки кольца соединены с вторичными обмотками трансформатора, содержащего кольцевой магнитопровод и несколько первич ных обмоток.Это позволяет уменьшить потери мощности, На чертеже изображено предлагаемое устройство,1, Устройство для нагрева металла в кристаллизаторе, содержащее источники тока и0...

Номер патента: 195018

Опубликовано: 01.01.1967

Авторы: Андреев, Митауэр, Назаров

МПК: F28D 7/12

Метки: теплообменник

...имеет вертикальный корпус 201, футерованный огнеупорным кирпичом 2.Теплообменные элементы выполнены в видетруб Фильда и подсоединены к коллекторам3 и 4, Наружные трубы 6 подвешены на трубной решетке 6 с помощью приваренных к трубам опорных колец 7, под которые уложеныпрокладки 8 из листового асбеста. Решетка 6снабжена ячейками 9, выполненными из металлической полосы, Между стенками ячейкии трубой расположено асбестовое уплотнение 3010, сверху насыпан слой 11 огарковой пыли или мелкого песка толщиной 15 лм и уста. новлена асбестовая решетка 12. Внутренние трубы 13 опираются на заглушку 14, а верхние концы их уплотнены в решетке 16 асбестовой набивкой 16.При работе теплообменника воздух поступает в верхний коллектор 3, затем...

Номер патента: 193974

Опубликовано: 01.01.1967

Авторы: Достанко, Кравец, Назаров

МПК: B65C 5/02

Метки: изделия, ленты, наклейки, паковку, шнурового

...15,Рабочие органы устройства приводятся вдействие от главного вала 18 с кулачками20 посредством рычажных и зубчатых передач.Работает устройство следующим образом,Кольцевая паковка б укладывается на стол1. Захваченный губками 14 и 1 б конец лентысматывается с рулона 3 и протягивается к25 столу 1. При повороте рычага 7 вниз лентана пути к столу промазывается клеем роликом 8. Стол перемещается по направлению крычагам б и 7, и одновременно рычаг 7 придвижении вверх заводит конец ленты внутрь30 паковки (фиг. 2, положение 1). Лента огибаетпаковку. Затем рычаг 6 поворачивается навстречу к рычагу 7 и губками 16 и 14 обжимает концы ленты вокруг паковки, склеивая участки, смазанные клеем (фиг. 2, положения П и 1 П),При совместном движении рычагов...

Номер патента: 191782

Опубликовано: 01.01.1967

Авторы: Абрамов, Аврих, Барский, Вардан, Гура, Ислентьева, Ланшин, Левшук, Мельников, Мишурис, Назаров, Николаев, Семенов, Тихомиров, Шапошников

МПК: C08L 25/12

Метки: 191782

...заключается в том, что получают пластмассовую композицию следующего состава, вес, ч.: сополимер стирола и акрилонитрила 100, алюминиевая пудра 3, стеарат кальция 0,6, двуокись титана 10. 20Пробельным материалом и шрифтом из пластмассовой композиции можно заменить известный шрифт пз свинцовосурьмянооловянистого сплава, так как шрифт и пробельный материал пз пластмассы в 10 раз легче, де шевле, в 3 - 4 раза тиражеустойчивее, чем металлические.П р и м е р, Приготовляют известным способом сополимер стнрола и акрилопитрила марки СНАК; затем 100 вес. ч, просушенного Зо сополимера, 3 вес. ч. алюминиевой пудры,Мишурис, И. И. Аврих, М. С, Варков, А. И. Тихомиров, М. Г. Гура- В, А, Абрамов, С. И, Шапошников, пшин и В. П. Ислентьева " - в 0,6...

Номер патента: 191398

Опубликовано: 01.01.1967

Авторы: Гладченко, Дудина, Назаров, Николаев

МПК: B28B 19/00, B32B 27/12

Метки: геил, многослойны, строительных

...пигментирующие и отверждающие добавки. В качестве связующего применяют вещества контактного типа, не выделяющие при отверждении побоч.ных продуктов. Весовое соотношение связующего и стеклонаполнителя может быть примерно таким: 2:1, 1:1, 1:2 и т. д.Затем на рыхлый неуплотненный слой стеклонаполнителя со связующим наливают вспенивающуюся композицию, например, смолуФРВи ФРВ с отверждающими и вспенивающими добавками. Для образования замкнуто 10 го объема форму закрывают крышкой. Послеэтого через б - 10 мин происходит вспенивание композиции без какого-либо подогрева,при комнатной температуре, Полное отверждение смолы происходит через 20 - 30 мин,1 при этом выделяется большое количество тепла и композиция разогревается до 80 -...

Номер патента: 190701

Опубликовано: 01.01.1967

Автор: Назаров

МПК: A01D 34/00, A01D 34/13, A01D 34/30 ...

Метки: аппарат, жатки, режущий, сегментный

...и ьключает цилиндры 4 и 5. Штоки поршней цилиндров 4 приводятся в движение кулачком б. т на для ания ныхтри лены выше Предм зобретени Режущий раздельной тур, оглича вания высо стеблей, он которых у третья рас против окн ный нап жатки для овых кульью образо- срезанных боковые из высоте, а размещена тем,ни длри сеныа вь дласпоия присоединением заявки И Известны режущие сегментные аппжаток,Предлагаемыи аппарат устанавливаюжатки, применяемые преимущественноуборки зерновых культур. Для образоввысокой стерни и укладки на нее срезастеблей предлагаемый аппарат имеетсекции, из которых две боковые установна одной высоте, а третья расположенаих и размешена против окна жатки.На чертеже схематично изображен пргаемый режущий аппарат.Две...

Номер патента: 190593

Опубликовано: 01.01.1967

Автор: Назаров

МПК: G01C 15/04

Метки: визирная, теодолита, цель

...устранения влияния аберрациониых искажений и обеспечения кругового визи рования без фазового искажения, источниксвета выполнен в виде стеклянного полого цилиндра, по внутренней поверхности которого нанесен прозрачный токоведущий слой, образующий внешнюю обкладку электролюми иесцентного конденсатора,а 1, Известны визирные цели теодолитов, содержащие скрепляемое с верхней частью алидады основание, несущее цилиндрическую стойку, источник света и подвижный наружныйцилиндр.Цель изобретения - устранить влияниеаберрациоииых искажений и обеспечить круговое визирование без фазового искажения.Это достигается тем, что источник света выполнен в виде стеклянного полого цилиндра,на внутреннюю поверхность которого нанесенпрозрачный токоведущий...

Номер патента: 190419

Опубликовано: 01.01.1967

Авторы: Акисимов, Назаров, Симонов

МПК: H03K 23/54

Метки: делитель, частоты

...не будет ни одной единицы и опять произойдет запись единицы на первую ячейку регистра.Таким образв регистре, д Известны делители чадержащие регистр сдвисхему Запрет.Предложенный делитель отличается от известных тем, что в нем выходы каждого разряда регистра соединены со входами схемы ИЛИ, выход которой соединен с одним из входов схемы Запрет, на другой ее вход подаются импульсы, частота которых подлежит делению, а выход схемы Запрет соединен со 1 входом записи первого разряда регистра. Зто позволяет повысить стабильность коэффициента его деления.Схема описываемого делителя показана на чертеже. 1Он построен таким образом, что, если регистр начинает свою работу из произвольного состояния (любое количество единиц в регистре от О до п и...

Номер патента: 190196

Опубликовано: 01.01.1967

Авторы: Ирихимович, Назаров, Семен

МПК: A23G 3/00, A23L 1/06

Метки: батонов, пищевых, производства

...позволяет получать батоны в студнеобразующей желейной корочке с различными массами-наполнителями, например фруктовыми и желейными массами.Способ состоит в следующем.Агаро-сахаро-паточный сироп в количес достаточном для образования корочки тол ной 3 - 5 мм, наливают в полую трубку н ного диаметра, закрытую с одного конца и ходящуюся в вертикальном положении, закрывают ее и устанавливают в строго горизонтальное положение. При медленном непрерывном вращении на внутренней поверхности трубки образуется студпеобразующая желейная корочка. После образования ее трубку заполняют, например, желейной массой и направляют в холодильную камеру для желирования батона, а затем опускают ее в горячую воду, температура которой составляет 80 - 90 С. Корочка...

Номер патента: 180658

Опубликовано: 01.01.1966

Авторы: Лопухин, Назаров, Патентко

МПК: G01B 7/06, H01G 4/16

Метки: толщины

...прохождения отбраковываемого участка бумаги от роликов 13 до узла отрезки 19, в качестве которого могут быть использованы гцльотцццые ножницы.Триггер Шмидта одновременно используется и в качестве порогового устройства, срабатывающего в момент выхода величины сопротивления металлцзцрованного покрытия из технологических допусков. При срабатывании триггера Шмидта полученный на его выходе импульс дифференцируется цепочкой 18 и через инвертор 20 и диодную цепочку 21 подается ца заторможенный мультцвибратор 22, подключенный к электромагниту 23 узла отрезки 19. Когда участок бумаги с отбракованным покрытием достигает узла отрезки 19, бумага разрезается и отсеченный конец втягивается в систему 24 воздушного отсоса.После окончания прохода...

Номер патента: 179927

Опубликовано: 01.01.1966

Авторы: Андреева, Архипова, Баранов, Белевцев, Белотелов, Бирюков, Вавилова, Верхорубов, Волоховский, Зильберман, Крючков, Литвин, Мельниченко, Минскер, Монахова, Назаров, Петрова, Рубинштейн, Садовский, Свичар, Федосеева, Шилор, Яновский

МПК: C08F 10/00, C08F 6/08

Метки: 179927

...барботеры газообразный мономер нли смесь мономеров и растворитель. Снимают тепло, выделившееся в процессе полимеризацни, и перемешивают смесь путем циркуляции паро-газовой смеси при помощи газодувки через холодильник смешения, расположенный над полимеризатором.45 50 55 60 Процесс полпмерпзац)ш а-олеф)н)ов осуществляется прп температуре до 90 С и давлении 1 О атм и выше.Температура в полимеризаторе автоматически стабилизируется путем изменения расходов циркулирующих мономера и растворителя н охлаждающем контуре, Полимеризация полпост)но управляется изменением природы катализатора, соотношением компонентов катализатора, параметрами процесса (температура, давление и др.), а также введением модифицирующих добавок, например...

Номер патента: 179591

Опубликовано: 01.01.1966

Авторы: Горьковский, Коль, Марчук, Назаров

МПК: B21D 43/02

Метки: заготовок, листового, отрезанных, отрезки, подачи, удаления

...полосы с транспортера на пресс ролик соскакивает с полосы, при этом под действием груза поворачивается рычаг в сторону, противоположную наклонному столу; вместе с пим поворачивается сидящий с пим на одной оси рычаг 12 до упора в выступ 18 на рычаге 2. Следующая полоса 14 соскальзывает со стола на транспортер, под действием пружины 15 рычаг 12 поворачивается по часовой стрелке до упора прижима 1 б в следующую полосу 17, прижимает ее к наклонному столу и отсекает дальнейшее опускание полос, находящихся на наклонном столе.Транспортер содержит две направляющие рейки 18, получающие попеременное возвратно-поступательное движение посредством зубчатый реек 19, зубчатых колес 20 и редуктора 21. На направляющих рейках расположены каретки 22,...

Номер патента: 179125

Опубликовано: 01.01.1966

Авторы: Назаров, Цукерман

МПК: F01N 3/08

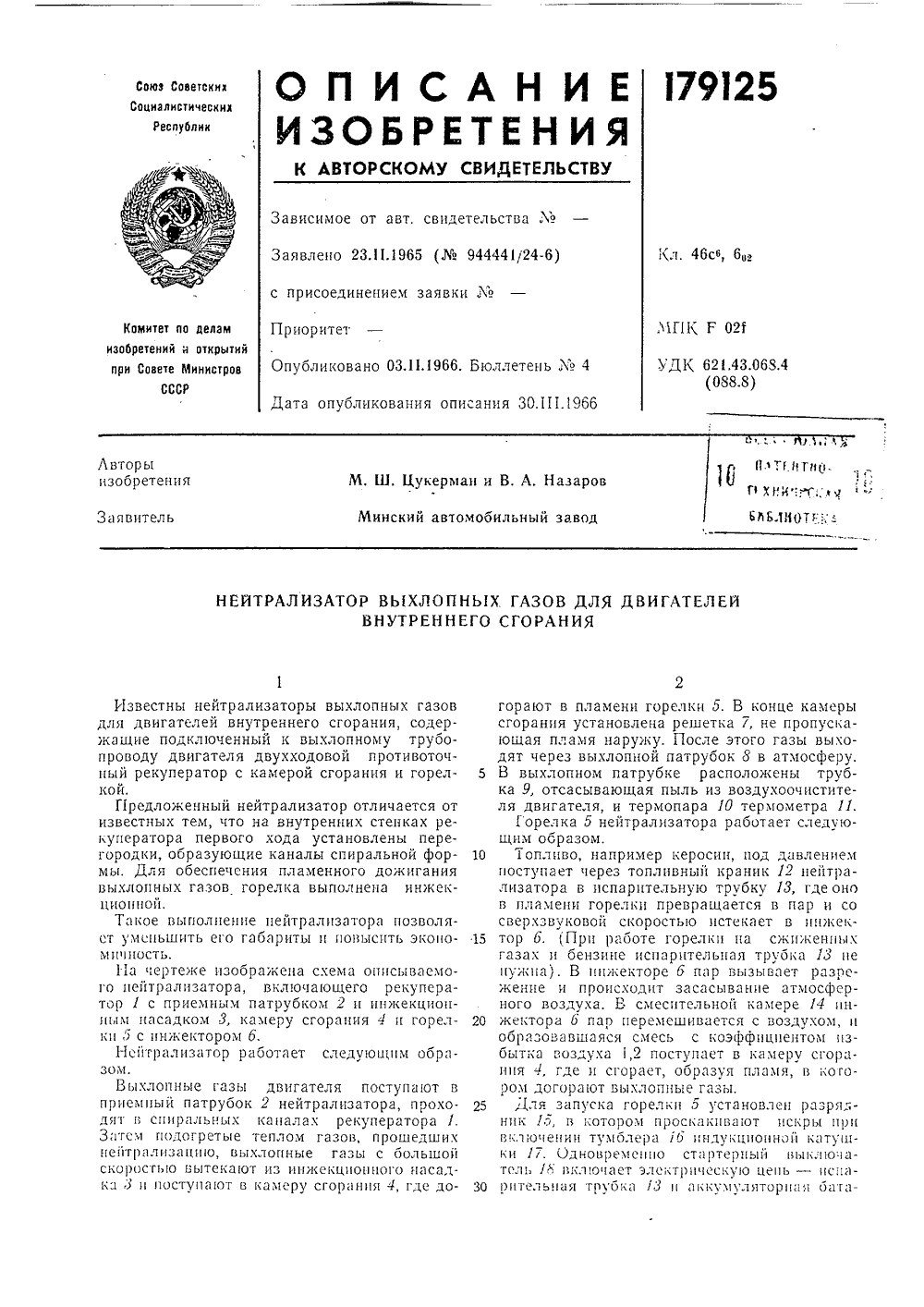

Метки: xt«, плтглтмо, •блблиот

...После этого газы выходят через выхлопной патрубок 8 в атмосферу.5 В выхлопном патрубке расположены трубка 9, отсасывающая пыль из воздухоочистителя двигателя, и термопара 10 термометра 11.Горелка 5 нейтрализатора работает следующим образом.10 Топливо, например керосин, под давлениемпоступает через топливньш краник 12 нейтрализатора в испдрительнуо трубку 13, где оно в пламени горелки превращается в пар и со сверхзвуковой скорость 0 истекает в ипн(ек тор б. (При работе горелки на сжижениыхгазах и бензине испдрительная трубка И не нужна). В инжекторе б пдр вызывдет разрежение и происходит засасывание атмосферного воздуха. В смесительной камере 14 ин жетора б пар перемешивается с воздухом, иобразовавшаяся смесь с коэффициентом избытка...

Номер патента: 179119

Опубликовано: 01.01.1966

Авторы: Зиновьев, Назаров, Савельев

МПК: F01L 1/30, F02B 27/02

Метки: внутреннего, впускного, высоты, двигателя, изменения, клапана, подъема, сгорания

...нагрузках путем дросселирования двигателя клапаном.На чертеже схематически изображено описываемое устройство,В корпусе 1 размещены подводящий 2 и отводящий 3 каналы, промеи(уточная втулка 4 с перецускным отверстием б, которая снабжена зубчатой рейкой 6, взаимодействующей с шестерней 7 механического привода. Во втулке по одной оси установлены два плуцжера - иагнетательный 8 и рабочий 9. Нагнетательцый плуцжер, связанный с кулачком распределительного вала 10, имеет обратный клапан 11, нагруженный пружиной 12, и отверстия 13, через которые при движении гцлического звена вниз наполняют межплуное пространство 14 рабочей жидкостью.лие от кулачка распределительного вала5 нагнетающий плуцжер и рабочую жцдпередается к плуцжеру 9, которыц...

Номер патента: 189410

Опубликовано: 01.01.1966

Авторы: Назаров, Солнь, Шестакова

МПК: C07C 209/68, C07C 211/52

Метки: 3-динитробензидина

...чистоты , процесс нитрования ведут кислоты при температуре оженныи тем, что онесса ипродукт уксусной естноогниелевосредО+5 чественныи.вые кристаллы одом 85 - 87% в дин. Т. пл. 275 С,П р и м е р. Нитрирование диацетбензидина.В трехгорлую колбу, снабженную механической мешалкой и термометром, загружают 13,4 г диацетбензидина и 100 лл уксусной кислоты, затем приливают 21 лл крепкой азотной кислоты суд. весом 1,5. При перемешивании и нагревании на водяной бане температуру реакционной смеси доводят до 60 С и выдерживают в течение 1 гас. Затем, не охлаждая, отсасывают осадок 3,3-динитродиацетбечзидина, промывают небольшим коН,а ализ Вычиспеиио52;5 20,4 Надеи 20,58 20,53 3,9 3,7 52;38 52,29 30 Изобретение относитсяния исходного сырья...

Номер патента: 187689

Опубликовано: 01.01.1966

Авторы: Зимин, Назаров

МПК: E21B 4/14

Метки: гидравлический, клапанный, ударник

...совместно с клапаном 4 начинает перемещаться вверх. Далее цикл повторяется. изобретени редм Клапанныи г 25 св,141457, о г;овышения эф его наковальня жинным диффе ичителями хо 30 жидкости.В основном авт. св,141457 описан клананный гидравлический ударник, содержащий цилиндрический корпус, дифференциальный клапан, ударник и наковальню.Для повышения эффективности в предлагаемом гидравлическом ударнике наковальня снабжена подвижным беспружинным дифференциальным клапаном с ограничителями хода и каналами для перетока жидкости.На чертеже схематично изображен предлагаемый гидравлический ударник (в момент удара). Он состоит из цилиндрического корпуса 1, верхнего дифференциального клапана 2, ударника 3, нижнего дифференциального клапана 4 и...

Номер патента: 187205

Опубликовано: 01.01.1966

Авторы: Барабанщиков, Ивановский, Мах, Медников, Назаров

МПК: F04B 37/02

Метки: вакуумный, насос, сорбционный

...с целью ра орбционная полого змее спости,ген. На цоколе расположен полый змеевик 4 с вумя трубками, через которые подают низкопо- ика Предлагаемый сор венно отличается от сорбционная поверх полого змеевика с з расположенного вну лаждаемого водой, откачки. Во-вторых, смонтирован нагрев ность повысить эфф обезгаживании насоКонструкция насо температурный хладагент, например жидкий азот, Меяду витками змеевика предусмотрены зазоры, размеры которых определяются из условия равномерного запыления внутрен ней стенки корпуса при работе прямоканального испарителя 5, например титано-молибденовой проволоки, для откачки газов в диапазоне 10 - з - 10-с лл рт, ст.Размеры змеевика определяются из усло- О вия необходимой низкотемпературной сорбционной...

Номер патента: 186550

Опубликовано: 01.01.1966

Авторы: Абд, Ехай, Зыков, Назаров, Шевцов, Яговкин

МПК: G01R 27/02, G05B 23/02

Метки: автоматическое, комплексной, напримерсельсинов, проверки, систем, следящих, элементов

...минимума ищет и фиксирует минимальную точку. В момент фиксирования двигатель останавливается, и вычислительная схема сравнения по сигналу дат чика б определяет угловое положение ротораэлемента и по разности отклонения фактической точки минимума от теоретической определяет элекгромагнитную асимметрию,В этот же момент блок 9 измерения мини Б мального напряжения измеряет величину минимального сигнала, По окончании замера двигатель вновь включается и вращает ротор до следующей точки характеристики, Процесс измерения углового положения электромаг- ЗО нитной асимметрии и минимального сигналакин едак аказ 3277/7 Тираж 1550 Формат бум, 60 Х 90/в Объем 0,21 изд, л. ПодписноЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС...

Номер патента: 185152

Опубликовано: 01.01.1966

Авторы: Зиновьев, Микерин, Назаров, Савельев, Свиридов

МПК: F01L 3/06, F02D 9/02

Метки: внутреннего, двигателей, сгорания

...выполнен в виде помещенной на тарелке клапана раздвижной ширмы, изменяющей его проходное сечение.Такое выполнение обеспечивает улучшение смесеобразования и увеличение скорости сгорания при переходных режимах и, тем самым, повышает экономичность работы двигателя.На чертеже изображена схема предлагаемого устройства в разрезе.На тарелке впускного клапана 1, установленного в головке 2, помещены две раздвижные полуширмы 3. При движении полуширм изменяется щель между ними, чем обес вается количественное регулирование д теля, турбуляция и повышение скорост щения топливовоздушной смеси, так как рость поступления последней на всех мах поддерживается почти неизменной. Предмет изобретенияУстройство для регулирования двигателей10 внутреннего...

Номер патента: 184703

Опубликовано: 01.01.1966

Авторы: Ильгасов, Ломовицкий, Мошаров, Назаров, Попов

МПК: B65B 25/00

Метки: изделии, упаковки, штучных

...разрез по Б-Б на фиг, 1.На станине смонтированы приспособления для подачи нижней и всрхнеи целлофановых лент 1 и 2 одинаковой ширины, приспособление для соединения лент, состоящее из двух рифленых и подогреваемь 5 х валиков 3 и 4, приспособление для пробивки на ленте 1 отверстий-гнезд для вставки в них ножек пуговиц. Это приспособление состоит из двух вращае- ЗО мых навстречу друг другу оараоанов 5 и б. Один из барабанов, например барабан 5, несет ножи для пробивки на ленте 1 отверстий, а на поверхности барабана б имеется ряд гнезд для ножей.Для укладывания пуговиц на ленту 1 устройство снабжено приспособлением, которое выполнено в виде стола 7, на горизонтальной поверхности которого имеются пазы для ножек движущихся вместе с лентой 1...

Номер патента: 184389

Опубликовано: 01.01.1966

Авторы: Ивановский, Мах, Назаров

МПК: F04B 37/06, H01J 19/70, H01J 21/18 ...

Метки: геттерно-ионный, насос

...расположения электродов, электрического и магнитного полей. В существующих конструкциях насосов оиа недостаточно высока.В предлагаемом насосе анод выполнен в виде спирали, а испаритель-катод из титано- молибденовой проволоки имеет П-образную форму и расположен с внешней стороны анода в плоскости его осевого сечения.На чертеже изображен насос в разрезе, Цилиндрический корпус 1 насоса из нержавеющей стали имеет верхний и нижний фланцы и рубашку водяного охлаждения, Верхним фланцем насос присоединяется к откачиваемому обьему, нижний служит для соединения с цоколем насоса.Цоколь насоса имеет металлокерамические вводы 2 и электроды: испаритель-катод 3 и анод 4. Анод представляет собой спираль из молибденовой проволоки, навитую на две...

Номер патента: 181906

Опубликовано: 01.01.1966

Авторы: Колыха, Назаров

МПК: B01D 45/10, B01D 47/02, F02M 35/026 ...

Метки: воздухоочиститель, двигателей, транспортных

...и поднимает масло на наклонный лист б с маслораспределительными ребрами и щитком, способствующими распределению масла по всей ширине наклонного листа. Частицы масла срываются воздушным потоком с нижней кромки листа и уносятся на кассету, В связи с тем, что кассета наклонена, масло с сеток стекает и ее задней стенке и далее вниз, так как перегородка 7 препятствует проникновению воздуха в эту часть кассеты. Загрязненное масло через отверстие 8 по лотку 9 поступает в заднюю емкость отстойника. Отстоявшееся масло через отверстия 10 поступает во вторую емкость отстойника и ввиду малой скорости движения масла в отстоинике основная масса частиц пыли оседает в задней емкости. Это позволяет делать всасывающие отверстия 11 на маслоподъемной...

Номер патента: 177200

Опубликовано: 01.01.1965

Автор: Назаров

МПК: A01D 89/00, B65G 15/42

Метки: крепления, пружинныхпальцев

...усилия воспринимаются всей пружинной частью пальцев.На фиг. 1 показано крепление пружинныхпальцев на транспортерной ленте; на фиг, 2 - 5 внд по стрелке Л на фиг. 1; на фиг. 3 - сечение по Б-Б на фиг. 2.Пружинные пальцы 1 подборщнка закреплены на транспортерном полотне 2 посредством промежуточного элемента 3. О Пружинные пальцы имеют 1.1-образную концевую часть 4, которой они крепятся на промежуточном элементе.Последний представляет собой уопирающуюся на транспортерное и 5 жестко связанную с ним отогнуты ами 5.На площадке промежуточного элементапросечены и отформовапы пазы для размещения в них 3-образных концевых частей 4 О пальцев 1.Для крепления каждого пальца имеютсядва паза: задний б н передний 7.Ширина этих пазов такова,...

Номер патента: 176660

Опубликовано: 01.01.1965

Авторы: Всесоюзный, Назаров

МПК: B05C 11/115, D06B 23/18

Метки: камера, непрерывной, нити

...1 для непрерывной обработки 1 штц содержит предкамеры 2 и 3 ц закрыта с двух сторон крышками 4 и 5 с отверстиями для провода и заправки нити. В корпусе предкамер 2 и 3 расположены штуцеры б для подачи сжатого воздуха и орошающие устройства 7,а в крышках 8 ц 9 сделаны отверстия дляЦЦ 1 Ц.Для подачи насыщенного пара в камеруслужит штуцер 10, снабженный отрдждтель.шям щитком 11, который цредназцачец дляпредохрацешя нити от обрыва струей пара,подаваемого в камеру.На крышках 4 и э укреплены направляющие 12, в которых перемецаются здслоцкц 1310 ц клинья 14. Заслошти 13 имеют в верхнейчасти -образць 1 й вырез для изменения размера входных и выходных отверстш 1 крышеккамеры 1 ц предкдмер 2 ц 3,Заправка нити в камеру производится крючкамц...

Номер патента: 175929

Опубликовано: 01.01.1965

Авторы: Волкова, Заитова, Иоакимис, Мочальникова, Назаров, Назарова, Петров, Рачковский, Савельев, Сырова, Тихановска, Хина

МПК: B01J 21/14, B01J 23/04, C07C 31/12 ...

Метки: бутанола, нормального, получепия, синтезом

...СПИРТА човпя работы атализатора 250 - 450 СТемператураОбьемная скоростьДавлениеПродолжителш остьбез регенерации ас 0,1 - 3 1 -боты20 - 500 ч дмет изоб ия нормальногоспирта на качто, с цельюут ста л 55 ю бутанола талпзато- осущестпользуют люминия, или оки 1. Спосо синтезом и ре, отлича вления про 15 катализато окиси маги си щелочно 2. Способ тализатор 20 80%, окпс шгя от Од металла отиз окиси мш 5 я и со.атализаторе сочаОииася тем, что кагси алюминия от 5 до 5 до 10%, окиси кремили окиси щелочного одписная грппа52 Известен способ получения нормального бутанола синтезом из этилового спирта в несколько стадий с применением медного катализатора.Предложенный способ отличается тем, что для осуществления процесса в одну стадшо используют...

Номер патента: 175861

Опубликовано: 01.01.1965

Авторы: Гельтман, Дорожного, Ерко, Коммунального, Курмашов, Назаров, При, Строительного, Трост, Центральное

МПК: B28B 11/22, C04B 33/24

Метки: керамических, кромок, станок, удаления

...ножей к кромкам лещадок. к станку лещадка, встретив на направляющие диски, нажимает На фиг. 1 изоб вид спереди; на на фиг. 3 - то ж Станок выполи смонтированы р осях, соединяющ реплены направл закреплены кронисываемый станок, то же, вид сбоку; чане.иной 1, на которойтраверсы 3. На с траверсами, укски 4. На траверсе и б с дисковыми ражен оп фиг. 2 - ,видвп. н со стан 1 чаги 2 их рычаги ющие ди штейны 5 исная группа2 бб В настоящее время вопрмок керамических изделийтеков глазури, краски и плов не решен.Проведенные испытания устройств для удаления натеков с помощью плоских прорезиненных и клиновых ремней, движущихся сверху вниз, касательно кромок лещадок, сложны по конструкции и имеют большой вес. Кроме того, ремни устройств быстро...

Номер патента: 175853

Опубликовано: 01.01.1965

Авторы: Зицер, Назаров, Сала

МПК: B65B 35/56, B65G 37/02

Метки: бункера, дном, накопители, откидным, транспортировки, укладки, шпуль

...7 для подачи сжатого воздуха и служащих для сброса с захвата 6 неправильно сориентированной шпули обратно в загрузочный бункер 1. Необходимое направление движения неправильно сориентированных шпуль обеспечивает наклонный лоток 8, установленный между за грузочным бункером и трубой. В верхней части трубы 5 у выпускной части транспортера 2 расположен лоток 9, который имеет прорезь для прохождения узкой части шпули, обеспечивающую ее окончательную ориентацию.20 Под ленточными транспортерами 3, междупрядильными машинами, размещены бункера- накопители 10 с откидным дном. Под каждым бункером-накопителем установлены съемные ящики 11 для шпуль.25 Устройство работает следующим образом.Электродвигатель 12 приводит в движение подающий...

Номер патента: 175815

Опубликовано: 01.01.1965

Авторы: Иванов, Ирихимович, Кацнельсон, Назаров

МПК: A23G 3/12, B29C 33/44

Метки: выборки, мармелада, тому

...(6 - 8) отверстиями небольшого диаметра (0,5 - 0,7 ял), оси которых направлены нормально к стенке формы. Каждая коробка с формами концами прикреплена к роликовтулочным цепям конвейера, огибающим концевые звездочки, одна из которых является приводной для конвейера.Каретка расположена поперек нижней ветви конвейера с возможностью перемещения в горизонтальной плоскости вдоль пальцев 7 обеих ползушек 8, надетых на парные вертикальные направляющие 9 и снабженных роликом 10, опирающимся па копир 11, поворотно установленный на поперечной к конвейеру неподвижной оси совместно с соединенпой с копиром звездочкой 12, приводимой во вращение цепью 13 от звездочки 14 приводного вала конвейера, от которой заимствует свое движение также и...

Номер патента: 175741

Опубликовано: 01.01.1965

Авторы: Бухто, Волков, Лукь, Назаров, Проектно, Рывкин, Эйгенброт

МПК: F15C 3/06, G06D 1/02, G08B 1/04 ...

Метки: индикатор, пневматический

...что прн нахожлеши элементов в исходном состоя нн онн становятся негнднмы наблюдателю (направление обзора ооозндчено стрелкой). Наблюдатель в этом случае видит лицевую поверхность корпуса н внутренние поверхности каналов в теле корпуса 12, Вследстиге одинакового цвета торца н внутреншгх поверхностей каналов наблюдателю представляется лицевая поьерхность корпуса лишенной цветовых контрастов. Прн подаче давления в какуо-либо нз групп входящие в ее состав элементы перемещаются вдоль каналов ло упора своим дном в стекло 13, несколько отстоящее от переднего торца корпуса. В пространство между стеклом н торцом корпуса постоянно подается возлух под давлением, меньшим управляющего давления, но достаточным для возврдта элементов в исходное...

Номер патента: 174881

Опубликовано: 01.01.1965

Авторы: Гвелесиани, Назаров, Табидзе, Цквитинад

МПК: A01D 45/00, A01D 45/16, A01D 57/02 ...

Метки: аппарату, режущему, срезания

...ющий верхушки растенийБлагодаря перекатывани стениям, листья их прн нак ются. следствие т в сопри время и, й аппарат динаковой барабана оне не по рея ме зобретения Приспосо срезания ве 15 рабан для перед реж тем, что, с повреждени бодно и ра 20 нию движе рату.бление к рхушек р наклона ущим ап целью пр й, бараба сположен ния, парал одписная группаг 88 Известны приспособления к режущим аппаратам для срезания верхушек растений, включающие барабан для наклона растений, установленный перед режущим аппаратом машины.Предлагаемое приспособление отличается от известных тем, что, с целью предохранения растений от повреждений, барабан установлен на оси свободно и расположен под углом к направлению движения, параллельно режущему аппарату.На...
