Назаров

Номер патента: 440452

Опубликовано: 25.08.1974

Авторы: Буханов, Назаров, Соколов

МПК: D01D 13/02

Метки: аппаратов, герметизирующее, непрерывной, проходных

...элемента имеет дополнительное отверстие, сообщающееся с аппаратом, Уплотняющие элементы выполнены со скосами.Это позволяет упростить копструкцшо устройства.На чертеже изображена часть аппарата с герметизирующим устройством.Герметизирующее устройство для проходных аппаратов непрерывной обработки материала, например нитей, представляет. собой камеру с отверстиями 1 для прохода материала 2, между стенками 3, 4 которой расположены один над другим два уплотняющих элемента, выполненных со скосами 5,Уплотняющий элемент 6 расположен свободно, а нижний уплотняющий элемент 7установлен неподвижно, Стенка 4 камеры, сообщающаяся с рабочей камерой 8 аппарата,5 имеет дополнительное отверстие 9 для прохода обрабатывающей среды.Устройство...

Номер патента: 439081

Опубликовано: 05.08.1974

Авторы: Барышев, Зотова, Назаров, Умедман

МПК: H05K 7/16

Метки: блоков, радиоэлектроннойанпаратуры, размещения, шкаф

...1, несущие боковые обшивки 2 и передний несущий кожух 3, соединенные, например,стандартными винта м и 4.Электрический монтаж 5 шкафа размещен10 непосредственно на переднем кожухе, а гибкие петлеобразные отводы 6 к выдвижнымблокам 7 расположены в гибких кабелепроводах 8, Концы кабелей в гибких отводах распаяны на розетки разъемов 9, при помощи15 которых происходит соединение с ответнымиэлементами разъемов выдвижных блоков.В верхней части переднего кожуха установлена поворотная панель 10 с внешними разьемами шкафа 11.20 Шкаф может быть снабжен воздуховодом12 приточно-вытяжного охлаждения, располагаемым в нижнем основании 13, и воздухораспределителем 14. На шкафу установленверхний воздуховод 15.Передний кожух 3 служит шаблоном...

Номер патента: 438714

Опубликовано: 05.08.1974

Авторы: Абрамычев, Авров, Бейсембаев, Волков, Гришин, Ершов, Кунаев, Левинтов, Назаров, Рабиль, Ухарников

МПК: C21C 7/00

Метки: рафинирования, феррофосфора, электротермического

...продувке феррофосфора достижение максимального извлечения компонентов, например Ч и Сг, требует повышенного расхода кислорода на единицу веса извлекаемого компонента, а это приводит к неизбежным потерям элементов (за счет их попутного окисления), которые должны быть сохранены в феррофосфоре,С целью получения электротермического феррофосфора стабильного состава и наиболее полного сохранения фосфора предложен способ, но которому процесс окисления примесей феррофосфора, например марганца и кремния, проводят под слоем шлака электро- термической плавки фосфоритов с введением в шлак восстановителя в количестве 0,5 - 57 о от веса окисляемых примесей исходного феррофосфора.Слой шлака над феррофосфором в процессе рафинирования препятствует...

Номер патента: 438509

Опубликовано: 05.08.1974

Авторы: Назаров, Перфильев, Резвов, Трушечкин

МПК: B23K 37/04

Метки: поддерживающее

...в зависимости от длины панелей.Поперечное и продольное перемещение устройства производится механизмами 16. Механизм продольного и поперечного перемещенияпредставляет собой гидравлический цилиндрЗО 17, поршень которого 18 имеет два штока 19.На концах штоков имеюгся подпрукинспныс собачки 20, взаимодействующие с рейками 21, которые имеют прямой зуб и закреплены неподвижно, а цилиндры перемещаются вместе с поддерживающим устройством. При перемещении поддерживающего устройства одна из собачек (в зависимости от направления движения) выводится в верхнее положение электромагнитом 22. Шаг перемещения устройства определяется положением упора 23, но должен быть кратным шагу рейки 21.Устройство рабогает следующим образом, В зависимости от длины...

Номер патента: 437739

Опубликовано: 30.07.1974

Авторы: Акимова, Барабанова, Назаров, Турский

МПК: C07C 43/20

Метки: п-изомеров, пентафениловых, смеси, эфиров

...30% параизомера и 80 - 70% метаизомера, подвергают взаимодействию с фенолом в условиях реакции Ульмана с последующим взаимодействием полученной при этом смеси изомеров феноксибромбензола с резорцином.Целевой продукт выделяют известными приемами. тается д без р в крции.Однако смесь изомеров пентафенилового5 эфира, например, полученная из л-феноксифенола и смеси изомеров дибромбензола(85% мета-, 10% пара- и 5% ортоизомера)остается жидкой только в течение двух месяцев, после чего превращается в полукристалО личсскую массу,П р и м е р 1. 216 г смеси л- и и-дибромбензолов, содержащей 20% (43 г) параизомера,103 г фенола и 3 г однобромистой меди нагревают до 155 С и постепенно в течение 4 -5 5 час добавляют 470 г едкого кали в виде50%-ного...

Номер патента: 436215

Опубликовано: 15.07.1974

Авторы: Калошина, Назаров, Цивцивадзе

МПК: A23L 1/16, F26B 3/06

Метки: макаронных, сушки

...сушки.Известен способ сушки макаронных изделий, включающий обработку изделий влажным паром с последующей сушкой.Для улучшения качества изделий путем снятия внутренних напряжений, предлагается, после сушки, проводить дополнительную обработку влажным паром с последующими отлежкой и охлаждением изделий.,При этом каждую обработку влажным паром до и после сушки проводят в течение 2 - 3 мин, перед сушкой при 100 - 110 С, а после нее - при 100 - 105 С. Кроме того, отлежку и охлаждение проводят в течение 1,5 - 2 час.При осуществлении способа сырые отформованные трубчатые макароны из муки высшего сорта с наружным диаметром 7,0 мм и внутренним 4,5 мм предварительно обрабатывают влажным паром при 100 - 110 С в течение 2 - 3 мин, затем сушат...

Номер патента: 435565

Опубликовано: 05.07.1974

Автор: Назаров

МПК: G11C 29/00

Метки: защиты, памяти

...5, использующиеся для определения принадлежности к определенному блоку памяти, и дополнительные входы 6 по количеству защищаемых блоков памяти, подключенные к выходам регистра маски, выходы дешифратора объединяются схемой ИЛИ - НЕ 7, на выходе которой формируется сигнал нарушения границ памяти для данной программы.5 Устройство для защиты памяти работаетследующим образом.Перед выполнением некоторой программычерез входные схемы И 1 в регистр 2 заносится код, формируемый супервизором (мо нитором). Этот код определяет разрешенныедля данной программы блоки памяти Сигналы триггеров регистра маски 2, которые соответствуют доступным для программы блокам памяти, поступают на дополнительные входы 15 6 дешифратора 3 и подготавливают к работете его...

Номер патента: 435557

Опубликовано: 05.07.1974

Авторы: Логанов, Назаров, Тюрин

МПК: G11B 25/02

Метки: записи, магнитной

...устройство обеспечивает дои к каждой магнитной головке 4 в отдельти, что в значительной степени упрощает обслуживание. я к наюпителям ин устройствам для маг тие та, кото- служиоздаписиго об оиство аждый толоваждом сту нос О его Изобретение относитсформации, а именно книтной записи.Известно успройспво для магнитной записи, содержащее магнитные головки, размещенные в отверстиях цилиндрического корпуса, внутри которого установлен магнитный барабан, стержневые выводы обмоток магнитных головок, расположенные во фланцеобразных держателях магнитной головки, укрепленных,посредством винтов на поверхности цилиндрического корпуса, и кольцеобразные эластичные прокладки. Известное устройство обеспечивает герметизацию магнитного...

Номер патента: 434433

Опубликовано: 30.06.1974

Авторы: Мичев, Назаров

МПК: G09G 3/30

Метки: индикации

...этом случае запись сигнала производится непрерывно. Кроме того, за счет под ключения одного из сегнетоконденсаторов кцепи управления уменьшается количество элементов и ликвидируется одно тройное соединение элементов ячейки экрана.На чертеже изображена схема предлагае мого устройства.В отсутствие записи информации на всехячейках по горизонтальным шинам 1 через сегнетоконденсатор 2 и электролюминесцентный конденсатор 3 поступают импульсы, за пирающие диод 4. При записи информациисигнал поступает на выбранные ячейки по вертикальным шинам 5 и одновременно импульс противоположной полярности, поданный на соответствующую горизонтальную шину, 20 отпирает диод. Возбуждающее напряжениепоступает на электролюминесцентный конденсатор от генератора...

Номер патента: 434408

Опубликовано: 30.06.1974

Авторы: Бородулин, Конюхов, Назаров, Федосеев

МПК: G06F 7/38

Метки: арифметическое, двоично-десятичное, динамической, циркуляционнойпамятью

...относится к области вь тельной техники, преимущественно к на ным электронным клавишным маши программным управлением.По основному авт, св, 256365 из арифметические устройства, использут качестве регистров памяти для хранен рандов и результатов вычислений дин скую циркуляционную память, наприме нитострикционную линию задержки, и щие в своем составе регистр сдвига, довательный двоичный сумматор и це дачи корректирующего кода. первого слагаемого посту хода 9 блока 1 на вход 14344 Составитель А. Рыбинсхрел й. Куклина орректор Е. Миронова Редактор Е. Дайч Тираж 624 Совета Минис открытий наб., л. 45Изд,1803Государственного компте по делам изобретении Москва, %-35, Раушск каз 3024/10ЦНИИ Полпнспов СССР пографпн, пр. Сапунова, 2 регистра...

Номер патента: 434185

Опубликовано: 30.06.1974

Авторы: Белоусов, Илюхин, Капралова, Назаров, Чаенкова

МПК: F04B 37/02

Метки: вакуумныхнасосов, диффузионных, ловушка, механических, паромасляных, сорбционная

...нагреватель для их регенерации.Цель изобретения - предотвращение попадания в реципиент высокомолекулярных конденсируемых углеводородов при регенерации сорбента без отсечения ловушки от реципиента.Это достигается тем, что нагреватели расположены в ближайшем к реципиенту слое каталитически активного сорбента, например окиси алюминия,На чертеже схематически показана предлагаемая сорбционная ловушка.Ловушка содержит корпус 1 с присоедини- тельными фланцами, внутри которого размещены два слоя сорбента - активированный уголь 2 и каталитически активный сорбент, например окись 3 алюминия, расположенные между сетками 4. Нагреватель 5 помещен в трубку 6, расположенную по окружности в слое каталитически активного сорбента. Такое расположение...

Номер патента: 432276

Опубликовано: 15.06.1974

Авторы: Всесоюзный, Зимин, Назаров

МПК: E21B 31/113

Метки: гидравлический, ясс

...а полость, образованная поршнями, заполнена смазочным веществом.На чертеже показан описываемый гидравлический ясс.Гидравлический ясс состоит из корпуса 1 с перегородкой 2, штока 3 с верхним и нижним поршнями 4 и 5, полость между которыми заполнена через пробки 6 смазочным веществом. Наружная поверхность штока 3 имеет впадины и выступы. Для передачи крутящего момента бурильному инструменту гидравлический ясс снабжен в нижней части шестигранным соединением. При бурении скважины на верхний пор шень 4 действует гидравлическая нагрузка под действием которой опускается шток 3 взаимодействующий с перегородкой 2 корпуса 1. При этом в полости между поршнями 4 и 5 возникают гидравлические импульсы давления, которые воздействуют на долото. При...

Номер патента: 429833

Опубликовано: 30.05.1974

Авторы: Бекбергенов, Егизаров, Желонкин, Зиньковский, Изобретени, Меклер, Назаров, Никандров

МПК: B01D 53/02

Метки: 429833

...содержащий около 1 г/м БОз (воздух насыщается ЬОз над 10%-ным олеумом при 25 С). Скорость газа 0,2 м/сек, температура 25 С. Средний состав выходящего газа по окислам серы за 6 час работы фильтра, г/м: 50 з 0,5; ЬОз 0,7.Тот же исходный газовый поток смешивают (1: 1 по объему) с воздухом, насыщенным паром Не 504 (барботаж через 98%-ную кислоту при 40 - 45 С). Полученную газовую смесь, содержащую около 500 мг/мз 50 з и 5 мг/м Не 504, пропускают через слой серы. За 6 час работы выходящий газ содержит, мг/мз; ЬОэ 1,0; 50 около 600.Таким образом, степень превращения 50 зувеличилась с 50% до 99,8%.5 П р и м е р 2. В фильтр объемом около 100 лзагружают 30 кг гранулированной элементарной серы (размер гранул 5 - 20 мм), образовавшей слой...

Номер патента: 429759

Опубликовано: 30.05.1974

Авторы: Кировский, Кобзенко, Мерзл, Назаров, Русских, Урюпин

МПК: A01B 13/00

Метки: лесной, плугш, ч•

...чертеже схематически показан предлагаемый плуг, вид сбоку.Плуг состоит из рамы 1, навесного устройства 2 и корпуса 3 с шарнирно закрепленным крылом 4 отвала. Крыло отвала закреплено на горизонтальной оси и может поворачиваться в вертикальной плоскости. Кроме того, крыло связано с пружиной 5, которая вторым концом соединена с рамой посредством регулировочного болта б. Отклонение крыла вниз ограничивается специальным упором.При работе плуга пласты почвы извлекаются из борозды лемешно-отвальной поверхностью и укладываются в перевернутом виде на необработанную поверхность. Подлрукрыло отвала обеспечивает лостоянное прижатие пласта за счет усилияния пружины, величина которого регболтом.,При пахоте на глубине больше расчетной...

Номер патента: 253164

Опубликовано: 25.05.1974

Авторы: Борецкий, Кычкин, Назаров

МПК: H03C 3/00, H04L 7/04

Метки: 253164

...ключа, фаза 26 посылок принимаемого сигнала, задержанного на т 0, 25 сигнал 27 на выходе детектора и регенерато 253164нала групповой синхронизации и тракт приема.Первый тракт содержит умножитель несущей частоты сигнала Уофт 9 ю 29 с коэффициентом умножения, вдвое меньшим необходимого для полного снятия манипуляции с сигнала. На его выходе получается колебание, в котором информационная фазовая манипуляция оказывается снятой, остается лишь манипуляция на 180 импульсами групповой синхронизации (сигнал 19). Из последнего колебания (сигнал 19) обычным путем (умножитель частоты, генератор с кольцом ФАП, делитель частоты) формируется опорное напряжение с частотой в и раз больше, чем несущая сигнала софт 99 2 о-,и колебание сигнала 19...

Номер патента: 429298

Опубликовано: 25.05.1974

Авторы: Красильщиков, Назаров

МПК: G01L 11/00

Метки: контактный, манометр, пневматический

...каждая пара соосно расположенных сопл имеет свою заслонку, что усложняет конструкцию и увеличивает габариты прибора при необходимости нескольких позиций.Цель изобретения - упрощение конструкции и уменьшение габаритов пневматического контактного манометра.Для этого предлагаемый манометр снабжен одной для всех струйных контактов заслонкой, выполненной в виде диска с выступами, свободно сидящего на оси и снабженного возвратной пружиной, причем диск свяоложении диск 8 под деист- находится в положении, при опирается на неподвижныи устанавливается в одно из яющих грубую уставку при.Регулировкой положения струйных контактов 1 на втулке 2 достигается точная уставка на прерывание выступом 7 диска 8 струи, идущей из подводящего сопла 4 (к...

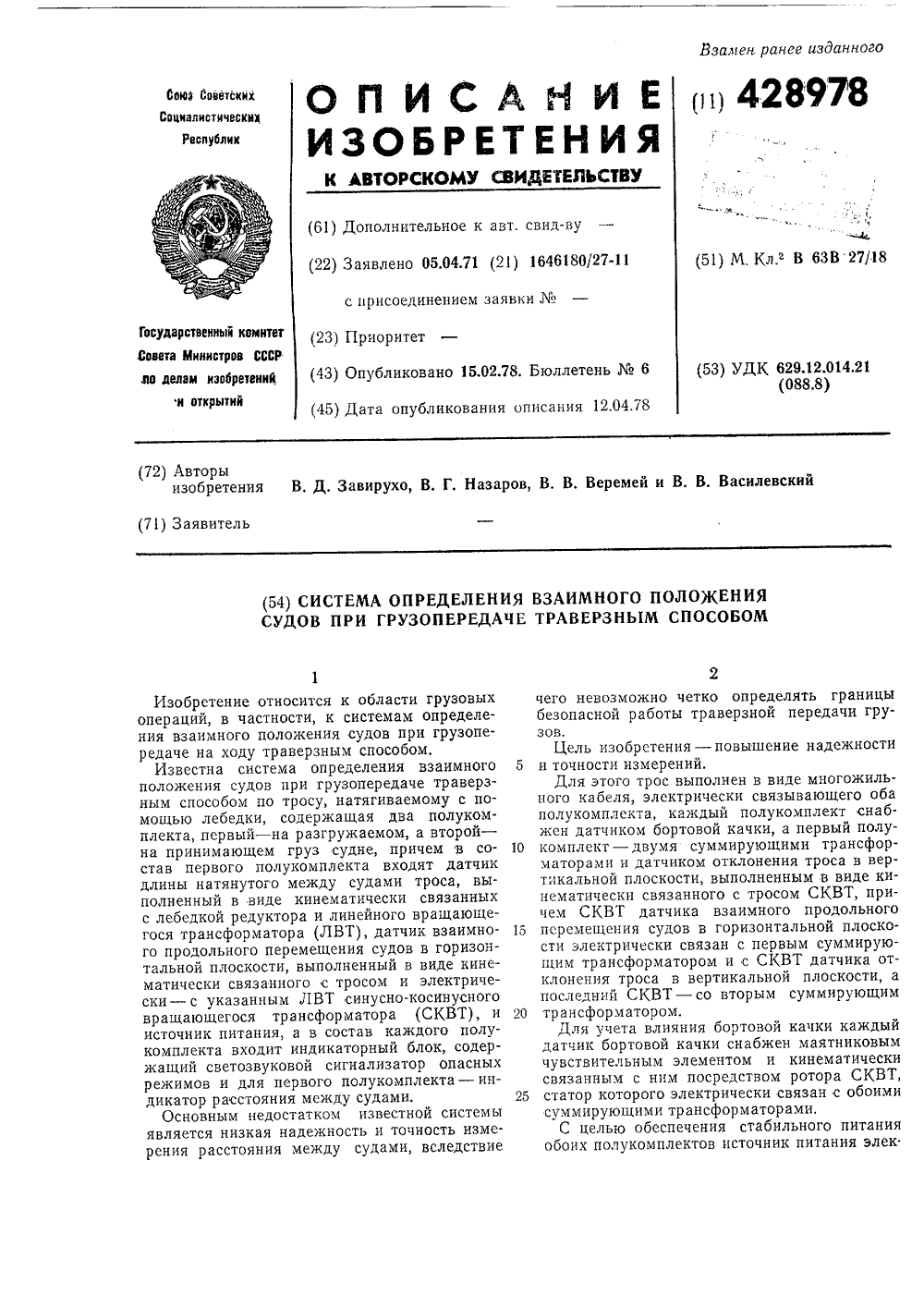

Номер патента: 428978

Опубликовано: 25.05.1974

Авторы: Василевский, Версией, Завирухо, Назаров

МПК: B63B 27/18

Метки: взаимного, грузопередаче, положения, способом, судов, траверзным

...с передаточным числом 1/400 на ЛВТ 3.Напряжение У снимаемое со вторичной обмотки ЛВТ 3, пропорционально углу а поворота барабана лебедки измерительного кабеля или, что то же самое, длине измерительного кабеля Напряжение У подается с ЛВТ 3 на обмотку возбуждения (первичную) СКВТ 5 - датчика взаимного продольного смещения судов в горизонтальной плоскости,СКВТ 5 смонтирован у направляющей троса - кабеля, которая имеет возможность свободно разворачиваться как в горизонтальной, так и в вертикальной плоскостях, т. е. имеет возможность задавать углы отклонения кабеля от траверзы (перпендикуляра к диаметральной плоскости передающего судна) как в горизонтальной ,), так и в вертикальной (г) плоскостях. Сигнал угла р, подается на ротор СКВТ 5, со...

Номер патента: 428858

Опубликовано: 25.05.1974

Авторы: Белорусский, Вит, Назаров, Роман

МПК: B22F 3/087

Метки: изделий12, металлокерамических, прессования

...изделий.Для этого уплотнение чередуют с шагоподачей оболочки с порошком в наиравлеперпендикулярном усилию прессования,Чертеж поясняет способ прессования. Нанем изображены прессуемый порошок 1,электропроводящая оболочка - контейнер 2,рабочий инструмент - индуктор 3 и оправка 4. в раоочеи зоне индуктора - оказалась следующая недеформированная часть оболочки с порошком, На индикатор подают второй импульс тока, вызывающий уплотнение по рошка на новом участке. Операции повторяют, чередуя подачу оболочки с порошком и воздействие на них импульсного магнитного поля.Шаг перемещений оболочки - контейнера 1 о вдоль оси индуктора, а также мощность подаваемого на индуктор тока, зависят от параметров индуктора и ирессуемого изделия.Способ...

Номер патента: 233106

Опубликовано: 25.05.1974

Авторы: Гродштейн, Груздева, Кашигина, Назаров

МПК: H01J 9/38

Метки: 233106

...газа заключается в следующем.Определенное количество адсортое из расчета необходимого 3помещается в стеклянную или ква пулу, закрывается металлической сеткой и ампулу напаивают к газоразрядному прибору. Во время откачки прибора при его обезгаживании под печью сорбент так же обезгаживается. Для получения хороших сорбционных свойств адсорбент обезгаживается при вакууме не ниже 10 - " тор и температуре 300 - 500 С. Обезгаживание адсорбента при температурах ниже 300 С не дает возможности достаточно точно освободить его от газов, адсорбированных им ранее, а при температурах выше 500 С наблюдается его спекание и уменьшение количеств запасаемого газа. После обезгаживания адсорбента прибор наполняется инертным газом до рабочего давления. При...

Номер патента: 272993

Опубликовано: 25.05.1974

Авторы: Гродштейн, Кашигина, Назаров, Остапченко

МПК: H01J 7/20

Метки: 272993

...гель 1 О, который затем откуеывастся клещамп и закрывается колпачком 11.Верхний флапец снабжен выходным штуцером 12, с помощью которого прибор подсоединяется к разрядной трубке ОКГ, Ниж 5 пий флансц имеет дозировочную камеру 13,отделенную от резервуара с газом полупроницаезой мембраной 14. Мембрана представляет собой прессованную пробку из просеянного поропка металла (например, медО ного) и изготавливается запрсссовываниемего нспосредствепно в отверстие нижнегофланца,Прсссование производится на гидравлическом прессе при давлении 8400 кг(сме после 5 довательным запрессовыванием несколькихпорций порошка. Изменяя давление прессования, величину навески и количество последовательно запрессованных порций порошка,можно изменять...

Номер патента: 428508

Опубликовано: 15.05.1974

Авторы: Литовченко, Назаров, Ротаков, Сидоров

МПК: H02M 5/27

Метки: искусственнойкоммутацией, непосредственной, связью, частотыс

...вьапозенение преобразователя ляет повысить энергетические,показате стемы преобразователь-двигатель.На чертеже дана принцигпиальная электрическая схема описываемого преобразователя,Силовая цепь, преобразователя вклгочает в себя силовые тнристоры 1 - б и 7 - 12, включенные в мостовгяе трехфазные схемы, от которых питаются рабочие обмотки 13 - 15 фаз асинхронного двигателя. Коммутирующие тиристоры 1 б - 2 и 22 - 27 также соединены в трехфазные мостовые схемы, и которым подключены всгпомогательные обмотки 28 - 30 фаз статора, Нулевая точка:вгепомогательных обмоток соединена со оредней точкой коммутирующих конденсаторов 31 и 32.Если, например, ток проводят тирнсторы, 1, 2,и б для изменения направления тока в обмотке 13 фазы двигателя...

Номер патента: 428481

Опубликовано: 15.05.1974

Авторы: Андрианова, Изобретени, Назаров, Украинский, Чудновский

МПК: H01J 31/20

Метки: воспроизведения, изображения, кинескоп, цветного

...различные варианты 2 осуществления данного изобретенпи по компенсации теплового расширо 1 гпя цвстодслнтельного электрода.На фиг. 1, 2, 3 даны варианты электрнческо. го сосдсонеппя терморезистора с экраосом, мас Изобретение относится к электрова области, в частности, к иинескопам произвсдеавпя цветного изображения.Известен иинескоп для,воспронзвед цветоого,изображе 1 о:я, содержащий вак нуо оболочку, электронный прожектор, л 1 образующую систему, образованную эле дами, выполненным в виде сочетаний п дящего покрытия на конусе оболочки, цве лптельного электрода, люминесцентного на. 53) УДК 621.385 (088.8)Редактор Л, Цветков оррект Рочайлин аказ 5025 11 зд. М 1598 сударственного комитета по де.чам изобретений 1 Москва, Ж,...

Номер патента: 427810

Опубликовано: 15.05.1974

Авторы: Бараник, Белый, Катин, Лысенко, Назаров, Новокрещенов

МПК: B23K 11/24

Метки: контактной, сварки

...обеспечивает высокое бьсгродействие.На чертеже предста 1 влена блок-схема устройсгва для контактной сварки.Устройство содержит генератор измерительных импульсов 1, блок запуска 2, ключевую схему 3, усилитель 4, блок сравнения 5, пороговые блоки б, 7, схему совпадения 8, схему запрета 9, инвертор 10, блок управления 11, источник сварочного тока 12, электроды И,. 51 Заказ 775/8 Изд.1588 Тираж 944ИПИ, Москва, Ж, Раушская наб., д. 4/5 Подписно п Харьк. фпд. пред, Патент логический блок 14; 15 - свариваемые изделия,Генератор измерительных импульсов 1, запускаемый блоком запуска 2, создает на межэлектродном сопротивлении Яимпульсы напряжения малой длительности и большойамплитуды, пропорциональные величине межэлектродного сопротивления,...

Номер патента: 426896

Опубликовано: 05.05.1974

Авторы: Назаров, Семенцов

МПК: B08B 1/02, B60S 5/00

Метки: букс, вагонных, зачистки, крышек

...шпиндел приводами 8 и 4 подъема и бочие органы 5 (не менее д с ним посредством механи перемещения, выполненного рычагов, одни плечи язбочими органами 5, абликами 8, через пруж ирна втулке 10, уста за р,шпинделе 2,Двуплечие рычаги смонтированы на консолях 11 шпинделя 2.Ролики 8 взаимодействуют с клиньями 12,смонтированными на вертикальных держателях 13 консолей 14, через втулку 15 связанных с приводом 4 вращения шпинделя 2. Нашпинделе 2 жестко закреплен диск 1 б, черезпружины 17 связанный с диском 18, под которым расположены рабочие органы 5.Устройство работает следующим образом.Крышка 1 буксы, подлежащая зачистке,укладывается в гнездо 19 устройства. Шпиндель 2 приводится во вращение и с помощьюподъемного привода 8 опускается. При...

Номер патента: 424957

Опубликовано: 25.04.1974

Авторы: Всесоюзный, Зимин, Назаров

МПК: E21B 4/14

Метки: гидроударник

Номер патента: 424287

Опубликовано: 15.04.1974

Авторы: Литовченко, Московский, Назаров, Ротанов, Сидоров

МПК: H02P 5/418

Метки: частотно-регулируемый, электропривод

...трехфдзцуО Оомотку 22 - Ч, ПддЛЮс(СРцмО НМЛСВЫМ ПРОВОДОМ 20точдм 2,1 соединения оцдсцдторов 20 ц 21, д свосодпыз 1: Онцдзц - к Выо Тс(м ,с - 9 ВСН 1 ОМОгсТСЛЬЦОГО ЦРСОбРаЗОВДТЕ,Я.По сигналам устройства управления (цд чертеже не показано) тириторы 8 - 15 основ- (ОГО СТаТЧЕСКОГО ПРЕООРс 130 ВаТСЛЯ ПОДКЛЮс 1 с- ют сциц 2 - 1 тдторной обмот: электро. двигателя 1 к;точшку и:тдцНьКоммтания тир 1 торов 8 - 15 ос цсствл 51- ст.я ледуощим образом.ЕСЛП, цац 1 цаС 1, ТОК ПроводяТ Тс 1 ШТОРН 9, 11 и 1" 1 необходимо псрсвсти ток с тиритора 8 ца тцрцТО 9 дЛя ПЗМСНСНИя ЕГО цапрсВ- ,енця в секц:ц 2 обмотки электродвигателя . то открываетя коммутирующ:ш тирстор 14. В секции 22 вспомогательноЙ обмотки цачц- ДСТ ПРОТОсГЬ ТО. , РДВый с З 1 ЗЕ...

Номер патента: 424228

Опубликовано: 15.04.1974

Авторы: Без, Белов, Гераськов, Кирь, Назаров, Разоренов, Раков, Самойлов, Сенцов, Толмасский

МПК: G11B 5/72

Метки: защитного, износоустойчивогопокрытия

...магнитного слоя. 10 Однако при использовании известного покрытия со временем происходит его короблсцие и разрушение рабочего слоя. Кроме того, это покрытие отличается невысокими адгезиоцными свойствами. 15Для уменьшения вероятности возникновения эффекта короблсния магнитного носителя и разрушения рабочего слоя, а также повышения адгсзии покрытия по предлагаемому способу нагрев носителя ведут со скоростью 20 2 - :10 С/мин до 550 - 600 С, при этом д;1 ссоциацию паров карбонилцитрозила кобальта и последующее охлаждение носителя осуществляют при остаточном давлении 10 -- ;60 мм рт. ст. 25При реализации способа в практических условиях пары карбонилнитрозила кобальта с постоянной скоростью направляют в герметнчную камеру, в которой...

Номер патента: 423207

Опубликовано: 05.04.1974

Авторы: Бараник, Змиева, Катин, Лысенко, Назаров, Новокрещенов

МПК: B23K 11/10

Метки: сварки

...- 7 мм/сек, пр при усилии сжатия 0 30 греве корпуса и крытического состояния меосажпвается ролцкамц сПрц сварке мсталлос крышкой толщиной скорость сварки составцчем сварка происходит ,4 - 0,6 кгс и общем пашки не выше 150 С. твля трод чертеже предсойство.точник трехфазноготания 1, блока упрасварочного трансфообмотки трансформмер, по схеме треудвум свободно врароликам 4 из медиощимся электродами- медной пластине рез изолцруоц 1 уо прокладку 6 к предметному столику 7. Столик движется поступательно с заданной скоростью по шариковым направляющим 8 прц помощи электродвигателя 9 и зубчатой пары 10.Установив герметцзпруемый корпус с крышкой на пластину 5 прсдмстного столика, включают электродвигатель. Столик начинает двигаться с заданноп...

Номер патента: 422836

Опубликовано: 05.04.1974

Авторы: Назаров, Скворцов

МПК: E05B 37/16

Метки: замку, приставка, шифровальная

...имеющей на рабочей части конус 22 с лыской 23, а на рабочей части каждой из кнопок набора шифра имеются диаметрально расположснные лыски 24, охватываемые пружинами 25, закрепленными на нижней плате 3.Кнопки 5 и 6 подпружинены одинаковыми пружинами 26 и имеют на концах жестко закрепленные насадки 27, маркированные цифрами для удобства занесения шифра и вклю;спия механизма сбрасывания шифра.Каждая из кнопок 5 шифра имеет пазы 28 и 29, расположенные на разной высоте рабочей части кнопки.Шифровальная приставка с внутренней стороны двери закрывается крышкой, а с наружной стороны устанавливается планка с маркировкой (на чертежах не показана),Работает шифровальная приставка следующим образом,Поворо-, рукоятки 8, а следовательно, и открытие...

Номер патента: 422658

Опубликовано: 05.04.1974

Авторы: Бальзамов, Докин, Жежер, Каратаева, Меньшиков, Назаров, Ходарева

МПК: B65B 23/22, B65B 35/46

Метки: загрузки, штучных

...иа П-образном переходном кронштейне 15 станины, Обгонный вал 8 имеет приводную звездочку 16 и муфту 17 предельного момента.Приводная звездочка 18 рабочего хода кинематически жестко связана с транспортером 19 подачи лами 20.Разгрузочные пазы 21 служат для передачи ламп 20 с одного промежуточного кольца 4 иа другое и выполнены смещенными по разгрузочным уровням на определенный угол а от разгрузочного окна 22 опорпого диска 6.Устройство работает следующим образом.Подачу ламп 20 осуществляют из транспортной магистрали автоматической линии ориентироваио в гпезда верхне о подвижного диска 1 по направлению вращения; вращаясь, подвижпый диск 1 перекатывает поводками М лампы 20 по плавающему промежуточному кольцу 4, перемещая их до...
