Минченко

Номер патента: 1293275

Опубликовано: 28.02.1987

Авторы: Круглицкий, Лирник, Минченко, Яременко

МПК: E02D 3/12

Метки: композиция, противофильтрационная

...в растворе и гидростатического давления водного столба раствора (глубина пруда-шламанакопителя) и обусловлен экономической целесообразностью. Добавки силикатов щелочных металлов выполняют роль ингибитора коррозии цементного камня и необходимы для повышения стойкости композиции к агрессии солей. При недастатке силикатного раствора происходитбыстрое старение композиции пад воздействием растворов солей вследствие коррозионных процессов, увеличивается фильтрация растворов и понижается устойчивость к температурным воздействиям. При ега избытке понижается водостойкость образцов, обусловливающая увеличение фильтрации даже слабоминерализованных растворов, Граничные добавки ССБ увеличивают коагуляционную устойчивость системы за счет...

Номер патента: 1291350

Опубликовано: 23.02.1987

Авторы: Елсуков, Лазарев, Лукьянов, Минченко, Путилин, Чайка

МПК: B23P 19/027

Метки: букс, колесных, пар, съема

...цилиндр 33, связанный с подвижным корпусом 34 зажимной головки 29, с конической поверхностью которого скользяще связаны кулачки 35, установленные в радиальных направляющих 36 корпуса 31 зажимной головки 29. Внутри корпуса 31 эажимной головки 29 также закреплены конечный выключатель 37 и реле 38 давления ограничения хода силового цилиндра 33.Устройство для съема букс с колес- ных пар 39 расположено на позиции съема букс 40, снабженной конечным выключателем 41. Для точной установки колесной пары 39 относительно оси зажимной головки 29 устройства на рельсовых путях 1 предусмотрена лыска 42.Устройство работает следующим образом.Колесная пара 39 подается на позицию съема букс 40 и фиксируется на ней так, что ось колесной пары 39 и ось...

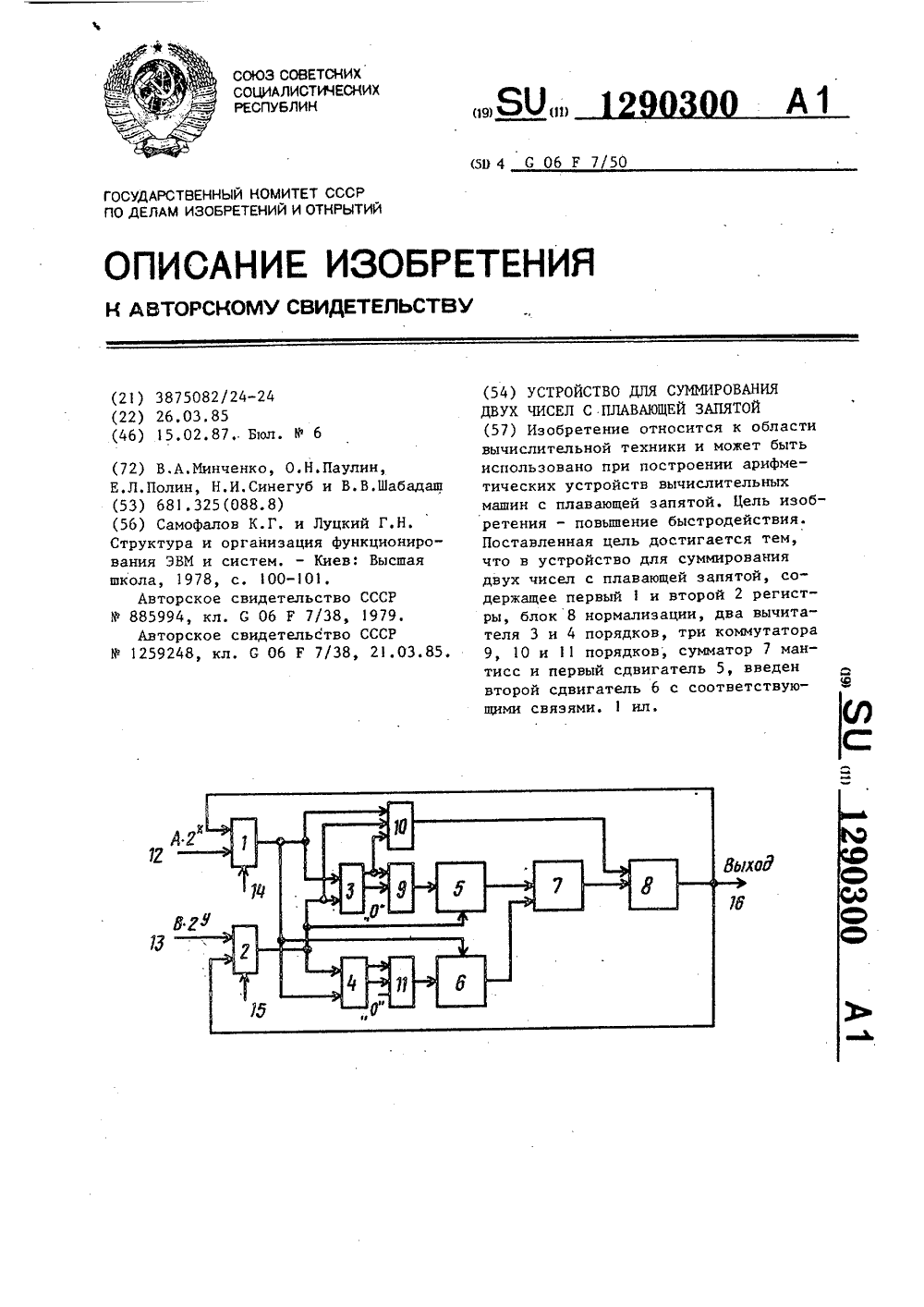

Номер патента: 1290300

Опубликовано: 15.02.1987

Авторы: Минченко, Паулин, Полин, Синегуб, Шабадаш

МПК: G06F 7/50

Метки: двух, запятой, плавающей, суммирования, чисел

...сдвига поступает нулевое значение с коммутатора 11. Далее сдвинутая и несдвинутая мантис сы с выходов соответственно сдвигателей 5 и 6 складываются на сумматоре 7 мантисс. При ХУ мантисса первого операнда сдвигается на сдвигателе 6 на величину разности, поступающей с выхода вычитателя 4 через коммутатор 11 на нход кода сдвига сдвигателя 6. Мантисса второго операнда проходит через сдвигатель 5 без сцвига. С выхода сумматора 7 мантисс и коммутатора 10 мантисса и порядок результата поступают н блок 8. В блоке 8 выбирается необходимая старшая или младшая половина суммы, результат корректируется (нормализуется вправо) но избежание переполнения мантиссы суммы и передается на выход 16 устройства.Формула изобретенияУстройство для суммирования...

Номер патента: 1287137

Опубликовано: 30.01.1987

Авторы: Дрозд, Лацин, Малярчук, Минченко, Полин

МПК: G06F 1/04

Метки: задержки, информации

...выявляется с вероятностью, определяемой обнаруживаемой способностью используемого числового или цифрового Устройство для задержки информации, содержащее накопитель, входной 3 1287регистра 5 поступает на вход конвейе.ра, образованного последовательновключенными элементами задержки второйгруппы, состоящими из блоков 8 свертки второй группы и регистров 9 второйгруппы. При прохождении информациичерез конвейер, аналогичный описанному ранее, на выходе блока 8-и сверткивторой группы формируются контрольныекоды информационных слов, записываемые в регистр 9-п элемента задержкивторой группы,Контрольные коды, снймаемые с контрольных разрядов выхода выходного регистра 5 и с выхода регистра. 9."и элемента задержки второй группы, поступают на...

Номер патента: 1287050

Опубликовано: 30.01.1987

Авторы: Глазков, Минченко, Ясинский

МПК: G01R 31/02, G01R 31/06

Метки: замыканий, индуктивных, испытаний, корпус, межвитковых, наличие, элементов

...элемента 3, второй вывод которого соединен с первыми входами первого 4 и второго 5 датчиков25тока, первые выходы которых подключены ко входам соответственно первого6 и второго 7 измерительных блоков,вторые входы первого 4 и второго 5датчиков тока соединены со второйклеммой 11 для подключения испытуемого индуктивного элемента, при этомвторой выход первого датчика 4 токаподключен ко второму выводу генератора 1 импульсов, а второй выход датчика 5 тока - к общей шине.Устройство работает следующим образом.При подаче знакопеременной последовательности импульсов от генератора 1 импульсов на испытуемый 2 и образцовый 3 индуктивные элементы вних возникают сквозной импульсныйток, регистрируемый первым датчиком4 тока, и ток...

Номер патента: 1282151

Опубликовано: 07.01.1987

Авторы: Додонов, Минченко, Пелехов, Сасюк

МПК: G06F 15/173

Метки: сетей, характеристик

...узла рассматриваемой ветви через полюс 16 поступает в операционный блок 1 на адресный вход блока 32 памяти количества входящих в узлы ветвей и через полюс 22 поступает.на второй вход коммутатора 83 блока 3 расчета характеристик,По импульсу ГИ 2 с выхода элемента И 70 в блоке 59 памяти номеров выходящих из узлов ветвей считывается по адресу номера первой ветви, код номера которой с выхода регистра 63 поступает на адресный вход блока 59 памяти, код номера следующей выходящей из данного (начального) узла1ветви, По этому же сигналу триггер 68 устанавливается в нулевое состояние. Считанный в блоке 59 памяти код номера следующей ветви поступает на второй вход коммутатора 66, управляемого теперь нулевым сигналом триггера 68, и с выхода его...

Номер патента: 1282135

Опубликовано: 07.01.1987

Авторы: Дрозд, Минченко, Панченко, Полин

МПК: G06F 11/10

Метки: информации, контролем, сдвига

...модулю три, поступающий на входы элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 17 и 18, на вторые входы которых поступает младший разряд кода сдвига с входа 5 устройства. При нечетном значении кода количества сдвигов происходит инвертирование контрольного кода числа, который с выходов элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 17 и 18 поступает на выход б устройства, а также перекрестно (нечетный - на четный и четный - на нечетный) на входы разрядов блока 16 деления на константу по модулю, на входы разрядов которых поступает также сдвинутое число с выхода сдвигателя 8. Ненулевое значение кода на выходе блока 16 деления на константу по модулю свидетельствует об ошибке при выполнениисдвига и поступает на выход 7 устройства,Формула изобретенияУстройство для сдвига информации...

Номер патента: 1277216

Опубликовано: 15.12.1986

Авторы: Дрозд, Лацин, Лебедь, Минченко, Полин

МПК: G11C 29/00

Метки: запоминающее, самоконтролем

...24 контрольных выходах устройства и поцают их, а также код К с выхода коммутатора 8 на вход 26 индикации. Блок индикации высвечивает состояния сигналов контрвля и про.верки к-го разряда блока 1 памяти, а также код К при единичном значении сигнала контроля (сигналы контроля и проверки имеют единичное значение при наличии ошибки) .Задание кода К посредством блока 5 (в соответствуюшем режиме) позволяет определить значения сигнала проверки для всех интересующих пользователя разрядов К блока 1 памяти (при многократном повторении псевдослучайной последовательности), проанализировать вид сигналов проверки и контроля, подключая осциллограф к второму 24 и первому 23 контрольным выходам устройства, увидеть наличие ошибки регистрируемой...

Номер патента: 1270040

Опубликовано: 15.11.1986

Авторы: Елсуков, Захаров, Кочетков, Лазарев, Минченко, Путилин, Фролов, Чайка

МПК: B60L 15/20

Метки: подвижным, составом, электрическим

...минимального уровня напряжения питания,но выше напряжения Б, соответствующего уровню его отключения. Составдвижется при работе только одноговагона, включенного на пониженноенапряжение Б . По мере продвижениясостава последующий вагон 6, войдяв контакт своим токосъемником 9 сучастком 8 контактной сети, подключенным к источнику 10 автономногопитания, не включится, так как напряжение Б источника 10 автономногопитания ниже напряжения Б включения блока 4 контроля заданного минимального уровня напряжения.При сходе токосъемника 9 головноговагона 5 с участка 8 контактной сети, подключенного к источнику 10автономного питания головной вагон5 отключается, отключается датчик16 тока и включается вольтодабавочное устройство 14, при этом...

Номер патента: 1266779

Опубликовано: 30.10.1986

Автор: Минченко

МПК: B62D 55/10

Метки: балансирной, гусеничной, каретки, фиксации

...шейку 11. На хвосто вик 10 навинчена съемная опорная втулка 12 дополнительной оси. Для надежного стопо. рения съемной опоры на хвостовике 10 выполнены радиальные пазы 13, в которые после полного навинчивания опорной втулки 12 отгибается поясок 14, образованный проточкой 15 на ее торце.При движении гусеничной машины осевое перемещение каретки в направлении к продольной оси трактора ограничивается контактом торцов выступов 3 основной оси 2 о 30 торец фланца 6 дополнительной оси 5. Выступы 3 обеспечивают беспрепятственное прохождение смазки. Осевое перемещение каретки в направлении от оси трактора наружу ограничивается контактом торца опорной/3Оиг. Я Составитель А. Гуляев Редактор М. Циткина Техред И. Верес Корре. тор А. Зимокосов...

Номер патента: 1264240

Опубликовано: 15.10.1986

Авторы: Дрозд, Лебедь, Минченко, Полин, Шабадаш

МПК: G11C 11/00

Метки: запоминающее, оперативное

...10 адрес,преобразованный соответствующимиблоками 4,.1 фво вторую четверть накопителя 10,Второй выход входного регистра подключается к входу накопителя 10данное 0 записывается в третью четверть накопителя 10 . Третий выходвходного регистра подключается квходу накопителя 10 , данное О записывается в четвертую четверть накопителя 1 Оз, Последующие четверкиданных записываются аналогично дозаполнения четверти накопителей,Далее код пары старших адресов принимает значение 01. При этом данныес нулевого выхода входного регистра записываются в первую четвертьнакопителя 10, с первого выхода -во вторую четверть накопителя 1 О 2с второго выхода - в третью четверть накопителя 10 , с третьеговыхода - в четвертую четверть накопителя 10 После...

Номер патента: 1252231

Опубликовано: 23.08.1986

Авторы: Зацепин, Кузьмин, Минченко, Соколов

МПК: B62D 55/00

Метки: сельскохозяйственный, трактор

...с открытой полостью).Трактор сельскохозяйственный содержит раму 1 с закрепленной на ней ходовой частью 2 подрессоренной торсионами 3, расположенными в торсионных коробках 4, двигатель 5, топливный бак 6 с заливной горловиной 7, кабину 8 с постом управления и контейнерами 9 и 1 О вспомогательного оборудования, карданный вал 11, коробку 12 передач, ведущие звездочки 13 и навесную систему 14.Топливный бак 6 установлен в межрамном пространстве на торсионных коробках 4 между двигателем 5 и коробкой 12 передач, причем центр тяжести топливного бака расположен между центром тяжести трактора и центром опорной поверхности. Кабина 8 размещена по продольной оси над топливным баком в габаритах его верхней панели.При работе трактора кабина 8 с...

Номер патента: 1247671

Опубликовано: 30.07.1986

Авторы: Бунькин, Васильев, Компанец, Кравцов, Минченко, Парфенов

МПК: G01H 9/00

Метки: регистрации, сигналов

...схемаустройства для осуществления способа,Устройство содержит источник 1излучения, светоделительный эле"мент 2, блок 3 измерения изменений волнового фронта, сигнальный волновод 4,обращающее волновой фронт зеркало 5,канал 6 опорной волны;Излучение источника 1 через светоделительный элемент 2 вводится в сигнальный волновод 4. Под воздействием регистрируемого сигнала 1 акустического, механического, электрического) на волновод 4 излучение модулируется, например, по фазе. Сигнал помехи, например температурный дрейф, также воздействует на волновод 4.Излучение, вышедшее из сигнального волновода 4, попадает на обращающее волновой фронт зеркало 5, представляющее собой средство записи динами" ческой голограммы сигнальной волны с опорной волной,...

Номер патента: 1242980

Опубликовано: 07.07.1986

Авторы: Додонов, Минченко, Пелехов, Сасюк

МПК: G06F 15/173

Метки: сетей, характеристик

...в ре - гистр 35 записывается номер первой ветви, и триггер 38 устанавливается в единичное состояние. На входы элемента И 45 подается сигнал разрешения с полюса 7 и тактовый сигнал ГИ 4, По тактовому импульсу ГИ 5 на данном этапе вычислений никаких действий не выполняется. На следующем 35 такте по импульсу ГИ 1 блок 2 выдает код номера следующей ветви, выходящей из начального узла сети, который через полюс 9 поступает в блок 1. По импульсу ГИ 3 на выходе ф элемента И 44 формируется сигнал, который разрешает запись в узел 34 памяти содержимого регистра 35 и значения сигнала с инверсного выхода триггера 38 по адресу кода номера новой ветви, выходящей из начального узла сети. В регистре 35 в данный момент времени содержится код номера...

Номер патента: 1239142

Опубликовано: 23.06.1986

Авторы: Круглицкий, Минченко, Яременко

МПК: C09K 7/02

Метки: буровых, растворов, реагент-стабилизатор, реагента-стабилизатора

...производят в автоклавах. 1 ОП р и м е р. Реагент получают следующим образом: 300,0 г предварительно измельченного поликапроамида или полигексаметиленадипамида с размером частиц 1 - 2 мм помещают в колбу-ре актор с обратным холодильником, куда добавляют 100,0 мл 50,0 Е-ного водного раствора фенола, подогретого до 70,0 С, и перемешивают в течениеЬ35,0 мин. После растворения полимера 20 в реактор при перемешивании добавляют 50,0 мл 30,0%-ного раствора формалина и повышают температуру полученной смеси до 90,0 С. Через 40,0 мин в реактор дополнительно вводят - 25 ,300, мл раствора ССБ и при этой же температуре продолжают процесс еще 35,0 мин.Полученный таким образом реагентпредставляет собой однородную темно- коричневую жидкость следующего...

Номер патента: 1230750

Опубликовано: 15.05.1986

Авторы: Елсуков, Луговкин, Майоров, Минченко

МПК: B23B 29/04

Метки: инструмента, отвода

...4 состоит из стержня 8, на котором выполнены шпоночный паз 9, проточка 1 О и выборка 11, пружина 12 сжатия, регулировочный винт 13 с контргайкой 14. На боковой плоскости корпуса 1 шарнирно закреплен стопорный механизм, выполненный из фигурного рычага 15 с фиксатором 16, взаимодействующим с выборкой 11 механизма отвода державки, и скоба 17 для упора пружины 12 сжатия.Устройство работает следующим образом. Перед началом работы корпус 1 устройства зажимаются в резцедержателе 3 суппорта токарного станка. В исходном положении шпоночный выступ 5 державки 4 упирается в проточку 10 стержня 8 механизма отвода державки, обеспечивая жесткое направленное положение державки 4 с инструментом 6. Пружина 12 сжатия находится в свободном состоянии...

Номер патента: 1219657

Опубликовано: 23.03.1986

Авторы: Данилюк, Исаев, Кудрин, Магидсон, Минченко, Петров, Смирнов, Хиженков, Чернов

МПК: C21C 7/076

Метки: порошкообразная, рафинирующая, смесь

...и увеличивается расход силицидов РЗМ на раскис- ление. Использование силицидов РЗМ в качестве раскислителя нецелесообразно, так как растворимость их в металле низка по сравнению с алюминием, кроме того, уменьшается количество силицидов РЗМ, расходуемое на легирование стали кремнием. Увеличение количества алюминия в смеси более 15 мас.7 не влияет на дальнейшее снижение кислорода в металле, но при этом увеличивается загрязненность стали неметаллчческими включениями на основе глинозема,Введение 5-10 мас.7 плавиковогошпата в состав смеси обеспечиваетполучение жидкоподвижного шлака,что способствует рафинированию металла от серы и неметаллических включений. При уменьшении содержанияплавикового шпата менее 5 мас.7.снижается жидкоподвижность...

Номер патента: 1218295

Опубликовано: 15.03.1986

Авторы: Аникст, Горынина, Минченко, Муратов

МПК: G01C 3/08

Метки: светодальномер

...1 и попадает на входной компонент 2 оптической системы, отражается от граней триппельпризмы 1 и формируется в виде параллельного пучка диаметром 0положительным компонентом 3,. который совместно с компонентом 2 образует оптическую систему телескопического типа.Основные параметры отражателя све. тодальномера выбираются в соответствии с характеристиками оптических систем конкретного светодальномера с соблюдением принятого в сферичес кой оптике соотношения1 пол1пол 4а также с учетом условия й8 ,баюл где 1 " фокусное расстояние пойолложительного компонента 3;Ъ - приведеннаяк воздухуидлина оптического ходалуча в призме 1+ в лЬпи1 18295 гФокусное расстояние положительного компонента 3 определяется поформуле5 лол нотр + 11 + 1+ Йг...

Номер патента: 1214486

Опубликовано: 28.02.1986

Авторы: Белорусец, Вальтер, Минченко, Перель, Сойфер, Цыпкин, Шнытка

МПК: B31D 1/00

Метки: автомат, апертурных, карт, липкой, пленки, рамками

...механизм приклейки отрезка липкой пленки, включающий вакуумный барабан 5, механизм вырубки окна в отрезке липкой пленки механизм вырубки и приклейки отрезкаантиадгезионной бумаги и приклейкиее в апертуру карты. Транспортирующая система в зоне механизма приклейки отрезка липкой пленки содержит вертикальные стойки 6, установленную на стойках подпружиненнуюплатформу 7 и средство перемещенияплатформы вдоль стоек 6 к вакуумно-.му барабану 5, Механизм вырубки иприклейки отрезка антиадгезионнойбумаги и приклейки ее в апертурукарты расположен после механизмавырубки окна в отрезке липкой пленки по ходу технологического процесса.Автомат работает следующим обрзом,Поступающая с устройства загрузки (не показано) на позицию 1 обработки...

Номер патента: 1209704

Опубликовано: 07.02.1986

Авторы: Круглицкий, Минченко, Яременко

МПК: C09K 7/02

Метки: буровых, кальциевых, растворов, реагент

...полученной смеси до 90 С. Через 40 мин в колбу дополнительно вводят 300 мл раствора ССБ и продолжают процесс при 90 С еще 30 мин.Полученный таким способом реагент представляет собой однородную темно-коричневую жидкость с уд.весом 1,14-1,16 г/см следующего состава, мас. :Фенол 5,0ПЭТФ 15,0Формалин 15,0ССБ 30,0Вода ОстальноеКальциевый буровой раствор с уд.весом 1,20-1,22 г/см приготавливают путем разбавления бентонитовой пасты дистиллированной водой и перемешиванием на высокооборотной мешалке при 3000 об/мин. Приготов 1209704ленный таким образом раствор обрабатывают реагентом,В табл.1 даны технологическиесвойства кальциевого бурового раст 5 вора, обработанного 5,0 мас,реагента в присутствии солей: 1,5 мас. СаСР 0,5 мас.Са(ОН), и...

Номер патента: 1192132

Опубликовано: 15.11.1985

Авторы: Кузнецов, Матвеев, Минченко, Митрофанов, Шилов

МПК: H03K 9/00

Метки: амплитудной, демодуляции, цифровой

...дифференцирующее устройство и аналоговую ячейку выборки- Охранения, запись в которую осуществляется по сигналу с дифференцирующего устройства.АЦП 2 производит преобразованиеаналог-код, и вся дальнейшая обра- цботка происходит в цифровом виде. Запуск АЦП и синхронизация работы цифровых схем осуществляется по сигналам дифференцирующего устройствав блоке выбора экстремумаОКод текущего экстремума хранитсяв первом регистре 3. Во втором регистре 4 хранится код предшествующегоэкстремума, Вычитающий блок 5 вырабатывает абсолютную величину разнос-ти хранящихся в регистрах значений,которая поступает на блок 6 определения максимального перепада,Блок 6 определения максимального перепада состоит из регистра памяти и схемы сравнения кодов. Код...

Номер патента: 1187920

Опубликовано: 30.10.1985

Авторы: Луговкин, Майоров, Минченко, Миронов

МПК: B23B 5/40

Метки: автоматической, обточки, подачей, радиусов, станке, токарном

...жестко смонтирована установочная плита 9 с осью 210, на которой с возможностью поворота относительно оси 1 О установлена планка 1 1 со сквозными маркированными отверстиями 12 по ее центральной продольной оси, Итырь 7 пол- Ззуна 4 соединяет ползун 4 с однимиэ сквозных отверстий 12 планки 11.гУстройство работает следующимобразом.Перед началом работы установочная Зплита 9 жестко крепится на поперечный суппорт 8 станка, а на ось 10установочной плиты 9 крепится планка11 посредством одного из сквозныхотверстий 12Затеи в реэцедержатель 13 эажимается державка 1 с ползуном 87920 24, который штырем 7 соединяется черезодно из сквозных отверстий 12 спланкой 11, При включении станка поперечный сУппорт 8 с собранным устройством подводится к...

Номер патента: 1181893

Опубликовано: 30.09.1985

Авторы: Бондарева, Крюкова, Минченко, Смирнова, Сорокобаткина, Хмылко

МПК: B42C 7/00

Метки: крышки, переплетной

...в кромке материалаобложки осуществляют по дуге с1 О радиусом 1,5 загибки канта, затемформируют и приклеивают канты,прессуют крышку на каландре. 2,8 Составитель Е. КравченкоТехред А.Кикемеэей Корректор В, Гирняк Редактор О. Колесникова Тираж 356 Подписное,ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 6046/17 Филиал ППП "Патент", г. Ужгород, ул, Проектная,4 Изобретение относится к переплет но-брошоровочным процессам и может быть использовано в полиграфической промышленности.Цель изобретения - повьпдение качества переплетной крышки.Способ изготовления переплетной крьддки заключается в промазке изнаночной стороны материала обложки клеем, укладке и приклейке к обложке...

Номер патента: 1181623

Опубликовано: 30.09.1985

Авторы: Буров, Елсуков, Захаров, Кочетков, Луговкин, Минченко, Путилин, Чайка

МПК: A46B 3/10

Метки: цилиндрическая, щетка

...корпуса.между собой к репежными элементами.Пучки во ср а 4 сгибаются пополамвокруг пружиннего кольца 5, приэтом кол5 и ноичество пучков на каж домпружинном кольце равноно половине количестваипродольных полукруглыхканавок 2 на корпусе. Собранноепружинное кольцо 5 устананавливаютоснованиями пучков в10 кворса в полукруглые продольные кан 2авки корпуса и продвигают вдоль корпуса доконтакта с по олуовальными, выполнен-,ными с размером по большей оси,соответствующим диаметру пучка во -вору инои - менее его радиуса, отверстиями 3 разделительногодиска 1. количество отверстий 3 накаждой боковой стороне диска 1 20равно половине количеества продольных канавок 2 на поверхности корпуса. Следующии диск продвигают вдолькорпуса оа до контакта с...

Номер патента: 1178505

Опубликовано: 15.09.1985

Авторы: Воронин, Иванов, Минченко, Пивоваров, Платэ, Совик

МПК: B05C 19/00, B29C 33/56, B29D 7/00 ...

Метки: опудривания, плоского

...к оборудованию для изготовления рулонных материалов и может быть использовано, в частности, при изготовлении кровельных, гидроизоляционных материалов, или, например, материалов из резины.Цель изобретения - расширение эксплуатационных возможностей устройства.На чертеже изображено устройство, общий вид,Устройство содержит рабочую камеру 1 и смонтированные в последней загрузочный бункер 2 с ворошителем 3 и средством 4 для подачи опудривающего состава из бункера и расположенное под средством 4 средство для втирания опудривающего состава 15 в материал, выполненное в виде перфорированной пластины 5, установленной с возможностью возвратно-поступательного перемещения от привода (не показан) параллельно направлению перемещения опудриваемого...

Номер патента: 1177814

Опубликовано: 07.09.1985

Авторы: Дрозд, Клименко, Минченко, Панченко, Полин

МПК: G06F 11/08

Метки: модулю, умножения, чисел

...и может быть использовано в арифметических устройствах,Целью изобретения является повышение точности контроля.На чертеже приведена структурнаясхема устройства для контроля умножения по модулю щ.Устройство содержит первый узел 1сложения по модулю щ, второй узел 2 1 Осложения по модулю П 1, первый узел3 свертки по модулю м, второй узел4 свертки по модулю щ, регистры 5 и6 контрольных разрядов множимого имножителя, первый узел 7 вычитанияпо модулю в, второй узел 8 вычитания по модулю п 1, четвертый узел 9свертки по модулю В, сумматор 10по модулю два, группу 11 сумматоровпо модулю два, узел 12 умножения помодулю два, третий узел 13 сложенияпо модулю Ф, четвертый узел 14 сложения по модулю Ь, третий узел 15 свертки по модулю В, третий узел...

Номер патента: 1163346

Опубликовано: 23.06.1985

Авторы: Кривоносов, Минченко, Спичек, Филиппов

МПК: G09B 9/02

Метки: обучения, персонала, средств, транспортных, тренажер

...в ка.честве кабин 20 и 21 - реальныекабины имитируемого транспортногосредства с органами управления иимитируемым оборудованием и приборами. В качестве датчиков 22 можетбыть применен потенциометр типаПТПили СКВТ типа ВТа, н качестве вычислителя 23 - аналоговаявычислительная машина типа АВК.В качестве электрогидравлическихсервоклапанов 43 и 46 могут быть применены электрогидравлические сервоклапаны типа встроенных в рулевыеагрегаты РАВП, а в качестве перепускных клапанов 39 и 41 запорныхвентилей 40 и 42 - вентили, золотник которых связан сердечникомэлектромагнитной катушки, В качестве тензодатчиксв 26 и 27 могут бытьиспользованы тензодатчики типа2 ПКБ, в качестве компаратсров 33и 34 - компараторы типа К 554 САЗ, вкачестве триггеров 36...

Номер патента: 1147520

Опубликовано: 30.03.1985

Авторы: Бондарев, Елсуков, Майоров, Минченко, Чайка

МПК: B23B 29/10

Метки: майорова, резцедержатель

...выставки инструментов на линию, З 5центров, цилиндрические отверстияв основании и опоры выполнены всечении прямоугольными со скругленными внешними сторонами, а их образующие, наклонены относительно плас- щкости основания, при этом на другомконце каждой опоры выполнены дведополнительные взаимно перпендикулярные плоскости, одна из которых распаложена под косым углом к плоскостиопоры, предназначенной для размеще"ния инструмента, в основании выполнены дополнительнье отверстия, амеханизмы регудировочного перемещения и фиксации опор выполнены в 5 Овиде ползунов, установленных в дополнительных отверстиях, причем накаждом ползуне выполнены две взаимно перпендикулярные плоскости,предназначенные для взаимодействия с дополнительными...

Номер патента: 1144874

Опубликовано: 15.03.1985

Авторы: Елсуков, Кочетков, Минченко, Миронов, Путилин, Чайка

МПК: B25H 7/02

Метки: осесимметричных, симметрии, тел, центра

...соответствующей рейки, противоположном концу другой рейки, с возможностью поворота, подшипниками, размещенными на рычагах и предназначенными для взаимодействия с наружной поверхностью размечаемого тела, и центровочным инструментом, а корпус выполнен с отверстием, в котором размещен указанный инструмент.На фиг. 1 изображено устройство для определения центра симметрии осесимметричных тел, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Устройство для определения центра симметрии осесимметричных тел 1 состоит из корпуса 2, размещенных в нем двух параллельных реек 3, 4 и зубчатого колеса 5, на 5 10 15 20 25 30 35 40 Ъходяшегося с ними в зацеплении. На концах параллельных реек 3 и 4 расположены Г-образные...

Номер патента: 1143639

Опубликовано: 07.03.1985

Автор: Минченко

МПК: B62D 55/10

Метки: опорный, оси, подвески, средства, транспортного, узел

...трактора. Уменьшение осевых габаритов ограничено ростом удельных нагрузок в опорах при сохранении несущей способности (грузоподъемности) узла.Целью изобретения является уменьшение осевых габаритов опорного узла.25Поставленная цель достигается тем, что в опорном узле оси подвески транспортного средства; содержащем полую ось, шарнирно соединяющую балансир с рычагом подвески, по лая ось жестко закреплена в рычаге и подвижно в балансире, внутри полой оси подвижно установлена дополнительная ось с фланцем, при этом длина дополнительной оси превьшает длину р 5 подвижной части крепления балансира на полой оси, а фланец оси жестко закреплен на балансире с его внешней стороны.1(роме того, для увеличения жест кости дополнительной оси она...
