Михеев

Номер патента: 794645

Опубликовано: 07.01.1981

Авторы: Выскуб, Задернюк, Михеев, Розов, Савельев

МПК: G06K 15/22

Метки: графической, информации, регистра-цией

...отрезка. который должен быть прорисован устройством, а в регистр 12 заносцтся код длины отрезка, на котором следует ускорять зеркало, и из блока 9 поступает сигнал, разрешающий прохождение импульсов начальной частоты от преобразователя 18 через блок синхронизации 4 в первый блок сравнения 5 и в блок 6, через элемент задержки 19 в счетчик 10 и через распределитель импульсов 15 во второй счетчик 16.Под действием напрякений, формируемых коммутатором 7, зеркало начинает движение в заданном направлении. Импульсы, поступающие в счетчик 11, уменьшают содержимое счетчика, т. е, текущее содержимое счетчика 11 (код длины отрезка) который осталось прорисовать устройству до достижения конечной точки. Импульсы, поступающие в счетчик 16,...

Номер патента: 794410

Опубликовано: 07.01.1981

Авторы: Горгидзе, Липняк, Михеев, Ольшанский, Панов, Щербаков

МПК: G01M 3/02

Метки: герметичностьгидросистем, испытания

...1 4, заполненной рабочей жидкостью.Свободный от рабочей жидкости объемдополнительной емкости 4 откачивают с поЗ 0 мощью вакуумного насоса Б и трубопровода 6 до давления на 1 О - 15 мм рт. ст. ниже давления насыщенных паров рабочей жидкости, которое регистрируют вакуум- метром 7.Гидронасос 8 создает постоянную циркуляцию рабочей жидкости по замкнутому циклу, С помощью течеискателя 9 измеряют начальную и конечную концентрации контрольного газа.Способ осуществляется следующим образом.С помощью гидронасоса 8 создают постоянную циркуляцию рабочей жидкости по замкнутому циклу. Посредством течеискателя д измеряют начальную концентрацию контрольного газа в объединенной гидросистеме.В замкнутый объем 2 подают контрольный газ до рабочего...

Номер патента: 794364

Опубликовано: 07.01.1981

Авторы: Кольцов, Михеев, Розов, Щуренков

МПК: G01B 11/02

Метки: измерительлинейных, интерференционный, перемещений

...полосой пропускания избирательных усилителей при увеличении скорости измеряемых перемещений.Цель изобретения - повышение точности измерений.15 Указанная цель достигается тем, что известный измеритель снабжен блоком вычитания, выход которого соединен с вторым входом фазометра, а входы, подключены к выходам избирательных усилителей.ренциатор 14, сумматор 16, блок 16 вычитания, фазометр 17.Измеритель работает следующим образом. Излучение источника 1 когерентного светового излучения делится полупрозрачным зеркалом 2 на два направления: к подвижному отражателю 3, перемещение которого измеряется, и:к неподвижному отражателю 4, механически связанному с пьезопреобразователем б, совершающим колебакельные движения под действием сигналов,...

Номер патента: 791539

Опубликовано: 30.12.1980

Авторы: Михеев, Памфилов, Цирюльников

МПК: B27L 5/02

Метки: лущильный, станок

...и при,помощи болтов 5 и плайки 3 крепится нож2 дпя лущения шпона, при этом обеспечивается его прижим к плоскости ползунов 4, После этого при помощи привода,зубчаткой рейки 10, шестерней 7, винтов6 нож 2 прижимается к ножу 11, а затем, ослабляя степень прижима ножа 2 кпопэунам 4, перемещают его и линейку щ19 относительно друг друга с цепью выхода на заданную степень обжима древесины,.при лущении.,После настройки суппорта на заданнуюстепень обжима попзуны 4 аналогичным дспособом выдвигаются в сторону ножа 2,чем достигается снижение степени их прижиме, а потом при помощи привода, зубчатой рейки 17, шестерни 16, винтов 15,гаек 14 и балки 12 производится выдвига- Зоние ножа 11 с таким расчетом, чтобы еголезвие несколько (на 3-4 мм)...

Номер патента: 791409

Опубликовано: 30.12.1980

Авторы: Богатырев, Вавилов, Михеев, Сахиев, Федорова

МПК: B01J 21/16

Метки: ароматическим, бензила, катализатор, конденсации, углеводородом, хлористого

...флюоресценцией.физические константы: плотностьС(4 1,070, показатель преломления111 1,6187, кинематическая вязкостьУ 16 1611 сСт; О 178 сСт, средняя молекулярная масса 368.Средняя молекулярная масса целевого продукта конденсации близка к молекулярной массе трибензилтолуолов 15( 362, 52), что отвечает средней степениконденсации, равной 4,П р и м е р 3. В контакте с 1,5 гасбестовой ткани ЛТГОСТ 6102-67,привязанной к мешалке, конденсируют92,1 г (1 г-моль, 106 мл) толуола и379,8 г ( 3 г-моля, 345 мл) хлористогобензила, Квалификация исходных соединений, прибор, общие условия конденсации и выделения продукта конденсацииприведены в примереКонденсация начинается при115. С,заканчивается через7 ч при 200210 С. Наряду с хлористым...

Номер патента: 787063

Опубликовано: 15.12.1980

Авторы: Гзовский, Калюжный, Михеев, Сомин, Терентьев

МПК: B01D 35/08

Метки: вакуум-фильтра, карусельного, ковш

...перегородку 3, опорный элемент 4, вертикальные прутки 5, коробчатую камеру 6, резиновую пластину 7,наклонные металлические полосы 8,шпильки 9, гайки 10.Ковш работает следующим образом.На трапециевидный корпус 1 ковшакарусельного вакуум-фильтра непрерывно подают суспензию экстракционнойфосфорной кислоты и сульфата кальция,На фильтровальной перегородке 3, уложенной в виде параболических рифовна опорных элементах 4 и опорныхпрутках 2, формируется осадок сульфата кальция параболического сечения,Герметичность и устранение подсечек.при креплении фильтровальной перегородки по периметру ковша обеспечи.вают дугообразной резиновой пластиной7, наклонной защемляющей металличес(РиЕ Составитель С. Аникеева олощук Техред С.Мигунова Корректор...

Номер патента: 785935

Опубликовано: 07.12.1980

Авторы: Михеев, Мыцык, Чесноков

МПК: H02M 7/537

Метки: высокой, звеном, постоянного, промежуточным, трехфазное, частоты

...распределителя импульсов 16, а к третьему их входу подключен выход модулятора 23 ширины импульсов, синхронизирующий вход которого соединен 45 с выходом задающего генератора 15., Выходь логических элементов 24,25, подключены к одним входам двухвходовых элементов И-НЕ 26,27, второй вход логического элемента 26 образует входной вывод канала узла регулирования напряжения, а его выхсц подключен к второму входу логического элемента 27, выход которого подключен к входу логического элемен. та НЕ 28. Выходы логических злемен тов 27,28 образуют выходные выводы канала узла 20 регулирования напряжения. Задающий генератор, выполненный в виде собственного задающего генератора 14 и триггера 29, выхода- що .ми подключен к входам...

Номер патента: 783516

Опубликовано: 30.11.1980

Авторы: Михеев, Пелих, Собянин, Шиловский

МПК: F16F 9/04

Метки: гашения, гидроударов, упругий, элемент

...1-4, концентрично установ 15 ленные и смещенные друг относительнодруга в осевом направлении, присоединительные кольца 5-8 и тонкостенныецилиндры 9, 10, 11. Устройство содержит также сильфоны 12-16, крьааки 17,29 18 и кольца 19, 20.Упругий элемент для гашения гидроударов работает следуктаим образом,При перекрытии магистрали или изменении режима течения жидкости воз 2 никает волна повышенного давлениягидравлического удара. Давление гидроудара воздействует на поверхностькрышки 18 колец 19, 20, сжимает восевом направлении сильфоны 12-16,30 Упругий элемент уменьшает свой объемПодпиитета СССРоткрытийнаб., д.4/5 513/39 Тираж 1095 ВНИИПИ Государственного по делам изобретени 113035, Москва, Ж, Раушсо Эа к нлиал ППП фПатентф,...

Номер патента: 781447

Опубликовано: 23.11.1980

Автор: Михеев

МПК: F16F 15/00

Метки: волн, гашения, периодических, продольных

...часто используют топливные баки, могут достигать нескольких миллиметров. Эти смещения передают ся отрезку трубы, подсоединенному к..подводящему трубопроводу. Длина отрезка трубы становится отличной от четверти длины гасимой волны, нарушается настройка устройства на частоту 15 гасимой волны. Целью изобретения является устранение нарушения настройки устройсва на частоту гасимой волны в результате 20 осевых смещений подводящего трубопровода,Указанная цель достигается тем,что устройство снабжено дополнительной 2 э гофрированной проставкой, установленной коаксиально во внутренней полости основной гофрированной проставки, и соединяемой одним концом с подводя- щим трубопроводом, а другим - с от резком наружной трубы.781447 Заказ 8179/ ВНИИ...

Номер патента: 779747

Опубликовано: 15.11.1980

Авторы: Апостолов, Бернер, Зарицкий, Михайленко, Михеев

МПК: F24D 3/02

Метки: водяного, отопления, системы

....трубопроводе повторной циркуляции,а байпасный трубопровод подключенк обратному трубопроводу и трубопроводу повторной циркуляции. Схема устройства изображена начертеже.Устройство содержит подающий трубопровод 1, обратный трубопровод 2,смесительный клапан 3, трубопроводповторной циркуляции 4, циркуляционный насос 5, перепускной трубопроводб, запорный клапан. 7 с регулирующимэлементом 8, байпасный трубопровод 9, запорный клапан 10 с регулирующим элементом 11, дроссельная, шайба 12, датчики перепадов давления 13, 14, блок контроля давления 15, тепловой объект 16, датчики температуры 17, .;18, регулятор 19, регулирующий элемент смесительного клапана 20,Устройство работает следующим образом. При большом отклонении в сторонменьших значений...

Номер патента: 776797

Опубликовано: 07.11.1980

Авторы: Ежов, Лехтман, Михеев

МПК: B23C 5/12

Метки: инструмента, острозаточенного, фасонного

...диаметра инструмента к меньшему. При этом в любом произвольном поперечном сечении профиля фрезыс радиусом Рф ширина ленточки , однозначно определяется заданной постоянной шириной ленточки , получаемой после заточки, а также величинами заднего угла а зуба фрезы и радиуса шлифовального круга 1, используемого при заточке. Величина , при этом может быть определена по формуле Целью изоб ние,качества и чения равномер Указанная при затылован лишь часть зад образованием н ширины, увели от большего ди=Яф шему.На фиг. 1 из ния зуба в двух ного диаметра; н р, - окружной шаг зубьев фрезьК - величина падения. Изобретение струментальног сти к способам трозаточенныхИзвестен сп го острозаточе мер фрез, с по на задней пове товку обтачива му профилю, з...

Номер патента: 773616

Опубликовано: 23.10.1980

Авторы: Михеев, Тархов

МПК: G06F 5/02

Метки: двоично-десятичный, двоичного, кода

...десятичного числа.С помощью схем 4 сравнения определяются те двоичные эквиваленты, для которых справедливо неравенство АЪВ, Схемы сравнения, для которых удовлетворяется это условие, вырабатывают на выходе сигналы поступающие на блок 5 выделения старшей единицы. Сигнал с выхода блока 5 поступает через первый вход соответствующего элемента ИЛИ 9 (на другие входы элементов ИЛИ подан "О" в режиме прямого преобразования) на формирователь 7 двоичного эквивалента. Восстановленный соответствующий двоичный эквивалент десятичного числа в дополнительном коде подается на вход сумматора б и вычитается из преобразуемого двоичного числа, Кроме того, сигнал с выхода блока 5 поступает на двоично-десятичный код шифратора 8, на выходе 12 которого...

Номер патента: 773378

Опубликовано: 23.10.1980

Автор: Михеев

МПК: F16L 55/04

Метки: гидроакустический, фильтр

...1,Недостатками известного фильтра являются10 невозможность регулировки диапазона гасимых частиц колебаний и, как следствие, низкая эф. фективность функционирования устройства в целом.. 15Цель изобретения - повышение эффектив.ности функционирования устройства.Указанная цель достигается тем, что фильтр снабжен тарелью с проходными каналами, подпружиненной относительно корпуса, установлен 20 ной в нем со стороны входного патрубка и герметично закрепленной на нижнем торце демпфирующей камеры, а демпфирующая камера выполнена в виде ряда сильфонов, соединенных промежуточными кольцами, на которых жесткозакреплены радиальные трубчатые отводы,На чертеже изображен фильтр, продольныйразрез,Он содержит корпус с полостью 1, демпфирующую камеру...

Номер патента: 771824

Опубликовано: 15.10.1980

Авторы: Михеев, Мыцык, Чесноков

МПК: H02M 7/48

Метки: многофазное, постоянного

...- форма напряжения на30 входных выводах 16 - 17 трахфазного мостового инвертора; 13 з, - 13 з - сигналы с выхода распределителя импульсов 21; 3 д, 13 в, 13 с, Ц 0 - выходные фазные напряжения преобразователя. 33Рассмотрим работу преобразователя. Задающим генератором 18 задают частоту переключения ключей 1 - 6 трехфазного мостового инвертора, а задающим генератором 19 - частоту напряжения, питающего трех-.40 фазный мостовой инвертор, и синхронизируют работу основного 7 и дополнительного 8 однофазных инверторов. Импульсы с выхода задающего генератора 19 поступают на тактовые входы триггеров 22 - 24 распределителя импульсов 21, который осущест вляет 120-градусный фазовый сдвиг между управляющими сигналами ключей 1 - 6 трехфазного...

Номер патента: 771632

Опубликовано: 15.10.1980

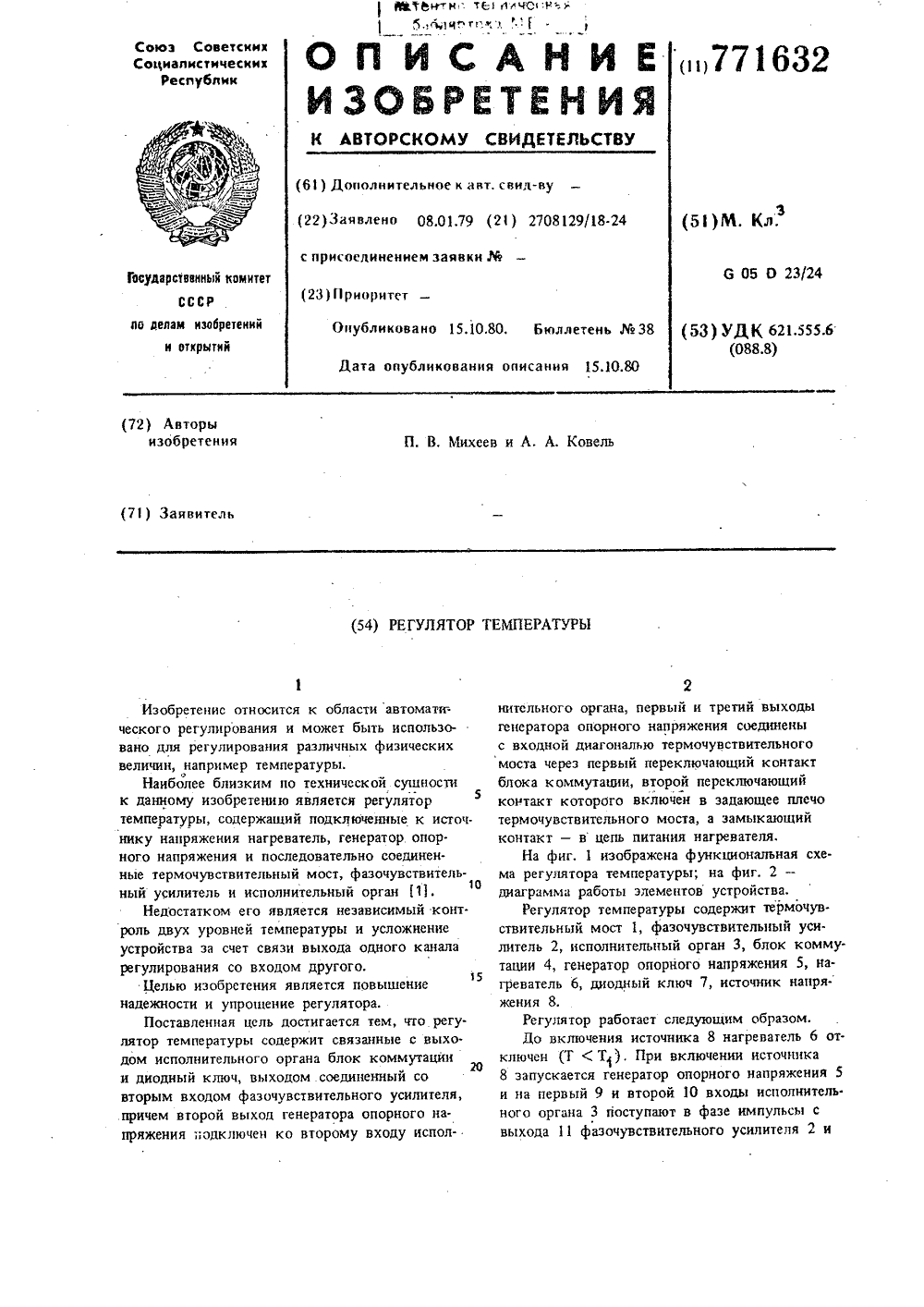

Авторы: Ковель, Михеев

МПК: G05D 23/24

Метки: регулятор, температуры

...генератор опорного напряжения 5 и на первый 9 и второй 10 входы исполнитель. ного органа 3 поступают в фазе импульсы с выхода 11 фазочувствительного усилителя 2 и771632 4цикла восстанавливает нормальный алгоритм ра.боты, что существенно повьпиает помехоустойчивость терморегулятора. 3со второго выхода 12 генератора опорного на. пряжения. 5. Исполнительный орган 3 срабатывает и включает блок коммутации 4, который переключает первый 13 и третий 14 выходы генератора опорного напряжения 5, задатчики 15, 16 термочувствительного моста 1 н включает нагреватель 6.Одновременно с выхода 17 исполнительного органа 3 поступает постоянный сигнал через диодный ключ 7 на второй вход 18 фазочув. ствительного усилителя 2 и обеспечивает задерж. ку...

Номер патента: 770914

Опубликовано: 15.10.1980

Авторы: Видин, Волошко, Криволапов, Мильто, Михеев, Ткаченко

МПК: B63B 3/68

Метки: зашивки, каркасу, крепления, панелей, помещений, судовых, узел

...содержит стержень 1 каркаса судового помещения, в котором имеется паз а. В последнем размещен подпружиненный выступ 2 панели 3 зашив О ки. Паз а расположен на боковой поверхности 4 стержня 1. Выступ 2 размещен на торце 5 панели 3.Для крепления панелей зашивки к стержням каркаса судового помещения панели подводят изнутри помещения, смежного с зашиваемым таким образом, что выступы на торцах панели расположены в пазах на поверхности стержня. Использование описываемого узла крепления эашивки упрощает монтаж двухрядной эашивки помещений в стесненных условиях путем обеспечения возможности установки наружной зашивки изнутри помещения,Узел крепления панелей зашивки судовых помещений к каркасу, содержащему стержни с пазами, сопрягающиеся...

Номер патента: 770887

Опубликовано: 15.10.1980

Авторы: Бабкин, Козюлин, Кузнецов, Ляскин, Михеев, Тужилкин

МПК: B60T 8/18

Метки: автоматический, воздуха, давления, железнодорожного, пневмоподвешиванием, регулятор, средства, тормозном, транспортного, цилиндре

...регулятор состоит йз корпуса 1 с размещенным в нем стаканом 2 с пружиной 3, несущим ползун 4 рычага реле давления (на черте.же не показан). Стакан 2 имеет уплот- нение 5, а фиксация его положения осуществляется штоком поршня б посредством пружины 7, Полость 8 сооб" щена с цилиндрами пневмодверей, а полость 9 под стаканом 2 - с пневморессорами. В нижней части полости 9 смонтировано переключающее устройство, выполненйое в виде поршня 10 с уплотненным штоком 11 со сквозным отверстием 12 и клапана 13, поджатого к седлу пружиной 14. Полость 9 сквозным отверстием 12 сообщена с атмосферой, полость 15 в . с пневморессорой (на чертеже не показана) и полость 16 - с цилиндрами пневмо: дверей (на чертеже не показаны),Работа...

Номер патента: 769267

Опубликовано: 07.10.1980

Авторы: Кныш, Михеев

МПК: F27D 5/00

Метки: кассета, керамических, обжига, плоских

...счет чего улучшается качество обжига глазурованной поверхности тарелки (керамического изделия).Наклон впадин и расположение их под углом 5 - 20 относительно горизонтальной плоскости способствует тому, что при удержании тарелки ее край контактирует только с гранями (кромками) впадин, а опорные вершины, присущие прототипу, не вводятся в контакт, так как они наиболее доступны механическому повреждению при обжиге самих кассет, что отражается на качестве обжига глазурованного керамического изделия (тарелки).Дополнительные каналы (пазы), расположенные в основаниях кассет, позволяют устанавливать их в стопки при их собственном обжиге так, что опорные вершины гребенок нижней кассеты входят в каналы (пазы) верхней кассеты. Это способствует...

Номер патента: 767588

Опубликовано: 30.09.1980

Авторы: Михеев, Шеромов

МПК: G01L 23/08

Метки: давления, индикатор, стробоскопический

...6 и 7, усилитель 8,ключи 9-13, запоминающий элемент 14,компаратор 15, генератор 16 тактовыхимпульсов, целители 17 и 18, реверсивный счетчик 19, регистрирующееустройство 20, счетчики 21 и 22, регистрирующее устройство 23, дешифраторы 24 и 25, элементы 26 и 27 совпадения и источник 28 опорного напряжения. Датчик 5 через Формирователь7 соединен с установочным входом счет чика 21, датчик 4 через формирователь6 ".с сигнальным входом ключа 13 исо счетным входом счетчика 21, выходы которого через дешифратор 25 соединены со входами элемента 27, выходкоторого связан с первыми управляющими входами ключей 9,12,13 и с установочным входом счетчика 22, счетныйвод которого соединен с выходомключа 13, второй управляющий вход которого соединен с...

Номер патента: 765840

Опубликовано: 23.09.1980

Авторы: Арутюнян, Михеев, Никитин

МПК: G07C 5/08

Метки: движущихся, информации, объектов

...4 контроиие быстродействия устройства, ля, блок 5 сравнения, блок 6 регистраЭто достигается тем, что в устройции, блок 7 управления, блок 8 формнство, содержащее датчик, регистр сдви- рования сигналов и генератор импульга, блок контроля блок управления сов 9.и блок регистрации, введены блок Фор- Блок управления производит сннхЬвтрования сигналов, блок сравнения, .рониэацию работы блоков регистрацииканал связи и генератор импульсов, 30 информации с блоком передачи информа765840 фсрмула изобретения М = РЬ 1-р) (1-1 к)п где р - вероятность искажения одного бита информации; к " количество принимаемых символов;и - число передав,аемых битов. Использование предлагаемого уст"ройства позволяет на базе общих иунифицированных устройств приема...

Номер патента: 765093

Опубликовано: 23.09.1980

Автор: Михеев

МПК: B62D 57/00

Метки: винтовой, движитель, средства, транспортного

...помещенным в корпус, сообщенный с камеррй сжатого газа.На Фиг, 1 изображена передняя опора движителя, продольный разрез; на фиг. 2 - транспортное средство, общий вид.Винтовой движитель содержит винтовой ротор с ситемой подачи сжатого газа в зону его контакта с грунтом.Нажимная плита 1 соединена со штоком 2 исполнительного гидроцилиндра 3 двойного действия. Рабочие полости гидроцилиндра 3 соединены трубопроводами через распределитель 4 с гидро- системой транспортного средства (на фиг. не показана). Золотник 5 распределителя 4 соединен с анероидом б, расположенным внутри герметичного корпуса 7, соединенного с помощью трубопровода 8 с камерой 9 сжатых газов.При движении транспортного средства по грунтам с различной плотностью, а...

Номер патента: 764100

Опубликовано: 15.09.1980

Авторы: Агаханян, Матавкин, Михеев, Рогаткин

МПК: H03F 3/45

Метки: дифференциальный, усилитель

...выходного каскала,согласно изобретению между соответствую-"-".щей шиной источника питания и коллекто, ром транзистора каждого выходного каскадавведены соответственно второй и третий генераторы тока на транзисторах, базы которых объединены и через четвертый генератор тока соединены с базой транзистора первого генератора тока.. На чертеже показана принципиальная схема дифференциального усилителя.Дифференциальный усилитель содержитвходной дифференциальный каскад на транзисторах 1 и 2 с генератором тока 3 в общей. эмиттерной цепи, выходные каскады на транзисторах 4 и 5, включенных по схеме с общим эмиттером, причем коллекторы транзисторов 1 и 2 соединены с базами транзисторов 4 и 5, а через резисторы б и 7 - с коллекторами...

Номер патента: 758452

Опубликовано: 23.08.1980

Авторы: Михеев, Пахомов

МПК: H02P 5/16

Метки: постоянного, реверсивный, широтно-импульсный

...осущест вляется по несимметричному закону,Преобразователь работает следующим образом.При отсутствии сигнала управления в исходном состоянии транзисторы 1 и8452 42 моста открыты, а 3, 4 и 11, 12 закрыты, Двигатель отключен от источника пижния,О:8+1 г где О 5 10 15 го 25зо 4050 55 При определенной полярности сигнала управления переключаются в противофазе под действием модулированных по длительности импульсов напряжения от выходных каскадов схемы управления транзисторы 1 и 3, при этом транзистор 2 постоянно открыт, а 4 заперт, Транзистор 12 управляется от выходного каскада схемы управления 16 и переклю чается синфазно с транзистором 3 моста. Выходной каскад схемы управления 14 осуществляет активное эапирание транзистора 12.С приходом...

Номер патента: 753544

Опубликовано: 07.08.1980

Авторы: Мееров, Михеев, Розенберг, Яблоновский

МПК: B23B 5/36

Метки: автоматах, внутренних, поверхностей, токарных, точения, фасонных

...заняв исходноеположение внутри отверстия обрабатываемойдетали 15, Суппорт 1 с корпусом 2 и со всемизакрепленными деталямн продолжает двигаться,но уже со скоростью его рабочей подачи 8 о, Вмомент остановки вала 4 подается рабочаяжидкость под давлением через штуцер 14 втвлость привода 7 круговой подачи резца, давитна поршень 8, который поворачивает втулку 9,7535443Втулка через шпонку 10 вращает вал 4 с державкой 5 и резцом 6, обеспечивая раста.чивание с необходимой скоростью рабочейподачи. Возврат резца 6 осуществляют после подачи рабочей жидкости в полость привода 7 через штуцер 13. Жидкость давит на поршень 8, поворачивает его со втулкой 9, шпочкой 10, валом 4, державкой 5 н резцом 6. Затем отводится суппорт 1 от обрабатываемой...

Номер патента: 750210

Опубликовано: 23.07.1980

Авторы: Маринец, Михеев, Целих

МПК: F16L 55/02

Метки: гаситель, гидравлических, ударов

...разобщенных магистралей, наружный 3 и внутренний 4 сильфоны, коаксиально поставленные друг в друга, с отношением диаметров их проходных сечений равным корню квадратному из отношения давления жидкости в данной магистрали к давлению в газовой камере, крышку 5, жестко присоединенную к силь- фонам и связанную с обратным клапаном 6, опирающимся в закрытом положении на седло 7, жестко закрепленное на патрубке магистрали, штуцер 8 для подачи сжатого газа в камеру. Полость элемента между силь- фонами для придания большей упругости, а также для устранения возможной реакции между газом и жидкостью в случае их проникновения в полость, заполнена инертнымгазом. Гаситель гидравлических уда ет следующим образом.При возникновении гидравли ра в...

Номер патента: 749419

Опубликовано: 23.07.1980

Авторы: Ахметшин, Бугай, Галиакбаров, Гермаш, Козин, Миронов, Михеев, Прокопюк

МПК: B01J 21/18, B01J 23/755

Метки: ароматическими, гидрирования, диеновых, катализатор, олефиновых, селективного, смеси, углеводородами, углеводородов

...решения.П р и м е р 1. В реактор объемом 500 мл загружают 15 г порошкообразной окиси никеля и затем подают в слой окиси никеля предварительно разогретый до температуры 450 С гептан с объемоной скоростью 5 час . Через 1,0 час-вся окись никеля прококсовывается и получают катализаторную массу с содержанием никеля 15,0 вес,.4 и углерода 85,0 вес.%. Полученная катализаторная масса представляет собой длинные спиралевидные углеродные волокна, содержащие на концах мелкодисперсные кристаллы никеля. Затем каталиэаторную массу таблетируют в таблетки размером 5 х 5 мм. Насыпной вес полученного катализатора равен 0,520 г/см, удельная поверхность-з 53110 м/г. В проточный реактор из кварца помещают 1 г полученного катализатора фракции...

Номер патента: 748832

Опубликовано: 15.07.1980

Авторы: Михеев, Тархов

МПК: H03K 5/01

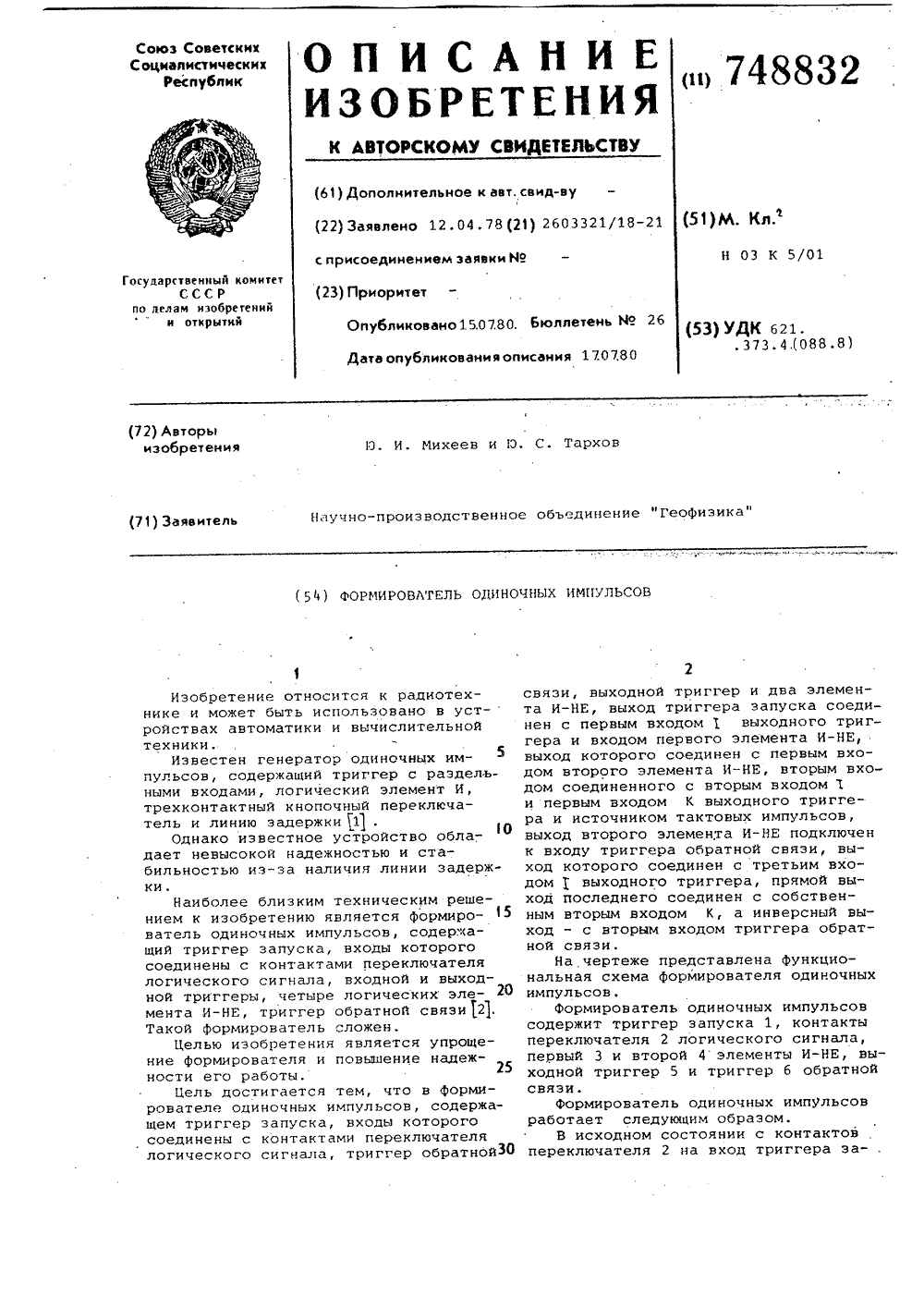

Метки: импульсов, одиночных, формирователь

...2 логического сигнала,первый 3 и второй 4 элементы И-НЕ, выходной триггер 5 и триггер б обратнойсвязи.Формирователь одиночных импульсовработает следующим образом,В исходном состоянии с контактовпереключателя 2 на вход триггера за- .748832 формула изобретения аз 4262/49 Тираж 995 Подписное П лиал ГНПП фПатент, г. Ужгород, ул, Проектная, 4: пуска 1 поступает сигнал логической . единицы, а с выхода его логический нуль поступает на вход 1 выходного триггера 5 и запрещает его срабатывание от тактовой частоты, поступающей Ма вход 7, а также на элемент И-НЕ 3, работающий как инвертор. Потенциал на его выходе разрешает прохождение тактовой частоты через элемент И-НЕ 4 на вход триггера б обратной связи и устанавливаетего в первоначальное...

Номер патента: 748197

Опубликовано: 15.07.1980

Авторы: Михеев, Синицын, Цепцова

МПК: G01N 17/00

Метки: исследования, коррозии

...материала. Рабочая по" нерхность образца образована диэлектриком и торцами элементов 3, сошлифованных заподлицо с диэлектриком. Перед испытанием рабочую поверхность образца 1 подготавливают н соответствии с общепринятыми при коррозионных испытаниях требованиями (шлифуют, полируют, обезжирива 0 т и т.д.) .В ,.лучае испытания покрытий последнее наносят на рабочую поверхность. Затем образец подвергают воздействию агрессивной среды - атмосферы, кислот и т.д. После выдержки в среде визуально подсчитывают число прокорродировавших торцов элементов 3, и по отношению к общему числу элементов 3, выраженному в процентах, количественно судят о степени коррозии.При испытании прозрачных покрытий удаление их с поверхности датчика...

Номер патента: 747764

Опубликовано: 15.07.1980

Авторы: Адамов, Ищенко, Куделькин, Михеев

МПК: B62D 13/02

Метки: колес, поворота, полуприцепа, средства, транспортного

...смонтирован жесткий копир 4 и,шарнир 5 с вертикальной осью вращения,на котором установлены и могут вращаться поворотный круг 6, соединенный приводом 7 с управляемыми колесами, и управляющий круг 8, жестко соединенный со шкворнем 9 и клином 10. В поворотном круге б шарнирно установлены две собачки 11 и 12, которые одновременно взаимодействуют с радиальными выступами 13 управляющего круга 8 и профильными пазами 14 и 15 копира 4.Устройство работает следующимобразом,При повороте тягача 1 относительнополуприцепа 3 вместе с седельнойплитой 2 поворачивается управляющийкруг 8, который за собачку11 поворачивает поворотный круг6, а он в свою очередь, приводит в действие привод 7 управляемых колес полуприцепа, Верхниевыступы собачек 11 и 12...

Номер патента: 746507

Опубликовано: 05.07.1980

Авторы: Кравец, Михеев, Тархов

МПК: G06F 7/38

Метки: арифметическое

...в единицу старший разряд регистра 6. На выходе матрицы 5 умножения формируется произведение числа, записанного в регистре 7 (делителя), на образовавшеесячисло в регистре б, которое подаетсяна одни входы схемы. сравнения 4, анадругие входы подано делимое, запи,санное в регистр 3. 2 ОВ результате сравнения возможнодва случая, - когда произведение мень"ше или равно делимому, тогда на выхо;де схемы 4 сравнения будет ноль, элементы 9 И закрыты, и второй импульсгенератора переведет распределитель10 тактов во второй такт, а черезэлемент 8 И установит следующий застаршим разрядом триггер регистра бв единицу. Ециница, ранее записаннаяв старший разряд, сохраняется; и когда произведение больше числа, записанного в регистре 3, тогда на выходе схемы...
