Михеев

Номер патента: 1424048

Опубликовано: 15.09.1988

Авторы: Балабай, Кривой, Михеев, Санников, Соловьев

МПК: G09B 9/00

Метки: обучения, операторов

...второй микрооперации втот же блок 6, Команда на сравнениепоступает на вход блока 6 с выходаэлемента ИЛИ 7 через элемент 8 задержки,При совпадении поступивших кодовФсигнал появляется на первом выходе блока 6 и поступает через элемент ИЛИ 10 на вход регистра 1, По данно-, му сигналу в регистре 1 происходит сдвиг вправо и считывание кода адреса очередной микрокоманды в блоке 2 иэ ячеек регистра 1, Описанный цикл функционирования устройства повторяется, но уже для второй операции алгоритма, и т,д, до его завершения.Методика обучения оператора поэ" тапному самоконтролю выполняемых действий предусматривает выработку у него способности оценивать успешность завершения управления отдель 5 1424ным объектом в составе общего алгоритма...

Номер патента: 1424045

Опубликовано: 15.09.1988

Авторы: Дерюгин, Клевакичев, Михеев, Шокин

МПК: G08C 19/28

Метки: кода, последовательного, приема

...2 числа импульсов и, что соотнетствует записи в регистр 3 сдвига всего и-разрядного информационного слова, на выходе дешифратора 8 формируется сигнал, который устанавливает триггер 6 переключения в единичное состояние. Одновременно этот сигнал производитзапись в регистр 4 памяти значениекода, полученного к этому моменту, времени в регистре 3 сдвига. Сигналс выхода триггера 6 переключения через элемент ИЛИ 9 поступает на установочный вход триггера 5 переключения и устананливает его н исходноесостояние, что принодит к установкен исходное состояние делителя 7, счетчика 2, дешифратора 8 и триггера 6переключения, Таким образом, схема готова к приему следующего информационного слова.Из диаграммы работы (фиг. 3) видно, что передние...

Номер патента: 1423280

Опубликовано: 15.09.1988

Авторы: Михеев, Таранин, Чижов

МПК: B22F 3/04

Метки: гидростатического, порошковых, прессования

...гофрированными по образующим конуса для удобства из" влечении заглушек 3 из полоси диаФрагмы 8 при сборке - разборке,за счет растяжения гофрированных торцов 4 О диафрагмы 8 и увеличения вследствие этого ее диаметра. Одна из заглушек 3 имеет осевое отверстие для ввода рабочей среды. Разъемная обечайка 6 состоит из сегментов, имеет внутреннюю поверхность по Форме наружной поверхности изделия и сопряжена с корпусом 1 по посадке без зазора. Вставка,7 имеет осевое отверстие и отходящие от него радиальные отверстия для ввода рабочей среды в по- гость диафрагмы 8.Устройство работает следующим образом.Заготовку заключают в разъемную обечайку 6, обжимают и вставляют во внутреннюю полость корпуса 1. Вставляют заглушки 3 с пластичньпьк...

Номер патента: 1423215

Опубликовано: 15.09.1988

Авторы: Михеев, Ясаков

МПК: B21D 1/00

Метки: плоских, правки, штамп

...фиг. 2 - разез А-А на фиг, 1.Штамп состоит из плиты 1, связанной солзуном 2 пресса, прижимной плиты 3, креящейся к опорной плите 4 посредствомолтов 5 и пружин 6, шиберного питателя,меющего магазин-накопитель 7 и шибер 8,)1 а котором установлен д 1 зуплечий рычаг 9,меющий возможность поворота вокругси 1 О.На опорной плите размещен подвижныйпор 11, а на кронштейне 12 опорной цлиы - упор 13.Шибер приводится в движение от отделього пневмоцилицдра (не показан), направение движения которого имеет связь с наравлецием движения ползуна пресса.Штамп работает следующим образом.В магазин-накопитель 7 поступают загоовки, например, из бункера кармацчикоцогоипа,При подьеме ползуна 2 пресса приходитдвижение шибер 8 и захватывает очеред 11 ое изделие из...

Номер патента: 1422201

Опубликовано: 07.09.1988

Авторы: Голубев, Ершова, Косинцев, Манаширов, Михеев, Саттаров, Светлов

МПК: G02B 6/06

Метки: люминесцентный, микродискретизированный, экран

...электрического, рентгеновского, радиоактивного, ультраЬиолетового или инйракрасного в видимое, причем это преобразование происходит поэле.- ментно, т.едеинтегрированно, внутри каждого единичного канала. В итоге на выходном торце экрана ормируетЪся визуализированное изображение.Так как спектропреобразование невидимого излучения в видимое происходит в каждом канале независимо от других, отсутствует взаимодиКузия, "взаимоэасветка" носителей инФормации мвкду элементами преобразуемого изображения, В итоге разрешающая способность К спектропреобразователя - визуализатора определяется шагом структуры Ш= = Р+ 2 д, т.е. диметром Эканала , и толщиной 2 К прослойки 2 между каналами, и равна= 0,5 Р+ 2 Р) При этом разрешающая способность не...

Номер патента: 1420035

Опубликовано: 30.08.1988

Авторы: Кузьменко, Михеев, Сенюков, Слободчиков, Статников, Труфяков

МПК: C21D 1/04

Метки: металлоконструкций, сварных

...область, прилегающая к сварному шву на ширину эоны действия ратягивающих остаточных напряжений. Пример изменения остаточных напряжений по глубине деформированного слоя при увеличении амплитуды до предельных значений приведен на фиг.2. Видно, что максимальные остаточные напряжения сжатия на поверхности металла дос тигаются при амплитуде, равной 25 мкм, Повышение амплитуды до величины, обеспечивающей максимальную глубину деформирования (для данного материаала - 35 мкм), приводит к снижениюА 4 дй шод где остаточных напряжений сжатия у поверхности на 403 от максимальной ве. личины. Обработка амплитудой 45 мкмсоздает в тонком поверхностном слоенапряжения растяжения, причиной кото 5рых является переупрочнение металлаи локальные...

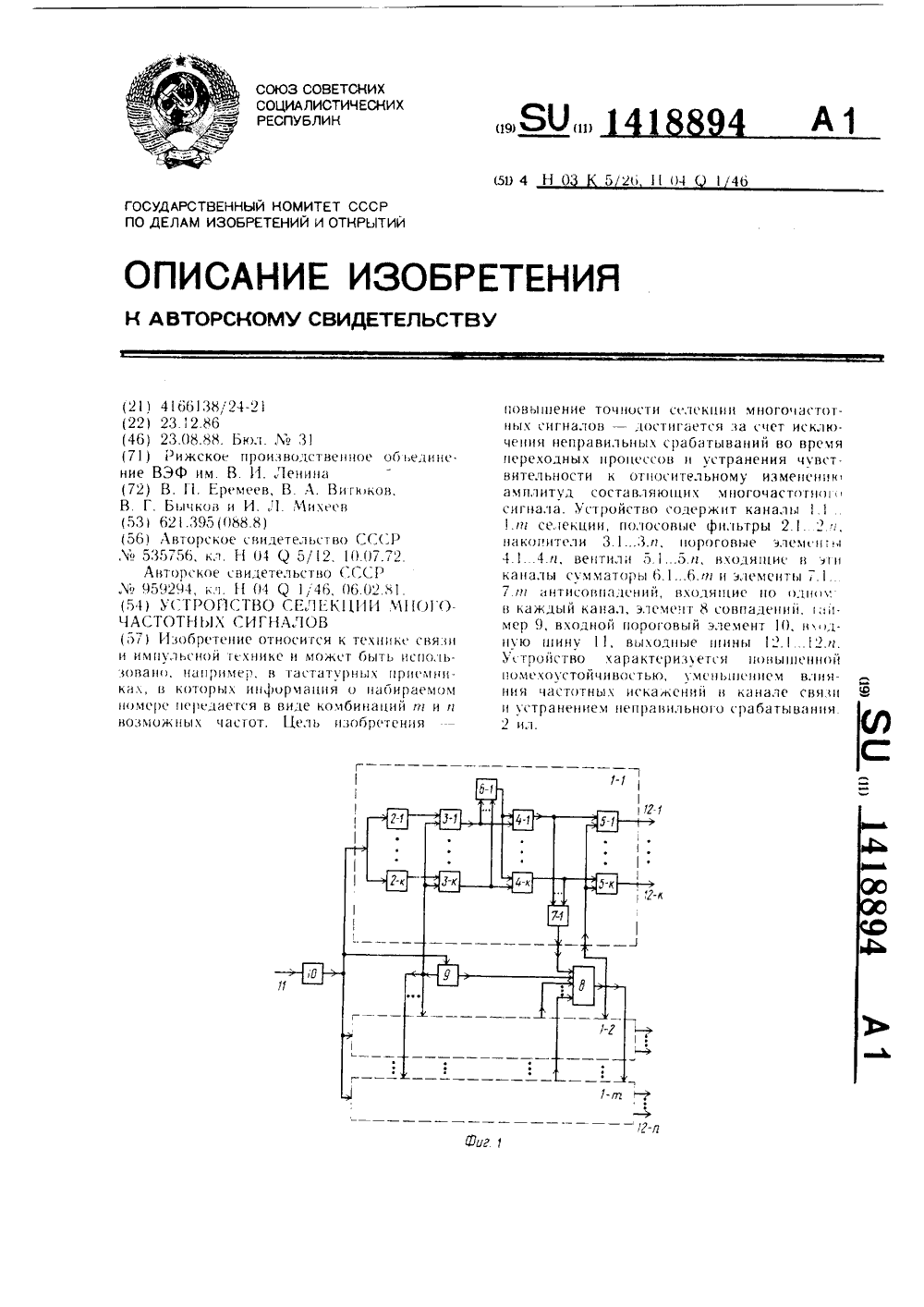

Номер патента: 1418894

Опубликовано: 23.08.1988

Авторы: Бычков, Витюков, Еремеев, Михеев

МПК: H03K 5/26, H04Q 1/46

Метки: многочастотных, селекции, сигналов

...компоненты на входе одного из по;нговых элементов 4-1, , 4-и канала ндд гего.гьггылги. В этом случае в каждолг из каггд.1 ОВ 1-1, , 1-771 цд Выходах ггороговых элементов 4-4-и появляется только одна елицицд, поступающая на входы элечентов 7-1 7-гп. На остдльных входах этого элеченга будут нули. 1 олько в этой ситуации элементы 7.1, 7-ги обеспечивакт гиявлецие на Выхоле единичного сигналаНз фиг. 2 показаны временные лиаграм.40 мы рсоты устройства для случая приемасигнала двух из четырех частот (лвухчастотного сигнала, по две рабочие гдстотьг в двух канала - ) и ) в первом кзггазс и ),;г,г. во втором). Нд фиг 2 а приведена лцд:рдчма, покдзывдкгцая наличие вхолноО"го сигнала, па фиг о, в - диаграммы сиг.ца,цв цд первоч и вгором...

Номер патента: 1418872

Опубликовано: 23.08.1988

Авторы: Зуева, Михеев, Мыцык, Пахомов, Чесноков

МПК: H02M 7/48

Метки: инвертором, мостовым, однофазным

...УПРАВЛЕНИЯ ОДНОФАЗНЫМ МОСТОВЫМ ИНВЕРТОРОМ(57) Изобретение относится к преобразовательной технике и может бытьиспользовано для управления однофаэными инверторами при применении последних как в качестве источников пи 1418872 А тралиэованного типа, так ие составных узлов многофазк преобразователей. Целью изобреения является улучшение качества выходного тока инвертора за счет снижения величины его коэффициента гармоник. Устройство для управления однофаэным мостовым инвертором содержизадающий генератор, три делителячастоты, распределитель импульсов илогический блок. Делители частотывыполнены с коэффициентами деленияп(п + 1); 2(п + 1) 2 п соответственно, где и - целое число. Уменьшениекоэффициента гармоник достигаетсяпутем формирования...

Номер патента: 1418630

Опубликовано: 23.08.1988

Авторы: Абрамовский, Боженко, Боровой, Михеев, Солдаткин

МПК: G01W 1/14

Метки: анализатор, дождя, параметров

...схема 5 управления, содержащая генератор импульсов и схемы совпадения, формирующие необходимые последовательности тактовых импульсов, синхрониэирующиеработу узлов устройства, а также схе. мы выделения начала и конца пролета капли.55Число затененных фотоэлементов йиксируе тся счетчиком 6 циаме тра с такой периодичностьюкоторая позволяет выделить его " ксимальное эначение за время пролета, соответствующее диаметру капли. Счетчикчисла циклон опроса определяет время пролета капли через, счетный объем устройства Таким образом, скорость падения капли может быть вычислена как величина, пропорциональная отношению измеренного диялетра к числу циклов опроса.Определение концентрации и интенсивности осадков осуществляют соответственно блоки...

Номер патента: 1418293

Опубликовано: 23.08.1988

Авторы: Боголюбов, Булкин, Гулаков, Киселев, Михеев, Паушкин

МПК: C03B 5/04

Метки: печь, прямоточная, стекловаренная

...бассейн,определяется исходя из отношения пределов площадей зон перегрева и гомогенизации (т.е. площадь зоны перегрева относится к площади зоныгомогениэации как (6-9):(3-7).55Выбранные и рассчитанные отношенияпозволяют не только рационально рассчитать .количество стекломассы, которая может быть качественно усреднена, и количество тепла которое необходимо для ее прогрева, но и обеспечить рациональную раскладку огнеупора в этих зонах.Качественному усреднению в зоне гомогенизации помогает интенсивный барботаж сжатым воздухом, поступающим через сопло 9. Усредненная стекломасса из гомогенизационного бассейна поступает в зону 5 осветления, где происходит ее обеспузыривание, и затем готовая к выработке стекломасса через заглубленный проток 6...

Номер патента: 1418107

Опубликовано: 23.08.1988

Авторы: Волненко, Дроботенко, Михеев

МПК: B60L 5/00

Метки: средства, токоприемник, транспортного

...предприятие, г. Ужгород, ул, Проектная, 4 Изобретение относится к транспортной технике, а именно к токоприемникам электроподвижного состава,Цель изобретения - повышение качества токосъема путем компенсации силсухого трения в шарнирах рам,На чертеже представлен предлагаемый токоприемник, общий вид.Токоприемник содержит контактныйполоз 1 установленный на шарнирносоединенных подвижных рамах 2, смонтированных через изоляторы на основании 3, к которому шарнирно прикреплен компенсатор, выполненный в видесоленоидов 4, подвижные сердечникикоторых соединены встречно с однойиз подвижных рам, Обмотки соленоидовподключены соответственно к первомуи второму выходам коммутатора 5, управляющий вход которого соединен сдатчиком 6 направления...

Номер патента: 1415379

Опубликовано: 07.08.1988

Авторы: Михеев, Мыцык, Чесноков

МПК: H02M 7/48

Метки: квазисинусоидальное, постоянного, преобразователем, трехфазное

...логического элемента 4 И-НЕ 81 (82) так, что на выходе последнего формируют управ. ляющий сигнал, определяемый логическим выражениемм , = (а,а,8) (а,а,8) (аЧ,) (а,а)(м,= (а,а,8) (аа,5) (аа 8) (а,а,)Два других логических узла 62 и 63выполнены аналогично с учетом сдвигана угол 2 Г/3 управляющих сигналов фазА,В,С.Можно записать в общем виделогические выражения, определяющиесвязи между логическими элементамив каждом канале всех трех логическихузлов 61-63, Так для ключей 6,7; 10,11; 14, 15 вторых основных стоек(а а .,8) (а а. 8) хх (а.а. 8),а для ключей 28-33 вспомогательньгхстоекМ = (а а. 8) (а.а. 8) х 13 1+г 1+ъ1+ х (аа. 8) (а а. ) М = (а а Б 5 (а а 5) х 1+г 1+ 1 1. х (а 1 а. 8) (а а .), 5379 10 15 20 25 30 35 40 45 зации или регулирования...

Номер патента: 1415257

Опубликовано: 07.08.1988

Авторы: Гусева, Михеев, Соловьев

МПК: H01H 13/26

Метки: микровыключатель

...в корпусе 1. От проворота винт сфиксирован прямоугольной головкой 8 в пазу 9 упора 5. Винт притянут к арматуре 7 гайкойО, с помощью которой к этой же арматуре с внешней стороны корпуса притянута выводная клемма 11. В месте изгпвд средний лепесток контактной пружины имеет плавное расширение для создания большей жесткости. В корпусе 1 установлен приводной элемент 12.Микровыключдтель работает следу кишим образом.1 од воздействием внешней силы пд приводной элеменпг 12 последний осуществляет нажим на средний лепесток 1 П-образной контактной пружины. Средний лепесток прогибается и, по прохождении нейтрального положения, под действием усилий, создаваемых боковыми и средним лепестком, происходит переброс подвижного контакта, укрепленного на...

Номер патента: 1413383

Опубликовано: 30.07.1988

Авторы: Майданов, Михеев, Михин, Репин

МПК: F25B 9/02, F25J 1/02

Метки: варианты, сверхнизких, температур

...насоса 28 пары гелия вытесняютсяжидким гелием, который охлаждает адсорбирующий элемент 29. Начинается откачка паров гелияиз емкости 25, которая через дроссель 27 подпитывается жидким гелием. После охлаждения криостата 1 до температуры 1,2-1,5 К при закрытом клапане 14 и открытом клапане 15 в ли" нию 2 подают исходный раствор ге" лияв гелиис содержанием гелия, например, 20%, который конденсируется и заполняет камеру 1 О растворения и частично камеру 11 испарения. Через линию 3 подают газообразный гелийс минимально возможным содержанием гелия, который конденсируется и заполняет емкость 12. Далее включают в работу насос 5 второй линии 3 откачки, начинается откачка паров гелияиз емкости 12, в резуль3 14 ЗЭ тате чего температура жидкого...

Номер патента: 1413320

Опубликовано: 30.07.1988

Авторы: Логвиненко, Михеев, Тихомирова

МПК: F16D 1/00, F16L 23/02

Метки: соединение, фланцевое

...технике, в оросительныхсистемах сельского хозяйства, а также в водо- и теплоснабжении.Целью изобретения является обеспечениемногократного ступенчатого регулированиясилы затяжки соединения.На чертеже представлено фланцевоесоединение: вверху - соединение болтови форма шайб до регулировки силы затяжки,внизу - то же, и после регулировки силызатяжки формоизменением двух шайб, общий вид,15Соединение трубопроводов содержитфланцы 1 и 2 с присоединительными втулками 3 и 4, крепежные элементы: болты 5,гайки 6, набор шайб 7 - 9, каждая из которых выполнена из материала с эффектомпамяти формы и имеет отличную от других 20температуру мартенситного превращения.Например, шайба 9 выполнена из сплаваТ 1 - 50,5% с температурами начала...

Номер патента: 1412806

Опубликовано: 30.07.1988

Авторы: Мизонов, Михеев, Ушаков, Шувалов

МПК: B02C 4/00

Метки: валковая, мельница

...6 и валком 5, где измельчается, измельченный материал отводится через разгрузочное устройство 3.Таким образом обеспечивается увеличение слоя материала, проходящего между валками и, следовательно, увеличение производительности мельницы. формула изобретения г.З Заказ 3694 П Тираж 583 Подписноео-полиграфицеское предприятие, г, Ужгород, уд. Проектная, 4 НИИП зводств 1Изобретение относится к устройствам дл измельчения материалов и может применять ся в химической, горнодобывающей, цемент ной и других отраслях промышленности.Цель изобретения - увеличение произ водительности.На фиг. 1 схематично представлена вал ковая мельница, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - узел крепления плоских элементов замкнутой леНты; на...

Номер патента: 1412719

Опубликовано: 30.07.1988

Авторы: Винников, Волосов, Марголин, Михеев, Налетов, Нестерова, Поляков, Прусс, Разумовская, Цомук

МПК: A43D 15/00, A43D 25/047

Метки: заготовки, затяжки, колодку, обуви

...из пластин займет исходное положение по углу поворота, дешифратор 60 и 61 реверса БРР 51 опрокидывает по входу триггеры режима 57 и 58 в единичное состояние. Единичный сигнал на выходе триггера изменяет значение адресного входа Л ПЗУ углов (ПЗУУ 1 48 и ПЗУУ 2 49). При этом изменяется код на выходе ПЗУ и этот код останавливает поворот пластины. Когда обе пластины будут в исходном положении, изменяется значение адресного входа А 7 ПЗУС 47. Новый код на выходе ПЗУС 47 обеспечивает реверс пластин (возвраще-, ние пластин в исходное положение по линейной координате). Когда пластины возвратятся в исходное положение,(д(1) ( М Й,шаКс 1 (Ч(1) + д Ч (1) - 1 ( Ч (1дскб (1)М Йд 1(Й)1 (Ц(1 30 Й выбирается из условия замыкается концевой...

Номер патента: 1412628

Опубликовано: 30.07.1988

Авторы: Гарцман, Горелик, Марченко, Михеев, Розенберг

МПК: A01C 23/00

Метки: внесения, внутрипочвенного, жидких, органических, удобрений

...машины.На чертеже показана гидравлическая схема машины. Машина состоит из цистерны 1, рабочих органов 2, сообщенных трубопроводами 3через расходные штуцера 4 с распределителем 5, На входе в последний установле 1 ны консольно прутки 6, образующие решет,ки. Трубопроводом 7 распределитель 5 сообщен через задвижку 8 с выходом центробежного насоса 9, соединенного с цистерноин , 1, Рабочие органы 2 закреплены на меха, низме навески (не показан). Распредели тель 5 снабжен перепускным патрубком 10,сообщенным дополнительным трубопроводом 11 через задвижку 12 с верхней частью ( цистерны 1. При работе устройства центро 1 бежным насосом 9 удобрение подается навход распределителя 5 и далее к расходным ; штуцерам 4. Задвижкой 8...

Номер патента: 1411174

Опубликовано: 23.07.1988

Авторы: Михеев, Сидоров

МПК: B60L 5/00

Метки: средства, токоприемник, транспортного

...скоростного электроподвижногосостава, и является усовершенствованйем изобретения по авт.св. М 1306756,На чертеже представлен схематически предлагаемый токоприемник, общийвид.Токоприемник содержит размещенныйв полости 1 между оболочкои пневмоэ емента 2 пневмопривода и гибкимФ Фк жухом 3 датчик 4 делейия воздуха,в лсод которого черезусилитель 5с язан с сигнализатором 6, установленным на пульте машиниста, при этом,полость 1 выполнена герметичной,Пневмоэлемент 2 установлен на основании 7, в верхней части которогоразмещен токосъемный элемент 8 и осуществляется связь со штангой 9 токоприемника посредством шарового шарнира 10 с упругой прокладкой 11,Штанга 9 шарнирно связана с основанием 7 транспортного средства и 25сНабжена...

Номер патента: 1411173

Опубликовано: 23.07.1988

Авторы: Дрозд, Маслов, Михеев

МПК: B60L 3/12, B60L 5/00

Метки: аэродинамической, регистратор, токоприемника, характеристики

...к электрик: - пированому транспорту может быть использовано при исследовании аэродинамических характеристик токоприеиников и является усовершенствованием изобретения по авт,св,51137.Цель изобретения - снижение трудоемкости испытаний.На чертеже представлено схематическое изображение предлагаемого регистратора.Полоз 1 токоприемника поддержива - тся в рабочем состоянии шарнирной складывающейся рамой. К полозу за-.: 1; креплен ропик 2, через который переброшена гибкая тяга 3. Последняя присоединена одним концом к силовому измерителю 4, а другим - к реверсивномехапи му 5 изменения высоты лов ложения полоза.Датчик 6 высоты полокения полоза связан кинематически через раму тоСиловой измеритель ч и датчик 6высоты имеот электрические...

Номер патента: 1409862

Опубликовано: 15.07.1988

Автор: Михеев

МПК: G01B 11/06

Метки: нанесения, пленки, процессе, толщины

...поверхности наносимых пленок, что может привести к усложнению связи между интенсивностью прошедшего светового потока и толщиной пленок.)эИнтенсивность этой отражающей составляющей можно точно рассчитать суммированием интегральных выражений сложного вида, учитывающих многократ-. ные отражения и отражения от ряда соседних нитей. Но эту величину можно оценить по формуле учитывающей наиболее существенный вклад двухкратного отражения. Эта формула для сетки из линейных параллельных и лежащих в одной плоскости нитей имеет следующий вид-А и В ( +1 )(Ь. 1 с 1), (1)1где Г - интенсивность исходного светового потока; ь 1 - интенсивность отраженной фоновой составляющей". А - коэффициент учитываюцглй форму и расположение нитей",п - отношение...

Номер патента: 1409537

Опубликовано: 15.07.1988

Автор: Михеев

МПК: B65B 23/22, B65D 85/42

Метки: ламп, упаковки

...формы из гофрированного картона, высота которых менее высоты лампы, но более половины вы соты лампы. Лампы с надетыми предохранигельными чехлами 2 укладывают на дно коробки 3 колбами вниз рядами с шагом Ь, а в промежутки между цоколями уложенных ламп устанавливают лампы колбами вверх рядами с шагом Ь, при этом предохранительные чехлы ламп, уложенных колбами вверх, опираются своими торцами на торцы предохранительных чехлов ламп, уложенных колбами вниз.Затем между цоколями крайних ламп, 30 уложенных колбами вниз, и боковыми стен,ками коробки вкладывают фиксаторы 4. :Фиксаторы 4 могут быть выполнены из листов гофрированной бумаги, согнутых вдоль гофр, в которые укладывают ограничительные планки 5 квадратной формы с центральным...

Номер патента: 1408243

Опубликовано: 07.07.1988

Авторы: Бакуев, Богомолов, Винокуров, Голубков, Евсикова, Крылов, Михеев

МПК: G01J 1/34

Метки: видимости, измеритель, степени

...изображения Ьбъекта и приведении его к пороговому восприятию глаза наблюдателя, Гашение достигается посредством наложения на рассматриваемое изображение дополнительной вуалирующей яркости. Последняя образуется путем раздвоения наблюдаемого в поле зрения изображения и последующего совмещения рассматриваемого объекта с соответствующим участком другого (дополнительного) изображения. По мере увеличения вуалирующей яркости дополнительного изображения яркость основного изображения уменьшается, Получение двух изображений и изменение их яркостей осуществляется с помощью пары клин - светофильтр.Измеритель степени видимости работает следующим образом.С помощью ручек 17 и 18 (фиг, 1) механизмов поворота в горизонтальной и вертикальной...

Номер патента: 1408023

Опубликовано: 07.07.1988

Авторы: Винник, Кусков, Михеев

МПК: E02F 3/38

Метки: оборудование, одноковшового, рабочее, экскаватора

...соединены с шатуном 12, образуя двухкоромысловый шарнирный четырехэвенник,К сочленению ведущего коромысла 8 и шатуна,12 присоединен шток гидфоцилиндра 2 управления. Ведомое 30 коромысло 9 выполнено в виде двухконСольного рычага, одна консоль которого шаниром 11 соединена с шатуном 12, а вторая консоль 13 ведомого коромысла имеет два шарнира 14 и 15. арниром 14 консоль 13 соединена с Дополнительными шатуном 16 и коро 2мыслом 17, второй конец которогоприсоединен к шарниру 7 углового рычага 4. Образованный из этих элементов второй шарнирный четырехзвенниквыполнен в виде приближенно-направляющего механизма. Концевой шарнир15 второй консоли ведомого коромысла 9 соединен с передней проушиной18 ковша 3, а его заняя проушина 19шарнирно...

Номер патента: 1279384

Опубликовано: 30.06.1988

Авторы: Михеев, Третьякова

МПК: G01T 5/10

Метки: детекторов, заряженных, помощью, регистрации, твердотельных, трековых, частиц

...детектора изучаемыми частицами в условиях реально существующего фона, Затеи детектор химически травят известными способами выявляя более длинные треки во всех слоях. После этого наружный слой, содержащий протравленнче фоновые треки удаляют механически или химически и приступают к оптическому просмотру треков регистрируемых частиц в оставшемся слое. Регистрация частиц по предложенному пособу показана на чертеже,где 1 - удаляемый слой, 2 - протравившиеся треки от фоновых частиц, 3 направление входа регистрируемой час. тицы в детектор, 4 - скрытые треки фоновых частиц, к которым травитель не имеет доступа. П р и м е р. Регистрировались осколки деления ядерР на фоне1щ 10 альфа-частицна 1 сиплощади детекгора. Пробег осколков деления в...

Номер патента: 1404639

Опубликовано: 23.06.1988

Авторы: Михайленко, Михеев, Терентьев

МПК: E21B 33/14

Метки: бурения, горных, крепления, пластичных, породах, скважин

...на колонну определяется только гидростатическим давлением в скважине и равно радиальному нормальному напряжению на стенках ствола.Таким образом, после спуска обсадной колонны и цементирования начинается рост радиальных нормальных напряжений на стенках ствола и, в связи с этим, рост наружного давления на колонну. Увеличение наружного давления производится от исходного, которое равно гидростатическому давлению бурового раствора, до конечного, которое определяется по формулеРюг=Нр +ДН (рм - р 1)К (1 о) - К (11) , (3) где Р-р - наружное давление соли на обсадную колонну, Па;р - плотность бурового растворапри бурении в солях под колонну, кг/м;К(1 )иК(1 ) -приведенная плотность горных пород, кг/м;ускорение силы тяжести, кгм/с, глубина...

Номер патента: 1402674

Опубликовано: 15.06.1988

Авторы: Бурчаков, Магдыч, Малышев, Медведкова, Михеев

МПК: E21D 23/04

Метки: крепи, присечной, секция

...силовой распорный элемент 7, силовой распорный элемент 8, шарнир 9 распорного элемента 8. На основании 2 закреплены на горизонтальной его части пластина 1 О и наклонной части пластина 11 шириной , и выступают за боковую сторону основания. Пластины выполнены из листового материала, а именно из металла, смонтированы 25 встык между собой и закреплены на соответствующих частях основания, образуя желоб треугольного сечения. Пластины 10 и 11 секции установлены внахлестку к пластинам соседней секции, их размер 3, больше ширины секции 1 не менее чем на ширину зазора между секциями. Шарнирное соединение 12 силового распорного элемента 8 с основанием 2 размещено в забойной части основания и смещено в сторону шарнирного соединения 3 основного...

Номер патента: 1402484

Опубликовано: 15.06.1988

Авторы: Акулов, Волобуев, Гацук, Михеев

МПК: B63B 9/06

Метки: блок-модулей, верхнего, корпусе, крепления, судна

...над шарниром 4 прикреплен уфор 11. В соответствии с количестством смежных блок-модулей 12, подлежащих креплению, к втулке 5 прикреплено необходимое количество кронштей 35 нов 3 .и упоров 11.Работа устройства по формированию надстройки судна осуществляется следУющим образом,Производят монтаж каркаса из кор пусных конструкций 7, на которые затем устанавливают устройства для крепления блок-модулей 12, Устройства для нижнего крепления первого яруса устанавливают в рабочее положение, вводя опоры 1 в проемы ячеек корпусных конструкций 7. Все остальные устройства устанавливают в нерабочее положение, т,е их кронштейны 3 поворачивают с втулками 5 до вывода ик из проемов ячеек каркаса. На уст 50 ройства для нижнего крепления первого яруса,...

Номер патента: 1399693

Опубликовано: 30.05.1988

Авторы: Вечер, Михеев, Чарыкулиев, Шалыев

МПК: G02B 5/10

Метки: излучения, концентратор, солнечного

...- размер минимального. сеченияотраженного потока для -горяда 2 фацет 3 (для параллельного потока падающего излучения);- радиус кривизны цилиндрических фацет 3 -го ряда 2;Ь, - расстояние от верхнего краяфацет 3 х-го ряда 2 до оптической плоскости концентратора;С - расстояние от верхнего краяфацет 3 х-го ряда 2 до фокальной плоскости концентратора;Х; - длина цилиндрической фацеты3 3.-го ряда 2.Концентратор солнечного излучения работает следующим образом,Падающий поток солнечного излуче ния отражается рядами 2 (Фиг.1) фаюстировочных узлов ряды 2 фацет 3, имещцих совмещенные минимальные сечения отраженных имн потоков солнечного из луче нияФацеты 3 (фиг.2) имеют цилиндричес" кую поверхность, а их ряды 2 расположены прямолинейно. На...

Номер патента: 1399417

Опубликовано: 30.05.1988

Авторы: Видин, Волошко, Корчевская, Михеев, Ткаченко

МПК: E04B 1/84

Метки: блок, вентилируемый

...элемента 2 и перегородку в виде телескопически установленной в коробчатый элемент корпуса коробчатой диафрагмы 3 со звукопогло Ощающей облицовкой 4 и перепускнымветиляционным отверстием 5 в нижнейчасти. Входное б и выходное 7 вентиляционные отверстия в верхней части элементов 1,2 разделены диафрагммой 3 с боковыми стенками 8, а свободные кромки 9 элементов блока заведены в щели полых профилей обрамления 10 и уплотнены раскладкойВентилируемый блок может исполь Озоваться как в системе вытяжной,так и приточной вентиляции, при этомпоток воздуха проходит через лабиринт,состоящий иэ элементов 1,2 корпуса иперегородки 3, по траектории показан-;15ной на фиг. 2. Благодаря звукопоглощающему покрытию внутренних поверхностей блока...
