Формирователь одиночных импульсов

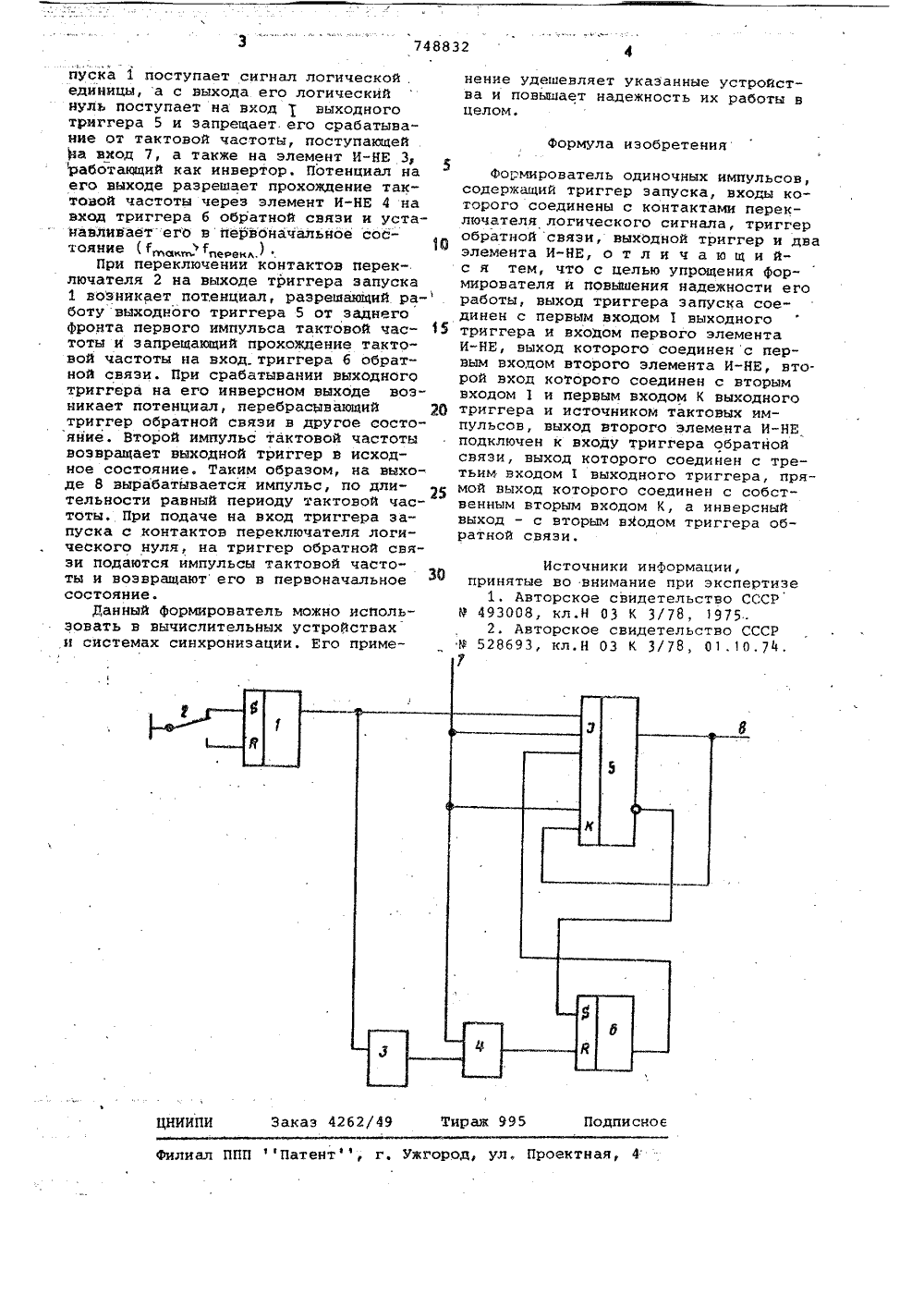

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М. Кл,(22) Заявлено 12. 04, 78 (21) 2603321/18-21 с присоединением заявки Но(23) Приоритет Н 03 К 5/01 Государственный комитет СССР по делам изобретений и открытмй(71) За яв и те л ь 1 5 1 ) ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМ 1 УЛЬСОВ Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и вычислительнойтехники.Известен генератор одиночных импульсов, содержащий триггер с раздельными входами, логический элемент И,трехконтактный кнопочный переключатель и линию задержки 11 .Однако известное устройство обла-,дает невысокой надежностью и стабильностью из-за наличия линии задержки.Наиболее близким техническим решением к изобретению является формирователь одиночных импульсов, содержащий триггер запуска, входы которогосоединены с контактами переключателялогического сигнала, входной и выходной триггеры, четыре логических элемента И-НЕ, триггер обратной связи 21.Такой формирователь сложен,Целью изобретения является упрощение формирователя и повышение надежности его работы,Цель достигается тем, что в формирователе одиночных импульсов, содержащем триггер запуска, входы которогосоединены с контактами переключателялогического сигнала, триггер обратнойЗО связи, выходной триггер и два элемента И-НЕ, выход триггера запуска соединен с первым входом 1 выходного триггера и входом первого элемента И-НЕ,выход которого соединен с первым входом второго элемента И-НЕ, вторым входом соединенного с вторым входом 1и первым входом К выходного триггера и источником тактовых импульсов,выход второго элемента И-НЕ подключенк входу триггера обратной связи, выход которого соединен с третьим входом 1 выходного триггера, прямой выход последнего соединен с собственным вторым входом К, а инверсный выход - с вторым входом триггера обратной связи,На,чертеже представлена функциональная схема формирователя одиночныхимпульсов.Формирователь одиночных импульсовсодержит триггер запуска 1, контактыпереключателя 2 логического сигнала,первый 3 и второй 4 элементы И-НЕ, выходной триггер 5 и триггер б обратнойсвязи.Формирователь одиночных импульсовработает следующим образом,В исходном состоянии с контактовпереключателя 2 на вход триггера за- .748832 формула изобретения аз 4262/49 Тираж 995 Подписное П лиал ГНПП фПатент, г. Ужгород, ул, Проектная, 4: пуска 1 поступает сигнал логической . единицы, а с выхода его логический нуль поступает на вход 1 выходного триггера 5 и запрещает его срабатывание от тактовой частоты, поступающей Ма вход 7, а также на элемент И-НЕ 3, работающий как инвертор. Потенциал на его выходе разрешает прохождение тактовой частоты через элемент И-НЕ 4 на вход триггера б обратной связи и устанавливаетего в первоначальное состояние ( ъоютъ пеек.При переключении контактов переключателя 2 на выходе триггера запуска 1 возникает потенциал, разрешающий ра- боту выходного триггера 5 от заднего Фронта первого импульса тактовой час тоты и запрещающий прохождение тактовой частоты на вход. триггера б обратной связи. При срабатывании выходного триггера на его инверсном выходе возникает потенциал, перебрасывающий щ триггер обратной связи в другое состояние. Второй импульс тактовой частоты возвращает выходной триггер в исходное состояние. Таким образом, на выходе 8 вырабатывается импульс, по длительности равный периоду тактовой частоты. При подаче на вход триггера запуска с контактов переключателя логического нуля, на триггер обратной связи подаются импульсы тактовой частоты и возвращают его в первоначальное состояние.Данный Формирователь можно использовать в вычислительных устройствах и системах синхронизации. Его применение удешевляет указанные устройства и повышает надежность их работы вцелом. Формирователь одиночных импульсов, содержащий триггер запуска, входы которого соединены с контактами переключателя логического сигнала, триггер обратной связи, выходной триггер и два элемента И-НЕ, о т л и ч а ю щ и йс я тем, что с целью упрощения Формирователя и повышения надежности его работы, выход триггера запуска соединен с первым входом 1 выходного триггера и входом первого элемента И-НЕ, выход которого соединен с первым вхоцом второго элемента И-НЕ, второй вход которого соединен с вторым входом 1 и первым входом К выходного триггера и источником тактовых импульсов, выход второго элемента И-НЕ подключен к входу триггера обратной связи, выход которого соединен с третьим входом 1 выходного триггера, прямой выход которого соединен с собственным вторым входом К, а инверсный выход - с вторым нМодом триггера обратной связи. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Р 493008, кл.Н 03 К Э/78, 1975 2. Авторское свидетельство СССР Р 528693, кл,Н 03 К 3/78, 01,10.7 Й,
