Михеев

Номер патента: 1812210

Опубликовано: 30.04.1993

Авторы: Кандаков, Марченко, Михеев, Овсянников, Пецка

МПК: C21B 9/02

Метки: газонагреватель, доменной, печи, регенеративный

...слоя при этом меньше диаметра шаров насадки и составляет 5 - 10 мм, а выполнен он из асбестового картона и расположен в нижней зоне насадки. 1 з.п,ф-лы, 1 11 л,Кроме асбестового картона возможноприменение более жаростойких деформативных материалов таких, как каолиновые,высокоглиноэемные, базальтовые маты,Толщина при этом остается той же,Между насыпной шаровой насадкой бикомпенсационным слоем 11 установлена.облицовка из окалиностойкого, жаропрочного стального листа 12 толщиной 2-6 мм, .По высоте компенсационный слой 11 истальной лист 12 расположены в нижнейзоне футеровки, считая от верха поднадосадочного устройства.Высота компенсационного слоя и стального листа определяется уровнем, выше которого напряжения, вызываемые распоромшаров...

Номер патента: 1809853

Опубликовано: 15.04.1993

Авторы: Афонин, Вихров, Михеев

МПК: E03D 1/32

Метки: бачку, клапан, смывному

...открывания при высоких давлениях, но сохраняются все их преимущества - .герметичность закрывания, отсутствие утечек воды, не требуется регулирования на давление в водопроводной сети.На чертеже ь зображен поплавковый клапан, разрез.Поплавковый клапан содержит входной патрубок 1 для подачи воды, в котором размещен дополнительный запорный элемент 2 с центральным отверстием 3, насаженный на плоский конец штока 4 и перекрывающий ,седло 5. На одном конце штока 4 размещен основной задорный элемент 6, в середине которого выполнен упор 7, а другим концом шток взаимодействует через направляющую 8, расположенную в корпусе 9 с рычагом 10 и поплавком 11, При этом дополнительный запорный элемент 2 насажен на шток 4 с зазором и имеет возможность...

Номер патента: 1808662

Опубликовано: 15.04.1993

Авторы: Липов, Михеев, Эрленеков

МПК: B24B 19/26

Метки: выпуклых, криволинейных, поверхностей

...в свою очередь к изменению величины упругих деформаций в самих опорах, Таким образом, при сообщении столу возвратно-поступательного движения получают также кача- тельное движение адаптера 3 с деталью 2 с центром качания в точке О (фиг.2). Параметры траектории адаптера с деталью (радиус траектории й и смещение центра окружности относительно середины адаптера е) определяют по формулам1. )1)2 Р1+)2)(2)2 Р 01+)2) где . - расстояние между упругими элементами;)1 и )2 - соответственно жесткость первого и второго элемента;Р - , сила, развиваемая бесконтактным устройством нагружения,Предложенным способом получают как , выпуклые, так и вогнутые поверхности путем изменения направления действия силы Р, Например, с помощью притягивающих или...

Номер патента: 1807962

Опубликовано: 07.04.1993

Авторы: Кравченко, Крюковский, Кузьмин, Курышин, Михеев

МПК: B29B 7/16, B65B 3/16

Метки: многокомпонентной, приготовления, расфасовки, смеси, тару

...образом.Составляющие компоненты из расходных емкостей 1 и 2 шестеренными насосами 3 и 4 в необходимом соотношении по линиями 31 и 32 подаются в полости клапанов 7 и 8 смесительной головки 5 и по линиям 33 и 34 возвращаются в расходные емкости 1 и 2. По команде с пульта управления включается вращение мешалки 6 смесительной головки 5, вращение поворотного стола 39 с комплексом принадлежащих ему кулачков 15, 20, 22.При нажатии кнопки, включающей цикл заливки композиции в тубы, срабатывают воздухораспределители 42 и 43, переключаются клапаны 7 и 8 с рециркуляции на заливку. Компоненты подаются в полость смесительной головки 5, где взаимодействуют при перемешивании. Реакционная смесь заполняет свободное пространство смеси- тельной...

Номер патента: 1807400

Опубликовано: 07.04.1993

Авторы: Лукьянова, Михеев, Чернявский

МПК: G01N 33/48

Метки: выявления, гистологического, клеток, крови, парафиновых, подготовки, соединительной, срезов, ткани

...притемпературе 45 - 55 С,4), Дифференцировка в 96 спирте от 2 25до 5 мин,Б), Обезвоживание в ацетоне 1,5 - 2 мин.6). Просветление в двух порциях ксилола 3 - 5 мин в каждой,7). Заключение в полистироя, 30Составы различных вариантов рабочихрастворов красителей приведены в таблице,Для работы пригоден любой вариант,Проведенные испытания на парафиновых срезах красного костного мозга кролика 35показали, что очень четко выявляются псевдоэозинофильные и эозинофильные гранулоциты на различных стадиях созревания,лимфоциты, плазматические клетки, фибробласты, макрофаги, зндотелиальные клетки, гладкомышечные и жировые клетки,базофильные, полихроматофипьные и оксифильные нормоциты (нормобпасты), Коллагеновые волокна и эритроцитыокрашивались в розовый...

Номер патента: 1806359

Опубликовано: 30.03.1993

Авторы: Антонов, Михеев

МПК: G01N 25/52

Метки: вспышки, горючих, жидкостей, температуры

...индикаого подключен к генератора высоковыхлопной клапан расположенный на хлопной клапан совентиляционными го с ним поршня 13. вляет собой магнит ршне 13, им мэгни, закрепленный Магнитоуправляен с управляющими ндикации 7 и лсточтеля 2 и с дополни генератора сов 5,т следующим обра1806359 Составитель В.АнтоновРедактор А;Павловская Техред М.Моргентал Корректор О,Г каз 974 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 Ъ,У ул Гагарина 101 щего от датчика температуры 6, на этой стадии ниже установки срабатывания блока индикации 7, в связи с чем генератор высоковольтных импульсов 5 заблокированпо управляющему входу 9, Электрический 5 разрядник 3 обесточен, Поршень 13...

Номер патента: 1805072

Опубликовано: 30.03.1993

Авторы: Афанасьева, Иванов, Михеев, Рябков

МПК: B60S 3/00

Метки: грузов, остатков, средств, сыпучих, транспортных

...органа посредством регулировочного винта 5. Тяговый трос 7 огибает направляющий ролик 9 Привод рабочего органа выполнен раздельным для зачистной щетки 4 и шнека 3, На корпусе 2 на . заднем его торце за очистной щеткой 4 установлены опорные ролики 10, которые . обеспечивают постоянный зазор между рабочим органом и полом платформы.В целях обеспечения безопасного открывания бортов платформы. устройство снабжено двумя площадками 11. Во избежание падения рабочего органа из крайнего верхнего положения в случае разрыва троса 7 в портале 1 предусмотрено предохранительное устройство., выполненное в виде защелки, управляемой электромагнитом (на чертеже не показано). Для предотвращения ослабления троса 7 одий из концов его закреплен через...

Номер патента: 1803560

Опубликовано: 23.03.1993

Авторы: Атрушкевич, Бурчаков, Михеев, Петров, Сенкусь, Фомичев

МПК: E21C 41/18

Метки: переработки, подземной, угля

...насосами 13 по водоводам 32 подается в забои 1, 2. В случае переполнения водой второй секции 31 для предотвращения затопления насосной камеры вода из секции 31 водосборника сбрасывается по желобам 33, установленным в полевом откаточном штреке 16, который имеет водосточную канавку, соединенную с зумпфом 34 главного водоотлива.В случае выхода из строя одного из обезвоживателей 7, а также при проведении профилактических работ пульпопоток переключается на резервный переключателем потока 5. При отсутствии резервных виброобезвоживэтелей закрывается рабочее окно 22 выдачи гидросмеси в камеру обезвоживания 6. Твердое аккумулируется в желобах 4и на почве транспортных выработок 15. Вода из аккумулирующего отделения 20 проходит через...

Номер патента: 1697413

Опубликовано: 15.03.1993

Авторы: Анисимов, Бабута, Бердеников, Витвинский, Захаров, Кокуш, Копылов, Михалин, Михеев, Рыжова, Федоров, Федорова, Черкасов, Чернышов

МПК: C10M 155/02

Метки: композиция, смазочная

...и линейное строение молекулспособствуют более равномерному диспер.,гированию макрамолекул ДМДФСО и ПБИ в случае предлагаемой композиции. Таким образом, твердосмазочное покрытие представляет собой каркас из молекул жестко- цепного полимера ПБИ и равномерно распределенных па объему молекул ДМДФСО. Кроме того, регулярность строения молекул ДМДФСО практически исключает возможность его растворения в алифатической смазочной среде (масле), Сочетание равномерного диспергирования ДМДФСО и двойственного характера влияния диметилсилаксановых и дифенилсилоксановых группировок в молекулах ДМДФСО создает в зоне трения условия лучшего смазывающего действия, возможность миграции, равномерной дозировки молекул ДМДФСО в зону трения или к участкам...

Номер патента: 1802197

Опубликовано: 15.03.1993

Авторы: Годлевский, Маркин, Михеев, Морозов, Сулинов, Якунин

МПК: F02M 21/04

Метки: внутреннего, газом, двигателя, карбюраторного, питания, сгорания

...того, на выходе из ресивера-испарителя 19 установлен отсечной электромагнитный клапан 25.Данная система работает следующимобразом.Подключение системы подачи газа вкарбюраторном ДВС, работающем как на бензиновом, так и на газовом (сжиженном) топливах, происходит путем включения и открытия отсечных электромагнитных клапанов 6,25 подачи питания в электрическую цепь входного электромагнитного клапана 21 и сигнализатора 22 давления газа и включения в случае необходимости разогрева двигателя электронагревателя 24 пористого наполнителя 23, В момент пуска двигателя вследствие разрежения в камерах 12, 13 карбюратора-смесителя 7 и возникающего перепада давления между ресивером-испарителем 19 и карбюратором-смесителем 7 происходит подача и...

Номер патента: 1802039

Опубликовано: 15.03.1993

Авторы: Михеев, Парулава, Черкасов, Чистяков

МПК: E02B 8/08, E02B 9/04

Метки: водозаборного, рыбозащитное, сооружения

...работе в стоячих вхранилище, озеро, пруд, лмень), для обеспечения эффективной рыбозащиты, по напорному трубопроводу 5 от напорной линии насоса (не показано) к гидросмывателю 6 подается расход воды с целью промывки фильтрующих желобов 4 и 5 транспортировки мусора и молоди рыб к рыбоотводящим оголовкам 8. Гидравлические струи, истекающие иэ насадков 7 гидросмывателя б,благодаря соосному расположению к фильтрующим желобам 4, 10 способствуют более эффективной промывке их внешней поверхности благодаря большей площади контакта струй с поверхностью желобов 4, Фильтрующие желоба 4, закрепленные на ребрах жесткости 15 3, установленные на всасывающем патрубке 2, образуют локальные рыбоотводы, способствующие эффективному процессу...

Номер патента: 1801808

Опубликовано: 15.03.1993

Авторы: Емельянов, Кротенко, Михеев, Сидоров

МПК: B60L 5/39

Метки: токоприемное

...экипажа напряжения помехи, что значительно пбвышает вероятность возникновения сбоев в работе этих систем, что в конечном итоге может привести к нарушению нормальной работы токоприемника,При этом, если изменения тягового тока неоднократны, достаточно длительны и имеют амплитуду, превышающую номинальный ток, - на выходе датчика тока 8 . появляется сигнал, и, в зависимости от его уровня происходит переключение порогового устройства 11, соединенного последовательно с первым интегратором 12, который накапливает информацию о амплитуде и длительности бросков тока, а на его выходе появляется сигнал (аналоговый), уровень которого достаточен для изменения уставки электропневматического регулятора давления 15, сообщающего полость под поршнем 6...

Номер патента: 1338674

Опубликовано: 07.03.1993

Авторы: Калошин, Кашаев, Коротков, Кутелев, Михеев, Солдаткин, Татур, Фадеев

МПК: G08B 5/38

Метки: оптический, проблесковый, сигнализатор

...нулевогоуглового полокения;2.в угловая скорость вращениялуча от лазерного источника3 излучения,,1 уч от лазерного источника 4 иэлу" чения будет зарегистрирован в момент времени С , причемлгде с - угловая скорость вращенияэтого луча,Время с между регистрацией лучейизмеряется приемным рехистрирухщимугтрпц тном 2, как величина Фл с 2 с."Угпоное местоположение движущегося Объекта н этом случае определяется) = 2Углоная скоростьзадана при конупргнанцц с болсвой степенью стабг 1,1, Уц и Является постоянной велинсцой ПО то, уг оное местоположение )1 ж,се г.;. 1 Об,Ркта прогОрционально ,тМЕНИ , КОТРОЕ ЦЭМРРЯЕтСЯ ПРИЕМ 1 м Г .ги.трируюп 1 цм устройством 2.:1 цаЧЕИСЕ ИЗМЕРЕННОЙ ВЕЛИЧИНЫ УГЛа с ныво)1 стся ца ципц:атор прямого реги ГгтрукШР 1...

Номер патента: 1799751

Опубликовано: 07.03.1993

Авторы: Михеев, Себелев, Сидоров, Ступаков

МПК: B60L 3/12, B60M 1/12

Метки: износа, контактных, пластин, токоприемника

...799751 7 Устройство работает следующим образом, После установки устройства на полозе токоприемника посредством элементов фиксации 6подвижная каретка 4 перемещается по направляющей рейке 5 вдоль контактной пластины 3, взаимодействуя с ней через щуп 2,оснащенный узлом регулировки нажатия 8.При этом контактный провод 9, укрепленный на конце щупа 2, отрабатывает неровности на контактной пластине 3, арегистрирующий прибор 1 записываетпрофилограмму ее поверхности (фиг.2).Кроме того, при перемещении контактного провода 9 вдоль контактной пластины3 происходит деформация измерительной 15пластины 10 датчика 7 за счет появлениясуммарной силы Р (силы трения и сила, возникающая от зацепления кон гактного провода за неровности контактной пластины...

Номер патента: 1798929

Опубликовано: 28.02.1993

Авторы: Анохин, Мирошниченко, Михеев

МПК: H04N 5/335

Метки: изображения, сигнала, формирования

...И 24 подается на вход данныхсинхронного О-триггера 25, на синхровходкоторого подаются импульсы с седьмого выхода. синхрогенератора, Для преобразования последовательностей с выходасинхронного О-триггера в маску Гх, регулирующую внутристрочную обработку, служатэлемент задержки на период следованиятактовых импульсов 29 и второй сумматорпо модулю два 28. Формирование маскиГх проиллюстрировано на.фиг. 2 а, где Оти -последовательность тактовых импульсов,поступающие с седьмого выхода синхрогенератора 5, Ог 5 - последовательность импульсов на выходе синхронного О-триггера.25, 3 зо - маска Гх, получаемая с выходаинвертора 30, Огз - последовательность импульсов на выходе: элемента задержки напериод следования тактовых импульсов 29,Огв - ....

Номер патента: 1798882

Опубликовано: 28.02.1993

Авторы: Лобатый, Михеев, Пашкевич

МПК: H02P 5/50

Метки: многодвигательный, электропривод

...уменьшемой 15 для подключения к источнику 50 ниючэстотывращенияэлектродвигателей 3опорногонапряжения.Третьивыводыпере- и йри исчезновении проскальзывания хотяключающих контактов 13 1 ч коммутируюЩих бы водной передаче привод-форма, Частотаизбирателей 11 соединены соответственно вращения электродвигателя 3 будет равнойс входами 71.7 й, логического блока 6, вы- или меньше частоты вращения формы 1. Веход которого подключен к управляющему 55 лицина соответствующего сигнала на одномвходу коммутирующего элемента 9. Выход из входов 71.7 м логического устройства бдополнительногодатчика 14 частотывраще- станет ниже величины сигнала на входения соединен со вторым входом регулятора 7 м+1, Сигнал 1" на выходе соответствующе 10 частоты вращения и...

Номер патента: 1798516

Опубликовано: 28.02.1993

Авторы: Михеев, Мишкин, Притьмов, Черняк

МПК: B65G 69/22, E21D 13/04, E21D 23/00 ...

Метки: крепи, монтажа, секций, тележка, транспортировки

...к месту установки секций крепи.Грузовая платформа 9 разворачивается на необходимый угол с помощью лебедки 8 с канатом 8, так, цтобы сходни 20 были направлены к местуустановки крепи, после чего распираются те гидростойки 19, которые не мешают разгрузке секции крепи 6 с : грузовой платформы 9 с помощью лебедок 5, канаты которых закрепляют за тыльную поверхность секции крепи и стягивают на сходни 20 и далее к рабочему месту ее установки в монтажной камере. Для повышения устойчивости тележки при доставке секций крепи к рабочему месту в монтажной камере, секцию крепи на тележку устанавливаюттак, чтобы центр тяжести крепи 6 совпал сцентром вращения верхней грузовой плат 5 формы 9 с вертикальной осью 16. Фиксированное положение грузовой...

Номер патента: 1797139

Опубликовано: 23.02.1993

Авторы: Балабай, Кривой, Крыжановский, Михеев, Севастьянов

МПК: G09B 9/00

Метки: обучения, операторов

...на индикаторе 18 информационного табло 19 номера попытки, на которой он переводится на этап "тренировки", Второй элемент 13 ИЛИ обьединяет внешний вход запуска 35 устройства, второй выход первого 6 блока сравнения и первый выход второго 21 блока сравнения для возвращения обучаемого к новой попытке в случае совершения им ошибки или несвоевременности завершения текущей попытки отработкиалгоритма управления,Панель 4, индикаторы 14-18 объединены в информационное табло 19, в качестве которого может использоваться экран дисплея при автоматизированной практической подготовке операторов, Генератор5 1015203035404550 тактовых импульсов 22 служит для преобразования времени работы оператора в двоичный код, выражаемый числом выработанных...

Номер патента: 1796749

Опубликовано: 23.02.1993

Авторы: Гарбузов, Калюжный, Михеев, Никулин, Трусенев, Яровенчук

МПК: E04B 1/348

Метки: здание, конструкции, модульной

...блоки 3). Надводные блоки 3 снабжены понтонами 2 или иными плаватуннеля 4. Это возможно благодаря тому, что названные элементы туннеля 4 прикреплены к каждому звену каркаса 10 самостоятельно. Компенсация длины инженернотехнической коммуникации 1 при изменении длины туннеля 4, осуществляется за счет петель 14 в системе трубопроводов и кабелей.Дальнейшая сущность изобретения поясняется совместно с принципом мойтажа и эксплуатации предложенного здания модульной конструкции. Для возведения здания выбирается участок любого водоема 1, прилегающий к берегу (см. фиг,5). Затем в донный грунт водоема 1 устанавливаются сваи 5 по периметру будущего здания (сваи 5 забиваются в грунт). К сваям 5 с внешней стороны (удаленной от береговой линии)...

Номер патента: 1796318

Опубликовано: 23.02.1993

Авторы: Волков, Казначеев, Михеев, Орехов, Пашкевич

МПК: B21D 26/02, B21D 37/16

Метки: куполообразных, пневмотермической, реверсивной, формовки

...мм, глубиной Н 0 = 90 мм, толщиной стенки 3 = 1,5 мм, По предлагаемым расчетам определяем форму крышки: и = 21 мм, а = 38 мм, й 2 = 45 мм, 81 = 807 мм, й.= 188 мм. Из условия равномерной толщины по образующей днища из условия посто 1796318-скоростн 35 В -. гдегприал турн 40 е- а 0,4 + 0,8 Во не; адиус рабочей пол лубина рабочей по ти матрицы в сти матрицы,и янства объема материала) определяем исходную толщину заготовки Яо - Я (1+ ( - )Яо =, 1,5 (1+ 0,6 1 Р 2,04 б Н 0о мм.Максимальное давление формовки = 1 МПа.Время формовки = 6 мин.при 1 = 420 С, скорость деформации я = 3 х 10 зсек.а=0,4 и о, =10 МПа(напряжение течения).Для изготовления куполообразных де-, талей на существующем устройстве прихо- ".5 дится изготавливать несколько...

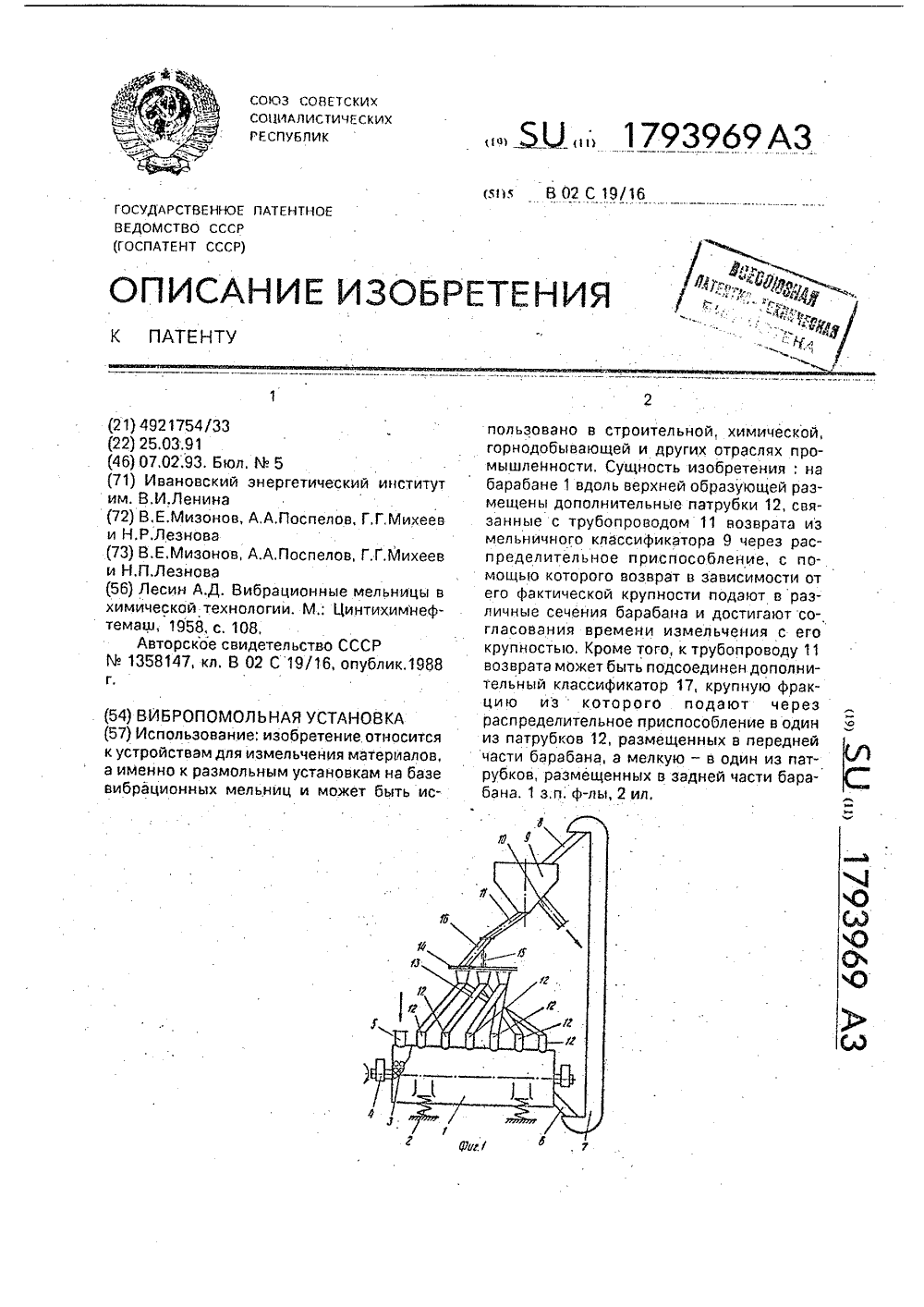

Номер патента: 1793969

Опубликовано: 07.02.1993

Авторы: Лезнова, Мизонов, Михеев, Поспелов

МПК: B02C 19/16

Метки: вибропомольная

...и трубопроводомвозврата, барабан снабжен размещеннымивдоль верхней образующей дополнительными патрубками, соединенными через ряд соединительных труб и распределительноеприспособление с трубопроводом возврата.Кроме того, дополнительные патрубкимогут быть соединены с двумя распределительными приспособлениями, с соединительными трубами, а между ними итрубопроводом возврата размещен дополнительный классификатор с патрубкамикрупной и мелкой фракции, причем патрубок крупной фракции связан с распределительным приспособлением, соединенным сдополнительными патрубками, размещенными в передней части барабана, а патрубок мелкой фракции - с другим,распределительным приспособлением.На фиг,.1 схематично показана вибропомольная установка; на фиг.2...

Номер патента: 1793568

Опубликовано: 07.02.1993

Авторы: Дмитриев, Михеев, Рябов, Фоминенко

МПК: H05H 13/00

Метки: резонансная, циклотрона

...опасность для обслуживающего персонала, в особенности при демонтажных работах внутри вакуумной камеры, Так, например, расчеты показывают, что для циклотрона с энергией Н ионов 80 Мэв и током пучка 100 мкА мощность дозы внутри вакуумной камеры составляет несколько крад/ч, а источниками вторичного радиоизлучения в основном являются стенки вакуумной камеры и элементы резонансной системы при примерно одинаковом вкладе в величину мощности дозы, Для уменьшения радиационной опасности и снижения дозы облучения персонала на некоторых циклотронэх принимают известные меры защиты. Так, например, стенки вакуумной камеры изнутри облицовывают легкосъемными защитнь 1 ми экранами-стен 1 ами, Эти защитные экраны (ВаЮе) из графита, алюминия и т,п....

Номер патента: 1793523

Опубликовано: 07.02.1993

Авторы: Войтович, Михеев, Мыцык, Селезнев, Смольников, Чесноков

МПК: H02M 7/48

Метки: многофазной, модуляцией, широтноимпульсной

...36, образованным входами в элементов 2 И 37, 38, выходы которых под ключены к входам элемента в ИЛИ 39. Одноименные установочные В- и Б-входы всех ЯЯТ-триггеров 31, 32 объединены и подключены к общей точке преобразователя и к выходу узла синхронизации 36; Выход узла 35 синхронизации 36 подключен также к входутрехканального регистра 40 сдвига сигналов выходной частоты, выполненного на трехК-триггерах 41 - 43, включенных по схеме с перекрестной связью. Первый канал 40 трехканального регистра 40 с выходами 01и О 1 использован как задатчик выходной частоты. Эти выходы связаны через усилительно-развязывающее устройство (на фиг, 1, 2 не показано) с управляющими входами 45 дополнительных транзисторных ключей 1,2. Парафазные выходы Р 1,...

Номер патента: 1793450

Опубликовано: 07.02.1993

Авторы: Битно, Михеев, Седякин

МПК: G06K 9/36

Метки: изображений, контура, объектов, селекции, элементов

...частоты сигналаТИ. ТИ на первом выходе генератора 12 принимает значение логического "О",На выходе первого сумматора 5 формируются суммарные сигналы Г 6= Б 1+ Б 2+ БЗ+ Б 4 и Гв = В 1 + В 2 + ВЗ + В 4 (фиг, 6),поступающие поочередно с первого и второго блоков 3 и 4 задержки в разные полутакты сигнала ТИ.Выходной сигнал А элемента 11 задержки поступает на вход третьего разряда третьего регистра 10, на входы первых двух разрядов которого подается сигнал логического "0", что соответствует умножению сигнала А на четыре, Запись в регистр 10 осуществляется Сигналом с удвоенной частотой 2 ТИ с третьего выхода генератора 12 (фиг. 5).На выходе регистра 10 формиоуется сигнал Д(фиг, 6), который поступает на вход второго сумматора 6 вместе с...

Номер патента: 1793213

Опубликовано: 07.02.1993

Авторы: Елшанский, Земеров, Михеев

МПК: G01B 15/00

Метки: длинномерного, объекта, состояния

...7 от временной координаты в сигнале, соответствующем распределению кривизны, к про- странственной вдоль волновода 5.Проходя через пространственный фильтр 6, опорная и измерительная моды разделяются в пространстве и поступают на первые входы соответственно снихронных фотодетекторов 9 и 8. Эти входы являются входами демодулятора 7, Направленный ответвитель 13 отделяет некоторую часть энергии опорной моды с первого входа синхронного фотодетектора 9 для синхронизации генератора 12. Остальная часть энергии передается на первый вход синхронного фотодетектора 9. Одновременно на вторые входы синхронных фотодетекторов 8 и 9 подается сигнал генератора 12 в виде когерентного ссигналом опорной моды СВЧ-поля, за счет чего осуществляются...

Номер патента: 1791757

Опубликовано: 30.01.1993

Авторы: Елшанский, Земеров, Михеев

МПК: G01N 15/00

Метки: длинномерного, объекта, состояния

...Ь. Затем, определяя дальности б 1 и б 2 любым известнымметодом, с помощью значений базы Ь, от 55 ключений дх и ду определяется положениеплавсредства 17 по отношению к точке О,По сформированным передатчикам 13на плавсредстве 17 в СВЧ или оптическомдиапазоне волн сигналам, передаваемымЛО (1)4 Ь 55 дуг - ду 1) через свой коммутатор 22 и антенну 18, по.очередно возбуждается антенна 15, расположенная на буе 2, принятым сигналом, с которой через коммутатор 14 также на буе 2 включается блок 8 запуска модулятора 9, 5 Модулятор 9 генерирует также в СВЧ или оптическом диапазоне пространственные волны через фильтр 10, возбуждающие опорные каналы волноводов 6 (на фиг,5 для упрощения рисунка показан один волновод 6), например, в оптическом диапазон...

Номер патента: 1791704

Опубликовано: 30.01.1993

Авторы: Елшанский, Земеров, Михеев

МПК: G01B 15/00

Метки: длинномерного, объекта, состояния

...в источнике 1 модулированной волновой энергии генератор 20 вырабатывает последовательность импульсов, модулирующих высокочастотные колебания генератора 21, Длительность и период повторения модулирующих импульсов определяется требуемыми параметрами контроля - динамическим диапазоном изменения контролируемого параметра (в данном случае кривизны), разрешающей способностью контроля по длине объекта, а также параметрами волновода 3. На выходе генератора 21 формируется импульсная последовательность когерентных колебаний, например, электромагнитного СВЧ поля.10 20 25 30 35 40 45 50 55 Эта последовательность когерейтных колебанийпоступает на вход пространственного фильтра 2. В этом фильтре 2 происходит преобразование пространственной структуры...

Номер патента: 1791703

Опубликовано: 30.01.1993

Авторы: Елшанский, Земеров, Михеев

МПК: G01B 15/00

Метки: длинномерного, объекта, состояния

...4Узловые точки 4 имеют координаты, обозначенные соответственно 1), Ьц, 1+ц+1, ц+1. Расстояния между парами точек 4 вдоль волновода 3 обозначены 611 и Л 2.Тогда площадь элемента 2 определяется:Л Р 1= 11Л 12. Способ осуществляется следующим образом. 5Протяженную поверхность разбивают на элементы 2 произвольной формы, причем площадь элементов 2 не должна превышать заданной разрешающей способности метода контроля Волновод 4 размещают 10 произвольной образом на поверхности протяженной оболочки 1. После закрепления волновода 4 производится возбуждение через пространственный фильтр его опорного канала сигналом конечной длительности на пример, в оптическом диапазоне, Этот сигнал, распространяясь вдоль волновода 4, возбуждает измерительные каналы...

Номер патента: 1791702

Опубликовано: 30.01.1993

Авторы: Елшанский, Земеров, Михеев, Поляков

МПК: G01B 15/00

Метки: длинномерного, объекта, состояния

...2, установленными по образующим трубопровода 1 и(о) М (Б) = у()() 5) = ог(Б)где уо=-а гсщК 1 ЯК 2 3 3 2 1 3 3 о 3Э3 к.(я) к)(о, я)к)(120, Я)К)(240, Я) к 1(я) К 2 (я) вания. На выходе блока 3 обработки могут быть подключены различные сигнальные и исполнительные устройства или, например, видеотерминальное устройство 9 отображе ния геометрии оси трубопровода 1 в пространстве.Таким образом, установка по крайнеймере трех измерительных волноводов 2 и обработка по определенной зависимости 10 информации с их выходов указанным вышепутем позволяет селективно определить распределения кривизны и кручения вдоль оси цилиндрической длинномерной конструкции, а также, в отличие от известных 15 способов, повысить точность измеренияэтих видов...

Номер патента: 1791180

Опубликовано: 30.01.1993

Авторы: Емельянов, Михеев, Сидоров, Ступаков

МПК: B60L 3/12

Метки: взаимодействия, исследования, рельсом, токоведущим, токоприемников

...возвратно-поступательного перемещения упомяну 1 ых рам, выполненные в виде дви" гателей постоянного тока, выходной вал 10 каждого из которых посредством зксцентрика 11 и жесткой тяги 12 шарнирно сочленен с соответствующей рамой, привод 13 горизонтального перемещения основания токоприемного образца относительно рабочей поверхности имитатора токаведущего рельса, дополнительные подшипники скольжения 14 и вспомогательную ндправляощую 15, причем привод 13 укреплен поверх станины 7 и выполнен в виде соединенных при помощи упругих муфт 16 индивидуального привода постоянного тока, редуктора 17 и тягового узла, шарнирно сочлененного с основанием такоприемного образца, которое установлено посредством дополнительных подшипников Скольжения 14 на...
