Номер патента: 1193760

Опубликовано: 23.11.1985

Авторы: Балюс, Иванов, Михеев, Мыцык, Савин

МПК: H02M 7/539

Метки: квазисинусоидальное, постоянного

...напряжение обратной полярности (по сравнению с полярностью на интервале/ю- и 1), а на вторичной обмотке 17формируется отрицательная полуволна.напряжения 0 . Далее все процессы1повторяются. Формирование напряжей Инии 1 , О происходит аналогично,но с относительным фазовым сдвигомУ: -= -" (фиг.2, б). Напряжение 0Ы 7между выводами 20 и 21 получают суммированием в выходной цепи из последовательно соединенных вторичныхобмоток 17 - 19 трансформаторов Ь 10 напряжений О - Оф . Форма напряжения О показана на фиг. 2,б.Модификацией описанного преобразователя может быть преобразовательс регулированием величины выходногонапряжения,(фиг.1). Этот преобразователь снабжен тремя дополнительными инверторными ячейками с тремядополнительными...

Номер патента: 1190136

Опубликовано: 07.11.1985

Авторы: Михеев, Михеева

МПК: F16L 55/02

Метки: гашения, гидравлических, ударов

...ультразвуковых колебаний до регулирующего органа, после чего подают сигнал на срабатывание регулирующего органа.На чертеже показана гидромагистраль, реализующая предлагаемый способ.Пример. Гидромагистраль состоит из всасывающего трубопровода 1, центробежного насоса 2, защищаемой гидромагистрали 3, источника 4 ультразвуковых колебаний, регулирующего органа 5 (заслонка, отсечной клапан или регулятор расхода).До появления гидравлических ударов (стационарный режим) жидкость (вода) по гидромагистрали 3 протекает с постоянной скоростью 1.1 = 10 м/с и имеет волновое со- противление где С 1=1200 - скорость распространения звука в воде, м/с;Р 1 = 1000 - ее плотность, кг/м з.Перед включением регулирующего органа 5 на расстоянии от него 1.=С, 1 12...

Номер патента: 1189477

Опубликовано: 07.11.1985

Авторы: Клюев, Лукс, Михеев, Спицын, Сутягин

МПК: B01D 19/00

Метки: дегазации, жидкости

...изобретения - повышение эффективности процесса дегазации.На чертеже изображено. устройстводля дегазации жидкости.Устройство содержит корпус 1,снабженный перегородками 2 и 3 с об Оразованием входной 4 и выходной 5секций. Входная секция 4 снабженаподводящим патрубком 6 и газоотводящей трубкой 7. На боковой поверхности входной секции 4 закреплен фокуси 15рующий акустический излучатель 8, авнутри расположен переливной патрубок9 с профилированной насадкой 10,который. соединен через отсечной клапан 11 с насосом 12 питания, соеди" 2 Оненным с ультразвуковой форсункой13, имеющей отрицательный потенциал,и расположенной в выходной секции 5,имеющей положительный потенциал. Кфорсунке 13 подведено электропитание 25(не показано). Внутри...

Номер патента: 1188401

Опубликовано: 30.10.1985

Авторы: Дудников, Михеев

МПК: F16H 1/00

Метки: волновая, передача

...Красного Знаменый университет имвоссоединения Украи188401 1 О 15 ния. Составитель А. РазинРедактор М, Келемеш Техред С.Мигунова Корректор Т,Колб Заказ 6724/34 Тираж 897 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5ЭНа чертеже представлена волновая передача, продольный разрез.Передача состоит из жесткого 1 и гибкого 2 колес, генератора 3 волн с гибким подшипником 4. Меньший диаметр фасок на внешней цилиндрической поверхьости гибкого подшипника 4 выполнен меньшим внутреннего диаметра гибкого колеса 2 на величину , равную или превышающую удвоенный размер деформирова 2Сборка передачи происходит следующим образом,В начальный момент сборки гибкий подшипник 4 всем...

Номер патента: 1188019

Опубликовано: 30.10.1985

Авторы: Михеев, Павлов, Сидоров

МПК: B60L 5/00

Метки: полоз, состава, токоприемника, электроподвижного

...фиг. 1.Пег сториах каркаса 1, параллельных контактному проводу, установлены две фиксцрующис ланки 2, сцабже;гцые односторонними глухими пазами 3, между которыми установлены токосъсмцые пластины 4, каждая из которых обрессореца двумя упругими элементами 5, выполненными в виде листовых пружин, Одни концы которых жестко СВЯЗапц г СГНГВЕтгтВУ 1 ОЦИМИ тОКОСЪЕМНЫМИ пластинами 4, и 1 рхгие с зазором по вертикали и горизонтали установлены в пазах 3 фриксирукцих лапок 2, при этом фиксируюцис планки 2 со стороны крепления листовых пружин выполнены ступенчатыми в плане г симметрицыми относительно контактного Ц РОВО;1.Ко игОство пазов 3 и ступеней 6 ца каждой фиксгругощей планке 2 равно колицеству тгкс ьемцых пластин 4, а размеры ступеней 6 идо,гь...

Номер патента: 1186943

Опубликовано: 23.10.1985

Авторы: Денисов, Журавлев, Зеляпугина, Михеев, Ноздрин, Симанин

МПК: G01B 13/06

Метки: движущегося, ленточного, пневматическое, толщины

...113 Филиал ППП "Патент", г. Ужгород, ул. Проектная 1Изобретение относится к измерительной технике и может. быть использовано при контроле движущегося не- прерывно, а также при контроле иэделий иэ ленточного материала, 5 как магнитного, так и немагнитного,Цель изобретения - уменьшение габаритов устройства и повышение точности.На фиг. 1 показано устройство О и его пневматическая схема, общий вид на фиг. 2 - разрез А-А на фиг, 1Устройство содержит полый измерительный ролик 1, установленный ц на валу 2, на котором размещены дроссели 3 для создания аэростатической опрры ролика 1 на вал 2, и измерительные сопла 4 и 5, а также базирующий ролик 6, располо О женный на валу 7, например с помощью аэростатической опоры.Валы 7 и 2 параллельны, а...

Номер патента: 1185075

Опубликовано: 15.10.1985

Авторы: Алпаидзе, Макаренков, Михеев, Юдин

МПК: G01B 11/16

Метки: методом, модель, напряжений, поляризационно-оптическим, температурных

...методом,Цель изобретения - расширениефункциональных возможностей. 5На чертеже показана схема предлагаемой модели для определения температурных напряжений,На чертеже приняты следующиеобозначения: коаксиально сопряженные кольца 1 отверстия 2 в кольцах,датчики 3 температуры; внешние нагреватели 4, внутренние нагреватели 5;переключатель 6; источник 7 электрического тока; усилитель 8; блок 9 15сравнения. Модель содержит ряд коаксиально сопряженных колец 1, выполненных из оптически чувствительного материала и имеющих различные оптико-меха 20 нические характеристики. В каждом кольце 1 по радиусу модели в цилиндрических отверстиях 2 установлены датчики 3 температуры, напримерхромель-копелевые термопары. Отверс 25 тия 2 с датчиками...

Номер патента: 1183102

Опубликовано: 07.10.1985

Авторы: Дубейковская, Крупкин, Михеев, Сидорин, Соболева

МПК: A61G 10/02

Метки: животных, затравки, ингаляционной, камера, лабораторных, мелких

...врашения корпуса вокруг вертикальной оси,В зоне размещения направляюших лопаток 23 смонтированы игольчатые ионизато1183102 Составитель А. Мошковский Релактор Л. Сабо Техрел И. Верес Корректор В. Втяга За каз 61885 Тираж 721 Полпнсное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ры 24 воздуха, подключенные к соответствующему источнику питания, располагаемому вне камеры.Нижняя часть корпуса 1 снабжена воздуховыводным патрубком 25 для удаления воздуха, поступающего в полость корпуса 1 через входной патрубок 9. Входной патрубок 9 и воздухопровод 25 соединяются соответственно с воздухоподающей и воздухоотводящей системами...

Номер патента: 1182465

Опубликовано: 30.09.1985

Авторы: Дорман, Михеев

МПК: G01V 7/04

Метки: гравиметр, движении, съемки

...пластинами чувствительной системы 1,Гравиметр работает следующим об -разом. увстнительцая кварцевая система граниметра имеет металлизировацный маятник с двумя пластинами. Неподвижная часть системы имеет четыре металлических пластины, образующие с подвижными пластинами конденсаторы электростатического управления. Зти конденсаторы включены в дифференциальную контурную Фазочувствительную систему 13, которая вместе с генераторами 11 и 12, смесителями 14 и 15, фильтрами 16 и 17, Формирующими усилителями 18 и 19 образует фазоразностный нуль-орган. Фазо. вый детектор 20, блок 21 управления электростатической тягой и блок 7 управления двигателем образуют нместе с Фазоразностным пуль-органом дна замкнутых контура следящей системы,...

Номер патента: 1181147

Опубликовано: 23.09.1985

Авторы: Андреев, Михеев, Чувыкин, Шахов, Шляндин

МПК: H03M 1/50

Метки: частоту

...работает следующимобразом,3В момент временипотенциал наобкладке конденсатора 3, обращенной .к компаратору 4, равен нулю. Компа" 45ратор срабатывает (уровень сравнения равен нулю) и посредством одновибратора 5 устанавливает переключатель 8 в верхнее положение. Приэтом конденсатор 3 включен в цепьотрицательной обратной связи усилителя 7. В результате в моментпотенциал на инвертирующем входеусилителя скачком принимает значение, равное Б , где Б 0 - напряжениена выходе источника 6 опорного напряжения. Лналогичный скачок имеетсяна входе компаратора 4 (Фиг. 2). 47 2После этого начинается заряд конденсатора 3 током где К - сопротивление резистора 2.За время от й 1 до 1напряжениена конденсаторе получает приращение,равное В моментключ 8...

Номер патента: 1181046

Опубликовано: 23.09.1985

Авторы: Куляпин, Михеев, Мухамедьяров, Рыбаков, Утляков

МПК: H02H 7/08

Метки: генератора, защиты, переменного

...элемента 6, контакты 7 которого включены в цепь основной обмотки 3 генератора, В устройстве имеется измеритель 8 активноймощности, подключенный к выводам основной обмотки 3 генератора, Исполнительный элемент 6 снабжен дополнительной обмоткой 9, подключенной к выходу измерителя 8 активной мощностисогласно35 подключению основной обмотки 5 исполнительного элемента 6 к выходу преобразователя 4Устройство работает следующим образом.При увеличении тока нагрузки основной обмотки 3 генератора 1, работающего на нагрузку с соз ц= О, увели чиваются ЭДС, наводимая в дополнительной обмотке 2 генератора 1, и напря. жение, подаваемое с выхода преобразователя 4 на обмотку 5 исполнительного элемента 6 (фиг. 2). Посколькугенератор работает на...

Номер патента: 1178705

Опубликовано: 15.09.1985

Авторы: Батюк, Костогрызов, Михеев

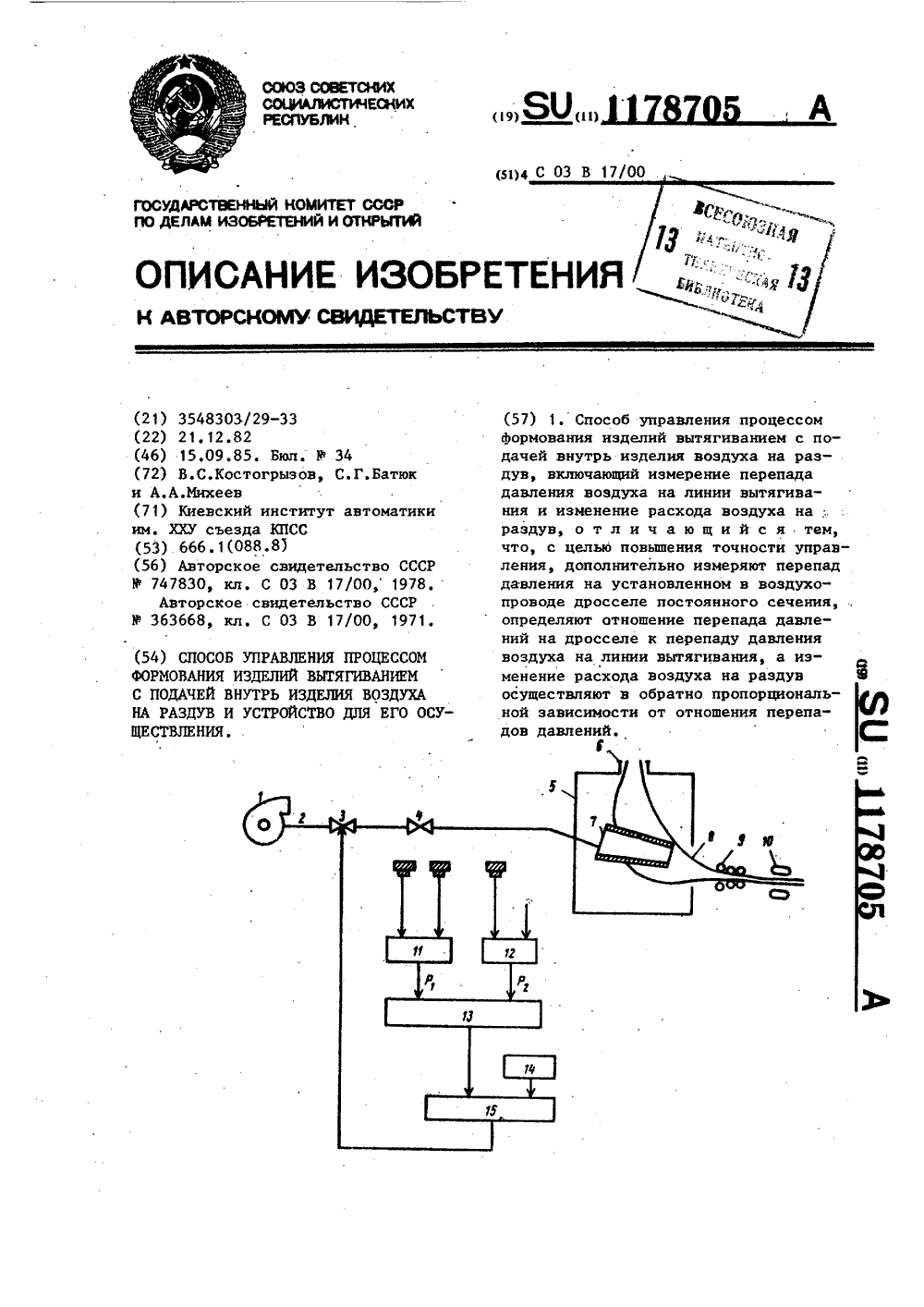

МПК: C03B 17/00

Метки: внутрь, воздуха, вытягиванием, изделия, подачей, процессом, раздув, формования

...которое представляет собой отношение перепадов давления на различных гидравлических сопротивлениях - на постоянном сопротивлении, характеризуемом величиной ар , и на переменном сопротивлении линии вытягивания, изменяющимся при изменении среднего по длине линиивнутреннего диаметра и характеризуемом величиной Ьр, Так как расход воздуха по длине воздухопровода и линии вытягивания одинаковый, отношение ар /Ьр не зависит от расхода воздуха и определяется только геометрическими характеристиками сопротивлений и температурами воздуха Т и Т 2. При постоянных температурах, что яв1178705 4 Заказ 5604/19 . Тираж 457 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП...

Номер патента: 1177200

Опубликовано: 07.09.1985

Авторы: Есев, Михеев

МПК: B63B 7/04

Метки: лодка, разборная

...1 показана лодка, сложеннаяраиномв пакет; на фиг. 2 - то же, в соб асостоянии; на фиг. 3 - узел стыковки секций лодки по привальному брусу; на фиг, 4 -то же, по килю.Лодка состоит из носовой 1, средней 2 10и кормовой 3 секций, выполненных с возможностью укладывания одна вв другую.Секции 1 - 3 снабжены на высоту бортаводонепроницаемым и переборками 4 - 7и связаны между собой быстроразъемнымисоединениями. Секции выполнены с привальными брусьями 8.Передняя часть 9 носовой секции 1,носовая переборка 5 средней секции 2 икормовая переборка 6 средней секции 2выполнены объемными и используются 20как сиденья, причем кормовая переборка 6выполнена из двух частей 10 и 11, расположенных симметрично продольной плоскостиКилевой пояс2 и привальный брус...

Номер патента: 1177180

Опубликовано: 07.09.1985

Авторы: Ли, Михеев

МПК: B60L 5/00, B60M 1/00

Метки: ветрового, воздействия, имитатор, испытания, контактной, подвески, системы

...в частности к устройствам для испытания контактных подвесок на действие ветровых нагрузок, а также при одновременном воздействии на подвеску ветра и токоприемника электроподвижного состава.Цель изобретения - повышение точности имитации ветровых воздействий в условиях динамического взаимодействия токоприемника с контактной подвеской,На чертеже показан имитатор ветрового воздействия для одной точки пролета контактной подвески.Имитатор ветрового воздействия для системы испытания контактной подвески содержит гибкие связи 1 с включенными в них упругими элементами 2, прикрепленными одними концами к контактной подвеске 3, а другими - к узлам 4 создания сил натяжения, программный блок 5, подключенный к узлам 4 создания сил натяжения, каждый...

Номер патента: 1174789

Опубликовано: 23.08.1985

Авторы: Ларионов, Михеев

МПК: G01L 1/04

Метки: пружин, усилия

...приемник 18 конт ролируемой пружины, крышку 19, емкости 20 для сброса проверенных пружин, привод 21 плавного подвода, груз 22 ,балансирный, кнопки 23 управления, пневмораспределители.24 - 27. и пнев- Ю могидрораспределитель 28.Установка работает Следующим образом.Задают с помощью стопора 7, находящегося в барабане стопоров, величину деформации пружины. На верхнюю часть нагружателя 8 устанавливают контрольный груз 9, который определяет усилие пружины при заданной ее деформации.Датчик 12 деформации пружины с помощью регулировочных винтов и путем перемещения по рычагу кинематической связи 11 балансирного груза 22 настраивают таким образом, что при испытании пружины он выдает командный сигнал на панель 4 управления устройством сброса...

Номер патента: 1173489

Опубликовано: 15.08.1985

Авторы: Кузнецов, Лавриченко, Михеев

МПК: H02J 3/42

Метки: автоматической, генератора, синхронизации, синхронного

...4 разности фаэподается напряжение сети и генератора. Выходной сигнал измерителя 1,пропорциональный разности частот,поступает на дифференциатор 2, позволяющий получить производную разность частот, и на интегратор 3. Выходной сигнал измерителя 4, пропорциональный разности фаз и имеющийпериодизацию от 180 до +180 эл.град, З 0поступает на вход интегратора 5. Свыходов измерителей 1 и 4, дифференциатора 2, интеграторов 3 и 5 сигналы с соответствующими коэффициентами поступают на вход суммирующегоусилителя 6, с выхода которого идетсигнал на изменение подачи энергоносителя в первичный двигатель генератора. Новый закон управления имеетвид40 489 2Пои этом составляюшая К 18(С) можетбыть уменьшена, так как захват пофазе осуществляется не за счет...

Номер патента: 1172821

Опубликовано: 15.08.1985

Авторы: Волошко, Мильто, Михеев, Ткаченко

МПК: B63B 27/00

Метки: каркас, переборки, помещения, судового, шарнирный

...В,Лусниковдактор И,Рыбиенко Техред М.Надь Корректор А,Обру 4984/19ВНИИПИ Гопо дел 113035 Подписикомитета СССРи открытийРаушская наб.,35 ог Тира дарств изобр Москваа н 4/5 иал ППП "Патент", г. Ужгород, ул. Проектная 1 172Изобретение относится к судостроению, обстройке судовых помещений и может быть использовано в строительстве и других отраслях народного хозяйства, 5Целью изобретения является упрощение конструкции и повышение плотности укладки стержней каркаса в сложенном положении.На фиг.1 схематически изображен 10 шарнирный каркас переборки, общий вид (стрелками условно показано направление поворота стержней при складывании каркаса), на фиг.2 - узел 1 на фиг,1. 15Конструкция шарнирного каркаса переборки включает соединенные шарнирами 1...

Номер патента: 1172763

Опубликовано: 15.08.1985

Авторы: Михеев, Сидоров

МПК: B60L 5/00

Метки: средства, токоприемник, транспортного

...11, управляемый дроссель 12 и демпфирующий пневмоэлемент 13.Токоприемник работает следующимобразом. 25При включении токоприемника сжатый воздух через авторегулятор 6подается в пневмопривод 5 и воздей-.ствует на штангу 3, подводя токосъемный элемент 4 к токопроводу.Из по- ЗОлости пневмопривода 5 сжатый воздухчерез дроссель 12 попадает в полостьпневмоэлемента 13, который, воздействуя на штангу 3 с противоположнойстороны, замедляет скорость токосъемного элемента 4 и способствует плавному подвоцу его к токопроводу, Наличие дросселя 12 обеспечивает заданную задержку реакции со стороныпневмоэлемента 13. Авторегуляторы6 и 11 в режиме включения работаюткак электропневматические клапаны.При движении транспортного средства статическое нажатие...

Номер патента: 1172762

Опубликовано: 15.08.1985

Авторы: Битенбаев, Михеев, Свешников, Сидоров

МПК: B60L 3/12

Метки: износа, контактных, пластин, токоприемника

...каз 4962/16 Тираж 650 ПодписноВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д 4/5 Патент", г. Ужгород, ул, Проектная, 4 и 1Изобретение относится к электрическому рельсовому транспорту, а именно к устройствам диагностики токоприемников электроподвижного состава.Цель изобретения - повышение достоверности измерения.На .фиг.1 изображено устройство, общий вид; на фиг.2 - то же, кинематическая схема.Устройство содержит элементы фиксации 1 на полозе 2 и связанную с ними направляющую рейку 3, которая расположена вдоль полоза и содержит подвижную каретку 4 с установленным на ней регистрирующим прибором 5, механически сочлененным со средней частью измерительного щупа 6, который снабжен...

Номер патента: 1171954

Опубликовано: 07.08.1985

Авторы: Михеев, Михотин, Чувыкин, Шляндин

МПК: H03B 27/00, H03B 5/20

Метки: генератор, колебаний, низкочастотных, синусоидальных

...и 6 в прямоугольные импульсы Уи Ур тойже фазы (фиг. 2 Е,). На выходерезистивного делителя 4 напряжениясинусоидальное напряжение Ц(фиг, 2 ) равно сумме напряжений 0 а 35 и Ц . Сумматор 7 суммирует прямоугольные импульсы стабильной амплитуды Ир с выхода релейного элемента 6 и выходное напряжение У резистивного делителя 4 напряжения. Фор мирователь 9 управляющих импульсов формирует импульсы управления Б (фиг. 2 а), управляющие фиксирующим элементом 8 через интервалы времени, равные четвертой части периода, со ответствующие фронтам прямоугольных импульсов 11 Б . Поскольку фиксирующий элемент 8 осуществляет запоминание выходного напряжения сумматора 7 в моменты времени, соот ветствующие импульсам с формирователя 9 управляющих импульсов, а...

Номер патента: 1171683

Опубликовано: 07.08.1985

Авторы: Дубовицкий, Михеев, Федяев, Школьников, Эргард

МПК: G01M 13/02

Метки: испытания, средств, стенд, трансмиссий, транспортных

...к одному из входов первого дополнительного сумматора 11, к другому входу которого подключен первый источник 12 постоянного тока. Выход сумматора 9 подключен также к входу и иве ртора 13, выход которого подключен к одному из входов второго дополнительного сумматора 14, к другому входу которого подключен второй источник 15 постоянного тока. Выход второго дополнительного сумматора подключен к входу усилителя 16 мощности, выход которого подключен к обмотке 17 возбуждения электродвигателя 7 постоянного тока. Выход первого дополнительного сумматора 11 подключен к входу дополнительного усилителя 18 можности, выход которого подключен к обмотке 19 возбуждения тормозного генератора 6 постоянного тока,При включении приводного асинхронного...

Номер патента: 1171636

Опубликовано: 07.08.1985

Авторы: Дудников, Михеев, Шевель

МПК: F16L 55/052

Метки: гашения, давления, демпфер, жидкости, пульсаций, рабочей

...ударов, н может быть использовано в. химической, 5 нефтедобывающей промышленности, в оросительных системах сельского хозяйства, в водо- и теплоснабжении городов и поселков,1 Цель изобретения - расширение диапазона регулирования.На чертеже представлен демпфер для, гашения пульсаций давления рабочей жидкости, общий вид. Демпфер содержит корпус 1, внутренняя полость 2 которого через фланцы Э и 4 сообщена с защищаемой гидро- магистралью 5.На поверхностираздела 2 О жидкости и газа установлен поплавок 6, на котором закреплена втулка 7, На ее боковой поверхности установлен излучатель 8 ультразвука, В донной части 9 корпуса установлена с зазором относительно втулки 7 пружина 10, ограничивающая в осевом направлении перемещение втулки 7...

Номер патента: 1170067

Опубликовано: 30.07.1985

Авторы: Михеев, Огородников

МПК: E02F 3/92

Метки: грунтозаборное, земснаряда

...М лиал ППП Изобретение относится к гидромеханизации и предназначено для разработки грунтов в подводных условиях.Целью изобретения является повышение эффективности разработки связных грунтов за счет регулирования скорости всасывания.На фиг. 1 изображено грунтозаборное устройство земснаряда, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1.1 ОУстройство состоит из всасывающей трубы 1, наконечника 2, раздвижных пластин 3 с пазами, жестко фиксируемых в требуемом положении болтами 4, и тыльного диска 5, Наконечник 2 входит внутрь межлопастного пространства фрезы 6. 15Эксплуатация устройства включает две стадии: подготовку устройства к работе и работу устройства.Подготовка заключается в установлении размеров входного отверстия наконечника 2....

Номер патента: 1168727

Опубликовано: 23.07.1985

Авторы: Бурчаков, Евтушенко, Лютенко, Малышев, Михеев, Никишичев, Петров, Ялевский

МПК: E21D 23/00

Метки: комплекса, механизированного, очистного, разворота

...механизированного очистного комплекса, включающему разворот секций комплекса на 180 вокруг одного центра с одновременной выемкой полезного ископаемого, центр разворота выне сен эа пределы длины лавы.На фиг.1 приведена технологическая 45 схема отработки выемочных полей; на фиг. 2 - схема разворота механизированного очистного комплекса.Способ осуществляют следующим образом. 50От людского бремсбрега ходки 1,бремсберга 2 и грузового бремсберга 3 для подготовки выемочных столбов ч и 5 проводят вентиляционные6 и 7 и конвейерные 8 и 9 штреки. Последние соединяются конвейерной стойкой 10, а вентиляционные штреки б и 7 - обводной выработкой 11. Очистной забой оборудован комплексом 12.После отработки стола 4 одновременно с выемкой полезного...

Номер патента: 1167052

Опубликовано: 15.07.1985

Авторы: Бочаров, Михеев, Свешников

МПК: B60L 3/12, B60M 1/13

Метки: износа, контактного, провода

...рельсовому транспорту, в частности к устройствам для автоматического измерения износа контактных проводов, и может быть использовано на участках железных дорог с двумя контактными проводами в контактной подвеске.Цель изобретения - повышение надежности и точности измерения.На чертеже показана функциональная схема устройства контроля износа контактных проводов.Устройство контроля износа контактного провода, содержащее установленную на раме измерительного полоза 1 каретку 2, на которой расположены датчики 3 износа, соединенные с измерительным блоком 4, и блок отслеживания контактных проводов, выполненный в виде соленоида 5, воздействующего на положение каретки 2, и соединенный с источником 6 питания, снабжено регулятором 7 напряжения в...

Номер патента: 1166755

Опубликовано: 15.07.1985

Авторы: Кайдаш, Лейиньш, Матусевич, Михеев, Румковский, Сухоруков

МПК: A01K 1/015

Метки: подстилки, разбрасывания

...разбрасывания.Поставленная цель достигается тем, что основное выгруэное окно, выполнено с заслонкой, состоящей из двух щитков с фиксаторами, шарнирно 50 закрепленных своими противоположными концами на корпусе, в верхней части которого выполнено дополнительное выгруэное отверстие с патрубком и поворотным козырьком для него, вход ной участок направляющей стенки которого выполнен криволинейным с выпуклостью, обращенной наружу, при 655 2этом поворотный козырек снабженотражательной пластиной, закрепленной одним иэ своих краев на выходном конце входного участка направляющей стенки с возможностью фик -сированного поворота и обращеннойсвоим противоположным краем в сторону разбрасывания.На фиг. 1 схематично изображеноустройство для...

Номер патента: 1164726

Опубликовано: 30.06.1985

Авторы: Балабай, Лисаченко, Мачульский, Михеев, Николаев, Смирнов, Тютерев

МПК: G06N 7/08

Метки: деятельности, моделирования, оператора, человека

...выход сумматора соединен с первым входом блока регистрации, второй вход которого подключен к выходу счетчика ошибок, авыход счетчика, выполненных операций соединен с входом третьей схе Эмы сравнения,На чертеже представлена схемаустройства,Устройство содержит блок 1 памяти, второй элемент ИЛИ 2, регистр3 памяти, третий элемент 4 ИЛИ,первый элемент 5 задержки, второйэлемент 6 задержки, третий элемент7 задержки, генератор 8 импульсовсо случайной длительностью (распределенной по требуемому закону), генератор 9 равномерно распределенных чисел, дифференцирующий элемент 10, преобразователь 11 временной интервал - код, сумматор 12,первую схему 13 сравнения, счетчик14 правильно выполненных операций,вторую схему 15 сравнения, первыйэлемент 16...

Номер патента: 1164414

Опубликовано: 30.06.1985

Авторы: Бурчаков, Гонтов, Ковалев, Лурий, Медведков, Михеев, Соснин

МПК: E21C 25/60, E21C 45/00

Метки: выемки, угля

...иструйного органа 1. Механическийорган позволяет. контролировать полноту выемки при проведении камеры 27,Двухлинейный став 2, линии которого конструктивно одинаковы, расположены в одной плоскости с осью26, перпендикупярны ей и параллельны мехду собой в пределах камеры27. Такой став жестче однолинейного, поэтому надежность полученияостронаправленной восстающей камеры27 здесь высокая, хотя и однолинейный став 2 с Фиксированными связями между его звеньями 3 и при наличии полозьев 9 и 10 дает лучшую направленность камере 27, чем став смногочисленными Фонарями 28. Затраты ручного труда снижаются за счетсокращения количества Фонарей и совмещения функций става 2 на подачуи питание исполнительного органа.Использование направляющих полоавен 9 и...

Номер патента: 1163933

Опубликовано: 30.06.1985

Авторы: Ермохин, Заливной, Земченко, Михеев, Разин, Сидоренко, Тыртов

МПК: B21C 37/06

Метки: зажима, труб

...трубы по периметру с двух сторон, а повышение надежности 20 в работе - обеспечением последовательности центрирования, правки, зажима и вращения трубы. Первоначально зажим трубы осу ществляется внутренними самоцентриРующимися зажимами до достижения определенного регулируемого усилия с помощью напорного золотника с обратным клапаном. Затем включаются З 0 наружные зажимы и увеличивается усилие зажима до необходимого на стенку трубы одновременно внутренними и и наружными зажимами.Перемещение внутренних и наружных зажимов в направлении, перпендикулярном оси трубы, обеспечивает лучшие условия захвата (без повреждения поверхности) труб.На фиг. 1 " изображен патрон для щ 0 зажима труб, общий вид; на Фиг, 2 - вид по стрелке Б на фиг....

Номер патента: 1163177

Опубликовано: 23.06.1985

Авторы: Михеев, Федяев, Школьников, Ясенев

МПК: G01M 13/02

Метки: испытания, стенд, трансмиссий

...генератор 6 постоянного тока, соединенный электрической цепью с электродвигателем 7 постоянного тока, кинематически соединенным посредством редуктора 8 с асинхронным электродвигателем. С тормозным генератором 6 постоянного тока кинематически соединен дополнительный тормозной генератор 9 постоянного тока, а с электродвигателем 7 постоянного тока кинематически соединен дополнительный электродвигатель 10 постоянного тока. Дополнительные тормозные генератор 9 и электродвигатель 1 О постоянного тока электрической цепью связаны между собой и параллельно соединены с последовательно соединенными меяду собой якорями тормозного генератора 6 и электродвигателя 7 постоянного тока. Задающий блок 11 соединен с первым входом сумматора 12,3177 4жением...
