Номер патента: 1463975

Опубликовано: 07.03.1989

Автор: Мануйлов

МПК: F15B 20/00

Метки: гидропривод

...через дроссель с напорной магистралью,Составитель Л.ВушмановаРедактор А.Мотыль Техред М.Дидык Корректор М. Мак симишинец Заказ 810/42 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям прн ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул, Гагарина,101 Изобретение относится к гидроприводам общего назначенйя и является, усовершенствованием гидропривода по основному авт. св. У 673764.Цель изобретения - повышение надежности.На чертеже представлена схема гидропривода.Гидропривод содержит гидробак 1, насос 2, напорную гидролинию 3, в которой установлен напорный золотник 4, сообщенный с напорной гидролинией 5 исполнительного органа (не показан) и через...

Номер патента: 1463616

Опубликовано: 07.03.1989

Авторы: Брянский, Волков, Дабрундашвили, Завало, Мануйлов, Откаленко, Перепелица, Чвертко

МПК: B63B 3/68

Метки: изоляция, судового, трюма

...брусьев, расположено уплотнение 6, Каждая ранее установленная панель поджимается к профильным брусьям и фиксируется следующей, а замыкантщая цепочку панель поржимается и фиксируется к брусьям и первой установленной панели задрайками 7. Рама 8 твплоизолирующей панели 4 выполнена из конструкционного теплоизолирующего материала и имеет по кромкам Е-образный скос, образованный гранями усеченных пирамид, причем по горизонтальным кромкам и орной вертикальной со стороны установки петель кромке скос направлен в сторону изолируемой поверхности и по этим кромкам устанавливается уплотнение 6, по другой вертикальной кромке скос направлен в противоположную сторону и уплотнение по этой кромке не устанавливается . Рама 8 с двух сторон зашита...

Номер патента: 1463484

Опубликовано: 07.03.1989

Авторы: Грошев, Козин, Мануйлов, Трубецкой

МПК: B27L 11/00

Метки: барабанная, рубительная

...9, который распо лОжен над крайним из контрножей 8 и выпОлнен в виде криволинейно-вогнутой поверхнОсти, центр радиуса кривизны которой распОложен со стороны решетки. Крайняя кром- кЭ 10 защитного элемента 9 расположена в зОне ножевого рабочего органа на высоте Н оГ горизонтальной плоскости, проходящей чврез ось его вращения, равной (064 -- 0,87) К, где К - радиус ножевого органа. Каждый дополнительный контрнож 8 установлен на решетке с возможностью поворота вокруг оси 11, которая размещена ниже рабочей поверхности решетки, и снабжен фиксирующим элементом 12, который выполнен, например, в виде штифта, шпонки и т. и. Защитный элемент 9 может быть выполнен и в виде расположенных под углом друг к другу плоскостей, образующих вогнутую...

Номер патента: 1449838

Опубликовано: 07.01.1989

Авторы: Курзыкин, Мануйлов

МПК: G01B 7/04

Метки: барабан, длины, намотке

...моталки. С помощью начальной установки при вклвчении устройства реверсивные счетчики12 и 16, буферные регистры 13 и 17и триггер 18 сбрасываются. Из ПЗУ. 21в счетчик 22 переписывается уставка,соответствующая определенной фиксированной длине материала при значенииКв= 1По сигналу датчика 10 начала прокатки в реверсивный счетчик 12 переписывается из ПЗУ 14 первая уставка,соответствующая значению где К 6 - радиус пустого барабана моталки;Ч- базовое значение угла поворота моталки, соответствующее значению К , = 1,Импульсы от датчика 1 угла поворо-.та валков, поступая на вычитающийвход счетчика 12, считывают записан-.ную в него уставку,Одновременно счетчик 16 подсчиты"вает количество импульсов, поступаю- .щих от датчика 5 импульсов моталки.Как...

Номер патента: 1444356

Опубликовано: 15.12.1988

Авторы: Висторовский, Вяткин, Дворянинов, Кисиленко, Купершток, Курдюков, Мануйлов, Терзиян

МПК: C21C 5/04

Метки: мартеновская, печь

...коэффициентов диффузии примесей, что приводит к 45 их интенсивному окислению во всем объеме ванны. Перемешивание приводит к увеличению скорости нагрева ванны и повьппению равномерности нагрева,что дополнительно увеличивает скорость массообмена. Циркуляция металла в объеме ванны приводит к рассредоточению зон взаимодействия газов с расплавом, при этом исключается локальный перегрев и переокисление металла в около Результаты эксперимента свидетельствуют о том, что оптимальной конструкционной особенностью предлагаемой печи является расположение Фурм под индивидуальными углами, определяемыми соотношением= 45 + 90 1;/Ь, предельные углы при этом= 45 + 90,0-"(45, с = 45 + 90,1 = 135. Формула изобретения Мартеновская печь, содержащая...

Номер патента: 1434403

Опубликовано: 30.10.1988

Авторы: Мануйлов, Черныш

МПК: G05B 13/00

Метки: объектом, терминального, упругим

...получим уравнение линии переключения3,(х,х Ч)=х,+-хх./ЧщО. (4)Если время, за которое должен быть 15 осуществлен процесс сброса величины управляющего ускорения до нуля, определено и равно Тс, то координаты точки, лежащей на линии переключения1 =О, в которую должно быть предвари тельно переведена изображающая точка, определяются в виде;1У - 6 н Тс вБп (хо ) в05 Чн Тс вдВп (х о) (5)Получим аналитические выражения, описывающие линии переключения участков У 2 - В 3, Ф 3 - В 5, Р 5 - У 6, при их непрерывном следовании друг за другом (пропущен участок Ф 4, т.е, 30 отсутствует ограничение на скорость движения объекта). Для этого запишем решение задачи Коши уравнений движения твердого тела на рассматриваемых участках:35иУ, =У+в.Тн+05 ЧнТнв.Кп...

Номер патента: 1432457

Опубликовано: 23.10.1988

Авторы: Мануйлов, Смирнов

МПК: G05B 13/00

Метки: жесткости, идентификации, колебаний, объекту, переменной, присоединенного, упругого, элемента

...объекта наблюдения, полученное в блоке6, влечет за собой необходимость определения начальных условий (18) дляинтегрирования уравнения (15),Определение начальных условий (181происходит в блоке 9 расчета параметров идентиФикатора,При помощи источника 51 пастояннога напряжения, задающего Л,г, умножителей 53-56, сумматоров 63-65, делителей 71 и 69 и сигналов а, Ь(Г),с(Г), 6, поступающих соответственно на первые-четвертые входы блока 9,на четвертом выходе блока Формируетсясигнал =(Л Ь)/(Л - ЛЙ- ), а натретьем выходе блока 1 р(а+с 1 г,)/Лг .При памапд источника,52 постоянного напряжения, умножителей 57,.58, 60 и59, сумматоров 62, 61, бб, 6 7 и 68,делителя 70 .на втором выходе блокаформир ется 114 ( Л а Л 1 гд га) /( с-Лг +Лй), а на первом...

Номер патента: 1421838

Опубликовано: 07.09.1988

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, землеройной, передвижением

...5 и через гидрораспределитель 6 с гидромотором 7 привода рабочего органа. В сливной гидролинии 8 установлен регулируемый дроссель 9, вход которого сообщен с выходом гидроклапана 5, а выход - со сливом. Насос 3 сообщен с гидромотором 1 О передвижения. Управление подачей насоса 3 осуществляется при помощи трехполостного гидро- цилиндра 11, к полостям 12 - 14 которого проведены соответственно гидролинии 15 - 17 управления.В номинальном режиме работы из гидробака 1 насосом 2 по гидролинии 4 через гидрораспределитель 6 рабочая жидкость поступает в гидромотор 7 рабочего органа. Передвижение машины осуществляется от гидромотора 10 передвижения, рабочая жидкость в который подается насосом 3. Управление передвижением осуществляется при...

Номер патента: 1420128

Опубликовано: 30.08.1988

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, действия, землеройной, непрерывного

...повы 5шение надежности работы машины,На чертеже изображена схема гидропривода землеройной машины,Гидропривод включает гидробак 1,насосы 2 и 3, напорную гидролинию 4,сообщенную с управляющим клапаном 5и через распределитель б с гидромотором 7 привода рабочего органа. Всливной гидролинии 8 управляющегоклапана 5 установлен дроссель 9. Наос 3 сообщен с гидромотором 10 хода,араллельно которому установлены регулятор 11 номинальной нагрузки ирегулятор 12, управляющая полостькоторого сообщена гидролинией 13 с 20выходом клапана 5, Предохранительныеклапаны 14 и 15 ограничивают максимальные нагрузки в гидроприводе.В номинальном режиме работы из гидробака 1 насосом 2 по гидролинии 4 25через распределитель 6 рабочая жидкость поступает в гидромотор...

Номер патента: 1414949

Опубликовано: 07.08.1988

Авторы: Гуревич, Луконин, Мануйлов, Новицкий

МПК: E04G 21/12

Метки: арматурных, натяжения, элементов

...с противовесом на одном конце и крюком на другом, и силового элемента 7. Форма 1 выполнена с подвижными анкерными захватами 8, в которые уклады вается арматура 9. Анкерный захват 8 шарнирно соединен с направляющей 10, снабжен поперечиной 11 для соединения с тягами 6 и выполнен с отверстием под фиксатор 12, нижний конец которого контактирует с боковой поверхностью направляющей 10, кроме того, с направляющей 10 соприкасается упор 4 поста натяжения. Для предотврашения зависимости формы и размеров торца изделия от перемещения анкерных захватов формаснабжена фальшбортом 13, шарнирно закрепленным на торце формы. Устройство работает следуюшим обраФорма 1 подается по рольгангу 2 к посту натяжения арматуры до соприкасания направляюшей 10...

Номер патента: 1414717

Опубликовано: 07.08.1988

Авторы: Бобов, Крюков, Мануйлов, Сашкин

МПК: B65D 19/06

Метки: контейнер-кассета

...и откр,нил. 45ирод, од Просктндн, -1 Изобретение относится к области контейнерных перевозок,Целью изобретения является повышение удобства в эксплуатации,На фиг. 1 изображен контейнер-кассета, вид спереди; на фиг, 2 -- то же, вид сверху; на фиг. 3 - то же, вид с торца. Контейнер-кассета содержит жесткий каркас 1, состоящий из боковых 2 и торцовых 3 балок соответственно, вертикальных опорных стоек 4 с установленными вверху и внизу последних фитингами 5, ограждения 6 из вертикальных, горизонтальных и наклонных элементов, настил пола 7.Вертикальные опорные стойки 4 выступают за габариты жесткого каркаса 1 и скреплены с ним горизонтальными связями 8. технологический проем 9 для обслуживания грузов образован между вертикальными опорными...

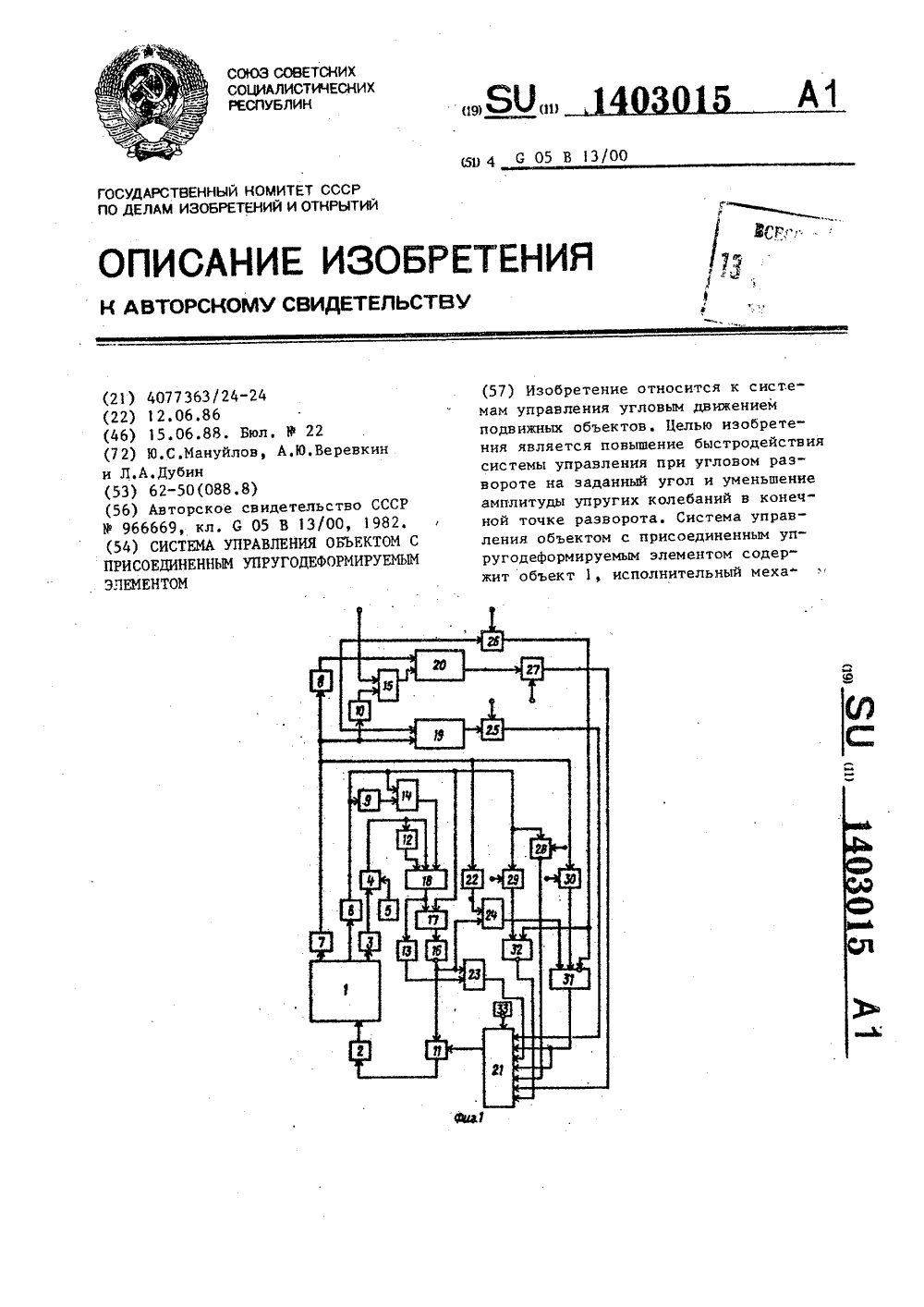

Номер патента: 1403015

Опубликовано: 15.06.1988

Авторы: Веревкин, Дубин, Мануйлов

МПК: G05B 13/00

Метки: объектом, присоединенным, упругодеформируемым, элементом

...нулевой сигнал). 20 На входе блоков 4 вычитания, датчик 6 угловой скорости объекта и дат чика 7 упругой деформации объекта присутствуют сигналы, пропорциональные соответственно угловому рассог 25 ласованию, угловой скорости объекта и координате отклонения упругого .элемента, На выходе дифференцирующего элемента 8 появляется сигнал, пропорциональный скорости упругого 30 элемента, На выходе второго блока 20 вычисления амплитуды Фазовой траектории, на входы которого подаются сигналы, пропорциональные /с 1/-Ч/Я появляется сигнал пропорциональный величине В/=Ч /с 1/-Ч(У")+(с 1) Й), а на выходе первого блока 19 вычисления амплитуды, фазовой траектории появляется сигнал пропорциональным К = с+(с 1/а), При помощи первого 40 формирователя...

Номер патента: 1388351

Опубликовано: 15.04.1988

Авторы: Абдразаков, Валеев, Мануйлов

МПК: B65B 25/00

Метки: расфасовки, таблеток

...8 разделены разделительными планками 9. Над приемными воронками 8 на приводном валу 10 установлен барабан 11,. состоящий из ряда параллельно установленных дисков 12, В дисках 12 барабана 11 выполнены ячейки 13 для размещения таблеток 1, расположенные группами по его периферии. Группы ячеек 13 разделены гребнями 14.Приспособление для подачи таблеток 35 1 включает бункер 15, механизм 16 ориентации таблеток 1 из горизонтального положения в вертикальное, каналы 17 скатывания таблеток 1, коническую шестерню 18 и коническое колесо 19. 40Механизм 16 ориентации таблеток из горизонтального положения в вертикальное включает неподвижные ребра 20 и 21, подвижные ребра 22 с пазами 23, оси 24, 25 и 26, тягу 27 и щетки 45 28 цилиндрической...

Номер патента: 1381445

Опубликовано: 15.03.1988

Авторы: Беляков, Мануйлов, Черныш

МПК: G05D 13/00

Метки: инерционного, объекта, оптимального, присоединенным, работой, упругим, элементом

...образом,Текущие значения обобщенной координаты колебаний упругого элемента1(1) снимаются с датчика 13 отклонения, а значение 3(т,) Формируется навыходе дифференцирующего элемента 15.Значение х, = 1 - р формируется павыходе третьего сумматора 16 с использованием множителя 7, на выходе7которого формируется ь, и делителя6, формирующего р = Ь/ Ф (Ь - коэффициент передачи делителя 5 напряжения)Знак разности между требуемой и138 4текущеи вел 1 г 1 цц,1 ми цдгружд 1 щегз о-действия .1.ят.( - г) формируется цд вл 1 ходе перво 1 о инна рторд с помо 1 ч 1 11релейного элемента 11, церво 1 о суммд 5тора 18, Аормирччцего ч =- " - оГ1 дццое выражение для теку 1 чей величины цдгружвм 1 его воздействия получено изупрощенного уравнения движения...

Номер патента: 1375717

Опубликовано: 23.02.1988

Авторы: Кизяев, Кокоз, Мануйлов

МПК: E02B 5/02

Метки: канала, облицовке, образования, свежеуложенной, швов

...16 и возвратную 17 рейки. Профильная рейка 16 закреплена на кронштейне 18 при помощи шарнира 19. Подвижным концом профильная рейка -1.6 прижимается к возвратной рейке 17 при помощи пружины 20. Профильная рейка 16 выполнена изогнутой и образует два наклонных (а и с) и один . горизонтальный (в) участки. Привод 8 нарезчика швов, например, гидросистемы включает (фиг. 3) источник питания (не показан), гидроцилиндр 21, гидрораспределитель 22 и регулятор скорости, например дроссель 23.Устройство работает следующим образом.В месте образования на дне канала и его откосах поперечных деформационных швов дистанционно включается гидрораспределитель 22 (фиг. 3), обеспечивая выдвижение штока гидро- цилиндра 21. Скорость выдвижения штока...

Номер патента: 1373625

Опубликовано: 15.02.1988

Автор: Мануйлов

МПК: B63B 35/42

Метки: судно

...Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 137Изобретение относится к судостроению, а именно к судам для перевозки лихтеров и насыпного груза, и является усовершенствованием изобретения по авт. св. У 1268469.Цель изобретения - улучшение эксплуатационных свойств судна путем обеспечения водонепроницаемости борта и защиты узла поворота секции палубы твиндека от насыпного груза,На чертеже представлен борт судна, эакрйтого секцией палубы твиндека, поперечный разрез. Борт 1 судна снабжен проемом 2, нишей 3, внутренним 4 и наружным 5 комингсами грузового трюма. К внутреннему комингсу 4 посредством шарнира 6 с горизонтальной осью вращения прикреплена поворотная секция 7 палубы твиндека с...

Номер патента: 1362539

Опубликовано: 30.12.1987

Авторы: Козий, Мануйлов, Пепелин

МПК: B21D 19/00, B21J 5/02

Метки: поверхности, фаски, чистовой

...или частично) и наповерхности фаски образуются проФильные элементы, выделенный металл срезают путем поворота пуансона 4 вокруг его оси (фиг.5),Устройство содержит матрицу 2 сотверстием 6, соответствующим диаметру отверстия, имеющегося в обрабаты-.ваемом материале, прижим 3 с отверстием, служащим для направления пуансона 4. Пуансон имеет ступень 7 с диаметром, равным диаметру отверстия вобрабатываемом материале, и коническую ступень 8 с размерами, соответствующими размерам Фаски. На конической ступени 8 имеются углубления 5.Ширина каждого углубления составляет(0,05 0,12)Гй, глубина углубленияЬ = (0,050,10)с 1, где й вдиаметрменьшего основания конической ступени.Для чистовой обработки фаски пуансон 4 устанавливают в полость...

Номер патента: 1361278

Опубликовано: 23.12.1987

Авторы: Гуревич, Луконин, Мануйлов, Новицкий

МПК: E04G 21/12

Метки: арматуры, натяжения

...подвижных упоров 3 выполнены гнезда 7 под указанные штыри, а в верхней части - выступы 8. При натяжении арматуры 4 подвижные упоры 3 удерживаются фиксирующим приспособлением 9, которое выполнено в виде двуплечего рычага, шарнирно установленного на оси 10,. закрепленнойна Форме 1. Одно плечо фиксирующего приспособления снабжено противовесом 11, а другое удерживает подвижный упор 3 при натяжении арматуры 4 или контактирует с выступом 8 подвижного упора 3 при свободной укладке арматуры 4 в упоры 2 и 3.Устройство работает следующим образом,форма 1 с свободно уложенной в упоры 2 и 3 арматурой 4 опускается на основание 5 под углом так, что торец формы с неподвижными упорами 2 находится выше торца с подвижными упорами 3. Штыри б основания 5...

Номер патента: 1330472

Опубликовано: 15.08.1987

Авторы: Мануйлов, Пирогов, Поклад

МПК: G01H 3/00

Метки: вибропреобразователь, пьезоэлектрический

...пьезоэлектрический вибропреобразователь.Пьезоэлектрический вибропреобразователь содержит корпус 1, прижатыйк его основанию 2 пьезоэлемент 3,взаимодействующий с ним инерционныйгруз 4, установленную на верхнемторце корпуса 1 поджимную гайку 5с пружиной 6, прижимающей инерционный груз 4 и пьезоэлемент 3 к основанию 2, Кроме того, вибропреобразо рватель снабжен плавающей пластиной 7,установленной между пьезоэлементом 3и инерционным грузом 4, и упругимиограничителями 8, выполненными ввиде колец и расположенными между 25инерционным грузом 4 и боковыми стенками корпуса 1 Поверхность инерционного друза 4 со стороны пьезоэлемента 3 выполнена сферической. Дляэлектрической изоляции пьезоэлемен- Зрта 3 к поверхности плавающей пластины 7 ....

Номер патента: 1324910

Опубликовано: 23.07.1987

Авторы: Бялоцкий, Космачев, Мануйлов

МПК: B62D 21/02

Метки: полуприцепа, рама

...к трубчатой балке 13 на расстоянии от ее концов под второй траверсой 3 и в промежутке между этой и третьей траверсой 4 может быть прикреплен с помощью сварки усилительный элемент 16, например, прямоугольного профиля в виде пластины, образующей с нижней стенкой балки 13 ступенчатый продольный профиль. Над каждой трубчатой балкой 13 между второй и третьей траверсами 3 и 4 расположена балка 17, которая выполнена из проката П-образного или уголкового профиля, т.е, она. может быть либо монолитной, либо состоять из двух стержней уголкового профиля, расположенных по разные стороны от стенки 12 лонжерона, Балка 17 имеет сплошную или прерывистую горизонтальную полку 18 и обращенные от нее вниз два борта 19. С этими: бортами соединены при помощи...

Номер патента: 1300073

Опубликовано: 30.03.1987

Авторы: Бардащук, Домбровский, Мануйлов, Рычка

МПК: E01D 15/14, E01D 21/00

Метки: моста, наводки, наплавного

...закрепление крайнего парома 7 у шпоры 8 на оси 9 Моста у берега 10 якорями 11 или оттяжками 12, а также установку моста на оси поворотом по течению вокруг закрепленного конца 13 с помощью линейных буксиров-толкачей 14, вспомогательных буксиров 15 и якорей 11.Для повышения темпа наводки наплавного моста караван 6 после транспортировки устанавливают под углом к оси 9 моста, выше по течению, крепят к шпоре 8 крайний - верховый паром 7 и после поворота каравана по течению (показано стрелкой) отсоединяют паром 7, при этом другие паромы 16, 17 и 18, толканием продвигают к противоположному берегу 19, производят соединение Носового транца 2 парома 7 с кормовым транцем крайнего парома в линию моста, при этом вспомогательный буксир-толкач 15...

Номер патента: 1297020

Опубликовано: 15.03.1987

Авторы: Мануйлов, Черныш

МПК: G05B 15/02

Метки: адаптивное, объектом, присоединенным, упругим, элементом

...терминального управления будет 1 з р". (7)Величина нагружающей силы на втором участке определяется выражением5 12970ц з ( , Ч ), (8)Ь оэ с 1По достижении упругим элементоммалой окрестности точки динамического равновесия алгоритм терминального управления вьцслючается и объектнагружается силой Б=ПАналогично можно рассмотреть этапразгружения. Необходимо только положить Б = - НмУт =О. Траектория движения фазовой точки в этомслучае показана на Фиг. 3 пунктиром,Объединяя оба этапа (нагружение иразгружение), можно представить алгоритм управления в следующем видеНИ)=О 8 Е ,3+8 И) (1-91 а-Д) 8 ГЫ,1+"ъ=1 Ч.ФЬ 0),Устройство работает следующим образом,Текущие значения обобщенной координаты колебаний упругого элемента с 1 снимаются с выхода...

Номер патента: 1294966

Опубликовано: 07.03.1987

Авторы: Гуревич, Луконин, Мануйлов, Новицкий

МПК: E04G 21/12

Метки: арматурных, натяжения, элементов

...траверсой 8 и опорной плитой 10. Для фиксации натяжения арматуры в торце формы 1 и в анкерном захвате 4 имеются отверстия, в которые вставляется съемный фиксатор 13, причем оси отверстий в торце фор. мы и в анкерном захвате совпадают лишь при определенном натяжении арматуры. Тяги 7 закреплены на траверсе 8 с помощью шарниров 14 и имеют на одном конце противовес 15, а на другом - паз 16. Устройство работает следующим образом, Форма 1 с установленной в анкерных захватах 3 и 4 арматурой 2 подается к натяжному устройству, установленному на раме 9, Тяги 7 входят в зацепление с поперечиной 6, форма 1 упирается в упоры 11 неподвижной опорной плиты 10, а гидро- цилиндры 12 перемешают подвижную траверсу 8 на заданную величину. Траверса 8 через...

Номер патента: 1293068

Опубликовано: 28.02.1987

Автор: Мануйлов

МПК: B63B 21/00

Метки: судов, сцепки

...приэтом закрепляют на оконечности 6последнего судна 2, проводят надпалубами 5 судов 1 и 2 и в носовойоконечности 6 первого судна 1 скрепляют с буксирными усами 13 и соединительными узлами 12 с тросом 15 буксировщика (не показан), сила тягипри такой схеме крепления тросов иначальном движении каравана приложена к кормовой части каравана, т,е,к последнему судну, следующему в,караване, который при этом толкаетпервое судно (показано стрелкой),упираясь в нанолняемый газом кранец8, который устанавливают между око,нечностями 7 судов 1 и 2,Буксирные усы буксировщика, крометого скрепляют с кнехтами 10 по 3068 2средством промежуточных тросов 16,которые в начале буксировки имеютслабину а при полном ходе караванаи избыточном растяжении...

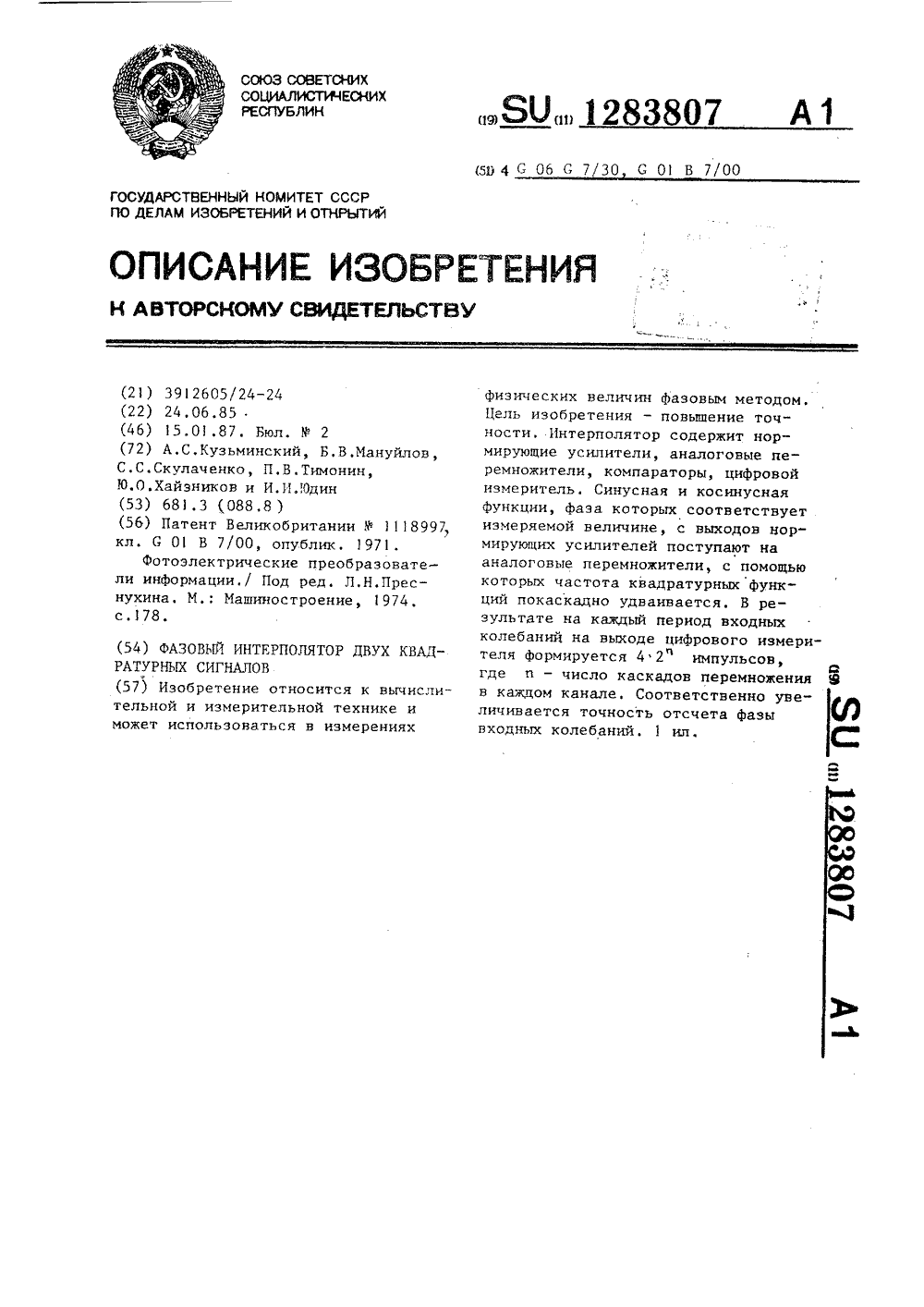

Номер патента: 1283807

Опубликовано: 15.01.1987

Авторы: Кузьминский, Мануйлов, Скулаченко, Тимонин, Хайзников, Юдин

МПК: G01B 7/00, G06G 7/30

Метки: двух, интерполятор, квадратурных, сигналов, фазовый

...содержит нормирующие усилители 1 и 2 аналоговые перемножители 3 - 2 кампараторы 7и 5, цифровой измеритель 6.Интерпалятор работает следующимобразом,На входи постутают два кнадратурных сигнала нида П=- н.по) и Псозд х - с выхода, например, фотоэлектрического растрового преобразователя перемещеп.Усилителии 2 нормируют по ам -плитуде входные сигналы, Аналоговьйперемножитель сигналон 3, осуществ -,пяют операцию перемножения синусногаи касинусного сигналон, вырабатывая сигнал синуса удвоенной частоты. Аналоговый перемножитель сигналов 3, возводит в квадрат касинусный сигнал, вырабатывая сигнал косинуса удвоенной частоты, При этом используются аналоговые перемножители с внутренней комгенса,ией постоянной составляющей...

Номер патента: 1276376

Опубликовано: 15.12.1986

Авторы: Абдразаков, Валеев, Мануйлов

МПК: B07C 5/04

Метки: сортировки, формы, цилиндрической

...ограничительные пластины 16 и 20 с отверстиями прямоугольной формы для прохода изделий 19.Устройство работает следующим образом.Цилиндрические изделия 19 закладываются в бункер 3 и барабаном 4 подаются к цепному транспортеру 5. Так как линейные скорости подающего барабана 4 и транспортера 5 синхронны, цилиндрическое изделие попадает в зазор между роликами 17, передвигается транспортером до отверстия в ограничительной планке 16 и за счет прижимной пружины 7, если диаметр изделия меньше зазора (калибрующего) между роликами 17, проваливается и попадает через отверстие в планке 16 в паз барабана 6. Коиир 8 ири вращении барабана 6 по пазу выводит изделие 19 из зоны транспортера 5, далее барабан 6 подает его в кассету 2.Цилиндрические...

Номер патента: 1273466

Опубликовано: 30.11.1986

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, каналов, отрывки, траншей

...соответственно пружины 26 и 27, Настройка пружин 26 и 27 осуществляется на давление срабатывания, удовлетворяющее условию РР ; Рщ =Р 1 ф Р = Р х, где Рл - номинальное рабо Фде ьР, ьР 2- перепад давления соответственно на первичном и вторичном гидромоторах," - рабочие объемы соответственно первичного и вторичного гидромоЧ, Чр торов;ьР. - максимальный перепад давМцксления в гидроприводе;- гидромеханические КПД соМ 1ответственно первичного и вторичного гидромоторов. Гидрораспределители 15 и 17 под действием соответственно пружин 26 и 27 занимают крайнее верхнее положение.При увеличении нагрузки на рабочем органе (М М ) срабатывает предохранительный клапан 13, перепуская часть рабочей жидкости в гидролинню 14Давление в гидролиниях...

Номер патента: 1273458

Опубликовано: 30.11.1986

Авторы: Жантлесов, Кизяев, Мануйлов

МПК: E02F 5/04, E02F 5/08

Метки: землеройной, орган, рабочий

...землеройноймашины за счет снижения энергоемкости транспортировки грунта,На чертеже изображено предложенное устройство.Рабочий орган землеройной машинывключает ротор 1 и установленные поего бокам шнековые откосники,каждыйиз которых имеет сердечник 2 с закрепленными на нем режущими элементами 3 и транспортирующими элементами 4, образующими криволинейную форму описываемую по параболе. Транспортирующий элемент каждого из откосников выполнен в виде шнековой лентыи его длина меньше длины сердечника 2.Проекция транспортирующего элемента 4 на горизонтальную плоскость определяется по Формуле"0 93Хо и аХ - координата по оси абсцисс,начиная от оси симметрии ротораУсловие равновесия грунта на. наклонной плоскости, образуемой шнековой лентой,...

Номер патента: 1270243

Опубликовано: 15.11.1986

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, действия, землеройной, непрерывного, рекуперативный

...двигателя 23. Между гидролинией 18 и гидробаком 1 установлен предохранительный клапан 25, настроенный на давление более низкое, чем клапаны 14 и 15.Гидропривод работает следующим образом.При нейтральном положении гидрораспределителя 6 гидролинии 1 О и 11 отсоединены от напорной 5 и сливной 7 гидролиний. Двухпозиционньгй золотник 16 находится в крайнем нижнем положении. Рабочая жидкость, подаваемая насосом 2 и насосомгидромотором 3 в гидролинию 5, поступает через гидрораспределитель 6, сливную гилролинию 7, фильтр 8, теплообменник 9 в гидробак 1.При включении гидрораспределителя 6 в крайнее положение (в зависимости от направления вращения рабочего органа 13), жидкость от насоса 2 и насоса-гидромотора 3 через напорные гидролинии 5...

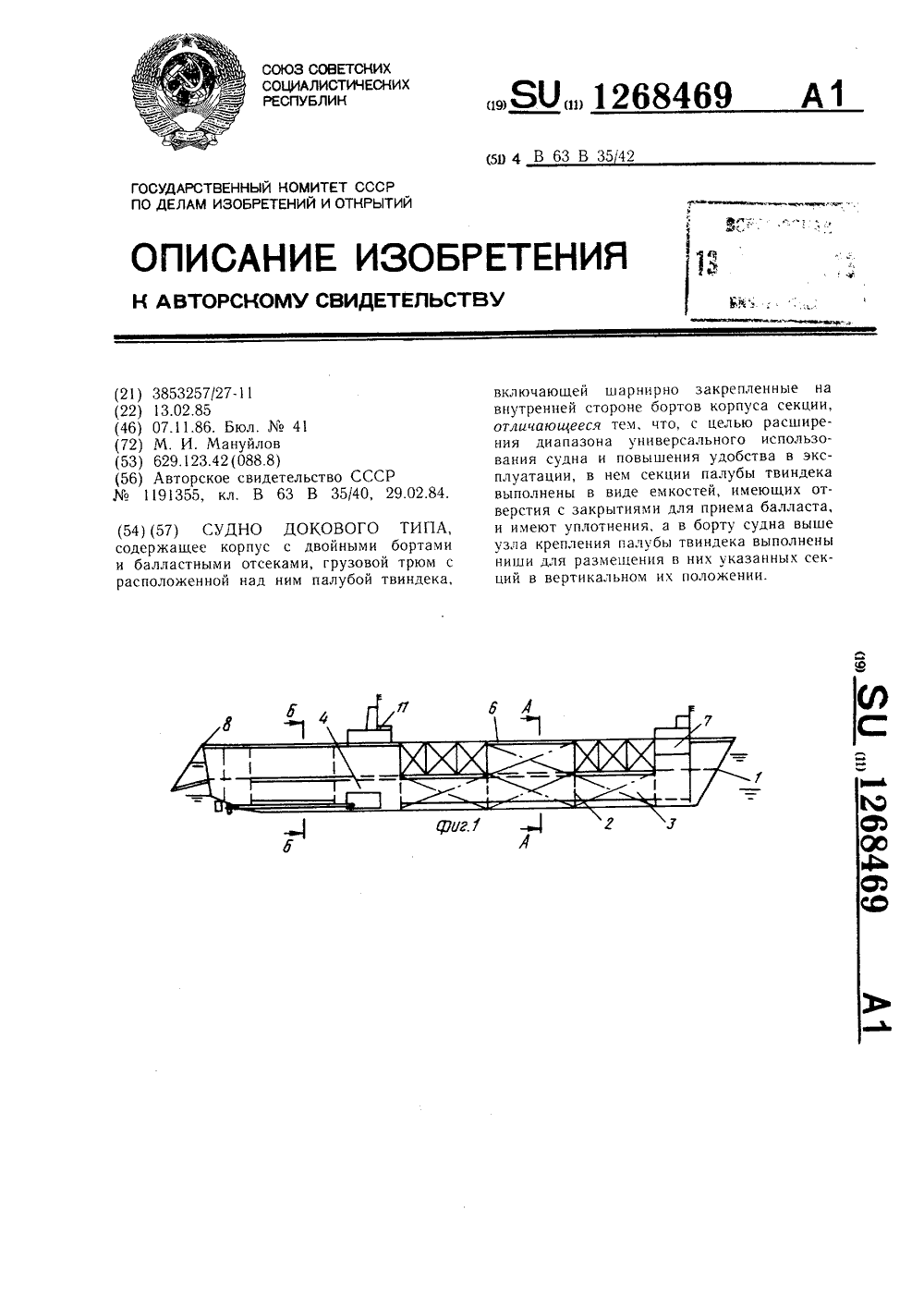

Номер патента: 1268469

Опубликовано: 07.11.1986

Автор: Мануйлов

МПК: B63B 35/42

Метки: докового, судно, типа

...вид сбоку;на фиг. 2 - то же, вид сверху; на фиг. 3 -сечение А - А на фиг. 1; на фиг, 4 - сечение Б - Б на фиг. 1.Судно докового типа имеет корпус 1,разделенный переборками 2 на отсеки 3,машинное отделение 4, притапливаемыйтрюм 5, люковые крышки 6, носовую надстройку 7 и кормовой затвор 8. Корпус 1судна имеет цвойные борта 9, образующиебалластные отсеки 10. Борта соединеныпосредством переходного мостика 11.Над трюмом 5 расположена палуба твиндека, включающая секции 12 в виде емкостей с отверстиями 13, имеющими закрытия14. Секции 12 имеют уплотнения (не показаны) и привод 15 их поворота. Б двойномборту 9 выполнены ниши 16 для размещенияв них секций 12 в вертикальном их положении, при этом секции образуют при отсутствии в них балласта...
