Фазовый интерполятор двух квадратурных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1283807
Авторы: Кузьминский, Мануйлов, Скулаченко, Тимонин, Хайзников, Юдин
Текст

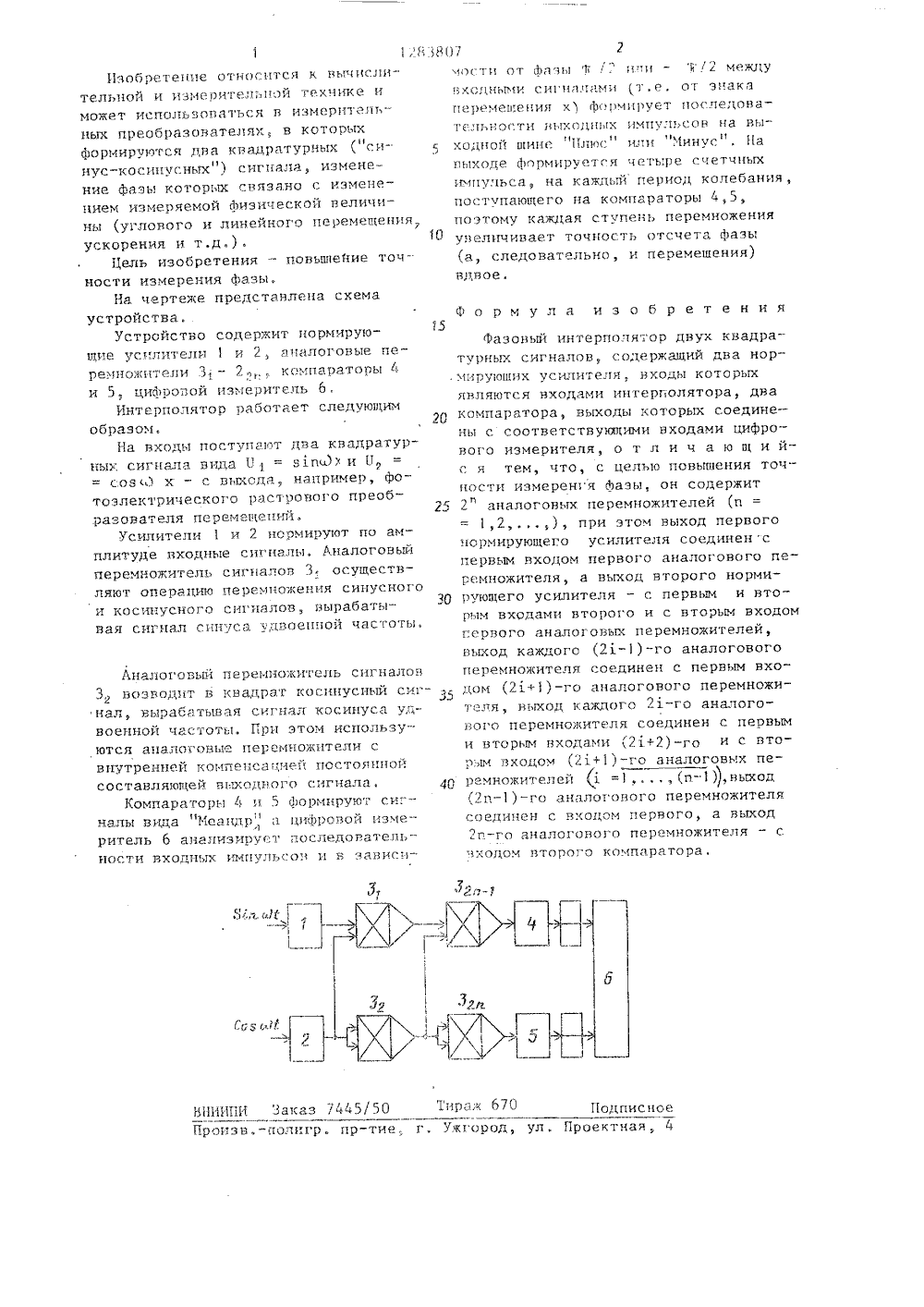

(би 4 О 06 С 7 ПИСАНИЕ ИЗОБРЕТЕНИЯ У 1118997971,кие преобразоват од ред. Л.Н,Прес остроение, 974,ВАДвычисли иях ОСУДАРСТНЕННЫЙ НОМИТЕТ СССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТ 21) 3912605/24-24(54) ФАЗОВЫЙ ИНТЕРПОЛЯТОР ДРАТУРНЫХ СИГНАЛОВ(57) Изобретение относитсятельной и измерительной тех жет использоваться в изме.ЯО 1283807 А 1 физических величин фазовым методом,Цель изобретения - повышение точности. Интерполятор содержит нормирующие усилители, аналоговые перемножители, компараторы, цифровойизмеритель. Синусная и косинуснаяфункции, фаза которых соответствуетизмеряемой величине, с выходов нормирующих усилителей поступают нааналоговые перемножители, с помощьюкоторых частота квадратурных функций покаскадно удваивается. В результате на каждый период входныхколебаний на выходе цифрового измерителя формируется 4 2" импульсов,где п - число каскадов перемноженияв каждом канале. Соответственно увеличивается точность отсчета фазывходных колебаний. 1 ил,ВНИИПИ Заказ 7445750 Траж 670 Подписное Праиэн,-полигр. пр-тие, г. Ужгород, ул, Проектная, Изобретение отнаспся к нычисительной и иэмеоительпай технике иможет испснп:зонаться н измерительных преобразователях ,в которых11формируются дна кнадратурньх ( синус-косинусных") сигнала, изменение Фазы которьх связана с изменением измеряемой физической неличины (углового и линейного перемещения,ускорения и т,д.),Цель изобретения - паньшение точ -ности измерения фазы,На чертеже представлена схемаустройства,Устройство содержит нормирующие усилители 1 и 2 аналоговые перемножители 3 - 2 кампараторы 7и 5, цифровой измеритель 6.Интерпалятор работает следующимобразом,На входи постутают два кнадратурных сигнала нида П=- н.по) и Псозд х - с выхода, например, фотоэлектрического растрового преобразователя перемещеп.Усилителии 2 нормируют по ам -плитуде входные сигналы, Аналоговьйперемножитель сигналон 3, осуществ -,пяют операцию перемножения синусногаи касинусного сигналон, вырабатывая сигнал синуса удвоенной частоты. Аналоговый перемножитель сигналов 3, возводит в квадрат касинусный сигнал, вырабатывая сигнал косинуса удвоенной частоты, При этом используются аналоговые перемножители с внутренней комгенса,ией постоянной составляющей выходного сигнала,Компараторн А и 5 формируют си: - налы вида "Кеадр", и цифровой измеритель 6 аначизирует последователь ности входных импульсон и н эаниси 180 7 2оти ат сЬаэы 1. 72 игп - Й /2 между нхадныи сигналами (т. е. от знакаперемещения х) формирует последонате,.п ности выходки х импу."и;сов на выходной щине "Плюс " или "Минус". Напыхаде формируется четыре счетчньгх;юпуьса, на каждый период колебания,поступающего на компараторы ч,5,поэтому каждая ступень перемноженияувеличивает точнас.ть отсчета фазы(а, следовательно, и перемещения)вдвое. Формула изобретенияа 5 Фазовый интерпалятор двух квадратурных сигналов, содержащий два нормирующих усилителя, входы которыхяв,пяются входами интерполятора, днакомпаратора, ныходы которых соедине ны с соответствующими входами цифронага измерителя, а т л и ч а ю щ и йс я тем, что, с целью поньпнения точности измерен я фазы, он содержит 25 2" аналоговых перемножителей (п- 1,2,), при этом выход первогонормирующего усилителя соединен спервым входом первого аналогового перемножителя, а ныход второго норми рующего усилителя - с первым и вторым входами второго и с вторым входомпервого аналоговых перемножителей,выход каждого (21.-1)-го аналоговогоперемнажителя соединен с первым входом (2.+1)-го аналогового перемножителя, выход каждого 2. - го аналогового перемножителя соединен с первыми вторым нходаьи (2+2) - го и с вторнм входом (2+1)-го аналоговых пе- ,О ремнажителей=1 . . .(п,выход
СмотретьЗаявка
3912605, 24.06.1985
ПРЕДПРИЯТИЕ ПЯ В-8543
КУЗЬМИНСКИЙ АЛЕКСАНДР СЕРГЕЕВИЧ, МАНУЙЛОВ БОРИС ВАСИЛЬЕВИЧ, СКУЛАЧЕНКО СЕРГЕЙ СЕРГЕЕВИЧ, ТИМОНИН ПАВЕЛ ВЛАДИМИРОВИЧ, ХАЙЗНИКОВ ЮРИЙ ОСКАРОВИЧ, ЮДИН ИГОРЬ ИЛЬИЧ
МПК / Метки
Метки: двух, интерполятор, квадратурных, сигналов, фазовый
Опубликовано: 15.01.1987
