Сашкин

Номер патента: 1675422

Опубликовано: 07.09.1991

Авторы: Сашкин, Семенов, Терентьев

МПК: D01G 23/06

Метки: волокнистых, линией, переработке, поточной

...регулятор 26, имеющий вхо: ды 27 и 28, предназначенные для подключения к выходам верхнего и нижнего уров-ня датчиков 10 уровня.Трехпозиционный регулятор 26 через пропорционально-интегральный регулятор 29 соединен с входом блока 30 умножения, выход которого является выходом локального регулятора 14 и предназначен для соединения с регулируемым электроприводом 13. Вход 31 блока 30 умножения является задающим входом локального регулятора 14.Устройство работает следующим образом.При увеличении количества волокна в обратном пневмопроводе 9 чесальных машин 6 возрастает сигнал с датчика 12, что приводит к уменьшению сигнала на выходе элемента 16 сравнения и усилителя 15.Сигнал с усилителя 15 передается на регулируемый электропривод 13 всех...

Номер патента: 1670002

Опубликовано: 15.08.1991

Авторы: Баталин, Сашкин, Семенов, Терентьев

МПК: D01G 13/00

Метки: волокнистого, смешивания

...волокнистых материалов.Целью изобретения является повышение смешивающей способности устройства.Укаэанная цель достигается тем, что в смешивающей машине. содержащей бункеры, снабженные выпускными и рыхлящими валиками, установленными с воэможностью выпуска материала из бункеров с различной скоростью на расположенное горизонтально под бункерами транспортирующее устройство, выпускные и рыхлящие валики расположены под углом менее 90 к транспортирующему устройству.Расположение выпускныхваликов под углом менее 90ру, а значит, и к направленматериала в бункерах позволдить одновременный отбор н ве волокнистыи материал по спортер из бункеров уже сме должает перемешиваться наволокнистый материал поступает к рыхлящим валикам 5, затем на общий...

Номер патента: 1650547

Опубликовано: 23.05.1991

Авторы: Коннов, Лиф, Сашкин, Юртаев

МПК: B65H 67/02

Метки: манипулятором, паковок, съема

...на -вход триггера 41, устанавливая его в единичное состояние,Сигнал с выхода триггера 41 поступает на вход блока 36, где через элемент И 66 и усилитель 70 отключает электромагнит 17 подачи патрона.При подаче патрона 7 в лоток 11 манипулятора вручную сигнал с датчика 23 пат 1650547рона устанавливает триггер 34 в единичное состояние, после чего сигнал, поступающий до этого с выхода блока 35 на вход блока 39 и иа Я-вход триггера 41, пропадает. При поступлении сигнал "Пуск" на й-вход триггера 41 этот триггер сбрасывается в нулевое состояние, Блок 36 включает электромагнит 17 подачи патрона, Блок 32.включает муфту 28 привода рабочих органов после чего рабочие органы манипулятора приводятся в движение. Сигнал с первого, выхода датчика 24...

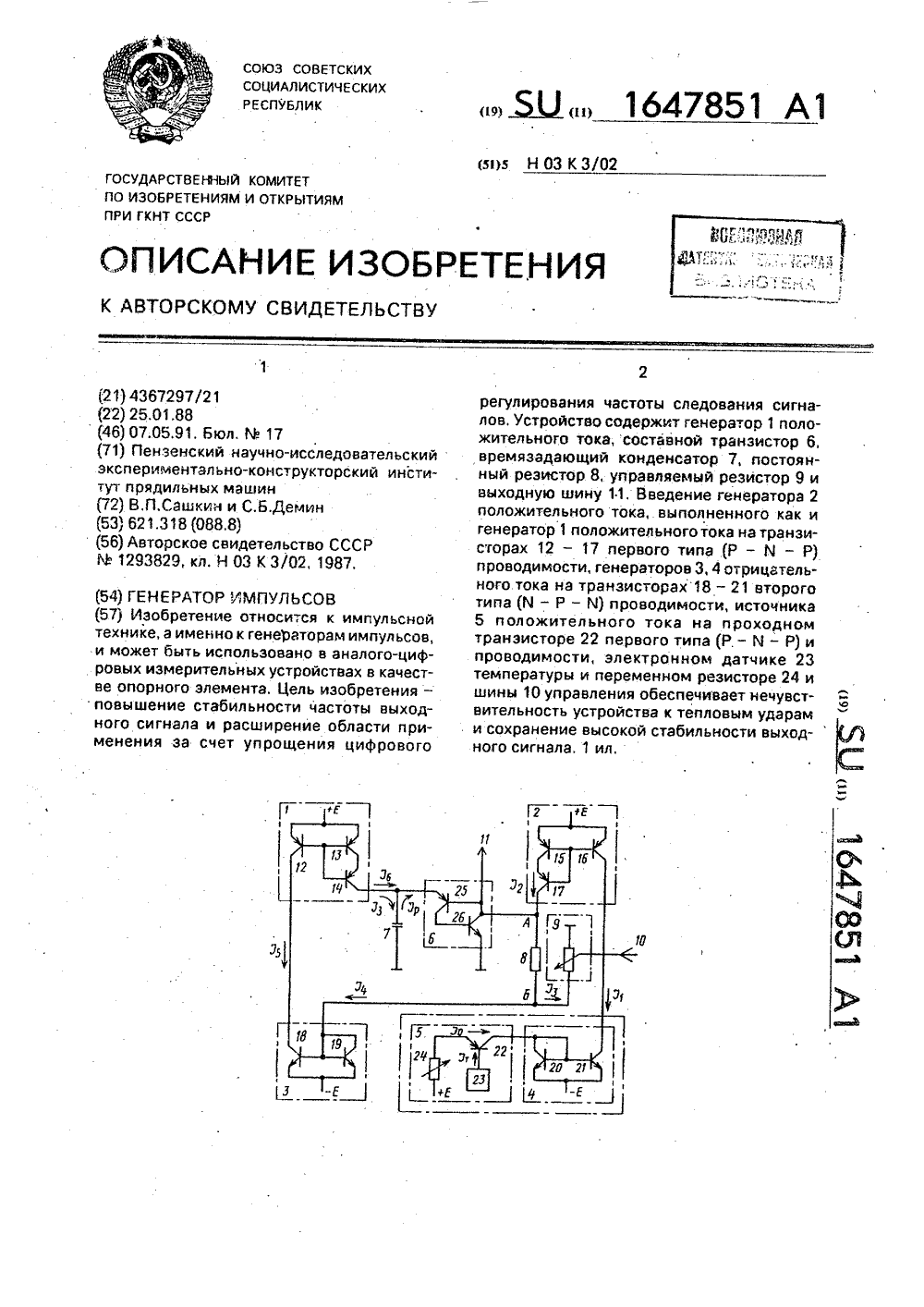

Номер патента: 1647851

Опубликовано: 07.05.1991

Авторы: Демин, Сашкин

МПК: H03K 3/02

Метки: генератор, импульсов

...очередь, управляет работой первого генератора 1 положитель ного тока, выполненного на транзисторах12, 13, 14 первого типа (Р - й - Р) проводимости, и задает на его выходе ток16 = 1515 = 14; (6) 55 являющийся током заряда 1 э = в времяэадающего конденсатора 7.В исходном состоянии по шине 10 управления подается сигнал управления, по которому управляемый резистор 9 принима 1647851ет нулевое значение, В результате напряжение в точке Б схемы равно нулевому значению ОБ01 управляющий ток 4 = О, что вызывает формирование нулевого тока заряда э = 0 по выходу первого генератора 1 положительного тока (6). Генерация сигналов по выходу 11 отсутствует и формируется статический (потенциальный) сигнал с уровнем, близким Овых - Од =+ Е, где +Е, -...

Номер патента: 1590492

Опубликовано: 07.09.1990

Авторы: Баталин, Климухин, Малев, Сашкин, Семенов

МПК: D01H 1/20, H02P 15/00

Метки: привод, текстильной

...к управляющему входу электромагнитной муфты б (или 7), Вторые входысумматоров 12 и 13 соединены с выходомблока 1 опорного напряжения,Привод текстильной машины работаетследующим образом,Напряжение с выхода блока 1 подаетсяна одиниз входов сумматоров 12 и 13, навторой вход которых с противоположнымзнаком поступает сигнал с выхода корректирующих звеньев 10 и 11, который пропорционален изменению частоты вращениявытяжных цилиндров 4 и 5 и инерционности привода этих цилиндров.При этомсигнал на входы корректирующих звеньев10 и 11 поступает с выходов тахогенераторов 8 и 9, частота вращения валов которыхсоответствует частоте вращения вытяжныхцилиндров 4 и 5. Если частота вращенияпоследних увеличивается, то напряжениена выходе...

Номер патента: 1557202

Опубликовано: 15.04.1990

Авторы: Сашкин, Семенов, Хавкин

МПК: D01G 7/00

Метки: верхним, волокна, кипным, отбором, питателем

...(внедрения рыхлящих органов в кипы) волокна.Затем осуществляют включение кипногопитателя 1, при этом на заданные значения ч, Ь, Ы с помощью модуляторов10-12 накладывают гармонические колебания (возмущения) незначительнойамплитуды от генераторов 6-8 с такимрасчетом, чтобы эти колебания не вызывали нарушения технологического режима кипного питателя. 1. С помощьюдатчика 9 мощности измеряют мощностьР, потребляемую кипным питателем 1.,Выход патчика 9 мощности подключен квходам синхронных детекторов 2-4, навторые входы которых подаются гармонические сигналы от генераторов 6-8.На выходе синхронных детекторов 6-8 появляются напряжения, пропорциональт ные соответствующим частным производтЗР ЗР ЭРным - , - и.Знацения этих част" 5ач ф асд Э 1ных...

Номер патента: 1553574

Опубликовано: 30.03.1990

Авторы: Кочанов, Сашкин, Хавкин

МПК: D01G 7/14

Метки: верхним, волокна, кипным, отбором, питателем

...информационному входу в регистр 71.9 15535В то же время сигнал датчика 16высоты киповых групп поступает на .вход 70 блока 52 временных задержек,а с его выхода 56 на вход 57 логического блока 35, связанного с блоком526 посредством триггера 31, в результате чего (после срабатывания датчика16 высоты киповых групп) через определенный промежуток времени (3-4 с)разборщик движется снова вверх до момента срабатывания датчика 19 крайнего верхнего положения разборщика, посигналу датчика 19 разборщик 8 останавливается, счетчик 96 устанавливает ся вновь в состояние, соответствующеемаксимальной высоте разборщика, а тележка 7 продолжает свое движениевправо до очередного момента срабатывания датчика 15 определения промежутков между киповыми группами,...

Номер патента: 1541742

Опубликовано: 07.02.1990

Авторы: Баталин, Климухин, Кузьменко, Сашкин

МПК: H02P 1/26

Метки: асинхронного, пуска, трехфазного, электродвигателя

...пуска повышается надежностьустройства, 1 ил,назначенных для .включения в первуюфазу статорной обмотки электродвигателя 37, контакты 18 и 19 второгореле соединены с управляющими электродами тиристоров 2, предназначенными для включения во вторую фазу статорной обмотки электродвигателя 37,контакты 21 и 22 третьего реле соединенъ с управляющими электродами тиристоров 3, предназначенными длявключения в третью фазу статорнойобмотки электродвигателя 37, первыеи вторые размыкающие контакты 23и 24 соответственно первого реле,контакты 25 и 26 второго реле, контакты .27 и 28 третьего реле включенымежду другими выводами резисторов4 - 6 и управляющими электродами тиристоров 1 - 3,Устройство для пуска трехфазногоасинхронного двигателя работает...

Номер патента: 1514843

Опубликовано: 15.10.1989

Авторы: Погодин, Сашкин, Терентьев

МПК: D01G 7/04

Метки: волокнистого, кип, разборки

...12 привода органов ударного воздействия ивоздействует на него таким образом,что при увеличении потребляемой мощности (т,е. при увеличении плотностиволокнистого материала) частота ударных воздействий увеличивается.При сработке 0,85-0,95 кипы от ееисходной высоты ударное воздействиепрекращают, так как остающийся слойволокна достаточно тонкий и можетбыть эффективно разрыхлен с помощьюодних барабанов,Использование изобретения позволяет повысить качество рыхления, поскольку отбор волокна рыхлительнымибарабанами производят от кипы с меньшей плотностью поверхностного отбираемого слоя, Кроме того, этот же фактор приводит к уменьшению энергии,необходимой для осуществления процесса рыхления. Формула изобретения Устройство для разборки кип...

Номер патента: 1472526

Опубликовано: 15.04.1989

Авторы: Никифоров, Сашкин, Терентьев

МПК: D01G 9/12

Метки: системой, угаров, удаления

...1 - 4 работают и угарные камеры 5 не на. полнены угарами, на выходах всех элементов устройства присутствуют сигналы с уровнем логического нуля. В момент времени, когда заполнилась угарная камера какой. либо из машин- 4, срабатывает датчик 6 заполнения угарной камеры 5 (на его выходе появляется логическая единица). Этот сиг. нал поступает на вход элемента И 11. На другие два входа этого элемента подаются логический .нуль от датчика 14 состояния выпускных органов машины (в которой заполнилась угарная камера 5) и логическая 1 от генератора 13 импульсов. Поэтому на выходе элемента И 11 сигнала нет. Он появляется в момент времени 1, когда машина останавливается и появляется сигнал логической единицы с датчика 14. Сигналом с выхода элемента И...

Номер патента: 1416540

Опубликовано: 15.08.1988

Авторы: Гринберг, Колузаев, Кочанов, Сашкин, Терентьев, Хавкин

МПК: D01G 7/14

Метки: верхним, волокна, кипным, отбором, питателем

...привода разборщика и тележки устанавливает разборщик в крайнее верхнее положение, а тележку - в крайнее левое.С помощью блока 10 задания кодов оператор устанавливает требуемую производительность кипного питателя, переключателем 102 - шаг сработки киповых групп и переключателем 103 коэффициент оптимизации. Затем вводит в блок 99 вычисления шага разборщика коэффициент, учитывающий отличие .объемных плотностей срабатываемых ки 35 повых групп.После нажатия оператором кнопки 12 "ИЗМЕРЕНИЕ" начинается процесс измерения исходных высот киповых групп. При этом, тележка 6 начинает свое движение вправо, счетчик 110 устанавливается в "0" состояние, в счетчик 95 сигналом датчика 21 крайнего верхнего положения разборщика записывается число,...

Номер патента: 1414717

Опубликовано: 07.08.1988

Авторы: Бобов, Крюков, Мануйлов, Сашкин

МПК: B65D 19/06

Метки: контейнер-кассета

...и откр,нил. 45ирод, од Просктндн, -1 Изобретение относится к области контейнерных перевозок,Целью изобретения является повышение удобства в эксплуатации,На фиг. 1 изображен контейнер-кассета, вид спереди; на фиг, 2 -- то же, вид сверху; на фиг. 3 - то же, вид с торца. Контейнер-кассета содержит жесткий каркас 1, состоящий из боковых 2 и торцовых 3 балок соответственно, вертикальных опорных стоек 4 с установленными вверху и внизу последних фитингами 5, ограждения 6 из вертикальных, горизонтальных и наклонных элементов, настил пола 7.Вертикальные опорные стойки 4 выступают за габариты жесткого каркаса 1 и скреплены с ним горизонтальными связями 8. технологический проем 9 для обслуживания грузов образован между вертикальными опорными...

Номер патента: 1392153

Опубликовано: 30.04.1988

Авторы: Гринберг, Колузаев, Сашкин, Хавкин

МПК: D01G 7/14

Метки: верхним, волокна, кипным, отбором, питателем

...8. Сигнал с датчика 8 поступает на логический блок 3 (вход 35) и через элемент ИЛИ 37 подается на К-вход триггера 25, устанавливая его в нулевое состояние. С триггера 27 сигнал поступает в блок 21, который отключает электродвигатель 8 привода разборщика от сети питания. Этим же сигналом запускается таймер 28, который включает на заданное время блок 22 торможения электродвигателя 18 привода разборщика. Электродвигатель 18 затормаживается, уменьшая неконтролируемый выбег, возникающий из-за наличия инерционных масс. Далее процесс отбора волокна от кип происходит аналогично.Коррекция количества волокна, отбираемого от кип за один проход разборщика, производится по величине активной мощности, потребляемой электродвигателями 15 и 16 привода...

Номер патента: 1359880

Опубликовано: 15.12.1987

Авторы: Сашкин, Семенов

МПК: H02P 5/40

Метки: асинхронным, электродвигателем

...статорной обмотки электродвигателя 2, на валу которого установлен тахогенератор 3. Выход тахогенератора 3 подключен к одному из входов элемента 4 сравнения, на два других входа которого подают задающее напряжение 1) , пропорциональное частоте источника питания, и напряжение лП, пропорциональное величине абсолютного критического скольжения Б, которое определяют по искусственной механической характеристике при импульсном управлении, Выход элемента 4 сравнения соединен с входом преобразователя 5 напряжение - частота, выход которого подключен к входу запуска ждущего мультивибратора 6, На второй вход мультивибратора 6 подают управляющие напряжение П , с помощью которого осуществляют изменение длительности импульсов мультивибратора 6, выход...

Номер патента: 1359353

Опубликовано: 15.12.1987

Авторы: Сашкин, Терентьев

МПК: D01G 9/12

Метки: системой, угаров, удаления

...работает следующим образом.После включения генератора 11 импульсы с его выхода поступают навход распределителя 10, который обеспечивает поочередное распределениеимпульсов на своих выходах. Первый 5 10 15 20 25 30 ветствующих логических элементовИ 13, 14, 15 и элемента ИЛИ 16 управляет генератором 11. Импульс сгенератора 11 через соответствующийвыход распределителя 10 поступаетна управляющий вход клапана 7, обеспечивая удаление угаров на остановленной машине агрегата. 1 ил. импульс с выхода распределителя 10поступает на второй вход элементаИ 13, При незаполненном волокномбункере машины 2 сигнал единичногоуровня с датчика 6 этой машины поступает на первый вход элемента И 13,Сигнал с выхода элемента И 13 черезэлемент ИЛИ 16...

Номер патента: 1341271

Опубликовано: 30.09.1987

Авторы: Акимов, Дмитриев, Кальчугин, Певунов, Путинцев, Сашкин, Цветков

МПК: D01H 1/26

Метки: машиной, прядильной

...сети либо при снижении его ниже уровня срабатывания датчика 16 напряжения последний вырабатывает сигнал лог."0", перебрасывающий триггер 15. При этом появляется сигнал лог."1" на его инверсном выходе. Через усилитель 19 включается катушка 20 управления автоматического выключателя 4, в узел 18 формирования команд пуска и останова с выхода усилителя 17 поступает команда "Останов". Выключатель 4 отключается. Отключение выключателя 4 приводит к отключению сопротивления питающей сети от приводного электродвигателя 1, являющегося источником, генерирующим напряжение в устройстве при отключении напряжения,. а значит к предотвращению режима работы указанного источника на малое сопротивление питающей сети. На зажимах первичной обмотки...

Номер патента: 1341262

Опубликовано: 30.09.1987

Автор: Сашкин

МПК: D01G 7/14

Метки: верхним, волокна, кипного, отбором, производительности, разрыхлителя, регулятор

...по рельсам вправо вдольстанки кип,на максимальной скорости,Рыхлящие барабаны производят отборволокна с верхней поверхности кип. Как только барабаны достигают правого крайнего положения, срабатывает датчик 20. Сигнал с него поступает на логический блок 18 и с выхода62 Хв Хн 45 деА,и пли напряжени выходах трацсфо а 31 и трансфор 30 соответствен ат то азовыи виг межд м и ток апряжен епи пит вигател ния электро й 1 и 2.сумматора Н 32 пряжени вых порционально моме на валу электродв их барабанов. Мом ту сопротивгателей 1 инт сопротивле хля з 13412 элемента ИЛИ 22 подается ца К-вход триггера 12, устанавливая его в нулевое состояние. Одновременно триггер 13 устанавливается в единичное состояние и с его выхода ца блок 6 по 5 дается сигнал...

Номер патента: 1294885

Опубликовано: 07.03.1987

Авторы: Акимов, Голенковский, Дмитриев, Певунов, Сашкин, Цветков

МПК: D01H 1/12, D01H 1/34

Метки: машиной, пневмомеханической, прядильной

...38 времени задержки, зависит от технологических требований и подбирается при настройке машины на максимальное запрядание (кривая 30 62), Выходной сигнал элемента 37временной задержки открывает логи"ческий элемент И 27, подавая сигнал логической единицы на один из вхол усиливаетупает на тной аппаравающих бараняются до щения (криой ток асинерно в б раз сигнал надвигателей 8 анчиков во удет значипри номинальЭто позволявая 70). Выходной сигн ся усилителем 36 и пос вход блока 10 пускоза туры двигателей расчес банчиков, которые раэг номинальной частоты вр вая 53). Так как пуско хронного двигателя пр больше номинального, выходе датчика 15 тока и 9 расчесывающих бара время пуска последних тельно превышать сиги ном режиме (кривая 54) ет четко...

Номер патента: 1288214

Опубликовано: 07.02.1987

Авторы: Колузаев, Сашкин

МПК: D01G 23/04

Метки: кипного, работы, разрыхлителя

...одной.скорости движения волокна в пневмопроводе и на ЬТ при другой скорости.Импульсы Ь с Формирователя 7поступают на вход генератора 13 линейно-изменяющегося напряжения.20Последний вырабатывает импульсытреугольной Формы (напряжение Пэна фиг,2). Площадь импульсов треугольной формы пропорциональна квадрату длительности перекрытия светового луча (ьС , с )Из полученной последовательности Фильтром 15выделяется постоянная составляющаянапряжения, соответствующая количеству подаваемого волокна в пневмопровод. Эта составляющая поступает навход индикатора 16,При постоянной скорости движенияволокна в пневмопроводе 1 треугольные импульсы с выхода генератора линейно изменяющегося напряжения имеютпостоянный наклон (определяется коэффициентом К,...

Номер патента: 1175983

Опубликовано: 30.08.1985

Авторы: Голованов, Кальчугин, Сашкин, Терентьев

МПК: D01G 13/00

Метки: волокнистого, смешивания

...от д-й кипы;Н - превьппение исходной высоты.-й кипы над высотой базовой кипы (пН = Н . - Н 1).35Если плотность слоев на верхнемучастка КН (фиг. 1) меняется значительно, то нижние слои кип разныхкомпонентов, находящиеся под действием веса верхних слоев и в процессе сработки кип постепенно утрамбовывающиеся, начиная с некоторой промежуточной высоты (1-К)Н по плотности почти не отличаются. Если наверхнем участке КН для обеспечениязаданной стабильности смески волокна необходима ступенчатая сработкакип, то на нижнем участке (1-К)Н 1для облегчения режимов работы, т,.е.повышения надежности разрыхлителяпри сохранении заданной стабильности смески волокна, допустима линейная сработка кип,Значение коэффициента оптимизацииК в работе условиях...

Номер патента: 1172950

Опубликовано: 15.08.1985

Авторы: Дмитриев, Сашкин

МПК: D01H 1/20

Метки: двухсторонней, машиной, пневмомеханической, прядильной

...схема устройства, реализующего предлагаемый способ; на фиг, 2 - графики, показывающие изменение частоты враще ния электродвигателей (кривая "а" - первого электродвигателя, кривая "в" - второго электродвигателя).Устройство, реализующее предлагаемый способ, содержит электродвига тели 1 и 2 привода прядильных камер каждой из сторон машины, ограничители 3 и 4 тока, контакты 5 и 6 линейных пускателей, контакты 7 и 8 пускателей, шунтирующих ограничите ли 3 и 4 тока, блок 9 управления и пульт 10 управления.Предложенный способ осуществляется следующим образом.При команде "Пуск" с пульта 10 25 управления в момент времениблок 9 управления замыкает контакты 5 и 6 линейных пускателей.Электродвигатели 1 и 2 подключаются к питающей сети...

Номер патента: 1166254

Опубликовано: 07.07.1985

Авторы: Дмитриев, Сашкин

МПК: H02P 5/36

Метки: переменного, электропривод

...частоты вращения, выход которого подключен, к первым входам блока 13 и 14 сравнения, вторые входы которых подключены к выходдм соответствующих тахонегераторов 11 и 12. Одни точки соединения анода и катода тиристоров 7 всех групп 4 - 6 51 О 15 20 снабжены выводами для подключения фаз 25 питающей сети, другие точки соединения анода и катода тиристоров 7 первой и второй групп 5 и 4 подключены к выводам 16 и 17 первой и второй фазных обмоток статора первого асинхронного электродвигателя 1, другая точка соединения анода и катода тиристоров 7 третьей группы 6 подключена к выводу 18 второй фазной обмотки статора второго асинхронного электродвигателя 2. Выход первого блока 13 сравненияподключен к входам первого и второго бло 35ков.8 и 9...

Номер патента: 1056415

Опубликовано: 23.11.1983

Авторы: Сашкин, Семенов

МПК: H02P 5/28

Метки: асинхронным, электродвигателем

...зависимостиот скорости электродвигателя, что при"Оводит к дополнительным потерям элект"роэнергии.Целью изоЬретения является повышение энергетических показателей электропривода.Укаэайнал цель достигается тем,что в устройство для управления асинхронным электродвигателем, содержащеетиристорный .коммутатор, подключенныйк обмотке статора электродвигателя,датчик напряжения в цепи обмотки статора электродвигателя, Формироватепьуправляющих импульсов, подключенныйвыходом куправляющему входу тиристорного коммутатора, введены преоб- Ы, разователь сигналов, сумматор, генератор пилообразного напряжения, нуль-орган и тахогенератор, соединенный вы 415 2ходом через преобразователь сигналов с одним вычитающим входом сумматора другой вычитающий вход...

Номер патента: 996542

Опубликовано: 15.02.1983

Авторы: Дмитриев, Сашкин

МПК: D01H 1/20

Метки: машиной, пневмомеханической, прядильной

...для шунтирования ограничителя тока через реле времени 7 и с блоком 8 установки выбега двигателя. Блок 8 установки выбега 25 двигателя выполнен в виде тахогенератора 9, установленного на валу двигателя 1 и соединенного с пороговым элементом 10, Выход порогового элемента 10 подключен к блоку управле ния996542 Формула изобретения ВТафбйаМщ Устройство работает следующим образом.При поступлении команды "Пуск" блок управления 6 выдает сигнал на пусковую аппаратуру 3 и реле времени 7. Пусковая аппаратура 3 подключает двигатель 1 к .источнику питания 2 через ограничитель тока 4. Тем самым обеспечивается ограничение пускового момента двигателя 1, вследствие чего он плавно разгоняется от ну левой до номинальной частоты вращения (фиг. 2). Через...

Номер патента: 971936

Опубликовано: 07.11.1982

Авторы: Попов, Сашкин

МПК: D01H 5/00

Метки: ленточной, пуска

...входом делителя 9 частоты, другой вход которого подключен к синхронизатору 1 О, а выход - к второму входу фазосдвигаюшего блока 5. Синхронизатор 10 связан с тиристорным коммутатором 3.Устройство работает следуюши м образом.На первом этапе производится пуск из состояния покоя до пониженной скорости. При этом с блока 8 управления на управляющий вход делителя 9 частоты снимается сигнал, устанавливающий коэффициент деления делителя К = 1. На вход элемента 6 сравнения с блока 8 управления поступает линейно-изменяюшееся напряжение, в соответствии с величиной которого изменяется величина сдвига фаз импульсов управления тиристорами коммутатора 3.Соответственно изменяется величина питаюшего напряжения, подводимого к...

Номер патента: 968884

Опубликовано: 23.10.1982

Авторы: Дмитриев, Сашкин

МПК: H02P 5/46

Метки: переменного, электропривод

...с соответствующими датчиками 3 и 4 скорости вращения, а его выход соединен с управляющим входом 20генератора 11 импульсов,Устройство работает следующим образом.Генератор 11 импульсов вырабатывает прямоугольные двухполярные им" 23пульсы с определенной частотой сле"дования и скважностью, зависящей отвеличины и знака напряжения, поступающего с блока 12 сравнения на егоуправляющий вход, ЭОПри поступлении импульса с генератора 11 на вход переключателя 10 по,следний в зависимости от полярностиимпульса подключает ко входу блока 8.сравнения датчик 3 скорости вращенияили датчик 4 скорости вращения.На другой вход блока 8 сравненияс блока 9 управления поступает сигнал,который определяет величину скорости вращения электродвигателей 1 40и 2...

Номер патента: 964492

Опубликовано: 07.10.1982

Авторы: Прошин, Рогожин, Сашкин, Тукмаков

МПК: G01L 3/10

Метки: валу, крутящего, момента, электродвигателя

...входом формирователя 9 временногоинтервала.Трансформатор 3 тока через фазовращатель6 связан с другим входом фазовременного20преобразователя 8, выход которого соединенсо входом формирователя 11 импульсов и спервым входом схемы И 10, Второй входсхемы И 10 подсоединен к другому выходуформирователя 9 временного интервала, авыход - ко второму входу интегратора 4.Один выход формирователя 11 импульсовсоединен с управляющим входом интегратора4, выход которого связан с первым входом порогового устройства 12, а другойсо вторым входом порогового устроиства 1 ,выход которого является выходом устроиства,Устройство работает следующим образом.Фазовый сигнал между сигналами, снимаемыми с выходов. трансформатора 2 напряжения и фозовращатель 6 в...

Номер патента: 936360

Опубликовано: 15.06.1982

Авторы: Попов, Сашкин

МПК: H02P 13/16

Метки: вентильным, преобразователем

...при достижении напряжением соответствующей фазы питающей сети нулевого эначения. С других выходов формирователя 1 на элементы И 4 и 5 поступают импульсы длитель ностью Г= Т/2 формирующиеся соответственно в начале положительного (по ступающие на элемент И 4) и в начале отрицательного (элемент И 5) полупериодов питающей сети. О 4Если коэффициент пересчета счетчика 8 К = 1 и дешифратор 9 установлен в соответствующее состояние (на его выходах сигналы, открывающие элемб 6 т И 3), то устройство работает только в режиме фазового управления вентильным преобразователем. В этом случае коротким импульсом с выхода формирователя импульсов 1 счетчик 2 устанавливается в исходное состояние. С выхода счетчика 2 на элемент И 3 подается сигнал,...

Номер патента: 920432

Опубликовано: 15.04.1982

Авторы: Кузьмин, Минаев, Сашкин, Сергеев

МПК: G01M 13/02

Метки: винтов, гаек, грузовых, износ, испытания, стенд, ходовых

...между питающей сетью переменного тока и статорными обмотками, соответственно, электродвигателей 1 и 2, и счетчик 22 циклов, подключенный к блоку 17 управления. Выходы блоков 18 и 19 импульсно-фазового регулирования соединены с управляющими электродами тиристорных коммутаторов 20 и 21.Стенд работает следующим образом.Винт 5 испытываемой резьбовой пары закрепляется в узле 4 крепления, гайка 10 - в стакане 11. Валы двигателей 1 и 2 вращаются в одном и том же направлении. С . блока 17 управления на блоки 18 и 19 импульсно-фазового управления подается постоянное напряжение, величина которого определяет угол отпирания тиристоров коммутаторов 20 и 21. При изменении угла отпирания тиристоров изменяется напряжение на статорных обмотках...

Номер патента: 904171

Опубликовано: 07.02.1982

Авторы: Дмитриев, Сашкин

МПК: H02P 5/46

Метки: переменного, электропривод

...импульсе переключатель 10 подключает ко входу блока 8 сравнения датчик 3 скорости вращения, при отрицательном импульседатчик 4 скорости вращения. С выходаблока 9 управления на вход блока 8сравнения подается напряжение П,соответствующее требуемому значениюскорости вращения электродвигателей 1 и 2.Когда на переключатель 10 поступает отрицательный импульс, то к блоку 8 сравнения подключается датчик 4скорости вращения. Тогда электродвигатель 2, датчик 4 скорости вращения,блок 8 сравнения, усилитель 7, блок ь 40импульсно-фазового управления, тирнсторный коммутатор 5 образуют замкнутую автоматическую систему регулирования скорости вращения. Па выходе блока 8 сравнения получается напряжение рассогласования дБ=По -Птггде Птг -...
