Номер патента: 1268267

Опубликовано: 07.11.1986

Авторы: Вашуков, Забабурин, Козий, Мануйлов

МПК: B21D 28/16, B21D 35/00, B21J 5/06 ...

Метки: заготовках, отверстий, толстолистовых, фасками

...определяется по фор- муле гг- Х 8Ч углуьлрниягде длина образующей г фаски может быть выражена в следующем виде: Ьз 1 ис(;где Ол - половинный угол фаски;Ь - высота фаски, 55Упругая разгрузка обрабатываемого материала приводит к уменьшению чистовых размеров фаски по отношению кразмерам пуансона. Объем обрабатываемого материала, которым необходимо заполнить углубление при пластическом сжатии поверхности фяски, определяется по формуле17 1 с 1 + с 1 г 1 + 12 - юг - г 1 Д112 2 - э 3гг максимальный диаметр конусана пуансоне,минимальный диаметр конусаня пуансонемаксимальный и минимальныйдиаметры отштампонанной фасгде д киИз условия равенства указанных обьемон можцо найти неличицу диаметра инструмента для сбразовация углубле- ния 251 щ1 г...

Номер патента: 1267072

Опубликовано: 30.10.1986

Автор: Мануйлов

МПК: F15B 20/00

Метки: гидропривод

...линия 27 управления которого подключена к сливу 3 через переключатель 6.Гидропривод по фиг, 1 работает следующим образом.При включении насоса 1 рабочая жидкость из напорной линии 2 через золотник 8 подается в линию 19 управления переключателя 6, обеспечивая его перемещение в нижнее (по чертежу) положение, что отсоединяет клапан 5 давления от выхода 18 насоса 1. Поток от насоса 1 через напорный клапан 25 подается в напорную линию 2 системы, что обеспечивает установку золотника 12 в правое (по чертежу) положение и установку золотника 8 в верхнем (по чертежу) положении. При разрыве напорной линии 2 давление в линии 9 падает ниже величины минимального рабочего давления в системе, напорный клапан 25 закрывается, а переключатель 6 под...

Номер патента: 1259260

Опубликовано: 23.09.1986

Авторы: Веревкин, Ильин, Мануйлов

МПК: G06F 9/00

Метки: выборкой, команд

...2 памяти в первый регистр 3, последовательно переписывается из регистра в регистр, освобождая первыйрегистр 3 для записи очередной команды и последовательно заполняя 35 регистры.Сигнал запроса с входа 11 устройства через открытый элемент И 43(предполагается что сигнал "Пропусккоманды" на вход 13 не поступал) пос 40 тупает на выход 15 устройства, сопровождая информационный код на выходах 14 устройства. Этот же сигналсбрасывает п-й триггер 8, в результате чего открывается одноименный45 элемент И 6, что свидетельствует оготовности п-го регистра 3 записатьинформацию из (п) -го регистра 3и т.д. Таким образом, при поступлении каждого сигнала запроса на вход50 11 устройства и непустом буфере команд происходит считывание очередной команды из...

Номер патента: 1253801

Опубликовано: 30.08.1986

Авторы: Голышихин, Коробов, Мануйлов

МПК: B27L 11/02

Метки: измельчителя, орган, режущий

...частности к оборудованию для измельчения древесины,Цель изобретения - улучшение качества щепы и снижение энергоемкости., На чертеже показан режущий орган,общий вид,Режущий орган включает вал 1, накотором закреплен ряд дисков 2, Каждый диск 2 имеет одну или несколько пар ножей, включающих надрезатель3 и резец 4, закрепленных:на. поверхности, образованной приваренными кдиску 2 упором 5 и основанием 6.Надреэатель 3 крепят к торцовой части основания 6, резец 4 - к горизонтальной части основания 6 винтами 7. Под каждым резцом 4 выполненаподножевая пазуха 8, образованнаялистом 9 и боковыми поверхностямидисков 2,Режущий орган иэмельчителя работает следующим образом.При вращении вала 1 надрезатель3 внедряется в древесину и проиэво"дит ее...

Номер патента: 1253799

Опубликовано: 30.08.1986

Авторы: Голышихин, Коробов, Мануйлов, Рушнов

МПК: B27L 11/00

Метки: древесного, измельчения

...материал 13 располагают в приемном бункереУстройство для измельчения древесины работает следующим образом.Прижимные поворотные рычаги 3 устанавливают в верхнем рабочем поло 50 женин, При полностью загруженном бункере 1 древесным материалом 13 включают приводы режущего органа 2 и поворотных рычагов 3. Поворачиваясь рычаги 3 упором 6 воздействуют на конечный выключатель 12. При этом сигнал от последнего поступает на соответствующий гидрораспределитель с электромагнитным управлением.Шток 8 гидроцилиндра 9 выдвигают ипроизводят опускание поворотных рычагов 3 в нижнее рабочее положение,Рычаги 3 захватывают древесный материал и производят его прижим к рабочему органу, осуществляющему измельчение материала.Так как внутренняя...

Номер патента: 1250623

Опубликовано: 15.08.1986

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, землеройной, органа, рабочего

...гидромотор; Ч л,1,. - соответственно рабочий Чл объем и объемный КПД первичного гидромотора.Частота вращения вала ик вторичного гидромотора 11 находится по формуле где О- поток жидкости на вхочлде во вторичный гидромо тор;Ч ,1 - соответственно рабочийотф чобъем и объемный КПДвторичного гидромотора.Гидромоторы 1 О и 11 кинематичес ки связаны друг с другом через рабочий орган 12, потому частота вращения вала первичного гидромоторадолжна быть равной частоте вращениявала вторичного гидромотора, т.е. О О, ,0 1 чл ЧПри выполнении последнего условия 55гидромоторы 10 и 11 преодолевают нагрузку на рабочем органе 12, равномерно распределяя ее между собой, При этом двухходовые гидроуправляе1250623 ио и " условие совместной Работы гицромоторов...

Номер патента: 1250500

Опубликовано: 15.08.1986

Автор: Мануйлов

МПК: B63C 1/02, B63C 1/12

Метки: док, плавучий

...сторогл.,остоинли В Вси.и и Тетред И ВрКорр кор 1. 1 онло Тираж 42 11 о,тни ни ВНИИПИ Государственного комитета ,С.Р но делам изобретений и открытии 113035, Москва, Ж 35, Раунскаи наб 4 й филиал ППП Патент, г Ужгород, ) л 1 рн к н,н, 4Редактор А .1 жнина Заказ 4370 17 Изобретение относится к судостроению, а именно к транспортным плавучим докам, предназначенным для перевозки лихтеров и други.х плавучих грузов.Пес)ью изобретения является возможность одновременного перемещения в доковой камере лихтеров ца плаву и удаления ила вак) щего льда.На чертеже представлен плаьучий док, поперечное сечение.Лок содержит донный понтони бор товые понтоны 2, образующие доковую камеру 3, подруливающее устройство 4 с проточной частью 5, снабженной...

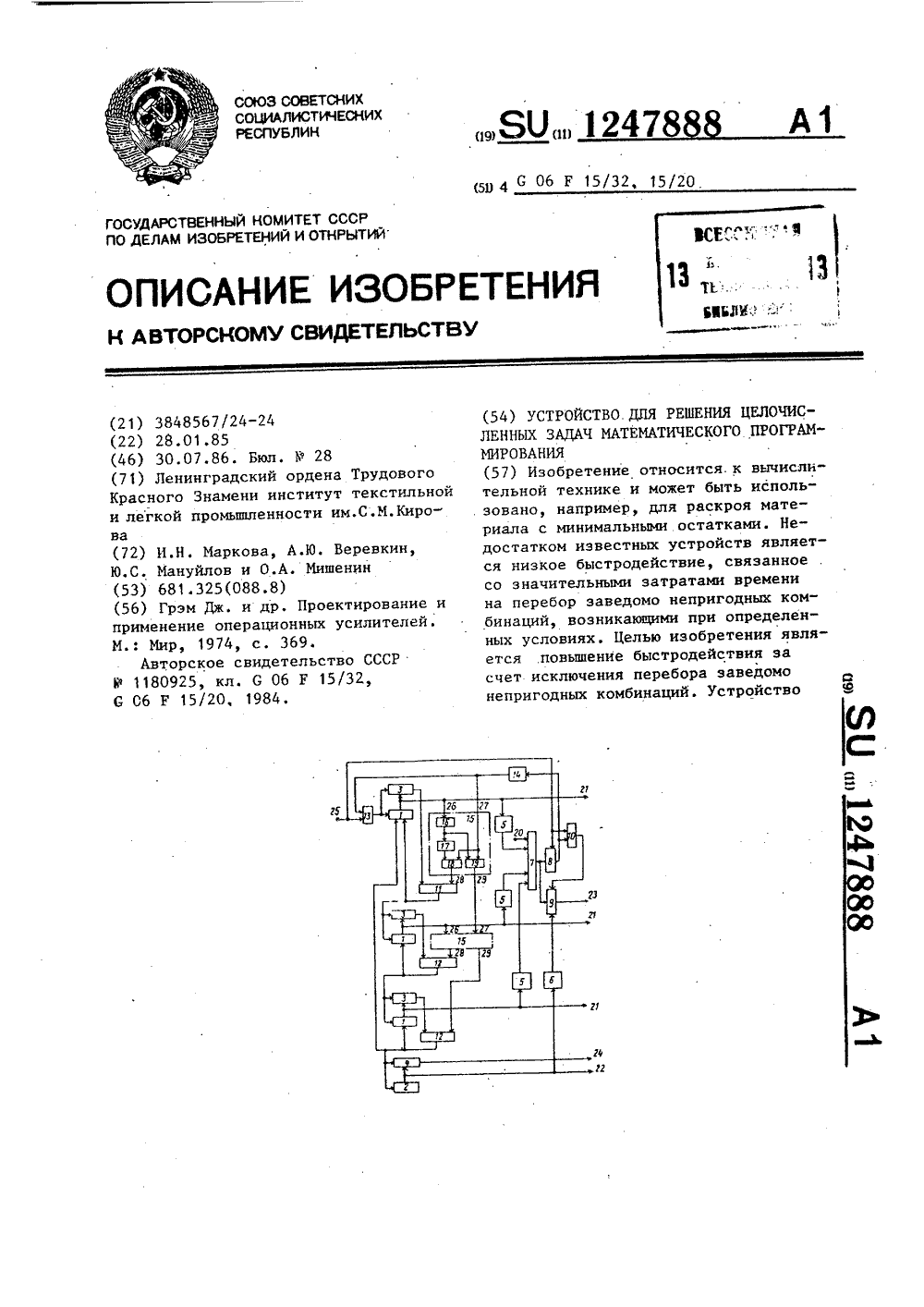

Номер патента: 1247888

Опубликовано: 30.07.1986

Авторы: Веревкин, Мануйлов, Маркова, Мишенин

МПК: G06F 17/00

Метки: задач, математического, программирования, решения, целочисленных

...увеличивается содержимое счетчика 2, а следовательно, БЬ. При 6 Ь0 Ь, сигнал с блока 4 памяти 35 поступает на выход 24 устройства, что свидетельствует о невозможности на" хождения решения с заданным ЬмаксПусть в некоторый, момент времени зна"чение БЬ, полученное на выходе сум матора 7, меньше нуля, тогда сигнал с выхода схемы 8, пройдя через элемент 14, не закрывает элемент 13 И и прекращает подачу тактовых импульсов на первый счетчик 1 и блок 3 памяти, 45 Кроме того, он поступает на вх ц 27 нервого блока 15. Если в данный момент этот счетчик обнулен, то на выходе элемента И 16 появляется единица, которая открывает элемент 19 И 50 и пропускает сигнал переноса на вход 27 следующего блока формирования переноса. Таким образом, сигнал с...

Номер патента: 1247289

Опубликовано: 30.07.1986

Авторы: Волков, Грошев, Козин, Мануйлов, Матюнин

МПК: B27L 11/00

Метки: механизм, подачи, рубительной

...подачи рубительной машины включает верхний и нижний подающие вальцы 1, передний нижний приемный валец 2, верхний приемный валец 3, выполненный в виде цилиндра4, основания которого имеют формуусеченного конуса 5. При этом малыеоснования последних сопряжены с основаниями цилиндра, а угол между образующими конусов и их большими основаниями равен 25-29 . В механизмеподачи верхний приемный валец можетбыть выполнен в виде тела вращения,образующей которого является вогнутая кривая 6. Поверхность приемныхвальцев имеет ребра 7. Для подачисучьев от сучкорезной установки механизм подачи имеет тросовый транспортер 8. 47289 2Отходы лесозаготовок в виде смесисучьев, ветвей и вершин от:сучкорезной установки подают тросовым...

Номер патента: 1245497

Опубликовано: 23.07.1986

Автор: Мануйлов

МПК: B63B 25/24

Метки: крепления, подвижной, судах, техники

...на фиг. 6 - схема отрыва гусеничных траков от прокладок. 5Способ крепления подвижной техники осуществляется следующим образом.Способ включает размещение на палубе 1 судна подвижной техники, например, гусеничной 2 или колесной 3 на прокладки 4 и ее крепление упорными клиньями 5, ко торые связаны между собой гибкими связями, например тросом, щелью, проволокой 6. Подвижная техника прикреплена к палубе 1 оттяжками 7 с талрепами. Перед погрузкой техники ее опорные элементы 8 покрывают клеевым составом (не показано), а прокладки 4 приклеивают к палубе 1 с интервалом 9, в который входят грунтозацепы 10 гусеничной техники 2, но при этом не касаются палубы 1.После погрузки техники на прокладки, зО покрытые клеем, происходит склеивание ее...

Номер патента: 1240966

Опубликовано: 30.06.1986

Автор: Мануйлов

МПК: F15B 21/04

Метки: гидропривод

...с баком 7 через дроссель 8, а сливная 5 содержит дроссель 9, гидроуправляемый распределитель 1 О, правая полость 11 гидроуправления которого соединена с гидролинией 5 до дросселя 9, одна из левых - полость 12, соединена с гидролинией 5 после дросселя 9, а вторая полость 13 - с дренажной гидролинией 6 до дросселя 8, насос 14 подпитки, сообщенный через гидроуправляемый распреде литель 10 с гидролинией 5 до дросселя 9 или с баком 7 через перепускной клапан 15 и теплообменник 16, причем гидродвигатель 3 сообщен через гидроуправляемый распределитель 10 с баком 7 через перепускной клапан 15 и теплообменник 16.25Гидропривод работает следующим образом.При низкой температуре рабочей жидкости на дросселе 9 образуется повышенный перепад давления,...

Номер патента: 1240591

Опубликовано: 30.06.1986

Автор: Мануйлов

МПК: B27L 11/00

Метки: дисковая, рубительная

...также обладает некоторым количеством движения 1. , равнымо " ор р ф (3)Для обеспечейия нормального режима резания необходимо выполнение условия равенства количеств движения древесины и присоединенной массы,т,е.(4) из которого определяют величину присоединенной массы.Зная величину присоединенной массы,по известным формулам рассчитываютсмещение центра массы ротора рубильной машины под воздействием ш и величиной добавочных опорных реакций,.Возникающие в дисковых рубительныхмашинах добавочные динамические ударные нагрузки превышают статическиев 2-3 раза и примерно во столько жераэ - усилия резания, что снижаетсрок службы машины,Вместе с тем возникновение смещения центра массы от центра вращениясоздает возможность исключения передачи ударной...

Номер патента: 1237433

Опубликовано: 15.06.1986

Авторы: Бирюков, Коврижных, Козловский, Мануйлов, Пашков, Рошмаков, Сметанина, Тупицын, Штембах, Эльберт

МПК: B27N 3/02

Метки: древесностружечных, плит

...р и м е р 2. Измельченные древесные частицы осмоляют связулцим вколичестве: от массы абсолютно сухой древесины в наружных слоях 9,а во внутреннем слое бй при следующем соотношении ингредиентов, мас.Е:Карбамидоформальдегидная смола КФ-МТ 94Лигносульфонат прирН 6-7 5Персульфат аммония 1Температура прессования плит сосотавляет 140 С, продолжительностьпрессования - 0,3 мин/мм толщиныплит. ЗО 35 4 ОП р и м е р 3, Измельченные древесные частицы осмоляют связующим в количестве: в наружном слое 15, а во внутреннем 137, от абсолютно сухой древесины при следующем соотношении ингредиентов, мас,Х:Карбамидоформальдегид- .ная смола КФ-МТ 69Лигносульфонат прирН 6-7 29Персульфат аммония 2 Температура прессования плит составляет 135 С,...

Номер патента: 1233088

Опубликовано: 23.05.1986

Авторы: Бондарев, Дворников, Заломаев, Мануйлов, Новиков, Рожков, Фаддеев, Шаргородский, Шевченко

МПК: E04B 7/16, G02B 23/16

Метки: астрономическая

...х аз 2765/4 Тираж 501 ПодписноИИПИ Государственного комитета СССРпо делам изобретений и открытий5, Москва; Ж, Раушская наб., д. 4/5 еское предприятие, г. Ужгород, ул, Проектная,изводственно-пол 4 1Изобретение относится к астрономии, а более конкретно к установкам для наблюдения за космическими объектами, и может быть использовано при эксплуатации оптических систем, работающих на открытом воздухе.Цель изобретения - повышение чувствительности и точности измерений, производимых телескопом, за счет исключения влияния тепловых потоков от приземного слоя.На фиг. 1 показана установка, общий вид; на фиг. 2 - то же, план.Астрономическая установка включает цилиндрическое основание 1, купол 2, внутри которого установлен телескоп (не показан). К...

Номер патента: 1221652

Опубликовано: 30.03.1986

Авторы: Веревкин, Мануйлов

МПК: G06F 9/36

Метки: выборки, команд

...сигнала с выхода элемента И 6 триггер 10 переводится всостояние "0", а элемент И 6 закрыт,т.е. чтение команд запрещено. В результате триггер 9 сбрасывается пер Овой командой чтения из блока 4, атриггер 10 сбрасывается первой командой записи в блок 4.Рассмотрим процедуру изменения адресов в счетчиках 1 и 2 и сумматоре 455. В исходном состоянии в счетчик 1и сумматор 5 заносится один и тот жекод и сумматор 5 выполняет функцию1 чета младшей части адреса следующейкоманды. Поскольку чтение из ячейки 5 Облока 4 происходит только после записи информации в нее, то адрес за писи в счетчике 1 больше адреса чтения в сумматоре 5. В этом случае адрес очередной команды, подлежащей 55выполнению, получается на выходах25 и 26, т.е. старшие разряды...

Номер патента: 1220929

Опубликовано: 30.03.1986

Авторы: Даньшин, Космачев, Лукин, Мануйлов, Щербаков

МПК: B60D 1/00, B62D 53/00

Метки: автопоезд

...снижение материалоемкости и повышение эксплуатационной надежности за счет переноса части нагрузки последующего прицепного звена на раму предыдущего.На фиг. 1 изображен предлагаеьвй автопоезд, вид сбоку; на фиг, 2- узел 1 на фиг. 1; на фиг, 3 - то же, вид сверху; на фиг, 4 - седельносцепное устройство (разрез А-А на фнг. 2); на фиг. 5 - сечение Б-Б на фиг. 2 на фиг. 6 - сечение В-В на фиг. 2.Автопоезд состоит из тягача 1, полуприцепа 2 и прицепа 3 (фиг. 1). Рама полуприцепа 2 выполнена из про- филированных лонжеронов .4 двутаврого сечения и грузоопорных траверс 5, 6 и 7. Концевая часть рамы снабжена опорной платформой в виде консоли 8 (фиг, 2), содержащей консольные балки 9 из швеллеров, жестко соеди 220929 2пенных с лонжеронами 4...

Номер патента: 1219614

Опубликовано: 23.03.1986

Авторы: Бирюков, Васильев, Коврижных, Мануйлов, Пашков, Тупицын, Эльберт

МПК: C08L 61/24, C08L 97/02

Метки: древесностружечных, композиция, плит

...(концентрация сухих веществ 617), лигносульфонат на смешанном Са-йа, натриевом и аммониевом основании (концентрация сухихвеществ 407). Перекисное соединениеперсульфат аммония в сухом видерастворяют в лигносульфонате, смешивают со смолой и полученной смесьюобрабатывают древесные частицы. Условия прессования плит: температура160 + 5 С, продолжительность 0,250,4 мин/мм, удельное давление 1,52,0 И 1 а.Персульфат аммония играет рольактивной модифицирующей добавки,за счет которой в процессе горячегопрессования плит создаются условия рдля совместной сополиконденсациикарбамидоформальдегидной смолы илигносульфоната и увеличения взаимодействия совмещенного связующего спри растяжении поверхности Содержание формальдегида вплите, 7 Разрушающее...

Номер патента: 1214896

Опубликовано: 28.02.1986

Авторы: Мануйлов, Соколов, Чистяков

МПК: E06B 3/46

Метки: ворота, выдвижные

...5, связанные с каркасом 6 полотнища 7 ворот.Каждая из кареток 5 содержит корпус 8 с парными катками 9, установленными на консолях 10, при этом корпус выполнен в виде крестовины 11, снабженной обухом 12. Крестовина 11 выполнена с кронштейнами 13, на которых смонтирован нижний ролик 14. Корпус выполнен с боковинами 15, на которых закреплены дополнительные прижимные ролики 16, охватывающие с торцов нижние полки 4. Ролик 14 расположен в плоскости симметрично каткам 9 и роликам 16, которые обращены друг к другу. Обух 12 посредством оси 17 связан с обоймой 18 тяги 19, скрепленной посредством кронштейнов 20 с балкой 21 каркаса 6.Ворота снабжены плитой 22, на которой смонтирован приводной механизм перемещения полотнища 7, состо 14896 1ящий...

Номер патента: 1208153

Опубликовано: 30.01.1986

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, действия, землеройной, непрерывного

...клапан 12, перепуская часть рабочей жидкости в гидролинию 13, Давление в гидролинии 14перед дросселем 22 возрастает. Гидрораспределитель 15 под воздействиемдавления управления и гидролинии 14перемещается в крайнее нижнее положение, соединяя напорные гидролинии 8 и 17 обоих гидромоторов 10и 19 и обеспечивая их паралЛельноесоединение. При этом момент на валу 11 возрастает вдвое, а частотавращения вала 11 вдвое уменьшается,В случае упора органа в непреодолимое препятствие срабатывает предохранительный клапан 4,При реверсе гидрораспределитель 5 переключается в крайнее левое положение, Рабочая жидкость поступает в гидромотор 19 и далее в гидромотор 10, обеспечивая их работу в последователь. ном реверсивном режиме, При перегрузке...

Номер патента: 1207893

Опубликовано: 30.01.1986

Автор: Мануйлов

МПК: B63B 59/00

Метки: брызгозащитное, судовое

...4, закрытый кормовой дверью, например, аппарелью 5, двойными бортами 6, в которых выполнены отверстия - портики 7, кроме того, трюм 3 содержит сточный колодец 8, портик 7 со стороны наружного борта 9 по периметру снабжен волноотражательным козырьком 10, а перегород- . ка 11 закреплена к боковым стенкам 12 портика 7 под углом к горизонтальной плоскости на расстоянии от нижней стенки 13 и образует .при этом волноотражательный щит. В нижней части портика выполнен сточный колодец 14, который посредством трубы. 15 соединен с заборным шпигатом 16, который может содержать заслонку 17.Портик 7 может содержать вертикальную поперечную перегородку 18 с асимметричными отверстиями и прикрепленные к перегородке 18 наклонные пластины 19. Портик 7...

Номер патента: 1206405

Опубликовано: 23.01.1986

Автор: Мануйлов

МПК: E02F 9/22

Метки: гидропривод, экскаватора-каналокопателя

...изобретения - повышение производительности экскаватора-каналокопателя.На чертеже изображена схема гидропривода экскаватора-копателя.Гидропривод содержит гидробак 1, насосы 2 и напорные гидролинии 3, с которыми соединены предохранительные клапаны 4.В напорных гидролиниях 3 установлены гидрораспределитель 5 первичного гидро- мотора 6 и гидрораспределитель 7 вторичного гидромотора 8. С валом гидромотора 6 связана нагрузка 9, а с валом гидромотора 8 - нагрузка 10. В напорной гидролинии 11 первичного гидромотора 6 установлен управляю 1 ций клапан 12, сообщенный с гидролинией 13 управления четырехходового гидроуправляемого гидрораспределителя 14, выходная гидролиния 15 которого сообщена с шестиходовым гидрораспределителем 16, имеющим...

Номер патента: 1204506

Опубликовано: 15.01.1986

Авторы: Мануйлов, Медведев, Скирдов

МПК: B65D 88/70

Метки: бункерах, обрушения, пневмоимпульсное, сводов

...перемещениявдоль своей оси при помощи втулки 3,гайки 4 и контргайки 5, установленного напротив, выпускной трубы свнешней стороны емкости разъемного 25пневмоцилиндра 6, скреплейного болтами 7, поршня 8, на котором расположен ниппель 9 выпускного клапана10, связанного с поршнем упругойсвязью, выполненной в виде пружины11. Для подачи в устройство сжатоговоздуха служит трубопровод 12 сэлектромагнитным клапаном 13. реле14 и 15. Рабочие поверхности поршняи выпускного клапана снабжены эластичными прокладками.Устройство работает следующим обтрубу 2, с приваренной к ней втулкой3 относительно гайки 4, привареннойк емкости 1. Достигнутое после регулировки положение выпускной трубыфиксируется контргайкой 5. При наличии на реле 14...

Номер патента: 1199878

Опубликовано: 23.12.1985

Авторы: Голик, Искрицкий, Кравец, Мануйлов, Песков, Романовский, Ткачук, Шейнин

МПК: E02F 5/10

Метки: землеройной, нарезания, орган, рабочий, щели

...ней нижней секции 9 посредством гидроцилиндра 1 О. Режущие части взаимосвязаны таким образом, что1 И макс Ьо 11 крго Зо где 11 и 1 - соответственно ходы нижней секции 9 и верхней режущей части 4;Н - глубина нарезаемой щели;Йн - критическая глубина;Ь, . - вылет верхней секции 8;сс - угол между направлением верх 35ней режущей части и опорной поверхностью машины.В процессе нарезания щели данным рабочим органом необходимо добиваться такого взаимного расположения режущих частей, чтобы верхней выбиралось тело выпора максимально возможной высоты (критическая глубина Йкр), а нижняя обеспечивала минимальную линию контакта с грунтом. При этом вследствие поступательного перемещения щелереза верхняя режущая часть производит выпор .рунта на дневную...

Номер патента: 1199877

Опубликовано: 23.12.1985

Авторы: Искрицкий, Кравец, Кудиш, Мануйлов, Романовский, Спрудэ, Ткачук, Шейнин

МПК: E02F 5/10

Метки: землеройной, оборудование, образования, рабочее, щели

...раме1199877 Составитель А. Петров Редактор Н. Яцола Техред И, Верес Корректор В. Синицкая Заказ 7836/34 Тираж 648Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к мелиоративноземлеройному машиностроению и предназначено преимущественно для прокладки закрытого дренажа, а также может быть использовано для сооружения линий связи и других подземных коммуникаций. Цель изобретения - упрощение конструкции,На фиг. 1 изображен бестраншейный дреноукладчик, вид сбоку; на фиг. 2 - разрез А - А на фиг. 1.Рабочее оборудование землеройной машины для образования щели состоит из рабочего органа в виде...

Номер патента: 1198014

Опубликовано: 15.12.1985

Авторы: Аксенко, Есаулов, Коляда, Мануйлов, Матаев, Назарьян

МПК: C02F 1/463

Метки: электрокоагулятор

...и загрязненной жидкости иявляется одним из средств предотвращения проникновения примесей в межэлектродный зазор. Однако с повыше.нием скорости (расхода) электролитауменьшается количество находящихся в нем продуктов растворения элект.родов ниже оптимальной дозы, необходимой для коагулирования примесей, в результате чего ухудшаетсякачество очистки и уменьшается производительность., Целью изобретения является повышение производительности электрокоагулятора и уменьшение расходаметалла на его изготовление.Поставленная цель достигаетсятем, что электрокоагулятор для очистки загрязненной жидкости, включающий вертикально установленнуютрубу в нижней части которой установлены растворимые электроды, патрубок подачи загрязненной...

Номер патента: 1194767

Опубликовано: 30.11.1985

Автор: Мануйлов

МПК: B63B 35/40

Метки: лихтеров, перевозки, судно

...проекции; на фиг. 4 - судно с грузом сбоку, общий вид; на фиг. 5 - судно с грузом сверху; на фиг, 6 - сечение А - А на фиг. 4; на фиг. 7 - сечение Б - Б на фиг. 4; на фиг. 8 - узел 1 на фиг. 6; на фиг. 9 - узел 11 на фиг. 4.Судно для перевозки лихтеров содержит корпус 1 с верхней палубой 2, под которой расположены балластные отсеки 3, носовой грузовой отсек 4, ограниченный бортовыми балластными отсеками 5 и кормовой. поперечной переборкой, выполненной в виде полотнища 6, кормовой грузовой отсек 7 с кормовым затвором 8. Палуба 9 кормового грузового отсека 7 выполнена выше уровня палубы 2 носового грузового отсека 4. Бортовые балластные отсеки 5 выполнены с высотой палубы 10, соответствующей высоте перевозимого лихтера 11. На...

Номер патента: 1191355

Опубликовано: 15.11.1985

Автор: Мануйлов

МПК: B63B 35/40

Метки: капитана, лихтеровоз, мануйлова, фидерный

...- то же, в плане; на фиг. 3 - то же, план грузового трюма с лихтерами; на фиг. 4 - сечение А-А на фиг, 1; на фиг. 5 - фидерный лихтеровоз с грузом, продольный разрез; на фиг. 6 - то же, план грузового трюма с лихтерами и контейнерами на сборной палубе; на фиг. 7 - сечение Б-Б на фиг. 5.Фидерный лихтеровоз содержит корпус 1 докового типа, двойные борта 2, машинное отделение 3 в междудонном простран стве 4, палубу 5 грузового трюма 6 для лихтеров и контейнеров, образованную вторым дном кормовую аппарель 7, носовую надстройку 8, подруливающее устройство 9. В кормовой аппарели 7 выполнен транспортный вырез, снабженный герметичным закрытием 10, спаренным с внутренним переходным мостом 11, установленным на оси 12, которая расположена на уровне...

Номер патента: 1189733

Опубликовано: 07.11.1985

Автор: Мануйлов

МПК: B63B 25/00

Метки: грузов, накатных, перевозки, судно

...17 наделенгрузовым мостом 18 со светопроницаемым настилом. 19, стыкуемым с передвижными люковыми крышками 11 грузовоготрк 1 ма 8, содержащего искусственную 30вентиляцию 20, рельсовые пути 21,продленные к корме, при этом кормовая аппарель 22 соединена с люковымикрьшками 11 склоняющимся мостом 23,.последний со стороны кормы при помо- З 5щи шарниров 24 соединен с палубой 25,со стороны трюма содержит узлы 26крепления привода его подъема герметизации трюма (не показаны ), наклонный стальной настил 27, првложенный,40в трюме 8 через машинное отделение28 между главными двигателями, состав.ляющий при опускании моста 23 накатную плоскость 29, стыкуемую с трюмной рампои 12, В боковых стенках 30 45трюма Ь выполнены ниши 31 с утапливаемыми...

Номер патента: 1189671

Опубликовано: 07.11.1985

Авторы: Гриднева, Мануйлов, Прибыловский, Шумейко

МПК: B23P 19/08, B25B 27/20

Метки: колец, упругих, установки

...изобретения - расширение технологических возможностей.На Фиг. 1 изображено устройство для установки упругих колец, продоль. ный разрез; на фиг, 2 - разрез А-А на фиг. 1,Устройство содержит цилиндрический корпус 1 с выполненными на его поверхности по циклоиде окружными канавками 2, предназначенными для установки в них упругих раэрезных колец 3. На корпусе 1 установлен хомут 4, обеспечивающий ориентацию и закрепление сильфона 5 относительно корпуса 1 при установке в .сильфон упругих колец 3. Дпя исключения расположения разрезов упругих колец 3 на одной линии после их установки в сильфон 5 окружные канавки 2 повернуты относительно одна другой на угол 2 7 и, где и- число канавок. В корпусе 1 в месте расположения вершин 6 циклоид...

Номер патента: 1184480

Опубликовано: 15.10.1985

Авторы: Гомонай, Магдеев, Мануйлов, Матюнин

МПК: A01G 17/00, B27L 11/00

Метки: измельчения, сучьев

...3. На раме 4 жестко закреплена опорная плита 5, содержащая ножи 6, шарнирную опору 7 для крепления на валу 1, зажимное устройство 8 и упор 9 с ребрами 1 О. Устройство имеет загрузочную воронку 11 и механизм 12 для отвода измельченного материала. Боковые стенки загрузочной воронки 11 и рамы 4 имеют прорези 13 для прохода рычагов 2, которые жестко закреплены на валу 1 посредством шпонок 14. Зазор между пластинами 3 рычагов 2 и ножами 6 устанавливают с помощью калиброва и ных по толщи не прокладок 15.Устройство работает следующим образом. д Приводят во вращение вали подают измельчаемый материал в загрузочную воронку 11, из которой рычагами 2 часть его забирают и подают в зону резания. Г 1 оворачиваясь, рычаги 2 пластинами 3...
