Номер патента: 1604874

Опубликовано: 07.11.1990

Авторы: Агеев, Захаров, Мальцев

МПК: D21H 17/66, D21H 27/10

Метки: бумажная, масса, упаковочного

...составе коагулянта легкогидролизующихся катионов железа (рН осаждения гидроксида железа 3,0) способствует более глубокому протеканию процесса взаимодействия дисперсии канифольного клея с целлюлозными волокнами в широком диапазоне рН 3-10, что повышает качество материала его основные физико-механические показатели (сопро1604874 30 Таблица 1 тивление раздиранию, сопротивление про давливанию, впитываемость при одностороннемм смачивании). Бумажную массу готовят следующим 5 образом.Небеленую сульфатную целлюлозу распускают в дезинтеграторе в присутствии воды до концентрации 4;4. В ролл загружают распушенную целлюлозу и размалывают ее 10 до 30 ШР. В приготовленную волокнистую массу добавляют предварительно приготовленный канифольный клей и...

Номер патента: 1604611

Опубликовано: 07.11.1990

Авторы: Андреев, Келлер, Мальцев, Пузырев, Шевелев

МПК: B27B 17/00

Метки: моторная, переносная, пила

...части прорезь 21 каждой ограничительной пластины 19 и 20 переходит в отверстие 22 с диаметром д,бЬльшим диаметра й грузов 15 и 16.Нижние концы ограничительных пластин 19 и 20 выполнены в виде полусфер 23 для охвата грузов 15 и 16.Упругие элементы 12 установленымежду кронштейнами 1 О и 11 опорнойрамы 6 и проушинами 4 и 5 стойки 3так, что их оси 00 перпендикулярныплоскости дип пильной шины 24 в положении раскряжевки. Ограничительныепластины 1 9 и 20 прикреплены к кронштейнам 1 0 и 11 опорной рамы 6 винтами 25.При сборке ограничители 13 с гайкой 18 и грузами 15 и 16 продеваютчерез отверстия 17 проушин 4 и 5.Средние части отрезков .тросов 14жестко закрепляют в проушинах 4 и 555стойки 3 с гайками 18, В отверстия22 ограничительных...

Номер патента: 1602620

Опубликовано: 30.10.1990

Авторы: Вовк, Демидов, Мальцев, Перевозчиков

МПК: B23B 31/02

Метки: инструмента, крепления, патрон

...отверстие которого установлензажимной упругий элемент 2, выполненный в виде винтовой пружины,20витки которой имеют коническую наружную поверхность 3.Внутренняя поверхность пружинывыполнена по пройилю зажимаемого инструмента. При навивке проволоки любого сечения витки располагают плотно друг к другу для образования жесткого контакта межпу ними, На ближнемк большему торцу витке пружины выполнена кольцевая канавка 4, предназначенная для Ьиксации пружины в патроне. Патрон также содержит регулировочный винт 5 и накидную гайку 6 скольцевым выступом 7, предназначенным.для взаимодействия с кольцевой канавкой 4. 35Патрон работает следующим образом.Инструмент 8 с цилиндрическим хвостовиком вставляют в отверстие зажимного элемента до упора...

Номер патента: 1601478

Опубликовано: 23.10.1990

Автор: Мальцев

МПК: F25D 11/00

Метки: бытовой, холодильник

...верхнего отделения шкафа. Дверь 1 имеет в сечении клиновидную форму и закреплена по наружной вертикальной оси на шарнирных рычагах. По поверхности наружного корпуса нанесены обозначения температуры и красочные рисунки хранимых продуктов. Для лучшей теплоизоляции шкаф может быть накрыт ворсистой накидкой. Холодильник снабжен холодильным агрегатом, содержащим компрессор 19, установ- "0 ленный в выполненной в нижней части шкафа нише, змеевиковый конденсатор 20, высокотемпературный 21 и низкотемпературный 22 испарители. Последние образуют стенки внутреннего корпуса холодильного 8 и морозильного 7 отделений, причем нспаритель 21 занимает 0,5 боковой поверхности отделения 8, а испаритель 22 - всю боковую поверхность отделения 7. В нижней части...

Номер патента: 1601473

Опубликовано: 23.10.1990

Автор: Мальцев

МПК: F25B 1/00

Метки: охлаждения

...воздействовать, например, поворотным эксцентриком. Возможен также вариант выполнения двустороннего клапана 9 соленоидного вентиля 5 без осевого капиллярного канала 10.Система охлаждения работает следующим образом.При пуске системы охлаждения терморегулятор низкотемпературного испарителя 13 выдает сигнал, по которому на обмотку соленоидного вентиля 5 подается электропитание, в результате двусторонний клапан 9 занимает верхнее крайнее положение и к гидравлическому сопротивлению капиллярной трубки 11 добавляется гидравлическое сопротивление капиллярного канала 10, а терморегуляторр высокотемпературного испарителя 14 одновременно выдает сигнал на пуск мотор-компрессора 1. Последний сжимает пары хладагента и подает их в конденсатор 3,...

Номер патента: 1601111

Опубликовано: 23.10.1990

Авторы: Алексеева, Бавика, Гитис, Иващенко, Игнатьева, Лисовой, Мазыра, Мальцев, Музыченко, Сидякин, Соловьева

МПК: C11D 3/04

Метки: моющее, синтетическое, средство

...характеристиками отходов; что позволяет более интенсивно эксплуатироватьоборудование, снизить его простои.Так, на стадии загрузки возможнопроизводить одноразовую загрузкусырья, что не может быть достигнутопри использовании индивидуальногопродукта . Замена трудносыпучего продукта (кальцинированной соды) позволяет сократить простои оборудования на 50-60,Формула изобретенияСинтетическое моющее средство, содержащее поверхностно-активные вещества, триполифосфат натрия, воду, электролит, содержащий кальцинированную соду и сульфат натрия и функциональные добавки, выбранные. из группы, содержащей: карбоксиметилцеллюлозу, жидкое стекло, перборат натрия, динатриевую соль этиленриаминтетрауксусной кислоты, кальцинированную соду, сульфат натрия,...

Номер патента: 1600990

Опубликовано: 23.10.1990

Автор: Мальцев

МПК: B60T 13/26

Метки: прицепа, тормозная

...среснвером 21, а камеры 28 - с атмосферой, Поршень 2 под действием давления на входе 9 сжимает пружину 3 и,находясь в верхнем положении, сообщает полость 13 крана растормажива.- ния через выход 12, канал 14 и выход15 с атмосферой. Под действием давления на входе 19 золотник 17 находится в нижнем положении и сообщаетвыход 22 с питающей магистралью 10,При наличии давления на входе 27 автоматический клапан 25 сообщает ускорительный клапан 26 с управляющеймагистралью 8,При торможении автопоезда магистраль 8 сообщается с ресивером тягачаи в ней появляется давление, которое, воздействуя на ускорительныйклапан 26, сообщает пневматическиетормозные камеры 28 с ресивером 21.Прицеп затормаживается рабочими тормо зами.При включении...

Номер патента: 1599693

Опубликовано: 15.10.1990

Авторы: Бойчук, Каганский, Климов, Мальцев, Пузырь, Тартаковский

МПК: G01M 15/00

Метки: группы, двигателя, диагностирования, запуском, цилиндропоршневой, электрическим

...ил,формационным входами регистрирующего прибора 7.Устройство работает следующи м образом.При вращении коленчатого вала ДВС с отключенной подачей топлива от стартер- генератора, подключенного к аккумуляторной батарее, вследствие изменения сопротивления прокручиванию при сжатии воздуха в цилиндрах двигателя в цепи стартера и на зажимах аккумуляторной батареи наблюдаются колебания тока и напряжения соответственно, Причем амплитуда пульсаций тока и напряжения определяется состоянием цилиндропоршневой группы. Измеряемые датчиками 1 и 2 сигналы тока и напряжения поступают на входы блока 3, на выходе которого формируется сигнал, пропорциональный величине мгновенной мощности, затрачиваемой на проворот коленчатого вала. Сигналы от датчиков 4 и 5...

Номер патента: 1599873

Опубликовано: 15.10.1990

Авторы: Мальцев, Петров, Чернин

МПК: G06G 7/20

Метки: квадратор

...напряжение П., создаваемое термобатареями 4, 5 в переходном режиме, имеет вид импульса, ко(54) КВАДРАТОР(57) Изобретение относится к аналоговой вычислительной технике. Цельизобретения - повышение быстродействия - достигается введением второйи третьей термобатарей, имеющих разную инерционность и включенныхвстречно. В переходном режиме онивырабатывают сигнал, ускоряющийпереходный процесс. 2 ил. ссом термобатареи 3, усустановившемся режиме Пнулю. Формула изобретенияКвадратор, содержащий теплоиэолирующую оболочку и размещенные в ней электрический нагреватель, выводы которого являются входом квадратора, и первую термобатарею, нечетные спаи которой имеют тепловой контакт с нагревателем, четные - с теплоизо" лирующей оболочкой,...

Номер патента: 1597517

Опубликовано: 07.10.1990

Автор: Мальцев

МПК: G01B 5/28

Метки: дефектов, листовых, поверхностей

...с затвором полевого транзистора. Канал полевого транзистора при этом закрывается, и на выходе преобразователя появляется электрический сигнал "Лог. 1". Если контролируемый материал не касается какого-либо из электродов-роликов 6, то канал полевого транзистора открыт и на выходе соответствующего электрического преобразователя 9,сигнал соответствует уровню "Лог, 0",В случае, если толщина материала меньше дпп, все электроды-ролики 6 не касаются поверхности материала и вследствие этого неподвижны. На выходах всех электрических преобразователей 9 при этом сигнала нет ("Лог. 0"),Сигналы "Лог. 0" с выходов многовходовых схем И 12 и 13 инвертируются с помощью инверторов 19 и 23 соответственно и поступают на входы схемы И 21. С выхода этой...

Номер патента: 1597350

Опубликовано: 07.10.1990

Авторы: Баженов, Иванов, Мальцев

МПК: C04B 18/04

Метки: бетона, гравия, зольного

...На основе полученного зольного гравия через 28 сут после его изготовления приготавливают бетонную смесь.Показатели свойств получаемого зольного гравия и бетона на его основе представлены в таблице.35Способ обеспечивает получение зольного гравия с насыпной плотностью 590-б 10 кг/м, прочностью при сжатиив цилиндре 2,8-3,1 МПа. Зольный гра вий после 1 ч хранения набирает прочность в размере О,Й,5 ИПа а после 5 ч 0,8-1,0 МПа.Бетон.с использованием зольного гравия характеризуется плотностью 1290-1300 кг/мз, прочностью при сжатии 10,6-11,6 ИПа, теплопроводностью 0,30-0,32 Вт/м фС.При взаимодействии с золой быстро- твердеющего цемента "Бесалит" дает значительное количество допопнительных новообразований в виде сульфата" содержащих...

Номер патента: 1596017

Опубликовано: 30.09.1990

Авторы: Мальцев, Мальцева, Погосян, Соловьев

МПК: E02D 3/046

Метки: грунтов, уплотнения

...Горизонтальные телескопические секции 5, 6 и 7, 8 и телескопические балки 10, 11 и 12, 13 закрепляют посредством стопорных приспособлений 15. Затем циклически поднимают и сбрасывают по одному следу составную рамную трамбовку, например весом 40 т. В результате вытрамбовывают траншею под фундаменты прямоугольной формы в плане 4,5 х 9,0 м и глубиной 1,2 м. После окончания работ кран-экскаватор переезжает на новое рабочее место и вьп рамбовывает очередную траншею под фундамент здания.Пример 2. Следует вытрамбовать траншеи под фундамент одновременно для наружных и внутренних стен, имеющие в плане форму, показанную на фиг. 3.Составную рамную трамбовку 4 приводят из транспортного положения в рабочее. Затем между горизонтальными балками...

Номер патента: 1595449

Опубликовано: 30.09.1990

Авторы: Ларичева, Мальцев, Трошкин

МПК: A47C 1/031

Метки: кресло, оператора

...спинки при их установке на каркас, Плечо 17 рычага 14 посредством тяги 18 связано с барабаном 19, уставов- ленном через переходную муфту 20 на выхолном валу привода.Устройство работает следующим обра.зом.При включении привода вращение выходного вала передается через редуктор 8 на ведущие валы 9, при этом беговые дорожки 11 начинают двигаться, вращаясь на валах 9 и 10. Исходное положение переходной муфты 20 - замкнутое, поэтому одновременно с выходным валом начинает вращаться барабан 19, на который при этом нама тываются тяги 18, поворачивая рычаг 14 на оси 15, преодолевая сопротивление пружины 16, причем ведомый вал 10, взаимодействующий через проточки 12 с прорезью 13 рычага 14, перемещается в рабочее положение, под, жимая беговую...

Номер патента: 1595357

Опубликовано: 30.09.1990

Авторы: Горохов, Мальцев, Петерс

МПК: A01B 13/00, A01B 13/08

Метки: агрегат, почвообрабатывающий

...вид сверху; на фиг, 2 - то же, вид сзади.Агрегат состоит из тягового средства 1 с движителями 2 и механизмом навески 3, к которому присоединена рама 4 орудия, На раме 4 установлены рабочие органы 5, имеющие наклонные поперек хода в различные стороны стойки 6. Рабочие органы 5 разМещены рядами, фронтально, рабочие опга(ы 7 и 8 первого ряда установлены попарно, симметрично относительно продольной эертикальной йлоскости симметрии каждого движителя 2, а их стойки 6 наклонены навстречу друг к другу. Во втором ряду, по оси симметрии агрегата, установлен рабочий орган 9 с двумя наклоненными в противо-положные от оси симметрии стороны стойками 6. Сзади одной из стоек рабочего ортана 9 размещен в третьем ряду рабочий орган 10, стойка 6 которого...

Номер патента: 1594490

Опубликовано: 23.09.1990

Авторы: Гладкий, Мальцев, Плаксин

МПК: G05D 7/01

Метки: расхода, регулятор

...14 ручки и контактно связанных с кольцевой канавкой 15 на корпусе 1. Ручка 12 связана также с первой втулкой 8 посредством резьбового стержня 16, обра 35 зующего винтовую пару с резьбовым отверстием на торце первой втулки 8, которая (фиг. 3) соединена с корпусом 1 с помощью пальца 17, уста 40 новленного в отверстиях 18 корпуса 1 и контактно связанного с лыской 19, выполненной на первой втулке 8. Последняя поджата со стороны перегородки 4 пружиной 20.45Регулятор расхода работает следующим образом.Газ поступает на вход корпуса 1, затем во входную полость 2 и череззазор между конической. иглой 7 и калиброванным отверстием в часовом камне 6 попадает в выходную полость 3 и на выход регулятора. Расход газа зависит от величины зазора...

Номер патента: 1594172

Опубликовано: 23.09.1990

Авторы: Альперович, Гольцев, Журин, Зуль, Мальцев, Рыбакова, Юдин

МПК: C07C 311/15

Метки: 2-2-октадецилоксибензоилуксусной, 2-хлор-5-n3, 5-ди-(метоксикарбонил)фенил, 5-ди-(метоксикарбонил)фенокси, аминосульфониланилида-2-3, кислоты

...р и м е р 5, 8,48 г вещества А, папученного по примеру .1,(0,01 г-моль) и 2,8 г диметилового эфира 5-оксиизофталевой кислоты (0,0135 г-моль) растворяют в 24 мл диметилсульфоксида.(0,05 г-моль). Реакционную смесь перемешивают в течение 1,5 ч при температуре в масляной бане 125 С, что сосоответствует температуре реакционной5смеси 115 С, переносят в стакан с200 г льда и 20 мл концентрированнойсоляной кислоты. Выпавший ссадок отфильтровывают, промывают водой дорН=7,0.промывных вод. Остаток высушивают на воздухе. Технический продукткристаллизуют из 20 мл смеси этанол::гексан 2: 1. Выход 5, 1 г (50 Х), т,пл,128-130 С. 3=0,6 (силуфол, этилацетат: гексан 1,3: 1) .Найдено, 7: С 61,83; Н 6,62;И 2,54; С 1 3,12; Я 3,45,С.,Н,С 11,08 .Вычислено, %: С...

Номер патента: 1594029

Опубликовано: 23.09.1990

Авторы: Барсукевич, Мальцев

МПК: B60T 13/68

Метки: привод, средства, тормозной, транспортного, электропневматический

...сигналов, которые поступают от датчиков 10, регистрирующих соответственно величины давлений на выходе секции А тормозного крана и в тормозных камерах 4. При достижении в последних величины давления, равной давлению на выходе секции А тормозного крана, напряжение с электроклапана 18 снимается.В контуре тормозных камер 5 ведомых колес сжатый воздух из ресивера 3 через секцию Б тормозного крана поступает к входным каналам 12 модуляторов 8 (фиг. 3) и далее, отжимая клапаны 14, в выходные каналы 13 и связанные с ними полости тормозных камер 5.Таким образом, происходит затормаживание ведущих и ведомых колес тягача.При возвращении педали тормоза в исходное положение происходит выпуск воздуха из секции тормозното крана 1 и, соответ...

Номер патента: 1590503

Опубликовано: 07.09.1990

Авторы: Агеев, Захаров, Мальцев

МПК: D21H 13/42, D21H 17/10, D21H 17/33 ...

Метки: асбестового, картона, состав

...прочно фиксируются на ней по механизмугетероадагуляции за счет непосредственного контакта.10П р и м е р, Хриэолитовый асбест 5-го сорта со степенью помола 70-80 Ш Р.(100 г) помещают в дезинтегратор, добавляют воду до образования 20-ной концентрации, туда же добавляют диспергатор - 5-ный 15 раствор сульфитно-спиртовой барды (2 г) и аминофосфоновую кислоту (3 г) и проводят роспуск асбестового волокна в течение 3- 5 мин, Для осуществения проклейки асбестовых волокон в дезинтегратор после довательно вводят и перемешивают для равномерного распределения 30 г связующего - синтетического карбоксилатного латекса (5 ф-ная водная эмульсия латекса БСК/3) и 5 г коагулянта - сульфата алю миния. Полученную массу перекачивают в мешалку, снабженную...

Номер патента: 1590204

Опубликовано: 07.09.1990

Авторы: Гринберг, Лобанов, Мальцев, Меркулов

МПК: B23B 27/16

Метки: пластина, режущая

...через боконю р- жущую кромку и ось двугранного )ь, 11 рп работе режущей пластиной в рез рзуд, тирующая силы резания прохо,п, и и большую сторону основания, а мепг ,; сторона выполняет функцию упора дл.ного позиционирования ржущейв резце. 4 ил. режущей кромки 6 и поверхи тью 12, про. ходящей через боковую режущую кромку. 6 и ось 8. Режущая пластина 13 предназначена для использования в сборном резце 14. Она снабжена угловым пазом 15.При сборке резца пластину 13 устанавливают опорной площадкой на ответную часть 16 опорной пластины 17, закрепленной в головке резца и через угловой паз 5 закрепляют пластину прихватом 8. В ответйом резце 19 режуща я пл аст и на 20 закреплена с помощью припоя.В процессе резания все режущие кромки пластины в...

Номер патента: 1587567

Опубликовано: 23.08.1990

Авторы: Мальцев, Павлюченко

МПК: G09B 23/28

Метки: вторичной, катаракты, моделирования, пленчатой

...оболочки глаза по лимбу, полностью удаляют - й хрусталиковые массы и накладывают 6 - 7 (Л швов на разрез в лимбе. Операцию заканчи- О вают наложением непрерывного шва на разрез в слизистой оболочке и введением под слизистую оболочку раствора антибиотиков,ос,П р и м е р. Кролик, После фиксации 4 животного на операционном столе в коньюнктивальный мешок эакапан раствор дикаина 0,25% и раствор сульфацила натрия в 20%, Ретробульбарно введено 2,0 мл 2%- ного раствора новокаина. Наложены фиксирующие швы на веки, прямые мышцы глаза. Глазное яблоко вывихнуто из орбиты и в течение всей операции удерживается фиксирующими швами. Слизистая оболочка рассечена концентрично лимбу в 4 - 5 мм от него на протяжении 10 - 12 мм и отсепарова1587567...

Номер патента: 1585016

Опубликовано: 15.08.1990

Авторы: Алабин, Железнов, Мальцев, Мозолин, Орлов, Прокопенко, Чечин

МПК: B07B 1/40

Метки: вибросепаратор

...Пр,2.н. и Сх.в со Сх.н. йбъединенйе одинаковых фракций приводит к образованию трех фракций5 вместо шести, для вывода которых требуется три выпускных приспособления вместо шести, что позволяет увеличить длину нижнего сита и со ответственно повысить производительностьНа Лиг. 8 и 9 потоки различных фракций, попадающие в плоскость раз,реза (И-И и Ж-Ж), изображены в виде слоя (скоплением точек), а не попадающие в разрез, изображены стрелками; причем Б.1 - блок пирамидально-клинообразных каналов установлен на краю верхнего яруса сита и по линии Ф - Ф, сопрягается с решетомР .2 .впо всей ширине,а полинин Х - Хэ 1сопрягается с днищем, по которому транспортируется Пр,2,в; Б.2 - второй блок пирамидально-клинообразных каналов установлен на краю...

Номер патента: 1583711

Опубликовано: 07.08.1990

Авторы: Дмитриенко, Мальцев, Семенов, Сысун

МПК: F21V 7/08

Метки: прожектор

...выноса излучения из тыльной части отражателя 3, что соответствует расположению фокуса Р 2 на фокальной окружности.Прожектор работает следующим образом.Генерируемое лампой 1 оптическое излучение перераспределяется рабочими зонами 4 и 5 (изображено стрелками) для крайних точек А, В, С соответствующих отражателей.Лучи, исходящие из фокуса Р, совмещенного с концевой частью светящего тела 2 лампы, отражаясь от поверхности кольцевой рабочей зоны 5, собираются на фокальной окружности, проходящей через фокус Р 2 эллипса 6, и далее выходят из15837зо тической системы светового прибора в угле О. Положение фокуса Г (точка пересечения фокальной окружности с плоскостьючертежа) выбирается таким сбразом, чтобыкрайние лучи, исходящие из точек В и С,...

Номер патента: 1583686

Опубликовано: 07.08.1990

Авторы: Гетманенко, Кричмар, Мальцев, Ольховик, Шнайдер

МПК: F16K 7/06

Метки: регулирующее

...3 не контактирует с элементом 5, и его сечение максимально. Это положение не является рабочим, оно служит для промывки эластичного патрубка.Начальным рабочим положением регулирующего устройства является положение, при котором правым краем нажимного элемента 5 патрубок 3 сжат до состояния, показанного на фиг. 2, За счет наличия канавок 4 на опорной поверхности 2 у краев сжатого патрубка 3 образуются два капилляра, сечение которых зависит от профиля канавок. Через эти капилляры осуществляется проток рабочей среды, при перемещении нажимного элемента 5 слева направо с помощью привода 6 длина сжатой части патрубка 3 и, соответственно,5 10 15 20 253035 капилляров увеличивается, в результате чего растет сопротивление потоку. В крайнем...

Номер патента: 1583540

Опубликовано: 07.08.1990

Авторы: Вейнгарт, Мальцев, Мальцева, Погосян, Суворова

МПК: E02D 3/046

Метки: грунтов, уплотнения

...20 котлована.Если требуется увеличить периметр (или диаметр) свайных фундаментов, то на ПОС 10 закрепляют уширительные кожухи (не показаны), Отметим, что устройство можно забивать или погружать в грунт динамическим или вибрационным методом, Первый из них осуществляется путем нанесения ударов молотом сваебойного агрегата, для чего на раме устройства закрепляют наковальню (не показано) .Для погружения устройства в грунт виброметодом его снабжают вибропогружателями, например, на пустотообразователях закрепляют вибропогружатели, отдельно или одновременно погружают сначала ПОС 1 О, затем ПОР 9 и наоборот.Устройство снабжают торцевыми вертикальными ножами (не показано) для обеспечения уплотнения грунта в режиме компрессии и предохранения...

Номер патента: 1582331

Опубликовано: 30.07.1990

Авторы: Завозяев, Мальцев, Пьянков

МПК: H03B 19/00

Метки: импульсов, следования, умножитель, частоты

...сумматора 4. На вторую группу входов сумматора 4 поступает число с выхода регистра 5 памяти (число, эквивалентное предыдущему состоянию управляемого генератора 7). Разность или сумма этих чисел записывается в регистр 5 памяти при поступлении на вход разрешения записи последнего импульса с третьего выхода схемы 9 управления. Этот импульс появляется при приходе К-го выходного импульса на счетный вход счетчика 11 импульсов. Количество импульсов К определяется временем15823 20 задержки, вносимым реверсивным счетчиком 3 и цифровым сумматором 4, Число с выхода регистра 5 памяти поступает на вход цифроаналогового,преоб-5разователя 6 и преобразуется в соответствующее напряжение, которое свыхода цифроаналогового преобразователя б поступает на...

Номер патента: 1580336

Опубликовано: 23.07.1990

Авторы: Бантюков, Ершов, Мальцев, Цивьян, Яценко

МПК: G05F 1/577

Метки: стабилизирующий

...вершины импульса выходного напряжения), Первые входы элементов 17 и 21 регулирования тока являются информационными, вторые входы - управляющими. Формирователи 18 и 22 выходного напряжения и редназначены для задания фронта выходного напряжения регулятора 3 тока при установленном значении сигнала на его первом входе и наклона линейно-возрастающей вершины выходного напряжения регулятора 3, Значение выходного тока элемента 1750 55 регулирования тока определяется сигналом, поступающим на его второй вход (на первый вход регулятора 3 тока), Наклон вершины импульса выходного напряжения определяется выходным током элемента 17 или 21 регулирования тока.Регулятор 3 тока (фиг. 2) работает следующим образом,Сигналы на втором и третьем входах...

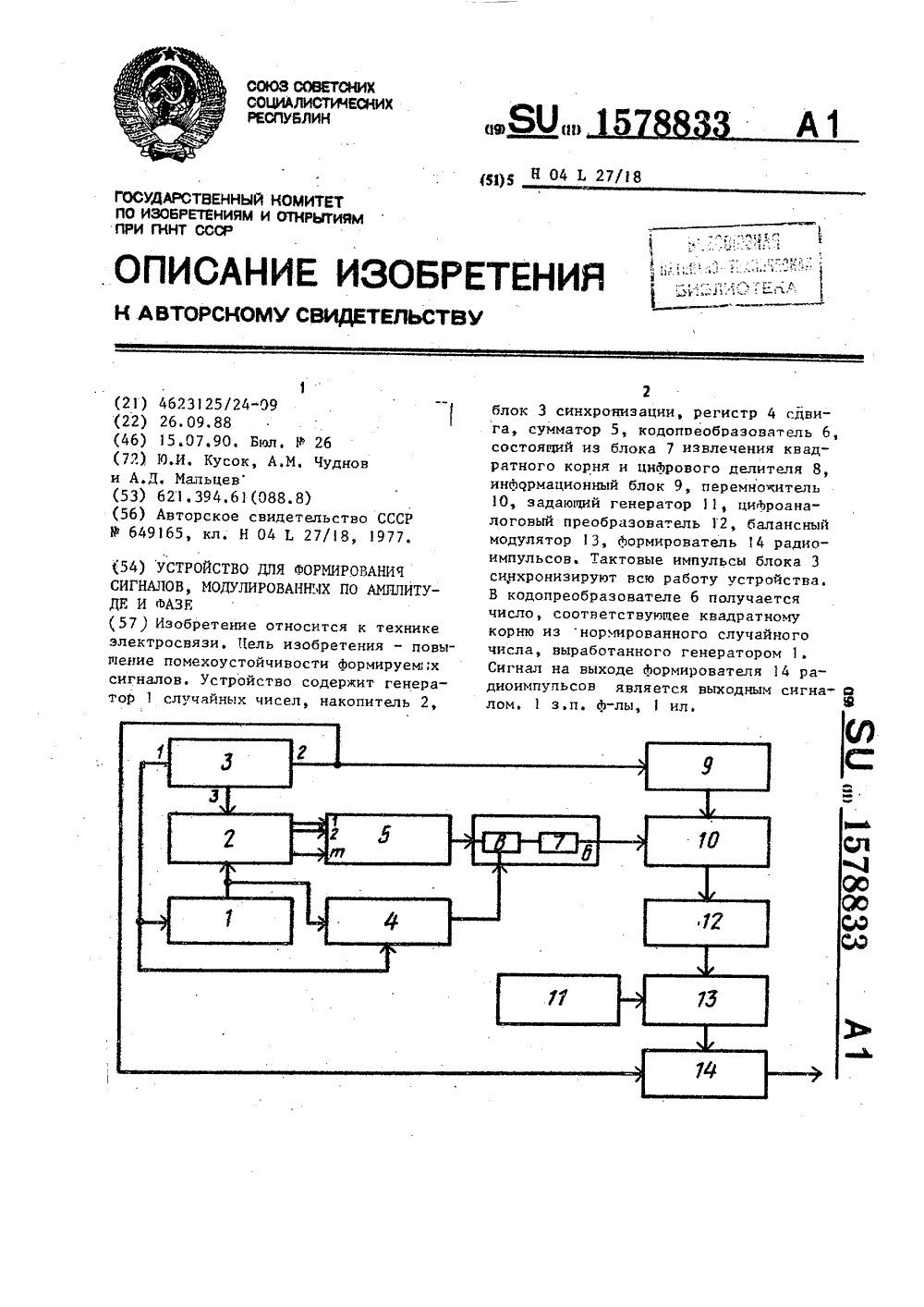

Номер патента: 1578833

Опубликовано: 15.07.1990

Авторы: Кусок, Мальцев, Чуднов

МПК: H04L 27/18

Метки: амплитуде, модулированных, сигналов, фазе, формирования

...устройства.Балансный модулятор 13 предназначендля модуляции несущего колебания задающего генератора 11 сигналом,поступающим с выхода ЦА 11 2.При поступлении тактовых импульсовот блока 3 генераторслучайных чисел вырабатывает. случайные числа(из интервала 0,1), которые поступают на входы накопителя 2 и регист ра 4 сдвига, Накопитель 2 накапливаети чисел (и - количество субэлементовформируемого сигнала и выдает их впараллельном коде на вход сумматора 5.Числа, поступающие от генератора 1в регистр 4 сдвига, накапливаются ивыдаются в последовательном коде напервый вход цифрового делителя 8, навторой вход которого поступает сум- .ма и чисел, выработанных генератором 1, Цифровой делитель 8 осуществлает нормирование .всех и чисел, т.е.каждое из...

Номер патента: 1576704

Опубликовано: 07.07.1990

Авторы: Балабин, Мальцев, Семин, Соин

МПК: F02D 13/06, F02D 17/02

Метки: внутреннего, двигателя, механизм, отключения, сгорания, цилиндров

...а со стороны штанги толкателя установлено пружинноенагрузочное устройство, взаимодействующее с коромыслом при отключенном приводе клапана. Пружина 12 нагруэочного 25устройства нижним торцом закреплена наголовке блока 13, а верхним скреплена спластиной 14,Механизм устанавливается на многоцилиндровом двигателе внутреннего сгорания 30и работает следующим образом.При изображенном на фиг, 1 положенииоси 9 качания коромысла 6 привод клапанаобеспечивает его периодическое открывание и закрывание в соответствии с заданной диаграммой фаз газораспределениядля каждого цилиндра двигателя, При необходимости отключить один или несколькоцилиндров и тем самым уменьшить выходную мощность двигателя в указанных цилиндрах отключают подачу топлива и...

Номер патента: 1576244

Опубликовано: 07.07.1990

Авторы: Анисименко, Гринберг, Елпидифоров, Коньков, Мальцев, Межвинский

МПК: B23B 27/16

Метки: резец

...концом 5, задней частью 6 и стержнем 7 и гайку 8.Опорная поверхность 9 державки 1 выполнена в виде двугранного угла , ребро 10 которого пересекает поверхность отверстия 11 между его осью 12 и упорной поверхностью 13 гнезда державки 1,Форма переднего конца 5 прихвата 4 выполнена ответной форме крепежного паза 3 режущей пластины 2, при этом поверхности, образующие передний конец 5 развернуты относительно оси стержня 7 в направлении по стрелке 14 на угол р 1, равный углу (180 - р), где- величина двугранного угла опорной поверхности 9 державки 1.В рабочее состояние резец приводится следующим образом.Резец в сборе при незатянутой гайке 8 имеет зазор а между задней частью 6 прихвата 4 и упорной поверхностью 13 гнезда державки 1.Режущая...

Номер патента: 1576072

Опубликовано: 07.07.1990

Авторы: Корж, Мальцев

МПК: A01K 1/01

Метки: навоза, транспортирования

...7 с источником сжатоговоздуха и навозохранилищем 8, Камнеуловительная камера 9 установленасоосно приемнику 2 навоза.гРазделяющий отражатель 10 сблокирован с приемником 2 навоза и запорным устройством 3 и установлен соосно с последними, Камнесборное приспособление выполнено в виде кожуха 11,охватывающего приемник 2 и запорноеустройство 3 и примыкающего к трубопроводу 6Разделяющий отражатель 10выполнен в виде перФорированной и .съемной пластинУстановка работает следующимобразом.35 Навоз от животных по сборным каналам 1 поступает в приемник 2 навоза и через него вся масса самотеком на 40 правляется на поверхность перФорированного разделяющего отражателя 10, при этом жидкая и твердая Фракции с мелкими примесями падают через отверстие,...
