Лукин

Номер патента: 1796002

Опубликовано: 15.02.1993

Авторы: Лукин, Харахаш

МПК: E02F 3/92

Метки: волочащееся, грунтозаборное, земснаряда

...не обеспечиваетравномерное снятие слоя грунта в условияхсложного рельефа дна,Целью изобретения являетсяращение загрязнения водоема прзаборе.1796002 Указанная цельдостигается тем, что, каждый наконечник выполнен в виде диффузора с жестко прикрепленной к нему эластичной пластиной со сквозными всасывающими отверстиями и имеющий со стороны забоя косой срез, при этом в месте косого среза пластина в своей верхней части выполнена утолщенной с присоединенным к ней гибким экраном. Устройство снабжено опорными валиками, соединенными с диффузорами посредством штанг.Нафиг. 1 показан общий вид устройства; на фиг. 2 - вид сбоку; на фиг, 3 - разрез эластичной пластины в свободном положении.Грунтозаборное устройство включает диффузоры 1, шарнирно...

Номер патента: 1795344

Опубликовано: 15.02.1993

Авторы: Белянин, Гандзюк, Герчиков, Лукин, Никитин, Никитина

МПК: G01N 3/20

Метки: испытания, неразъемных, пластичность, соединений

...к. плоскости соединения сечения,Поверхность реза обрабатывают абразивными материалами до тех пор, пока соотношение ширины образца 5 к его толщине10 д не будет в пределах от 10: 1 до 15:1. Такоесоотношение Я/д обеспечивает созданиеплоского напряженного состояния в процессе испытаний с соотношением главныхнапряжений п 1/о 2=2.1 г В приготовленном для испытаний образце намечают для испытания локальныезоны с квазиоднородным металлом (фиг,1):1 - металл зоны соединения, 2 - металлграницы различных зон соединения, 3 - ос 20 новной металл, При испытаниях нагрузку(пуансон) последовательно прикладывают вследующих направлениях: сначала параллельно оси металла соединения (-, фиг,1),затем перпендикулярно границе зон соединения (Н, фиг.1), а затем...

Номер патента: 1215481

Опубликовано: 15.02.1993

Авторы: Жуков, Лукин, Цвык

МПК: G01N 21/47

Метки: атмосферной, аэрозоля, оптических, турбулентности, характеристик

...первый из которых коллимирован, прие ма ид через точечную диафрагму,.изме рения нормированной дисперсии флуктуаций интенсивности принятого излучения в каждом из пучков и определе" е и соотноаению диспараметров, о т л и. я тем, что, с целью ости, второй пучок иэируют й посылают одновым по одной и той же рительно промодулироа разных частотах, апьные радиальные разудовлетворяют условиям чающийс повышения точ лучения коллим временно с пер трассе, предв вав на пучки причем их нач меры аи а.Тираа И Государственног о делам изобретени 3035, Москва, Ж-З Филиал ППП "Иатейт", г, Ушород, ул. Проектна цимизировать ошибку, вносимую атмосферной турбулентностью в измеренияТаким образом, Мроме выполнения условия 72 необходимо, чтобы(й. )-У( - о, .Из...

Номер патента: 1793858

Опубликовано: 07.02.1993

Авторы: Казеев, Лукин, Маряхин, Мещанов, Учеваткин

МПК: A01J 9/04

Метки: молока, охлаждения

...и затем выводятся наружу избыточным давлением аэродинамических пластин, В пространстве, ограниченном сетчатым 45 ограждением 17, воздух, поднимающийсявверх, встречается с распыленным хлэдоносителем, поступающим из отверстий(форсунок) рэспылительных труб 7. Таким образом рассасцвэемый аэродинамическими пластинами 8 воздух охлаждает хладоноситель, находящийся в резервуаре 1 и поступающий из распылительных труб 7. Хладоноситель циркулирует по следующему контуру: 55 из отверстий (форсунок) распылительныхтруб 7 потоки хладоносителя перемещаются по сложной спирали, опускаясь внутри сетчатого ограждения 17, затем через открытые люки 36 хладоноситель попадает в резервуар 2. В резервуаре находится расположенный в центральной части экран 3,...

Номер патента: 1792647

Опубликовано: 07.02.1993

Авторы: Дворяковский, Кулагин, Ленюшкин, Лукин, Панкевич

МПК: A61B 8/12

Метки: эхопроктографии

...сразу над симфизом,или на передней промежности, в зависимости от индивидуальных особенностей больного. Ультразвуковое сканирование проводят так, чтобы получить иэображение анального канала и прямой кишки в сагиттальной плоскости. Для получения четкого иэображения аноректального канала на экране под контролем ультразвука корректируется глубина расположения баллончика, и объем вводимой жидкости увеличивают до позыва на дефекацию. Получив изображение аноректального канала в состоянии по1792647 Фоомула изобретения заполняют его жидкостью под эхоконтролем до выполнения просвета кишки, увеличивают количество жидкости до позыва на дефекацию, измеряя при этом длину анального канала и аноректальный угол, затем увеличивают объем жидкости до...

Номер патента: 1791051

Опубликовано: 30.01.1993

Автор: Лукин

МПК: B21C 47/22

Метки: каната, размотки

...(на рис, не показаны). Ролики 17 конуса также съемные и расположенные с возможностью пересечения плоскости горизонтальной платформы, Ролики 5 и 17 соответственно платформам и конуса выполняются малыми по массе и диаметру относительно стола и поэтому обладают низкой инерцией вращения,Стол устройства служит для монтажа на нем платформы и конуса и установки на ролики 5 платформы бухты 18, Конус с роликами 17 служит для размотки каната с бухты. От проворачивания конус удерживается проушинами внутреннего обода 6, от поднятия по оси стола - фиксацией его пальцем 19, Сам палец 19 на стойке 9 в ее отверстии 10 (фиг, 4) фиксируется шплинтами 20 (фиг.2), Стопоры 21 (фиг. 1) служат для фиксации роликов 5 платформы,Позицией 22 обозначен барабан...

Номер патента: 692358

Опубликовано: 30.01.1993

Авторы: Емалеев, Лукин, Миронов, Покасов, Сазанович

МПК: G01N 21/41

Метки: масштабов, неоднородностей, оптических, прозрачных, средах

...для измерения С 2.3Целью изобретения является повышение эффективности оценки величинымасштабов неоднородностей в прозрачных средах.Поставленная цель достигается тем;что измеряют на одной и той же трассе отношение дисперсий флуктуацийразности фаз одновременно между двумя парами когерентных оптическихпуцков, разнесенных на различные рас"стояния в плоскости перпендикулярнойнаправлению распространеййя, "". 40Известно, что изменения фазы оптицеской волны более цувствительны кнеоднородностям показателя преломления по сравнению с амплитудой. Этопозволяет полуцить значительную велицину дисперсии разности фаз междублизкорасположенными пучками при наличии мелкомасштабных неоднородностей. В этой связи нет необходимостиизмерять малые величины...

Номер патента: 1261440

Опубликовано: 30.01.1993

Авторы: Беленький, Лукин, Слободян

МПК: G01N 21/47

Метки: дистанционного, канала, расстояния, рефракционного, фокусного

...11 "-,гроСТ 3 Я ДЛН ИЗЯЕа 111 0 Г ГР)(стони)15 0)еф);я(1.ц)г,г) ( ; Кя ,; 1 г О"стпо содеог;.,Гг п)зср ;11 .)ТОЧИКОИ ОЦ 1 Г".)Кс :З г; сробьекии 2,. О);игт;г),-ц) оцггВ)")1;, ГПуцок С ЗЙЯП 511 тгг:1 15511 Я 1 Е 1" )1 ( "10);цй)Я 010 (Ц)ОН Г( "3 1 РО(1 И,Г 1; :1:Х " Е"рез исследу )ю, ре 1)1)01)цц:; (я.г .".НЯ ДИЯ)Р;.1;(.,уа Г.;г,,; А ),(- погц 1 т(си г) о)пП)Р",ц цк1 гб)Пз ".яПИЙ Г)ПТ 1 ГГ 11. С .". 1: .; 1,;1 Г,котО)ь)ц гступкот Я г:1.цге, бОсу)цест)11151)ц)11 ячВ "гПукО яНИГ" СИТЦ Г 3 Я ДО 1) Г )15 Г 1)ГЬ100. Ц 1"мо)т 3 ла ус гз 1)л 1. ) б)1)) ( .1Пч"ДЕЦ(ПИ) СЯЯЯг:.;)4. 1;ЗЯУ)Г Гя"и )0.) ЬСКТ 1 В .:. С)Л. Я) 1 ).О .)До 3 (КО Ог 1 гг) ГгОб)разбг 5)(51 с 11" Ля 1 гц 1;,г;я ) 01,: 0-1,ф О К у С и 0 Е р ЯС С Т 0 Л И И С 1 1 ;. Г 1 Эу(Л...

Номер патента: 1790715

Опубликовано: 23.01.1993

Авторы: Беляев, Камнев, Лукин

МПК: F22B 29/12

Метки: блока, парогенератором, прямоточным, пуска

...3 и пароводяную 2 поверхности нагрева 30и задвикку 4, узла регулирования температуры пара, состоящего из байпасной линии5 и регулируемого вентиля 6, линии 7 подвода перегретой воды, включающей дроссельный клапан 8, и соединенной с сепаратором 359, линии 10 отвода воды с дроссельным клапаном 11, линии 12 сброса пара, соединенной через дроссельный клапан 13 также ссепаратором 9, Устройство содержит такжедополнительный сепаратор 14 и конденсатор 15.Устройство для пуска блока с прямоточным парогенератором работает следующимобразом.После заполнения парогенератора водой установления прокачки ее по контурупароводяной тракт 1 - сепаратор 9 - конденсатор 15. Встроенная задвижка 4 закрыта,В пароводяном тракте 1 устанавливается рабочее давление...

Номер патента: 1787031

Опубликовано: 07.01.1993

Автор: Лукин

МПК: A61K 33/10

Метки: гриппа, заболеваний, лечения, острых, профилактики, респираторных

...веществом, большаячасть микробов уничтожается, а оставшаясячасть вы мы вается на ружу.Промывание носоглотки не противопоказано; при хроническом, атрофическом аллергическом и вазомоторном ринитах; при озене носа; при хроническом назофарингите, при хроническом и остром (с осторожностью) фарингите; при хроническом и остром(с осторожностью) тонзиллите; при хроническом и остром ларингите и других осложненных случаях.Промывание осуществляется с помощью резиновой груши малого размераили любого другого распылителя. Особоевнимание обращается на то, чтобы промывная жидкость не попала в евстахиеву трубу, особенно при проведении процедуры в домашних условиях,Носовое промывание противопоказано; при острых катаральных воспалительных...

Номер патента: 1785906

Опубликовано: 07.01.1993

Авторы: Герасимов, Елисеев, Казимирчик, Лукин, Шауфлер

МПК: B28B 7/24

Метки: кассетная, линия, строительных

...16,На подвижных звеньях 15 закреплены Т-образные анкеры 45 17, а внизу стоек 8 установлены Т-образныеанкеры 18.Механизм 5 сборки и распалубки пакетов содержит нижнюю раму 19, верхние захваты 20 Т-образных анкеров 17, 50 вертикальные стойки 21, гидроцилиндры 22,штоки которых выполнены взаимодействующими с толкающей рамой 23, снабженной катками 24, установленными на направляю- .щих 25 нижней рамы 19. Нижние концы вер тикальных стоек 21 приварены к нижнейраме 19, а верхние попарно к верхним захватам 20.Нижняя рама 19 выполнена с захватами26 Т-образных анкеров 18 и снабжена катками 27, установленными на рельсовых направляющих 28, проходящих вдоль торцов пакетов 4,Захваты 26 сориентированы горизонтально, а захваты 20 -...

Номер патента: 1785876

Опубликовано: 07.01.1993

Авторы: Блумс, Бычковский, Лукин, Озолиньш

МПК: B24B 9/08

Метки: дна, станок, стеклоизделий, шлифования

...держатели 18 стеклоизделий, каждый из которых выполнен в виде скобы, боковые стенки "а" которой соединены основанием "б". В последнем и в стенке скобы, противолежащей основанию, выполнены отверстия, первое из которых и редназначено для размещения стеклоизделий, а другое - для прохождения соответствующего штока 19,Штоки 19 снабжены закрепленными головками 20 с эластичными вставками 21, выполненными в виде профилированных шаблонов,Штоки 19 входят в соединение с пневмоцилиндрами 22,Кран золотника 23 предназначен для включения и подачи воздуха в пневмоцилиндры 22. Штоки 19 установлены с возможстеклоизделий включают электродвигатель14 на подъем штоков 19, которые выводятголовки 20 из отверстия держателей 18, освобождая стеклоизделия, 4 ил....

Номер патента: 1784481

Опубликовано: 30.12.1992

Авторы: Гусинский, Лукин, Ставров, Фадеев

МПК: B21D 43/00, B30B 11/28

Метки: линия, роторная, штамповки

...фиг. 4 - разрез инструментального блока;на фиг. 5 - конструкция силового копираРоторная линия для штамповки деталейиз непрерывного материала содержит общую станину 1 и верхнюю плиту 2, стянутыеетяжками 3. Станина 1 снабжена неподвиЖными направляющими 4, с которыми имеютвозможность контактирования блоки 5, несущие штамповочные йнструменты, механизм приведенйя в действиекоторыхвыполнен ввиде" по меньшей мере двух пардополнительных силовых копиров 6-9, жестко закреплейных в верхней плите 2 стани-ны 1.По приводнымнаправляющим 10осуществляется подача в линию лент 11 исходного материала,Четыре спаренные звездочки 12 связаны через муфты (не показаны) с общим приводомлиййи, размещенным внизу станинй1 и состоящим из электродвигателя 13,...

Номер патента: 1784357

Опубликовано: 30.12.1992

Авторы: Арендателев, Лукин

МПК: B21D 24/10

Метки: буферное, вытяжному, штампу

...вспомогатель-хняя. 5," Расстояние между ниминой траверсы;:; .: ; .: , . увеличивается, а усилие, создаваемое-упруРн - шаг винтовой пары нижней части 5 гим элементом 8 и воспринимаемое прижи-штока. .. ,-: - .,;: .;: .","-. " мом 11; йостепенно уменьшается. В концеНа, чертеже йэображен главный вид рабочего хода"усилие прижима достйгает .штампа,.:.,".;.:,:-" " :обусловленйогоминимума ипроцесС выУстройство-содержит:жестко эакреп-"тяжки заканчивается. лейный нанеподвижной плите 1 пуансон 2; 10 ; Предлагаемое буферное устройства кматрицу 3, шток,установлейнйй вуглубле, вытяжному штампу имеет поеышеннув же-,нии: плйты. соосно с пуансоном 2 с.возмож-. :сткость"за счет" исключения многозвенногойостью поворота на опорах качения 4,:...

Номер патента: 1780690

Опубликовано: 15.12.1992

Авторы: Волкова, Губарева, Колимбет, Лукин, Магомедов, Медведева, Олейникова

МПК: A23G 3/00

Метки: зефирной, массы, производства

...об/мин в течение 4 мин, а затем сбивают при частоте вращения.мешалок 240 об/мин и давлении сжатого воздуха 0,21 МПа в течение 3,5 мин. За 30 с до конца сбивания в сбивальную камеру дозируют 0,376 кг молочной кислоты с массовой долей сухих веществ 40под давлением сжатого воздуха 0,23 МПа.Полученная зефирная масса при темпе- ратуре 63 С имеет массовую долю сухих веществ 76 , объемную массу 430 кгlм,. з титруемую кислотность (в пересчете на яблочную кислоту) 0,750 , активную кислотность рН =3,18, дисперсность воздушных пузырьков 2-54 мкм,В полученной массе расход пектина был сокращен на 50 %, масса хорошо формовалась при отсадке; после выстойки соответствовала ГОСТ 6441-77.П р и м е р 3. Предварительно готовят яблочно-пектиновую смесь из...

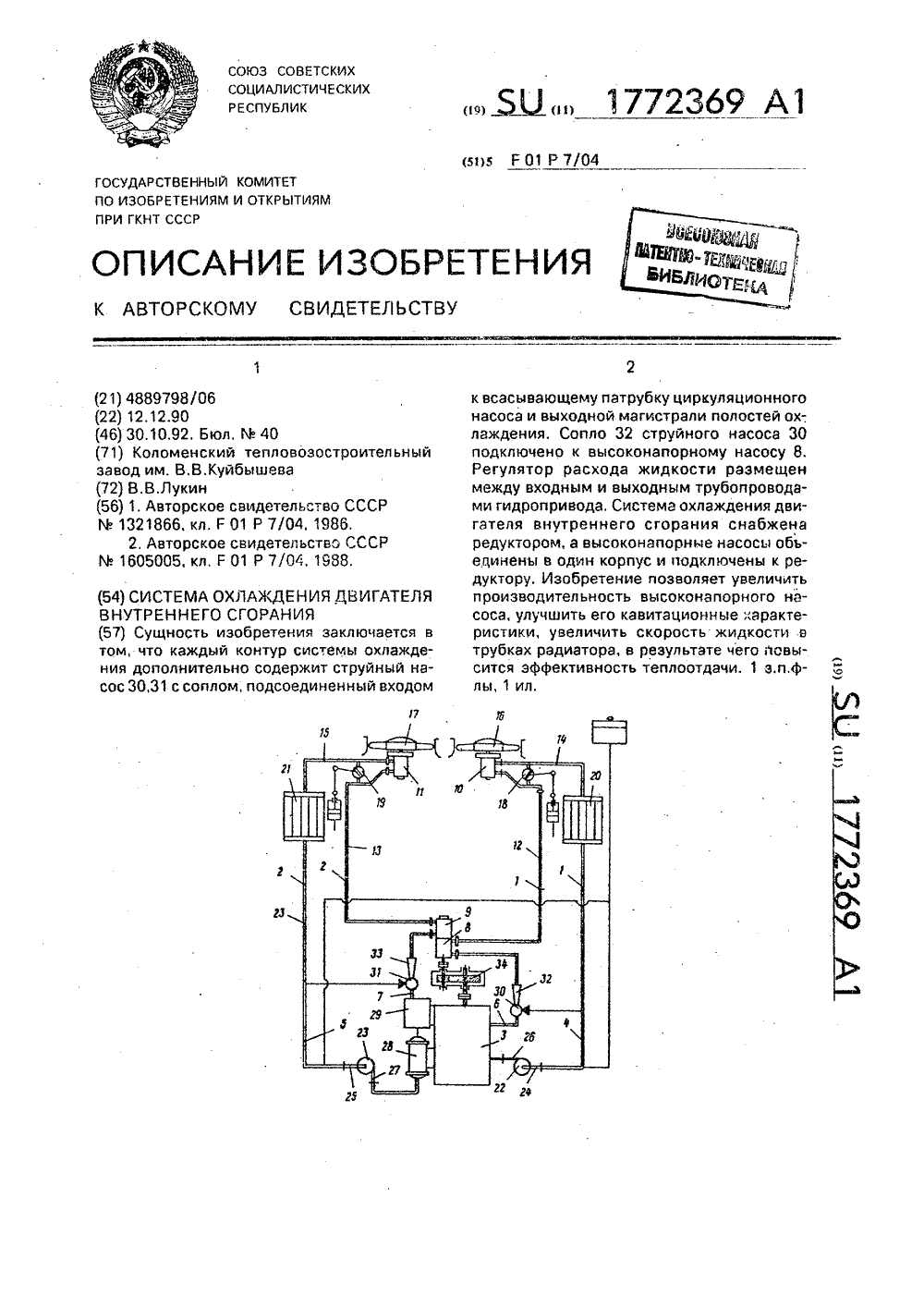

Номер патента: 1772369

Опубликовано: 30.10.1992

Автор: Лукин

МПК: F01P 7/04

Метки: внутреннего, двигателя, охлаждения, сгорания

...охлаждающей жидкости, Каждый из контуров включает последовательно соединенные полости охлаждения двигателя с входными 4,5 и выходными 6,7 магистралями, высоко- напорные насосы 8,9, регулируемые гидро- приводы 10,11 с входными 12, 13 и выходными 14,15 трубопроводами, вентиляторы 16,17, регуляторы расхода жидкости 18,19, радиаторы 20, 21 и циркуляционные насосы 22, 23 со всасывающими 24, 25 и нагнетательными 26,27 патрубками, Охладители масла 28 и наддувочного воздуха 20 установлены в дополнительном контуре 2, Каждый контур содержит струйные насосы 30, 31 с соплами 32, 33. Входы струйных насосов подсоединены к всасывающим патрубкам 24, 25 циркуляционных насосов 22, 23 и к выходной магистрали полостей охлаждения, Сопла 32, 33...

Номер патента: 1772103

Опубликовано: 30.10.1992

Авторы: Лукин, Милицин, Насакин, Чернихов, Шевницын, Шкуро

МПК: C07C 253/30, C07C 255/61

Метки: 2-аминобензонитрила

...реакционной массы с использованием в качестве основания карбоната натрия. Суть процесса можно изобразить следующими уравненияминнг нси ф згпс +гн о с "г г ннг нс ннгг ( загса, - г + глас+сог+г 1 гофнсФ Вместо высаливания хлоргидрата 2- аминобензонитрила избытком соляной кислоты и последующей нейтрализации проводят нейтрализацию, карбонатом натрия непосредственно реакционной массы, Новый способ позволяет исключить применение более дорогого двуххлористого олова. Предложенный способ исключает. дополнительную стадию выделения кристаллического гидрохлорида 2-аминабензонитрила, Сокращается время проведения процессс,. В новом методе применяется в качестве растворителя толуол, что исключает дополнительную сушку раствора...

Номер патента: 1772095

Опубликовано: 30.10.1992

Авторы: Бикбаев, Ерофеев, Лукин, Манухов, Селяев, Соломатов, Фельдман, Черкасов, Яшков

МПК: C04B 28/02

Метки: бетонная, смесь

...в нормальных условиях; 1 сутки в формах и 27 суток после распалубливания, Затем проводят физико-технические испытания.Составы полимерцементных смесей; Ю даны в табл. 1, результаты испытаний в; С) табл, 2. ОИенияч сится.к составам беет быть использовано оительных изделий и Изобретение отно тонных смесей и мок для изготовления стр конструкций,Цель изобретения менной прочности, би рующих свойств. Характеристики и алов:повышение призойкости и демпфиользуемых мате именяют с ртландцем е связующего ю диановую, и яемый аминосласоответствует Т золу получают сж меторождения. П а содержит, О/,: Я ,18; СаО 16 2; Мд нцефенольный У 38,30922-83.иганием горюо химическому 02 49,4; А 203 01,7; К 202,59; формула изобрет Бетонная смесь, вклю...

Номер патента: 1424477

Опубликовано: 07.10.1992

Авторы: Землянов, Лукин, Синев

МПК: G01N 21/47

Метки: бесконтактного, каналов, оптический, расстояния, рефракционных, фокусного

...Пучок лазерного излучения от источника 1 через коллиматор 2 с переменной диафрагмой 3 пооыпается в ре" Фракционный канал 4 по его оптичесе кой оси 5. После прохождения некото" рого расстояния в рефракционном канале зондирующий пучок иэ"за рефракции выходит иэ канала и .принимается фото.риемником 6, находящимся, например, на подвижной площадке (см. Фиг. 1), Диафрагмой Э производится увеличение диаметра зондирующего пучка до тех пор, пока сигнал от Фотоприемника б не начнет быстро расти, тогда блок 7 управления включит привод 8, который будет перемещать фотоприемник Ь вдоль. канала до получения максимального сигнала от приемника б, после чего при помощи шкалы 9 измеряется рассто ,янйе от источника 1 зондирующего иэ" ,лучения до...

Номер патента: 1760493

Опубликовано: 07.09.1992

Автор: Лукин

МПК: G02B 6/24

Метки: волоконно-оптических, разветвителей

...4 и 5 выполнен с возможностьюперемещения вдоль продольной оси устройства и оснащен винтовой передачей 9 и10 и приводом 11 и 12. Между манипуляторами 4 и 5 смонтирован нагревательныйэлемент 13, выполненный в виде электродов, закрепленных в держателях 14, установленных в корпусе 15. Нагревательныйэлемент 13 снабжен механизмом перемещения в вертикальной плоскости, состоящим из подпружиненной втулки 16, жесткосоединенной с корпусом 15, насаженной настержень 17, и эксцентрика 18, являющегося упором для подпружиненной втулки 16, 15которая фиксируется в нужном положениивинтом 19, Корпус 15 оснащен защитнойкрышкой 20 с защитным козырьком 21 иблокирующим микровыключателем 22, предохраняющим оператора от случайного касания...

Номер патента: 1759409

Опубликовано: 07.09.1992

Авторы: Балашев, Бахшиев, Валенцев, Лукин, Шаповал

МПК: A61B 17/60

Метки: апаарат, компрессионно-дистракционный

...10 подпружинен. Каждый спицедержатель 3 и 4выполнен в виде основания 12 с резьбовымстержнем 13, имеющего сферическую полость 14 и расположенные в ней сферические вкладыши 15, имеющие отверстие 16под спицу 5, Кольца 1 и 2 могут быть выполнены из разьемных дуг 17 и 18 (см, фиг.4).Аппарат может снабжаться манжетой 19,присоединяемой к опоре 1 или 2 с помощьюстяжек б.Применяют аппарат следующим образом.При переломе, например, бедреннойкости выше перелома поверх мягких тканейнакладывают манжету 18. Раскрывая разьемные дуги 17 и 18,устанавливают кольцо 1на конечность. Устанавливают в прорезикольца 1 и манжеты 19, стяжки б и спицедержатели 3, соориентировав последние подсоответствующее направление спицы 5.Устанавливают спицы 5:в...

Номер патента: 1758271

Опубликовано: 30.08.1992

Авторы: Аляпышев, Басистый, Довженко, Катаев, Лукин, Пономарев

МПК: F02M 47/02, F02M 59/44

Метки: двигатель, дизельный, подачи, топлива

...ТНВД.Система подачи топлива "СИГМА" работает следующим образом,При работе ТНВД, при нахожденииплунжера 22 (фиг. 2) в НМТ, топливо заполняет надплунжерное пространство черезвпускное-отсечное окно 15, подаваемоетопливоподкачивэющим насосом в полость 17 наполнения-отсечки через отжатый обратный (перепускной) клапан 18 и45 канал 16 (фиг, 2),При движении плунжера 22 к ВМТ, доперекрытия отсечной кромки 14 впускноеотсечное окно 15 канала 16, плунжер вытесняет топливо иэ надппунжерного йространства5 О через окно 15 в канал 16, сообщающий впускное-отсечное окно втулки плунжера с полостью наполнения-отсечки и снабженный- обратным клапаном 10, последний закрывается. В результате начальное давление Рнач в55 канале 16, дополнительном...

Номер патента: 1757117

Опубликовано: 23.08.1992

Авторы: Беляков, Лиференко, Лукин, Марков, Молькин, Толстихин

МПК: H04L 25/40

Метки: бинарной, информации, передачи

...поступающего на его О-вход кода цифровой суммы группы в течение(гп+ 2) тактов и формирует на своем выходе сигнал (фиг. 2 Ь) -код цифровой суммы группы, показывающий количество информационных логических единиц в группе из(гп+2) бит, Далее код цифровой группы суммы (фиг. 2 п) поступает на первый вход второго сумматора 14 по модулю два. на второй вход которого поступает код текущей цифровой суммы, сформированный вторйм компаратором 11. Сложив по модулю два сигналы, проходящие на вход, второй сумматор 14 по модулю два 30 формирует сигнал (фиг, 2) инверсии либо отсутствия инверсии сигнала (фиг. 2 Ф), поступающего на первый вход первого сумматора 6 помодулю два, в зависимости от. соотношения кода цифровой суммы группы и кода частота В, равная...

Номер патента: 1756876

Опубликовано: 23.08.1992

Авторы: Лукин, Рубинов

МПК: G06F 3/00

Метки: изображения, коррелятор, оптоэлектронный

...тока, определяется сопротивлением участков ФР-слоя 1, т,е, зависитот величины освещенности его поверхности, Таким образом, опорное изображениепреобразуется в эквивалентное ему распределение нагретых участков ТР-слоя 2. Поскольку сопротивление ТР-слоя 2однозначно определяется их температурой,то температурному портрету опорного изображения соответствует адекватная картина распределения сопротивления ТР-слоя 402.Коррелятор обладает определеннымвнутренним усилием, поскольку протекающий ток вызывает нагрев терморезистора и,соответственно, уменьшение его сопротивления, что уменьшает общее сопротивлениепротекающему току и (при постоянном питающем напряжении) увеличение тока. Этотпроцесс стабилизируется при каком-то значении тока,...

Номер патента: 1756469

Опубликовано: 23.08.1992

Авторы: Арефьев, Лукин

МПК: E02F 3/88

Метки: грунтозаборное, землесосного, снаряда

...и размещенным на его входе.Оснащение устройства источником магнитного поля, охватывающим корпус грунтового насоса, обеспечивает пронизывание потока смеси в корпусе насоса магнитным полем. Сапропель естественной влажности представляет собой крупнодисперсный коллоидный раствор, в котором дисперсные частицы твердой фазы имеют отрицательный заряд. На заряженные частицы можно воздействовать магнитным полем, Доказано, что при воздействии магнитным полем на неньютсновскуо жидкость (к которой относится и сапропель естественной влажности) изменяется ее текучесть. Изменением напряженности магнитного поля можно.управлять движением неньютоновской жидкости за счет изменейия ее текучести, При увеличении напряженности магнитного поля, действуощего...

Номер патента: 1755240

Опубликовано: 15.08.1992

Авторы: Лукин, Матвеев

МПК: G02B 5/32, G03H 1/04

Метки: вогнутых, голограммных, дифракционных, записи, настройки, подложках, решеток, устройства

...9. По центру синтезированного голограммного оптического элемента 4 установлен датчик положенйя 10,Способ осуществляют следующим образом. В устройстве для записи голограммных дифракционных решеток в положение зэготовки со светочувствительным слоем, на котором предстоит записать решетку, устанавливают синтезйровайный голограм- мный оптический элемент 4, таким образом., чтобы сформировать автоколлимационное 15 изображение первого точечного источника излучения, что соответствует положению синтезирОванного голограммного оптического элемента 4 (фиг. 3), Положение первого источника излучения фиксируют на 20 расстоянии 1 с помощью, например, ножа фуко. Это реализуют следующим образом. Сходящийся пучок излучения от синтезированного...

Номер патента: 1751055

Опубликовано: 30.07.1992

Авторы: Васин, Вотяков, Колесов, Лукаш, Лукин, Орлов, Храпков

МПК: B65B 3/04, B65B 3/12

Метки: блокировочное, наполнительной, роторной

...верхний орец тары, на верхней поверхности диска укреплен упор, причем рычаги и упор размещены на диске с возможностью поочередного контакта с копирами.На фиг. 1 показан щуп наличия банки - диск с рычагами: на фиг, 2 - то же, вид сверху; на фиг, 3 - нэполнительнэя машина, общий вид; нэ фиг, 4 - сечение А - А нэ фиг.3, схема управления кранами; на фиг, 5 - сечение Б-Б на фиг, 3,Блокировочное устройство содеркит диск 1, установленный на скользящих шлицах 2 на сопле 3 крана мерника 4, на диске неподвижно укреплень 1 рычаги 5 и 6 с роликами 7 и 8, расположенные один по отношению к другому так, что положение окончания контакта одного рычага со своим копиром соответствует положению начала контакта другого рычага со своим капиром; на нижней...

Номер патента: 1580999

Опубликовано: 30.07.1992

Авторы: Землянов, Лукин, Синев

МПК: G01N 21/47

Метки: каналов, оптический, расстояния, рефракционных, фокусного

...б управления приводам 7, перемешающе-55 га фотаприемник 4. Устройства содержит также привод 8 длл вращения диафрагмы 3 к шкалу 9 для измерения рясу. стояния ат тачки приема рассею ного излучения до тбчки посылки зондирующего пучка,Устройство работает следующим образом, Лазерное излучение от источника 1 через коллиматор 2 с переменнойщелевай диафрагмой 3 посылается в рефракционный канал 10 по его оптической оси. После прохождения некоторогорасстояния в рефракционном канале зондирующий лазерный пучок иэ-за рефракции выходит иэ канала и принимаетсяФотоприемником 1, находящимся на подвижной платФорме 5, Диафрагма 3 увеличивает:, диаметр зондирующего лазерного пу 4 ка до тех пор, пока сигналОт фотоприемника ч не начнет быстрорасти, тогда...

Номер патента: 1749529

Опубликовано: 23.07.1992

Авторы: Вальдман, Лукин, Шокуров

МПК: F02M 35/02

Метки: внутреннего, воздухоочиститель, двигателя, сгорания

...фиг, 2 - фрагмент уплотНИТЕЛЬНОЙ ПЛЭСТИНЦ,Воздухоочиститель для двигателя внутреннего сгорания годержит корпус 1 с выходным 2 и вхОдным 3 патрубкэми,фильтругощий элемент 4 с торцовыми уплотнительными пластинами 5 с уплотнительны-,ми выступами 6, расположеннымикОнцентрично, и прижимной элемент 7, Вы, пблненный В Виде стакана 8, и прижимаю"щий фильтрующий Влемент 4 к корпусу 1при помощи резьбового соединения 9, Уплотнительные выступы 6 имеют разную вцсоту, увеличивающуюся от периферии кцентру. Стакан 8 выполнен перфорированным за одно целое с корпусом 1 и снабженв зоне перфораций 10 предохрэнительньмчехлом 11.Воздухоочиститель работает следующим образой,Всасываемцй двигателем воздух черезвхоцной патрубок 3 очищается в фильтрую щем...

Номер патента: 1602172

Опубликовано: 23.07.1992

Автор: Лукин

МПК: G01N 21/47

Метки: канала, лазерный, рефракционного, характеристик

...канала 10,т.е. по его оптической оси. Он про 1602172ходит 1 ереэ коллиматор 3 и принимается фокусирующей линзой 5 с Фокус" ным расстоянием Р , При помощи экрана 7 определяют положение плоскости резкого изображения и измеряют расстояние 111 от Фокальцой плоскости линзы до плоскости изображения. Второй пучок от источника 2 зондирующего Йзлучеция посылают в рефракционный щ1(анал 10 под углом (.Р , близким к .0 1( оптической оси 9, Он проходит через коллиматор 4 и принимается фокусирующей линзой 6 с фокусным расстоянием 1 . При помощи подвижнойго экрана О определяют положение плоскости резкого изображения и измеряют Расстояние от Фокальной плоскости до плоскости резкого изображения Ь . По величинам Ь исудят об искомых 20 Параметрах,...
