Лукин

Номер патента: 664118

Опубликовано: 25.05.1979

Авторы: Емалеев, Лукин, Покасов, Селиванов, Тартаковский

МПК: G01R 25/00

Метки: диапазона, оптического, следящий, фазометр

...оптический смеситель; один из выходов которого соедополнительный к выходу фазового компенсатора, выход Фазового модулятора соединен с входом оптического смесителя, выход которого через Фотоприем" тем, что, с целью повышения точностиизмерения, он снабжен первым и вторым селективными Фильтрами, электроннолучевой трубкой со светонепроницаемой маской с радиальной щелью, Фото"Детектором, усилителем, блоком выдером, причем выход полосового усилителя через первый и второй селективные Фильтры соединен соответственнос первым и вторым входами электроннолучевой трубки со светонепроницаемой торой раэМещен Фотодиод, сбединенныйчерез усилитель с одним из входов коммутатора и инвертора, выход которого присоединен ко второму входукоммутатора,...

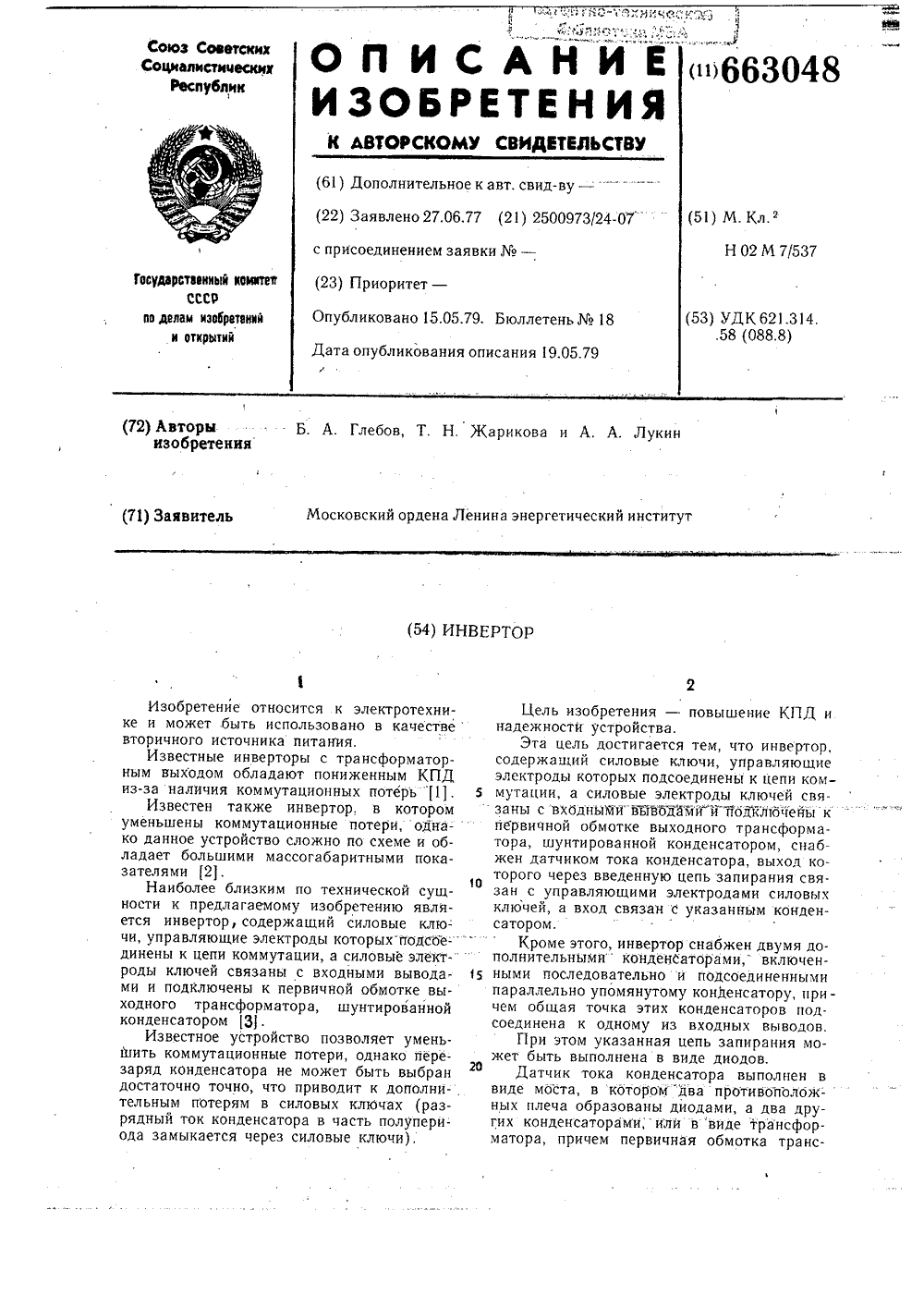

Номер патента: 663048

Опубликовано: 15.05.1979

Авторы: Глебов, Жарикова, Лукин

МПК: H02M 7/537

Метки: инвертор

...на вторичной стороне трансформатора 9, ток обмотки 7 не может мгновенно измениться. Поэтому ток, равный разности между током обмотки 7, который до момента начала запирания транзистора 3 был равен току коллектора, и уменьшившимся током коллектора, замыкается через конденсатор 15 и обмотку 8.Обычно обмотки 7 и 8 наматываются вдва провода, и величиной индуктивности рассеяния между ними можно пренебречь. Вследствие этого изменение потенциалов на коллекторе транзисторов 3 и 4, связанных через конденсаторную цепь 15, происходит на равную величину, но противофазно: потенциал на коллекторе транзистора 3 повышается, а на коллекторе транзистора 4 - понижается.Понижение потенциала на коллекторе транзистора 4 вызывает протекание тока через...

Номер патента: 661206

Опубликовано: 05.05.1979

Авторы: Космодемьянский, Лукин, Михайленко

МПК: F26B 3/12

Метки: вихревая, распылительная, сушилка

...через сопла 2. В сушильной камере образуется закрученный высокотурбулизированный поток с наиболее развитым полем скоростей в центре. Для этого диаметр патрубка 5 выбирается из расчета 0,1 - 0,2 величины диаметра корпуса 1. Скорость движения потока на периферии, у стенок корпуса 1, в 4 - 7 раз меньше; чем в центре камеры. Вторичныйпоток теплоносителя поступает через сопла4 и сводит вращение периферийной части основного потока в месте наибольшего налипания частиц на стенки корпуса к минимуму. Центробежные силы, увлекающие частицы материала к стенкам камеры, наиболее значительны в центральной зоне камеры и минимальны у стенок, В то же время радиальная составляющая скорости движения "газового потока мало изменяется по радиусу камеры (кроме...

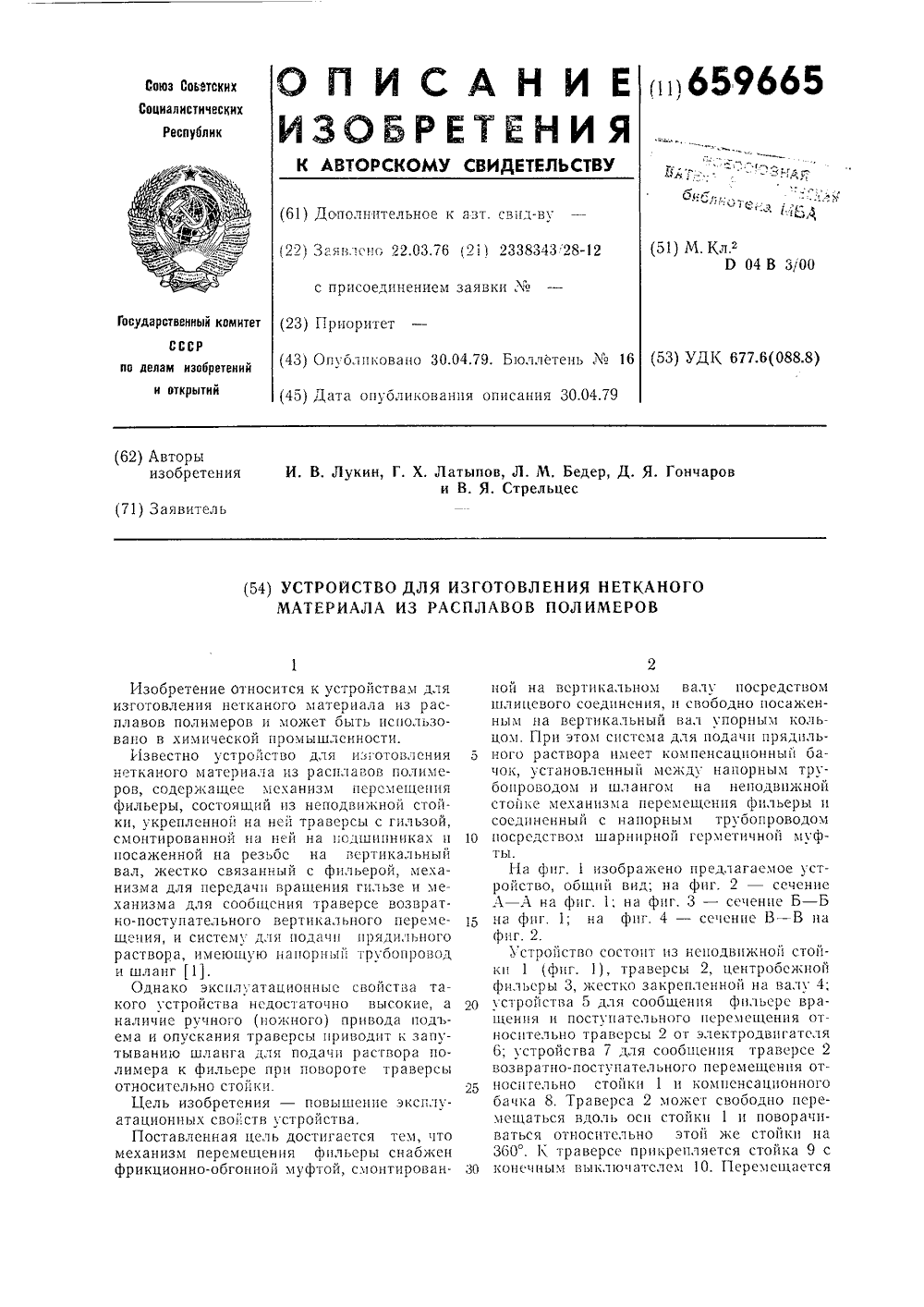

Номер патента: 659665

Опубликовано: 30.04.1979

Авторы: Бедер, Гончаров, Латыпов, Лукин, Стрельцес

МПК: D04B 3/00

Метки: нетканого, полимеров, расплавов

...комбинированная фрикционно-обгонная муфта, которая состоит из обоймы 29, корпуса 30, пружины 31, роликов 32, упорной шайбы 33, шарика 34 и болта 35. Корпус 30 закрыт крышкой 36 и с помощью вилки 37 соединен со стойкой 9.Обойма 29 в своей верхней части снабжена пазами (фиг. 3), в которых установлены ролики 32 обгонной муфты, Нижняя часть обоймы 29 выполнена конусной и входит в конусное отверстие корпуса 30, пружина 31 создает необходимое усилие для работы конусной фрикционной муфты.Шарик 34 устанавливается в гнездо в головке болта 35 и прижимается пружиной 31 к крышке 36, уменьшая таким образом 5 1 О 15 20 25 зо 35 40 45 50 трение между подвижными и неподвижными частями.Показанный на фиг, 4 компенсационный бачок снабжен патрубком для...

Номер патента: 659360

Опубликовано: 30.04.1979

Авторы: Иванов, Лукин, Лысенко

МПК: B23Q 7/10

Метки: ориентации

...которого является базирующим упором 16, силовой пружины 17, цанги 18, выполненной с кольцевым выступом 19, по величине и конфигурации соответствующим отличительному признаку ориентируемой детали. Цанга имеет возможность перемещения в осевом направлении за счет регулировочного винта 20 с фиксацией в требуемом положении стопорным винтом 21. Штырь 15 удерживается от выпадания из радиального отверстия транспортного ротора 12 винтом 22, Цанга 18 устанавливается и фиксируется таким образом, что кольцевой выступ 19 располагается непосредственно у базирующего упора 16 штыря 15. Подводящий лоток 7 снабжен упругими упорами 23, удерживающими детали 8 от выпадания.Устройство работает следующим образом.Поток деталей 8, сориентированных по торцам,...

Номер патента: 658273

Опубликовано: 25.04.1979

Авторы: Качур, Крюков, Кутузов, Лукин, Оксанич, Чмыхалов

МПК: E21C 37/00

Метки: выработок, проходки

...опережающую полостьи из нее удаляют отрезки колонок, анижние части колонок заряжают.2Способ по п.1, о т л и ч а ю -щ и й с я тем, что перед заряжаниемвзрывчатого вещества на дно колонокдо проектной отметки почвы выработкипомещают инертный материал.Источники информации, принятые вовнимание при экспертизе1. Трупак Н.Г. Специальные способыпроведения горных выработокМ.,Недра, 1976, с.248-298.,2. Исследование геомеханическихсов и явлений при строительствелуатации Яковлевского рудника,од, ВИОГЕМ, 1974, с.74-78. являют ая про ж процес и эксп Белгор Известен способ проходки наи горизонтальных выработок с инием искусственного замораживаных пород 1 .Недостатками этого способася большая трудоемкость и низкизводительность проходки,Известен...

Номер патента: 311051

Опубликовано: 15.04.1979

Авторы: Бедим, Луговской, Лукин, Петров, Семов, Устинов

МПК: F04D 29/54

Метки: диффузор, кольцовой, осевой, турбомашины

...по отношениюк торцу диффузора и разделяет кольцевую полость диффузора на три диффуэорных участка с равной степеньюих расширения.Такое выполнение кольцевого диффуэора позволит повысить его эффективность,Иа чертеже схематично изображенкольцевой диффузор.Между диффузором и внутренним обтекателем 1 расположен раздели.ельный конус 2, установленный со смещением торца Б-Б по отношению к торцудиффузора А-А и разделяющий кольцевую полость диффузора на три диффуэорных участка. Первый диффуаорный участок Ь 1 расположен между сечениями А-А и Б-Б, второй участок Ьц- между сечениями Б-Б и В-В, третий участок Ьгп - между сечениями Б-Б и Г-Г.Все диффузорные участки выполнены с равной степенью расширения,Формула изобретения Кольцевой диффузор осевой...

Номер патента: 655982

Опубликовано: 05.04.1979

Авторы: Лукин, Тимченко

МПК: G01R 19/26

...приЬреплены к жесткому центру пьезоэлектрической диафрагмы с обеих сторон, другойконец каждой из струн жестко прикрепленк соответствующей дополнительной диафрагме, причем к разноименным выводамосновной диафрагмы одноименные выводыдополнительных диафрагм подключены параллельно.655982 г Составитель Н. СавинРедактор Б. Федотов Техред Э. Чуиик Корректор Е Подписноеомитета СССРткрытий.кая наб., д., 4/5 илиал ППП фПатент". г, Ужгород, ул. Про На фиг. 1 изображен общий вид устройства, на фиг, 2 схематично показаносостояние упругиХ элементов устройствапри измерении,В корпусе 1 расположены пьезоэлектрическиедиафрагмы 2-ф к соответствующим жестким центрам 5-7 которых крепятся концы струн 8 и 9 дифференциального струнного...

Номер патента: 652692

Опубликовано: 15.03.1979

Авторы: Баранов, Лукин

МПК: H03H 9/00

Метки: колебательная, фильтра, электромеханического

...системы, Система содержит резонаторы 1 крутильных колебаний, соединенные связками 2, и элементы 3 жесткости. Связки 2 закреплены в крайних точках 4 прямой пересечения диаметральных сечений резонаторов с их узловыми сечениями, а элементы 3 жесткости расположены параллельно и симметрично относительно оси 5 вращения резонаторов.652692 4высокой виброустойчивостью по сравнению с известными устройствами аналогичного целевого назначения,формула изобретения Состав Техред ктор Л.Васильк щ Тираж 1059 ЦЯИИПИ Государств по делам изобр а, У(-35, РаушскаПодписноеного комитета СССРений и открытийнаб., д.4/5 Чаказ 1076/53 13035, Мо филиал ППП Патент, г.ужгород, ул.Проектная,4 Колебательная система электро- механического фильтра работает следующим...

Номер патента: 652268

Опубликовано: 15.03.1979

Авторы: Крюков, Кутузов, Лежнев, Лось, Лукин, Оксанич, Седин, Чмыхалов

МПК: E02D 3/12

Метки: грунта, замораживания

...2, выполненную составной изсоединенных между собой секций 3 и 4, имеюших резьбовое соединение 5.Устройство снабжено компенсаторами 6, каждый из которых размещен снаружи обсадной трубы в местах соединения ее секций 3 и 4. Каждый компенсатор может быть выполнен в виде цилиндрического корпуса 7, снабженного фиксирующими кольцами 8.Внутренний диаметр корпуса 7 превышает наружный диаметр обсадной тр,лбы 2.652268 формула изобретения Заказ 000/3 Подписное ПГ Патент, л. Проектная,ЦНИИПИ Тираж 776 Филиал г. УжгородВ цилиндрическом корпусе 7 с кольцевыми проточками размещают уплотнительные элементы 9 с шайбами 1 О.Исходя из характера и величины возможных перемещений, приведенных выше, и требований к компенсатору - замкнуть поперечные усилия на...

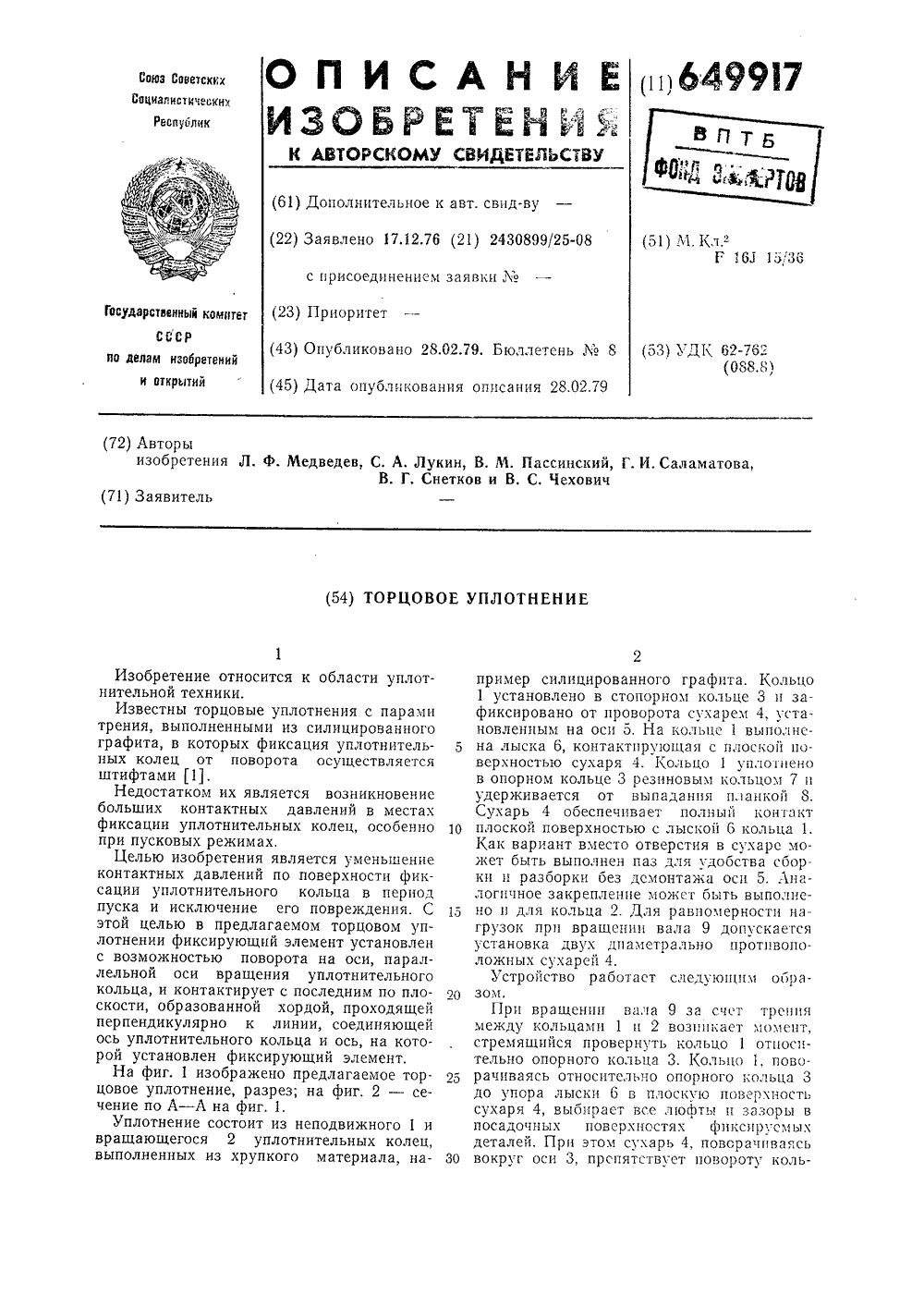

Номер патента: 649917

Опубликовано: 28.02.1979

Авторы: Лукин, Медведев, Пассинский, Саламатова, Снетков, Чехович

МПК: F16J 15/36

Метки: торцовое, уплотнение

...лыска б, контактирующая с плоской поверхностью сухаря 4. Кольцо 1 уплотнено в опорном кольце 3 резиновым кольцом 7 и удерживается от в ы п ада нпя п, ганкой 8. Сухарь 4 обеспечивает полный контакт плоской поверхностью с лыской б кольца 1. Как вариант вместо отверстия в сухаре может быть выполнен паз для удобства сборки и разборки без демонтажа осп 5. Аналогичное закрепление может быть выполнено и для кольца 2. Для равномерности нагрузок прп вращении вала 9 допускается установка двух диаметрально противоположных сухарей 4.Устройство работает следующим образом.Прп вращенпи вала 9 за счет трения между кольцами 1 и 2 возникает момент, стремящийся провернуть кольцо 1 относительно опорного кольца 3. Кольцо 1, поворачиваясь относительно...

Номер патента: 649127

Опубликовано: 25.02.1979

Авторы: Баранов, Лукин

МПК: H03H 9/26

Метки: колебаний, крутильных, электромеханический

...которых находится обмотка 6.При этом между зубцами статора и зубцами пассивных участков имеется зазор. Электрические обмотки на зубцахстатора соединены таким образом, чтомагнитные полюса М и 5 чередуются.Направление магнитных силовых линийпри этом показано пунктирными линиямие На фиг,2 схематическим показан вариант преобразователя, при котором обмотки соединяются так, чтобы магнитные силовые линии замыкались через зубцы, находящиеся друг против друга. Йа этой же фигуре проиллюстрирован физический принцип, положенный в основу перестройки частоты механического резонанса преобразователя,Преобразователь работает следующим образом.6491При возбуждении преобразователя активными участками пассивные участки стремятся развернуться в каком" либо...

Номер патента: 648951

Опубликовано: 25.02.1979

Авторы: Коломойцева, Лукин, Нецветаев, Соседка, Ткаленко, Шинская

МПК: G05B 23/02

Метки: линейных, систем, характеристик, частотных

...возрастает спектральная плоскость мощности промышленных помех, которая искажает результаты обработки, а также длительность времени обработки. Время обработки связано не только с длительностью процесса определения частотных характеристик контролируемой системы, но и, это главное, с длительностью времени анализа уже измеренной частотной характеристики. 13 ействительно, после определенич частотной характеристики ее следует нанести на диаграмму равного значейия показателя колебательности М и определить его значение, а заем уже судить о динамических свойствах системы.Аналогичный процесс происходит и при оценке быстродействия: следует найти частоты среза системы, а затем уже оценить быстродействие.С помощью комплексно-частотных...

Номер патента: 647285

Опубликовано: 15.02.1979

Авторы: Головкин, Лукин, Морозова, Сахаров, Смоля

МПК: C01F 7/00, C04B 35/44

Метки: алюмоиттриевого, граната, керамических, основе

...стехцо.В 1 р;:ч в течеНе30 м Иул.Сугпензею Отфильтровыают, пэомывают. Полученный амор,)ный тонкодисперсцый порошок состоит из цеагреи- ровапых частиц размером,нее 2,5 мкм и имеют уделиуо пэверхнэсть 17 ) м /Г ф При црокаливании его при 850-ЯС 0 С в течение 3-5 ч образуется цо.;Ок с размером частиц 1 мкм и с уделыОй нове)хцостью 60 и /г, фазовый состав,21 которого отвечает соединеццо алюмоиттриевого грацата 5:3. Полученньй порошок испогьзуот для изготовления керамических нздегий без дополнительного помола, В Горошок вводят связку-поливппиловьгй спирт В количестве 0,7-0,8% в расчете на сухое вещество, затем формуют изделия, например, полусухим прессованием црп удельном давлении 1000 кгс/см до плотно 2сти 55-60% от теоретической,...

Номер патента: 644566

Опубликовано: 30.01.1979

Авторы: Дмитриев, Каузов, Кондратов, Лукин, Сагалович, Соколовский, Чечулин

МПК: B21B 21/06

Метки: вращения, механизма, неравномерное, пилигримового, поворота, подачи, преобразования, равномерного, стана

...шестерен, приводной вал, ведомый вал, соосный с обоймой, кулису, имеющую радиальные пазы соответственно ползунам, снабжено зубчатыми муфтами, соединяющими приводной вал с водилом и ведомый вал с кулисой, а сателлитные шестерни размещены по кругу на водиле через равные углы и имеют одинаковый радиус кривошипов.При установке в водиле сателлитцых шестерен по кругу через равные углы появляется возможность равномерно распределить усилия между всеми сателлитными шестернями, так как несколько точек контакта сателлитных шестерен с зубьями обоймы и несколько точек контакта ползуцов с кулисой однозначно определяют положение водила ц кулисы в плоскости их вращения. 1 С тому же равенство углов расположения шестерен-сателлитов, их кривошипов и,...

Номер патента: 642597

Опубликовано: 15.01.1979

Авторы: Левин, Лукин, Марченко, Румянцев, Халанский, Яковлева

МПК: F28F 27/02

Метки: переключатель, потоков, хладоносителя

...2, связанным при помощи кривошипа Э, промежуточного стакана 4 и цилнндрическо. го поводка 5, укрепленного на стакане 4 и входящего свободным концом в паз 6 криво. шипа 3, с наклонно расположенным ведущим концом приводного вала 8, и уплотня. юший сильфон 9, гермегично соединенный одним концом с корпусой 1, а другим - со стаканом 4.3В днище стакзна 4 выполнено глухое цилиндрическое отвертие 10, соосное веду щему концу 7 нриводього взлз 8, з паз 6 кривошипа 3 также выполнен глухим прямо. угольной формы. Поводок 5 снабжен пру. 3 жиной 11 и рззмещен и отверстии 10 днища стакана 4 с возможностью возвратно.посту. пательного и кругового перемедения и имеет на свободном конце сферическую головку 12, установленную в пазу 6 кривошипа...

Номер патента: 642516

Опубликовано: 15.01.1979

Авторы: Александров, Лукин, Медведев, Пассинский, Стахеева, Чагин, Чернышев, Чехович

МПК: F04D 29/06

Метки: охлаждения, подшипника, смазки, упорного

...протечек - трасса 11. Кроме того, в схеме имеются трассы 12(указаны пунктиром для слива организованных протечек после торцовых уплотнений полости упорного подшипника 4, 20Слив среды из основного контура в бакпроизводится по трассе 13,Вспомогательная система охлажденияи смазки упорного подщннника работает 25следующим образом. ГЬред пуском насосного агрегата в работу запускают нуоковой насос 2, который, забирая смазкуиз.бака 3, заполняет все внутренние полости упорного подшипника 4, холодиль- ЗОника 6, центробежного гидроциклона 7,струйного насоса 8, трубопроводов системы и производит прокачку среды но трао.се, Оив в бак осуществляется по трассе 13. 35После подготовки системы к действию,слив среды в бак 3 осуществляется потрассе...

Номер патента: 640014

Опубликовано: 30.12.1978

Авторы: Алексеев, Верстов, Лукин, Ханович

МПК: E21B 5/00

Метки: бурения, скважин, снаряд

...выступов 6. Корпус 1 имеет клиновой захват 8 и винтовые пазы 9. На нижнем торце внутренней полости корпуса 1 диаметрально расположены вы ступы 10, скосы которых также, как и скосы зуба 7, выполнены под углом, совпадающим с углом наклона винтовых пазов 9.Скрепление ударника 2 с тросом 11 ударно- канатного станка осуществляется с помо щью канатного замка 12.Работа снаряда осуществляется следующим образом,При подъеме снаряда за трос 11 ударник2 перемещается вдоль корпуса 1 и сжимает 20 пружину 3. При этом винтовые выступы 6скользят по винтовым пазам 9 и заставляют ударник 2 поворачиваться относительно корпуса 1. Совместный подъем ударника 2 и корпуса 1 происходит после того, как клп новой пояс 5 совместптся и заклинится склиновым...

Номер патента: 640001

Опубликовано: 30.12.1978

Авторы: Лукин, Тарасов, Фисенко

МПК: E02F 9/22

Метки: гидропривод, одноковшового, погрузчика, фронтального

...производится до тех пор, пока поршни не упрутся в крышки гидроцилиндров. После окончания поворота кавша зологник 4,рукояткой пвремещается в исходное положение, запирая рабочую жидкость в штоковых и поршневых полостях гидроцилиндров 7.После поворота ковша и заполнения его материзлом осуществляется подъем стрелы на высоту, разгрузки материала в транс 1 портное средсгво и,разгрузка материала,Для подъема стрелы золотник 3 рукояткой перемещаегся влево, соединяя поршневые и штоковые полости гидроцилиндров б соответсгвекно с нагнетательной и сливной гидромагистралями, в,результате чего происходит подъем стрелы погрузчика. После подъема стрелы на высоту, разгрузки золотник 3 устанавливается рукояткой в исходное положечие, запирая рабочую...

Номер патента: 634136

Опубликовано: 25.11.1978

Авторы: Жарков, Леднев, Лукин, Мягков, Студеникин, Торопов

МПК: G01L 23/00

Метки: двигателя, мощности, оценки, распределения, цилиндрам

...коленчатый вал совершает определенное число оборотов Пи, отключают проверяемый-ый цилиндр двигателя внутреннего сгорания и 16 определяют число оборотов дк коленчаК 1того вала двигателя за то же время Т и по отношению и , / д оценивают мощность-го проверяемого цилиндра.ИНа чертеже представлена структурнаясхема устройства, для осуществленияпредлагаемого способа.Устройство содержит таймер 1, счетчик импульсов 2 и датчик 3 числа оборотов коленчатого вала,Способ осуществляется следующим образом.При произвольной начальной угловой скорости вращения коленчатого вала с помощью таймера 1 измеряют время Т, за которое коленчатый вал совершит определенное число оборотов И И фо Число оборотов коленчатого вала определяют счетчиком импульсов 2,...

Номер патента: 633945

Опубликовано: 25.11.1978

Авторы: Боровин, Вареник, Лукин, Румянцев

МПК: D01H 7/38

Метки: крутильной, нити, паковки, рогулька, сматывания

...выполненными в виде спиральных ви 1 ков. Оси витков , расположены горизонтально и на величину,равную 1,5 - 2,5 диаметрам д стержня, смещены относительно стержней 3 в сторону, противоположную направлению вращения рогульки (см. фиг. 2). Кроме того, ось витков кажлого нитепроводника смещена отно сительно нижнего конца стержня 3 в направлении к ветвям 2 рогульки на величину, равную двум лиаметрам )з витков.Возможен вариант выполнения виткововальной формы, при этом длина овала сос 2 в тавлчет две его ширины 1 см. фиг. 4).При работе крутильной машиы сматыиемую с паковки нить заправляют в нитепроводник с внутренней стороны и далее она идет вверх под небольшим углом к оси втулки.633945 ПИ Заказ 6720/29 Тираж 532 Подиисиое ППП Патент, г,...

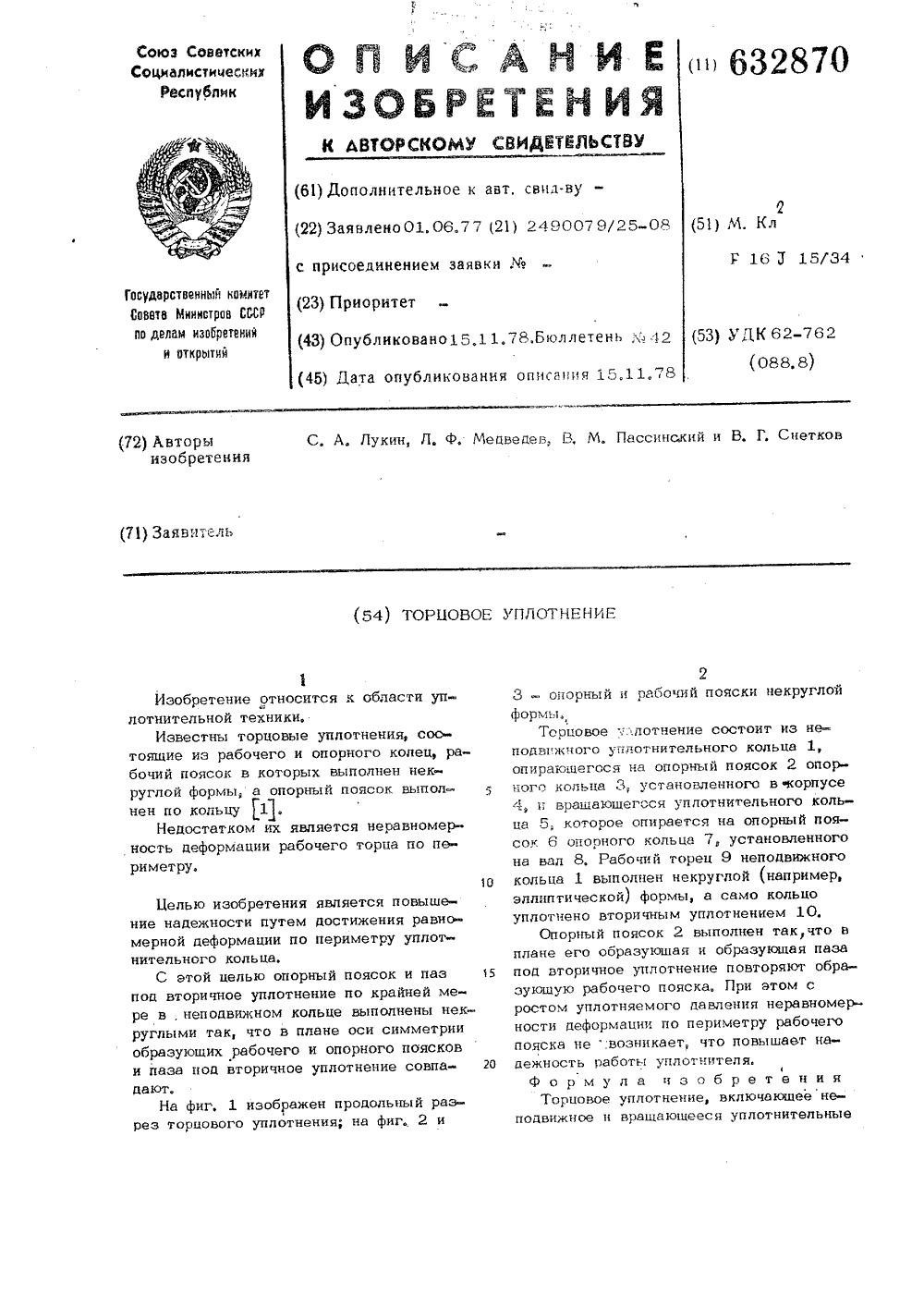

Номер патента: 632870

Опубликовано: 15.11.1978

Авторы: Лукин, Медведев, Пассинский, Снетков

МПК: F16J 15/34

Метки: торцовое, уплотнение

...дают.На фиг, 1 изображен продольный разрез торцового уплотнения; на фиг. 2 и 3 - опорный и рабочий пояски некруглойформы,Торцовое ;:.лотнение состоит из неподвижного уплотнительного кольца 1,опираюшегося на опорный поясок 2 опорного кольца 3, установленного в корпусе4, и врашаюшегсся уплотнительного кольца 5,. которое опирается на опорный поясок 6 опорного кольца 7, установленногона вал 8, Рабочий торец 9 неподвижногокольца 1 выполнен некруглой (например,эллиптической) формы, а само кольцоуплотнено вторичным уплотнением 10,Опорный поясок 2 выполнен такчто вплане его образуюшая и образующая пазапод вторичное учтлотнение повторяют образующую рабочего пояска. При этом сростом уплотняемого давления неравномерности деформации по...

Номер патента: 631508

Опубликовано: 05.11.1978

Авторы: Абрамов, Аланичев, Берлин, Вагапов, Васильев, Горячев, Лукин, Попов, Скибинская, Трегер

МПК: C07C 17/06, C07C 19/01

Метки: высокохлорированных, полихлорпропанов

...хлорирования для получения четыреххлористого углерода и перхлорэтилена. г аффммнчю,1) М. Ка С 07 С 19/02 С 07 С 17/06 3) УДК 547.412.723.63 508 Формула изобретения Составитель М.ГозаловаРедактор З.Бородкина Техред З,фанта Корректор Е.Папп Заказ 6282/25 Тираж 517 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113935, Москва, Ж, Раушская наб., д,4/5 филиал 1 Н 1 П Патент, г.ужгород, ул.Проектная,4 направляют на высокотемпературноехлорирование,П р и м е р 1. В стеклянныйреактор жидкофаэного хлорированиядиаметром 30 мм и высотой 200 мм подают 25 г/ч хлора и 49,3 г/ч смесихлорпроизводных пропана и пропиленаследующего состава, вес.Ъ: 2-монохлопропен 22,9; 1,3-дихлоропропен...

Номер патента: 630569

Опубликовано: 30.10.1978

Авторы: Ковалев, Лукин, Романский

МПК: G01N 25/32

Метки: марок, металлов

...фиг, 1 схе(мапичеоки (изобр 1 ажен вы,ноаной щуп в (пла(не; на фланг. 2 - (разрез поА - А (н 1 а фи.г. 1 .Успройство для ап 1 ределен(ия ма(рок ме Оталло(в содержит карпус, из(мер(ителыныйко(нту(р (На че(ртежа 1 х (н 1 е ноказ 1 а(ны) (и,вы(нос(ной щу(п, 1 включ(а 1 юдий (кожух 1 с держателем 2, и окном 3 со смонтированным в немкассетным бара 1 ба(нс(м 4 для ра(з(меще(ния эпа- (5лангов 5, на тарцах,котарых поставлена (марк(ираька металла эталан(а.Элект(род б, входя(ций (в (контакт (с одной старо(ны с эталоном 5, а с другой стораны с (испытуемым объектам 7, установлен 20в (нацревающем элементе 8. В (кожухе 1смо(нчщро 1 ваны м 1 еха(н(изм пово(рота 9 с (ручкой 10 (и (мех 1 а(н(изм фи(к(си(рова(н(ия 11 с воз,мож(ностью...

Номер патента: 630549

Опубликовано: 30.10.1978

Авторы: Лукин, Строкин

МПК: G01N 1/10

Метки: волокнистой, давлением, жидкости, массы, отброра

...цель достигается тем, что ци,чиндрическое тело выполнено в видевалика сц онабжено дисбалансом. 25На чертеже изобранепо 1 спроистзо, оощий зцд.Устройство состоит,из,корпуса 1, воронои 2, лризода вращения 3, сальника 4, зкотором установлено цилиндрическое тело, зо алц Прц помащл дисбаланса го на валике 6, котсрь 1 й вх гзовод цлц емкость с залов пр ц Вра ще г".".сц зозж икаю т п сия валика 6, что прсцводцт формациям уцр,гсго сальник зазоров,между валиком д и с 6, за,крепленноодцт в трубонцстой массой, оперечные бце,к упругим деа сц появлению альнцком 4. Это прз 1 зодцг к прсс чср з са аьноск 4 прц ка 1. Отбцраемая жидкость в;у 2, через штуцер и электродню ячейы; дляачцзанцю жидкостиждом бценцц валпка,поступает в ворондалее лоступает...

Номер патента: 630320

Опубликовано: 30.10.1978

Авторы: Бедер, Латыпов, Лукин, Стрельцес

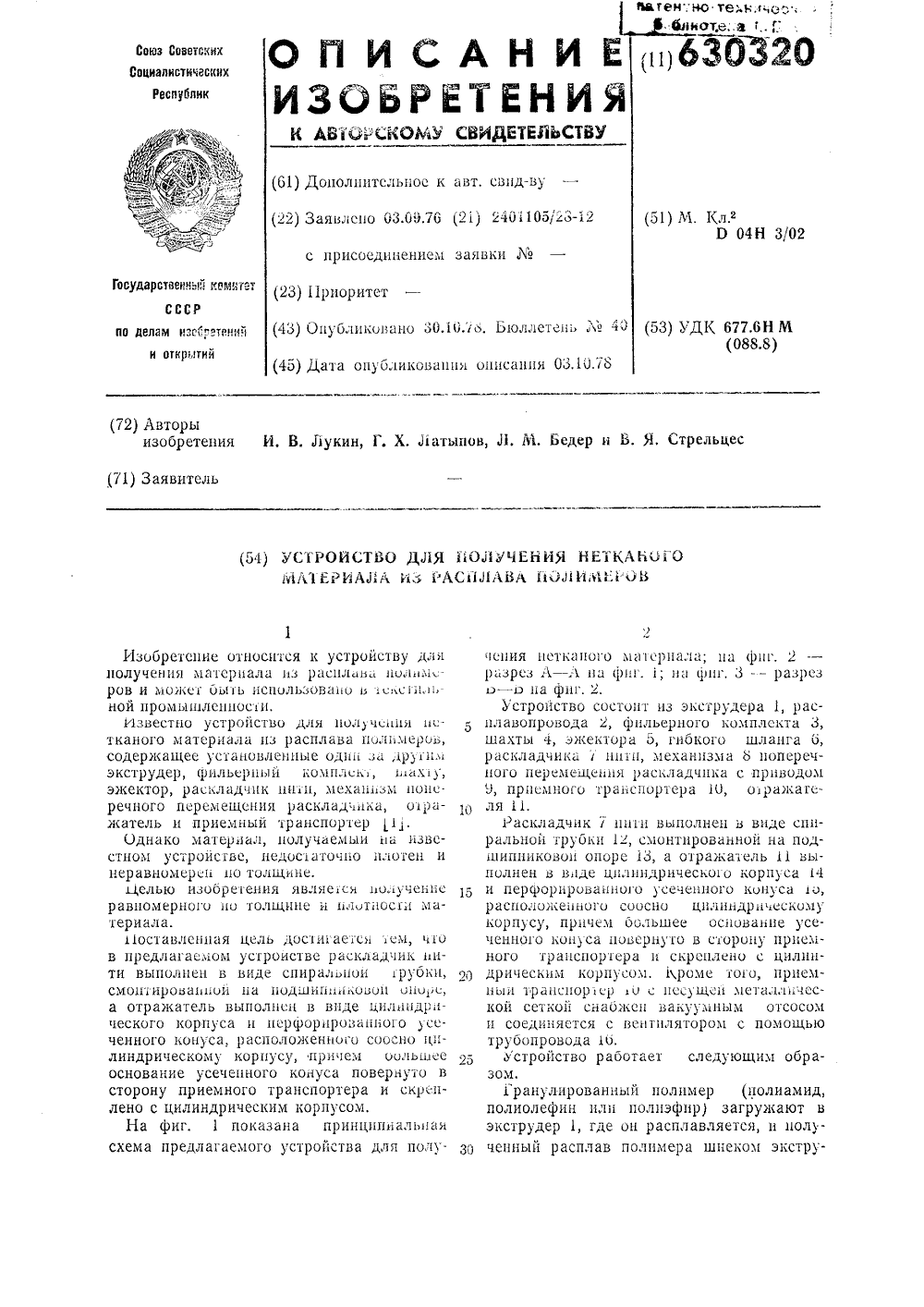

МПК: D04H 3/02

Метки: нетканого, полимеров, расплава

...с вентилятором с помощьютрубопровода 1),Устройство работает следующим образом.Грану лированный полимер (полиамид,полиолефин или полиэфир) загружают вэкструдер 1, где он расплавляется, и иолу 3) ченный расплаВ полимера шнекоъ экструдера продавливают через расплавопровод 2 и фпльерный комплект 3. Продавливаясь через фильеру, расплав разделяется па струйки и поступает в шахту 4. Проходя через шахту 4, струйки расплава охлажда отся и затвердевают, превращаясь в нити. Полученные нити сводятся в пучок и поступают в эжектор 5, который производит их вытяжку и осуществляет пх дальнейшую транспортировку по гибкому шлангу 10 6. Следует заметить, что, поскольку эжсктор 5 воздейств)ет па твердые нити, а вытякка происходит на расстоянии 0,1- 0,7 м от...

Номер патента: 628231

Опубликовано: 15.10.1978

Авторы: Верстов, Лукин, Цейтлин

МПК: E02D 7/18

Метки: обсадных, погружения, труб

...включакшее вибровозбудитель, направляющий раструб н подвижную раму, соединенную скондукторной колонной посредством гибкой связи и роликов, снабжено стаканомс выступами, смонтированными внутри раструба, а гибкая связь выполнена с упорами, взаимодействующими с выступами стакана еНв фиг. 1 тво вформула изобретения16 36282 смонтированных на стержнях 5, подвижной рамы 6, стакана 7 с диаметрально расположенными выступами 8 и буртом 9, гибкой связи тросов 10 с упорами 11 и петлями 12, каната 13, роликов 14, закрепленных с помощью серьг 15 на кондукторной колонне 16.Работа устройства осуществляется следующим образом.Включается тяговая лебедка, которая с помощью каната 13, тросов 10 и подвижной рамы 6 сжимает систему пружин 4, Гри достижении...

Номер патента: 627473

Опубликовано: 05.10.1978

Авторы: Беклемищев, Журавлев, Лукин

МПК: G06F 3/05

Метки: ввода, информации

...Очередной импульсснимаетзапрет с блока управления 5 и запускает36блок 3 формирования потенциала, которыйвырабатывает разрешающий потенциална блок пуска 6. По первому импульсу ,следующему за импульсом , срабатываег33блок пуска 6 и одновремешо накладывается запрег на поступление очередных; импульсовна блок пуска.Импульс считывания О проходящий отЭВМ, производит считывание информациисо счетчика 7, которая поступает в ячей46ку оперативной памяти ЭВМ. Одновременно импульс считывания запускает блок,8задержки, который через определенное время задержки устанавливает счетчики 7, 9,10 в нулевое состояние. Длительность эа-4держки блока 8 должна обеспечивать сохранность кодов в счетчиках на время съема информации. В результате информайщо несущей...

Номер патента: 626295

Опубликовано: 30.09.1978

Авторы: Лукин, Медведев, Пассинский, Саламатова, Снетков, Федоров

МПК: F16J 15/36

Метки: блок, механических, уплотнений

...5, внутри которого установлены статорные элементы 6 уплотнений,разделенные проставками 7. Последние выполнены в виде ряда направляющих лопаток с пазами 8 и винтовым импеллером 9,причем лопатки выполнены по касательнойк внутренней окружности лопаток.Работа блока уплотнений происходит сле 5 дующим образом.При вращении вала 2 происходит нагревсреды в зоне контакта элементов 3 и 6,Для отвода от рабочей среды тепла оца,поступая в полость В, по пазам 8 простав 10 ки 7 направляется к стенке встроенного холодильника 5, движется вдоль его стенки цдалее, охлажденная, вновь, поступает иуплотняющцм поверхностям.Непосредственному попаданию подогре 15 той воды в зону пары трения следующейступени препятствует винтовой импеллер...

Номер патента: 625157

Опубликовано: 25.09.1978

Авторы: Бек, Буренков, Иванушкин, Кензин, Лукин, Новицкий, Плахотников, Рогожников, Соркин, Якименко

МПК: G01N 27/30

Метки: обновления, поверхности, электрода, электрохимической, ячейки

...относительно5 режущего инструмента на 180 за счет чего за один оборот вала 2 происходит подача электрода и его обновле" ние.Шестерня 7 имеет осевой какал с 10 резьбой, в котОром может двигаться винт-толкатель 8. Винт-толкатель имеет хвостовик квадратного сечения, входящий в отверстие такого же сечеийя в державке 9. Нижний конец винта-толкателя 8 круглого сечения с диаметром, равным диаметру электрода 10, выходит в отверстие в направляющей втулке 11, упираясь в электрод 10. Электрод 10 представляет собой изолированный оболочкой отрезок проволоки. Рабочей поверхностью электрода 10 является торец проволоки,В корпусе 1 имеется канал для ввода раствора 12, а в крышке 13 - канал для вывода раствора 14. Для осуществления измерения необходимо...
