Лукин

Номер патента: 846446

Опубликовано: 15.07.1981

Авторы: Демин, Курбатов, Лукин

МПК: B65G 47/00

Метки: заготовок, подачистержнеобразных, поперечной

...на любом иэ е 50трех ходовых винтов. Питатель 2(фиг. 3, 4) смонтирьванна станине 1на подшипниках и содержит цилиндрический барабан 28 с прямоугольнымипазами 29 по периферии и два торцовых 55диска 30, имеющих пазы 31 по периферии, соединенныхмежду собой стяжнымишпильками 32, проходящими через тело цилиндрического барабана 28, Изменение размеров пазов питателя осуществляется поворотом торцовых дисков 30 вокруг оси питателя на некоторый угол с помощью винта 33, закрепленного на торцовом диске, и планки 34, шарнирно закрепленной на цилиндрическом барабане 28, В результате поворота торцовых дисков вокруг оси питателя на некоторый угол прямоугольные пазы 29 цилиндрического барабана 28 перекрываются пазами 31 торцовых дисков 30 на...

Номер патента: 843894

Опубликовано: 07.07.1981

Авторы: Занин, Лукин, Ходорковский

МПК: A01K 61/00

Метки: влияния, живые, изучения, организмы, полей, электро-магнитных

...распределить потенциалы между излучателями и создать однородное электромагнитное поле.Наличие фокусирующих перегородок из диэлектрика позволяет отделить области излучателей одну от другой, что уменьшает величину токов утечки между электродами.Ограничение центральной части камеры б сеткой из диэлектрика позволяет выделить область камеры с наиболее высокой однородностью электромагнитного поля.На чертеже схематически изображено предлагаемое устройство, Устройство состо ит из камеры 1, представляет собой монолитную конструкцию из диэлектрического материала в виде основания, расположенного в горизонтальной плоскости, ограниченного барьером, имеющим форму пра вильной призмы с четным числом граней, Источник электромагнитного поля состоит из...

Номер патента: 843302

Опубликовано: 30.06.1981

Авторы: Атаханов, Лукин, Маматходжаев

МПК: H04N 5/14

Метки: коррекции, телевизионногосигнала

...-интервал Котельникова длявторого блока 5 предыскажений40 Р(й-Ц, Г(йЦ, Г(й-Т)1,для третьего блока б предыскаженийР(е-), Г(с), Е(й-Т+), Г(й-Т)1,ля четвертого блока 7 предыскажений45 Г(й), Ю(й), Г(С-Т),К(й-Т+С), У(йь), (й-Т-т)с соответствующими весовыми коэффициентами. Узлы 14 и 22 линий задержки состоят из набора параллельно соединенных линий задержки на соответствующее время: , 2 , Т.Т-Г, 3, Т +ь,(где Т - время одной строки телевизионного разложения).55 Раэностные видеосигналы Г(С), .5 (С), 6 (Й), 6 (Й) поступают на ограничители 9 на выходе которых получают ограниченные разностные43302 1. Устройство коррекции телевизионного сигнала, содержащее на передающей стороне аттенюатор, подключенный к выходу телевизионногодатчика, первый блок...

Номер патента: 842701

Опубликовано: 30.06.1981

Авторы: Гайдай, Лукин, Фролов

МПК: G05B 11/01

Метки: следящая

...8 действует какотрицательная обратная связь по скорости, обеспечиная устойчивость следящей системы,Рассмотрим работу следящей системы при скачкообразном входном воздействии. Под действием сигнала рассогласования с выхода измерителя 1 угла рассогласования, усиленного суммирующим усилителем 2, двигатель 3 разгоняется . При смене полярности сигнала рассогласования двигатель 3 начинает тормозиться, но по инерции делает выбег, и его скорость уменьшается до нуля только по прошествии некоторого времени. Пр" этом на нходе суммирующего усилителя 2 сигнал рассогласования уже имеет значительную величину другого знака, и двигатель 3 начинает вращаться в другую сторону, стремясь свести сигнал рассогласования к нулю, и в момент времени, когда он...

Номер патента: 842278

Опубликовано: 30.06.1981

Авторы: Вересов, Захаров, Лукин, Шушпанов

МПК: F16D 11/02

Метки: муфта, фрикционная

...не показан). Во встречно расположенных отверстиях втулок с натягом установлена пружина растяжения 7, выполненная либо в виде .винтовой цилиндрическойпружины, либо винтовой конической пружины, или шлифованной пружины из квадратной проволоки,Пружина 7 выставлена относительно стыка контактирующих с ней поверхностей дляполучения необходимого номинала фрикционного момента и зафиксирована компенсационным кольцом 8, установленным навалу 5 между торцом опорной поверхности842278 и пробуксовывает относительно нее. Источники информациипринятые во внимание при экспертизе 1. Авторское свидетельство СССРФормула изобретения4101182, кл. Г 16 0 11/02, 1972.2, Кожевников С. Н. Есипенко Я, И.1. Фрикционная муфта, содержащая о и Раскин Я. М....

Номер патента: 840035

Опубликовано: 23.06.1981

Авторы: Бикбулатов, Вагапов, Васильев, Игнатьева, Лукин, Паутова, Тюрин, Шамсутдинова

МПК: C07C 31/34

Метки: дихлоргидринаглицерина

...выводят из системы, а 19,2 лна приготовление растворов реагентов, изкоторых 9,2 и направляют на получениехлорноватистой кислоты, а 10 л - дляполучения раствора хлористого аллила.Органическая фаза имеет следующий со став, весЛ:Йихлоргидрин глицерина 60,5Хлористый аллил 12,51,2,3-Трихлорпропан 1 7,6Хлорэфиры 6, 30Прочие д 4 Суммарный выход дихлоргидрина 562,2 г из них 140,8 г в, растворе и 421,4 г в органической фазе. 35Выход дихлоргидрина 80% от теоретического в расчете на прареагировавший хлористый аплил.П р и м е р 2, Процесс ведут аналогично примеру 1, но при 40 С. 40В реактор подают 479,3 г хлористого аллила в 10 л циркулирующего водносопевого раствора дизпоргидрина, содержащего 55 г/л дихлоргидрина и 40 г/л хлористого натрия и 10 3...

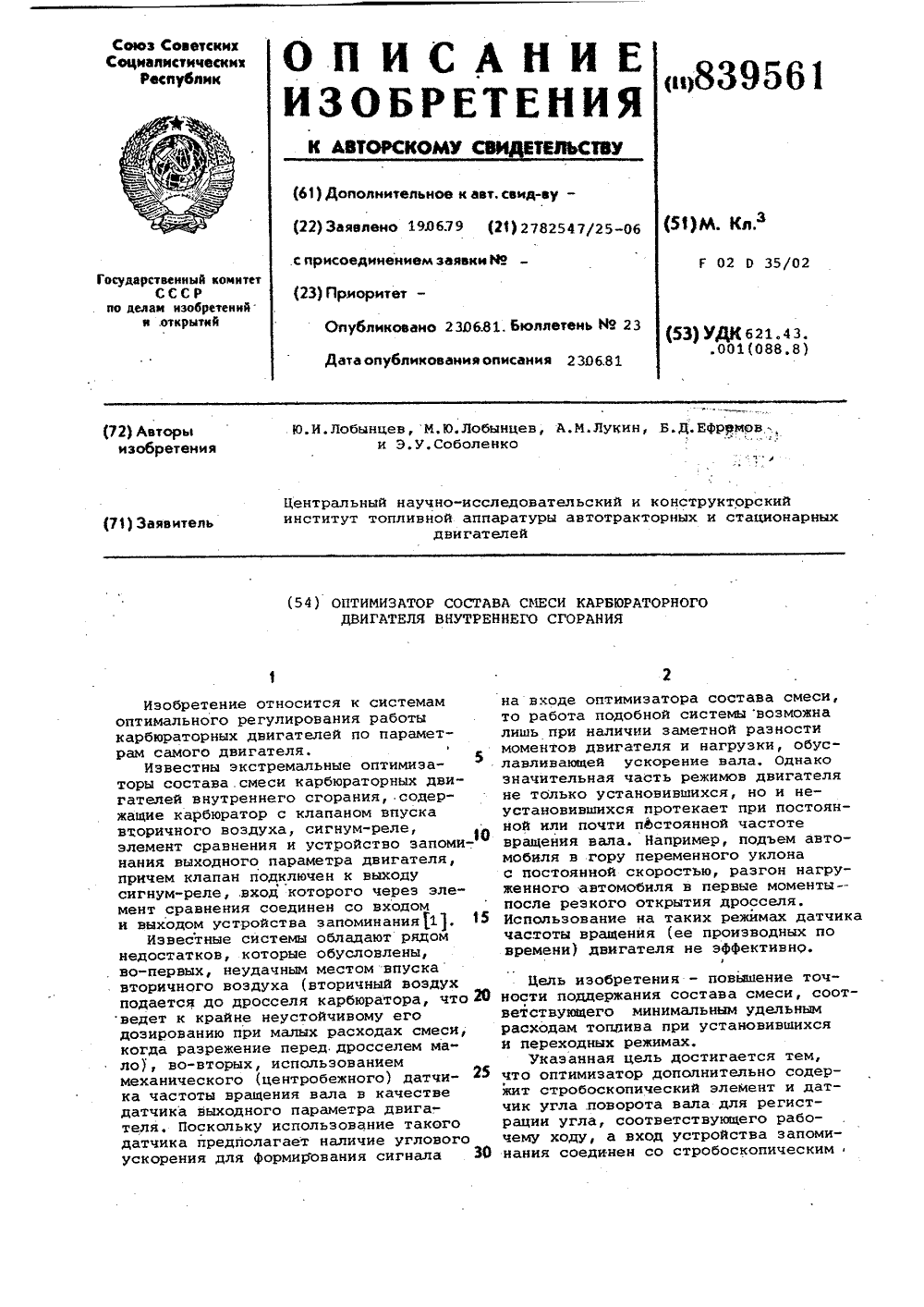

Номер патента: 839561

Опубликовано: 23.06.1981

Авторы: Ефремов, Лобынцев, Лукин, Соболенко

МПК: F02D 35/02

Метки: внутреннего, двигателя, карбюратор-ного, оптимизатор, сгорания, смеси, состава

...емкости 6 - значениесреднего индикаторного давления впредшествующий момент времени. Временное запаздывание в данном случаезависит от выбора сечения жиклера 7.На чувствительную мембрану 4 дейст- З 5вует, таким образом, разность давлений, знак которой отражает направление изменения во времени среднегоиндикаторного давления. Импульс от перемещения мембраны при уменьшении во времени индикаторного давления поступает, например от замыкания контакта включателя 5 на вход сигнум-реле 3, выполненного 45 в виде триггера, реверсирующего направление движения клапана 2 на открытие или закрытие - в зависимости от положения рабочей точки слева или справа от максимума кривой зави симости среднего индикаторного давления от подачи (расхода)...

Номер патента: 839004

Опубликовано: 15.06.1981

Авторы: Корнев, Лукин, Мазнев, Некрасов

МПК: H02P 13/16

...встречно-параллельные тиристорные группы 20,21, 3322,Тиристоры анодной группы мостового контура подключены к плюсу источника питания, тиристоры катодной группы мостового контура подключены через зарядный дроссель 6 к минусу источника питания. Искусственная индуктивно-емкостная линия 7-13 включенав диагональ моста аноды главных Фазных тиристоров 14,15 подключены кплюсу источника питания, а катодычерез соответствующие Фаэные нагруз- .ки 16,17 - к минусу источника питания. Аноды коммутирующих тиристоров18,19 имеют общие точки с последова тельно соединенными тиристорами 2,4(3,5) мостового контура, а катодыобщие точки с последовательно соединенными главными 14(15) тиристорамии нагрузками 16(17) цепочки встречно-параллельных тиристорных групп...

Номер патента: 837981

Опубликовано: 15.06.1981

Авторы: Бирюков, Ивченко, Кафаров, Лукин, Родных, Скляров, Станоткин, Тучинский

МПК: C10G 9/20

Метки: автоматическогоуправления, печами, пиролизными

...- среднее значение диапазонаизменения расхода сырьяна данную печь, и являетсяпостоянной величиной дляконкретных печей;с " коэффициент, определяемыйэкспериментально для конкретных конструкций печей.,Цля двухпоточной печи пяролизапроизводительностью 8,0 т/ч по сырью 35коэффициенты Г и с имеют значенияС чГ = 3,75 т/ч, с = 40 Величина задания оптимального эна О чения показателя жесткости Я постуопает в камеру задания регулятора 7с соответствующего выхода блока 8 задания показателя жесткости.Блок 11 представляет собой счетчик,величина выхода которого изменяется 45 пропорционально числу работающих пе,чей. Для установки, имеющей в наличиий печей, й" из которых включены вработу, значение выходного сигналаопределяется по формуле р 0,080(И-М...

Номер патента: 837451

Опубликовано: 15.06.1981

Авторы: Лукин, Свинцов

МПК: B21C 47/24

Метки: мотков, проволоки, съемник

...волочильный барабан 17 (фиг.1) вал 18 барабана имеет отверстие 19, а для лап 7 с загибами 8 на поверхности барабана выполнены пазы 20. Сброс мотка проволоки 21 производится на накопительную фигурку 22 (фиг.3), содержащую трубу 23 и установленный на ней приемный конус 24.Съемник мотков проволоки работает следующим образом.Специальная головка, установленная на подъемном механизме, крепится за конусную головку 16 съемника (фиг.1-.3) . Лапы 7 съемника в данный момент раздвинуты. С помощью подъемного механизма шток 1 перемещается вверх до упора 15 в подвижную крестовину 3, увлекая за собой весь съемник.Съемник переносится к волочильному барабану 17 таким образом, чтобы шток 1 находился напротив отнерстия 19 вала 18 барабана (Фиг.1), При...

Номер патента: 836781

Опубликовано: 07.06.1981

Авторы: Баранов, Лукин

МПК: H03H 9/46

Метки: фильтр, электромеханический

...3 соединены с источником сигнала 14, а электрические выводы крайних преобразователей - с общей нагрузкой 4 фильтра. Все преобразователи и колебательная система находятся на одной оси. Резонаторы колебательной системы могут иметь любой вид колебаний, например, крутильные, продольные и др.При подаче на вход дополнительного преобразователя 3 электрического сигнала 118 е, -возникают механические колебания, которые распространяются в обе стороны836781 Составитель Т. Панинахред А, Бойкас Корректор Ю. Макаренко раж 988 Подписное Е. Братчикова5/44 РедактоЗаказ 3 ВНИИ ПИ Гос по делам 113035, Москва Филиал ППП Пата СССРытийаб д. 4/5Проектная дарственного комите изобретений иоткр Ж - 35, Раушская н нт, г. УжГород, ул от его торцов, возбуждая...

Номер патента: 832173

Опубликовано: 23.05.1981

Авторы: Краснов, Лукин

МПК: F16H 19/06

Метки: гибкой, де-лительных, механизм, привода, связью, устройств

...перемещаемый по нимползун 2, вал 3, гидропривод 4 и гибкий элемент 5. Элемент 5 не менее,чем одним витком охватывает вал 3.и одним концом закреплен на ползуне2, а вторым - на штоке 6 гидропривода 4,Предлагаемый механизм работаетследующим образом.ЮВ полость А цилиндра гидропривода 4 подают под давлением жидкостьи тем самым передвигают вправо шток6 и натягивают гибкий элемент 5Затем перемещают ползун 2 с гидропри-5водом 4 по направляющим 1 влево иливправо в зависимости от требуемогонаправления вращения вала 3. Придостижении заданного угла поворотавала 3 ползун 2 останавливают, Послеиспользования всего хода ползуна 2подают жидкость в полость Б цилинд.ра гидропривода 4 и тем самым ослабляют натяжение гибкого элемента 5 иразрывают связь...

Номер патента: 832092

Опубликовано: 23.05.1981

Авторы: Лукин, Ступаков

МПК: F01P 3/20

Метки: двигателявнутреннего, охлаждения, сгорания

...контура 1 и 2 циркуляции охлаждающей жидкости, снабженные соответственно насосами 3 и 4 равной производительности с впускными патрубками 5 и 6. В первый контур 1 циркуляции включены водяные полости 7 двигателя и радиатор 8. Во второй контур - радиатор 9 и охладители наддувочного воздуха 10.и масла 11. Оба контура соединены между собой посредством магистрали перепуска охлаждающей жидкости, 83209220 выполненной в виде гидравлического распределителя 12 С двумя входами 13 и 14 и двумя. выходами 15 и 16. Гидравлический распределитель может быть выполнен в виде дискового золотника, размещенного в корпусе 17. Золотник снабжен двумя коленообраэными трубами 18 и 19, закрепленными на общей оси 20 при помощи двух цапф 21, одна иэ которых...

Номер патента: 831911

Опубликовано: 23.05.1981

Авторы: Квалдыков, Лукин, Пинекер, Тарасов, Шумилин

МПК: E02F 3/76

Метки: бульдозер

...полость 18 гидропульсатора 10.,Гидравлические вибровозбудители5 и 8 содержат корпус 19, диафрагму20, крышку 21, толкатель 22, уплот 831911нительное устройство 23 и канал 24 для подвода и отвода жидкости. Кроме того, гидропульсатор имеет каналы 25-29.Активный рабочий орган бульдозера работает следующим образом,При вращении эксцентрикового приЪодного устройства 14 плунжер 11 движется вниз, и рабочая жидкость из полости 18 через канал 25 и гидро- магистраль 9 под давлением поступает в гидравлический вибровозбудитель 8, который осуществляет движение .кронштейна 3 вниз. Происходит поворот ножа 2 вокруг опоры 4. При этом рабочая жидкость из гидравлического вибровозбудителя .5 через гидромагистраль 6 выталкивается в пневмогидро-...

Номер патента: 829275

Опубликовано: 15.05.1981

Авторы: Колесников, Лукин, Юров

МПК: B21H 1/02

Метки: раскатки

...производится через стойку 19,которая подается вниз со втулкой 18,а плавающий шарнир 20 нажимает накоромысло 21, которое через подвижную опору 22 и плавающий шарнир 24подает вверх стойку 27, а с нейи рейку реечной передачи 13, предварительно расфиксированную рукоятками 28. Рейка передает движение вверхна опору 10 и оправку 8, котораясовместно с оправкой 7 галками 17обжимает стенку сверху и снизу рядом с посадочной поверхностью детали6. Таким образом, разгружается нижняястенка, которую центрирует конус 9,иначе корпусная деталь 6 могла быбыть раздавлена. Ограничение ходастойки 19 вниз производится опорой30, которая регулируется рычагом34 (фиг.2), поворотом гильзы 31(фиг.1) относительно гильзы 32,укрепленной на фундаменте.Ход...

Номер патента: 827825

Опубликовано: 07.05.1981

Авторы: Ефремов, Лобынцев, Лукин

МПК: F02D 35/02

Метки: внешнимсмесеобразованием, двигателя

...рабочего хода. Стробоскопированный и осредненный за ряд циклов сигнал принимается за номинальный для данного интервала времени и запоминается. Дляпоследующего интервала времени производятся аналогичные операции и полученный результат сравнивается с зафиксированным номинальным. Сигнал рассогласования используют для управления впуском з вторичного воздуха.Пример выполнения оптимизатора для реализации способа представлен на чертеже.Оптимизатор содержит карбюратор 1, 1 О клапан 2 впуска вторичного воздуха, сигнум-реле 3, устройство сравнения 4, запоминающее устройство 5, стробоскопирующее устройство 6, датчик 7 угла поворота, датчик 8 крутильных колебаний. Кроме того, оптимизатор может выключать в себя датчик 9 угловой скорости и...

Номер патента: 823784

Опубликовано: 23.04.1981

Авторы: Кабанов, Космодемьянский, Лукин, Михайленко

МПК: F26B 3/12

Метки: вихревая, распылительная, сушилка

...представлена вихревая распылительная сушилка, общий вид, на фиг. 2 - вид А на фиг.1, на фиг. 3 - сечение Б-Б на фиг. 2.Сушилка содержит камеру 1 с плоским дном 2 и размещенные в ее нижнейчасти распылитель 3 и скребковый механизм 4 для удаления сухого материала, причем механизм 4 снабжен забор Научно-исследовательский зональный инстит т са бво тввивается центробежная .сила, противодействующая перепаду давления между центральными и периферийными областями камеры 1. Перепад давления поэтому вызывает интенсивное движение теплоносителя в коробе 5, направленное от периферии к центру. При этом тепло-. носитель поступает в короб 5 через открытый внешний торец и зазор между стенками короба 5 и дном 2 камеры 1 и, увлекая частицы порошка со...

Номер патента: 823623

Опубликовано: 23.04.1981

Авторы: Жуковский, Лукин

МПК: F03B 15/00

Метки: гидротурбина, радиальноосевая

...продольный разрез.Гидротурбина содержит статор 1 снижним кольцом 2 и направляющий аппарат снабженный поворотными лопат"ками 3 с цапфами 4 и образующий с рабочим колесом 5 полость 6, связаннуюпри помощи сливного трубопровода 7с отсасывающей трубой 8.В нижнем кольце 2 статора 1 навходе сливного трубопровода 7 уста"новлен отсечной клапан 9 с приводом,выполненным в виде шарнирно соединенныхтолкателя 10 и рычага 11, одноплечо которого подпружинено пружиной12, а другое соединено тягой 13 сцапфой одной из лопаток 3 направляю"щего аппарата.Гидротурбина работает следующимобразом., При переводе гидротурбины (и гидроагрегата в целом) в режим синхронного компенсатора при закрытии лопа-,ток 3 направляющего аппарата тяга 13воздействует на...

Номер патента: 822319

Опубликовано: 15.04.1981

Авторы: Баранов, Бураго, Копяткевич, Лукин, Пыхтин

МПК: H03H 9/46

Метки: колебательная, электромеханическогофильтра

...к паразнтным колебаниям.Наиболее близким к изобретению по технической сущности и достигае- мому результату является колебательная система злектромеханического Фильтра, содержащая гантельные резонаторы и связки сложной Формы между ними (21 . влена колебатромеханнческогосоосно распоонаторов 1 оединенных сложной Форлементы 3 выаметром, олебательной по линейному822319 фоРмула изобретения Е Э =К - св.мин Составитель Т.Панина едактор А, Бат анов а Те хред М. Кошт ура Корректор В. Бутяраж 988рственногоэобретенийа, Ж) Р 1891/81 ТиВНИИПИ Госудпо делам113035, Моск За Подписнокомитета СССРи открытийушская наб. 4/) дз филиал ППППатент, г. Ужгород, ул тная,закону и могут быть определены изследующего выражения:11 Р 1 св мин ЕСЛИ ОбЩЭ = Э 2 и число...

Номер патента: 822111

Опубликовано: 15.04.1981

Авторы: Жарков, Лукин

МПК: G07C 5/10

Метки: автомобиля, техническогосостояния

...к сумматору 4.Устройство работает следующим об 15 разом,Датчики 2формируют электрические напряжения; величина которых определяется значениями параметров соответствующих узлов 1автомобиля. Пока20 эти значения соответствуют номинальным, т, е, уставкам блоков 6. сравнения, сигналы на выходах блоков сравнения 61 равны нулю, транзисторы 8делителей 31 и напряжения заперты,25 транзисторы 9 отперты. В результатена входах сумматоров 4 все сигналыравны нулю, инцикатор 5 техническогосостояния автомобиля показывает наилучшее технчческое состояние автомобиля.30 При изменении параметров узлов 11- Иавтомобиля датчики 21 н формируют соответствующие электрические сигналы,Эти сигналы поступают на входы 12 делителей 3 напряжения. Одновременнопроисходит...

Номер патента: 821491

Опубликовано: 15.04.1981

Авторы: Белкин, Вибе, Игольницын, Кошелев, Лукин, Мишин, Туктамышев, Цейтлин

МПК: C21B 5/02

Метки: доменной, печи, получениялитейного, синтетического, чугуна, шихта

...используетсяуглерод, содержащийся в добавке.Расход кокса в шихту зависит отконкретных условий работы доменнойпечи; содержания железа в шихте, степени подготовленности шихты, расходауглеводородсодержащих добавок кдутью, температуры горячего дутья ит.д.При уменьшении расхода кокса менее17,0 не обеспечивается необходимыйприход тепла до обеспечения расплавления шихты и полноты прохождениявосстановительных реакций в доменнойПечи, увеличение расхода кокса выше32,0 нецелесообразно иэ-эа значительного перегрева плавки, резкогоухудшения технико-экономических показателей доменного процесса.Расход флюса определяется степеньюподготовленности железорудной части .шихты.Изменение показателей доменнойплавки при различных расходах металлокремнистой...

Номер патента: 819558

Опубликовано: 07.04.1981

Авторы: Левин, Лукин, Марченко, Солдатов, Степанова

МПК: F28F 27/02

Метки: переключатель, потоков, хладоносителя

...контурах.Известны переключатели потоков хладоносителя, содержащие корпус с входным и двумя выходными и .размещенный внутри корпу делительный орган, установнаправляющей 1.Недостатком указанных распред телей является относительно высо гидравлическое сопротивление и с ность их конструкции, обусловлен раз:.зщением напралвяющей в выход пату. бках.Цель изобретенияравлического сопротивлние конструкции.Цель достигаетсяляющая установлена врубке и выполнена врического желобка, кновленного относителтельного органа.На фиг. 1 изображен продольный разрез предлагаемого переключателя; на фиг. 2 - разрез А-А фиг, 1.Переключатель содержит корпус 1 с входным 2 и двумя выходными 3, 4 патрубками и размещенный внутри корпуса 1 распределительный орган...

Номер патента: 818656

Опубликовано: 07.04.1981

Авторы: Ананских, Лукин, Михайленко, Сидорова, Тищенко-Романченко

МПК: B03D 1/08, C02F 1/24, C02F 1/40 ...

Метки: пены, прифлотации, удаления

...цель достигается тем, что в устройстве для удаления пены при флотации, включающем транспортер, установленный над флотационной камерой, лента транспортера выполнена в виде сетки.На фиг. 1 изображено предлагаемое устройство, вид сбоку; на фиг. 2 - то же, вид сверху.Устройство для удаления пены включает в себя транспортер, состоящий из ведущего 1 и ведомого 2 барабанов, между которыми натянуто сетчатое полотно 3 с помощью натяжного ролика 4, приводимое в движение приводом 5. Устройство снабжено оросителем 6 и заеплено на флотационной камере 7, имещей приемный карман 8 для удаления пены.Сетчатое полотно 3 имеет ра 10 Х 10 - 70 Х 70 мм.Устройство работает следую818656 вследствие движения сетчатого полотна 3 может производиться его...

Номер патента: 817295

Опубликовано: 30.03.1981

Авторы: Афонин, Иванов, Лукин

МПК: F03B 11/00

Метки: гидромашины, колесаповоротнолопастной, лопасти, рабочего, уплотнение

...поворотнолопастной гидромашины,Уплотнение лопасти рабочего колеса поворотнолопастной гидромашины содержит крышку 1, втулку 2, подпружиненное к ней прижимное кольцо 3, ман" жеты 4 и 5 серповидного профиля, расположенные между крышкой 1 и втулкой 2 и между втулкой 2 и прижимным кольцом 3 и обращенные друг к другу выпуклыми ",оронами, и дополнительные манжеты б и 7 серповидного профиля, причем втулка 2 выполнена составной и имеет крайние части 8 и 9 двояковогнутого сечения и среднюю 10 двояковыпуклого сечения, охватываемую дополнительными манжетами б и 7, обращенными друг к другу вогнутыми сторонами с образованием полос" ти 11 между ними, и имеющую сквозную проточку 12 для подачи уплотняю817295 Формула изобретения 9 виянющая у ЯХб 100 ИЯ 7...

Номер патента: 815037

Опубликовано: 23.03.1981

Авторы: Векслер, Курочицкий, Лукин

МПК: C13G 1/06

Метки: батареей, выпарной, управлениямногокорпусной

...из батарей, в эависиуправляющего сигнала, а изподачи исходного растворапо ходу раствора корпус вмости от величины рассоглауправляющего сигнала,от ного значения.На чертеже представлена схема реализации предлагаемого способа.Контроль конценграции продуктов после спаренных выпарных аппаратов осуществляют датчиками 1 и 2 концентрации, сигналы с которых через преобразователи 3 и 4 поступают на вычислительный блок 5, Управляющий сигнал с вычислительного блока в зависимости от значений концентраций аппарата, настроенного на меньшую концентрацию упаренного продукта, и аппарата, настроенного на боль шую концентрацию, воздействует таобразом на исполнительные мехамы 6 и 7 отбора упаренных продукв смеситель 8, чтобы концентраупаренного...

Номер патента: 814663

Опубликовано: 23.03.1981

Авторы: Иванов, Липатов, Лукин, Лысенко

МПК: B24B 1/00

Метки: бесцентровой, доводкинаружных, поверхно, стей, цилиндрических

...наличия угла между осями валковПеремещение заготовки 3 вдоль оси в том или ином направлении определяется расположением ведущего валка 2 относительно доводочного валка 1. В случае, если ведущий валок расположен относительно доводочного валка с наличием угла (+ОБ), заготовка перемещается вправо. Если в дущий валок расположен с наличием угла (-о), заготовка перемещается влево. Таким образом, осуществляется обработка заготовки без помехи выступающего буртика 4.Длина рабочей повер ости валков примерно равна длине о абатываемой поверхности заготовки. ри выборе длины рабочей поверхности валков необходимо, чтобы имело место наличие перебегов концов обрабатываемой по8146 бЗ Формула изобретенияСпособ бесцентровой доводки наружных...

Номер патента: 813543

Опубликовано: 15.03.1981

Авторы: Аршинов, Голин, Лукин, Серых

МПК: H01M 4/94

Метки: пластин

...водорода, а в качестве связующего используют политетрафторЗо этилен.813543 Формула изобретения Составитель В. ЗабелинТехред Н.Вабурка Корректор С, Шекмар Редактор П. Коссей Заказ 785/68 Тираж784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. УжгоРод, ул. Проектная, 4 При этом целесообразно брать пере кись водорода и асбест в весовом соотношении 7:9:1 соответственно.П р и м е р . 8 г размолотого и очищенного от примесей асбеста залирают 140 мл 30-ной .перекиси водбро да, выдерживают в.течение 30 мин и затем приливают 1000 мл дистиллиро ванной воды. Полученную суспензию интенсивно перемешивают в течение 30 мин и затем отстаивают в течение...

Номер патента: 813533

Опубликовано: 15.03.1981

Авторы: Брюхневич, Кондрашова, Лукин, Миллер, Смолкин, Степанов

МПК: H01J 31/50

Метки: преобра-зователь, электронно-оптический

...кольца 3, фиксирующих пружин 4 (на фиг. показана только одна пружина) и цилиндра 5 с мелкоструктурной сеткой 6, фокусирующий электрод 7, анодную диафрагму 8, электронный затвор, состоящий из двух пар отклоняющих пластин 9 и 10, между которыми установлена затворная диафрагма 11, систему 2 развертки изображения и экран 13.Изготовление фотокатода внутри прибора осуществляется следующим образом.Предварительно цилиндр 5 с сеткой 6 устанавливается в крайне правой стороне цилиндра 2 (фиг. 1). Фиксирующие пружины 4 выведены вне цилиндра 2 и в этом состоянии удерживаются наружным кольцом 3. Изготовление фотокатода производится путем ввода через штенгели, через отверстие в цилиндре 2 внутри прибора навесок соответствующих элементов и...

Номер патента: 813310

Опубликовано: 15.03.1981

Авторы: Абросимов, Лукин, Шкирятов

МПК: G01R 23/16

Метки: анализа, спектрафазовых, флуктуаций

...детектором б.Устройство работает следующим образом. 15При анализе в режиме слежения управляемый генератор 5 следит эа несущей фазой источника исследуемого сигнала 7 с малой постоянной ошибкой по фазе. При этом кольцо управления щ работает в линейном режиме, В кольце управления за счет соответствующего выбора его параметров создается режим слабозатухающих собственных колебаний. Любая составляющая спектра с частотой и) относительно несущей, поступая с фазового детектора б на анализатор спектра 8, совпадающая с частотой собственных колебаний 63 о кольца управления (резонанс), будет значительно увеличена и отселектирована при малом демпфировании кольца, Частота Ы 0 резонанса кольца, величина резонансного пика Я и его ширина (полоса...

Номер патента: 810820

Опубликовано: 07.03.1981

Авторы: Ананских, Бренц, Космодемьянский, Лукин, Михайленко, Сидорова

МПК: C13K 7/00

Метки: используемой, мальтозной, патоки, приготовления, хлебо-булочных

...по оптической плотности растворов при длине волны 280 нл.810820 Полученную порошкообразную мальтозную патоку использовали в качестве компонента в количестве 5% при выработке безбелкового диетического хлеба. Дегустация показала значительное улучшение вкусовых и ароматизирующих показателей безбелкового хлеба с применением мальтозной 15 патоки, полученной согласно предлагаемомуспособу по сравнению с показателями безбелкового хлеба с применением мальтозной патоки, полученной известным способом, Гезультаты приведены в таблице. Органолептические показатели вкус н аромат цвет Слегка кремовый с под. жаристон верхней ко. рочкон С использованием мальтозной патоки, полученной по предложенногиу способу Чистый, свойственный пшеничному хлебу С...
