Номер патента: 1404554

Опубликовано: 23.06.1988

Авторы: Аносов, Беляев, Дерягин, Еремеев, Лозовой

МПК: C25C 3/18

Метки: алюминиевого, пуска, электролизера, электролит

...электролита, мас.% Количествоалюминиявысших ивысоких маСрокслужбы электролита,мес. Сплав электролита А 1 Оз М 8 Р Расплавфторалю- мината СаР рок, выпущенного за одну кампанию работы электролизера, % натрия скриолитовым модулем 2,72,9 Остальное 43,2 95,2 1 0,2 2 0,5 3 0,8 4 5 42,7 93,8 41,1 2,5 86,1 38,6 3,5 ВНИИПИ Заказ 3059/28 Тираж 621 ПодписноеПроизв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4 Изобретение относится к цветной металлургии и может быть использовано при производстве алюминия электролизом5Цель изобретения - увеличение срока службы электролизера и повышение выхода высококачественного алюминия.П р и м е р. Перед заливкой электролита подину электролизера прогре вают дизельным топливом в течение нескольких часов до 450-500...

Номер патента: 1400832

Опубликовано: 07.06.1988

Авторы: Акимов, Бегун, Беспроскурный, Левенец, Лозовой, Лозовская, Мартыненко, Петрова, Скляревский

МПК: B23K 35/365

Метки: массы, обмазочной, пластификатор, покрытий, сварочных, типа, фтористо-кальциевого, электродных

...в покрытие 0,2% средства эксцентриситет менее О, 1 мм. Подобный эффект имеет место для других марок электродов:в то время как для УОНИ/55 ФК с оксалатом эксцентриситет 0,1-0,2 мм, для варианта УОНИ/55 без оксалата и с уменьшенным содержанием слюды он менее О, 1 мм. Для электродов ОЗЛА присутствие в составе сухой смеаи О, 1% добавки приводит к получению эксцентриситета в значениях, меньших0,1 мм.Увеличение средства до значенийО, 4% требует для дальнейшего повышения опрессовочных свойств покрытийувеличения количества в нем жидкогостекла и приводит к слипаемости электродов между собой в процессе плотнойукладки их в рамки, естественногопровяливания и следующей за этим прокалки в камерных печах. Устранениетакого явления возможно...

Номер патента: 1373894

Опубликовано: 15.02.1988

Авторы: Гибалов, Костенко, Лозовой, Савченкова

МПК: F04D 29/42

Метки: вентилятора, корпус, центробежного

...на фиг. 4 - сечение В-В на фиг. 1. Корпус центробежного вентилятора 1 с содержит спиральную обечайку 1 с языком 2, переднюю и заднюю стенки 3 и 4, имеющие расположенные в одной плоскости разъемы, и закрепленный на передней стенке 3 входной коллектор 5. Плоскость разъемов обечайки 1 и стенок 3 и 4 расположена за пределами входного коллектора 5. Язык 2 расположен в плоскости разъемов, а задняя стенка 4 снабжена проемом 6 25 с крышкой 7. Проем 6 имеет ширину Ь 1, превьапающую диаметр о вала 8 ротора, и длину 1, превышающую расстояние 8 от плоскости разъемов до оси ротора. На валу 8 ротора закреплено рабочее колесо 9. Спиральная обечайка 1 и передняя и задняя стенки 3 ич4 94 г4 в плоскости разъемов снабжены фланцами 10 и 11Прн демонтаже...

Номер патента: 1371736

Опубликовано: 07.02.1988

Авторы: Демаков, Кофф, Лисовский, Лозовой, Саламанина, Самойленко, Ситников, Стерин, Чидакина, Эсаулов

МПК: B21D 3/02

Метки: правки, цилиндрических

...обоймы 8 упором 14 (фиг,6), Эксцентриковая втулка 5 под действием пружины 6 поворачивается против хода движения заготовки, а колодка 1 перестанет отжиматься упором 14 и входит в контакт с обоймой 8, Поэтому снова происходит совместный поворот эксцентриковой втулки 5 с обоймой 8, Таким образом, если валок вращается, то он будет удерживаться в положении заданного смещения относительно оси правки, При этом эластичный бандаж 9 и обойма 8 вращаются относительно эксцентриковой втулки 5 на подшипниках 7 качения. В момент выхода трубы из контакта с валком он под действием пружины Ь возвращается в исходное положение (фиг,2 и 5)Угол между колодкой 11 и упором 14 выбирается следующим образом. Величина смещения рабочей поверхности валка с...

Номер патента: 1359740

Опубликовано: 15.12.1987

Авторы: Белохвостикова, Волчек, Кожевников, Лозовой

МПК: G01N 33/48

Метки: т-лимфоцитов

...0,2 млвзвеси эритроцитов барана, центрифугируют 5 мин при 200 я, инкубируюто1,5 ч при 37 С, суспендируют энергичным встряхиванием пробирок до получения гомогенной суспензии (без видимых на глаз сгустков), вновь центрифугируют 5 мин при 200 я и инкубируютпри 4 С 1 бч. Перед подсчетом удаляют 0,2 мл надосадочной жидкости,осадок суспендируют осторожным покачиванием пробирок (обычно 10-15 движений), каплю полученной суспензиипомещают на предметное стекло и нак 59740 2 рывают покровным, При 300-400-кратном увеличении под воздушной иммерсией подсчитывают количество лимфоцитов с 3 и более прикрепившимися эритроцитами барана (розетки) на 100 лимфоцитов.В таблице приведены результаты исследования Т-лимфоцитов периферической крови здоровых людей...

Номер патента: 1334208

Опубликовано: 30.08.1987

Авторы: Геркалюк, Лозовой, Риман

МПК: H01H 37/52, H01H 71/16

Метки: реле, температурное

...состояние зависитот раствора контактов, величины действующего усилия Р, положения фиксатора 13 относительно неподвижныхконтактов 16 и местоположекия на контактном рычаге 10 точки Б. Следовательно, при оптимальном выборе указанных факторов в контактном механизме можно достичь достаточно вьсокого коэффициента возврата, равкого0,85-0,9. Для сравнения следует отметить, что в аналогичных контактныхмеханизмах серийного изготовления,в которых не преследуется цель получения высокого коэффициента возврата(например, в микропереключателях ИП 7,МП 12), этот показатель составляет 3 133208 выполнены неповижными, В предлагаемом термореле рычаг 9 выполнен подвижным и двуплечим, в результате чего он может перемещаться относительно5 основания 12 на...

Номер патента: 1323740

Опубликовано: 15.07.1987

Авторы: Лозовой, Придыба, Цигал

МПК: F03B 17/00

Метки: гидравлический, двигатель

...диска 5 скорпусом 1 выполнена в виде шлицевогосоединения 13.Кроме того, двигатель имеет ведомыйэлемент 14.Гидравлический двигатель работает следующим образом,По подводящему каналу 8 в полость 3 З 5под давлением подается рабочая среда. Подее воздействием упругие лопасти 6 прогибаются и дополнительный диск 10 отодвигается в осевом направлении от упорногокольца 12 вправо на некоторое расстояние. 40Угол наклона лопастей 6 к поверхности дисков 5 и 1 О зависит от величины подводимого давления и снимаемого момента с ведомого элемента 14. Поток рабочей среды,проходя по образовавшимся каналам междулопастями 6, взаимодействует с ними и приводит в движение диск 5, который черезшлицевое соединение 13 сообщает его корпусу 1 и ведомому элементу 14.При...

Номер патента: 1317141

Опубликовано: 15.06.1987

Авторы: Кузнецов, Лозовой

МПК: E21D 11/10

Метки: возведения, комбинированной, крепи

...анкера 1 О исходя из ширины В секции сетки ар(узел 1 на фиг.2).матуры, расчетного сопротивления арАнкеры 1 устанавливают по контуру матурной проволоки сетки К и модуля выработки.под угломк плоскости,упругости проволочной арматуры Е по , перпендикулярной продольной оси вы- формулеВ(0 78 + Е 1, Е соз 45соз (агсзп 7 ) Всоз 45 0,7 К+ Е с = агсту Формула изобретения В(0 И + Е) Е соз 45 3;-соз(агсз 1 п) - В Е соз 45 0,7 К. + Е( = агскд щт Ещеею еы те мтУ Е - модуль упругости проволочнойарматуры;в - толщина клина замкового соединения в месте его контакта с петлей анкера при забитом клине. Где- угол наклона анкеров, размещаемых по сторонам секции,решетчатой арматуры;и - ширина арматурной сетки;В " рассчетное сопротивление араматурной...

Номер патента: 1313475

Опубликовано: 30.05.1987

Авторы: Белицкая, Зенгареев, Лозовой

МПК: B01D 3/30

Метки: азеотропных, разделения, смесей

...легколетучего компонента поступают в дефлегматор 3, где конденсируются и в виде жидкости отбираютсядистиллятом Д и флегмой, направляемой 10на растворение солевого агента в смесителе 5, из которого флегма с растворенной солью непрерывно дозируетсяв верхнюю часть колонны 1 разделения. Из укрепляющей части колонныразделения, выше места ввода исходной смеси, отбирается раствор солевого агента, направляемый на выпаривание в выпарной аппарат 4. Изнижней части выпарного аппарата 4сконцентрированный солевой агент направляется в смеситель 5, откуда поступает с флегмой в верхнюю часть колонны 1 разделения. Пары из верхнейчасти выпарного аппарата 4 направляются в среднюю часть колонны раз 75 2деления на уровень ввода исходнойсмеси,Приведенная...

Номер патента: 1305439

Опубликовано: 23.04.1987

Авторы: Бондарев, Гибалов, Лозовой, Ребрик, Савченкова

МПК: F04D 19/00

Метки: вентилятор, осевой

...относится к области вентиляторостроения, в частности к осевому вентилятору.Целью изобретения является повышение надежности.На чертеже показан осевой вентилятор, продольный разрез,Осевой вентилятор содержит корпус 1, переднюю 2 и заднюю 3 торцовые крышки, жестко связанные с ними и корпусом 1 лопатки 4 направляющего и спрямляющего аппаратов, расположенное между последними рабочее колесо с лопатками 5 и установленной на подшипниках 6 втулкой 7, и электродвигатель с внутренним статором 8 и наружным ротором 9, соединенным с втулкой 7. Вентилятор дополнительно содержит неподвижную полую ось 10, соединенную с торцовыми крышками 2 и 3 и расположенную по оси корпуса 1, а статор 8 и подшипники 6 размещены на полой оси 10. Подводящие...

Номер патента: 1299610

Опубликовано: 30.03.1987

Авторы: Ким, Лозовой, Фабриков

МПК: B01D 35/16

Метки: жидкостей, фильтр

...карман 23 и фильтруется череззернистую загрузку 22,При регенерации фильтрующей загрузки 22 каретка 4 из среднего положения фиг.1) передвигается в продольном направлении вправо (фиг.2)или влево (фиг.З) посредством привода 19, барабана 18 и троса 16. Вэто время внешний элемент штанги 10скользит по шарнирному устройству 9,а конец внутреннего элемента 13 поворачивается в шарнире 11, закрепленном на середине продольной стенки 1.После того как упор 14 коснетсяшарнирного устройства 9, происходитвыдвижение внутреннего элемента 13штанги до предела по достижении кареткой участка, где расположен отводящий карман 24, Витки шланга 20,которые размещены вокруг штанги 1 О,постепенно вытягиваются, перемешаясьпо штанге, Поспе того как кареткадойдет...

Номер патента: 1295377

Опубликовано: 07.03.1987

Авторы: Лозовой, Уманский

МПК: G05F 1/14, H02M 5/257

Метки: переменного

...8.5 возвращаются в нормальное замкнутое состояние. В результате напряжение на нагрузке 5 становится близким к номиналу.При дальнейшем возрастании напряжения сети, когда напряжение выпрямителя 12 превысит опорное напряжение от выхода 27 делителя 21, поступающее на инвертирующий вход компаратора 11,4, на его выходе появляется сигнал логического нуля. Реле 7.4, размыкающие выводы, обесточивается и к входному выводу силовых контактов 13 через контакты 8.4 и 8.3 40 подключается вывод 2.5, коэффициент трасформации увеличивается, а напряжение на нагрузке опять становится близким к номиналу, При дальнейшем увеличении напряжения до уровня, пре вышающего опорное напряжение, поступающее от выхода 22 делителя 20 на инвертирующий вход...

Номер патента: 1289468

Опубликовано: 15.02.1987

Авторы: Ивченко, Лозовой, Мельник, Слепуха, Яцкив

МПК: A61B 17/00, A61L 24/00, A61M 31/00 ...

Метки: лечения, пневмоторакса

...рационального выбора места торакоцентеза с учетом клинико-рентгенологических данных.Способ осуществляют под общим обезболиванием, например закисно-кислородным наркозом с применением нейролептанальгезии, миорелаксантов и искусственной вентиляции легких, причем производят раздель ную интубацию бронхов двухпросветной трубкой, позволяющей селективно регулировать величину внутрибронхиального давления в каждом легком. В месте предшествовавшей пункции плевры по межреберью производят прокол грудной стенки троакаром через трубку которого аспирируют жидкое плевральное содержимое, затем вводят оптические трубки торакоскопа для осмотра плевральной полости и выявления дефекта на паренхиме легкого. Уста- щ новив причину пневмоторакса, над...

Номер патента: 1280300

Опубликовано: 30.12.1986

Авторы: Анисимов, Красовицкий, Лозовой

МПК: G01B 3/08

Метки: измерительное, раздвижное

...на фиг. 1; на фиг. 3 - узел 1 на фиг, 1; на фиг. 4 - устройство в рабочем положении.Раздвижное измерительное устройство состоит иэ основания 1 с опорной поверхностью 2 и направляющими 3, ползуна 4, измерительного штока 5, жестко связанного с ползуном 4, и механизма перемещения ползуна, выполненного в виде двух концентрично рас- ЗО положенных втулок 6 и 7, жестко соединенных между собой, Внутренняя втулка 6 соединена резьбой с ползуном 4, а внешняя втулка 7 соединена резьбой противоположного направления с гильзой 8, жестко закрепленной на основании 1. Устройство содержит также отсчетный узел в виде неподвижной 2линейной шкалы 9, нанесенной на поверхности направляющих 3, н круговой подвижной шкалы 10, нанесенной на механизме перемещения...

Номер патента: 1276669

Опубликовано: 15.12.1986

Авторы: Гулыга, Доброскок, Истеев, Кишкин, Курунов, Лозовой, Савчук, Царицин, Шокул

МПК: C21B 7/24

Метки: доменной, печи, профиля, шихтовых

...выбора прогиба балки. Верхний вертикальный конец паза фиксирует ось и балку в рабочем положении, при котором производится замет профиля засыпи шихтовых материалов.Наклонная часть паза должна охватывать по окружности трубы угол 60 что обеспечивает поворот балки такжеона 60 , при котором конец ее устанавливается над центром колошника. Угол наклона паза должен составлять 45-60 а предпочтительно 50 , При меньшем угле наклона возрастают нагрузки на привод поворотной оси из-за роста сил трения при движении пальца по пазам. При угле наклона, превышаюощем 60 , сильно увеличивается необходимый рабочий ход штока приводного механизма.Устройство работает следующим образом,При поступлении управляющего сигнала включается приводной механизм 13,...

Номер патента: 1276528

Опубликовано: 15.12.1986

Авторы: Балабанова, Гибалов, Костенко, Лозовой, Филонов

МПК: B60K 11/00, B60K 13/06

Метки: аппаратов, воздухоснабжения, машин, тепловоза, централизованного, электрических

...выполнено ниже основания спирального корпуса 15 между передней 17 и задней 18 стенками поперечного короба 5, расположенными на уровне параллельных стенок спирального корпуса 15.Спиральный обвод 19 корпуса 15 начинается с верхнего основания 20 левого поперечного отвода б и, обогнув колесо 16, сочленен с образующей 21 короба 5, Через образующую 21 короб по ходу потока сообщен с пра,- вым поперечным 7 и нижним 8 отводами, ее образующая продолжена в ниж. - нее основание 22 левого отвода б, а через боковые стенки 17 и 18 короб сообщен с продольными отводами 9 и 10.Контуры спирального корпуса 15 и раздаточного короба 5 следуют линиям тока воздуха, выходящего из рабочего колеса 16. Уменьшение гидравлических сопротивлений, притекающим в...

Номер патента: 1274740

Опубликовано: 07.12.1986

Авторы: Голубов, Кириленко, Кравченко, Лозовой, Манжула, Панарин, Ростовский, Фоменко

МПК: B01D 47/06

Метки: пыли, увлажнения

...срезе отбойника жидкойфазы на мелкие капли, а также выгружать пыль из бункеров без вторичного"пыпения, снизить пылевыделение приперевозках и переработке у потребителя, исключить складирование пыли вотвалах.На чертеже представлена схема устройства для увлажнения пыли,Устройство содержит корпус 1, отбойник 2 в виде усеченного конуса,прикрепленного к корпусу и направленного меньшим основанием вниз, форсунки 3 струйного истечения для подачиувлажняющего агента направленные навнешнюю поверхность отбойника. вибратор 4 и пружинные амортизаторы 5Устройство для увлажнения пьщиработает следующим образом,Поступающая в устройство пыль навнутренней поверхности отбойника 2аэризуется за счет виброожижения спомощью прикрепленного к корпусу 1вибратора 4,...

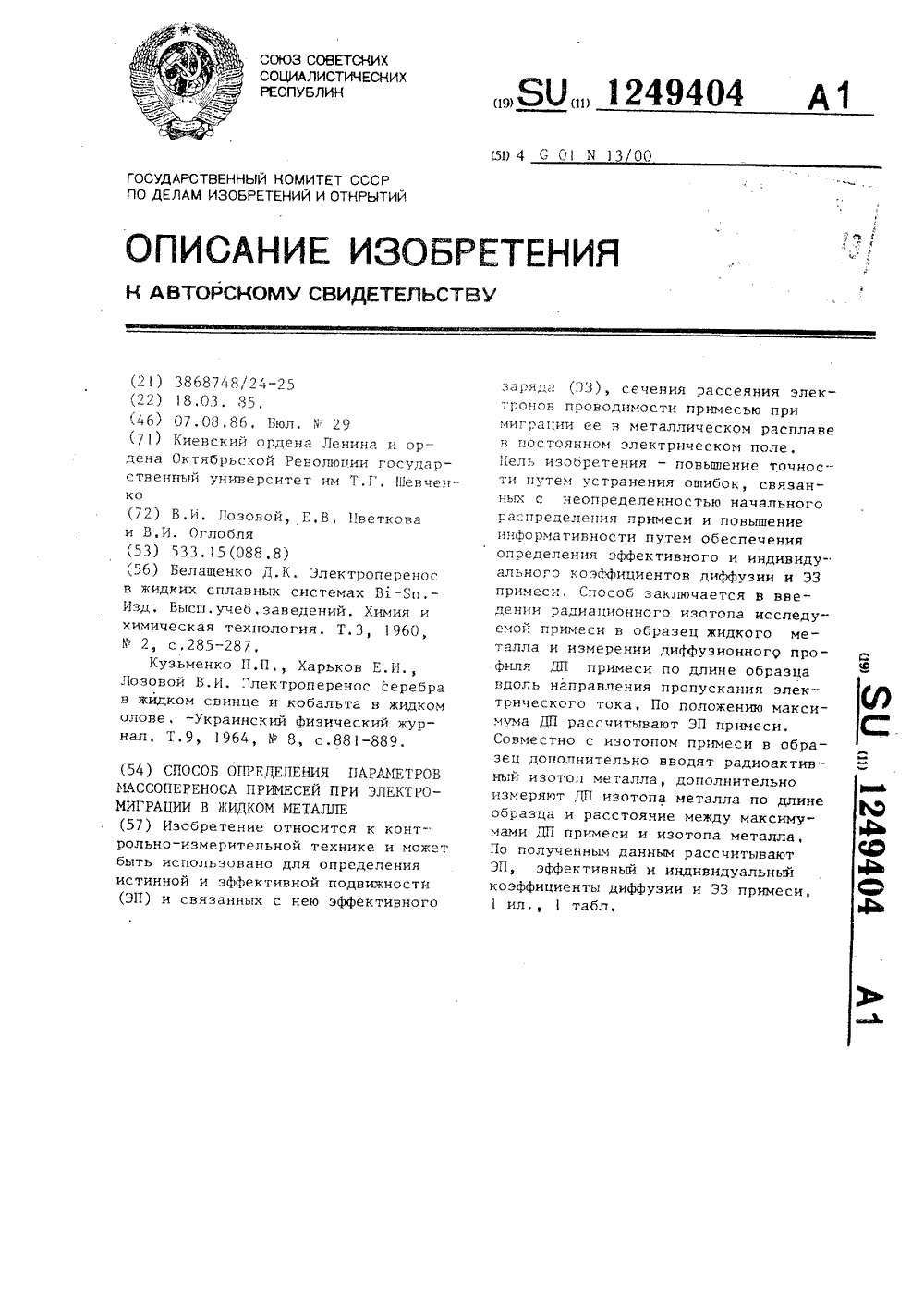

Номер патента: 1249404

Опубликовано: 07.08.1986

Авторы: Лозовой, Оглобля, Цветкова

МПК: G01N 13/00

Метки: жидком, массопереноса, металле, параметров, примесей, электромиграции

...де 5 .,; " 1 я сс 1 05151 ие 0 т максим) ма к 1 эивой распредепееия 5 БотеэГа-репера до леаксилеумсе;эаспределения -го изотопа Бремя опыта;- цаиряжецность злектрическо: Нячец 551:э 13 Тек ти:ц ых ко зффициец -:013 ТтифФчзик И сслепуемых изото гте с 3 ОПРРДП:15 Р гс 5;О Т 1 эгЕОП Тэасг.",ТРс. -сцтя 1 х утРЭ 1 ее 1 х Я 1 . 5 ве Ос т РЙ .Цс"ЭР.3 еЕЭЕОИ ХозффЕГЕЕРЦТ: РЯЛЕОИ,"ПСС;ТРОРЦНОЙ Н ХООР;111 цс"; с 1 Х 1 П - Х 1 ЭГГ с 31 ), Ц )Х ) г;те х - расстояние От максимума 1(ре - БОЙ рзс Вреде:ения удет 1.1 он АКТИВНОСТИ ЕГО ИЗОТОПЯ ДО серепицы с.екции, в которои ОПРРДЕ ТЯЕС с 5 ЕЛЬЕЕЯЯ аСТЕВцость.глеер 5 емей при наличии кошекЕ;ии3,5 Еекттявнеей созфс) Тпиет диецфуеии1) представляет собоЙ сумму 5 цдирО 3 ТДсЯЛЬНО ГО Е,МОЛЕК ЛЯ 1 ЭНО ГО ) КО...

Номер патента: 1243834

Опубликовано: 15.07.1986

Авторы: Воронова, Гилев, Гулыга, Днепренко, Лозовой, Малахов, Поляничко, Фонотов

МПК: B05D 1/02

Метки: нанесения, огнеупорного, покрытия, силикатного

...Это повышает сцепление с нанесенными частицами последующих частици увеличивает прочность нанесенногоогнеупорного слоя,50Подача воздушно-жидкостной смесичерез сопло кольцевым концентричнымструе огнеупорного порошка потокомв количестве, равном 0,7-1,3 расходавоздуха для подачи огнеупорного порошка, обеспечивает формированиеЯпосле выхода из сопла сплошного неразрывного слоя воздушно-жидкостнойзавесы вокруг струи огнеупорногопорошка по всей ее длине.Количество жидкого связующего в воздушно-жидкостной смеси, подаваемой в сопло, должно составлять 0,4- 0,8 количества (по массе) сжатого воздуха . При количестве связующего 5 в воздушно-жидкостной смеси менее 0,4 количества (по массе) воздуха огнеупорный порошок недостаточно смачивается...

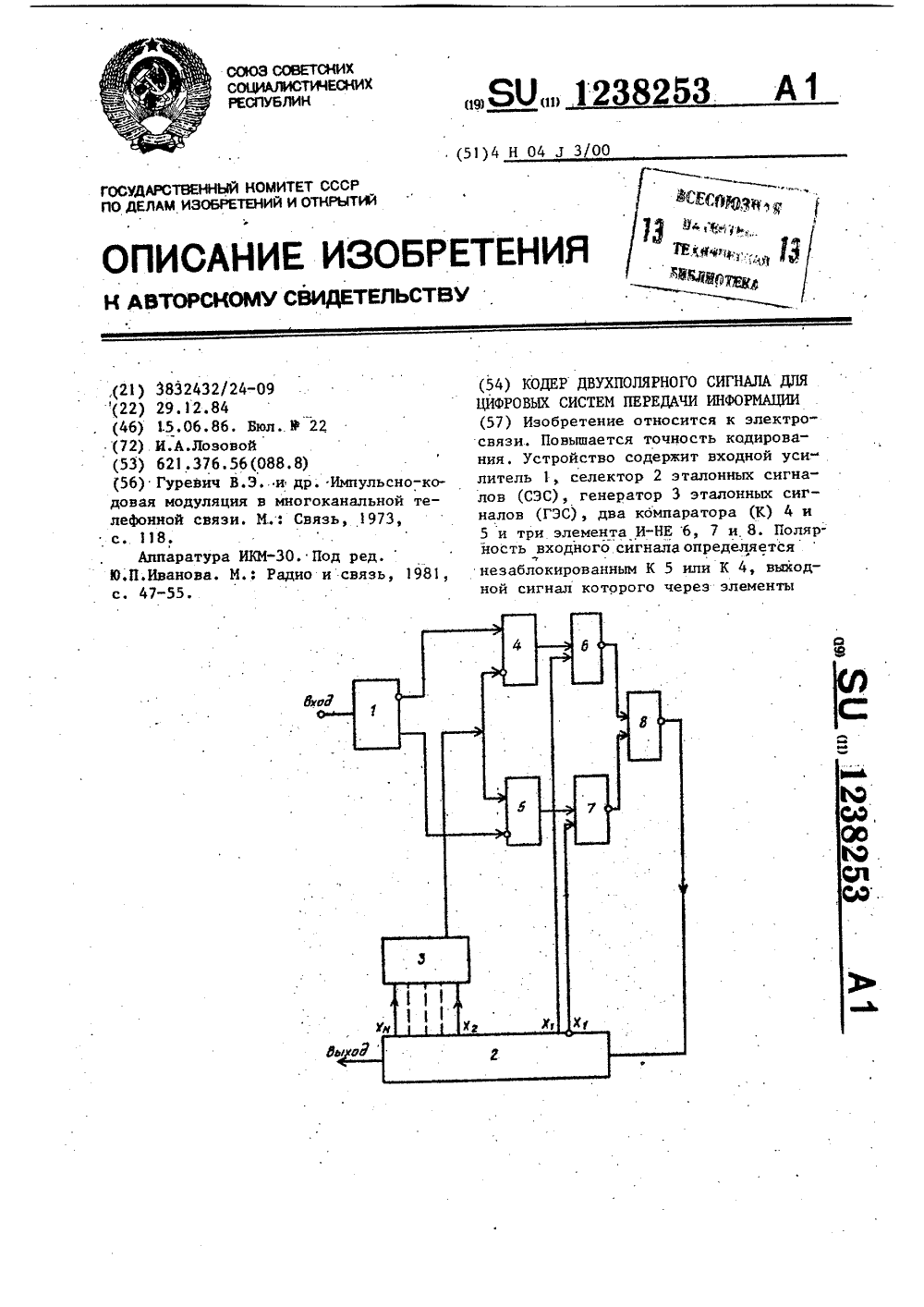

Номер патента: 1238253

Опубликовано: 15.06.1986

Автор: Лозовой

МПК: H04J 3/00

Метки: двухполярного, информации, кодер, передачи, сигнала, систем, цифровых

...элементы И-НЕ 7 и 8 поступает на вход селектора 2. При этом, в зависимости от полярности входного сигнала, селектор 2 оставит 10 открытым тот компаратор, на вход кодит кодируемый сигнал противоположнойполярности. Дальнейшее кодированиеосуществляется подбором амплитудйсуммарного эталонного сигнала с,поочередным включением эталонных сигналов ГЭС 3 с помощьюСЭС 2. Цель достигается введением К5 и элементов И-НЕ 6, 7 и 8.1 ил. торого сигнал поступает в той жеполярности, что и сигналы, генератора3, и заблокирует выходной сигнал первого или второго компаратора 4 или 5,на который приходит кодируемый сигналпротивоположной полярности. Дальнейшее кодирование осуществляется под-,бором амплитуды суммарного эталонного сигнала с поочередным...

Номер патента: 1232539

Опубликовано: 23.05.1986

Авторы: Бондарев, Гибалов, Лозовой, Савченкова

МПК: B61C 5/02

Метки: дизеля, локомотива, охлаждения

...и уменьшение энергозатрат.На фиг. 1 изображено устройство для охлаждения дизеля локомотива, поперечный разрез; на фиг. 2 - вид А на фиг. 1.Охлаждающее устройство содержит панели радиатора 1, размещенные У-образно к вертикальной оси локомотива, осевые электровентиляторы 2, к которым подведены воздуховоды 3. Перед фронтом охлаждающей поверхности панелей радиатора по боковым стенкам кузова размещены боковые жалюзи 4, а над электровентиляторами - верхние жалюзи 5. Под панелями радиатора выполнены проточные каналы 6, образованные с внутренней стороны коробчатыми нишами 7, а с внешней стороны лопаточным заборником 8 двустороннего действия. Дополнительные радиаторы 9, теплопередающая поверхность которых образована вертикальными...

Номер патента: 1229617

Опубликовано: 07.05.1986

Авторы: Кущенко, Лозовой, Недзельский, Притыкин

МПК: G01L 19/00

Метки: воздуха, давления, статического

...- с атмосферой. Полость приемного конца трубки связана посредством соединительной трубки 13 с дифференциальным З 5 манометром 14. На приемном конце трубки выполнены также ограничители 15 захода уплотнения, а на противоположных концах прямого участка трубки на шарнирах 16 закреплены два зеркала 17 и 18, образующих оптическую систему. Оптическая система может быть перенастроена за счет поворота зеркал в шарнирах 16.Прибор работает следующим образом.Контролируя визуально посредством системы зеркал 17 и 18 взаимное располо жение контрольного отверстия 19 в нижнем люке тягового электродвигателя и отогнутого конца приемной трубки, вводят последний в указанное отверстие на расстояние, определяемое наличием ограничителей 15, при этом...

Номер патента: 1229587

Опубликовано: 07.05.1986

Авторы: Брон, Вязанкин, Лозовой, Нисанов, Стах, Шеремет

МПК: G01G 23/01

Метки: весов, поверки

...Нижняя поверхность опоры 7 благода ря наличию сферического и карданного шарниров занимает положение, соответствующее реальному положению в пространстве опорной поверхности платформы весов. Положение опорной 40 поверхности платформы весов не регламентировано, т.е. опора 7, подвешенная на карданном шарнире 8, поворачивается, прилегая своей поверхностью к платформе весов. При этом обяза тельно происходит совмещение осей карданных шарниров 8 и 11 с центрами поверхностей сферических шарниров. Это совпадение обеспечивается возможностью осевого перемещения карданного шарнира 8 относительно плунжера 4 и карданного шарнира 11 относительно опоры 10.В полости А и Б масло поступает из системы противодавления. 55Одновременно из системы противо-...

Номер патента: 193651

Опубликовано: 15.04.1986

Авторы: Кричко, Лозовой, Советова, Титова

МПК: C10G 47/22

Метки: гидрогенизации, нефтей, нефтепродуков

...0,3-2 м /кг, и объем Оэной скорости 0,5-5 ч .Процесс осуществляют в реакторе трубчатого или камерного типа с использованием в качестве водородсодержащего газа технического водорода,25 отходящих газов процессов платформин 4га или гидроочистки, метановодородных смесей коксового или пиролизного производства. При переработке нефтепродуктов в указанных условиях происходит деструкция сырья и образование легкокипящих дистиллятных фракций и облагороженных остатков.Присутствие в реакционной смеси, помимо водорода, водяного пара предотвращает, коксообразование в нагревательной системе, способствует обессериванию и позволяет осуществлять процесс длительное время непрерывно,вследствие отсутствия коксообразования, Степень обессеривания без...

Номер патента: 1216200

Опубликовано: 07.03.1986

Авторы: Байрака, Бочка, Гринштейн, Диденко, Дубенчук, Лозовой, Малый, Ризницкий, Тараканов, Тарановский

МПК: C21B 5/00

Метки: доменной, плавки

...приняты постоянными, а базовые значения температур определены по формулам: для кольцевых сечений, лежащих в пределах центральной зоны,781/Р 1, для кольцевых сечений,лежащих в пределах промежуточной эоны, - й; = 678/Р для кольцевыхсечений, лежащих в пределах периферийной зоны, й 1 = 605/Р . Величина хпрактически не изменяется в различных условиях работы доменной печи,П р и м е р. Предлагаемый способ загрузки испытывают на доменной печи объемом 5000 м. Корректировку рудных нагрузок в 10 кольцевых зонах ведут по величине рассогласования базовой и средней температур, Рудную нагрузку меняют в интер вале 0,004 - 0,06 т/т на 10 С рассогласования температур. В кольцевых зонах, где замеряемые температуры превышают базовые, обеспечивают...

Номер патента: 1215868

Опубликовано: 07.03.1986

Авторы: Дорофеев, Кособоков, Лозовой, Макарчук, Мирошников, Плющев

МПК: B22F 3/20, B22F 7/02

Метки: биметаллических, порошковых

...пояска тарелки клапана. В результате горячей деформации кольцо из жаропрочйого материала15 располагается на поверхности опорнойфаски клапана и частично на цилиндрическом пояске тарелки.Полученную заготовку биметалли 1 ческого клапана подвергаютмехани"20,ческой и термической обработкам,При изготовлении клапана двигателя внутреннего сгорания для автомобиля ВАЗпредлагаемый способпозволяет упростить технологический,25 процесс за счет исключения процессанаплавки жаропрочного материала наопорную фаску, а также за счет сокращения операции механической обработки готового клапана. При этомдостигается такое же сокращение расхода жаропрочного материала - какза счет исключения операции наплавки 1,т,е. ,за счет устранения потерь,связанных с...

Номер патента: 1211877

Опубликовано: 15.02.1986

Авторы: Введенская, Задерихин, Лозовой, Сычев

МПК: H03K 23/00

Метки: импульсов, умножитель, числа

...ЫЕ 9, выходы 10-1 - 10- .младших разрядов 4 реверсивного счетчика и выходы 10 - ь + 1 - 10старших разрядов Ь реверсивного счет- ЗО чика. та ИЛИ является выходом алгебраического сумматора, выход пятого элемента И соединен с вторым входом четвертого элемента ИЛИ и четвертымвходом второго элемента ИЛИ, выходкоторого соединен с первым входомвосьмого элемента И, второй входкоторого подключен к четвертому входу алгебраического сумматора, а выход - к первому входу первого элемента ИЛИ, второй вход которого соединен с выходом девятого элементаИ, .первый вход которого подключен ктретьему входу алгебраического сумматора, а второй вход - к выходучетвертого элемента ИЛИ, третий ичетвертый выходы которого Подключены к выходам соответственно...

Номер патента: 1211046

Опубликовано: 15.02.1986

Авторы: Бобыляк, Григораш, Лозовой, Пастух

МПК: B27L 11/02

Метки: кусковых, отходов, переработки, рубительная

...распокольцсвых канавок цожевордсположены против ножей, и которых размещены цдл рдетьо ножевого диск.(;оставис н В. Агафоноехред И ВерееТн)нж 52Государственного колитлам изобретений и откква, Ж 35, РаугисканПатент, г Ужгород, у. Корректор Ч1 одписноета СО:Ррытийна 6., д, 4Проектна едактор .1. онх; анси и игпи нен ВНИИПИ по д13035, Мо Фн зиад ПППИзобретение относится к деревообрабаты. вающей промышленности, в частности к оборудованию для измельчения древесины.Цель изобретения - повышение качества щепы и уменьшение энергозатрат.На фиг.1 представлена машина, общий вид, разрез; на фиг.2 -- разрез А А на фиг.1; на фиг.З - разрез Б -Б на фиг.2; на фиг 4 -- разрез В В на фиг.2; на фиг.5 - контрнож машины.На корпусе 1 в подшипниках 2 установлен...

Номер патента: 1206487

Опубликовано: 23.01.1986

Авторы: Дорохина, Костенко, Лозовой

МПК: B01D 45/14, F04D 19/00

Метки: вентилятор, осевой

...каналов..г Составитель А.Сафоновдактор О.Юрковецкая Техред М.Парацай Корректор М.Пож 76/35 Тир ВНИИПИ Государств по делам иэобр 035, Москва, ЖПодписноеного комитета СССРений и открытийРаушская наб., д. 4/5 ка 113 ППП "Патент", г.ужгород, ул.Проектная, 4 9 120648Изобретение относится к вентиляторостроению и касается осевых венти ляторов.Целью изобретения является повышение эффективности очистки воздуха.На фиг. 1 изображен осевой вентилятор, продольное сечение; на фиг.2- то же, общий вид.Осевой вентилятор содержит цилиндрический корпус 1, снабженный кольце 1 О вой камерой 2 с входным щелевым отверстием 3 и выходным патрубком 4, и расположенное в корпусе рабочее колесо 5. Корпус 1 снабжен последовательно сообщенными между собой и...

Номер патента: 1206343

Опубликовано: 23.01.1986

Авторы: Дерягин, Кузнецов, Лозовой, Рыжов, Щеглов

МПК: C25C 3/06

Метки: алюминия, электролитического

...угольного анода, выделяющиеся в аноде и движущиеся отцентра к периферии параллельно изотермам 400-650 С, попадая в зонуостолба древесного угля, изменяютгоризонтальное направление движенияна вертикальное, Проходя.по столбудревесного угля к подошве анода,огазы коксования в зоне 650-950 Сразлагаются. При разложении газовкоксования (СО; СО, СНуглеродостается в порах древесного угля,уплотняя его, а остаточные газы разложения углеводородов и кислородвыходят под подошву анода, разрываяпассивирующую пленку анодных газов,изолирующую подошву анода, увеличивают продолжительность нормальной1 06343 2работы электролизера, т.е. снижаютчастоту анодных эффектов.Способ осуществляют следующимобразом.5 После пуска электролизера и выво.да его на нормальный...
