Номер патента: 1469477

Опубликовано: 30.03.1989

Авторы: Литвиненко, Попов

МПК: G01V 1/04

Метки: возбуждения, колебаний, скважине, упругих

...усилитель и коммутатор сигнала, причем вход усилителя подключен к приемнику упругих колебаний, выход через коммутатор сигнала соединен с каротажным кабелем, а в наземную часть введены Формирователь излучаемого сигнала, блок задержки, формирователь синхроимпульса, Формирователь стробирующего сигнала, электронный ключ, преобразователь излучаемого сигнала, а источник тока выполнен регулируемым, причем вход блока задержки соединен с коммутатором тока заряда, а выход - с Формирователем сннхроимпульса, второй вход которого соединен с формирователем тель 15 излучаемого сигнала, блок16 задержки и электронный ключ 17.К коммутатору 14 режима работыподключен генератор 18 и кнопка 19ручного пуска, Входы формирователя520 синхроимпульсов...

Номер патента: 1469130

Опубликовано: 30.03.1989

Авторы: Литвиненко, Спивак, Турук

МПК: E21C 27/32

Метки: комплекса, механизированного, передвижки, стругового

...2 поступает в полость 14 доэирующего клапана10. В связи с наличием обратного клапана 15 жидкость перемещает плунжер11 в крайнее положение, т.е. происходит взведение дозирующего клапана10.Рабочая жидкость из поршневой(фиг.1) или штоковой полости (фиг.2)выдавливается в низконапорную гидролинию 5 через обратный клапан 19 иуправляющий дроссель 18.В случае,если объем жидкости, вытесняемый изпоршневой или штоковой полости гидроцилиндра 2 больше объема полости 14дозирующего клапана 10, то избытоквытесняемой жидкости через канал 20 35 и рабочий дроссель 16 выдавливаетсяв низконапорную гидролинию 5.После прохода струга жидкость изнизконапорной гидролинии 5 через ра 1469130бочий дроссель 16, обратный клапан 115 и каналы 20 и 21 поступает...

Номер патента: 1468960

Опубликовано: 30.03.1989

Авторы: Гладштейн, Кукарцев, Литвиненко, Ломма, Мартыненко, Милюц, Павлов, Перельман, Рябов, Эфрон

МПК: C22C 38/16

Метки: сталь

...азот 0,006-0,015;железо остальное, Сталь может содержать серу менее 0,035%, а суммарноесодержание меди и никеля составляет0,1-0,5%, содержание титана определяется из соотношения: Т 1 6 3,4 Ь ++1,58 + (О, 01-0, 06), Введение в известную сталь новых компонентов ирациональный выбор соотношения известных компонентов позволил обеспечить в состоянии после контролируемой прокатки комплекс высоких мехачем суммарное соде икеля составляет 0 дение титана определ тнния:Тд = 3,4 Я + 1,58 + (0,01-0,06Сталь выплавляли в индукционнпечи, разливали в слитки массойкоторые ковали на заготовку сечеем 60 м 60 мм, Заготовки перед проо,кой нагревали до 1200 С, проводилпредварительную прокатку при 105до толщины 45 мм и окончательную1468960 прокатку за 6...

Номер патента: 1468619

Опубликовано: 30.03.1989

Авторы: Литвиненко, Литвинов, Писаренко, Риднер, Следнев, Феник

МПК: B21B 19/00

Метки: клети, настройки, поперечно-винтовой, прокатки

...названные операции настройки.В качестве примера конкретного исполнения рассмотрим настройку двух типов клетей - барабанного и консольного.Выполним настройку трехвалковой клети конструкции ЭЗТМ барабанного типа СВП, предназначенной для прокатки круглого профиля ф 80 мм посредством валков с заданной калибровкой, которая рассчитывалась при следующих геометрических параметрах: высота Ь от центральной точки валка до оси прокатки равна 180 мм, угол а раскатки - 20, угол 3 подачи - 24, торец валка со стороны калибрующего участка отстоит от центральнои точки валка вдоль его оси на расстоянии (а) 25 мм.Инвариантные геометрическиеры д и у выражаются через нхарактери Ь впа 180 в 1 п 20Ь=- -- , - или Ь= - .-р- -- -, -- 234 мм.з 1 пу з 1 п 30...

Номер патента: 1467128

Опубликовано: 23.03.1989

Авторы: Литвиненко, Пахомов, Ткачева, Яковенко

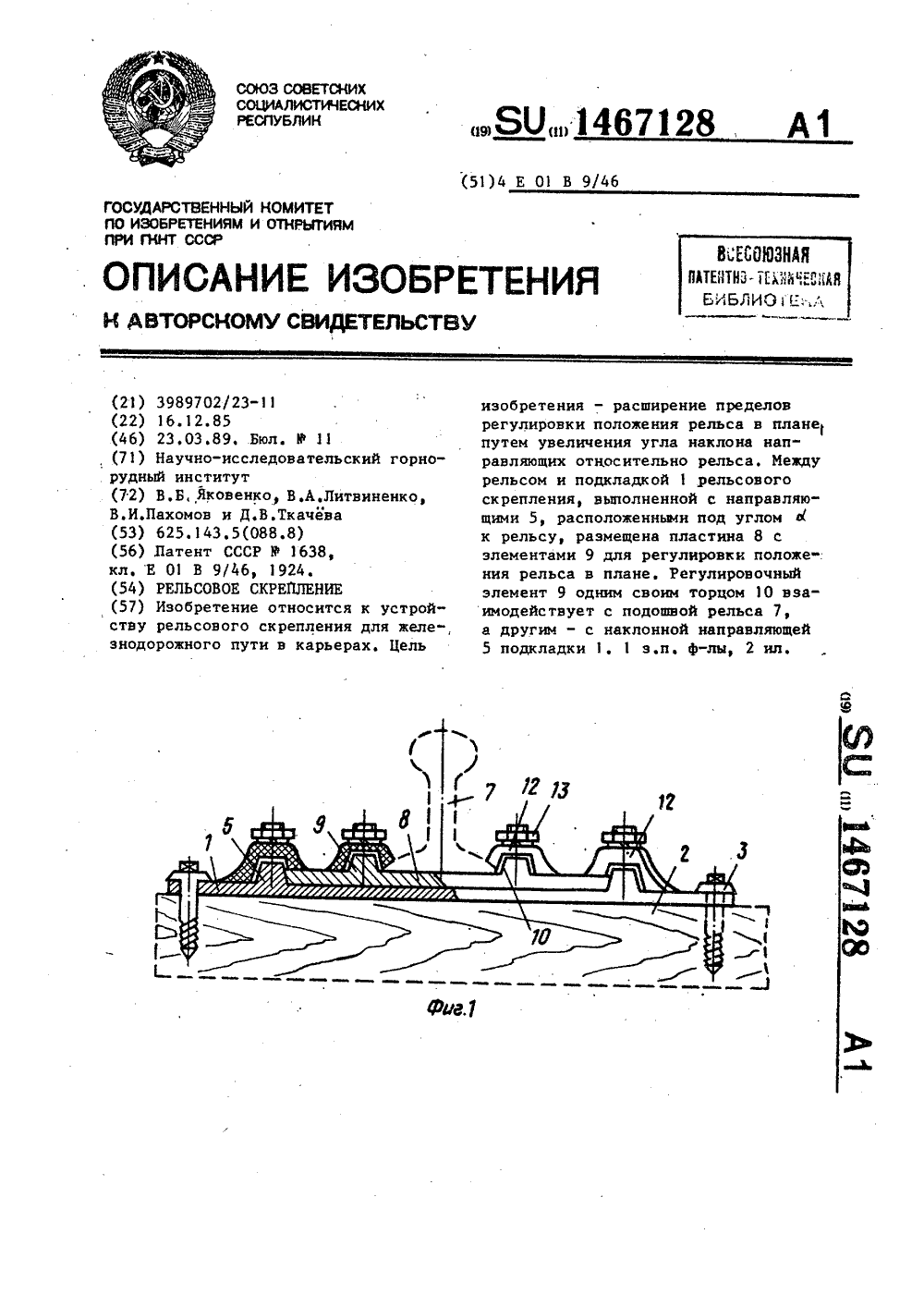

МПК: E01B 9/46

Метки: рельсовое, скрепление

...с подошвой рельса 7, а дру"гой торец 11 - с направляющей 5 подкладки 1. Наклон торца 11 и.направляющий 5 (фиг. 2 угол 4 может преа уЗОвышать угол трения между этими взаимодействующими плоскостями для расширения пределов регулировки положения рельса 7 в плане.Для прикрепления рельса 7 и регулировочных элементов 9 имеются при.жимные клеммы 12, затянутые гайка"ми 13 оКроме клемм 12 прижатие рельса 7и пластины 8 с элементами 9 к подкладке 1 происходит в результате накатывания колес подвижного состава,что увеличивает сопротивление сдвигупластины 8 по подкладке 1 и позволяет расширить пределы регулировки по 45 28 2ложения рельса в плане путем увеличения угла с(фиг. 2). Кроме того, сопротивление сдвигу может быть дополнительно увеличено...

Номер патента: 1466028

Опубликовано: 15.03.1989

Авторы: Дмитриев, Литвиненко, Новиков

МПК: H05K 13/02

Метки: вторичных, кассет, позиционирования, преимущественно, технологических

...- устройство при ыполнении гнезд на внутренней боковой поверхности планок; на фиг,6 - о же, вид сбоку.Вторичная технологическая кассетаустройства выполнена с выемками 2я фиксации первичных технологичесих кассет 3, расположенными на верхей поверхности ее корпуса, В перичньх технологических кассетах 3 аазмещень корпуса 4 больших интегальных схем. Нижняя поверхность касеты 1 снабжена базовыми элементамивиде двух параллельных планок 5. одача кассеты 1 осуществляется лаами 6 штабелера. Рядом с кассетойразмещены приводы 7 поступательноо перемещения, например, пневматиеские. На планках 5 выполнены гнеза 8, расположенные на боковых поерхностях 9 планок 5. Над гнездамиразмещены ролики 10, установленные а свободных концах штоков 11,...

Номер патента: 1465952

Опубликовано: 15.03.1989

Авторы: Карелов, Куликов, Литвиненко

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...сигналом переноса, поступающим на вход разрешения записи счетчика 6 импульсов через элемент ИЛИ-НЕ 5. В этом состоянии устройство готово к запуску в режиме задержки внешних запускающих импуль- сов, поступающих на входную шину 9,Запускающий импульс поступает навходную шину 9, снимает сигнал записи с входа записи счетчика б импульсов и разрешает счет импульсов,поступающих на счетнын вход счетчиЭка 6 импульсов. Первый же импульсс элемента иИ-ПИЛИ 2 переводитвыход переноса счетчика 6 импульсовв состояние логической единицы, приэтом на выходной шине 8 формируетсяначало временной задержки. На выходеэлемента И-НЕ 4 формируется уровень логического нуля, который переводитгенератор 3 чисел в следующее состояние, при этом на его выходе В...

Номер патента: 1465313

Опубликовано: 15.03.1989

Автор: Литвиненко

МПК: B25J 15/00, B25J 15/06

Метки: робота, схват

...коиструкции и повышение надежности путем исключения трущихся частей.На фиг, 1 изображен предлагаемый схват, общий вид; на фиг, 2 - вид А на фиг. 1.Схват содержит магнитные системы, расположенные в его рабочей зоне, включающ 1 е катушки 1, охватывающие сердечники 2с полюсами 3, В воздушном зазоре между полюсами расположены средние участки 4 токопроводящей упругой ленты, изргнутой в виде петли, Концы ленты зак 1 еплены в токопроводящих зажимах 5. К айние участки 6 ленты зажимают деталь 7. М гнитные системы установлены на общем ос овании 8. Токоподводы 9 подходят по руке 1 О робота к токопроводящим зажимам 5. Схват работает следующим образом.В исходном состоянии ленты деформированы естественным образом и участки 6 за 1 жимают деталь 7 с...

Номер патента: 1465305

Опубликовано: 15.03.1989

Автор: Литвиненко

МПК: B25J 11/00

Метки: промышленный, робот

...2 с приводом ее вращения, включающим электродвигатель со статором 3 и дисковым ротором 4, и редуктор 5. На платформе 2 расположена механическая рука 6, приводы перемещения кото 1 рой содержат электродвигатели включающ 14 е жестко связанные с основанием 1 основную 7 и дополнительную 8 магнитнЙе системы с кольцевыми воздушными зазорами, в которых расположены дисковые рс 1 торы 9 электродвигателей. Основная 7 и дополнительная 8 магнитные системы установлен ы концентрично, а поверхности их полюсов, образующих воздушный зазор, расположены перпендикулярно оси вращения платформы 2. Роторы 9 электродвигателей установлены на платформе 2 и кинематически связаны через редукторы 10 с рукой 6, нэ которой установлен исполнительный орган 11. Робот...

Номер патента: 1465297

Опубликовано: 15.03.1989

Автор: Литвиненко

МПК: B25J 1/00

Метки: манипулятор

...3 приводы ее перемещения: привод 4 перемещения в продольном направлении и расположенные попарно взаимно перпендикулярно приводы 5 и 6 поперечного перемещения. Привод 4 выполнен в виде расположенной в магнитном поле полюсов 7 катушки 8, которая через шарнир 9 связана с рукой 1, Приводы 5 и 6 выполнены аналогично, при этом их катушки 10, расположенные между полюсами 11, связаны соответственно с направляющими элементами 12 и 13 штоками 14, установленными в подшипниках 15, На направляющих элементах 1 У и 13 расположена рамка 16, охватывающая руку 1 и связанная с ней посредством шарнира 17, образую щего кинематическую пару четвертого рода, Пружина 18 уравновешивает рукув исходном состоянии,Манипулятор работает следующимобразом.Привод 4...

Номер патента: 1465207

Опубликовано: 15.03.1989

Авторы: Гришин, Лапшин, Литвиненко, Лиходей, Проволоцкий

МПК: B23H 1/04, B23H 9/00

Метки: электрод-инструмент, электрообработки

...3-5 с осевыми отверстиями, К свободному 25 концу токоподвода 2 прикреплена шпилька 6 с резьбой, на которую навинчен сферический элемент 7. Сферический элементы выполнены из легирующего материала и расположены в ви де чередующихся групп переменного диаметра, причем диаметр сферических элементов в группе уменьшается в обе стороны от элемента с наибольшим диаметром. Между сферическими элементами установлены упругие элементы 8, выполненные в виде металлических тарельчатых пружин или в виде резиновыхколец.При использовании инструмента для электрообработки в многоэлектродном вращающемся инструменте (фиг.3,4) инструменты для электрообработки закрепляются на диске 9, посаженном навал 10. Инструмент для электрообработки работает следующим...

Номер патента: 1465156

Опубликовано: 15.03.1989

Авторы: Гарин, Кизим, Литвиненко

МПК: B21D 37/08

Метки: заготовках, лепестков, листовых, надрезки, отгибки

...работает следующим образом.Листовой материал подается в рабочую зону, открывается подача теплоносителя в каналы "в" матрицы для подогрева отгибаемых участков, под воздействием давления пресса прижимная плита 3 с пуансоном 6 и гибочная. планка 7 в исходном положении преодолевают сопротивление пружин упругого основания матрицы 2 и перемещаютее до упора в основание 1, В это время происходит надрезка лепестка (илигруппы лепестков) при взаимодействиинеподвижного ножа 4 с рабочими кромками "с" прижимной плиты,При дальнейшем движении прессаматрица и прижимная плита остаютсянеподвижными, а пуансонодержатель 5с пуансоном (или пакетом пуансонов)перемещается вниз, При этом гибочная планка 7 упирается через материалв выступ сквозного...

Номер патента: 1464936

Опубликовано: 15.03.1989

Авторы: Бельчик, Литвиненко, Мартинкевич, Мурашко, Петрович

МПК: A01C 9/04

Метки: картофелесажалка

...и на осц 4 кулачками 11. Опора с помощью, например, болтового соединения выполнена с возможностью фиксированного поворота в секторе действия кулачков 11. Над поперечиной в бункере крепится козырек 12. Все30 эго смонтировано ца раме 3, снабженной колесным ходом 4 и установленными под высяжиняюгцими аппаратами сошниками 15.Картофелесажялка работает сгц дуйщцм образом. Зс:Засыцяцггый в бункер 1 картофель цол действием уклона дця и колеблющи.хся донных чясгей 2 скатывается к выходному окну Г, где концы колеблющихся рычагов 7 с цогереч иной 8 црепя гствуют сводообрязовяцию, ц клубни стабильно юстцяют в цитятельшгй ковш 3. 11 ри этом козырек 12 зг.щцщяет клубшг поперечицой от повреждения и от заклинивания. Колебательное движение рычага 7,...

Номер патента: 1463361

Опубликовано: 07.03.1989

Авторы: Литвиненко, Литвинов, Писаренко, Полторапавло, Стукалов, Феник

МПК: B21B 27/02

Метки: валок, прокатный

...колесом 8 планетарного(дифференциального) редуктора. На 45 валу жестко закреплена водило 9 посредством шпанки .10, Окружная скорость водила, таким образом, совпадает .со скоростью вращения приводного вала. На консолях водила посажены подвижные шестерни - сателлиты 11. Сателлиты находятся в зубчатом зацеплении,с внутренним. 8 и внешним 12 колесами Внешнее колесо соединено с регулятором скоростив Виде 5 б фрикционной пластины 13, которая прижимается к внешнему колесу. Регулятор скорости может быть и иным, например электрический генератор напряжения, величина нагрузки которогоопределяет скорость вращения внешнего колеса редуктора. Если окружнаяскорость внешнего колеса равна нулю,то редуктор будет планетарный, еслиэта скорость отличная от...

Номер патента: 1461709

Опубликовано: 28.02.1989

Авторы: Гряник, Коваленко, Литвиненко, Пелых, Пономаренко, Цыбулин

МПК: B65G 39/12

Метки: гибкая, конвейера, ленточного, роликоопора

...по ширинеравны диаметру гибкой оси и равноудалены от продольной оси промежуточногоэлемента.В каждом ролике 2 также выполненыотверстия, расположенные параллельно продольной оси ролика и равноудаленныеот нее.Гибкую роликоопору собирают следующим образом.После монтажа подшипниковых узловопоры полуось одной из них зажимаетсяв тисках, для чего буртик полуоси снабженспециальной лыской под ключ, Затем черезпоперечное отверстие со скругленными краями в полуоси подшипника пропускаютгибкую ось и подравнивают ее концы,чтобы образовать две равные ветви. Ветвиперекрещивают примерно на 180 С и надевают дистанционную шайбу, которую досылают на максимально близкое расстояниедо буртика, следом нанизывают поддерживающий ролик, ветви перекрещивают,...

Номер патента: 1459921

Опубликовано: 23.02.1989

Автор: Литвиненко

МПК: B25J 11/00

Метки: промышленный, робот

...Кроме гого, для уменьшения сопротивления магнитному потоку, создаваемому полюсами магнитной системы, она снабжена дополнительным кольцевым магнитопроводом 10, установленными на основании 1 между роторами 9 и платформой 8. Магнитная система может так же содержать магнитопроводные пластины1, расположенные на платформе 8 напротив соответствующих роторов 9, Промышленный робот содержит также блок коммутаци обмоток 6 полюсов (не показан) для синхронного их переключения при вращении платформы 8 по сигнпалу от датчика 12 положения платформы, которая поворачивается с помощью привода 13. Роторы 9 электродвигателей через передаточные механизмы 14 связаны со звеньями руки робота.Промышленный робот работает следующим образом.Поворот...

Номер патента: 1459619

Опубликовано: 23.02.1989

Авторы: Литвиненко, Маляев

МПК: A01B 69/04

Метки: автоматизированного, агрегатов, вождения, сельскохозяйственных

...обработки, по которому формируется один импульс, посылаемый акустическим излучателем 8, и переходит в режим измерения времени. Отраженный от поверхности земли сигнал принимается приемником 9 акустического излучения и обрабатывается устройством О аналоговой обработки, после чего вмикроконтроллервыдается сигнал Прием о том; что излучение принято. Микроконтроллер фиксирует время распространения сигнала, прямо пропорциональное расстоянию от излучателя 8 до земли. Полученное значение анализируется микропроцессорным контроллером на соответствие допусти 20 мым пределам.Если результат недостоверен (т.е, невходит в допустимые пределы, заданные впрограмме), то сразу же происходит повторное измерение. Если результат достоверен,то происходит...

Номер патента: 1456381

Опубликовано: 07.02.1989

Авторы: Коськов, Кременецкий, Литвиненко, Стадничук, Штепа

МПК: C03B 23/18

Метки: ампулы, держатель, заготовки

...выполнены наклонными. 2 ил.3 145 ые цилиндрические окна 8 с кольцевыи упорами 9, примыкающими к внутреней поверхности цилиндра. Окна 8 равомерно размещены по окружности цилиндра 6. В окна 8 помещены упругие пары 10, взаимодействующие с конус- Мыми поверхностями 11 верхней 12 и нижней 13 втулок. Верхняя втулка 12 помещена в цилиндрический кожух 14 с буртом 15, который насажен на проочку 16 нижней втулки 13. На верхей торцовой поверхности нижней втули 13 выполнено седло 17 с направлящей 18. Нижние части цилиндрических кон 8 соединены между собой кольцеой проточкой 19, выполненной на наружной поверхности цилиндра 6. Стенки 20 кольцевой проточки 19 выполнены наклонными.Механизм 2 вращения держателя ус" тановлен на цилиндре 6, а...

Номер патента: 1454520

Опубликовано: 30.01.1989

Авторы: Андрющенко, Корчагин, Кривошеев, Литвиненко, Пахомов

МПК: B07B 1/12

Метки: грохот

...в сторону. контргруза 10, апросеивающая поверхность грохота находится в хорошо натянутом состояния.По прибытии автосамосвала на разгЗ 0 рузку, когда его колеса останавливаются на нажимной площадке 4, короткое плечо ее с блоком 5 перемещаетоя. Перемещаясь, блок 5 оттягиваетза собой канат 6 с закрепленным нанем набором полых многогранников 11.з 1454511 оступательное перемещение блока 5и полых многогранников 11 передается износостойким цилиндрическимвтулкам 7, которые проворачиваются.При этом контргруз 10 обеспечиваетнатяжение каната по всей длине. Наэтом подготовка грохота к приему горной массы заканчивается.Прибивший автосамосвал начинает 10разгружаться. Горная масса из егокузова падает на просеивающую поверхность грохота. Наличие...

Номер патента: 1454517

Опубликовано: 30.01.1989

Авторы: Ивыгин, Кошелев, Кравец, Литвиненко, Питшафт, Реуцкий, Сумцов

МПК: B06B 1/18

Метки: вибровозбудитель, выбивки, пневматический, стержней

...и 3,установленные в нем поршень 4 и боек 55. со штоком 6, в котором выполненосквозное отверстие 7. В корпусе 1выполнены канал 8 для подвода сжатоговоздуха и каналы 9 для выхлопа отра,ботанного воздуха. В поршне 4 выпол,равному 0,5-0,7 диаметра поршня 4. 25Пневматический вибровоэбудительдля выбивки стержней работает сле, дующим образом.Отливка (ня чертеже не показана)со стержнями прижимается к бойку 5. 30, В левую полость корпуса 1 по каналу8 поступает сжатый воздух, под воздействием которого поршень 4 переме щается вправо. Правая полость корпуса 1 в это время соединена с атмос, ферой посредством канала 9. По мере передвижения поршня 4 вправо впускное. отверстие левой полости перекрывается и открывается выпускное, вправой полости, и...

Номер патента: 1454301

Опубликовано: 30.01.1989

Авторы: Липский, Литвиненко, Размыслович, Ростовцева, Салаш, Чипурко

МПК: A01D 33/08

Метки: ротационный, сепаратор

...на валах 3 первой секции, Частично рыхлится и передается на вторую секцию. Лопасти рыхляше-сепарирующих элементов каждой последующей секции усгановлены по отношению к смежным лопастям элементов предыдущей секции в плоскости вращения почвы под углом х, поз доляющим защемлять и раздавливать ком. ки почвы и и исключающим защемление корнеклубнеплодов к и камней. При враШении каждой из двух соседних дисковых секций (фнг, 2, 3) происходит защемление порций почвы, например, между двумя лопастями М,Ои М О, первой секции и одной лопастью М,О второй секции, или двумя лопастями Я,О, и М,О второй секции я одной лопастью 1 Ч О, первой секции и т.д.Величина угла раствора у выбирается такой, чтобы между смежными лопастями рыхляше-сепарируюших...

Номер патента: 1453418

Опубликовано: 23.01.1989

Авторы: Карелов, Китаина, Колобаев, Крюков, Куликов, Литвиненко, Сибейкин

МПК: G06G 7/186

Метки: времени, значения, изменяющегося, измерительного, интегрального, сигнала

...величиныФ а форма представления сигнала может быть разнообразной (аналоговой, импульсной или цифровой). В конкретном устройстве источником 1 измеритель ного и опорных сигналов (ИИ и ОС) являются соответственно возникающие перегрузки (ускорение).в движущемся транспорте (автомобиле) и либо земное ускорение свободного падения либоФ 35 ускорение, создаваемое калибровочным стендом, Измерительная система 2, образующая измерительный канал, включает в себя датчик ускорения, усилитель и частотно-импульсный измерительный преобразователь (ЧИИП) и является источником аддитивной и мультипликативной погрешности и погрешности линейности, описываемой поли- номом ш-й степени.Сущность предлагаемого способа состоит в том, что из предполагаемых...

Номер патента: 1452986

Опубликовано: 23.01.1989

Авторы: Бисаров, Векслер, Елпидин, Калмыков, Литвиненко, Шакиров

МПК: E21C 39/00

Метки: горных, массива, пород, состояния

...на фиг. 2 схема коммутатора, 1 ОУстройство контроля состояния массива горных пород состоит из сейсмоприемника 1, усилителя 2 низкой частоты, модулятора 3, первого усиителя 4 мощности, коммутатора 5, 5 торого усилителя 6 мощности второУ го громкоговорителя 7, приемного блока 8, наушников 9, первого громкоговорителя 10 и магнитофона 11.Выход первого усилителя 4 мощнос ти соединен через кабельную линию 12 связи с входом приемного блока 8, первый, второй и третий выходы кото" рого подключены соответственно к наушникам 9, первому громкоговорите лю 10, магнитофону 11. Первый вход коммутатора 5 соединен с входом модулятора 3, первый выход подключен к второму громкоговорителю 7, второй выход соединен с входом второго уси лителя 6 мощности,...

Номер патента: 1449519

Опубликовано: 07.01.1989

Авторы: Дерябин, Литвиненко, Соколовский, Черкасский, Штепа

МПК: B66C 1/66, C21B 9/02

Метки: захвата, отверстием, центральным

...7 выступов 11,В выступах пуансонов и упругих захватнх элементах выполнены отверстия 12 для ц 1 танги 1. Шаг расположения выступов 11 нц пуансонах 5 и 6 кратен толщине захватЫваемых изделий.Механизм 9 фиксации выполнен в виде эксцентрика 13 с двумя рабочими поверхностями. Зксцентрик 13 шарнирно установлен на штанге 1 посредством пальца 14, проходящего сквозь втулку 15, установленную на резьбовой нарезке 3 штанги 1. Для осуществления поворота эксцентрик 13 снабжен гнездом 16, Настройку механизма 9 фикЗг сации на заданное усилие захвата изделий осуществляют посредством проворачивания вгулки 15 относительно штанги 1 и их взаимной фиксации посредством пальца 14, проходящего сквозь продольный паз 4 штанги 1.Механизм 9 фиксации...

Номер патента: 1448069

Опубликовано: 30.12.1988

Авторы: Задорожный, Литвиненко, Спивак, Сытый, Турук

МПК: E21D 23/00, E21D 23/06

Метки: комплектно-агрегатированная, крепь

...и закреплены подвижно с помощью закладных элементов 13 на шипах 14, жестко закрепленных на основаниях 3 секций крепи 1 и 2 и выполненных с кольцевым пазом 15, соответствующим кольцевому закладному элементу 13. Оси 00 шипов 14 перпендикулярны опорным поверхностям 16 оснований 3 и расположены на линии 00,. соединяющей центры тяжести 17 секций, или в непосредственной близости от нее.Комплектно-агрегатированная крепь работает следующим образом.После выемки полосы угля выемочной машиной конвейер 8 передвигается с помошью гидроцилиндров 6 и устройств 7 на величину хода гидроцилиндра 6.35После разгрузки стоек 5 секция 1 с помощью гидроцилиндра 6 начинает передвигаться в сторону конвейера 8. В процессе передвижки секция 1 взаимодействует...

Номер патента: 1447889

Опубликовано: 30.12.1988

Авторы: Заря, Литвиненко, Лунев, Морозов, Руднев, Щербак, Эфрон

МПК: C21D 8/00

Метки: стали, термомеханической, толстолистовой

...и металлоконструк -ций.Цель изобретения - повышение комплекса механических свойств.Сталь А, содержащую, мас.7.: С 0,1; 10Мп 1,55; Ы 0,3; А 1 0,03; Тд 0,025;НЬ 0,04; 7 0,07; 8 0,005, обрабатывают по технологии, включающей аустенитизацию заготовок толщиной 70 мм при1150 С (1,5 ч), предварительную прокатку за два прохода при 950 С дотолщины 50 мм, окончательную прокатку за шесть проходов до толщины 12 мм,последующее регламентированное охлаждение. 20Сталь Б отличалась повышенным (до0,097) содержанием Ч и отсутствиемИЬ.Критические точки исследованныхсталей марок 1 ОГ 2 ФБ (А) и 10 Г 2 ФТ (Б)приведены в табл. 1. Температура рекристаллизации (Тр) представляет собой минимальную температуру, при которой однократная деформация (203)обеспечивает...

Номер патента: 1446334

Опубликовано: 23.12.1988

Авторы: Литвиненко, Лущик, Матвеев, Файнбурд

МПК: E21D 23/06

Метки: крепи, механизированной, перекрытие, секции

...подачи, В выдвижной 2 п части 4 установлены поворотные рычаги 6 с закрепленными на них скалыва- . телями 7, связанные между собой поперечным гидроцилиндром 8, Скалыватели 7 могут устанавливаться и непо средственно на поперечных гидроцилиндрах 9, закрепленных на выдвижной части 4 верхняка 3, Гидроцилиндр .5 подачи шарнирно закреплен одним концом 10 на выдвижной части 4 перекрытия, а другим концом 11 - на неподвижной.Работа секции механизированной крепи осуществляется следующим образом.В исходном положении секция крепи. находится в распертом состоянии, рычаги со скалывателями сомкнуты. После выемки нижней пачки угля выемочной машиной (стругом или комбайном) 40 включается гидроцилиндр 5 подачи, его усилием сложенные скалыватели внедряются...

Номер патента: 1446329

Опубликовано: 23.12.1988

Авторы: Дзауров, Катаев, Кузнецов, Литвиненко, Ровенский, Рубаева, Старцев

МПК: E21D 21/00

Метки: армирующих, закрепления, состав, стержней, шпурах

...однородным и равнопрочным. При содержании песка более 110 мас.ч. происходит его осаждение, в смоле, что снижает 50 прочность состава. Содержание песка в составе менее 90 мас.ч. нецелесообразно по экономическим сдображениям.При добавлении в состав отвердите ля менее 3 мас.ч, процесс полимеризации начинается через 5-6 ч, что недостаточно при укреплении неустойчивых и малоустойчивых пород, Наличие отвердителя более 5 м.ч. в составе ведет к уменьшению сроков гелеобразования (начацо полимеризации) и резко снижает прочностные свойства закрепляющего полимерного состава (при этом образуется кристаллическая структура и повьппается хрупкость состава). Содержание отвердителя в количестве 3-5 мас,ч. позволяет получать наиболее нрочностный...

Номер патента: 1445941

Опубликовано: 23.12.1988

Автор: Литвиненко

МПК: B25J 1/00

Метки: манипулятор

...плоскостяхпривода, выполненных в виде четырехэлектромагнитных двигателей 3 - 6, расположенных на основании 7 попарно взаимноперпендикулярно.Электромагнитные двигатели обеспечивают перемещение рук 1 и 2 в продольном и поперечном направлениях, Накаждой из рук жестко закреплены по дверамки 8, которые связаны со штоками 9двигателей через два последовательно соединеных шарнира 10 и 11, при этом каждая из рук 1 и 2 расположена внутрирамок 8 другой руки. Схват манипулятора выполнен из двух частей 12 и 13,каждая из которых расположена на оответствующей руке.Манипулятор работает следующим об- З 0разом,Для захвата детали с помощью двигателей 3 - 6 перемещают руки 1 и 2 навстречу одна другой, сводя тем самым части 12 и 13 схвата и охватывая...

Номер патента: 1445587

Опубликовано: 23.12.1988

Авторы: Зеленев, Калашник, Коваленко, Кузнецов, Литвиненко, Манякин, Мартынов

МПК: A01C 7/12

Метки: аппарат, высевающий

...высева.Цель изобретения - расширение функциональных возможностей.На фиг, 1 изображен предлагаемый высевающий аппарат; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - основной корпус; на фиг. 4 - высевающий диск со съемными кольцами и герметичным корпусом в разбросанном виде; на фиг. 5 - то же, в собранном виде; на фиг. 6 - разрез Б - Б на фиг. 5,Высевающий аппарат включает основной корпус 1, корпус-вставку 2 с крышкой 3, высевающий диск 4 с ячейками 5 для семян, бункер 6 для семян с выходным окном 7.На корпусе-вставке 2 выполнены буртики 8 и он установлен в основном корпусе 1, а диск 4 - в корпусе 2 и с его торцов расположены уплотнительные кольца 9, которые в зоне выходного окна бункера сопряжены с буртиками 8.Аппарат работает...
