Литвиненко

Номер патента: 1515175

Опубликовано: 15.10.1989

Авторы: Ковтун, Литвиненко, Фисенко, Хорошко, Чирков

МПК: G06F 11/22

Метки: диагностики, неисправностей, объектов, технических

...устройства. Если контролируемый параметр прошел допусковый контроль в блоке 6, то на его выходе появляется сигнал, включающий блок 12 индикации, на котором отображается информация с информа7 г бтестовой последовательности,Начинаяс этого адреса, блок 13 выдает тесты на генератор 14 ц через коммутатор 9 на блок 8, где происходит сравнение поступающего теста с блока 13с записанным значением, прошедшимчерез объект контроля, При определении места отказа ча выходе блока 8появляется сигнал включения блока 12индикации, на которой заносится информация с информационного выхода,блока 8. Этот же управляющий сигналчерез элемент ИЛИ 11 поступает навход блока 2 и сбрасывает в исходноесостояние триггер 19, счетчик 21 ирегистр 23Третий счетчик 25...

Номер патента: 1511303

Опубликовано: 30.09.1989

Авторы: Балова, Гадуашвили, Кондратьева, Литвиненко, Тютюнник, Федорова

МПК: D04H 1/54, D04H 3/14

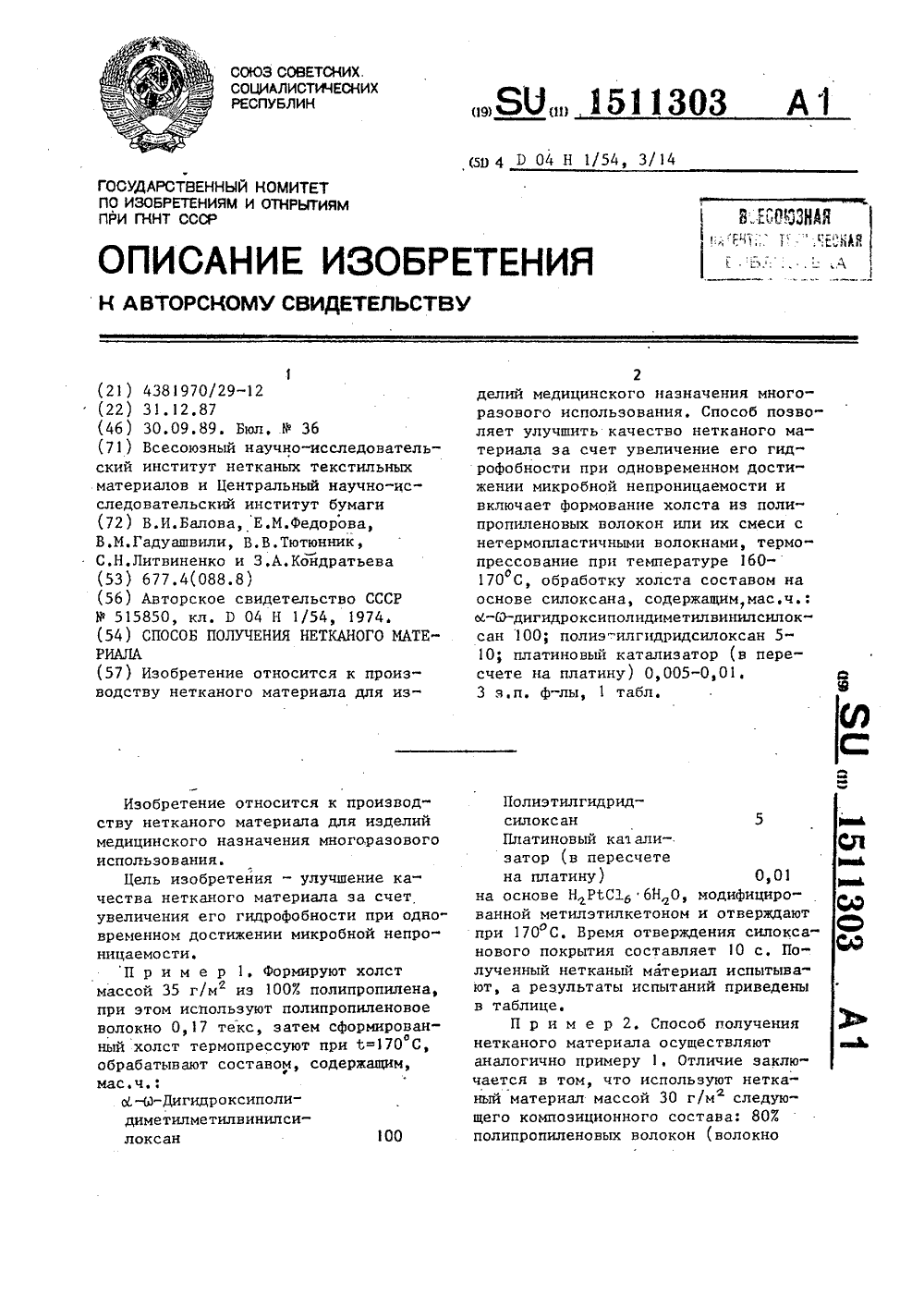

Метки: нетканого

...материал испытывают, а результаты испытанийприведены в таблице.П р и м е р 7 (контрольный), Способ получения нетканого материалаосуществляют аналогично примеру б,Однако отличие состоит в том, чтоформуют холст массой 40 г/м из100 . полипропилена, при этом используют полипропиленовое волокно0,17 текс. Результаты экспериментаприведены в таблице,П р и м е р 8 (контрольный). Способ получения нетканого материала.осуществляют аналогично примеру 1.Но отличие состоит в том, что используют следующее соотношение компонентов состава, мас.ч.:Ы,-Я-Дигидроксиполи- диметилметилвинилсилоксан 100Полиэтилгидридсилоксан 12Катализатор 0,01Время структурирования силоксановогопокрытия составляет 10 с,Полученный нетканый материал испытывают и результаты...

Номер патента: 1509328

Опубликовано: 23.09.1989

Авторы: Карталев, Литвиненко

МПК: B65H 29/00

Метки: двух, печатной, потоков, продукции, соединения, стоп

...с венцами 19 электромагнитныхмуфт 20, при включении которых приводятся во вращение ведуцие валы 7 25подающих транспортеров 3 и 4 черезконические редукторы 21 и цепную передачу 22, От звездочки 23 приводятся ремпи 13 выводного транспортера 12,а от звездочки 24 передается крутяций.30момент на одпооборотпую механическуюмуфту механизма подъема выводноготранспортера (не показана).Устройство для соединения двух потоков стоппечатнОЙ продукции работает следующим Образом.Стопа 1 печатной продукции, сформированная в счетно-:комплектующемустройстве, поступает с любого из двухнаправле 1 ий, например слева, на движуциеся ремни 5 соответствующего подающего транспортера 3, на которыхона перемещается к роликам 10, По мере движения стопы движущая...

Номер патента: 1503901

Опубликовано: 30.08.1989

Авторы: Литвиненко, Литвинов, Полторапавло, Стукалов, Феник

МПК: B21B 1/00, B21B 27/02

Метки: деформации, исследования, металла, недокатов, очаге, процесса, формоизменения

...погрешность, вносимая этой деформацией в общую картину формоизменения, также незначительна, соизмеряема с погрешностью измерения геометрических размеров контактной поверхности недоката после его получения. Этим достигается повышение точности определения формоизменения металла по длине очага деформации за счет устранения влияния замедления прокатки на течение металла в очаге деформации.Устройство.для получения недокатов. состоит из двух бандажированных валков содержащих приводные оси 1 и свободно насажденные на них бандажи 2. Оба валка имеют механизм разъединения идентичной конструкции, предназначенный для отсоединения банцажа от оси при котором нарушается их кинематическая связь и крутящий момент не передается на бандаж от...

Номер патента: 1502525

Опубликовано: 23.08.1989

Авторы: Губенко, Костырко, Кочетыгов, Ладницкий, Литвиненко, Мельник, Никитенко, Псарас, Федченко, Хватов

МПК: C04B 28/26, C04B 38/08

Метки: теплоизоляционных

...Стекловата Жидкое стекло идкеетеклолотватасостава 111 ватасостава 1 Ч лотостью,5 г/смз 1 80 20 80 20 80 20 80 20 80 20 2 825 17,5 825 17 5825 17,5 825 17,5 825 17,5 Э 85 15 85 15 85 15 85 15 85 15 3 1502525явлнетсл равномерцая увлажцеццостьстекловаты,Получеццую смесь помещают в металлическую форму, геометрическиеразмеры (параметры) которой соответствуют профилю теплоизоляционногоматериала, которую устанавливают внагревательную печь, где выдерживаютпри 360-400 С в течение 2-6 ч в завИОсимости от объема теплоизоляционногоматериала, После охлаждения в естественных условиях теплоизоляционныйматериал извлекают иэ формы.Способ реализуют при испольэовании жидкого стекла, применяемого влитейном производстве с силикатныммодулем...

Номер патента: 1501952

Опубликовано: 23.08.1989

Авторы: Бойко, Бубен, Замотаев, Кулькин, Литвиненко, Мотевич, Сердюков, Старовойтов, Хацук

МПК: A01D 19/02

Метки: корнеклубнеплодов, орган, пласта, подкопанного, почвы, рабочий, разрушения, уборке

...корнеклубнеплодов. 5 Цель изобретенияснижение повреждений корнеклубнеплодов.Нд фиг. 1 изображена схема рабочего органа; на фиг. 2 -- сечение А.А нд фиг. 1.Рабочий орган содержит вал 1 с расположенными на его поверхности рядами лопастей 2, размещенных со смещением относительно лопастей смежных рядов. Боковые торцы соседних лопастей 2 расположены в поперечной относительно оси вала плос кости, а к каждой лопасти 2 прикреплены, по крайней мере две эластичные пластины в виде отрезков прорезиненного полотна 3 и 4, последняя из которых больше по размер) предыдуцей 3 и лопасти 2. ри этом 2 О ширина лгпасти 2 и пластин 3 и 4 выполнены меньше цх вьсоты. Крепление пластин осуществляется посредством прижимной планки 5 и болтового соединения 6....

Номер патента: 1501946

Опубликовано: 23.08.1989

Авторы: Литвиненко, Мартинкевич, Михайлов, Мурашко, Панков, Синкуть, Скребец

МПК: A01C 9/02

Метки: картофелесажалка

...с предварительной их очисткой от примесей и поштучной выдачей в сошник.Нд фиг. 1 показана картофелесажалка, вид сбоку; нд фиг. 2 - то же, вид сверху; на фиг. 3 - разрез А А на фиг. 1; нд фиг. 4 разрез Б - Ь на фиг. 1; нд фиг. 5 разрез В - В на фиг. 1.Кдртофелесджалка включает бункер 1 с Вринитлями 2 и Выихскным регулируемым окном 3, наклонные встречно Врацдк)щия шнконы вальцы 4 и 5, имеюние лвую и иравук эластичнь(е спирали, очистительные барабаны 6, сужающие щитки 7 и 1 олружинс нный Врд щдкяцийся элдсичный ролик 8, привод осушствляется от рлхкторд с 1.КартафЛджс,Кд рдбОтдт С 1 ЛХ КИИИМ обрсгзо м.Загруженный В сункер 1 и длочный мдтеридл (гол лс(ствисм воет) Весд и Воро И т(.,1(. И 1(О Г 0 51 Н Н О Н с Х ОД И 1 5 Н Д В Р с 1(с Ю-...

Номер патента: 1501301

Опубликовано: 15.08.1989

Авторы: Барлабанов, Литвиненко, Посохов

МПК: H04L 27/28

Метки: дискретных, многопозиционных, приема, сигналов, фазоманипулированных, частотно

...сигналов. В оттределеццьтт момент времени происходит совпадение кодов,записанных в регистрах 5 и на выхо -дах блока 6, В этом случае "1", отражающая согпадецие кодов, с выходовэлементов 7 равцозначцости поступаетна входы цифрового сумматора 8. Количество логических единиц, поступающих на вход цифрового сумматора 8,определяет число совпадений в элементах 7 равнозначности. Цифровойсигнал ца выходе цифрового сумматора8 отображает в двоичном коде числосовпадений между кодамц, считываемыми из блока 6 с кодом, находящимсяв данный момент времени в регистрах5. В начале дик."та обработки ячейки регистра 9 памяти находятся в нулевом состоянии, а запись информации в него происходит цо сигналу с выхода компаратора 10, который...

Номер патента: 1500341

Опубликовано: 15.08.1989

Авторы: Литвиненко, Прилипко

МПК: B01D 19/02

Метки: гашения, пены

...пенной среды 15.Устройство гашения пены электрическим разрядом работает следующим образом,При включении в сеть ИВН 1 высокое напряжение посредством кабеля 2 через разъем 4 подается на общую шину 5, откуда через ограничители 6 тока разряда и коаксиальные кабели 8 поступает на игольчатые разрядные электроды 7, на остриях которых концентрируются электрические, заряды большой величины. Второй вывод 13 ИВН 1 заземлен. Токопроводящее покрытие емкости 3 также заземлено, в результате чего пенная среда 15 в емкости 3 и находящаяся на ее поверхности пена 14 имеют электрический заряд, противоположный по знаку заряду на остриях разрядных электродов, Возникающее при этом электрическое поле большой на пряженности приводит к электрическому разряду...

Номер патента: 1497524

Опубликовано: 30.07.1989

Авторы: Давидовский, Литвиненко, Самойлюк, Сафонов, Ушаков

МПК: G01N 21/59

Метки: низкотемпературной, прокачиваемости, топлив, углеводородных

...попарно размещены с разных сторон фильтрующей перегородки, 2 ил., 1 табл.-14 в 5 -15- 15 - 15 - 14 3 1497524 точником 6 излучения и приемником 7 В смесительной ячейке 8 помещен поршень 9.и измеритель 10 температуры. Смесительная ячейка 8 и кювета 1 вы 5 полнены в виде цилиндров в единомкорпусе 11 и соединены между собой вверхней и нижней части каналами 12,Для охлаждения топлива устройство помещено в микрохолодильник 13перепад 10давления фиксируют блоком 14,Устройство работает следующим образом,Испытуемое топливо заливается в 15 кювету 1 и смесительную ячейку 8, охлаждается микрохолодильником 3 и. одновременно перемещается поршнем 9, По появлению изменения интенсивности прошедшего светового потока, посту пающего со световодов 4 и 5,...

Номер патента: 1497523

Опубликовано: 30.07.1989

Авторы: Давидовский, Литвиненко, Самойлюк, Сафонов, Ушаков

МПК: G01N 21/59

Метки: низкотемпературной, оптический, прокачиваемости, топлив, углеводородных

...гаемый способ-15- 14-лино и постоянно регистрируют интенсивность прошедшего светового потокадля того, чтобы создать необходимыеусловия для определения предельнойтемпературы фильтруемости и темпера,туры застывания, По графику на чертеже определяют предельную температуруфильтруемости и температуру застывания, при этом предельной температуре 1 Офильтруемости соответствует температура, при которой происходит резкое возрастание скорости изменения интенсивности светового потока, а температура застывания соответствует температура, при которой величина интенСивности светового потока становитсяпостоянной,Из графика на чертеже видно, чтоанализируемая проба дизельного топлиВа имеет следующие показатели, характеризирующие низкотемпературную...

Номер патента: 1496889

Опубликовано: 30.07.1989

Авторы: Гутенмахер, Калмыков, Литвиненко, Стрелков

МПК: B21H 3/10

Метки: задающий, продольно-винтовой, прокатки, сверл, стана, узел

...сведение полувтулок. Узлы направления подаваемых в индуктор заготовок установлены на направляющих 26 с возможностью перемещения в осевом направлении боковых фиксаторов (5 и 7) относительно центрального (6) установочными винтами 27.Задающий узел стана продольно-винтовой прокатки сверл работает следующим образом.Перед началом работы стана осуществляют регулировку взаимного положения узлов направления подаваемых в индуктор заготовок. При этом узлы 5 и 7 перемещают по направляющим 26 в осевом направлении до тех пор, пока расстояние между двумя сосецними узлами направления не станет меньше длины заготовки. Из магазина 3 ориентированные заготовки поштучно выда-, ются на лоток 4 и толкателем 1 при рабочем ходе пневмоцилиндра 2...

Номер патента: 1496658

Опубликовано: 30.07.1989

Авторы: Бойко, Бубен, Жданко, Кулькин, Литвиненко, Сердюков, Хацук

МПК: A01B 71/06

Метки: машин, навески, сельскохозяйственных, трактор

...почвы осуществляется при помощи гидравлической системы трактора или другими известными средствами.50При необходимости привод рабочих органов предложенного устройства может быть осуществлен по описанной схеме с двух его сторон,При использовании изобретения снижается металлоемкость устройства засчет исключения дополнительных элементов связи площадки редуктора привода с боковинами устройства, ограждения промежуточного вала приводаи уменьшения длины карданного вала,устанавливаемого между предлагаемымустройством и трактором. Кроме того,упрощается конструкция навесногоустройства и повышается продольнаяустойчивость агрегата, так как центрмасс сельхозмашины с прицепным устройством смещается к трактору.За счет размещения выходного...

Номер патента: 1495113

Опубликовано: 23.07.1989

Автор: Литвиненко

МПК: B25J 11/00

Метки: манипулятор

...3 - привод, разрез; на Фиг. 4 - вид Б на фиг. 3,Манипулятор содержит корпус 1 прямоугольной формы, крепежные петли 2, приводы 3, в зазоре неподвижных частей которых располагаются подвижные части, например Ферромагнитные 20 пластины 4. При этом пластины 4 с по мощью тросов 5 и петель 2 крепятся к руке Ь, которая через тросы 5 и пластины 4 подвешена на пружинах 7, Рука 6 имеет укрепленный на одном 25 конце привод 8 схвата 9 с губками 10, установленный на другом конце этой руки. Схват соединен с приводом тягой, которая проходит внутри ру" ки 6. Корпус манипулятор укреплен на 30 основании 11, Неподвижные части приводов 3 содержат две пары полюсов 12, расположенных один напротив другого, на которых установлены катушки 13. Пластины 4...

Номер патента: 1493565

Опубликовано: 15.07.1989

Авторы: Литвиненко, Нюнько, Ревин, Сергейчик

МПК: B65G 23/00

Метки: конвейера, полотно, пруткового

...приводным роликовым цепям 2, образуя рамки, для придания которым большей жесткости в средней их части установлены скобы 3, Наружные пластины цепей 2 с внутренней стороны полотна выполнены в виде Б-образных крепежных элементов 4. Половина о Б-образного крепежного элемента 4, примыкающая к цепи 2,обращена выпуклой частью вниз, а про,тивоположная половина Ь обращенавыпуклой частью вверх и имеет два па, за параллельных пальцам 5 роликовой цепи 2. Несущие прутки 1 попарно вставлены в пазы . Б-образных крепежных элементов 4, Концы прутков 1, снабженные фиксирующими от осевого 35 смещения буртиками 6, выступают за среднюю стенку Й каждого Б-образного элемента 4, упираясь в нее буртиками 6. Каждая пара прутков 1 зафикси 40 рована в...

Номер патента: 1491583

Опубликовано: 07.07.1989

Авторы: Вежанский, Гирол, Литвиненко, Лозин, Сандуляк

МПК: B01D 35/06, B03C 1/00

Метки: магнитный, осадитель, частиц

...отвода осадка частицы благодаря гидростатическомудавлению внутри магнитного осадителя частиц и при открытии задвижкина трубопроводе 9 выводятся за егопределы. Расположение пластинчатых элементов под углом друг к другу позволяет создать неоднородность магнитного поля ргай Н) между пластинчатыми элементами, которая в совокупности с напряженностью магнитного поляН образует так называемый силовой фактор Н гад Н, который не толькодополнительно, но и наиболее существенно оказывает влияние на захвати локализацию удаляемых частиц. Та 5 10 15 20 25 30 35 40 45 50 55 ким образом, расположение под углом друг к другу пластинчатых элементов дает возможность получить необходи мую для магнитного осаждения неоднородность магнитного поля,...

Номер патента: 1490595

Опубликовано: 30.06.1989

Авторы: Гайдачук, Карпов, Литвиненко, Пильник

МПК: G01N 3/56

Метки: держатель, образца

...Тираж 789 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 349Изобретение относится к испытаниям на изнашивание и может быть использовано при газо-, гидроабраэивном и зрозионном изнашивании материалов и покрытий.Цель изобретения - повышение точности испытаний путем более равномерного изнашивания поверхности образца.На чертеже схематически изображен предлагаемый держатель образца.Держатель содержит стойку 1 с основанием 2, обойму 3 с, образцом 4, поджатым упругим элементом 5, которые установлены на оси 6 вращения, Обойма 3 с осью 6 вращения закреплены на стойке 1 с возможностью поворота...

Номер патента: 1489820

Опубликовано: 30.06.1989

Авторы: Литвиненко, Татьянченко, Холин

МПК: B01J 2/02

Метки: гранулятор, центробежный

...1, полого вала 2, на котором укреплена корзина 1, и втулки 3. Кроме того, гранулятор содержит средство для очистки отверстий в корзине 1, выполненное в виде игл 4, укрепленных на втулке 3 и проходящих через отверстия в корзине 1, Втулка 3 и полый вал 2 установлены эксцентрично одна другой на неподвижной оси 5 и соединены посредством муфты б. Втулка 3 соединена с приводом 7 посредством муфты 8,Центробежный гранулятор работает следующим образом.От привода 7 через муфту 8 втулки 3 и муфту б вращение передается корзине 1, посаженной на подшипниках на неподвижной оси 5. Подаваемый во внутреннюю полость корзины 1 плав истекает в виде струй через отверстия в стенках корзины 1. Муфты б и 8 допускают взаимное смещение соединяемых вращающихся...

Номер патента: 1482922

Опубликовано: 30.05.1989

Авторы: Бабичев, Воловенко, Купчевская, Литвиненко

МПК: C07D 471/14

Метки: бензимидазо, пиридо, хиноксалин-2

...Редактор М.Недолуженко е юФ В ЖЗаказ,2783/20 Тираж 351 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 148292осадок отфильтровывают. Выход 0,86 г(98 Х), т.пл. 198 С,.(из изопропанола),Найдено, Х: М 15,89; 8 7,32.14 Н 11 ИКО фВычислено, Х: М 15,94; 8 7,29б) . Получение 6-амико-тозилбензимидазо 1,2: 1, 61 пиридо 2,3-Ь хикоксалина.0,88 (0,002 моль)оС -тозил-(бекз имидазол-ил)хикоксялин-ил -ацетонитрила кипятят в 10 млиметилформамида в течение 16 ч, охлаждают, растворитель удаляют в вакууме, к остат ку добавляют 10 мл воды, отфильтровывают, осадок перекристаллизовываютиз...

Номер патента: 1482921

Опубликовано: 30.05.1989

Авторы: Бабичев, Воловенко, Литвиненко, Туров

МПК: C07D 471/14

Метки: имидазо-2, пиридо, хиноксалин-2

...к гетециклическим соединениям, в частно Изобретение относится тероциклической систем имидазо 11., 2 : 1,6)пиноксалину формулы производные которого могут найти применение в качестве промежуточных продуктов при синтезе биоактивных препаратовЦель изобретения - создание новои гетероциклической системы, производные которой могут найти применение в синтезе биологически активных прети к 4-амино-тозилимидазо 11,2: 1,6 -пиридо 12,3-Ьхиноксалину, производные которого могут найти применениев качестве промежуточных продуктовпри синтезе, биологически активныхпрепаратов. Цель - создание новойгетероциклической системы, Целевоесоединение получают взаимодействиеми-тонин- З:лорхинокоалин-ил)-ацеатонитрила с имидазолом в диметилсульприсутствии карбоната...

Номер патента: 1481566

Опубликовано: 23.05.1989

Авторы: Кузьмук, Литвиненко

МПК: F23M 11/04

Метки: гляделка, котла, топки

...2, установленной с возможностью поворота вокруг оси корпуса 1. К кожуху 3 окуляра 4 подключен патру бок 8 подвода воздуха, а ось самого кожуха 3 расположена эксцентрично оси корпуса 1.Поворотный вал 5 шибера 6 снабжен пружинным прижимом-Фиксатором 9, взаимодейстг ующим с приводной ручкой 7.При рабе ге топки котельной установки гляделкой пользуются следующим образом. 40Поворотом крышки 2 кожух 3 и окуляр 4 могут перемещаться в пределахо360 вокруг оси корпуса гляделки 1, При этом перемещается вершина сферического угла обзора топочного пространства, величина которого определяется геометрическими размерами корпуса 1 и кожуха 3, Суммарное поле обзора топочного пространства образовано совокупностью полей обзора при различных положениях...

Номер патента: 1477282

Опубликовано: 07.05.1989

Авторы: Крейдун, Литвиненко, Михайлов, Панков

МПК: A01C 7/20, A01C 9/08

Метки: каменистых, картофелесажалки, почв, сошник

...относится к сельскохозяйственному машиностроению, в частности к картофелесажалкам.Целью изобретения является повышение надежности технологического процесса работы сошника и эксплуатационных качеств картофелесажалки на каменистых почвах.На фиг. 1 изображен предлагаемый сошник, вид сбоку; на фиг, 2 - то же, вид сверху,Сошник состоит из корпуса 1, имеющего острый угол вхождения в почву, в прорези которого установлен зубчатый диск 2, расположенный за камнеотражателем 3, имеющим шарнирную связь с копирующим колесом 4, плавающей подвеской 5, ограничителем 6 подъема и регулируемой пружиной 7.Сошник работает следующим образом.При перемещении картофелесажалки камнеотражатель 3, шарнирно связанный с копирующим колесом 4, под действием...

Номер патента: 1476596

Опубликовано: 30.04.1989

Авторы: Дроздов, Кострикова, Крюков, Куликов, Литвиненко

МПК: H03K 3/286

Метки: помехоустойчивый, триггер

...изменится и, если входной сигнал вновь принял уровень 0(т.е. это была помеха), то диод 3откроется и через резистор 4 разрядится конденсатор 5 и триггер сохранит свое состояние.Если входной сигнал длится достаточно долго (т,е, это управляющий 40сигнал) и конденсатор 5 успевает зарядиться до уровня, расцениваемогоэлементом НЕ 11 как "1", то на выходе элемента НЕ 12, а следовательно,на шине 2111 появится сигнал п 1, ана выходе элемента И-НЕ 2, а следовательно, и на шине 21,2 триггера сигнал "0", Сигнал "0" с выхода элемента И 20 поступает на вход элементаИ-НЕ 1, поэтому сигнал "1", поступающий с конденсатора 5 по цепи: элемент НЕ 11, элемент 13 задержки, элемент И-НЕ 14, на вход элемента И-НЕ1, не изменит состояния элемента И-НЕ1, Так как...

Номер патента: 1476541

Опубликовано: 30.04.1989

Авторы: Литвиненко, Сижук

МПК: H01F 38/20

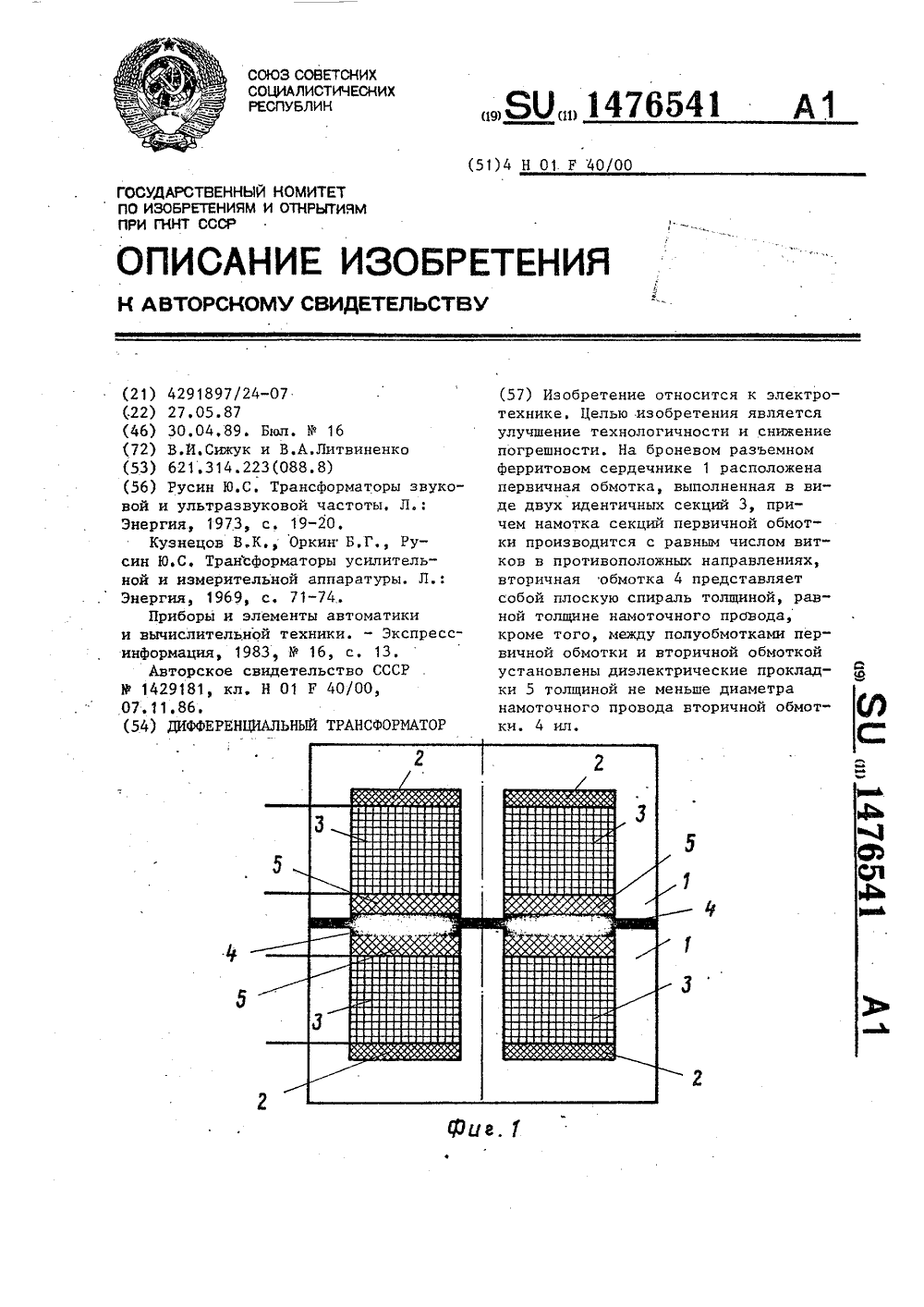

Метки: дифференциальный, трансформатор

...ферритовый магнитопровод (сердечник), состоящий из двух ферритовых чашек 1, между кото рыми симметрично к ферритовым чашкам устанавливаются диэлектрические прокладки 2 и катушка трансформаторй, состоящая из двух секций 3 дифференциальной первичной обмотки, намотка которых выполнена в противоположных направлениях с.равным числом витков. Между секциями первичной обмотки расположена вторичная обмотка 4, выполненная в виде плоской спирали 30 (фиг, 2 и 4), и две диэлектрические прокладки 5 (фиг, 1), в одной из которых выполнена прорезь для укладки начального вывода вторичной обмотки. 35Расположение вторичной обмотки между дифференциальными полуобмотками первичной обмотки, намотанными в противоположные стороны с равным числом витков,...

Номер патента: 1475967

Опубликовано: 30.04.1989

Авторы: Гевлич, Коваленко, Литвиненко, Малюк, Новицкий, Семенов, Тихонович

МПК: C22C 38/22

Метки: железа, основе, сплав, эрозионно-коррозионно-стойкий

...- повышение эрозинно-коррозионной стойкости стали в средах сероводорода и ионов хлора,Металл выплавлялся в 13-килограммовой индукционной печи с основной футеровкой. Заливку металла осуществляли в сухие песчаные Формы, Термо- обработка производилась на печах типа СШОЛ по режиму:закалка от 1060 С воОмасло и отпуске при 560 С.Испытания на эрозионно-коррозионную стойкость производили на сточных литейного производства водах с повышенным содержанием сероводорода до 130 мг/л, рН 6, до 50 Е ионов хлора. Время испытаний составило 4870 ч, давление жидкости, омывающей образцы при испытании,10-15 МПа, скорость течения жидкости 5-30 м/с.Химический состав оцытцых сплавоврезультаты испытаний приведены в абл. 1 и 2.Твердость опытных о осле закалки от...

Номер патента: 1474874

Опубликовано: 23.04.1989

Авторы: Белов, Каган, Литвиненко, Толмачев, Хлюстиков

МПК: H05K 7/20

Метки: радиоэлектронное

...элементов1 10. По периметру механического соединения частей секций 9 установлена изолирующая прокладка 11, В другой секции 12 кожуха размещена другая часть питания блока 5 питания с элементами с низким уровнем тепловыделения. Эта часть блока 5 питания аналогична остальным функциональнымблокам 3 устройства. На внутреннейстенке сквозной полости секции 9закреплены силовые трансформаторы13, корпуса которых входят в патрубок, в котором размещен такжеэлектрический монтаж соединения (непоказан) теплонагруженных элементов10, установленных в полости секции9 с низким уровнем тепловыделенияблока 5 питания.Секции 9 и 12 блока 5 питанияустановлены одна относительно другой с образованием между ними, междуих соседними противолежащими стенками 14 и 15,...

Номер патента: 1474161

Опубликовано: 23.04.1989

Авторы: Боброва, Литвиненко, Мраморнова, Насыр, Овчинников

МПК: C07D 213/84

Метки: 4-амино-3, 6-трихлор-2-цианопиридина

...автоклав помещают 24,19 г (0,1 моль) 3,4,5,6-тетра- хлор-цианопиридина и 250 мл жидкого аммиака, Автоклав герметизируют и выдерживают 1,5 ч при 70 С. После охлаждения стравливают избыток аммиака, остаток промывают водой,ЯО,3474161(57) Изобретение касается производства замещенных пкркдкня, в частности получения 4-амико,5,6-трихлор-циянопиридина - полупродуктадля синтеза активных веществ, Дляупрощения процесса проводят обработку 2-цияно,4,5,6 в тетряхлорпиридина жидким аммиаком в явтокляве при35-70 С, Этк условия позволяют в одну стадию получить целевой продуктс выходом 85,5-91,3"-. 1 табл,ялкзкруют, Получают-цкянопиридиня У ДП р и м е р ы 2-8, Проводят поаналогичной методике.Примеры получения 4-ямино,5,трихлор-цкянопиркдина аминировянием...

Номер патента: 1474119

Опубликовано: 23.04.1989

Авторы: Акритов, Алешин, Литвиненко, Орининский, Писарева, Сорокин, Швыдкий

МПК: C04B 5/06

Метки: жидких, металлургических, огненно, пористых, шлаков

...разрыхление в парогаэонасыщение падающей огненно-жидкоймассы шлака, Парогазонасыщенная иразрыхленная масса шлака .под действием силы тяжести и сил выталкивания,вызываемых вихревым эффектом, подается в нижнюю часть корпуса, в которую из отверстий в трубах батареи9 под давлением 0,5-0,6 МПа по всемнаправлениям внутрь корпуса подаетсявода, При соприкосновении разрыхленной и парогазонасыщенной массы шлакас водой и паром происходит дальнейшеепарогазонасышение и стабилизацияструктуры расплава эа время црохожде"ния его нижней части корпуса. Коническое дно корпуса 5 вследствие удерживания массы шлака у нижней кромкиобеспечивает дальнейшую стабилизациюструктуры, Процесс завершается наконическом экране 10, по которомустекает вода и...

Номер патента: 1127297

Опубликовано: 07.04.1989

Авторы: Данилов, Зинченко, Колпаков, Лившиц, Липухин, Литвиненко, Ровенский, Росицкий

МПК: C22B 1/26

Метки: кускового, охладителя, разгрузки

...на промежуточном столе, так как в противном случае у стен камеры охлаждения будет разгружаться материала больше, в центре меньше на величину объема материала в откосе. Неравномерная разгрузка материала будет приводить к неравномерному схо" ду материала по сечению камеры охлаж" дения, что повлечет за собой неравномерное распределение охлаждающего агента по сечени:о охлаждаемого слоя, ухудшение показателей процесса спекания,Устройство содержит камеры 1 охлаждения с разгрузочным окном 2, ширина которого равна .В,. Под разгрузочным элементом 3 помещен промежуточный стационарный стол 4 шириной В.В зависимости от длины. откосов 5промежуточного слоя 6, формируемогоиз кускового материала 7, отношениеширины промежуточного стола Вкширине...

Номер патента: 1470369

Опубликовано: 07.04.1989

Авторы: Ващенко, Дмитриев, Литвиненко, Литвинов, Писаренко, Феник

МПК: B21B 1/00

Метки: деформации, исследования, металла, образец, перемещений, после

...станах, особенно при исследовании процесса на станах поперечновинтовой прокатки, вытяжка достигает 10. Для таких величин вытяжек соотношение размеров нитей целесообразно увеличить до В/Н=З - 5, хотя эта величина может быть и выше и ограничивать ее нецелесообразно, так как любое значение В/Н)2 приводит к тому же результату.Исследование поля скоростей деформаций для приведенного примера с помощью известного образца не позволяет изучить вихревую составляющую, так как невозможно зафиксировать угол поворота при круглых нитях, которые используются в известном образце,Пример. Г 1 ри исследовании процесса прокатки полосы из стали 60 С 2 с размерами 32 х 48 мм необходимо иметь образец с размерами 37 х 46,2 мм (подкат) и длиной 0,6 м с...
