Литвиненко
Метчик
Номер патента: 1549682
Опубликовано: 15.03.1990
Авторы: Актов, Белов, Древаль, Литвиненко, Харитонов
МПК: B23G 5/06
Метки: метчик
...угла на прямомучастке со стороны калибрующей части.Для того, чтобы метчик имел толькоодин прямолинейный участок на вершинезуба, линия пересечения конуса, совпадающего с заборной частью, и цилиндра, совпадающего с калибрующей частью, должна проходить между вершинами зубьев.2 ил,ка на вершине профиля, расположенного на заборном конусе (под углом кону- ффса ф ), вдоль которого задний уголо О, Юи двух лезвий, образующих боковые сто- СЙроны профиля, жВо втором варианте формы зуба вер- Юшина режущего профиля состоит иэ двухпрямолинейных участков: один расположен на заборном конусе (под углом),вдоль которогоО, второй - на наружном диаметре резьбового профиля(калибрующей части) и является частьюего вершины 1(на этом участке М =О, ааайьМ=О),...
Привод исполнительного органа манипулятора
Номер патента: 1548041
Опубликовано: 07.03.1990
Автор: Литвиненко
МПК: B25J 15/00
Метки: исполнительного, манипулятора, органа, привод
...иметься и редуктор. Якорь 9 находится в рабочем состоянии в зоне полюсов 10 магнитной системы 6, которая имеет источник 11 магнитного поля (катушку с обмоткой или постоянный магнит) . Полюсы и источник укреплены на платформе 12, вращаемой относительно оси 13 приводом 14. Стойка 7 установлена на основании 15,Привод работает следующим образом.В исходном состоянии рука 4 робота втянута. Поворот, подъем каретки, выдвижение руки происходят за счет двигателей региональных степеней подвижности. Поскольку якорь 9 привода схвата (или ориентируемой степени подвижности) находится вне магнитного поля внешних магнитных систем, работа этого привода невозможна. Затем при выдвижении руки в на 4правлении к оборудованию 8, якорь 9 попадает в зазор между...
Привод схвата манипулятора
Номер патента: 1548040
Опубликовано: 07.03.1990
Автор: Литвиненко
МПК: B25J 15/00
Метки: манипулятора, привод, схвата
...является повышение надежности за счет сокращения числа подвижных звеньев.На фиг. 1 показан привод схвата манипулятора, вид сверху; на фиг. 2 - схема взаимодействия крюка с зацепом привода.Привод схвата манипулятора укреплен на руке 1 и содержит основание 2, на котором установлен передающий механизм, в поступательном подшипнике 3 которого закреплена зубчатая рейка 4, а в подшипнике 5 - рейка 6. Между рейками 4 и 6 расположено зацепляющееся с ними зубчатое колесо 7, установленное в подшипнике 8. Рейка 6 связана со звеном 9. Пружина 10 воздействует на объект 11. На центральном подшипнике 12 установлены губки 13 схвата, закрепленные на рычагах 14. К ним шарнирно через звено 15 присоединены пружина 16, фиксаторы 17, обойма 18 и шток...
Способ укладки полос мелкосортного проката на холодильник
Номер патента: 1546184
Опубликовано: 28.02.1990
Авторы: Васильев, Диниц, Лисняк, Литвиненко, Рейтман
МПК: B21B 43/00
Метки: мелкосортного, полос, проката, укладки, холодильник
...станах; 35Исходя из этого условия нижний предел плины отклоняемой головной части р = 0,2 - известць 1 й коэффициент сцепления (трения) термоупрочцецного проката с поверхностью настила холодильника;- 9,81 и/с - ускорение свободногопадения.Таким образои, верхний предел длины отклоняемой передней части полосы составиткс Бт 104 - 74--- = ----- = 0,31 макс 104наибольшей длины полосы.На фиг. 1 изображено расположение полосы при входе ее на желоб холодильника, с отклонением; на фиг. 2 - то - же, в следуюгем положении полосы, на фиг. 3 - разрез А-А на фиг. 1, на фиг. 4 - план холодильника; на фиг.5 - то же, разрез Б-Б ца фцг. 4.Уклапка полос ца холодильник осуществляется следующим образом.Полосы 1 и 2, отрезаемые от раската в период его...
Кресло
Номер патента: 1546074
Опубликовано: 28.02.1990
Авторы: Калениченко, Литвиненко, Семенова
МПК: A47C 3/28
Метки: кресло
...из кронштейнов 21 подлокотников установлен с возможностькг возвратно-посту нательного перемещения в иоломкронштейне 22 в плоскости сиденья с фиксацией в нужном положении самцфиксируюшейся кнопкой 23.Кресло используют следующим образом.Для подъема силенья 7 необходимо нажатьпедаль 10 управления соединенный с педалью толкатель 9 повернет двуплечийрычаг 12, крюк 14 выйдет из зацепления с упорным элементом 13, освободивП-образную часть 5, связанную через обечайку 2 с сиденьем, и переместив сиденье на необхолимую высоту. При достижении заданного положения педаль отпускается и крюк4 фиксирует положение силенья,Опускание сиденья производят нажатиемпедали 1 О управления и нажатием насиденье или на подлокотники.Регулирование положения спинки...
Устройство для наполнения емкостей жидкостью
Номер патента: 1544707
Опубликовано: 23.02.1990
Авторы: Литвиненко, Новиков, Райхел
МПК: B67D 5/04
Метки: емкостей, жидкостью, наполнения
...каплесборник 4 в исходное положение, т. е.соосно сливному патрубку. Причем капле сборник 4 имеет с трек сторон зацитные кожуха, которые защицают от порывов ветра разбрызгивание капель, стекающих с насадка. Фо,г),и у,с п логре тет и.( 31 )6 рс) циотш)сится к устройствамдля цд,)и)(дрд Ипор гцы емкостей нефте 11 И.ук;)ми и,)и дру)ими жидкостями и можл быь ц( ног 1.с д)ю (д нефтебазах,ц с( )сирс 16(11 ь 1 ь)1 к) пси з( водах, на си 130 Ц).ИБНХ 1 НКТДХ И ДР.11 с"1 ьк) и (оорстениЯ ЯБТЯ(тс 51 процсен(РКОЦЛР КИИ.115 чс ртеже изображено предлагаемое) С) ит Б,Устройство содсрж)31 сливной патрубок 1,цБрцирн сдицсццый с системой трубоцН)1.О ", ), р;)носп)сццы противовесом 3,к;3)лс 6 рцик 4. 11 д линном пдтрубке 1( ТД Ц1,1 С Ц 111 ТИ К О...
Средство для убоя пушных зверей
Номер патента: 1544432
Опубликовано: 23.02.1990
Авторы: Барабанов, Бобрышев, Гареев, Гизатуллин, Кирсанов, Киршин, Литвиненко, Логинова
МПК: A61K 31/14, A61K 31/225, A61P 21/02 ...
Метки: зверей, пушных, средство, убоя
...что позволяет применять его в осенне. зимний период. состава содержится 20 мг активно дсиствующего вещества. Это средство замерзает при - 28 С. После внутримышечного введения этого средства из расчета 5 мг активно действующего вещества на 1 кг живой массы у всех животных наступает моментальное обездвиживание с практически одновременным летальным исходом,Пример 3. Для убоя 60 голов серебристо- черных лисиц используют средство следу 1 ощего состава, мас. %: ди-йодметилат оисдиметиламиноэтилового эфира адипиновой кислоты 3,2; этиленгликоль 35; вода - остальное. В 1 мл этого средства содержится 32 мг активно действующего вещества на 1 кг живой массы, все животные были обездвижены моментально с практически одновременным летальным...
Устройство для определения интегрального значения изменяющегося во времени измерительного сигнала
Номер патента: 1541635
Опубликовано: 07.02.1990
Авторы: Карелов, Китаина, Колобаев, Крюков, Куликов, Литвиненко, Сибейкин
МПК: G06G 7/186
Метки: времени, значения, изменяющегося, измерительного, интегрального, сигнала
...1-го опорного сигнаон,ла (Хоп 1 ) х Х Од 141 ) уТ. - опорный интервал времени, соответствующий -му опорномусигналу; 30И. Х ) - начальный момент 1-го порядка,характеризующий изменяющийсяво времени измерительный сигнал на интервале времени отнуля до Т35Т - измерительный интервал временыхни от начала инверсного интегрирования измерительногосигнала до окончания этогоинтегрирования, соответствующего нулевому значению выход"ного сигнала интегратора.Умножитель 8 с коэффициентами умножения с 1 с 1, с 1, Ч; Явходящими в систему уравйения (1), 45необходим для увелицения быстродейст"вия устройства. В уравнении (1) из"вестными являются начальные моментыИ;Х, точное знацение уставки результата интегрирования О С,=Т, М;Х 3 и 5 Оизмерительный...
Способ горячей прокатки толстых листов
Номер патента: 1540881
Опубликовано: 07.02.1990
Авторы: Гейман, Гончаров, Егоров, Краев, Литвиненко, Меденков, Парамошин, Савранский, Ябко
МПК: B21B 1/38
Метки: горячей, листов, прокатки, толстых
...за. 1 пропуск и за 4 пропускаразбивку ширины с суммарным обжатием88 мм по двум операциям.Исходя иэ соотношения, находятвеличину Ь яе р= (, По прив ерновой(65+ 4) мм.там прокатка иным з азанного клети до у ин практич му выбираю на и ки не отличатолщину пере" иапазона толс ся, Поэт чи любую из данног щин.Далее раскат толщиной 180-88=92 мм необходимо прокатать в черновой клети до величины 65 мм, Определяют поло-. жение раската относительно черновой клети; после 5 пропусков раскат находится за клетью, следовательно, прокатывают за 2 пропуска. Таким о разом, раскат толщиной 65 мм передают к чистовой клети, в которой его прокатывают до толщины 11 м за 7 пропусков. егобУказадующего Формула вытек ае н еыр ия Ф цупэачиваем эн еЫпра40 ргия,...
Промышленный робот
Номер патента: 1537517
Опубликовано: 23.01.1990
Автор: Литвиненко
МПК: B25J 11/00
Метки: промышленный, робот
...якорей,свя" вала с механизмом подъема, На этом же дит при под лзанных с передачей 16, к источнику , валу закреплено зубчатое колесо 5 при- занныхэлект ицеской энергии. Поворот этой вода поворота основной руки.На стерж- щО эл к Р Рнях 6 и шайбе 7 установлены концент- руки осуществляе р дки ос ествляется приводом 3 череззубчатые колеса 5 и 31 и вал 25.рично основная и дополнительная магПодъем основной руки осуществляется нитные системы. Основная магнитнаяприводом 2, который воздействует поссистема имеет основание 8, а дополни 25 редством шайбы ч на полку 30 и валтельная - основание 9.21. Выдвижение дополнительнои рукичКроме того, допрлнительная магнитная система имеет катушку воз уж 10 б - происходит при помощи блока якорейнаходящихся...
Устройство для передвижки стругового механизированного комплекса
Номер патента: 1534189
Опубликовано: 07.01.1990
Авторы: Литвиненко, Спивак, Турук
МПК: E21C 27/32
Метки: комплекса, механизированного, передвижки, стругового
...стругового механизированного комплекса рабостает следующим образом,При проходе струга в зоне секции 1 механизированной крейи происходит отжатие конвейера 3 струговой установки от забоя и повышение давления в поршневой 9 (фиг,1) или в штоковой 8 полости (фиг,2). В результате жидкость из поршневой 9 или штоковой 8 полости гидроцилиндра 2 поступает в полость 14 дозирующего клапана 10. В связи с наличием обратного клапана 15 жидкость перемещает плунжер 11 в крайнее положение, т,е, происходит взведецие дозирующего клапана 10. При этом рабочая жидкость из полости 17 дозирующего клапана 10 выдавливается в цизконапорную гидролинию 5 через обратный клапан 19 и управляющий дроссель 18. В случае, если объем жидкости, вытесняемый из поршневой...
Реле времени
Номер патента: 1531196
Опубликовано: 23.12.1989
Авторы: Дроздов, Крюков, Куликов, Литвиненко
МПК: H03K 5/153
...триггер 11 устанавливается в единичное состояние через время, которое зафиксировано счетчиком 13 импульсов в двоичном коде тем45 самым сохраняется точность формирования задержки выходного сигнала.Импульсы с генератора 1 через элемент 2 ИИЛИ 12 поступают на синхронизирующий вход счетчика 13 импульсов.50При достижении на его выходах кода, равного коду, заложенному в дешифраторе 14, на выходной шине 16 формируется выходной сигнал.Если на входную шину 15 поступает55 не входной сигнал, а импульс помехи (фиг. 3) до или во время действия предварительной записи, то он не изменяет состояния реле времени, таккак на четвертом выходе блока 2 управления сформирован нулевой сигнал.Если на входную шину 15 поступаетимпульс помехи после...
Манипулятор
Номер патента: 1530433
Опубликовано: 23.12.1989
Автор: Литвиненко
МПК: B25J 11/00, B25J 9/12
Метки: манипулятор
...электродвигателей 7 и11 располагается н направляющих 18и зазоре, образованном полюсными наконечниками 19.,1 ежду наконечникамина основании 20 укреплен источник5021 магнитного поля - электромагнитили постоянный магниг. Устройствоэлектродвигателей 13 аналогично,только днгжение катушки с обмоткойпроисходит перпендикулярно оси штока, чго достигаегся установкой на 55пранлчющнх 22, Обмотки всех электродвигателей связаны с силовым блоком,кото 1:ый получас г команды на включествляется электродвигателями 13,которые, в свою очередь, могут выдвигаться и вдвигаться электродвигателями 11. 6 ил. ние соответствующего электродвигателя от системы управления,Манипулятор работает в сферической системе координат. Поворот рукивокруг шарнира 16...
Способ рекультивации почв, загрязненных нефтью или нефтесодержащими продуктами
Номер патента: 1530116
Опубликовано: 23.12.1989
Авторы: Литвиненко, Трушин
МПК: A01B 79/02
Метки: загрязненных, нефтесодержащими, нефтью, почв, продуктами, рекультивации
...удобрений раскислитель (известь, доломит или мел) из расчета 20 кг нд 1 м )чесд и фосфорно-калийные удобрения из расчета 600 - 900 г хлористого калия и 500 г суперфосфата. Заготовленная и подготовленная таким образом смесь очеса с минеральными д)брсп 5)м) ) )звесь)) )х)н к1)Г)е))с) ик) ) х)ожст х 1)с и)ься ) )счс) е ее к) ), )(.,1;Ч3 3(,; (л( 1 33 331 )л(нкБ(3133333 : .,(, (5) л и:,и 1 ,. ч)( и1 ,(1, и;1 515,) ХО, ли +3,; .1, (:(З 1 ( .333( ( ( (1 Л,, :(1,, Л лх ких лет и на эбразовдвший(я разлив мО жет быть нанесена как в виде сухой россыпи, так и В виде ковра.Высоту слоя очеса. уклддываемого нд загрязненную поверхность, определяют по фор- муле где ( - толщина слоя разлитой нефти, см,(, -- тол щи нд жизнедеятельного слоя очеса,...
Устройство для передвижки стругового механизированного комплекса
Номер патента: 1528907
Опубликовано: 15.12.1989
Авторы: Литвиненко, Моргачев, Турук
МПК: E21C 27/32
Метки: комплекса, механизированного, передвижки, стругового
...28 и 29, полость 27 (онсц клапана 12 (клупает в поршне нунГ(,( ь 19 (фиг 1) или п(токовую по,(к , 18 фиг. 2) гилрцчилиндра 2, перелци(;я конийер 3 струговой установки на ; и с)лцццреченно рабочая жидкость изНл(н), и ции 9 че(чез ъп)д Вляющий дрос 20 цступает в полость 30 дозирую.,диана 12. В связи с имеющимсяперс ндл ддвления между полостями 27 и 3( (цзирунэщего клдцана 12 плунжер 24 н и шдсчся до соприкосновения запорно ) Ига 25 с седлом 26, отсекая проход 50 д;и ни и И 0)цнев) н юлость 19 (фиГ. 1)и,и .ццццк) полость 18 (фиг. 2) гидрони, инлрд 2 В результате заканчивается перлвижккшвейера 3 струговой установки, Качи и стен жидкости, проходящей в порше.и;н(фиг. 1) Или штокоиук) 18 (фиг. 2) 55 н ц"(ь ги,(рц(чис(ицлрс 2, зависит от...
Сталь
Номер патента: 1527311
Опубликовано: 07.12.1989
Авторы: Бобылева, Гладштейн, Клейнер, Коган, Литвиненко, Мешалкин, Никольский, Панкова, Успенская, Энтин
МПК: C22C 38/38
Метки: сталь
...конструкцийна 503, а также исключить необходимость охлаждения изделий после высокотемпературного отпуска в воде или вмасле, 2 табл,Цель изобретения - повышение пкаливаемости, характеристик прочнпри сохранении уровня пластичности иудовлетворительной ударной вязкости,снижение склонности к обратимой отпускной хрупкости при температурахдо -60 С,Сталь приобретает воэможность охлаждения на воздухе после высокогоотпуска, что приводит к упрощениютермической обработки,1527311 пературах службы до -60 С и в сечении до 80 мм, уменьшить вес конструкций на 307, исключить необходимость охлаждения изделий после высокотемпературного отпуска в водеили в масле. 0,02-0,05 0,04-0,08 Остальное Таблица 1 Содержание элементов, мас,7.Сг Мп Т Ч А 1 РЗМ Г Состав...
Контейнеровоз
Номер патента: 1527035
Опубликовано: 07.12.1989
Автор: Литвиненко
МПК: B60P 1/02, B60P 3/00, B62D 21/14 ...
Метки: контейнеровоз
...перемещения и роликами 6, а поворот стоек2 осуществляется приводом 7. Тележка с приводом и шарниры 3 крепятсясзади к раме 8.Грузонодъемное устройство 9 закреплено на части горизонтальной полки, на которой смонтированы стойки2 и контейнер 10, эа его углы захватами 11. Рама 8 соединена с вертикальной полкой 12, примыкающей к кабине 13 с моторно-силовым отделением 14, которое приводит в движениеуправляемые колеса 15, при этом горизонтальная полка рамы 8 выполненараздвижной в длину, состоит из двухчастей 16 и 17 и снабжена приводом18 раздвижения, включающим в себяходовой винт 19 и гайку 20. На нижней части вертикальной полки 12 рамы 8 выполнен горизонтальный выступ 21Стойки 2 поворачиваются в шарнирах 3 по стрелкам, показанным нафиг2....
Способ обработки калибрующего участка бочки валка клети поперечно-винтовой прокатки
Номер патента: 1526913
Опубликовано: 07.12.1989
Авторы: Голубченко, Литвиненко, Литвинов, Писаренко, Стукалов, Феник, Шевченко
МПК: B23B 1/00
Метки: бочки, валка, калибрующего, клети, поперечно-винтовой, прокатки, участка
...о(,;г имеет вид1 О О с;1 = О сов - в 1 пО в 1 п совПреобразования от валковой цилиндрической к валковой декартовой произ" водят согласно уравнениям1 г, 1 Х = гсов; Х = гв 1 п; Х = э.Таким образом, зная г, ( и г - координаты геометрического места точек, принадлежащих валку и минимально удаленных от направляющей, определяют значение Ъ , Однако необходимо также найти математическую связь между этими параметрами, которые однозначно бы определяли эту линию.Для получения качественной поверхности металла, прокатываемого на валках, поверхность калибрукнцей части бочки должна на всем своем протяжении прилегать к цилиндру, радиус которого равен радиусу прокатываемого пруткаВ основной системе координат цилиндрическая поверхность прутка имеет вид К...

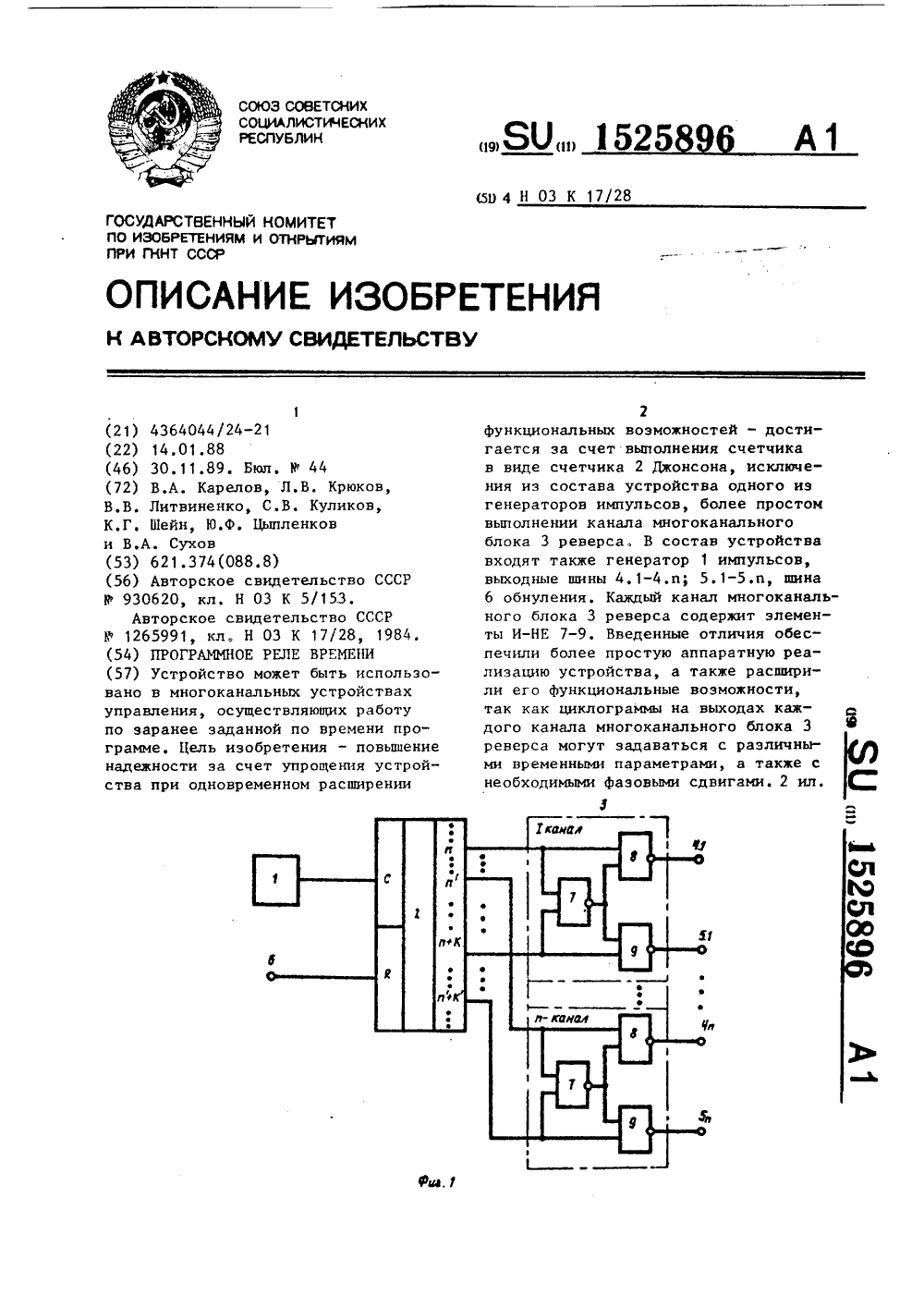

Программное реле времени
Номер патента: 1525896
Опубликовано: 30.11.1989
Авторы: Карелов, Крюков, Куликов, Литвиненко, Сухов, Цыпленков, Шейн
МПК: H03K 17/28
Метки: времени, программное, реле
...эле 5 10 15 20 мента И-НЕ 9 соединен с выходом 5 канала.Работа программного реле времени для одного канала многоканального блока 3 реверса осуществляется следующим образом.При включенном питании после снятия сигнала обнуления с шины 6 вначале от первого триггера счетчика 2 Джонсона до последнего распространяется волна единиц, а затем волна нулейЧерез определенное время, зависящее от частоты генератора 1 импульсов, на и-выходе счетчика 2 Джонсона формируется единичный сигнал (при этом на и+К - выходе сохраняется нулевой сигнал), который поступает на один из входов элемента И-НЕ 8, на другой вход которого также поступает единичный сигнал свыхода элемента И-НЕ 7, На выходе 25 30 35 40 45 50 55 элемента И - НЕ 8 (на выходе 4)...
Устройство для испытания полых изделий на герметичность
Номер патента: 1523928
Опубликовано: 23.11.1989
Авторы: Литвиненко, Цуркан, Шлейфер
МПК: G01M 3/26
Метки: герметичность, испытания, полых
...капли жидкости 15 в калиброванном капилляре (трубке 2) закрывают вентиль 11. Затем закрывают вентиль 12 и фиксируют время начала ис"пытания. После окончания испытанияФиксируют время испытания и положениекапли жидкости 15 в трубке 2, т.е.определяют герметичность проверяемойсистемы, Если капля жидкости 15остается на месте (т.е. не перемеща"ется), то изделие 6 герметично. Вслучае негерметичности иэделия 6 капля жидкостй 15 перемещаетсяпо калиброванному капилляру, шкала которогои показывает величину утечки в течение времени испытания.По окончании испытания закрываютвентиль 5 и отсоединяют устройство, от испытуемого изделия 6. Открываютвентили, производят слив жидкости 15 25 из емкости 7 и продувку устройствавоздухом с целью осушки...
Коррозионностойкая легированная сталь
Номер патента: 1523590
Опубликовано: 23.11.1989
Авторы: Дербышев, Лебедев, Литвиненко, Никольская, Фокин, Харчевников, Чернышев, Шашков
МПК: C22C 38/28, C22C 38/34
Метки: коррозионностойкая, легированная, сталь
...ударной вязкости в интервале. температур от -20 до +100 С, стойкости против общей и питтинговой коррозии в слабосолевом и нейтральном растворах,Сталь выплавляют в 50-киллограммовой индукционной печи.В табл, 1 привещен хсостав предлагаемой и исталей, в табл,2 - их с Применение п позволяет повыс говечность изго струкции в усло солевом и нейтрх работы в слабо"ном растворах. тени л а Коррозионностойкая легированная сталь, содержащая углерод, марганец, кремний хром, железо, о т л ич а ю щ а я с я тем, что, с целью повышения ударной вязкости в интеровале температур (-20) - 100 С, стойкости против общей и питтинговой коррозии в слабосолевом и нейтральном растворах, она дополнительно содеримическийзвестнойвойства. ГОСУДАРСТВЕННЫЙ КОМИТЕТПО...
Калибр для разделения сортовых профилей
Номер патента: 1523198
Опубликовано: 23.11.1989
Авторы: Дмитриев, Литвиненко, Литвинов, Писаренко, Этигин
МПК: B21B 1/02
Метки: калибр, профилей, разделения, сортовых
...собой два отдельных готовых сортовых профиля.Минимальный угол наклона переходного участка к вертикальной оси определяется уклоном предшествующего калибра в месте образования переходного участка, который преимущественно составляет 3. Максимальный угол наклона не может быть более 20, так как в противном случае металл не будет скользить по этому участку, поскольку коэффициент трения на сортовых станах не превышает значения 0,35.Коэффициенты С и С 2 определены экспериментально из оптимальных условий процесса прокатки с разделением, которые имеют место при 0,28(Л(0,88 и 0(Ь(0,99 (см, фиг. 1),Повышение стойкости валков вызывается рациональным сочетанием компонентов и и т (фиг. 1) напряженного состояния в металле при разделении,...
Картофелепосадочная машина
Номер патента: 1521333
Опубликовано: 15.11.1989
Авторы: Литвиненко, Михайлов, Мурашко, Панков, Синкуть, Скребец, Ясюлевич
МПК: A01C 9/00
Метки: картофелепосадочная
...однорядный модуль картофелесажалки, видсбоку; на фиг, 2 - то же, вид сверху(многорядная сажалка из однорядных мо 1 Одулей).Однорядный картофелепосадочный модуль состоит из рамы 1, загрузочногоустройства 2, вычерпывающего аппарата 3,сошника 4, туковысевающего аппарата 5,дискового окучивателя 6, бруса с прицепным устройством 7, сборно-раздвижного моста 8, куда входит коленчатая полуось 9,ходовое 1 О и приводное 11 колеса,устройство поворота и фиксации осей (редуктор) 12.20Однорядный модуль картофелесажалкиработает следующим образом.После наполнения загрузочного устройства 2 посадочным материалом из любых транспортных средств и, приводя его в выгрузочное положение, клубни направляются в 25вычерпывающий аппарат 3, приводимыйв...
Картофелесажалка
Номер патента: 1521332
Опубликовано: 15.11.1989
Авторы: Литвиненко, Михайлов, Панков, Скребец
МПК: A01C 9/00
Метки: картофелесажалка
...под тяжестью посадочного материала, поворачивая рычаг 21, при этом тяга 16 перемешает регулировочную полосу 9 и уменьшает подачу или отключает механизм подачи, закрывая зубья храпового колеса 22, отделяя от него собачку 18. Таким обра 5 О 5 20 25 ЗО 35 40 45 50 55 зом происходит автоматическая регулировка и контроль подачи клубней в высаживающий аппарат.Картофелесажалка-модуль - функционально законченный основной агрегат, состоящий из отдельных блоков рабочих органов, который может выполнять работы по посадке клубней картофеля с различными междурядьями, так как посадочные аппараты выполнены на дополнительных рамках и, перемещая их поперек основной рамы 1, меняют на необходимое междурядье, равно как и ходовые колеса и другие рабочие...
Устройство для контроля крутящего момента на выходном валу электропривода
Номер патента: 1520361
Опубликовано: 07.11.1989
Автор: Литвиненко
МПК: G01L 3/00
Метки: валу, выходном, крутящего, момента, электропривода
...а другой - через токосъемник с выходным валом электропривода, причем выход измерителя электрической емкости подключен. к другому входу сумматора. Составитель А. АмахановТехред А,Кравчук Корректор В, Кабаций Редактор И. Шуллаеш ще аа теще те ещ еетщ театрам етететаещеет щйтет ет аеай Заказ 6747/42 Тираж 789 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Иосква, Ж-.35, Раушская наб., д. 4/5Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101 Изобретение относится к измерительной технике, а.точнее к измерителям крутящего момента, и может быть использовано при контроле величины крутящего момента на выходном .валу электропривода с герметичными набивными или иного типа...
Стекло для получения тонкопленочных покрытий
Номер патента: 1520029
Опубликовано: 07.11.1989
Авторы: Бычко, Грожик, Забила, Литвиненко, Поливода, Ходский
МПК: C03C 3/085
Метки: покрытий, стекло, тонкопленочных
...стекла подается на испаритель. Испарителем служит вольфрамовая полоса размером 70120,2 мм. После откачки установки до требуемой степени вакуума (5 - 7)х 10Па испаритель нагревается до 45 1900 С (контроль температуры осуществляется с помощью оптического пирометра "Проминь") и на него вибробункером подается порошок стекла. При этом на поверхности расположенных над испарителем кремниевых пластин диаметром 40 мм происходит формирование тонкой стеклопленки. Формирование пленки толщиной 0,8 мкм происходит в зависимости от интенсивности подачи55 порошка стекла на испаритель за время 5 - 10 мин.Кроме предлагаемого способа формирования пленок с помощью резистивного испарителя возможен вариант термического испарения с применением...
Выгрузное устройство корнеплодоуборочных машин
Номер патента: 1519557
Опубликовано: 07.11.1989
Авторы: Вахновский, Долбиев, Козиброда, Литвиненко, Роденко, Соколова, Шевцов
МПК: A01D 33/00
Метки: выгрузное, корнеплодоуборочных, машин
...1 ца рамс э;с- и;) Ор;1 1. Валы ) цр)их э,гементов 4 .1)гкрси )11) )Е)Р 11 Р 110 С 11ЧО 1 ЬК) 113,ЬИ(.В.Ус)риис гн р)160 те)еследук)Ии м Обрдичлорис ц,О.1,1 сбрдсыцдюгся в.п)тнсм грдцсгнргер;1 2, с цолиью кожл хгг 8 ндцрдвляк)105 Не ,1(1 ти 1)гьгс .и ть 1 5), црижг 1 ты( дрл 1 к,р) гу пружиндми 12 При ударах об эггдсичныс,исты 5 и гцрсчещении чежду цичи СКОН)С 1 КОРИ(.Ц,1 ОДОЕЗ ГДСИ 1 СЯ ЦО;Е,Е(ИСТВИЕ 1 црчжицьг 1, Они :цокоино Оцлскдюс 5 Нд ,1 и) грд цсНртного сре;Ес)13В ндчдлс гагр)зки грднсцортного сред. с гц;) э,г;)сгичныс листы 5 В рдбочел пс.о,+,с ции рдсв,а гак)тся в к) доге. Кс)нструк. ии 51 гг)с итс,1 я НоВО,51(.т избежать цо,)ом ки )лдсгичных листов 5 цри несогласованном .иж( ции корнеплодоубоИчнои чапгицы и...
Линия сборки преимущественно больших интегральных схем
Номер патента: 1517152
Опубликовано: 23.10.1989
Авторы: Быков, Дмитриев, Литвиненко, Новиков
МПК: H05K 13/02
Метки: больших, интегральных, линия, преимущественно, сборки, схем
...платформы 9 выполнены под первичные кассеты 20,Линия работает следующим образом.Вторичная кассета 21 с четырьмя первичными кассетами 20 подается средством 4 транспортирования тары. Манипулятор 18 вилочными захватами 19 снимает кассету 21 со средства 4 транспортирования и помещает ее в од" ну иэ ячеек склада 3 или непосредственно на поворотный стол 6. Фиксаторами 7 закрепляют кассету 21. Фиксаторы 8 фиксируют угол поворота стола 6. Манипулятор 5 последовательно переставляет вилочным захватом 11 на платформу 9 пару кассет 20 Возможна и обратная перегрузка кассет 21. Платформа 9 с двумя кассетами 20 направляется по рельсовым путям 1 О к одному из участков 1 технологической сборки. Манипулятор 5 вилочньщ захватом 11 производит перенос...
Шифровой замок
Номер патента: 1516596
Опубликовано: 23.10.1989
Авторы: Калениченко, Литвиненко, Соболь
МПК: E05B 37/16
...кнопкой 11 и закрепленным на кулачке 9 выступом 12. Кулачок установлен с возможностью взаимодействияуправляющей кнопки 11 с выступом 12.Замок работает следующим образом.В запертом положении замка засов3 блокирован размещенными в его выемках 5 наборными кнопками 7.Для отпирания нажимают наборныекнопки 7 согласно коду замка, Приэтом в выемках 5 засова располагаютсяшейки 8. Затем нажимают на управляющую кнопку 11, которая, воздействуяна выступ 12, поворачивает кулачок 9.Рабочий участок 10 кулачка взаимодействует с опорным выступом 4 и перемещает засов 3, отпирая замок. При перемещении засова шейки 8 наборныхкнопок входят в паэ 6. ляющей кнопкой 11. Рабочий участок10 кулачка выполнен по спирали Архимеда. 1 э.п. ф-лы, 2 ил.15 В...
Гидравлический съемник
Номер патента: 1516335
Опубликовано: 23.10.1989
Авторы: Дерябин, Литвиненко, Прокопенко, Соколовский, Черкасский, Штепа
МПК: B25B 27/00
Метки: гидравлический, съемник
...количеставо ш отверстий в ряду шсСъемник работает следующим образом.40Устанавливают съемник так, чтобызахваты 2 захватывали снимаемую деталь, а шток 7 без дистанционных прокладок 14 упирается в торец вала, накотором она насажена. Удлинителем 8 45смещают шток 7 таким образом, чтобыодно из его отверстий совпало с отверстием 10 корпуса 1.Устанавливают силовой элемент вотверстие 10, вращают удлинитель дообразования зазора между упорными поверхностями 12 и 13, кратного ходаплунжероь 5, и устанавливают дистанционную прокладку. При этом зазор между плунжерами силового элемента и от 55верстием уменьшается.Создавая давление насосом 6, подают рабочую жидкость в поршень силового элемента 4 до тех пор, пока плунжеры 5 не сработают и не осущ...
