Рельсовое скрепление
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1467128
Авторы: Литвиненко, Пахомов, Ткачева, Яковенко
Текст
)4 Е 01 В 9/4 ПИСАНИЕ ИЗОБРЕТЕНИ ТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ11 РИ ГКНТ СССР(57) Изобретение относится к устройству рельсового скрепления для железнодорожного пути в карьерах, Цель изобретения - расширение пределоврегулировки положения рельса в плане 1путем увеличения угла наклона направляющих относительно рельса. Междурельсом и подкладкой 1 рельсовогоскрепления, выполненной с направляющими 5, расположенными под угломк рельсу, размещена пластина 8 сэлементами 9 для регулировки положе".ния рельса в плане. Регулировочныйэлемент 9 одним своим торцом 10 взаимодействует с подошвой рельса 7,а другим - с наклонной направляющей5 подкладки 1. 1 з.п. ф-лы, 2 ил.14671Изобретение относится к устройству рельсового скрепления железнодорожного пути на деревянных шпалах вкарьерах с открытой добычей полез"ных ископаемых.Цель изобретения - расширениепределов регулировки положения рель"са в плане путем увеличения угланаклона направляющих относительно1 рельса,На фиг, 1 изображено рельсовоескрепление, общий вид в разрезе; нафиг. 2 - то же, вид сверху,Рельсовое скрепление содержит металлическую подкладку 1, размещеннуюна деревянной шпале 2 и прикрепленную к ней шурупами 3 в отверстиях 4,Подкладка 1 выполнена с направляющими 5, расположенными под острым углом Ы (фиг. 2) к оси б рельса 7.Между подошвой рельса 7 и под",кладкой 1 размещена металлическаяпластина 8 (фиг. 1), выполненная заодно целое с элементами 9, один торец 10 (фиг. 2) которых взаимодействует с подошвой рельса 7, а дру"гой торец 11 - с направляющей 5 подкладки 1. Наклон торца 11 и.направляющий 5 (фиг. 2 угол 4 может преа уЗОвышать угол трения между этими взаимодействующими плоскостями для расширения пределов регулировки положения рельса 7 в плане.Для прикрепления рельса 7 и регулировочных элементов 9 имеются при.жимные клеммы 12, затянутые гайка"ми 13 оКроме клемм 12 прижатие рельса 7и пластины 8 с элементами 9 к подкладке 1 происходит в результате накатывания колес подвижного состава,что увеличивает сопротивление сдвигупластины 8 по подкладке 1 и позволяет расширить пределы регулировки по 45 28 2ложения рельса в плане путем увеличения угла с(фиг. 2). Кроме того, сопротивление сдвигу может быть дополнительно увеличено выполнением рифлений 14 на взаимодействующих плоскостях регулировочного и неподвижного элементов 9.Регулировка положения рельса в плане осуществляется после ослабления затяжки всех прижимных клемм 12 при условии сдвижки элемента 8 в продольно-поперечном направлении в соответствии с углом наклона (фиг. 2).Формула изобретения1. Рельсовое скрепление,преимущественно карьерного пути, содержащее подкладку с направляющими, выполненными под углом к рельсу, и с отверстиями для ее прикрепления к шпале, прикрепители указанной подкладки, прижимные клеммы, размещенные с обеих сторон рельса, и жестко связанный с каждой прижимной клем" мой регулировочный элемент, взаимодействующий одним торцом с подошвой рельса, а другим, выполненным под углом установки направляющей указанной подкладки, - с последней, о тл и ч а ю щ е е с я тем, что, с целью расширения пределов регулировки положения рельса в плане путем увеличения угла наклона направляющих относительно рельса, между подошвой рельса и подкладкой размещена пластина, выполненная за одно целое с регулировочными элементами.2. Скрепление по п. 1, о т л и - ч а ю щ е е с я тем, что на плос" костях регулировочного и взаимодействующих с ним элементов выполнены рифления.1467128 рректор М.Шароши едак тор от инат "Патент", г, Ужгород,на,10 Производственно-издательский Заказ ВНИИПИ Составитель В,КупТехред М, Ходанич 120/24 Тираж 495 ПодписноеГосударственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, 3-35, Раушская наб., д. 4/5

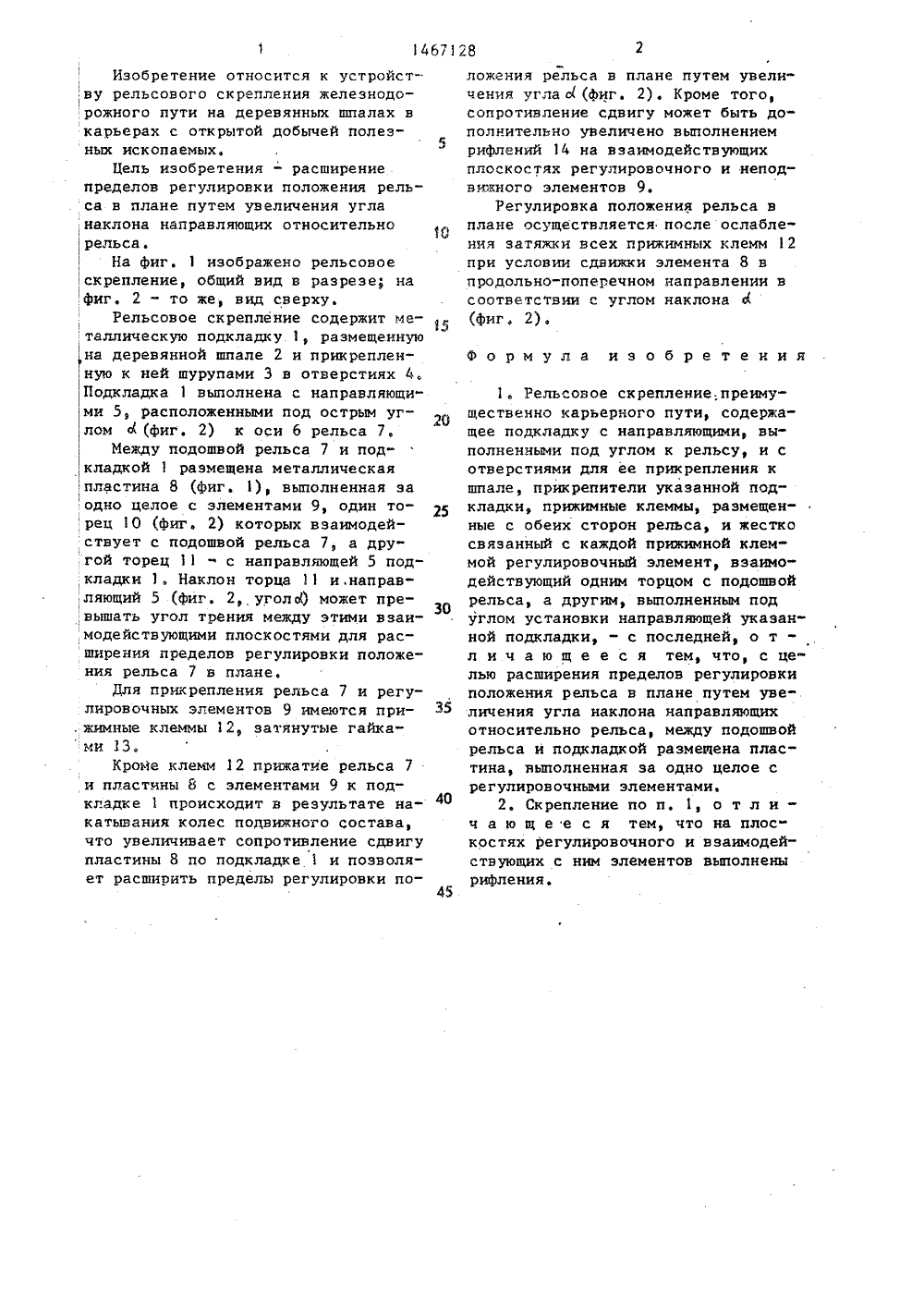

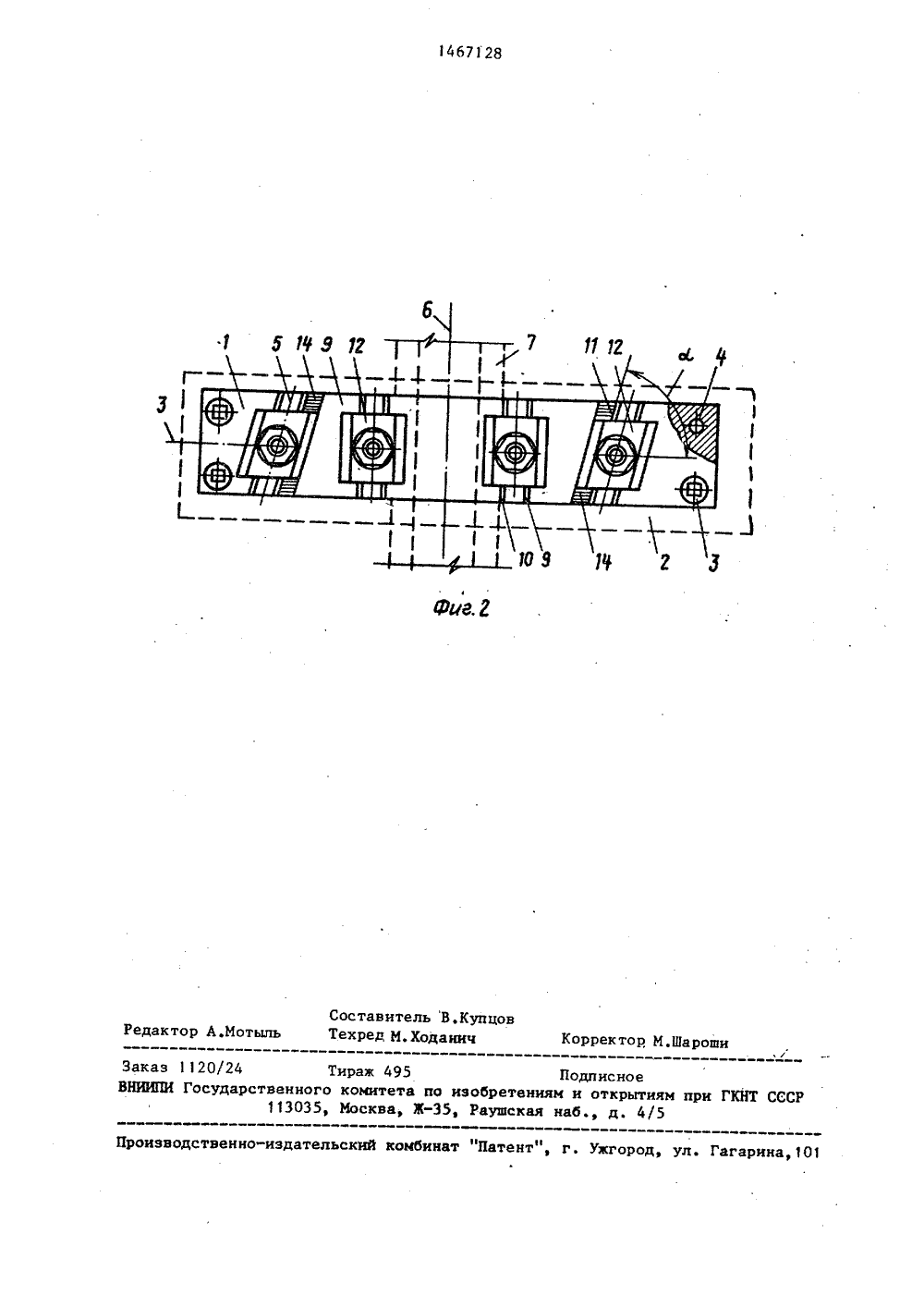

СмотретьЗаявка
3989702, 16.12.1985
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ГОРНОРУДНЫЙ ИНСТИТУТ
ЯКОВЕНКО БОРИС ВАСИЛЬЕВИЧ, ЛИТВИНЕНКО ВИКТОР АФАНАСЬЕВИЧ, ПАХОМОВ ВЛАДИМИР ИВАНОВИЧ, ТКАЧЕВА ДОРА ВЕНИАМИНОВНА
МПК / Метки
МПК: E01B 9/46
Метки: рельсовое, скрепление
Опубликовано: 23.03.1989
Код ссылки
<a href="https://patents.su/3-1467128-relsovoe-skreplenie.html" target="_blank" rel="follow" title="База патентов СССР">Рельсовое скрепление</a>
