Программное реле времени

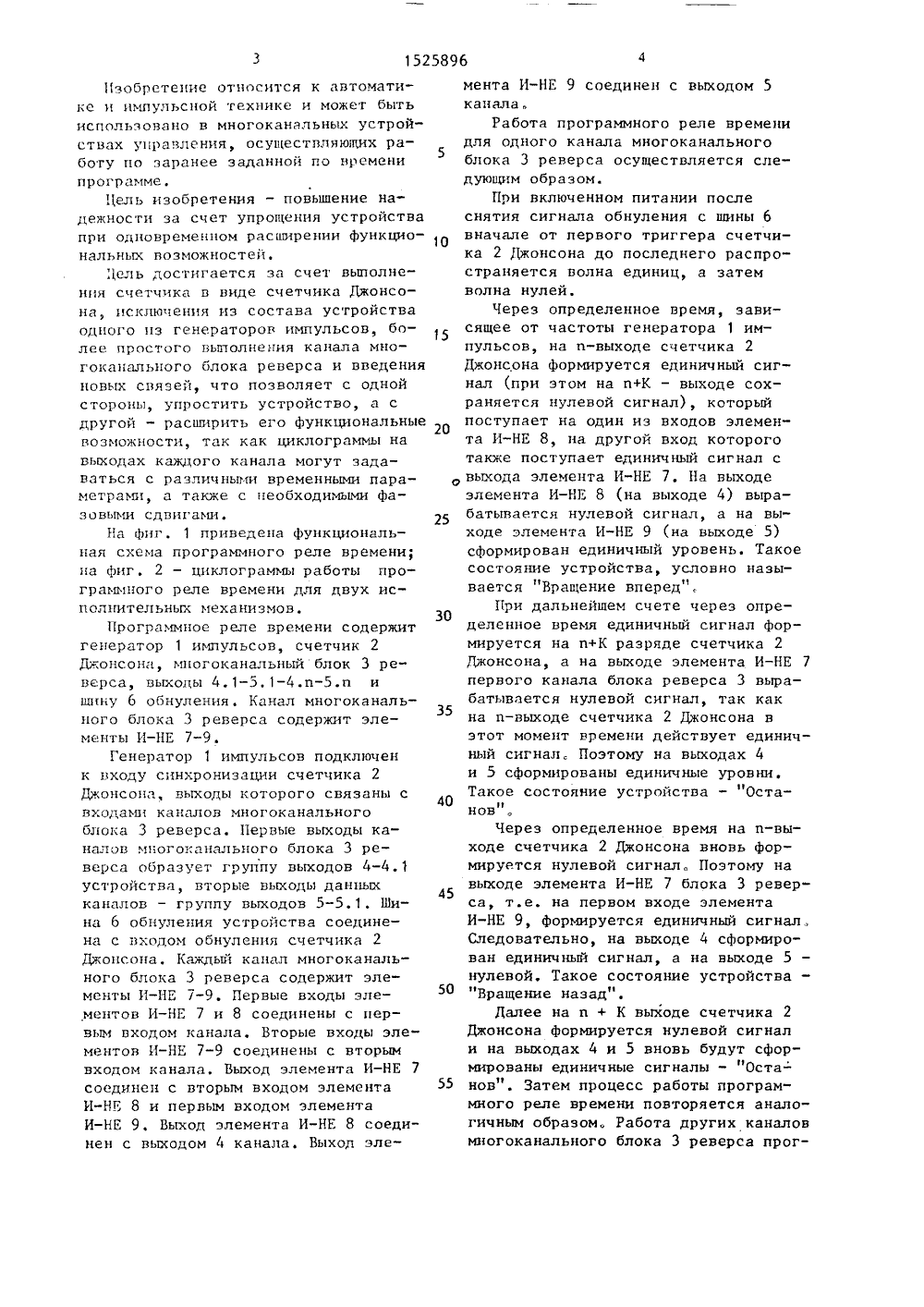

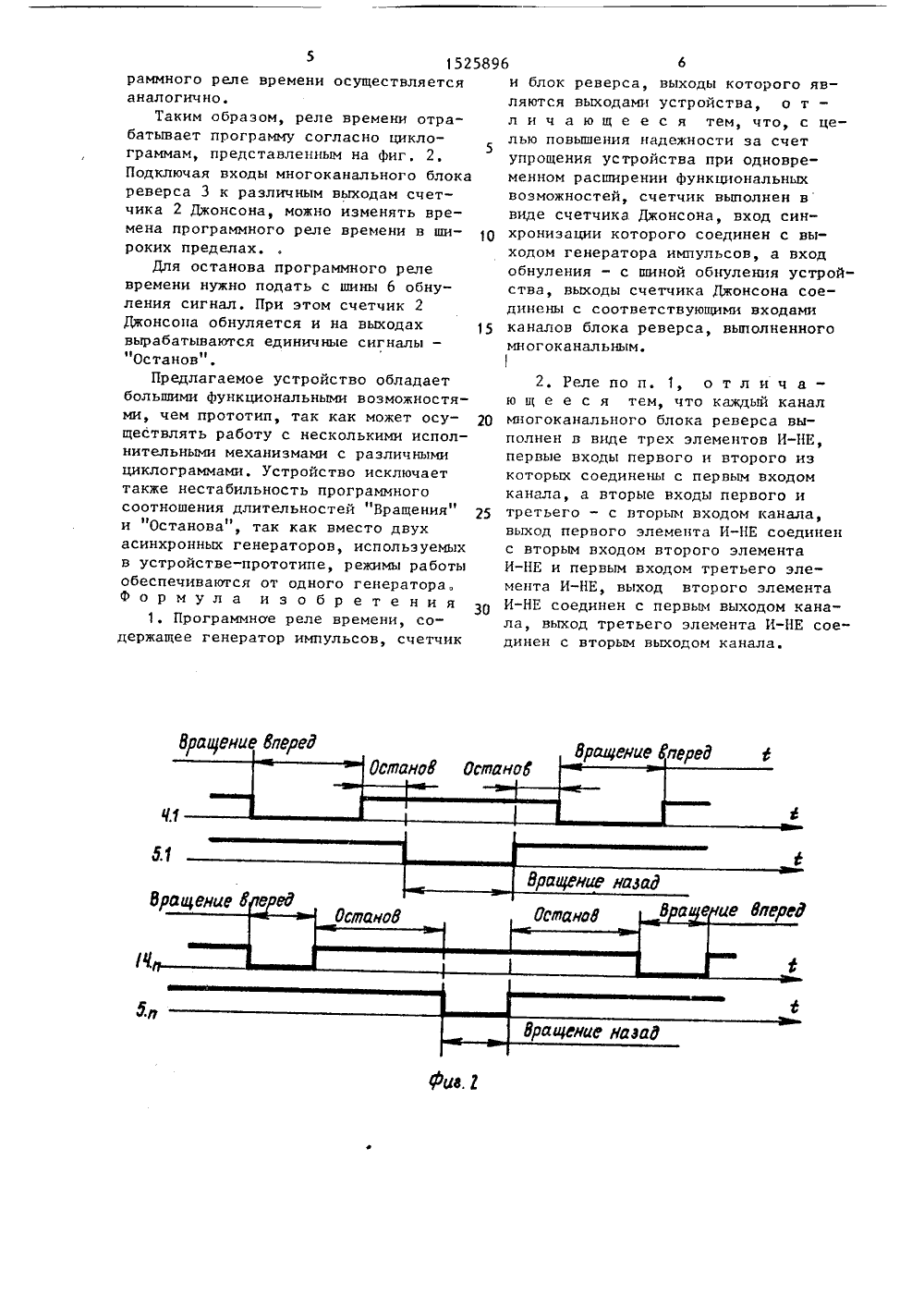

(19) (11) 4 Н 03 К 17/2 РЕТЕН ЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ИСАНИЕТОРСКОМУ СИИ(56) Авторское свидетельство СССР Р 930620, кл. Н 03 К 5/153.Авторское свидетельство СССР У 1265991, кл. Н 03 К 17/28, 1984. (54) ПРОГРАММНОЕ РЕЛЕ ВРЕМЕНИ (57) Устройство может быть использовано в многоканальных устройствах управления, осуществляющих работу по заранее заданной по времени программе. Цель изобретения - повышение надежности за счет упрощения устройства при одновременном расширении функциональных возможностей - достигается за счет выполнения счетчика в виде счетчика 2 Джонсона, исключения из состава устройства одного из генераторов импульсов, более простом выполнении канала многоканального блока 3 реверса. В состав устройства входят также генератор 1 импульсов, выходные шины 4. 1-4,п; 5.1-5.п, шина 6 обнуления. Каждый канал многоканал ного блока 3 реверса содержит элемен ты И-НЕ 7-9. Введенные отличия обеспечили более простую аппаратную реализацию устройства, а также расширили его функциональные возможности, так как циклограммы на выходах каждого канала многоканального блока 3 реверса могут задаваться с различными временными параметрами, а также с необходимыми фазовыми сдвигами. 2 ил.ЯИзобретение относится к автоматике и импульсной технике и может быть использовано в многоканальных устройствах управления, осуществляющих работу по заранее заданной по времени программе.Цель изобретения - повышение надежности за счет упрощения устройства при одновременном расширении функциональных возможностей,Цсль достигается за счет выполнения счетчика в виде счетчика Джонсона, исключения из состава устройства одного нз генераторов импульсов, более простого выполнения канала многоканального блока реверса и введения новых связей, что позволяет с одной стороны, упростить устройство, а с другой - расширить его функциональные возможности, так как циклограммы на выходах каждого канала могут задаваться с различными временными параметрами, а также с необходимыми фазовыми сдвигами.На фиг. 1 приведена функциональная схема программного реле времени; на фиг. 2 - циклограммы работы программного реле времени для двух исполнительных механизмов.Программное реле времени содержит генератор 1 импульсов, счетчик 2 Джонсона, многоканальный блок 3 реверса, выходы 4.1-5.1 - 4.п.п и шину б обнуления. Канал многоканального блока 3 реверса содержит элементы И - НЕ 7-9Генератор 1 импульсов подключен к входу синхронизации счетчика 2 Джонсона, выходы которого связаны с входамп каналов многоканального блока 3 реверса. Первые выходы каналов многоканального блока 3 реверса образует группу выходов 4-4.1 устройства, вторые выходы данных каналов - группу выходов 5-5.1. Шина б обнуления устройства соединена с входом обнуления счетчика 2 Джонсона. Каждый канал многоканального блока 3 реверса содержит элементы И-НЕ 7-9. Первые входы элементов И-НЕ 7 и 8 соединены с первым входом канала. Вторые входы элементов И-НЕ 7-9 соединены с вторым входом канала, Выход элемента И-НЕ 7 соединен с вторым входом элемента И-НЕ 8 и первым входом элемента И-НЕ 9. Выход элемента И-НЕ 8 соединен с выходом 4 канала. Выход эле 5 10 15 20 мента И-НЕ 9 соединен с выходом 5 канала.Работа программного реле времени для одного канала многоканального блока 3 реверса осуществляется следующим образом.При включенном питании после снятия сигнала обнуления с шины 6 вначале от первого триггера счетчика 2 Джонсона до последнего распространяется волна единиц, а затем волна нулейЧерез определенное время, зависящее от частоты генератора 1 импульсов, на и-выходе счетчика 2 Джонсона формируется единичный сигнал (при этом на и+К - выходе сохраняется нулевой сигнал), который поступает на один из входов элемента И-НЕ 8, на другой вход которого также поступает единичный сигнал свыхода элемента И-НЕ 7, На выходе 25 30 35 40 45 50 55 элемента И - НЕ 8 (на выходе 4) вырабатывается нулевой сигнал, а на выходе элемента И-НЕ 9 (на выходе 5)сформирован единичный уровень. Такоесостояние устройства, условно называется "Вращение вперед",При дальнейшем счете через определенное время единичный сигнал формируется на п+К разряде счетчика 2Джонсона, а на выходе элемента И-НЕ 7первого канала блока реверса 3 вырабатывается нулевой сигнал, так какна и-выходе счетчика 2 Джонсона вэтот момент времени действует единичный сигнал. Поэтому на выходах 4и 5 сформированы единичные уровни.Такое состояние устройства - "ОстановЧерез определенное время на п-выходе счетчика 2 Джонсона вновь формируется нулевой сигнал. Поэтому навыходе элемента И-НЕ 7 блока 3 реверса, т.е. на первом входе элементаИ-НЕ 9, формируется единичный сигнал,Следовательно, на выходе 4 сформирован единичный сигнал, а на выходе 5 -нулевой. Такое состояние устройства -"Вращение назад",Далее на и + К выходе счетчика 2Джонсона формируется нулевой сигнали на выходах 4 и 5 вновь будут сформированы единичные сигналы - "Останов". Затем процесс работы программного реле времени повторяется аналогичным образом. Работа других каналовмногоканального блока 3 реверса прог1525 раммного реле времени осуществляетсяаналогично,Таким образом, реле времени отрабатывает программу согласно циклограммам, представленным на фиг, 2,Подключая входы многоканального блокареверса 3 к различным выходам счетчика 2 Джонсона, можно изменять времена программного реле времени в широких пределах.Для останова программного релевремени нужно подать с шины 6 обнуления сигнал . При этом счетчик 2Джонсона обнуляется и на выходахвырабатываются единичные сигналы -"Останов".Предлагаемое устройство обладаетбольшими функциональными возможностями, чем прототип, так как может осуществлять работу с несколькими исполнительными механизмами с различнымициклограммами, Устройство исключаеттакже нестабильность программногосоотношения длительностей Вращения"и Останова", так как вместо двухасинхронных генераторов, используемыхв устройстве-прототипе, режимы работыобеспечиваются от одного генератора,Формула изобретения1, Программное реле времени, содержащее генератор импульсов, счетчик 896 6и блок реверса, выходы которого являются выходами устройства, о т -л и ч а ю щ е е с я тем, что, с целью повышения надежности за счет 5упрощения устройства при одновременном расширении функциональныхвозможностей, счетчик выполнен ввиде счетчика Джонсона, вход син О хронизации которого соединен с выходом генератора импульсов, а входобнуления - с шиной обнуления устройства, выходы счетчика Джонсона соединены с соответствующими входами 15 каналов блока реверса, выполненногомногоканальным. 2. Реле по п. 1, о т л и ч а -ю щ е е с я тем, что каждый канал 20 многоканального блока реверса выполнен в виде трех элементов И-НЕ,первые входы первого и второго изкоторых соединены с первым входомканала, а вторые входы первого и 25 третьего - с вторым входом канала,выход первого элемента И-НЕ соединенс вторым входом второго элементаИ-НЕ и первым входом третьего элемента И-НЕ, выход второго элементаИ-НЕ соединен с первым выходом канала, выход третьего элемента И-НЕ соединен с вторым выходом канала.
