Козаченко

Номер патента: 901099

Опубликовано: 30.01.1982

Авторы: Винокуров, Козаченко, Козорезов, Куприанов

МПК: B60L 7/06

Метки: средства, торможения, транспортного

...которых соединены с вхоцом выпрямителя 6.Выпрямитель 6 с инвертором 7 представ 16ляет собой преобразователь частоты инапряжения, Контактор 4 переключающего типа: .в одном из замкнутых положений соединяет обмотку 2 с выхоцоминвертора 7, в цругом-с конденсаторами И9.Устройство работает слецующим образом,При торможении транспортного средства контактором 5 отключает выпрями- ртель 6 от источника 8 питания, а контактором 4 обмотку 2 инцуктора подключают к конценсаторам 9. Тем самым этаобмотка подключается к выходу выпрямителя 6. При замыкании контактов кон- дтактора 4 обмотка 2 возбуждается и ра- .ботает как трехфазный асинхронный генератор в режиме конденсаторного торможения, а три фазы обмотки 3 питаютсяот. инвертора напряжения с...

Номер патента: 893692

Опубликовано: 30.12.1981

Авторы: Козаченко, Лапин, Москаленко, Янцен

МПК: B63B 25/24

Метки: груза, предотвращения, смещения, сыпучего

...выполнены из эластичного воздухонепроницаемого материала в виде усеченного конуса, большее основание которого располагается снаружи оболочки, а меньшее, расположенное внутри 20 нее, имеет фланец 5, который с помощью,например, клеепрошивных швов 6 присоединен изнутри к верхнему полотнищу секции устройства.893692 Формула изобретения Фиг,1 3Устройство работает следующим образом.В рабочем положении устройства патрубок 4 скручивается в рулон (фиг. 2) и подсовывается под усиленный окантовкой 3 вырез горловины 2 до прикрепленного к верхнему полотнищу секции фланцу 5.При повышении давления воздуха в секциях устройства фланец плотнее прилегает к верхнему полотнищу оболочки и защепляет концы свернутого в рулон патрубка, обеспечивая его...

Номер патента: 893162

Опубликовано: 30.12.1981

Авторы: Захаревич, Козаченко, Кусайко, Шумило

МПК: A01D 17/08

Метки: картофелеуборочный, комбайн, многорядный

...11, Для отводамелкой фракции клубней в схеме комбайна предусмотрена система транспортеров 16 и 17. Щиток 18, размещенный под транспортером 13, предназначен для отвода почвы,Ходовые колеса 19 установлены впросветах между секциями элеватора 7,а опорные управляемые колеса 20 в задней части комбайна, Кабина 21 и двигатель закреплены на раме 22 над ходовыми колесами 19,Комбайн работает следующим образом,При движении комбайна катки 1 копируют грядки и разрушают почвенные комэоки. Лемехи 2 подкапывают грядки, а барабаны 3 разрушают своими палъцамипласт и сдвигают оставшуюся массу насредние лемехи 4. Одновременно прутки 5 направляют ботву и растительныепримеси в створ между верхней частьюбарабанов 3 и валиков 6, которые и выносят их на убранное...

Номер патента: 881572

Опубликовано: 15.11.1981

Авторы: Глушко, Козаченко, Шамрай, Шкарупин

МПК: G01N 3/32

Метки: гибких, испытания, усталость, элементов

...равный в данном случае 90 о, что обеспечивает осесимметричное расположени всех бЛо 881572ков, Между плоскостями А-А и Б-Б установлен отклоняющий шкив 6.Испытываемый элемент, например канат 7, одним концом крепится к неподвижному зажиму 8, затем огибает блои 1 в плоскости А-А, с помощью отклоякщегося шкива б переводится в плоскость Б-Б, где огибает блоки 3, и, наконец, вторым концом крепится к зажиму 9 натяжного механизма, Последний может быть выполнен, например,в виде пружины 10, прикрепленной кнеподвижному зажиму 11Устройство работает следующим образом,Привод (не показан) вращает ось 5с траверсами 2 и 4, на которых установлены блоки 1 и 3 (например, в направлении, показанном на чертежах,стрелкой). При этом канат 7 изгибается на...

Номер патента: 875550

Опубликовано: 23.10.1981

Авторы: Козаченко, Козорезов, Куприанов

МПК: H02K 41/025

Метки: асинхронного, индуктор, линейного, электродвигателя

...две секции компен- Я сационных обмоток, причем эти секции принадлежат одной фазе, По отношению к оси движения индуктора оси пазов приставок расположены под разными углами. Полюсное деление компенсационных обмоток может иметь произвольное значение, но желательно близкое к основному Ф . Компенсационные обмотки следует выполнять преимущественно в виде однослойных, допускается и двухслойное исполнение, Наиболее рациональное число пазов на приставке 3 = 11, но в принципе может быть и больше, если изменить число пазов на полюс и фазу компенсационной обмотки, Компенсационные обмотки могут питаться как от того же источника тока, что и основная обмотка индуктора, так и от другого с различной частотой питающего тока.Индуктор работает следующим...

Номер патента: 868462

Опубликовано: 30.09.1981

Авторы: Козаченко, Кутьков, Лещина

МПК: G01N 3/56

Метки: износ, испытаний, сопряжений, цилиндрических

...узел погружения 1,1При испытании на данном устройстве цилиндрического сопряжения, оськоторого расположена вертикально, внем возникают перекосы, которые снимают точность испытаний,Цель изобретения - повышение точности испытаний при вертикальномрасположении оси сопряжения.Укаэанная цель достигается благодаря тому, что держатЕль образца выполнен в виде сферического шарнирас цилиндрическим хвостовиком, предназначенным для соосного закрепленияв нем образца, а центр сферы смещенотносительно оси хвостовика,3 5(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЙ НА ИЗНОС ЦИЛИНДРИЧЕСКИХ СОПРЯЖЕНИЙ8684 б 2 Формула изобретения ВИИПИ Заказ 8307/5 б Тираж 910 Подписное Филиал ПП "атент", г.ужгород, ул,Проектная,4 ке б, после чего сопрягают образец4 с контробразцом 7,...

Номер патента: 867463

Опубликовано: 30.09.1981

Авторы: Байер, Качур, Козаченко, Оксман, Рутковский

МПК: B21D 11/07

Метки: гибки, длинномерных, заготовок

...системы 11 на сферичес ких шарнирах 12.После загибки уголка 8 полученная полурама выталкивается из направляющих 2 и сухарей 3 выталкивателем13, который через стержень 14, расположенный внутри вала 4, соединенс приводом 15.Узел В второй гибки включает всебя неподвижные направляющие 2, сухари 3, фиксаторы, 16, в которыхустанавливается полурама 17, а также элементы гибки и выталкивания,которые аналогичны элементам гибкии выталкивания в узле А первой гибки.Устройство работает следующимобразом.,Уголок 8 укладывают с одной полкой в пазы неподвижной направляющей2 и сухаря 3 узла А первой гибки,другая полка уголка 8 ложится наторец вала 4.,Включается привод 10,цилиндрические шайбы 9 через рычажное устройство 11 опускаются сверхуна полку 8 и...

Номер патента: 693649

Опубликовано: 07.08.1981

Авторы: Козаченко, Левинцев, Малеванный, Усатов

МПК: B65G 51/04

Метки: контей-нерного, пневмотранспорта, системах, сыпучихгрузов, транспортирования, трубопроводного

...шарнирно ра- З 5крепленный на раме 3, перемещаетсявместе с тележками 1, а другой конецопирается на трубопровод 6 с помощьюколеса 7. При подаче контейнеранаместо разгрузки колесо 7 теряет опо- ф)ру над разгрузочным окном 8, грузовая емкость 4 за счет смещенногоцентра тяжести поворачивается вокругоси 5 и разгружается. Возврат грузовой емкости 4 в транспортное положение производится при наезде колеса 7 на копирную направляющую 9.В зависимости от принятой схемы системы трубопроводного контейнерно- го пневмотранспорта (одно- или двух- трубная) контейнер может перемещаться колесом 7 вперед или назад, и соответственно направляющая 9 устанавливается так, чтобы обеспечить возврат грузовой емкости 4 в тран-. спортное положение.формула...

Номер патента: 850232

Опубликовано: 30.07.1981

Авторы: Козаченко, Пиляев

МПК: B08B 9/00

Метки: промывки

...на обмывЬчной путь между моечными камере- мИ оператор снимает крышки с букс, устанавливает их в гнезда люков 10 моечных камер и зажимами 11 включает пневмоприводы, прижимаеткрышки букс к уплотнительным кольцам 13 люков 10. Затем к устройству для удаления смазки подкатывается колесная пара с отк-: рытыми буксет. Ее останавливаеттормозное устройство, сцентрированное с моечюми головками. Для приближения моечных головок к колесной паре оператор кнопкой "Горизонтальный подвод" включает гидропривод 14, приводящий в действие горизонтальные гидроцилинд-, ры на камерах 2, которые перемещают их вместе со сливными патрубками 9 по трубам 6 в направлении колесной пары. На расстоянии 10-15 мм от букс камеры .2 останавливают. Затем оператор кнопками...

Номер патента: 839767

Опубликовано: 23.06.1981

Авторы: Винокуров, Козарезов, Козаченко, Куприанов

МПК: B60L 7/06

Метки: аварийного, средства, торможениятранспортного

...и сборными шинами 5 питания. Вторая часть 2 обмотки индуктора через контактор 6 связана со сборными шинами 5 питания и выходом выпрямителя 7, вход которого соединен с конденсаторами 4. Преобразователь 8 частоты через контактор 9 подключен к сборным шинам 5 и ита ни я.Преобразователь 8 частоты может находиться как на борту экипажа, так и на стационарной питающей подстанции.Устройство работает следующим образом В случае потери питания от контактной сети отключают контактором 9 преобразователь 8 частоты. В одностороннем двигателе при последовательной схеме обмотки ин, А. Винокуров, Е. В. Козаченко, М. А. Козорезов и839767 формула изобретения ель Г.Ойкдс СоставитТехред А. БТираж 732ИПИ Государстпо делам изобМосква, Ж - 3ПП Патент,ев р И...

Номер патента: 829330

Опубликовано: 15.05.1981

Авторы: Будагьянц, Гольдштейн, Иванова, Козаченко, Козлов, Логвинов, Парасюк, Рудницкий, Рябчий, Церковский

МПК: B22D 15/00

Метки: валков, кокиль, литья, профилиро-ванных, чугунных

...выполнены в соотношении фиг, 1 показан кокиль, раз 2 - то же, вид сверху. киль состоит из разиных и 2. На внутренней выполнено покрытие ическое сопротивлени эффипненх теплопрово крытия ф - толшин30 4Приведенные размеры участков рабочего слоя определяются аналитически или графически - по выполненному в масшта- бе чертежу кокиля и валка с нанесенными размерами рабочего слоя - как отношение площади поперечного сечения рабочего слоя к протяженности линии контакта с кокилем; пеоеход от объема к плоскости возможен, поскольку на практике толщина рабочего слоя на порядок меньше радиуса валка.Изменение термического сопротивления покрытия на участках калибра достигается за счет изменения либо толщины покрытия, либо материала и коэффициента...

Номер патента: 827551

Опубликовано: 07.05.1981

Авторы: Бугаев, Будагьянц, Воронина, Кириченко, Козаченко, Филипченко, Церковский

МПК: C21C 1/00

Метки: обработкичугуна, смесь, шлакообразующая

...интенсивному удалению примесейиэ металла.Крнолит способствует повышению жидкоподвнжностн шлака н его рафинирующейспособности, улучшает удаление неметаллических включений иэ расплава10 Граничные параметры составляющих шлакаопределены опытным путем,Сухие компоненты составов 1-5 (табл. 1)перемешали н засыпали на дно разливочногоковша, в который затем выпустили из пламен.15 ной печи жидкий чугун с температурой 1300 -1400 С. После охлаждения чугуна до температуры 1310 - 1320 С им залили валки,Смесь расплавлялась в ковше за 0,5 - 1,0 минпосле заполнения 1/3 части разливочного ковша,20 Шлак имел температуру плавления 780 - 825 С.Количество вводимой смеси составляло 0,3 - 0,5%на 1 т жидкого расплава827551 Т а б л и ц а 3 Номер смеси Механические...

Номер патента: 823881

Опубликовано: 23.04.1981

Автор: Козаченко

МПК: G01F 23/12

Метки: жидкости, указатель, уровня

...5. Для исключения зазоровжду магнитами и внутренней стенкойрубки 1 указанные маинты 4 в гнездах 5 установлены свободно с возможностью перемещения в радиальном направлении, перпендикулярно оси трубки.1,. Снаружи вокруг грубки 1 распо-., ложено ферромагнитное кольцо б., . выполненное из спирали и по всей окружности практически без натяга, контактирующим (прилегающим). к трубке. Для-исключения увеличения натяжения спирали и, как следствие этого, увеличения трения между спиралью и поверхностью трубки, магниты 4 расположены так, что полюса (Н и 5) каждого из них лежат на прямой, параллельной оси трубки. При необходимости обеспечения сигнализации обаварийном уровне жидкостй указатель может быть снабжен сигналиэатором(на чертеже не...

Номер патента: 803887

Опубликовано: 15.02.1981

Авторы: Бондаренко, Зайцев, Козаченко, Кузнецов, Манякин, Пекерман, Семенов, Середа, Смирнов, Сысолин, Хроликов

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...семенного бункера 2 соединена с полостью корпуса 1 аппарата нри помощи трубопровода 18, снабженного заслонкой 19.Один из вариантов исполнения высевающего аппарата (фиг, 5) предусматривает расположение входных отверстий 20 патрубков 10 непосредственно в полости корпусааппарата, при этом площадь выходного отверстия 20 больше площади всасывающего отверстия 1.Предусматривается также вариант исполнения аппарата (фиг. 6), при котором камера 13 наддува соединена при помощи патрубка 21 с ресивером 6.Пневматический высевающий аппарат работает следующим образом.От источника нагнетания через патрубок 9, ресивер 6 и патрубки 7 и 8 воздух нагнетается в полость корпуса 1 аппарата, в бункер 2 и в патрубки 10, выходя в атмосферу через отверстия 5 ячеек...

Номер патента: 771222

Опубликовано: 15.10.1980

Авторы: Глушко, Козаченко, Шамрай

МПК: D07B 1/06

Метки: двойной, канат, проволочный, свивки

...канатов, Так, например, если от контакта каната с блоком 4 происходит обрыв проволок вточках а и б (фиг. 1), то в канатепредлагаемой конструкции при этомобрывается в двух местах одна и таже проволока 3, т.е. прочность прядиснижается только на одну проволоку,а в аналогичных условиях прочностьпрядей канатов известных конструкций снизится на две проволоки. Для предлагаемой конструкции кана О та при Н = 6,50 принимается в расчетцелое число 9. =2,которому соответствуетшаг свивки проволок в прядь й=10,6 с 1.где Й - диаметр пряди; В - диаметр каната. Провеценные испытания показыва ют, что канат предлагаемой конструкции при Ь. = 10,6 д имеет больший срокслужбы, чем канат, изготовленный при- Эс 1.Описываемое изобретение может...

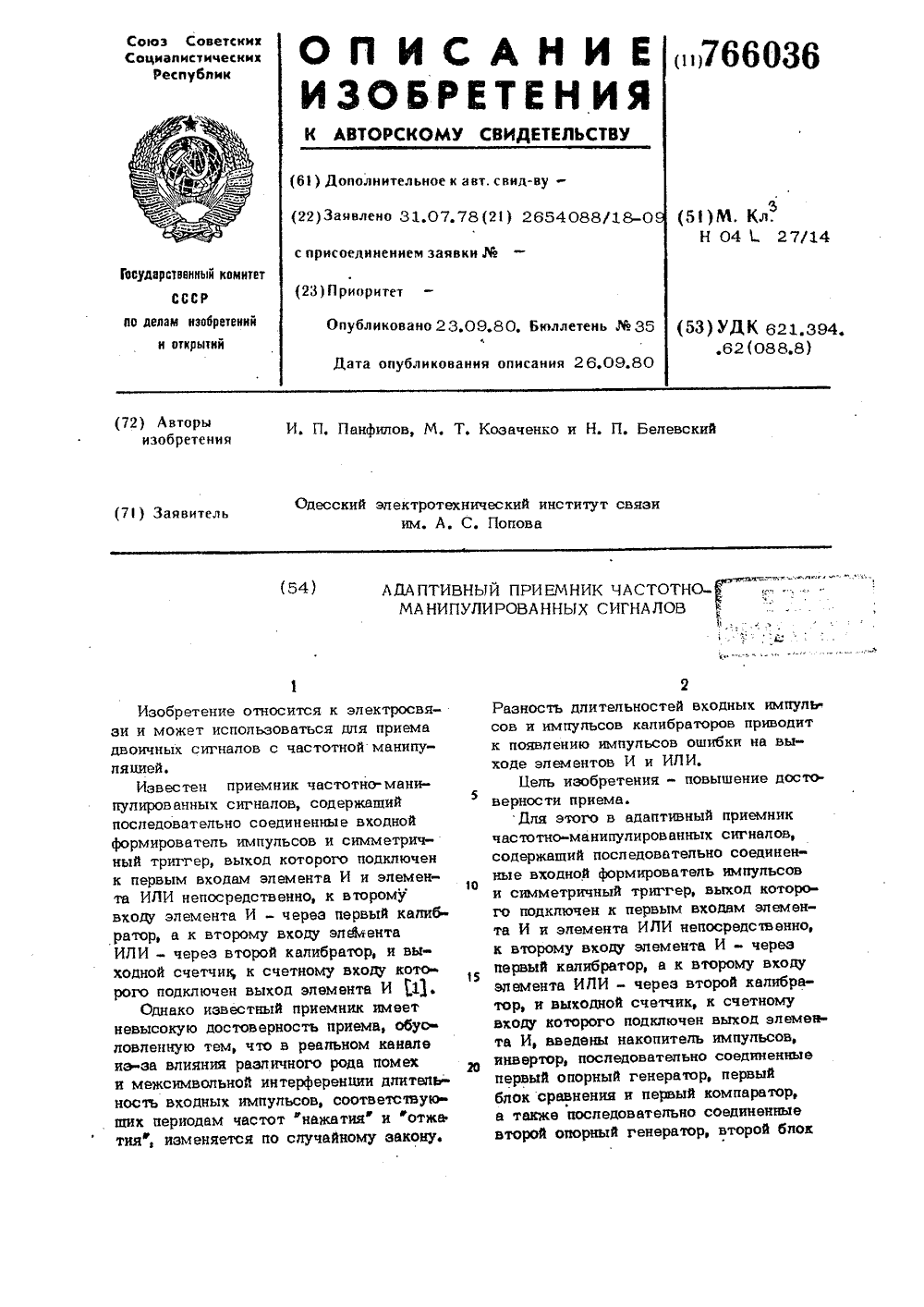

Номер патента: 766036

Опубликовано: 23.09.1980

Авторы: Белевский, Козаченко, Панфилов

МПК: H04L 27/14

Метки: адаптивный, приемник, сигналов, частотноманипулированных

...импульса калибратора 3 равна длительности входного импульса. На входе элемента И 5 присутствуют колебания входного сигнала с периодом, равным ло длительности выходному П-импульсу калибратора 3, но противоположные по фазе. На счетном входе счетчика 15 импульсы отсутствуют. Нулевое состояниесчетчика 15 подтверждается импульсами, присутствующими на выходе элемента ИЛИ 6. Напряжение ошибки, обусловленное разностью длительностей входногоимпульса и выходного импульса опорного генератора 11, получаемое на выходе блока 13 сравнения, будет положительным, так как длительность входно. го импульса больше длительности выходного импульса опорного генератора11. Если же длительность входного 35 импульса меньае длительности импульса .опорного...

Номер патента: 740402

Опубликовано: 15.06.1980

Авторы: Козаченко, Котешов, Плющ, Слюсарь, Хрычиков

МПК: B22D 27/00

Метки: валков, отливки

...процесс ,поломки дендритов и их доставку в нижнюю часть отливки - нижнюю шейку. Имея больший, по сравнению с расплавом, удельный вес, обломки дендритов остаются н нижней шейке и интенсифицируют ее ускорение. затверденание и измельчение структуры. При установке металлических холодильников в форме прибыли ниже 1/4 ее нысоты ноэдейст" вие нибратора вызывает появление трещин в отливке, деформацию корки и приваринание его к отливке, а приварившийся холодильник затрудняет механическую обработку, Установка холодильников выше 2/3 высоты формы прибыли вызывает снижение эффективности воздействия вибратора иэ-за ускоренного затвержевания верхней части прибыли.Высоту холодильников 20-100 мм и 40 толщину 3-20 мм определяют иэ условий...

Номер патента: 736979

Опубликовано: 30.05.1980

Авторы: Бобров, Золкин, Ивоботенко, Козаченко, Пискунов, Соломахин, Ульянов, Френкель

МПК: A61M 1/03

Метки: аппарат, вспомогательного, кровообращения

...фазирующее устройство подаются на блок 3 управления двигателем и электромагнитные пневмоклапаны 6 и 8.К моменту прихода импульса на Нагнетание газ в рабочей камере механопневмопреобразователя 4 (МПП) сжат до давления, обеспечивающего заданное время наполнения баллона. С подачей импульса кНагнетание открывается пневмоклапан 6 (ЭПК 1) (фиг. 3-в) и рабочий газ перетекает из рабочей камеры МПП в баллончик, обес- ф печивая его наполнение (фиг. 2-б) за время открытого состояния клапана. В течение этого времени двигатель может или стоять, или двигать поршень в направлении вперед, поддерживая убывающее давление в насосной камере (пунктир на фиг, 2-г), В момент наполнения баллончика пневмоьлапан 6 (ЭПК-) закрывается и подается импульс на...

Номер патента: 729806

Опубликовано: 25.04.1980

Авторы: Винокуров, Козаченко, Литовченко, Назаров, Ротанов, Шаров

МПК: H02P 7/36

Метки: асинхронным, двигателем, линейным, тяговым

...линейнымасинхоонным двигателем.Это достигается тем, что измеряют нормальное усилие, действующее25 на индуктор двигателя, сравниваютего с заданной величиной усилия,определяя величину и знак рассогласования и при отрицательном рассогласовании увеличивают частоту пита3 О ющего напряжения, а при положитель.729 806 Формула и з о брет ени я ЦНИИПИ Заказ 1324/52 Тираж 783 ПодписноеФилиал ППП Патент, г, Ужгород, ул. Проектная, 4 ном - уменьшают частоту питающегонапряжения,На чертеже показана схема, поясняющая предлагаемый способ.Линейный асинхронный двигательсодержит индуктор 1, перемещающийсянад вторичным элементом 2 снемагнитной токопроводящей шиной иукрепленный при помощи вертикальныхтяг 3 и 4 на экипаже 5. Преобразователь б частоты...

Номер патента: 725789

Опубликовано: 05.04.1980

Авторы: Белякова, Богданов, Вартазаров, Герцук, Гоненко, Козаченко, Маркин, Новодворский, Сладкоштеев, Шатагин

МПК: B22D 11/04

Метки: кристаллизатор, литья, металлов, непрерывного

...Величина .шага зубьев сетчатой накатки и гребней режущей гребенки выбирается из условия равномерности контакта сопрягаемых поверхностей и возможности механического оборудования.3На фиг. 1 изображен кристаллизатор, общий вид; на фиг, 2 - то же, разрез А - А фиг. 1.Кристаллизатор содержит формообразующую графитовую втулку 1, вставленную в разъемный водоохлаждаемый кожух, состоящий из двух половин нижней 2 и верхней 3, на поверхности, контактирующей с графитовой втулкой 1 которых выполнена сетчатая накатка 4 и режущая гребенка 5, причем режущая гребенка выполнена на диа метрально противоположных участках, равных сектору с центральным углом а, величина которого находится в пределах 30 - 45; деленному разъемом половин кожуха пополам....

Номер патента: 723095

Опубликовано: 25.03.1980

Авторы: Козаченко, Мочернюк

МПК: E21B 19/06

Метки: элеватор

...диаметрально противоположными вырезами: передним - для ввода труб и задним - дляобеспечения совместно со свинцовыми балансирами 3 соосности с корпусом в момент ввода труб, двух фиксаторов 4 вкладыша, крышки 5, укрепленной на верхней (торцовой) поверхности корпуса, створки 6 с ручкой,замка 7, подпружиненных защелок 8, предотвращающих самопроизвольный выход буровых штропов из проушин элеватора.Фиксаторы 4 предназначены для фиксирования и удержания вкладыша 2 в гнезде корпуса 1 при опрокидывании элеватора. Они устроены следующим образом. В сферической поверхности шарового вкладыша с двух сторон продольной оси корпуса элеватора на одинаковом расстоянии от торца зачеканено по одному шару, а для взаимодействия с ними в корпусе элеватора...

Номер патента: 718037

Опубликовано: 29.02.1980

Авторы: Буштец, Иваница, Козаченко, Курзов, Ликкей, Пекерман, Сысолин, Томпаков

МПК: A01C 7/12

Метки: аппарат, высевающий

...по высоте высевающие катушки 2 и 3, лод которыми расположено донышко 4, выполненное ЗО из двух сопрягающихся цилиндрических718037 -4поверхностей, образующих-в месте"сопря. Такое выполнение выоевающего аппара.жения порог 5 с вершиной, йаправленной та обеспечит качественный высев малосы;в сторону регулируемой заслонки б; уста- аучих материалов.новлейной между.катушками 2 и д, ВЫсе-вающая,катушка 2 выполНейа"в-"вйдеверти: "5Фар мул а и за б р етен и ясально,расположенного диска 7 с выступа="-"-яи;"на-"которых;закреплены гбрйзонтально Ъысввающий аппарат, содержащий кор- .раоположенйые стержни 8, а высевающая- пус; смещенные по высоте высевающие какатущка 3 выполнена из двух закреплен- тушки с расположенным под ними доныш.ных на общей...

Номер патента: 715347

Опубликовано: 15.02.1980

Авторы: Козаченко, Левинцев, Ляш, Усатов

МПК: B29C 1/00

Метки: полимерных, пресс-форма

...стопор.На чертеже изображена пресс-формаперед началом прессования.Пресс-форма содержит матрицу 1,пуансон 2 и запорное устройство, выполненное в виде расположенных в пуансоне под углом друг к другу и взаимодействующнх клиновыми поверхностямиподпружиненных штока 3 и фиксатора 4,который свободным концом входит и паэа матрицы, В штоке 3 выполнена кольцевая проточка Ь, в которую входит подпружиненный стопор 5, размещенный впуансоне. Для заливки материала в формующую полость формы в пуансоне выполнен канал с и установлен кран 6 дляперекрытия канала,Процесс изготовления изделий заключается в следующем. Пресс-форма подается под заливку. Кран 6 приэтом открьгги полимерная масса под относительнонебольшим давлением заполняет рабочуюполость Я ....

Номер патента: 715046

Опубликовано: 15.02.1980

Авторы: Зайцев, Иваница, Козаченко, Лазаренко, Ликкей, Сысолин

МПК: A01C 7/12

Метки: аппарат, высевающий, катушечный

...катушечные высевающие аппараты обладают невысокой равномерностьн)высева семян, так как на гладкой поверхности клапана не может образовываться неподвижный слой семян. 1 ОИзвестны также катушечные высевающие аппараты, включающие корпус, размещенную в нем высевающую катушку, установленный под ней клапан с заслонкой 12.В известном устройстве благодаря наличию заслонки можно создавать неподвижный слой на рабочей поверхности клапана,однако плотность неподвижного слоя семянна поверхности неодинакова и наибольшаяу выходного окна корпуса, что приводит кповреждечию посевного материала, а также 20к перемешиванию активного слоя семян снеподвижным, что нарушает равномерностьпотока семян. Цель изобретемерности высевавреждения.Это достигаетсность...

Номер патента: 699127

Опубликовано: 25.11.1979

Авторы: Асатов, Искандаров, Козаченко, Юсупов

МПК: E04B 1/38

Метки: крепления, оболочки, пневматической, узел

...оболочки.Узел крепления пневматической оболочки состоит из несущего каркаса 1С-образного профиля, самой кромки 2оболочки с заделанным в ней усиливающим шнуром 3, прижимной планки 4-образного сечения, продольного фиксирующего элемента, например, круглого бру са 5 и крепежных деталей - болта 6 и гайки 7. Последние, а также прижимнаяпланка 4-образного сечения размещены вдоль несущего каркаса с некоторым расчетным шагом.Крепится надувная оболочка на несущем жестком каркасе следующим образом,Кромка 2 надувной оболочки, усиленная шнуром 3, закладывается с внешнейстороны несущего каркаса 1 С - профиля, предварительна закрепленного кфундаменту. На нее накладывается продольно круглый брус 5 поверх усилцвакьщего шнура 3....

Номер патента: 692680

Опубликовано: 25.10.1979

Авторы: Билярчик, Гольдштейн, Дзюба, Козаченко, Слюсарь

МПК: B22D 25/00

Метки: валков, отливки, прокатных

...меди в чугуне.Такое позднее дополнительное введение магния с указанным расходом полностью нейтрализует деглобуляризирующее действие титана и меди и в условиях отливки валков обеспечивает получение графита шаровидной форьы, Указанные пределы расхода магния являются необходимым условием применения разработанного способа. Если расход магния .будет меньше, чем 0,005 кг, ре,168 4на каждые 001 содержания титануФ +1 игатуры составляет 1,3 кг на тоннуи 0,1 содержания меди н чугуне, то жидкого чугуяа, В структуре чугунаполучение графита шаровидной формы в отлитых валков графит имеет шаровидчугуне обеспечено не будет, Расход маг- ную форму, твердость валков соответния больше,чем 0,010 кг на,каждые 0,01 Ъ ствует требованиям,содержания...

Номер патента: 682756

Опубликовано: 30.08.1979

Авторы: Дворкинд, Елизаров, Козаченко, Павлов, Суровежко, Чепурин

МПК: G01B 7/32

Метки: выработки, сельскохозяйственной

...перемещения, который может быть выполнен, например, в виде последовательно соединенных датчика 2 сигналов и преобразователя 3 их в импульсную форму, Устройство содержит также управляемый выключатель 4, к управляющему входу которого присоединен датчик 5 технологического параметра (в данном случае датчик поступления зерна) и вычислительный блок 6 с цифровым индикатором 7 выработки, т. е. общей площади, обработанной сельскохозяйственной машиной (комбайном), при выполнении заданцой сельскохозяйственной операции (уборки зерна). Определение выработки комбайна с учетом заданного качественного показателя (уровня потерь зерна) осуществляется с помощью канала измерения, содержащего датчик В потерь зерна, присосдинец 5 10 15 20 25 зо 35 40 45 50 55...

Номер патента: 680676

Опубликовано: 25.08.1979

Авторы: Иваница, Козаченко, Лазаренко, Ликкей, Пекерман, Сысолин

МПК: A01C 7/12

Метки: аппарат, высевающий, катушечный

...С.Р; КОРПУСЯ ЗППЯРсТД И ВОЗМО.)сК:ОС Ь и(,С. 51 жк ПППОВ Прс ПХ рдС- КЛЕПП)сИ. К)ОХ)С Т)О, ЭТЗ КОНС 1 рКИИ 51 перс сг)(,ж.(:.: Ольп и. к 0.1. сством От 3 )С , и П:, ов, ЧТО ТН.О",СГ С,)Ож 1И Ос- и ЗС:, .: Ц с, СП 1(ОРОГ;1, 11 СМ РЕ ОС: П.П 0; ,. боковпцд И Корит сс), )СдСТ КЛ ,3 с ГС 0 П)ЛОЖСПИ:0 3 КОРП СС. 20С)с; ";ТСЦ с - ) ППОП1 С КРЦ - С",)5 К (Ь)13",)С ТСХОГ(.1)1)10 Т 1 И:3 - 0" ОВ, 1 Это достигается тем, что на стенках корпуса Выполцсць) сквозн з порог снабжен Т-Образными вы которые рдзмсьисцы в пдздх корпусСцс)бжсцис ПОРОд Т-ООРс 1 зны)1 ПсИ, Д ООКОВИЦ КОРПУСс - СКВОЗ) зами позволяст в сочетании с цель поваццым П-образцым корпусом у копстрмкиию зппа)эдтд и пОВыспть ГИЧ НОСТЬ С ГО ИЗОТОВЛЕППЯ. Нс 1 фи.Пок)1 здц кс)т)п 1 счшпй...

Номер патента: 680675

Опубликовано: 25.08.1979

Авторы: Бондаренко, Зайцев, Иваница, Козаченко, Ликкей, Пекерман, Сысолин

МПК: A01C 7/04

Метки: аппарат, высевающий, пневматический

...через сопла 20, смесительные камеры 10 и передние сопла 21 соединен с вихревой камерой 8,Пневматический высевающий аппарат работает следующим образом. Перед началом движения посевного агрегата в работу включается источник повышенного давления. Сжатый воздух поступает в ресивер 2, из которого через патрубки 17 подается в кольцевые пневмопроводы 16, равномерно распределяясь благодаря наличию диффузоров 18. Далее поток сжатого воздуха, направляясь направляющими пластинами 12, устремляется по тангенциально расположенным щелевым отверстиям 11 в вихревые камеры 7 и 8. Благодаря тангенциальному расположению отверстий 11 струи сжатого воздуха, выходящие из них, образуют в вихревых камерах вихревые потоки. Далее вихревые потоки перемещаются вниз...

Номер патента: 679646

Опубликовано: 15.08.1979

Авторы: Дутко, Жилина, Козаченко, Лесняк, Лобковская, Омельченко, Рутковский, Товт

МПК: C23G 5/04

Метки: гидродинамическая, жидкостной

...с кольцом. Ванна снаружи имеет загрузочный патрубок 8, над которым расположен подающий лоток 9 загрузочного устройства. Над выходным концом винтового лотка установлен дисковый разгружатель 10, например электромагнитный, к которому примыкает отводящий лоток 11.установка работает следующим образом,ПосредсТЪом активатора 3, приводимого во вращение от электродвига"теля 4, жидкости в ванне сообщаетсякруговое движение относительно вертикальной оси ванны. Подлежащие обработке детали поштучно подают с лотка 9 через патрубок 8 в нижнюю частьванны на приемный участок винтовоголотка 2. Эдесь они под действиемкруговых потоков жидкости изменяютнаправление движения и транспортируются по винтовому лотку вверх,одновременно проходя обработку. Навыходе...
