Ротанов

Номер патента: 1744598

Опубликовано: 30.06.1992

Авторы: Арефьев, Катков, Леонтьев, Ротанов, Серов

МПК: G01L 3/14, G01N 19/02

Метки: кассете, лентой, магнитной, момента, сил, трения

...изобретения поясняется чертежом,Устройство содержит неподвижно установленную азростатическую опору 1, на которой размещен стол 2, имеющий возможность вращения, снабженный элементами 3, 4 фиксации кассеты, ограничителем вращательного движения 5 и упором 6, связанным с датчиком усилия 7.Внутри корпуса аэростатической опоры1 расположены электродвигатели 8, 9, причем ось электродвигателя 8, жестко закрепленного, совпадает с осью вращения стола 5 2 и имеет возможность сцепления с катушкой 10 кассеты 11. Электродвигатель 9 снабжен внутренним тормозным устройством,1015 20 25303545 50 например, порошковой муфтой для создания противодействующего момента и установлен с возможностью вертикального перемещения от пневмопривода 12 для...

Номер патента: 1676045

Опубликовано: 07.09.1991

Авторы: Иванов, Иньков, Литовченко, Ротанов, Солодунов, Шаров

МПК: H02M 7/515

Метки: автономный, инвертор

...конденсаторы 14 и 16, катодный тиристор 2, другой вывод зарядной обмотки 40 трансформатора 33.Время заряда коммутирующих конденсаторов 13 - 18 определяется его емкостью и величиной зарядных резисторов 25-30. Уровень напряжения на коммутирующих конденсаторах 13-18 инвертора контролируется блоком контроля напряжения, сигнал с выхода которого подается в блок управления инвертором,Включение тиристоров 1 и 2 одной фазы инвертора тока позволяет также обеспечить протекание при запуске начального тока через сглаживающий реактор 31, что необходимо при пуске двухзвенного преобразователя в работу. Кроме того, такой заряд коммутирующих конденсаторов исключает прохождение постоянного тока заряда через фазы нагрузки, что особенно важно для...

Номер патента: 1561178

Опубликовано: 30.04.1990

Авторы: Габриэлянц, Озеров, Ротанов

МПК: H02M 7/48

Метки: автономным, двухмостовым, инвертором, трехфазным

...логических элементов 35И-НЕ 29-40 на вторые входы которыхФприходят сигналы запрета от мультиплексоров 44, 45, и управляющие импульсы от усилителей-формирователей17-28 на тиристоры АИТ 1-12 не посту пают. Кроме того, два выходных сигнала распределителя сигналов управления 50 соответствующие тиристораминвертора 1 и 10, поступают натрехвходовой логический элементИ-НЕ 42. Запуск АИТ происходит приналичии напряжения на его входе,контролируемого датчиком напряжения48 питающей инвертор сети и сигналакомандного узла,49. При этом на вы Оходе узла пуска инвертора в работу49 появляется сигнал разрешения, поступающий на установочные входы мультиплексоров 44 и 45 и счетчика им -пульсов 43. При первом после подачи 55сигнала командного...

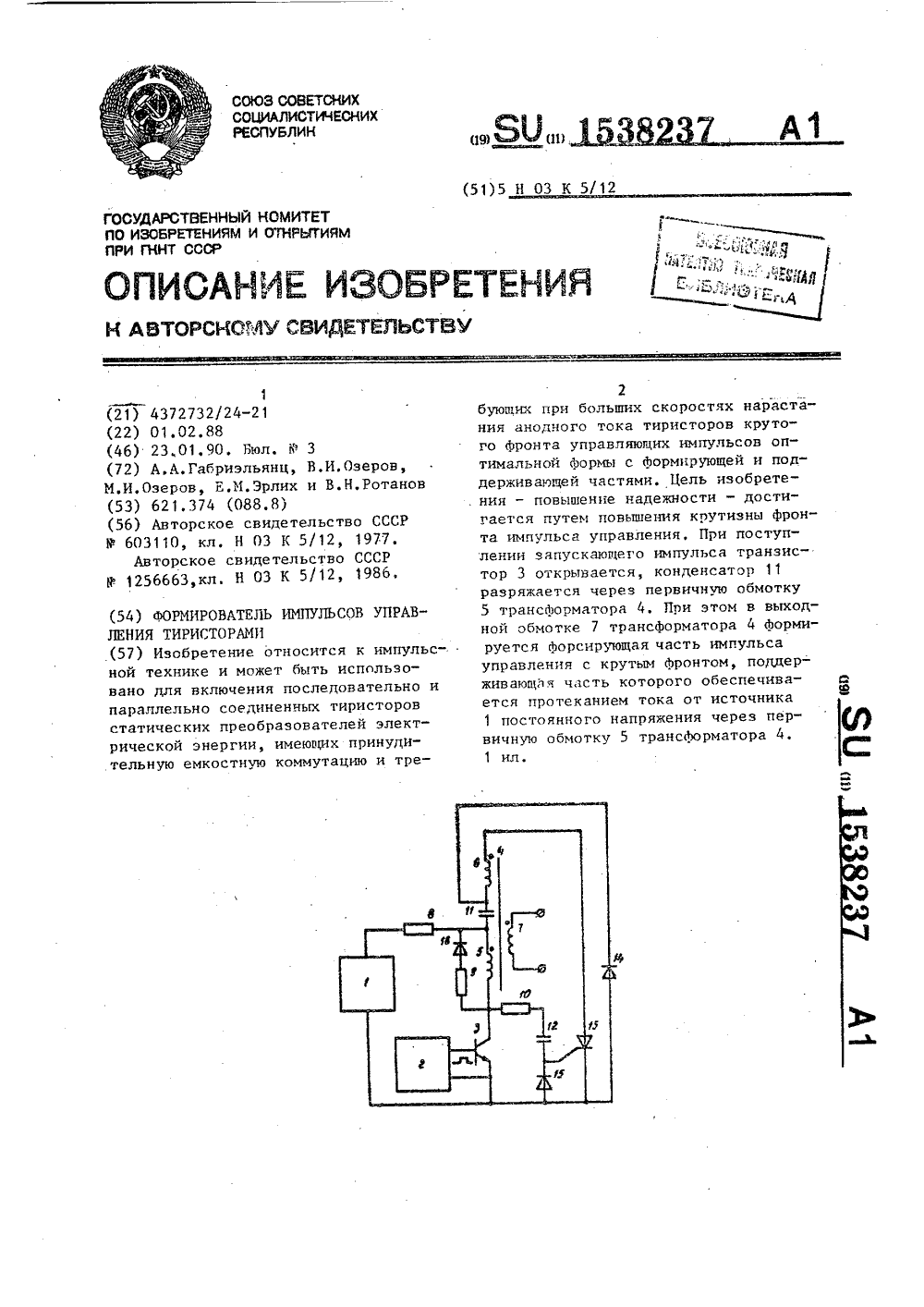

Номер патента: 1538237

Опубликовано: 23.01.1990

Авторы: Габриэлянц, Озеров, Ротанов, Эрлих

МПК: H03K 5/12

Метки: импульсов, тиристорами, формирователь

...7 трансформатора 4 соединены с выходными клеммами Аормирователя,Формирователь работает следующимобразом,В исходном состоянии при подключенном источнике 1 постоянного напря 5 10 15 20 25 ЗО 35 40 45 50 жения конденсатор 11 заряжен до напряжения источника 1. Управляемый вен" тиль 13 включается в момент окончания Аормирования предыдущего импульса при выключении транзистора 3. Включение управляемого вентиля 13 обеспечи-, вается прохождением тока управления по цепи: положительная клемма источника 1 - резистор 8 - первичная обмотка 5 трансформатора 4 - резистор 10 - конденсатор 12 - управляющий переход управляемого вентиля 13 отрицательная клемма источника 1, При этом конденсатор 12 оказывается заряженным. При прохождении тока по...

Номер патента: 1511828

Опубликовано: 30.09.1989

Авторы: Габриэлянц, Озеров, Ротанов, Эрлих

МПК: H02M 1/08

Метки: импульсов, тиристорами, формирователь

...запускающего сигнала на базовый переход транзис- " тора 1 он открывается, Конденсатор 14 разряжается по цепи: конденсатор 14, второй диод 13, секция первичной обмотки 3 выходного трансформатора 2, транзистор 1, конденсатор 14, При этом на вторичной обмотке 6 выходного трансформатора 2 формируется форсирующая часть импульса управления с крутым фронтом. После разряда конденсатора 14 до определенного напряжения и до момента окончания запускающего сигнала на базовом переходе транзистора 1 от источника 16 постоянного напряжения через первый резистор 7, первичную обмотку 3, 4 выходного трансформатора 2, транзистор 1 протекает ток, формирующий на вторичной обмотке 6 выходного трансформатора 2 поддерживающую часть импульса управления...

Номер патента: 1473772

Опубликовано: 23.04.1989

Авторы: Беднова, Ротанов, Топоровский

МПК: A61K 31/65, A61P 31/00

Метки: больных, лечения, свежими, сифилиса, формами

...И ОТНРЫТИПРИ ГКНТ СССР(54) СПОСОБ ЛЕЧЕНИЯ БОЛЬНЫХ СВЕЖИМИФОРМАМИ СИФИЛИСА(57) Изобретение относится к медицине, в частности, к дерматовенеролог переносил без побочных явлений, посл начала лечения отмечалась реакция обострения с максимальным повышением температуры тела до 38,8 С, Бледныеотрепонемы переставали определяться в отделяемом шанкров через 26 ч, фимоз разрешился 6 дней,шанкр зарубцевался на 12 день, инфильтрат рассосал ся на 32 день,склераденит регрессировал на 32 день. Результаты КСР стали отрицательными через 33 дняи сохранились отрицательными в течение последующего срока наблюдения, Результат РИТ негативировался через 9 мес,Пример 2.Больная Ж история болезни У. 848.Диагноз: сифилис 11 свежий (эрозивный шанкр устья...

Номер патента: 1431734

Опубликовано: 23.10.1988

Авторы: Голохвастов, Дудник, Жданов, Ротанов

МПК: A61B 5/16

Метки: готовности, деятельности, операторской

...изобретения - повышение точности Способ осуществляют следующим образом.Звуковые сигналы интенсивностью 40,60, 80, 100 дБ подаются в наушники шлема, надетого на голову испытуемого. Сигналы подаются в случайном порядке с интервалом в 3 с двумя сериями по 108 сигналов в каждой серии. В первой серии испытуемому подается команда реагировать на сигнал с изменением усилия нажатия на кнопку в зависимости от интенсивности сигнала. Во второй серии подается команда нажимать на кнопку с одинаковым усилием независимо от интенсивности подаваемого сигнала, Уси; лие, прилагаемое к кнопке, ггреобразуетсяв электрический сигнал, который регистри-руется с помощью различных устройств,При обработке полученной информациииспользуется степенная...

Номер патента: 1279035

Опубликовано: 23.12.1986

Авторы: Браташ, Жолобов, Иньков, Литовченко, Осипов, Почаевец, Ротанов, Ягунов

МПК: H02M 7/515

Метки: автономный, инвертор

...7, тиристор 1, фазы А и Внагрузки, тиристор 4, дроссель 8,50минусовой вывод источника питания.Для перевода тока из фазы А в Фазу Свключают тиристор 17, Предварительнозаряженный конденсатор 21 перезаряжается по цепи тиристор 17, дроссель19, конденсатор 21 и при изменении55полярности напряжения на окладкахконденсатора на обратную к тиристоручерез диод 11 прикладывает обратное напряжение, приводящее к его выключению. Ток нагрузки замыкается при этом по цепи дроссель 7, конденсатор 21, диод 11, фазы А и В, тиристор 4, дроссель 8, источник питания, Конденсатор 21 разряжается током нагрузки, одновременно по цепи дроссель 19, вентиль 23, конденсатор 21 происходит колебательный разряд конденсатора, что приводит к выключению...

Номер патента: 1232191

Опубликовано: 23.05.1986

Авторы: Гордеев, Калюга, Корнев, Красехин, Ротанов

МПК: A01K 1/01

Метки: запорное

...2, шарнирно установленной во втулках 3 боковин прямоугольной рамы 4. Последняя смонтирована в днище продольного навозного канала 5 над поперечным коллектором 6, Уплотнение 7 заслонки выполнено в виде пластин 8 и 9, расположенных внахлестку относительно соответственно верхних и нижних плоскостей заслонки и рамы с перекрытием зазора между ними и образованием лабиринтного уплотнения. Причем пластины 8, размешенные с длинной и короткой сторон относительно несушей оси 2, прикреплены соответственно к заслонке и раме, а размещенные аналогично пластины 9 присоединены соответственно к раме и заслонке. Смежные торцы пластин 8, расположенных перпендикулярно несущей оси, примыкают друг к другу, Несущая ось 2 размещена непосредственно над...

Номер патента: 1113341

Опубликовано: 15.09.1984

Авторы: Гаврилова, Дмитриев, Ротанов

МПК: B65G 47/72

Метки: конвейер, места, подачи

...подвешены на пальцах 1 О втулок б толкающих пластин с возможностью скольжения на них. Палец 10 проходит.между параллельными планками 11 закругленной формы, которые жестко закреплены на промежуточном валу 12 перпендикулярно ему и с двух его противоположных сторон.Промежуточный вал, установленный над конвейером 2 параллельно ему, получает полуокружное движение от шатунного механизма 13, соединенного с валом 14 натяжного барабана 15 конвейера 2 для передачи движения, Отсекатели 8 выполнены в виде прутков изогнутой формы.Устройство работает следующим образом.Рулоны туалетной бумаги поступают непрерывно от двух упаковочных машин по лоткам 1 к отсекателям 8 толкающих пластин 5, маятниковое движение которых обеспечивается тем, что...

Номер патента: 1084534

Опубликовано: 07.04.1984

Авторы: Звонков, Коновальченко, Ротанов, Семенов

МПК: F23D 11/00

Метки: пульсирующем, режиме, сжигания, топлива

...фиг. 1 представлено предлагаемоеустройство; на фиг. 2 - камера сгорания,разрез,Устройство содержит камеру 1 сгоранияс топливными соплами 2, подключеннымичерез соответствующие клапаны 3 к топливопроводу 4 с насосом 5, и установленный на топливопроводе 4 пульсатор 6.Устройство содержит также второй топливопровод 7 с клапанами 8, подключенныйк части топливных сопел 2 камеры 1, причем все клапаны 3 и 8 выполнены управляемыми и кинематически связаны между собойс образованием пульсатора. Кроме того,насос 5 соединен с магистралью 9 низкогодавления. Управление клапанами 3 . и 8и вращение насоса 5 осуществляется дви.гателем 10, который управляется с помощьюустройства 11, соединенного с фотодатчиком 20 25 30 35 40 45 12, причем штоки клапанов 3 и...

Номер патента: 1066031

Опубликовано: 07.01.1984

Авторы: Вотчицев, Габриэлянц, Иньков, Озеров, Ротанов

МПК: H02P 13/30

Метки: непосредственным, преобразователем, частоты

...что устройство для управления непосредственным преобразователем частоты, подключенным через промежуточный трансформатор к автономному инвертору напряжения с двумя коммутирующими и двумя основными тиристорами, зашунтированными обратными диодами, содержащее последовательно соединенные блок синхронизации, первый вход блока фазоимпульсного управления, второй вход которого соединен с задаю щим генератором, блок распределения . импульсов и усилители-формирователи импульсов управления тиристорами, снабжено двумя блоками совпадения и датчиками проводимости коммутирующих 60 тиристоров и обратных диодов инвертора, причем к входам каждого блока совпадения подключены выходы датчиков коммутирующего тиристора и противофазного ему обратного диода, а ....

Номер патента: 1030951

Опубликовано: 23.07.1983

Авторы: Ефремов, Литовченко, Назаров, Ротанов, Савоськин

МПК: H03F 3/217

Метки: усилитель-преобразователь

....преобразователи широтно-импульсноймодуляции в Фазоимпульсную, первыйи второй промежуточные трансформаторы,преобразователь Фазоимпульсной иодуляции во временной интервал, преоб"разователь временного интервала в код,причем выход первого преобразователяширотно-импульсной модуляции в Фазоимпульсную через первый промежуточный трансформатор, а выход второгопреобразователя широтно-импульсноймодуляции в Фазоимпульсную черезвторой промежуточный трансформатор соединены с соответствующими входамипреобразователя Фазоимпульсной модуляции во временной интервал, выход 55которого подключен к одному из входов преобразователя временного интер"вала в код, при этом другой вход . 1 2преобразователя временного интервалав код подключен к выходу...

Номер патента: 959959

Опубликовано: 23.09.1982

Авторы: Гранкин, Ротанов

МПК: B23K 31/06

Метки: неповоротных, сварки, стыков, труб

...и повышение точностицентрирования,Эта цель достигается тем, что устройстводля сварки неповоротных стыков труб, содержащее корпус и механизм крепления устройства, на трубе, выполненной в виде установленного в направляющих корпуса с возможностью продольного перемещения клина,шарнирно связанных между собой рычаговс зажимными губками и роликами, контактирующими с клином, и винтового механизмаперемещения клина, снабжено зажимом иползушкой, размещенной в направляющихкорпуса, причем зажим установлен в корпусе с возможностью взаимодействия с винтовым механизмом перемещения клина через ползушку.На чертеже представлено предлагаемоеустройство.Устройство для сварки неповоротныхстыков труб содержит корпус 1 и механизмкрепления его на трубе,...

Номер патента: 956325

Опубликовано: 07.09.1982

Авторы: Кеда, Литовченко, Назаров, Ротанов, Феоктистов, Чуверин, Шаров

МПК: B60L 9/16

Метки: многодвигательный, переменного, привод, средства, транспортного, тяговый

...от источника 5 черезяговый трансформатор 6, регулируемый выпрямитель 7 напряжения и 1.С-фильтр 8.Устройство работает следующим образом, 956325Трансформатор 6 понижает напряжение источника 5 питания до 800 - 500 В. Далее напряжение выпрямляется выпрямителем 7 и им же регулируется по величине в зависимости от режима работы привода. Выпрямленное напряжение сглаживается фильтром 8 и поступает на входы преобразователей 4 частоты.Все преобразователи 4 работают с одинаковой заданной частотой. фазы выходных напряжений преобразователей, связанных с обмотками одной пары двигателей 1, сдвинуты относительно тех же фаз преобразователей, соединенных с обмотками другой пары двигателей на 30 эл. град. В то же время фазы напряжений преобразователей,...

Номер патента: 921895

Опубликовано: 23.04.1982

Авторы: Антюхин, Гордюшкин, Каяри, Литовченко, Назаров, Ротанов, Феоктистов, Чаусов

МПК: B60L 9/12

Метки: выпрямителями, двигателей, питания, системы, составе, тяговых, электроподвижном

...нагрузках. Кривые п ипредставляют зависимости коэффициента мощности у при регулированиипо известному способу и расхождениинагрузок соответственно на 6 и 123.Работа устройства состоит в том,что в течение каждого полупериодапитающего напряжения включают и потом выключают тиристоры 9 выпрямителей 4 и 5. При этом в области довыхода на естественную характеристику полного поля, т.е. до достижения максимального значения выпря"мленного напряжения ОЗ и ОйЪблок 6 стабилизирует токи Д итяговых двигателей в соответствиис их заданными значениями,Сущность известного способа(фиг. 2) состоит в том, что угол фопережения выключения тиристоров выпрямителя 4 равен углу 5 включениятиристоров выпрямителя 5 и равень аПри этом вследствие...

Номер патента: 903022

Опубликовано: 07.02.1982

Авторы: Букаров, Пищик, Ротанов

МПК: B23K 9/16

Метки: горелка, плазменно-дуговой

...втулка 2 с рукояткой 3Под последнюю в корпусе 1 выполнен паз 4. На наружной поверхности втулки 2 параллельно ее оси расположены пазы 5 сообщающиеся с канавками 6 завихрителя 7, наклоненными к образующей поверхности завихрителя под углом 20-60 . Втулка 2 и корпус 1 образуют кольцевую камеру 8, с которой связан штуцер 9 подвода плазмообразующего газа, Во втулке 2 установлен электрод 10 с рабочей частью 11, В корпусе 1 закреплено внутреннее сопло 1 2, а на корпусе 1- наружное сопло 13.Устройство работает следующим образом.В камеру 8 через штуцер 9 подают плазмообразующий газ и возбуждают дугу между. электродом 10 и соплом 12, В зависимости от вида обработки (сварка или резка) и толщины материала регулируют проплавляющую...

Номер патента: 880810

Опубликовано: 15.11.1981

Авторы: Гордюшкин, Каяри, Литовченко, Назаров, Ротанов, Феоктистов, Чаусов

МПК: B60L 9/16

Метки: контактной, питанием, постоянного, сети, тяговый, электропривод

...соединена посредством диодов 34 и 35 со всеми звеньями входного ,фильтра 4.Предложенный электропривод работает следующим образом.Пуск тяговых электродвигателей 7 осуществляется. постепенным повышением напряжения импульсным преобразователем 3 и постепенным повышением 10 частоты инвертором б, причем начальное значение напряжения на выходе фильтра 5 равно 2-4 от напряжения питающей сети, а начальное значение частоты на выходе инвертора б равно 15 1,5-2,5 Гц, При низких значениях напряжения на входе инвертора б осуществляется доэаряд коммутирующих конденсаторов 27-29 эа счет энергии, накопленной на конденсаторах и в дрос-щ селях входного многозвенного фильтра 4. Этот дозаряд осуществляется автоматически, при нормальном режиме работы...

Номер патента: 873377

Опубликовано: 15.10.1981

Авторы: Антюхин, Гордюшкин, Каяри, Ротанов, Феоктистов, Чаусов

МПК: H02P 13/16

Метки: выпрямителем, исскуственной, коммутацией, тиристорным

...производится также, как и 55при работе от основного блока 1.Если при работе резервного блока2 возникает неисправность этого блока,то происходит переключение управления как указано, но вновь на основной блок, и преобразонатель 8 остается в работе, если к этому моментунеисправность основного блока 1 самоустраняется (кратковременный сбой) или ликвидируется ремонтом.Положительный технический эффект, обеспечиваемый устройством заключается в том, что расширяются Функциональные возможности устройства для управления с резервированием, повышается ресурс блоков устройства за счет "холодного" резервирования и одновременно понышается надежность устройства управления за счет автоматического включения вновь основного канала...

Номер патента: 872333

Опубликовано: 15.10.1981

Авторы: Жолобов, Литовченко, Назаров, Ротанов, Шаров

МПК: B60L 11/08

Метки: автономного, локомотива, передача, переменного, электрическая

...о т л и ч а ю щ а я с я тем,что, с целью снижения массогабаритныхпоказателей, обмотка ротора синхронного генератора выполнена многофаэнойи подключена к выходу преобразователячастоты, обмотки статора синхронногогенератора соединены с асинхроннымитяговыми двигателями, при этом аккуЗ 5 муляторная батарея подключена ко входу звена постоянного тока преобразователя частоты.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР.ф М 691320, кл. В 0 . 11/08, 1976.2, Колесник И.К. и др. Электропередачи тепловозов на переменно-постоянном токе. М. "Транспорт", 1978,с. 15-19.45 3. Бурков А.Т. и др, Электрическаяпередача переменного тока; - "Электри-.ческая и тепловозная тяга", 1977, 9 7,с. 45-46 (прототип). моткой 3...

Номер патента: 752715

Опубликовано: 30.07.1980

Авторы: Литовченко, Назаров, Ротанов, Сидоров

МПК: H02P 5/34

Метки: асинхронным, частотнорегулируемым, электроприводом

...О , среднее значение которого равноО имеет переменную составляющую, обусловленную пульсациями выпрямленного напряжения. При подаче на вход блока управления сигналов 1 регулятора частоты на выходе преобразователя образуется трехфазное переменное напряжение О Ор , О . При выбранном соотношении2РЗчастоты сигнала 1 и частоты пульсаций напряжения Оп в фазном напряжении появляется постоянная составляющая. Это, в свою очередь приводит к поянленйю постоянных составляющих в фазных токах,- ,. При этом даУгф эже незначительная по величине постоянная составляющая в Фаэном напряжении может вызвать в фазном токе пос 40 45 50 55 гулятора частоты и блока управленияинвертором преобразователя, к входукоторого подключены конденсатор Фильтра, а выход...

Номер патента: 752688

Опубликовано: 30.07.1980

Авторы: Вотчицев, Иньков, Исаев, Литовченко, Назаров, Озеров, Ротанов

МПК: H02M 7/515

Метки: преобразователем, частоты

...поддиапазопе и конечпой выходной частоты на предыдущемподдпапазоне.Способ поясняется на примере преобразователя, во входном звене которого установлеп автономный инвертор 1 АИ) токаплп наприкения, а в выходном звене - непосредственный преобразователь частоты(НПЧ). Структурная схема преобразователя изображена на фиг, 1, где 1 - АИ, 2 - 25НПЧ. При этом АИ может быть выполненкак с одпофазным, так н с трехфазпым Выходом, Соответственно и НПЧ должениметь однофазный или трехфазный вход.На фпг, 2 представлены даграх:,ы папряжешй в промежуточном звене У,и навыходе Г, двухзвеппого преобразователя,силовые цепи которого содержат автономНомер поддпапазона Кк)1,171875 в ,343752)3435 - 4,68754,6875 в ,3759,375 в ,7518,75 - 37,537,5 - 7575 -...

Номер патента: 752682

Опубликовано: 30.07.1980

Авторы: Литовченко, Назаров, Ротанов

МПК: H02M 7/06

Метки: переменного, постоянный

...25 ЗО Принципиальная схемдена на фиг. 1; диагражений - на фнг. 2 и 3Преобразователь стор с вторичными обьглавных тиристоров 4 -ристора 10, 11. Для поента мощности выпряммогательными тиристопенными встречно-параченными между однимсостоящей пз дросселя19, н фазами трансвывод цепочки 18, 19 пточке нулевых тнристорных с нулем источникаПреобразователь ра3тиристора 17. Тогда через дроссель 18, вентиль 11 и тиристор 17 от конденсатора к тиристору 9 прикладывается напряжение в обратном направлении. Тиристор 9 закрывается, а ток фазы 1 замыкается по цепи: 5 тпристор 17, конденсатор 19, дроссель 18. В результате этого конденсатор 19 перезаряжается до напряжения обратной полярности. Выходной ток прп индуктивном характере нагрузки замыкается через...

Номер патента: 740551

Опубликовано: 15.06.1980

Авторы: Литовченко, Назаров, Ротанов, Шаров

МПК: B60L 9/16

Метки: асинхронных, двигателей, локомотива, тяговых, частотой

...частотой асинхронных тяговых двигателей, питаемых от индивидуальных преобразователей частоты и напряжения, содержащее блоки управления преобразователями, соединенные через узлы распределения импульсов, делители частоты и сумматоры с датчиками частоты вращения роторов асинхронных тяговых двигателей и с генератором абсолютного скольжения ИОднако известное устройство позволяет получить мягкие, подобные характеристикам двигателей с последовательным возбуждением постоянного тока, тяговые характеристики. При этом асинхронные тяговые двигатели имеют склон 2ность к разносному боксованию, что непозволяет им реализовать максимальныетяговые усилия.Целью изобретения является повышение коэффициента использования сцепного веса локомотива.Цель...

Номер патента: 729806

Опубликовано: 25.04.1980

Авторы: Винокуров, Козаченко, Литовченко, Назаров, Ротанов, Шаров

МПК: H02P 7/36

Метки: асинхронным, двигателем, линейным, тяговым

...линейнымасинхоонным двигателем.Это достигается тем, что измеряют нормальное усилие, действующее25 на индуктор двигателя, сравниваютего с заданной величиной усилия,определяя величину и знак рассогласования и при отрицательном рассогласовании увеличивают частоту пита3 О ющего напряжения, а при положитель.729 806 Формула и з о брет ени я ЦНИИПИ Заказ 1324/52 Тираж 783 ПодписноеФилиал ППП Патент, г, Ужгород, ул. Проектная, 4 ном - уменьшают частоту питающегонапряжения,На чертеже показана схема, поясняющая предлагаемый способ.Линейный асинхронный двигательсодержит индуктор 1, перемещающийсянад вторичным элементом 2 снемагнитной токопроводящей шиной иукрепленный при помощи вертикальныхтяг 3 и 4 на экипаже 5. Преобразователь б частоты...

Номер патента: 720664

Опубликовано: 05.03.1980

Авторы: Антюхин, Иоспа, Каяри, Литовченко, Назаров, Ротанов, Феоктистов, Чаусов

МПК: H02P 13/24

Метки: выпрямительными, двумя, идентичными, тиристорными, установками

...начале каждого полупериода питающего напряжения, а отключающие управляющие импульсы для второй выпрямительной установки подают в конце каждого полупериода питающего напряжения.720664 Формула изобретения зли с якорными обмотками 1 - 4 и обмотками 5 - 8 возбуждения. Эти двигателиразделены на две группы и через сглаживающие реакторы 9 и 10 подключены к выходам выпрямительных установок 11 и 12 соответственно. Последние содержат тиристоры 13 - 16 и диоды 17 - 20,Выпрямительные установки подключенык секциям 21 и 22 вторичной обмотки трансформатора 23. Его первичная обмотка 24 подключена к контактной сети 25 через токоприемник 26, К одной из выпрямительных установок, например к 11, присоединен блок 27 искусственной коммутации.Управление...

Номер патента: 714600

Опубликовано: 05.02.1980

Авторы: Литовченко, Назаров, Радионов, Ротанов

МПК: H02M 7/515

Метки: автономный, инвертор, трехфазный

...1), работает следующим образом.Трехфвзное переменное напряжение навыходах А, В и С формируют путем поочередного включения и выключения тирис 25 торов 1-6, Лля выключения, например,тиристора 1 конденсатор 17 долженбыгь заряжен с полярностью, как показано на фиг, 1. При этом включают тиристоры 15, 18 и 8 вследствие чегозр конденсатор 17 перезвряжается по контуру, содержащему тиристоры 15 и 18,обмотку 14 дросселя, тиристор 8 и нагрузку. При открытом тиристоре 8 к силовому тиристору 1 прикладывается вЗ 5 обратном направлении .напряжение, практически равное напряжению на коммутирующем конденсаторе. При этом силовойтиристор 1 обесточивается и выключается. В момент, когда напряжение на кон 4 о денсаторе 17 по величине станет равнымнапряжению...

Номер патента: 708459

Опубликовано: 05.01.1980

Авторы: Задорина, Литовченко, Назаров, Радионов, Ротанов

МПК: H02H 7/10

Метки: защиты, преобразователя

...для защиты) нафиг, 2 и 3 - варианты выполнения блока задержки.Устройство для защиты преобразователя 1 для питания двигателя 2 отвыпрямителя 3 через Фильтр 4 содер"жит датчики тока 5 и напряжения 6,выходы которых соединены со входамиблока задержки 7. Выходы датчика би блоку 7 подключены ко входам схемысовпадения 8, которая через усилитель 9 воздействует на исполнительный орган 10,Блок задержки еспвает задержку, пр нуюрату тока, и соде 1рый посредством с ходФормула изобретения ИИПИ Заказ 8510/50 Тираж 78 одписно лиал ППП фПатент, г.ужгород ктная датчика напряжения подключает выход 13 датчика-тока ко входу квадратора 14, соединенного последовательно с интегратором 15 и компаратором 16, второй вход которого подключен к потенциометру...

Номер патента: 702474

Опубликовано: 05.12.1979

Авторы: Антюхин, Литовченко, Назаров, Ротанов, Шаров

МПК: H02M 7/12

Метки: выпрямитель, искусственной, коммутацией, управляемый

...на чертежеполярностью,для включения тиристора 3 подают управляющий импульс на коммутирующийтиристор 11, При включении тиристора 11конденсаторы 8 и 10 соединяются последовательно и к выходу выпрямителя прикладывается напряжение, равное сумме напряжений накаждом из конденсаторов и противоположноепо знаку напряжению на обмотке трансформа.тора 5. Вследствие этого ток нагрузки начинает замыкаться по цепи: конденсатор 10, тиристор 11, конденсатор 8, нагрузка 6. По цепи: диод 2, обмотка трансформатора 5, вентиль 9, тиристор 11, конденсатор 10, нагрузка6 продолжает протекать ток вторичной обмотки трансформатора, При открытом вентиле 9к тиристору 3 прикладывается обратное напряжение, равное напряжению на конденсаторе 8,в результате чего...

Номер патента: 665382

Опубликовано: 30.05.1979

Авторы: Антюхин, Назаров, Ротанов, Сидоров, Феоктистов, Шаров

МПК: H02M 7/12

Метки: переменного, постоянный

...включенную параллельно одному из тиристоров моста 2.Известное устройство имеет ограные функциональные возможности, по - ЗО онтчиоач 1,н д,68382 юллетень20 (53) УДК 621.314.57(088.8)ания 30,05,79 оно не может работать в режиме прерыстых токов.Цель изобретения - расширение функональных возможностей преобразовате9, 10 через диоды 13 и 14 подключена к соответствующему выводу постоянного тока моста,Преобразователь работаст следующим образом.Заряд коммутирующего конденсатора 7, 8 производится в непроводящий для данного тиристорного плеча полупериод напряжения по цепи: обмотка 2 трансформатора, конденсатор 7 (8), диод 13, (14) и диод 3 (4), Для выключения требуемого проводящего тиристора 5 (6) включают соответствующий коммутирующий тиристор,...
