Номер патента: 917770

Опубликовано: 07.04.1982

Авторы: Богатырев, Храмов, Чубукин

МПК: A01D 46/26

Метки: встряхиватель, плодов, съема

...и кнопками управления 12.Встряхиватель содержит электромагнитный захват с неподвижным 13 и подвижным 14 элементами. Подвижный элемент снабжен электромагнитом 15. Питается устройство через кабель 16, на котором расположены кнопки 17 управления электромагнитом 7 муфты 4.Встряхиватель работает следующим образом.Оператор держит устройство за ручки, расположенные на штанге 9 и, нажимая на одну из кнопок, включает электромотор 6, который запускается и работает на холостом ходу, Далее оператор подносит устройство к штамбу растения и кнопкой 12 включает электромагнит 15, который через подвижный элемент 14 закрепляет устройство на растении, Такое положение является рабочим. Затем оператор, нажимая на кнопку 17, включает муфту 4,...

Номер патента: 903852

Опубликовано: 07.02.1982

Авторы: Гончарова, Сяпуков, Храмов, Шарпило, Щенов

МПК: G06F 11/00, G06F 13/14

Метки: многоканальное, сопряжения

...неисправности.Аналогичным образом контролируется выдача каждого слова информации.Триггер 17 контроля запоминает поразрядно информацию, поступающую со второго выхода рабочего регистра 5 и поразрядно сравнивает ее с информацией, поступающей со входа-выходы усилителя 9. Триггер 18 блокировки предназначен для временного хранения сигнала сбоя и выдачи управляющего потенциала, длительность которого определяется временем между приходом импульса сбоя и последнего импульса сдвига. Счетчик 19 сбоев подсчитывает количество импульсов сбоев (искажений) и при получении третьего выдает сигнал отказа устройства. Элемент 14 задержки осуществляет задержку поступающей поразрядно информации с выхода элемента ИЛИ 3, что обеспечивает устойчивую работу...

Номер патента: 896161

Опубликовано: 07.01.1982

Авторы: Дереновский, Кузнецов, Новокшенов, Розов, Федоров, Храмов

МПК: E02B 1/02

Метки: моделирования, напорного, образующихся, плотин, потоков, разрушении, фронта

...оборудованию и может бЫть использовано для моделирования потоков, образующихся при разрушении плотин.Известно устройство для об ния потоков, возникающих при шенин напорного фронта плотин чающее лоток и затвор с жесткмой между ними 11.Недостатком известного устройства является постоянная ширина потока, не изменяющаяся во времени.Известно также устройство для об раэования потоков, возникающих при разрушении напорного фронта плотин, включающее бассейн, лоток и затвор с приводом. Причем затвор имеет сменные диафрагмы, Достоинством этого устройства, по сравнению с описанным, 20 является то, что оно позволяет моделировать потоки любого заданного проФиля 21.Однако оно не позволяет моделировать поток при увеличении горизон 2 тального...

Номер патента: 883555

Опубликовано: 23.11.1981

Авторы: Валиев, Клюшин, Сытник, Храмов

МПК: F04B 47/02

Метки: глубинного, насоса, уплотненеия, штока

...камеру 1, обойма 2 которой расположена относительно корпуса 3 с за" зором 4, сообщенным с областью высокого давления 5. В камере 1 установлены уплотняющие элементы 6. Нажимная гайка 7 воздействует на уплотняющие элементы 6 через втулку 8. Втулка 8 выполнена гибкой, а обойма 2 уплотнительной камеры 1 - из эластичного материала.Втулка 8 может быть выполнена в виде цилиндрической пружины с плотно прилегающими друг к другу витками, позволяющей без изменения осевых размеров сохранять относительную гибкость. В уплотняющих элементах совершает возвратно-поступательное движение полированный шток 9.883555 ИИПИ Заказ 101 б 7/5ираж 715 Подписное Устройство работает следующим образом,В процессе работы уплотнение засчет подвижности,...

Номер патента: 873117

Опубликовано: 15.10.1981

Авторы: Морозов, Омельницкий, Сирота, Храмов

МПК: G01N 31/08

Метки: газовый, хроматограф

...3, К пневмопереключателю 3подключен блок разделения 4, включающийодну или несколько хроматографических коло-.нок с соответствующими коммутирующимиэлементами, на выходе которого установлендетектор 5. Второй выход пневмопереключателя 2 соединен с входом блока разделения 4.Линия подготовки пробы включает один илинесколько фильтров б и дозирующее устройство 7, и соединена с линией газа. носителяпневмопереключателем 3, Фильтр 6 снабжендатчиком 8 состояния фильтра с пороговымустройством 9, выход которого подключен ксхеме управления 10, вырабатывающей управляющий сигнал на переключение пневмопереключателя 2, Фильтр 6 (см, фиг, 2) имеет корпус11 с подводящими штуцерами 12 и заполненпоглощающим веществом 13. В корпусе 11установлеиы электроды...

Номер патента: 872011

Опубликовано: 15.10.1981

Авторы: Бровман, Закамаркин, Марченко, Римен, Соколов, Храмов

МПК: B22D 11/00

Метки: лтья, металлов, непрерывного, охлаждения, полунепрерывного, распылитель, систем, установок

...диффуэора, принят из условия наиболееравномерного распределения охладителя по всей зоне вторичного охлаждения слитка,На Фиг. 1 и 2 изображен распылитель, общий вид; на фиг. 3 - сечениеА-А на фиг. 2; на фиг. 4 - сечениеБ-Б на фиг. 2; на Фиг, 5 - узел 1на фиг. 3; на фиг, б - узел 1 Г наФиг. 4.Устройство содержит корпус 1, вкотором выполнен. канал для подачивоздуха 2, соединенный с камерой длявоздуха 3, в которой выполнена перегородка 4. Камера для воздуха 3 соединена с водовоэдушной камерой 5 каналом б. Водовоэдушная камера 5 соединена с помощью канала 7 с магистралью для подачи воды. Выпуск водовоэдушной смеси осуществляется черезФорсунки 8 и расположенные по этой желинии между ними форсунки 9,Предлагаемое устройство работает...

Номер патента: 871815

Опубликовано: 15.10.1981

Авторы: Кочеев, Назаренко, Храмов, Черныш

МПК: B02C 7/11

Метки: дробилки, питатель

...кольцевой крышкой 3 с патрубком 4. Заслонки 2 вращаются на осях 5, жестко закрепленных сверху на стойках б. Снизу ЗО к стойкам б жестко прикреплены оси 7, на которых стойки б имеют возможность поворачиваться относительно многоугольного замкнутого кронштейна 8, жестко укрепленного на корпу се 1 с помощью консольных кронштейнов 9. К вершинам секторных заслонок 2 жестко прикреплены оси 10, которые скобами связаны с плитой 11, Таким образом, все вершины засло- ц нок 2 шарнирно связаны с плитой 11, которая на осях 10 имеет возможность поворачиваться относительно заслонок 2. Оси 5, 7 и 10 расположены параллельно относительно плоскостей соответствующих заслонок. Плита 11 одним концом троса 12 связана со шкивом 13, сидящем на валу 14, а...

Номер патента: 869942

Опубликовано: 07.10.1981

Авторы: Закамаркин, Корюков, Путинцев, Храмов

МПК: B22D 11/12

Метки: вторичного, заготовок, зоны, литья, машине, направляющая, охлаждения, полунепрерывного

...с заготовкой.Предложенная направляющая зоны вторнчного охлаждения схематически показана на фиг. 1; общий вид; на фиг.2 - разрез А-А на фиг. 1; на фиг.3 - разрез Б-Б на фиг. 1Направляющая выполнена из концентрично расположенных труб 1 и 2, имеющих межтрубную полость 3 для протока охлаждающей среды с входом 4. Внута 2 собрана из автономных зависимым регулированием869942 Формула изобретения иг,воды через патрубки 5. Внутренняя труба снабжена радиальными трубками- соплами 6 для охлаждения заготовок, Выходные отверстия 7 сопл расположены на поверхности наружной трубы 1 а шахматном порядке вдоль эоны касания ее с заготовкой 8.Постоянное охлаждение направляющей во время работы гарантирует ее от коробления в результате действия термических...

Номер патента: 869877

Опубликовано: 07.10.1981

Авторы: Бердянский, Бовкун, Бродский, Кобалава, Салпейтер, Трембач, Харадзе, Хаустов, Храмов, Церетели

МПК: B21B 25/06

Метки: механизм, оправки, стана, трубопрокатного, установки

...стороны спрофилироваио в форме желоба, и жестко закрепленным рычагом 8, соединенным с приводом поворота двуплечего рычага в виде пневматического цилиндра 9, шток которого при помощи пальца 10 соединен с рычагом 8.Верхняя часть проводки удерживается на корпусе при помощи прилива 11, болта 12 и клина 13, выполненав виде лотка с раструбом 14 и имеет окно .15 для рабочего отростка двуплечего рычага 7. В верхней части проводки выполнен вертикальный канал 16, причем начало канала расширено. В это расширение вхоцит конус 17, закрепленный на трубке 18, вставленной в канал 19 корпуса. С наружнойстороны к корпусу приварен штуцер 20по которому охлаждающая жидкость постуТраверса имеет привод возвратно-поступательного перемещения в виде тяг 24,...

Номер патента: 867535

Опубликовано: 30.09.1981

Автор: Храмов

МПК: B23D 29/00

Метки: высечные, ножницы

...(Заготовок при Обря 00 тке тотд(Олис1 ОНОГО В сокопрочн 01 0 мятерияла 1 я тякх(ещэи обрабэоттт(о деталей, иметощих Вьтстуцак 11 уне а("р"11 слт: пзобретецкя - поьышение проттз 5Водительпостц и надежности работы но)к 1 ПЦ, а ТЯКЖЕ ЭЯСЦЩ)ЕНИЕ ИХ ТЕХНОЛОГИЧЕ"скцх ВО=к(эжпостей за счет обеспечениявозмохцоси Обработт(и разцОТОЛцинцогомате 1 эттяля,Укязаттцая цель достиеается тем, что867535 35 40 50 55 указанного механизма, и шарнирно соединен с серьгой 24, а упругий элемент 26выполнен в виде пружины растяжения, одним концом связанной со станиной 1, адругим - с нажимной втулкой 28, установленной в направляющей 29 каретки 7 иконтактирующей с плечом 30 трехплечегорычага 25,Для предохранения ножниц от перегрузок регулировка усйлия...

Номер патента: 862080

Опубликовано: 07.09.1981

Авторы: Андрусяк, Баяндин, Демьянюк, Храмов

МПК: G01R 19/22

Метки: переменного, постоянное

...ния в переменное). вателя будет отсутствовать, т.е. 3 =0 Таким образом, преобразователь пеВыбором величины напряжения Ео источ- Ременного напряжения в постоянное обланика опорного напряжения 4 обеспечи- дает более высокой точностью преобравается такой исходный температурюй 2 О зования в широком диапазоне частот режим работы ДТП 2, при котором его по сравнению с прототипом. рабочая точка находится на оптимальном по линейности и чувствительности Формула изобретения участке вольтамперных характеристик.Под воздействием измеряемого иеРе Преобразователь переменного наменного напряжения в нагревателе 2пряжения в постоянное, содержащий возникает дополнительный нагРев. в дифференциальный термокомпаратор, результате которого термо-ЭЛС 1-1 по...

Номер патента: 859937

Опубликовано: 30.08.1981

Авторы: Андрусяк, Матвиив, Храмов

МПК: G01R 19/24

Метки: значения, переменного, постоянное, среднеквадратического

...соединен через резистор б с выходом усилителя 12, а через резистор 7 соединен с вычитающим входом усилителя 12 и с выходом делителя 13, вход которого соединен с суммирующим входом усилителя 1 2 и через формирователь 11 соединен с выходом коммутатора 9, второй вход которого соединен с выходом элемента 8, а третий - с выходом генератора 10.Преобразователь среднеквадратического значения переменного напряжения в постоянное работает следующим образом.В момент, когда на шине 15 измеряемый сигнал Ох = О, переменное напряжение с выхода генератора 10 поступает на третий вход коммутатора 9, а с его выхода через формирователь 12- на суммирующий вход усилителя 12, с выхода которого усиленное переменное напряжение в виде прямоугольных двух полярных...

Номер патента: 859025

Опубликовано: 30.08.1981

Авторы: Байкалова, Бакуменко, Доморадский, Морозов, Храмов, Шатов

МПК: B22D 27/00

Метки: разливки, смесь, стали, шлакообразующая

...смеси, что удорожает тонну отливаемой стали.Марганцевая руда и натриевая селитра - окислители кремнийсодержащего материала. Введение их в состав смеси в указанных пределах обусловлеио количественным содержанием крем 30 нийсодержащего материала: нижние пре- О делы - при содержании кремнийсодержащего материала на нижнем или близком к нему пределе и соответственно верхние пределы - при содержаниикремнийсодержащего материала наверхнем или близком к нему пределе, Кроме того, натриевая селитра способствует снижению вязкости шлака,Окислы кальция, кремния и плавиковый шпат - шлакообразующие компоненты смеси. Количество и соотношение Я их взято таким образом, чтобы основ- ность образующегося из сталей шлака (с учетом окисления...

Номер патента: 858061

Опубликовано: 23.08.1981

Авторы: Еремин, Крылов, Куцев, Сеселкин, Степанов, Токарев, Храмов, Чуркин

МПК: G08C 19/28

Метки: телеметрическое

...объекта размер зоны зависит ре, Так, если все выходы синхронизатора 1 подключены к измерительньбчканалам, то число их в кадре, а следовательно и размер зоны, равен 512.Отключение каждого выходного канала,синхронизатора 1 на передачу высокоформативных цифровых сигналов уменьшает размер зоны на 32 ячейки, таккак в кадре размещены 32 цикла оин- . хронизатора 1, Минимальная частота опроса канала равна 1/4 кадровой частоты, т.е. раЬна 25 Гц.Другим режимом управления десятым и одиннадцатым разрядами счетчика 4 является Формирование их по внешним командным сигналам, Фиксация одиннадцатогл разряда в определенном состоянии приводит к тому, что формируются только два типа кадра, но с удвоенной частотой повторения. Записью и...

Номер патента: 857230

Опубликовано: 23.08.1981

Авторы: Агабекова, Власенко, Дехтерман, Егиазаров, Кондратьев, Липкинд, Салахутдинов, Сыресин, Тарелкин, Устиловская, Хлебникова, Храмов

МПК: C10G 25/02

Метки: легких, обессеривания, углеводородов

...(размер гранул 2-3 мм), обрабатывают раствором хлорида аммония. После пятикратной обработки раствором ЙН 4 Сь содержание натрия составляет для воздушно-сухого образца 0,44 мас.Ъ,На полученный образец методом пропитки наносят С 0504, Все операции проводят аналогично описанному в примере 1. Получают адсорбент А-З,содержащий 15 мас.Ъ Св 504 на цеолитсодержащем носителе, Динамическая сероадсорбционная емкость гранулированного адсорбента А-З, представляющего собой 15 мас,Ъ Со 504 на цеолитсодержащем носителе (18 мас.Ъ цеолита типа У и 82 мас.Ъ аморфного алюмосиликата), составляет 54,3 мг серы меркаптановой на 1 г адсорбента.П р и м е р 4. 100 г синтезированного цеолитсодержащего носителя, состоящего иэ 20 мас.Ъ цеолита ЙаУ и 80...

Номер патента: 851073

Опубликовано: 30.07.1981

Авторы: Никитюк, Тодиков, Фридман, Храмов

МПК: F27D 5/00

Метки: круглыхизделий, нагревательной, перемещения, печи

...коивошипный механизм, Поворотные штанги 1 и неподвижные балки 2 располагаются на поду печи 8, причем концы поворотных штанг 1 через окна в печи 8 выступают наружу и механизмы их поворота располагаются вне объема печи. Состороны загрузки изделиями печь снабжена толкателем 9.Устройство работает следующимобразом.Круглое изделие труба), поступающее в печь по рольгангу, расположенному по оси задачи, толкателем 9 ( фиг.1),передается на неподвижные балки 2, Вследствие того, что балки 2 имеют зубчатый профиль, изделие скатывается во впадину этого профиля фиг,2)В начальный момент поворотная штанга 1 находится в наклонном положении (фиг,3) так, чтобы ее выступы не препятствовали скатыванию трубы во впадину балки 2.Затем подается воздух в...

Номер патента: 850383

Опубликовано: 30.07.1981

Авторы: Битюкова, Герасимова, Ковалев, Немова, Храмов

МПК: B28B 1/26

Метки: давлением, литья, форма

...(попарно) соединение подвижное с помощью разъемных соединений. В данном случае упомянутые пары деталей 2, 6 и 4, 5 соединены между собой штифтами 9, неподвижно закрепленными в деталях 2 и 4 и подвижно в деталях, 6 и 5. Подвижные планки 4 и 5 и оформляющие знаки 3 блокируются в рабочем положении с помощью отверстий 1 О в планках 4 и 5. Аксиальное относительно оформляющих знаков 3 перемещение планки 4 в рабочем положении формы предотвращается промежуточной деталью типа скобы (условно не показанной).Форма работает следующим образом.Форма в собранном виде устанавливается и фиксируется в рабочем положении на литейной машине, а после заполнения и затвердевания в ней шликера снимается с литейной машины и подается на универсальный ручной пресс;...

Номер патента: 849437

Опубликовано: 23.07.1981

Авторы: Емельянов, Храмов

МПК: H03H 9/18

Метки: пьезоэлектрическое

...нанесены на одну ленту. Прохождение очередного электрода над одним иэ пьезоэлементов вызывает возбуждение собственных его колебаний, частота которых определяется, кроме того, Формой и площадью электрода в данный момент времени, а изменение частоты - последовательностью изменения Формы движущегося электрода и скоростью движения ленты. В результате этого информация, записанная на и цте в виде соединенных между собой электродов, может быть воспроизведена н цеобходимое время в виде электрического сигнала переменной частоты.Кварцевые элементы пьезоэлектрического устройства (фиг. 3) с нанесенными основными электродами 11 закреплены ца подложке 2, например, из того же монокристаллического материала и с тон же ориентацией...

Номер патента: 849435

Опубликовано: 23.07.1981

Авторы: Емельянов, Камотесов, Храмов

МПК: H03H 9/00

Метки: пьезоэлектрическое

...6 и элементы резисторной матрицы 7 таким образом, что общая шина электронных ключей 5 подключена к одному из основных электродов 2, а общая шина резисторной матрицы .подключена к однополярному дополнительному электроду 3. Цепи из849435 5 Формула изобретения НИИПИ Заказ 6114/74ираж 988 Подписное Патент,ул,Проектная,филиал П г.ужгоро электронных ключей и элементов резисторной матрицы включаются параллельно между собой, дополнительным ,и одним из основных электродов.Работа пьезоэлектрического устройства осуществляется путем подачи сигналов информации на управляющие входы электронных ключей.При этом между основным и дополнительным электродами подключают сопротивления резисторной матрицы соответствующих по суммарнойфвеличине коду сигналов...

Номер патента: 846833

Опубликовано: 15.07.1981

Авторы: Вайцеховский, Гниломедов, Поливодин, Храмов

МПК: F16C 3/28

Метки: узел, эксцентриковый

...в виде пары винтов 19 сосферическими окончаниями 20, установленных в резьбовых отверстиях 21опоры 7 и расположенных перпендикулярно поверхности лыски 12. Длястопорения этих винтов предусмотрены гайки 22. Для исключения люфтов 55в соединении съемного диска 11 сэксцецтриковой осью 1 связь междууказанными диском и эксцентриковойосью выполнена в виде косозубового 3 4зацепления 23 с углом наклона зубьев,обеспечивающим натяг 0,1-0,4 мм впределах упругой деформации зубьев,Регулировку эксцентрикового узлас целью совмещения, например, инструментальных окон 10 в ползуне 9 иопоре 7 при сборке или ремонтныхработах производят следующим образом.После установки ползуна 9 на эксцентриковой шейке 8 оси 1, на указанную ось надевают также съемный диск11...

Номер патента: 831813

Опубликовано: 23.05.1981

Автор: Храмов

МПК: C21D 1/62

Метки: закалки

...укрепленными на стойках ограничителями, соединенной с ними гофрированной лентой и закрепленным в нижней части корзины ножом-балансиром,имеющим возможность регулирования,при этом форма корзины соответствуетвнутреннему контуру детали.На фиг. 1 и 2 изображена предлагаемая установка для закалки; нафиг. 3 - устройство для креплениядеталей.Устройство содержит корзину 1,состоящую из швеллерного и трубчатого каркаса 2, на торцах которого выполнены площадки 3 для крепления кним ножа-балансира 4, площадка 5 супором б для фиксирования, например,детали 7, и пластина 8, соединеннаяс серьгами 9 и 10, сопрягаемыми страверсой 11. В основании каркаса 2расположены фиксатор 12 и стойки 13с ограничителями 14, имеющими упоры15 для детали 7, кронштейны 16...

Номер патента: 827797

Опубликовано: 07.05.1981

Авторы: Гаркуша, Жебеленко, Кладов, Храмов

МПК: E21D 7/00

Метки: армировкивертикального, жесткой, реконструкции, ствола

...расстрелом; на фиг. 5 - то же, содним рабочим и двумя вспомогательнымирасстрелами; на фиг. 6 - схема яруса армировки клетевого ствола с двумя рабочими расстрелами,На приведенных фигурах приняты следующие обозначения: 1 - расстрел рабочий,2 - расстрел вспомогательный, 3 - проводник двустороннего бокового расположения, 4 - проводник одностороннего лобового расположения, 5 - проводник двустороннего лобового расположения, 6 - скип,7 - клеть.Пример 1. В настоящее время в эксплуатации находится большое число скиповых подъемных установок, использующихармировку по схеме, приведенной на фиг. 1.При реконструкции такой,армировки установку новых расстрелов 1 и навеску новыхпроводников 4 выполняют по другой (измененной) схеме яруса (фиг. 4)....

Номер патента: 824041

Опубликовано: 23.04.1981

Авторы: Делямуре, Клименко, Костенко, Морозов, Сивченко, Сирота, Солодников, Стариков, Тросько, Храмов

МПК: G01N 31/08

Метки: газовый, хроматограф

...быть использован как стрелочный измерительный прибортак и аналого-цифровой измерительныйпреобразователь. Коэффициент усиления 10усилителя 22 ступенчато изменяется спомощью переключателя 23 и резисторов24 в цепи обратной связи усилителя 22.С помощью переключателя 23 и резисторов 24 осуществляется нормирование вы- Иходного сигнала усилителя 22,Переключателем 25 диапазона и добавочным резистором 26 изменяется уровень выходного сигнала в 10 раэ,В положении крана-переключателя 14 20"Набор" осуществляется набор исследуемойгазовой смеси в дозу 13. Дня этого штуцер "набор пробы" соединяется с емкостью, в которой находится исследуемаясмесь газов, С помощью насоса 11 эта 25смесь прокачивается через дозу 13, Онормальной работе этого тракта...

Номер патента: 816788

Опубликовано: 30.03.1981

Авторы: Васильковский, Маус, Перевозчиков, Храмов

МПК: B30B 15/16

Метки: гидравлического, главным, пресса, распре-делителем

...Рас пределителем гидравлического пресса содержит рычаг 1 управления связанный с цилиндрбм 2 гидроусилителя 3.Шток 4 цилиндра 2 связан с одним концом шарнирно-рычажной системы 5, второй конец которой закреплен на кулач ковом валу б главного распределителя 7. Шарнирно-рычажная система 5 через рычаг 8 связана с двухклапанным распределителем 9, снабженного сливным 10 и впускным 11 клапанами. На гидро 45 усилителе 3 установлен дополнительный цилиндр 12, который находится под постоянным давлением, подаваемым от источника питания (насосно-аккумуляторной станции). Шток 13 дополнительного цилиндра 12 связан с одним концом дополнительной шарнирно-рычажной системы 14, второй конец которой эакреплев на кулачковом валу б и через рычаг 8...

Номер патента: 803009

Опубликовано: 07.02.1981

Авторы: Контарев, Литуев, Маслов, Храмов, Щетинин

МПК: G11C 11/00

Метки: замещениемдефектных, запоминающее, ячеек

...сдвига определяется числом дефектов.Режим считывания информации. По заданному адресу считываются информа ционный код из блока памяти 1 и код отказон из блока памяти 2. Код отка 65 зов поступает в регистр отказов иблок приоритета 5. В соотнетотвиис кодом отказов сдвигается информационный код влево по частям в зависимости от приоритетов отказов также как и в режиме записи, но с приоритетом от младших разрядов к старшим. При этом число тактов сдвигаравно числу дефектов. По окончаниипроцесса свертки блок индикации9 выдает сигнал об окончании свертки и число из РРС передается ноннешние блоки. Таким образом, какв процессе считывания, так и впроцессе записи число тактов сдвигастрого соответствует числу дефектов,что позволяет значительно...

Номер патента: 798781

Опубликовано: 23.01.1981

Авторы: Гончарова, Сяпуков, Тодуров, Храмов, Шарпило, Щенов

МПК: G06F 3/04

Метки: длясопряжения, многоканальное

...адрес-команды. На регистр 2 информация не принимается, так какэлемент И 1 закрыт запрещающим потенциалом с первого выхода блока 4 управления.Если выполняется режим приема информации от абонента, то блок 4 изменит потенциал на входе элементаИ 7 каждого канала б на запрещающий,а на входе элемента И 8 каждого канала - на разрешающий,В режиме приема, после выдачиадрес-команды, из абонента начинает поступать пословно информация,которая последовательным кодом через приемо-передающий усилитель 9и элемент И 8 канала 6 поступает наэлемент ИЛИ 3, с выхода которого записывается в рабочий регистр 5 и вблок 4 управления. После приема последнего разряда слова информацииблок 4 начинает вырабатывать импульсы сдвига, которые поступают на третий вход...

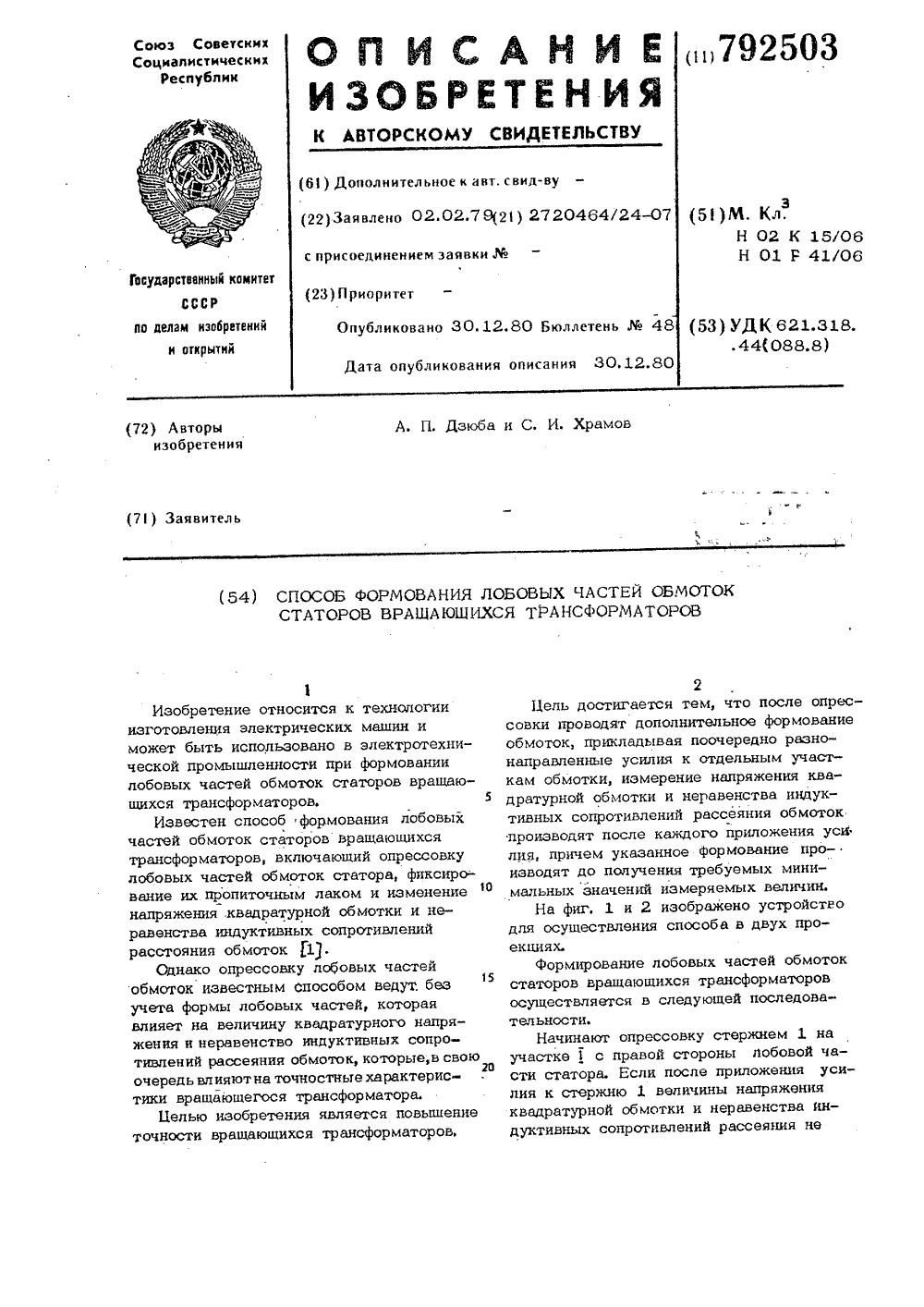

Номер патента: 792503

Опубликовано: 30.12.1980

Авторы: Дзюба, Храмов

МПК: H02K 15/06

Метки: вращающихся, лобовых, обмоток, статоров, трансформаторов, формования, частей

...лобовых частей обмоток статоров вращающихся трансформаторов осуществляется в следующей последовательности.Начинают опрессовку стержнем 1 на участке 1 с правой стороны лобовой части статора. Если после приложения усилия к стержню 1 величины напряжения квадратурной обмотки и неравенства индуктивных сопротивлений рассеяния неСпособ формования лобовых частей обмоток статора вращающихся трансформаторов, включающий опрессовку лобовых частей обмоток статора,фиксирование их пропиточным лаком и измерение напряжения квадратурной обмотки и неравенства индуктивных сопротивлений рассеяния обмоток, о т л и ч а ю щ и й - с я тем, что, с целью повышения точности вращающихся трансформаторов, после опрессовки проводят дополнительное формование...

Номер патента: 788144

Опубликовано: 15.12.1980

Авторы: Мухин, Смоляков, Храмов

МПК: G08G 1/12

Метки: движущихся, регистрации, средств, транспортных

...сигнал на первый вход блока 8 последовательного опроса. При совпадении в блоке 8 этого сигнала с разрешающим сигналом, пришедшим на его третий вход с первого выхода блока 4 памяти и сообщающем о том, что вся информация принята. блок 8 последовательного опроса с первого выхода выдает на вход кододопреобраэователя 6 сигнал на регистрацию информации, Информация. о транспортных срецствах и код времени, поступаютщий с выхода таймера 12 на четвертыйвход кодоцреобразователя 6, подаютсяс выхода последнего на вход регистратора 15, где регистрируются байтами.После регистрации первого байта информации регистратор 15 выдает на входблока 14 синхронизации сигнал Готовность, по которому последний со своего второго выхода подает на последний,вхоц...

Номер патента: 786052

Опубликовано: 07.12.1980

Авторы: Горячев, Драчев, Пошерстник, Суворов, Ходак, Храмов

МПК: H04M 3/22

Метки: залипание, коммутационных, матричными, пробой, соединителями, элементов

...на чертеже, где обозначены магнитные элементы 1трансформаторного типа, логический блок 2выходные обмотки 3, обмотки считывания 4,источник 5 импульсов считывания, входныеобмотки 6, контролируемые коммутационныеэлементы 7, 8, 9, 10, дополнительные об фмотки 11 и резисторы 12, блок управления13, контакты 14, вертикали 15, горизонтали 16 и разделительные элементы 17,Устройство работает следующим образом.23При поступлении команды управленияот блока управления 13 замыкаются контролируемые коммутационные элементы 7, 10,Затем на выходных обмотках 3 появляется импульс напряжения, имеющий положительный потенциал в начале каждой 20из этих обмоток,Устройство выполнено таким образом,что магнитный поток обмотки 11 преобладает над магнитным...

Номер патента: 774986

Опубликовано: 30.10.1980

Авторы: Абрамов, Астахов, Гейлер, Кривецкий, Храмов

МПК: B61H 13/36

Метки: вагона, передачи, рычажной, стабилизирующее, тележки, тормозной

...стержнем 12, проходящим через отверстия кронштейнов 10 и направляющих 11, причем стержень 12 жестко закреплен на кронштейне 10 одного из триангелей посредством гаек 13. Стержень 12 обеспечивает при опущенном состоянии тормозной передачи одинаковую величину зазора между тормозной колодкой 3 и поверхностью катания колес 14, т.е. не дает триангелям поворачиваться вокруг точки 15 на подвесках 4, так как для того, чтобы триангели 1 совместно с тормозными колодками смогли повернуться, необходимо, чтобы стержень 12 изогнулся в своей средней части.Стержень 12 выполнен иэ пружинной стали и его диаметр выбирается таким, чтобы исключить воэможность его изгиба от действия веса триангеля 1 с башмаками 2 и колодками 3 рычагов 8 и тяги 9Упругая сила...
