Карпов

Номер патента: 815058

Опубликовано: 23.03.1981

Авторы: Базилевич, Буткарев, Герасимов, Карпов, Кузнецов, Майзель, Семенов, Трофимов, Юсфин

МПК: C22B 1/24

Метки: ока-тышей, офлюсованных

...показывают, что снижения пористости сырых окатьпаей при повьпаеиии их основности на каждые 0,1 доли от естественной необходимо, во-пер вых, увеличить крупность известняка по классу +44 мкм на 1-4, во-вторых, уменьшить производительность окомкователя на 1,2-3,7. Увеличение крупности известняка по классу +44 мкм более чем на 4 приводит к ухудшению комкуемости шихты, что нежелательно. Увеличение крупности известняка менее чем на 1 не приводит к заметному уменьшению пористости окатышей и, поэтому, является нецелесообразным.Снижение производительности окомкователя на 1,2-3,7 возмокно путем уменьшения его. скорости вращения на 0,1-0,4 об/мин (0,8-4,2) или умечьшенбием угла наклона агрегата на 004- 012 УИэменение угла наклона...

Номер патента: 814865

Опубликовано: 23.03.1981

Авторы: Гончарова, Карпов, Качур, Колесникова, Крылов, Овчинникова, Павлов, Питалев, Смирнов, Черняк

МПК: C01D 3/14

Метки: иодида, натрия, откалия

...является способ очистки иодистого натрия от калия путем контактнрования исходного раствора с твердым сорбентом КУх 20 в натриевой форме,Сорбцию ведут из разбавленных растворов с концентрацией Й а Э 2,5-5%Я,КИ ИОЙИДА НАТРИЯ ОТ КАЛИ р. В колонку загружаютницесксго сорбента фосфаищают за один цикл 12 лцентрацией иодистого натСодержание калия в ис,80 Составитель Л, СитноваРедактор ГКацалап Техред М.Лоя Корректор В, Бут Заказ 943/32 Тираж 505 Под ВНИИПИ Государственного комитета ССС по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4писноеР пиал ППП "Патент", г. Ужгород, ул, Проектная, 4 3, 8 холлом растворе 810%, в растворе после сорбции - (0,9-2,0)10 %. Выход очищенного,иодистого натрия 98,7%,...

Номер патента: 814557

Опубликовано: 23.03.1981

Авторы: Ермолаева, Карпов, Кукарцев, Лавров, Лейтес, Манюгин, Поживанов, Сергеев, Соколов

МПК: B22D 7/10

Метки: защитызеркала, металла, непрерывной, раз-ливке, смесь, стали, теплоизолирующая

...непрерывной разливки стали с весовыми скоростями 0,5-1,0 т/мин.Все исходные материалы сушат, дробят до Фракции 0,5 мм,тщательно перемешивают и расфасовывают в полиэтиленовые пакеты массой 1,5-2,0 кг, Загрузку смеси в кристаллизатор осуществляют вручную по мере уменьшения толщины шлакового покрытия до определенного предела.В табл, 1 приведены данные по химическому составу используемых шихтовых материалов.В табл. 2 - данные по химическому составу предлагаемой теплоиэолирую щей смеси для защиты зеркала металла при непрерывной разливке стали.На высокотемпературном микроскопе при скорости нагрева 8 0 С/мин определяют темпеРатуРу и время плавления 45 навесок смесей. Полученные данные представлены в табл. 3.С целью определения условий...

Номер патента: 813775

Опубликовано: 15.03.1981

Авторы: Брагин, Давыдов, Карпов, Погодин, Прокопьев

МПК: H03K 17/00

Метки: коммутатор, электронный

...ООЙСТВа ФОЗМИРОБан ИЯ ЭТНЛО ННЫХ интерналон 16), а на выходе смесителя 14 - имп.льсы Запуска, сформирОВанные соотнетстненео сигналам на выХОДЕ ЕЕОГ)ЗЕЕЛЮ 1 атнтттЕГО тУСТройСТБа 3 ИЗ сигналов иссл еду ес Го устоойства или сигееалов опорноГО перестраиВаемОГО генератора 1.8, устройства Формирона 1 пя э"алонных иеете)натЕОБ .1 6.В Зависимости от управляющего напрякения с ге;:ератора коммутирующего напря;кения2 сформированный импульс 3 сеееуска с БЕ)хода смесител)я т 4 прохоДит ИЛИ ЧЕт;. 3 СХЕМУ УСтаНОБКИ НаЧаЛа Отсчета 27 - н селектор 29 на вход са%" устасонеее тсоее т с, отГ"ста 3 1 17 ри появлении на Выходе переключающего устройства 3 сигнала от исследуемоУС 7 РС)Е)ЕСтна Или ЧЕРЕЗ СХЕМУ ФИКСИ- рованной задержки 28 и селектор 30 при...

Номер патента: 813228

Опубликовано: 15.03.1981

Авторы: Адылшин, Арутюнов, Карпов

МПК: G01N 27/02

Метки: газоанализатор

...тока, к дифференциальным входам которых подключены выходы преобразователей тока и задатчиков температуры чувствительных элементов, синфазные выпрямители 13 и 14, подключенные к усилителям 11 и 12, широтно-импульсные модуляторы 15 и 16, подключенные к выходам синфазных выпрямителей, синхронизирующий генератор 17, подключенный к запускающим входам широтночмпульсных модуляторов. Усилители переменного тока с синфазными выпрямителями образуют два синфазных усилительно-выпрямительных устройства.Устройство работает следующим образом.Открыванием ключа 2 управляет широтно-импульсный модулятор 15, на вход которого подается усиленная и выпрямленная разность сигналов от преобразователя 9 тока и задатчика б температуры.При увеличении...

Номер патента: 813067

Опубликовано: 15.03.1981

Авторы: Карпов, Сидоров

МПК: F16K 31/126

Метки: клапан, редукционный

...роликовая опора 11рычага, расположенная в средней егочасти,сочленена с винтовым приводным механизмом 12,при помощи которого изменяется и регулируется плечо воздействия сильфона на мембра-.ну, Полость сильфона соединена смагистралью жидкости или газа болеевысокого давления при помощи трубопровода 13,имеющего вентиль 14,и входного патрубка 15. Поток с редуцированным давлением отводится через выходной патрубок 16,Редукционный клапан работает следующим образом,.После подключения устройства кпневмогидравлической системе давление рабочей среды (жидкости или газа) растягивает сильфон 6 и рычаг 8,связанный с крышкой 7 сильфона,наМимает на мембрану 5 со стороны атМосферного давления. При этом эапорный орган 4 отжимается от седла 2 ирабочая среда...

Номер патента: 812943

Опубликовано: 15.03.1981

Авторы: Биренберг, Голий, Дрига, Карпов, Марченко, Скалацкий

МПК: E21F 17/18

Метки: автоматической, газовойзащиты

...уровня. На выходе фазочувствительного усилителя ФУ 13 допустимого уровня установлен промежуточный исполнительный блок 15, выход последнего соединен со входом реле 16 времени, выход которого подключен ко входу конечного исполнительного блока 17, Выход конечного исполнительного блока через канал связи соединен с аппаратом 19 сигнализации.Выход фазочувствительного усилителя 14 аварийного уровня соединен непосредственно с конечным исполнительным блоком 17. Питание всех блоков датчика осуществляется от блока 18 питания. В измерительную диагональ моставключен также телеметрический автокомпенсационный усилитель 20, Выходэтого усилителя через канал связиподключен к аппарату 19 сигнализации и через него к входу диспетчерского пульта...

Номер патента: 812852

Опубликовано: 15.03.1981

Авторы: Карпенко, Карпов, Марукович, Пожидаев

МПК: C22C 37/10

Метки: чугун

...азотом производилась их разливка при 1420-1450 С в сухие жидкостекольные формы. Для графитизирующего модифицирования используют Ферросилиций ФС 7 Ъ в количестве 0,85-1,05 к весу жидкого металла. Химический состав предлагаемого(плавки 1-12) и известных (плавки13-15) чугунов приведен в табл. 1В табл. 2 приведены механическиесвойства, полученные на стандартныхобразцах при - 40 С, и Фрикционныео5 свойства в условиях трения скольжения со смазкой при удельных нагрузках 75 и 125 кгс/см в паре со сталью60 Г в состоянии поставки.Скорость изнашивания получена в 0 условиях трения скольжения со смазкойпри возвратно-поступательном движениисо скоростью 2 м/с. Из чугунов плавок 1- 15 отлиты 15 заготовки для изготовления червячных колес...

Номер патента: 810909

Опубликовано: 07.03.1981

Авторы: Батулов, Карпов, Никитин

МПК: E02F 5/32, E21C 37/26

Метки: виброинструмент

...5 бочего движения виброинструмента, приэтом концевой элемент вибратора и отверстие насадки выполнены с центрирующимипоясками.На чертеже изображен виброинструмент.10 Виброинструмент включает вибратор 1,концевой элемент 2 которого выполнен ввиде усеченного конуса, и рабочую насадку3 с посадочным отверстием такой же формы, прокладку 4 из резины, прослойку лег 15 коплавкого сплава 5, центрирующий поясок 6,При установке насадки 3 на концевойэлемент 2 вибратора 1 в боковые зазорызаливается легкоплавкий сплав, который20 при кристаллизации заклинивает сопрягаемые детали друг относительно друга. Центрирующий поясок 6 обеспечивает равномерное распределение сплава по сопрягаемым боковым поверхностям концевого эле 25 мента 2 вибратора 1 и насадки...

Номер патента: 810593

Опубликовано: 07.03.1981

Авторы: Албегова, Бродский, Вольф-Троп, Карасов, Карпов, Лажинцев, Ройтбурд, Фомин

МПК: B66B 1/20

Метки: группойлифтов

...помощи элементов И коммутируется двоичный счетчик, который выполняет операцию суммирования в течение времени Т, по истечении которого эти триггеры при помощи элементов И на короткое время коммутируются в регистр сдвига, на котором информация сдвигается на один шаг от старших разрядов к младшим, что и является делением на два. Описываемый процесс непрерывен,В исходном состоянии счетные триггеры не находятся в состоянии полного заполнения. Поэтому сигналы на выходах элементов 11 И отсутствуют, и элементы 4.1, 4.2,4 п открыты. Возникающие вызовы через указанные элементы поступают на входы блока 5 группового управления, который осуществляет их обслуживание.В процессе функционирования здания интенсивность пассажиропотоков на некоторых...

Номер патента: 810328

Опубликовано: 07.03.1981

Авторы: Карпов, Кравченко, Ларин, Ниязматов, Потапов, Снегирев, Ткаченко

МПК: B21C 25/02

Метки: матрица, прессования

...конструкции обеспечивает равномерную подачу смазки на поверхность прессуемого изделия за счет того, что при движении металла вдоль образующей заходного участка матрицы под давлением со стороны пресс-штемпеля слои металла начинают утапливать вставку в кольцевой сборник смазки, при этом последняя через щелевую канавку попадает на поверхность изделия. Смазка из сборника поступает равномерно по мере истечения металла, вследствие того, что быстрому ее выдавливанию препятствуют наружные слои заготовки, действующие на смазку в щелевой канавке с давлением, равным усилию прессования. В следующий момент участок заготовки, покрытый смазкой, движется в направлении прессования, а следующий участок заготовки также покрывается смазкой, подающейся...

Номер патента: 810300

Опубликовано: 07.03.1981

Авторы: Гинзбург, Карпов, Кошманов, Сазонов, Соловьев, Хмельковский

МПК: B07B 1/22

Метки: гравия, грохоченияи, мокрого, щебня

...включает горизонтальный конический перфорированный барабан 1 с пустотелой цапфой 2 со стороны загрузки барабана. Внутри цапфы установлен шнек 8, внутри барабана 1 - шнек 4, установленный с зазором 5 к поверхности барабана. Между витками шнека 4 установлены лопатки б под углом, обратным ходу движения материала; под барабаном смонтирован виброподдон 7, На внешней поверхности барабана установлен шнек 8, подающий мытый песок на транспортер 9. Исходный материал поступает по транспортеру 10 и по лотку 11, над которым расположены брызгалы 12. Через трубу 13 с брызгалами внутрь барабана подают воду для промывки материала. Очищенный щебень и гравий удаляются транспортером 14,Устройство работает следующим обрамИзд.226ударственного комитета...

Номер патента: 808855

Опубликовано: 28.02.1981

Авторы: Зеллис, Карпов, Лавров-Аверин, Чепыжов

МПК: G01F 3/12

Метки: вибрационный, массо-вого, плотности, расхода

...преобразователь состоит из герметичного корпуса 1 с перегородкой 2 на которой крепятся вибрационные трубки 3 и 4, каналов 5 в кронштейне, соединяющих полости, эластичных разделителей б и 7, возбудителей 8 и 9 колебаний и устройств 10 и 11 съема колебаний. Полости корпуса заполнены жидкостью, 15 мало меняющей свои физические свойства от давления и температуры окружающей среды.Вибрационный преобразователь работает следующим образом. 20Измеряемая среда протекает через эластичный разделитель 6, вибрационные трубки 3 и 4 и эластичный разделитель 7. Возбудители 8 и 9 колебаний приводят в поперечное колебатель ное движение трубки 3 и 4, а в устройствах 10 и 11 сьема наводится переменная ЭДС, поступающая на вход известной схемы,...

Номер патента: 808827

Опубликовано: 28.02.1981

Авторы: Беляев, Калунянц, Карпов, Корнеев, Пирогов, Скворцов, Складнев

МПК: F28D 15/02

Метки: аппарат, тепломассообменный

...рабочего объема),Таким образом, предлагаемое изобретение позволит значительно .увеличить .коэффициент теплопередачи за счет образования зоны кипения в щелевом зазоре, образованном коаксиально располо. женным цилиндром и тепловой трубой. 3Работа тепломассообменного аппарата осуществляется следующим образом.Тепловой поток, которыйнеобходимо отвести, подвадится к зоне 2 испа- рения и передается через стещи тепловых труб 1 рабочей жидкости (например фреону). В результате передачи тепла рабочая жидкость нагревается,и,закипает. Образовавшийся пар за счет пере лада давлений поступает в зону 3 конден сации, где конденсируется, а конденсат попадает обратно в зону испарения за счет сил тяжести либо сил поверхностного напряжения. Кожух 4...

Номер патента: 808596

Опубликовано: 28.02.1981

Авторы: Георгиев, Камшицкий, Карпов, Скангель

МПК: E02D 7/08

Метки: копер

...механизм подъема груза, сбрасыватель и наковальню 1.Недостатком известного устройства является низкая надежность и неудобство обслуживания, связанные с тем, что нагрузки и вибрация от наковальни передаются на направляющие, разрушая их и снижая надежность работы устнойстваЦель изобретения - повышение на.дежности копра.Эта цель достигается за счет того, что направляющие горизонтальным зазором разделены на две части, установленные на отдельных фундаментах, а высота нижних направляющих до зазора больше высоты падающего груза. При таком выполнении направляющих груз в момент удара не контактирует с верхними направляющими и на них не передаются нагрузки и вибрации от наковальни, что значительно повышает надежность устройства. Всесоюзный...

Номер патента: 808170

Опубликовано: 28.02.1981

Авторы: Балакин, Гуляев, Друян, Жуковский, Карпов

МПК: B21B 19/06

Метки: винтовой, раскатки, труб

...выбирание пружины стана, падение диаметра и толщины стенки, При прокатке участка близкого к торцу трубы, иа котором обычно наблюдается увеличеФние толщины стенки (из.-зв большой раскатки), уменьшают угол подачи валков по отиошенво к установленной величине до величины, меиьшеФ чем был в установившемся процессе прокатки. Это резко снижает чвсъаке деформации н давление на валки, что приводит к уменьшению калибра валков изза выбирания пружины. Так как угол подачи при прокатке конца трубы меньше того го, что был в установивщемся процессе раструб нв конце не образуется.На фиг. 1 приведена схема очага деформации, нв фиг. 2 - график изменения угла подачиСпособ целесообразно использовать иа25 клетях, имеощих быстродействующий привод установки...

Номер патента: 808022

Опубликовано: 28.02.1981

Авторы: Белов, Большаков, Воронин, Карпов, Парфенов, Петров, Трусов

МПК: A01B 63/111

Метки: автоматическогоподдержания, глубиныхода, заданной, органов, рабочих, сельско-зяйственной

...и обратным клапаном 17, Рабочий орган 4 не перемешается по отношению к раме 6 сельскохозяйственной машины.При перемещении датчика 1 вверх механизм передачи сигнала перемешает золотник распределителя 2 вправо. Из магистрали 13 масло под давлением через распределитель 2 по магистрали 14 через обратный клапан 19 и дроссели 21 поступает в подъемную полость гидроцилиндра 5. Из сливной полости гидроцилиндра 5 масло имеет возможность слива как по цепи магистраль 15 - распределитель 2 - магистраль 12 - распределитель 9, так и по цепи магистраль 18 - магистраль 11 - распределитель 8. Гидроцилиндр 5 перемещает рабочий орган вверх до тех пор, пока посредством механизма 3 обратной связи золотник распределителя 2 не переместится в...

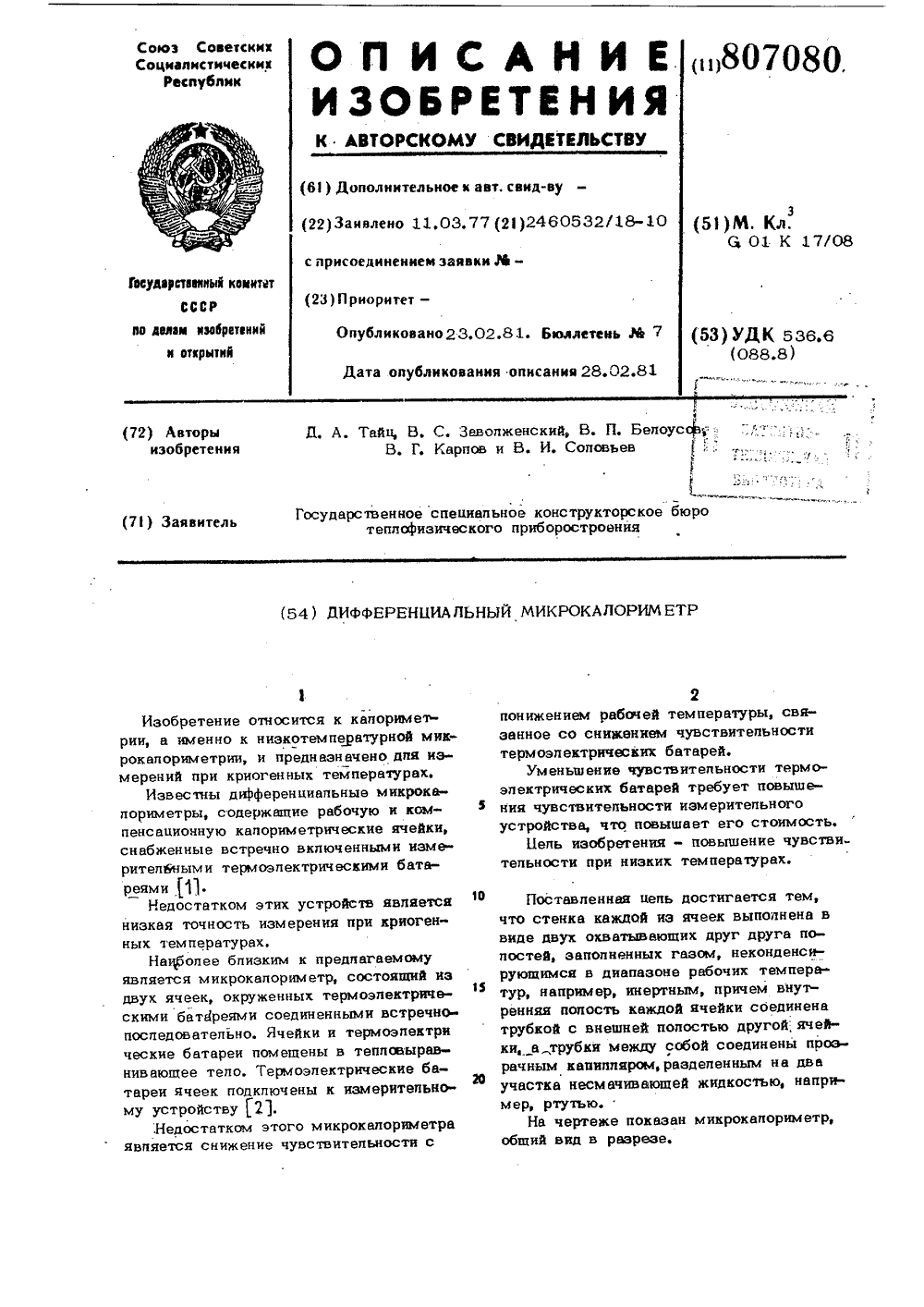

Номер патента: 807080

Опубликовано: 23.02.1981

Авторы: Белоусов, Заволженский, Карпов, Петров, Соловьев, Тайц

МПК: G01K 17/08

Метки: дифференциальный, микрокалориметр

...ячейки 1, ( А и Б ), помещенные в тепповыравнюающее тело 2. Каждая из ячеек оборудована двумя герметическими полостями - внутренней 3 и наружней 4, разделенными перегородками 5, Внешняя полость ячейки А трубкой 6 соединена с внутренней полостью ячейки Б. Внутренняя полость ячейки А трубкой 7 соединена с наружней полостью ячейки Б.Между собой трубки 6 и 7 соединены капипляром 8, в котором имеется промежуток, заполненный несмачивающей стенки капилняра жидкостью 9. Попости ячеек запопнейы газом,неконденсирующимся при рабочей температуре калориметра,Устройство работает следующим образом;При одновременном изменении термическогосостояний а обеих ячейках, тем пература газа в одноименных полостях меняется одинаково, спедоватепьно, и...

Номер патента: 807074

Опубликовано: 23.02.1981

Авторы: Карпов, Корганова, Назаров, Сбродов

МПК: G01H 9/00

Метки: изображения, параметровдвижения

...отрицательноенапряжение, что означает моментпоявле- ы 5ния максимума строчного сигнала,Выходной слгнал передающей телевизионной трубки 3 поступает также на кадровую линию 6 задержки, с временем задержки, равным строчному периоду на входы блока 8 вычитания. В процессе считывания кадра разность текущего и предыщущего строчных сигналов, сначала положительная, затем отрицательная. Момент смены знака на выходе блока 8 вычитания означает, что былапросканирована строка, прошедшая через вершину колокола яркости, Нуль-индикатор 4 выдает импульс в момент одновременного появления на своих входах нулевых напряжений. Таким образом, этот импульс индицирует момент появления максимума значения сигнала сканирования строчно-кадрового растра...

Номер патента: 807053

Опубликовано: 23.02.1981

Авторы: Карпов, Кольнер

МПК: G01B 9/04

Метки: определенияположения, фотоэлектрический, шкалы, штриха

...интерферометра прибора 5 для определения координаты, элементы 7 сравнения, цифровой вольтметр 8, специализированную ЭВМ 9 цифропечатающее устройство 10.Способ реализуется следующим образом.Перед началом измерения выбирают уровни напряжения И, И ,. (Фиг.2), в зоне, где измененйе сйгнала И . пропорционально перемещению Х. Измерения проводятся ри перемещении фотоприемника 4 и диафрагмы 3 относительно штрихов 2 меры 1. В процессе измерения текущее значение сигнала И сравнивают с выбранными уровнями сравнения Иср = И Испуг = И 2 при помощи элементов 7 сравнения. При совпадениях Ис с величинами Иср. И р элементы 7 сравнения формируютс.о гсйгналы опроса, по которым прибор 5 (ИПЛ.10 М,52) фиксирует координаты х ,х, х., жестко связанного с диаф...

Номер патента: 806334

Опубликовано: 23.02.1981

Авторы: Агроскин, Жерновой, Зюзин, Карпов, Корчагин, Подловилин, Сован

МПК: B23P 1/04

Метки: обработкиуглеграфитовых, электрохимической

...оголенным трубчатым меднымкатодом Ф 8 с толщиной стенки30 1 мм в 20-ном водном растворе элек806334 мической технике, изготовление электродов-инструментов для электроэро-зионной обработки, электродов для плазменно-ионных двигателей и т.д. При этом в силу того, что обработка является неконтактной, надежность изготовления тонкостенных перемычек из хрупкого углеграфитового материала повышается и уменьшается доля брака.В силу широких воэможностей применения способа и отсутствия отработанной технологии для конкретных типоразмеров деталей, установить конкретную величину экономической эффективности не представляется возможным. В первом приближении порядок величины экономической эффективности составляет десятки тысяч рублей в год. Способ...

Номер патента: 804790

Опубликовано: 15.02.1981

Авторы: Балакло, Карпов, Симаков, Таубес, Цереня

МПК: E02F 9/20

Метки: гидромеханической, землеройно, рабочимиорганами, трансмиссией, транспортныхмашин

...Блок 5 функционального преобразования предварительно настроен на соозветствуюшую функциональную зависимость коэффициента хрутящего момента турбинного колеса гидротранс, форматора от кинвматического передаточного отношения гидротрансформатора.Арифметический квадратор 7 формируетсигнвл, пропорциональный квадрату числа оборотов за единицу времени насосного колеса, На выходе первого блока 6 45перемножения формируется сигнат, пропорциональный крутящему моменту назурбинном колесе гидротрансформатора.Сигнал датчика 11, пропорциональныйугловой скорости ведомого колеса поез да, совместно с сигналом датчика 10номера включенной передачи, поступаетна блок 9 переменных коэффициентов, ко.торый формирует сигнал скорости маш 11-ны на передаче,...

Номер патента: 804785

Опубликовано: 15.02.1981

Авторы: Батулов, Бирючев, Ващилов, Карпов, Сапожникова

МПК: E02F 5/30

Метки: рыхлитель

...глубины рыхления.. Рыхлитель включает базовую машину Х, силовые гидроцилиндры 2, навесную раму 3, на которой закреплены стойки 4 с магнитострикционными вибраторами5 и с зубьями 6 со сменными колпач,ковыми наконечниками 7 и стойка со статическим зубом 8. Стойка со статическим зубом 8 установлена симметрич- оно между стойками 4, а режущая кромка статического зуба 8 расположена на,уровне верхних точек колпачковых наконечников 7 зубьев 6 и смещена назад эа передниеточки наконечников 7. При наличии большего числа зубьев 6 стойки с зубьями8 устанавливаются между каждой из ихпар.Рыхлйтщь работает следующим обраЗом20Гидроцилиндры 2 во время движениябазовой машины 1 заглубляют зубья 6,излучающие в грунт .интенсивные упругиеволны....

Номер патента: 804689

Опубликовано: 15.02.1981

Авторы: Карпов, Кичатов, Косминский, Косырев, Назаров

МПК: C10M 3/24

Метки: волочения, металлов, проволокииз, смазка, спла-bob, тугоплавких

...целя смазка, содержащая, пчелиный воск, дополнвтельно содержит четыреххлор истый углерод и касторовое масло, при этом содержание. укаэанных ингредиентов должнобыть в следующих соотношениях, вес,%Пчелиный воск 2-10Касторовое масло 10-25Четыреххлористый углерод Ост оеДля получения смазки подготовленытрн смеси ннгредненгов, содержащие каЖПредлагаемая смазка по сравнению сизвестной улучшает качество поверхности, увеличивает производительность труда в 1,5-2 раза, повышает выход годного продукта на 15-20% и снижает расход инст О румента в 1,5-2 раза. Скорость волочения Выход годногопродукта, % чество порхности, ч Содержание в смазке,% мин воска асторово маслае выше 4 7 ула из обр о Смазка для волочения проволоки из тугоплавких металлов и их...

Номер патента: 804281

Опубликовано: 15.02.1981

Авторы: Абрамов, Желнов, Карпов, Монахов, Самохин

МПК: B23K 9/12

Метки: подачиприсадочной, прерывистой, проволоки

...ступени, находящей-ся в зацеплении с сателлитами 3 иэпициклоидой 4. Наружная поверхностьэпициклоиды является одновременнотормозным шкивом тормоза 5, Оси са- ртеллитов соединены с водилом 6, которое крепится на конце быстроходно-го вала 7 червячной ступени. На концах вала 8 червячного колеса 9 закреплены подающие ролики 10, которыесовместно с прижимными роликами 11подают в зону наплавки сварочнуюпроволоку 12. На втором конце быстроходного вала червячной ступенизакреплен тормозной шкив 13 тормоза14. 2Устройство работает следуквцим образом,При работе устройства в режиме.подачи вращение вала электродвигателя 1через сателлиты 3, солнечную шестер- эяню 2 и водило 6 планетарной ступенипередается .быстроходному валу 7 чер"вячной ступени,...

Номер патента: 804043

Опубликовано: 15.02.1981

Авторы: Карпов, Ковалев, Кучеренко, Михайлов, Харламенков

МПК: B21C 3/18

Метки: алмазного, инструмента, крепления, оправа

...смеси порошков.а счет наклонной поверхности в процессе холодного и горячего прессования происходит перераспределение напряжений и увеличение степени обжатия алмаза связкои. Уменьшение угла наклона образующей 4 конуса к плоскости установки алмаза ме. нее 45 приводит к тому, что в процессе засыпки порошковой смеси и холодного прессования, порошок остается на наклонной поверхности, не попадая под выступы 7 алмаза 6. Это происходит, главным образом, при креплении алмазов большой кратности. Малый угол наклона приводит к недостаточному обжатию алмаза связкой, в резуль804043 формула изобретения Составитель В. ТолстыхТехред А. Бойкас КорТираж 599 ПоГосударственного комитета СССРлам изобретений и открытийква, Ж - 35, Раушская наб., д. 4/5Патент,...

Номер патента: 802960

Опубликовано: 07.02.1981

Авторы: Заспа, Карпов, Тарасенков

МПК: G06G 7/184

Метки: интегратор

...принципиальная электрическая схема интегратора.Интегратор содержит эмиттерный повторитель 1, собранный на транзисторе 2 и резисторах 3-5, К выходу повторителя через масштабный резистор 6 подключен эмиттер токозадающего транзистора 7, база которого через разделительный конденсатор 8 соединена с шиной нулевого потенциала, а через ограничивающий резистор 9 с коллектором, Коллектор транзистора 7 соединен с тококомпенсирующим каскадом 10, собранным на транзисторе11, резисторах 12, 13 и стабилитроне 14, и через разделительный диод 15 синтегрирующим конденсатором 16. Входная шина через разделительный конденсатор 17 соединена с входом эмиттерного повторителя 1,Интегратор работает следующим образом.Токозадающий транзистор 7 при отсутствии...

Номер патента: 802438

Опубликовано: 07.02.1981

Авторы: Данилкин, Карпов, Соловьев

МПК: E01B 33/10

Метки: плане, рельсо-шпальной, решетки, фиксирования

...продольных сжимающих сил. На шкворнях 4 шарнирно закреплены гидроцилиндры 5 двойного действия, поворот которых ограничен упорами б при перекосах пути или сбросе электромагнитами одной из рельсовых ни тей, С одной стороны гидроцилиндров 5 на штоках 7 жестко закреплены роликовые блоки, а с другой - шарнирно. Каждый роликовый блок состоит иэ вертикальных 8 и горизонтальных 9 роликов,Устройство работает следующим об" разомэВо время работы машины фиксирование рельсошпальной решетки в плане осуществляется роликовыми блокамн. Синхронизация перемещения штоков 7 достигается путем соединения соответствующих полостей гидроцилиндров 5. При вывешивании рельсошпальной решетки электромагнитами гидроцилиндры 5 удаляютсядруг от друга (раздвигаются с...

Номер патента: 802311

Опубликовано: 07.02.1981

Авторы: Карпов, Милешкевич, Николаев, Свиридова, Тимофеева, Южелевский

МПК: C08G 77/08

Метки: алкоксисилоксановыхолигомеров

...(после нейтрализации меломудаляют из продуктов реакции фильтрованием 5 10 15 20 25 ЗО 35 40 45 50 55 60 Известен способ получения низкомолекулярных диэтоксидекаметилпентасилоксана и диэтоксиоктадекаметилнонасилоксана при взаимодействии октаметилциклотетрасилоксана с диметилдиэтоксисиланом в стеклянных ампулахпри 2000 С в присутствии каталитических количеств серной кислоты )6).Недостатками этого способа являются сложность удаления катализатора и жесткие условия реакции: температура 200 С и повышенное давление.Ближайший к изобретению способ получения как низкомолекулярных,так ивысокомолекулярных диалкоксисилоксановых олигомеров заданной молекулярной массы путем расщепления циклосилоксанов диметилдиэтоксисиланомв присутствии в качестве...

Номер патента: 802177

Опубликовано: 07.02.1981

Авторы: Карпов, Кочетов, Кузнецов

МПК: E04H 12/34

Метки: длинномерныхконструкций, монтажа

...связанных между собой рычагов 15 и 6. К месту шарнирного соединения рычагов 15 и 16 прикреплен протиьовес 17, Дру. гим концом шарнирно-рычажная система прикреплена с помощью опоры 9 к фундаменту 1.Устройство работает следующим образом.Предварительно поршень 4 устанавливают в гидроцилиндре 3 в любое крайнее положение. Шток 5 закрепляют на опоре 9.На гидроцилиндр 3 со стороны штока 6 свобошю устанавливают сменные кольца 11 до опирания их на кольцевой выступ 10.Количество и высота колец 11 выбирается в зависимости от диаметра поднимаемой конструкции. Выступы 12 размещают таким образом, чтобы ловители 13 при повороте конструкции относительно шарнира 2 опускались на них.Шарнирно-рычажная система с противовесом 17 удерживает гидроцилиндр 3 в...
