Карпов

Номер патента: 963505

Опубликовано: 07.10.1982

Авторы: Карпов, Носенко, Чугай

МПК: A61B 5/16

Метки: временных, общения, регистратор, речевого, характеристик

...усилителю исп ытуемого.Блок-схема регистратора временных характеристик речевого общения показана иа чертежеМикрофон 1 испытателя через усилитель 2, микрофон 3 испытуемого, через микрофонный усилитель 4 соединены с блоком 5 измерения временных характеристик общения, присоединенным к регистрирующему устройству 6. Выделитель 7 основного тона, вход которого подсоединен к выкоду микрофонного усилителя испытуемого, через последовательно совдиненные формирователь 8, выделитель 9 огибающей и счетчик 10 соединен с одним из дополнитсльнык вкодов регистрирующего устройства. 11 мпульсный модулятор 11, к которому присоединен импульсный гонсратор 12, соединен с вторым дополнительным входом регистрирующего устройства и с входом выделителя...

Номер патента: 962771

Опубликовано: 30.09.1982

Авторы: Афонин, Карпов, Мышинский, Новожилов, Седаков

МПК: G01M 1/36

Метки: балансировки, роторов

...направленное на компенсацию неуравновешенности ротора 9. Величина корректирующего воздействия регулируется за счет изменения взаимного расположения колец 4 и определяется векторным сложением дис" о балансов колец 4, механизмов корректировки 2 и 3, а направление воздействия - положением колец 4 относительно ротора 9.Кольца 4 в процессе балансировки в соответствии с принятым алгоритмом поворачивают относительно ротора 9 до положения, при котором корректирующее 1 фвоздействие равно дисбалансу по величине и противоположно по фазе, До ипосле балансировки каждое кольцо 4 закрепляется на роторе 9 с помощью подпружиненных фиксаторов 15 и вращается вместе с ним. Для того, чтобы повернуть кольцо 4 в сторону направления вращения ротора 9...

Номер патента: 962501

Опубликовано: 30.09.1982

Авторы: Верховский, Иллюстров, Карпов, Михеева, Мишанин

МПК: E04B 1/82

Метки: звукоизоляционная, панель

...мембранный элемент, вид сбоку: иа фиг, 3 - тоже, вид в плане.Звукоизоляционная панель перекры1 Очает несущую плиту 1, выполненную,нз железобетона или керамэнтобетона, плитупола 2, выполненную иэ .керамзитобетона, иразмещенные между ними мембранные элемен 15ты 3 с вырезами, которые штампуютси иэ тонколистовой стали в виде многолепестковыхпружин и приклеиваются к плкк пола синтетическим клеем.Высокая изоляция ударного шума обеспечивается упругими, мембранами благодаря рассогласованию собственных частот колебанийплиты пола и несущей плиты перекрытия, атакже за счет гашения энергии вибрации мемб.раной как амортизатором.Звукоизоляционная панель, включающаянаружные плиты и размещенные между нимитонколиатовыв мембранные элементы, о т л...

Номер патента: 961881

Опубликовано: 30.09.1982

Авторы: Карпов, Оганджанян

МПК: B23K 3/00

Метки: пайки

...крышками 3 и 4, имеющими отверстия 5 и 6 для выхода диссоциированного газа. Специальные трубопроводы 7 и 8 осуществляют раздельную подачу диссоциированного газа в каждый контейнер. Трубопровод 7, соединяюшийся с внутренним контейнером 1, снабжен разобщающим вентилем 9 для прекращения поступления в емкость диссоциированного газа.Устройство работает следующим образом, В контейнер 1 помещается собранный под пайку узел и закрывается крышкой 3. 15 Затем крышкой 4 закрывается наружный контейнер 2. По трубопроводам 7 и 8 подается диссоциированный газ. У выхода над отверстием 6 в крышке 4 поджигается диссоциированный газ, который образует факел. После выдержки 10 - 40 с (в зависимости от объема внутреннего контейнера) вентилем 9 прекращают...

Номер патента: 960589

Опубликовано: 23.09.1982

Авторы: Афанасьев, Карпов, Лешонок, Соколов, Халилулов

МПК: G01N 15/02

Метки: веществ, гранулометрического, состава

...соединен с управляющими входамивычислительного устройства 18, блока 16 Мпамяти и устройства 17 отображении информации. Вторые входы блоков 12 - 14суммирования обьединены и соединены свторым входом блока 19 программногоуправления, третий выход которого соеди-Энен с управляющим входом блока 18 эадания уровней сравнения.Устройство работает следующим. образомАнализируемое вещество, напримерпульпа, из устройства 1 подачи поступа-ет в импульсный датчик 2 размеров чув-,ствительный элемент которого выполнен,. в виде микрометрнческого щупа с поднятником, а его возвратно-поступательноедвижение преобразуется в электрическийсигнал, например, дифференциально-трансформаторным преобразователем (не показаны). Выходной сигнал 20 импульсногодатчика 2...

Номер патента: 960482

Опубликовано: 23.09.1982

Авторы: Карпов, Чурилов

МПК: F16K 31/50

Метки: клапана, привод

...изобретению является, привод,содержащий корпус, винт, разъемнуюгайку, состоящую иэ нескольких частей, расположенных в пазах корпуса,и поршень. Такой прйвод может приводиться В действие как вручну 10 так 20и сжатым газом, т,е, позволяет осуществлять быстрое открытие клапана 2).Недостатком известного приводаявляется сложность конструкции инизкая надежность работы, обусловленные наличием в приводе специального устройства (поршневого привода), которое необходимо для выводаиэ зацепления с винтом гайки присрабатывании привода от сжатого газа.При крайнем .нижнем положениипри закрытом клайане) дальнейшеевращение винта вызывает периодический выход из зацепления и вход взацепление с винтом каждой частигайки 2. НЕобходимое усилие прижатия клапана к...

Номер патента: 960411

Опубликовано: 23.09.1982

Авторы: Грицюк, Карпов, Комиссаров, Смирнов, Суслов, Шулов

МПК: E06B 9/24

Метки: клееный, стеклопакет

...и стекла обеспечивает устойчивость конструкции от разрушения вследствие наличия внутренних напря- . жений, возникших при охлаждении ее после термообработки эпоксидного ком паунда.Применение нетвердеющей мастики по периметру склеиваемых поверхностей обеспечивает оптимальные условия для использования эпоксидного компаунда. 26 При этом не происходит эатеков компаунда как внутрь стеклопаке 1 а,так и наружу, что улучшает товарный вид продукции и препятствует возникнове" нию брака при производстве за счет растекания компаунда и образования негерметичностей.На фиг, 1 схематйчно показан, пред,лагаемый стеклопакет, общий вид;1 на фиг, 2 - разрез А-А на фиг. 1; на фиг, 3 и 4 - продольные разрезы возможных . вариантов выполнения воздушного...

Номер патента: 959916

Опубликовано: 23.09.1982

Авторы: Гиттер, Карпов, Петров, Портной, Рейсс, Трейстер

МПК: B22D 39/04

Метки: изложницы, разливкой, стали

...кодапреобразонывается в телеграфный коди передается на узел 35 передачи идалее на передающую антенну 36, откуда сигналы индуктивным путем передаются на индуктивную петлю 37,на которую от узла 38 питания подается высокочастотное питание. В момент передачи информации с кранавыходные сигналы индуктивной петли37 подаются на узел 39 приема информации,и далее на узел 34 преобразования информации для обратного преобразования из телеграфного кода34 преобразования информация о массе и номере пустого ковша поступает на блок 12 памяти.Перед .началом разливки блок 2 взвешивания, установленный на разливочном кране 1,измеряет массу ковша со сталью. Одновременно крановшик на пульте 3 ручного ввода набирает номер, этого ковша. Эта информация при...

Номер патента: 959835

Опубликовано: 23.09.1982

Авторы: Карпов, Козин, Максимов, Чирво

МПК: B05B 9/03

Метки: нанесения, покрытий

...и 20 с отверстиями.Пластина 19 неподвижно прикреплена к нижней части втулки 16,пластина 20 посредством кривошипа21 соединена со штоком поршня 22управляющего пневмоцилиндра 23,коТорым снабжена установка. Пневмоцилиндр 23 через штуцер 24 и 25 соединен со штуцврами 26 и 27 смонтированными в пневматической магистрали пневмораспределителя 15. К нижнейчасти пластины 19 прикреплен. краскоприемник 28 с сетчатым фильтром 29. ЗОУстановка снабжена панелью 30 подготовки воздуха.Работа установки осуществляетсяследующим образом.Воздух через панель подготовки 3530, воздухораспределитель 15 подается в нижнюю полость пневмоцилиндра6, а через штуцер 26 и 25 - и полость управляющего пневмоцилиндра 23.Поршень 22 управляющего пневмоцилиид"4 рра движется...

Номер патента: 959804

Опубликовано: 23.09.1982

Авторы: Автин, Борисов, Гареев, Камашев, Карпов, Семке

МПК: B01D 37/00

Метки: барабанном, вакуум-фильтре, суспензии, фильтрования

...прикатывали прижимным роликом. При этом происходило удаление влаги во внутренюю полость барабана. Верхний слой осадка с содержанием. влаги 14-14,5 40 срезали на глубину 6-8 мм, а оставшийся, толщиной 18 мм, продували сжатым воздухом под давлением 1,5 ати, после чего срезали и направляли в течку. эти операции проводили при 45 одновременном вакуумировании, Бикарбонат второго срезанного слоя имел влажность 15,0-15,5.Влажность бикарбоната натрия, полученного в тех же условиях Фильтрации при последовательном срезании осадка, но без продувки оставшегося слоя сжатым воздухом, составила 15,5- 16,0фильтрацию проводили в устройстве, содержащем корыто 1 с заглубленным в нем барабаном 2 с фильтрующей поверхностью, приспособление 3 для подачи...

Номер патента: 959697

Опубликовано: 23.09.1982

Авторы: Аманов, Анисимов, Байрамов, Карпов, Курбанниязов, Складнев

МПК: A01G 33/00

Метки: выращивания, микроводорослей

...жидкости подает 15 суспензию микроводорослей в газообменник 4, в котором суспензия обогащается СО 2 и воздухом, состав которого регулируется, после чего суспензия микроводорослей поступает в лучеприемные трубки 1, цикл замкнутый.Ранним утром ограждение 6 с крышей 7,разъединяя его с экраном 8, перемещают, открывая лучеприемные трубки 1 для доступа солнечного света. Днем температура воздуха может достигать +45 С и выше,959697 Формула изобретения Составитель М. Внльемс Техред А. Бойкас Корректор М. Коста Тираж 699 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Н. ЛазаренкоЗаказ 6818/3 микроводоросли при...

Номер патента: 959649

Опубликовано: 23.09.1982

Авторы: Буяшов, Вергейчик, Карев, Карпов, Кроптов, Нагорский, Орлов, Петров, Трусов, Ханко

МПК: A01B 69/04

Метки: борозде, вождения, копирующее, сельскохозяйственной

...фиксатор 18, Кроме того, вал 15 посредством тяги 19 соединен с релейным элементом 20 поворота рычага 21 переключателя 22 режима работы.Для пояснения работы копирующего устройства на чертеже показаны колеса 23 машины с силовым гидроцилиндром 24, насос- дозатор 25, насос 26 и сливная емкость 27.Гидравлическая схема соответственно содержит гидравлические элементы устройства 28 копирования, гидросхему рулевого управления машины с насосом.дозатором 25, исполнительным силовым гидроцилиндром 24 управляемых колес 23 и гидронасос 26 со сливной емкостью 27. Вся гидроаппаратура соединена трубопроводами 29.Копирующее устройство работает сле дующим образом.В транспортном положении, когда, например, рычаг 16 посредством связи 1 блокируется с...

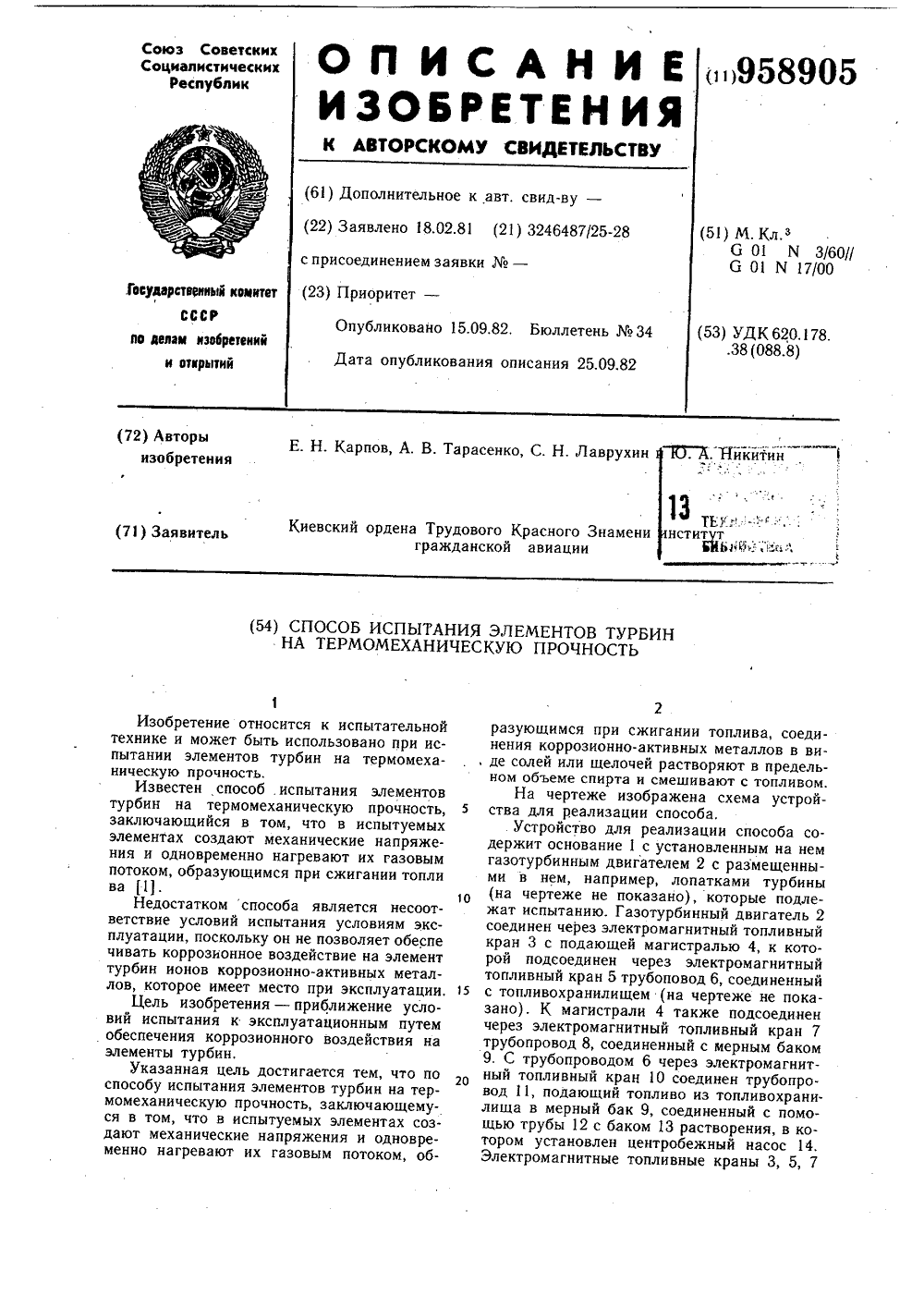

Номер патента: 958905

Опубликовано: 15.09.1982

Авторы: Карпов, Лаврухин, Никитин, Тарасенко

МПК: G01N 3/60

Метки: испытания, прочность, термомеханическую, турбин, элементов

...в мерный бак 9, соединенный с помощью трубы 12 с баком 13 растворения, в котором установлен центробежный насос 14, Электромагнитные топливные краны 3, 5, 7и 10 соединены с тумблерами 15, 16, 17 и 18, установленными на пульте 19,Способ реализуется следующим образом.Элемент турбины, подлежащий испытанию, устанавливают на газотурбинном двигателе 2, Включают гузотурбинный дви гатель 2, подавая по магистрали 4 и трубопроводу 6 топливо на рабочие форсунки (на чертеже не показаны), которое, сгорая, образует газовый поток, воздействующий на испытуемые элементы турбины. Одновременно в .баке 13 растворяют соединения коррозионно-активных металов, находящихся в виде солей ил 1 щелочей, например, Ха 50, ИаОН, КОН и др. в предельном объеме...

Номер патента: 958824

Опубликовано: 15.09.1982

Авторы: Карпов, Леухин, Сабуров

МПК: F27B 15/00

Метки: печь, сыпучего, термообработки, циклонная

...нижней части снабжен топливосжигающим устройством 8. Печь оборудована разгрузочным приспособлением 9.Печь работает следующим образом.Сыпучий материал поступает в рабочую камеру, образованную коническими трубами, 10 и 11. Трубы 10 и 11 изолируют обрабатываемый материал от греющего. агента дымовых газов. Под действием собственного веса материал опускается сверху вниз со скоростью, определяемой разгрузочным приспособлением 9.При работе печи топливо и воздух подаются в необходимых количествах в го 5 0 15 20 25 зо 35 релки 4. Образующиеся дымовые газы обогревают обрабатываемый материал снаружи через трубу 1 О. Через выхлопные окна 5 в боковой поверхности камеры 3 они отводятся в каналы 6, а затем в тангенциальные каналы 7, осуществляющие...

Номер патента: 958263

Опубликовано: 15.09.1982

Авторы: Авербух, Жилин, Карпов, Негомедзянов

МПК: B65D 85/67

Метки: бумаги, контейнер, перевозки, рулонов, хранения

...золотники 13. Рулоны 14 бумаги в контейнере расположены вдоль продольных осей цилиндров 4.Устройство работает следующим обра958263 Формула изобретения 7 1 его крепления к каркасу 1 кронштейнами 3. Поворотом рукоятки затвора 8 от 77 ирают крышку б и открывают ее до упора поворотом на шарнирах 7. Далее последовательно в любом порядке к загрузочным отверстиям цилиндров 4 устанавливается специальный5 лоток (не показан) под тем же углом к горизонту, что и контейнер. На лоток подаются рулоны бумаги, которые под действием гравитационных сил съезжают в полость цилиндров 4. Лоток передвигается 10 по мере заполнения очередного цилиндра. После заполнения контейнера его запирают и транспортируют на грузовой фронт и далее потребителю. Герметичность...

Номер патента: 958222

Опубликовано: 15.09.1982

Авторы: Гржебин, Карпов, Козырев, Подгорный

МПК: F16F 13/00

Метки: амортизатор, двухкаскадный, оборудования, судовой, установки, фундамент

...из отдельных секций 5, концы которых с одной стороны крерального поста управления, так какпредложенный амортизатор обладаетповышенной компактностью по высотеТаким образом, в результате применения предлагаемых амортизаторов экономится полезный объем помещения. 1. 0 удовой двухкаскадный амортизатор для установки оборудования нафундамент, содержащий, промежуточнуюопорную массу, а также упругие элементы, расположенные по обе стороныот нее, отличающийсятем, что, с целью повышения компактности по высоте, промежуточная опорная масса содержит гофрированнуюпластину, при этом упругие элементырасположены во впадинах гофров пластины.2, Амортизатор по п,1, о т л ич а ю щ и й с я тем, что,с цельюснижения уровня передачи структурного шума на...

Номер патента: 957357

Опубликовано: 07.09.1982

Авторы: Баженова, Карпов, Климахин, Охапкин

МПК: H02K 1/06

Метки: короткозамкнутый, ротор

...для сдоемкость этой опера957357 Формула изобретения тельна, так как грат снимается скаждого листа ротора,При использовании в качестве магнитопровода ротора прессованногосердечника из металлокерамики скоспазов осуществить вообще не представляется возможным.Цель изобретения - снижение трудоемкости и обеспечение возможностиприменения в качестве магнитопровода ротора прессованных сердечниковиз металлокерамики,Поставленная цель достигается тем,что заменой плавного скоса пазов ротора дискретным путем выполнения магнитопровода иэ двух частей, каждаяиз которых имеет прямые пазы, причемуказанные части расположены со смещением друг относительно друга досовмещения цент рал ь ной оси паза однойчасти с центральной осью зубца...

Номер патента: 956921

Опубликовано: 07.09.1982

Авторы: Бялельдинов, Васильева, Карпов, Лактионов, Осипов

МПК: F24F 6/02

Метки: воздуха, тепловлажностной

...материала с наружными термоэлектробатареями 5, патрубками 6 и 7 подвода и отвода теплоносителя и крышкой 8 с отверстиями 9 для впуска воздуха и каналами 10 и 11 для перепуска теплоносителя из полости кожуха 4 во внутреннюю трубу 2 и отвода теплоносителя из полости наружной трубы 1, причем пос 95692 ледняя выполнена из пористого материала Снизу к крышке 8 крепится диффузор 12, в котором установлен вентилятор 13.Устройство для тепловлажностной обработки воздуха работает следующим образом.Вода (теплоноситель) поступает по пат рубку 6 и заполняет полость кожуха 4, в которой она охлаждается термоэлектробатареями 5. Через пористые стенки охлаждения вода продавливается в полость наружной трубы 1. где происходит охлаждение и...

Номер патента: 956910

Опубликовано: 07.09.1982

Авторы: Бакаев, Демидова, Карпов, Павлов, Сапелов, Сорокин, Царьков, Шишкин

МПК: F22B 37/26

Метки: вертикальный, сепаратор

...4 влажного и осушенного пара, соответственно. По оси корпуса 1 расположена труба 5 отвода осушенного пара, на боковой поверхности корпуса 1 установлен патрубок 6 подвода влажного пара. В кольцевом зазоре между корпусом 1 и трубой 5 размещены се 956910парационные блоки 7, каждый из которых состоит из нескольких жалюзийных пакетов 8 с направляющими лопатками 9 и слив- ными корытами 1 О отвода отсепарированной влаги, соединенными со сливными стойками 11, подключенными к внутреннему кольцевому коллектору 12 и пеофорированным листам 13. Блоки 7 установлены радиально и снабжены размещенными в секторных промежутках выходными клиновидными коробами 14, сообшенными через отверстия в пере городке 2 с полостью 4 осушенного пара. Под выходными...

Номер патента: 956078

Опубликовано: 07.09.1982

Авторы: Байдюк, Байкенов, Вольфович, Друян, Карпов, Коржов, Мнушкин, Островский, Попов, Раушенбах, Шапиро

МПК: B21B 13/18

Метки: клеть, прокатки, рабочая, роликового, стана, труб, холодной

...де установленных на резьбовых частях корпус размещенные в нем калиброванные планки, контактирующие с нимирабочие ролики, сепаратор, несущийрабочие ролики с охватывающими их 2 зцапфы вкладышами, которые установлены относительно предельной оси сепаратора с возможностью перемещения отсвязанных с ними упругих элементов,снабжена соединяющими цапфы каждогоролика рамками, скрепленной с ними иустановленной по оси, сепаратора фланцевой втулкой, расположенными на нейрезьбовыми регуляторами усилия предварительного сжатия упругих элементов33и двумя упорами под последние, одиниз них смонтирован между регуляторамина фланцевой втулке, другой - на сепараторе. Работа предлагаемого устройстваНаличие рамок для каждого ролика происходит следующим образом....

Номер патента: 955369

Опубликовано: 30.08.1982

Авторы: Безчастнов, Золотов, Карпов, Мосолов, Нэмени, Тюрин, Шарашкин

МПК: H02K 1/20

Метки: статор, электрической

...111 ,пля г 1 О ПУСКа ХлаГ" Ц, д, а 1-,ОСТР 11 СТВО межзтс выстУ 1 дми с ьг;Я Фккссзии кдбелей 1 я г ксздх 3 заля го терморсакти ЦЬМ КОМПс":-,ГХ Е . (.О СООГеЗОВ "сГ- НОГО ЗаЗОРа с а "И 5:Ой СтаЛИ ПРЯМЫКаЕТ ДИЭЛЕКРЯЕСКий ЦИЛИНДР 7. фасонцые паз.Г 2 Выполнены в Виде ря-. да цилиндрических поверхностей соединенных меед собой радиагьными про- РЕЗЯМИ 15 и Образующих каналь для Гропуска хадаецта. Гильза 3 фиксы" Грована в пазу при помощи изоляционных шайб 9, снабженных отверстиями 10 длл прот,ока хладдгента, ц закреп - лена гайками 11 г аг:ирающимкси ца шайбы 12, причем шайбы,;рилегдю - щие непосредственно к гайке 1, сца" жены ребрами жестГости длл образования каналов, Го которым пропускается хладагент. Гайки 11 навер - нуты на втулки 13,...

Номер патента: 955323

Опубликовано: 30.08.1982

Авторы: Карпов, Мосолов, Нэмени, Русинов, Шарашкин

МПК: H02H 3/17

Метки: замыкания, защиты, землю, обмотки, статора, электрической

...частотный фильтр к исполнительному органу.5На чертеже приведена схема устройства.Первичная обмотка 1 трехфазного трансформатора напряжения 2 соединена в звезду с глухо заземленной нейтралью и подключена к выводам обмотки статора генератора 3. Вторичная обмотка 4 трансформатора 2, соединенная в разомкнутый треугольник, подключена к обмотке 5 однофазного измерительного трансформатора 6. Обмотка 7 трансформатора 6 подключена к пере менному конденсатору 8. Обмотки 9 и 10 трансформатора 6 через частотный фильтр 11 подключены к исполнительному органу 12. Источник 13 переменного тока с частотой, отличной от номинальной, через частотный фильтр 14 подключен к обмотке 15 трансформатора 6.Устройство работает следующим образом.В нормальном режиме,...

Номер патента: 954865

Опубликовано: 30.08.1982

Авторы: Веретельник, Зыков, Карпов, Киричук, Комолов, Парфенюк

МПК: G01N 19/02

Метки: испытаний, прибор, сдвиг, сыпучих

...раму 1, нч которой установлена первая полуматрица 2, предназначенная для размещения в ней сыпучего материала 3. На раме 1 шарнирно установлен кронштейн 4, в котором с помощью регулируемых зажимов 5 закреплены гибкие тяги 6, На других концах гибких тяг 6 закреплена вторая полуматри ца 7, предназначенная для размещения в ней сыпучего материала 3. Вторая полу- матрица 7 посредством силоиэмерителя 8 соединена с приводом 9 движения. На раме 1 установлен индикатор 10 пере мещений второй полуматрицы 7,.Между кронштейном 4 и рамой 1 размещен второй силоизмеритель 11. Прибор снабжен нагрузочным устройством 12, взаимодействующим с сыпучим материалом, разме- щ щенным во второй полуматрице 7,Прибор работает следующим образом.В перву 1 о 2 и...

Номер патента: 954475

Опубликовано: 30.08.1982

Авторы: Борисов, Голубцов, Гусева, Карпов, Павлов

МПК: C22C 35/00

Метки: лигатура

...эффек.- .та улучшения обрабатываемости металла фи совместном введении селена и теллура, по сравнению с присадкой в металл этих элементов в отдельности, связано с достижением более низкого поверхностного натяжения металла при использовании интерметаллического соединения 5 еТе, активность компо нентов которого взаимно усиливается при модифицировании стального расплаваВведение РЗМ в сбстав лигатуры приводит при обработке ею стали к 65 измельчению дендритной структуры металла, измельчению селенидных и теллуридных включений, более равномерному распределению их в объеме металла. При содержании в лигатуременее 1,0 РЗМ модифицирующее действие не оказывают, так как дисперсность дендритной структуры определяется числом затравочных кристаллов,...

Номер патента: 954453

Опубликовано: 30.08.1982

Авторы: Бабуров, Бейлинова, Близнюков, Ерофеева, Землянский, Карпов, Кашира, Литвинский, Маркевич, Налча, Шебаниц, Шишкин

МПК: C21D 9/08

Метки: линия, поточная, термообработки

...10, механизма 11 передачииэделий, перекладывателей 12 для перекладывания изделий с дополнительного механизма 7 транспортировки на секции стеллажей 3 и рольганга 13,При термообработке изделий, требующих регламентированные услония охлаждения, например, со скоростями охлаждения 5-10 град/с в интервале температур 900-400 ОС (близким к ско-ростям охлаждения баллонов н масле) с последующим охлаждением на .воздухе (от 400 до 80 ОС) баллоны нагреваются н проходной печи 1, затем механизмом 4 транспортировки передаютсяк закалочной ванне 2. В закалочнойванне 2 изделия охлаждаются н средевода - воздух с регламентированнымуровнем воды н ванне до заданнойтемпературы (например 400 ОС). Послечего механизмом 5 разгрузки горячиеизделия извлекаются из...

Номер патента: 953088

Опубликовано: 23.08.1982

Авторы: Карпов, Никитин, Сапегин, Ширяев

МПК: E02D 1/02

Метки: пород, сдвигу, скальных, сопротивления, трещинам, характеристик

...Р. ПогосянРедактор Н. Пушненкова Техред Ж,Кастелевич Корректор Н Король Заказ 6226/49 Тираж 709 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и .Открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент", г.ужгород, ул. Проектная, 4 пендикулярной к плоскости действия нормальной и сдвигающей сил на угол, при котором наклоны сторон выступов шереховатости трещин образца и шереховатости исследуемой трещины совпадают с заданной обеспеченностью, после чего сдвигают их по трещине при различных нормальных напряженияхСпособ реализуют следующим образом.На исследуемой площадке по данным полевых измерений строят профиль протяженной трещины, при этом фиксируют как макрошереховатость, так и шереховатость более высоких...

Номер патента: 952987

Опубликовано: 23.08.1982

Авторы: Адамович, Дроздов, Дударева, Жихарев, Карпенко, Карпов

МПК: C22C 37/10

Метки: высокопрочный, чугун

...0,06 0,1 0,06 0,003 0,003 О, 014 0,001 АзотТитанКальцийСтронцийЖелезо 0,02 0,03 0,03 0,07 0,15 0,02 0,06 0,12 0,01 0,05 0,06 Остальное Остальное Остальное Остальное Остальное УглеродКремнийМарганецНикельМолибденАлюминийВанадийХромСурьмаАзотМагнийЦерийТитанКальцийСтронцийЖелезо 2,52,50,50,30,030,030,030,030,030,010,030,0010,030,020,01Осталь 3,54,31,51,51,10,3О,З0,30,030,10,0050,150,120,06ное Дополнительное введение 0,030,15 вес.Ъ титана и 0,01-0,06 вес.% стронция повышает дисперсность металлической основы (перлита), а введение кальция в количестве 0,02 0,12 вес.% способствует измельчению включений графита.П р и м е р, Чугун выплавляют в дуговых электропечах с перегревом до 1450-15300 С и модифицируют в раздаточных литейных ковшах ем-....

Номер патента: 952729

Опубликовано: 23.08.1982

Авторы: Жижин, Карпов, Костыльков, Рогова, Урсина

МПК: C01B 17/50

Метки: газа, кальция, окиси, сернистого

...продуктатермического разложения,Прочность подаваемых натермическе разложение гранул, г/см Из таблицы видно, что оптимальным является добавка ретура в количестве 20 от веса исходного фосфогипса,При увеличении количества ретурадо 40 повышается удельный расход 40топлива (более, чем в 2 раза, посравнению с 5-ой добавкой ретура,и в 1, 75 раз - по сравнению с 20-ойдобавкой ретура), а прочность гранулпри этом недостаточна для транспорта их в реактор на разложение.П р и и е р 1. В 1000 кг фосфогипса, содержащего 50 кг воды, 15 кгокиси фосфора и 10 кг двуокиси кремния, подают ретур в количестве 50 кг(5) в виде продуктов термическогоразложения фосфогипса. Полученнуюсмесь гранулируют до частиц диаметром 8 мм и подают в реактор на разложение при...

Номер патента: 952608

Опубликовано: 23.08.1982

Авторы: Карпов, Теперман, Терехов

МПК: B28B 15/00

Метки: движения, изменения, интервала, плиток

...(не показан). На основании 4 смонтирован вал 7 с резино.выми кольцами 8, вращающийся в подшипниках 9, с одной стороны вала 5закреплена звездочка 5, а с другойстороны - зубчатое колесо 10, находящееся в зацеплении с зубчатым колесом 11, сидящем на валу 12, который имеет кольца 13 и находится в 10подшипниках 14, сидящих в ползунах15, перемещающихся в корпусах 16.Ползун 15 поджат плоской пружиной 17сверху, а с боков ограничен планками 18По роликам 2 и 3 перемещается плитка 19,Устройство для изменения интервала движения плиток работает следующим образом.Плитка 19 поступает на рольганг1 и, дойдя по приводным 2 и неприводным роликам 3, смонтированным на основании 4, до резиновых колец 8 и13, сидящих на валах 7 и 12, обжимается имиВалы 7...

Номер патента: 952293

Опубликовано: 23.08.1982

Авторы: Карпов, Новосельский, Сивков

МПК: B01D 45/14

Метки: воздуха, пылевлагоотделитель, центробежный

...с центробежным колесом, установленным на ва 5 лу ротора, и бункер для сбора пыли,снабжен кольцевыми сетчатыми дисками, установленными вверхней части корпуса с воэможностью вертикального перемещения при помощи стопо 2 О952293 Формула изобретения ИИПИ Заказ 6004/9 Тираж 734 Подписноилиал ППП "Патент", г. Ужгород, ул,Проектная ным в нижней части сборным бункером 2Центробежное колесо 3 закреплено на валу 4 электродвигателя 5 и помещено в улитку центробежного колеса 6. Тонкостенный перфорированный ротор 7, содержащий встав ку 8 с увеличивающимися в направлении центробежного колеса 3 каналами 9, совпадающими с перфорацией, герметично соединен при помощи гай-, ки 10 с валом 4 электродвигателя 5, 1 О Набор пылевлагосборных сеток 11...
