Бреннерман

Номер патента: 985950

Опубликовано: 30.12.1982

Авторы: Бреннерман, Шевчук

МПК: H04B 1/10

Метки: подавления, помех

...утечки при гальваническом отделении35 входа приемника сигнала от земли). Токи помехи, протекающие по линии 2 связи, а следовательно, и величиназависят в основном от сопротивлений утечки меж 40 ду линией 2 связи и землей, намного превышающих сопротивление линий 2 связи, Подключая с помощью первого и второго ключей 9 и 10 резисторы 11, изменяют величину токов утечки, т.е. величину45помехи на выходе линии 2 связи, например, в П 1 раз, оставляя без изменения сигнал . Х, т.е, с помощью генератора 6 модулируют помеху. При этом на выходе линии 2 связи образуется смесь сигнала с промодулированной помехой (фиг. 2 б ).50Частота модуляции выбирается значительно больше частоты помехи, Поэтому изменяя величины помехи за время фильтрации...

Номер патента: 930644

Опубликовано: 23.05.1982

Авторы: Бреннерман, Шевчук

МПК: H03K 9/02

Метки: демодулятор, синхронный

...полезный сигнал;- моменты выборок сигнала всинхронных детекторах 1, ззсли синхронный демодулятор содержит и синхронных детекторов, то для получения одного значения полезного сигнала используется последовательность из (и+1) импульсов. Положительная полярность управляющих сигналов О,- бп 1 п(фиг. 2) соответствует открытому состоянию ключевых элементов 5. Когда ключевой элемент 5 открыт, конденсатор 4 включен 4 з между общей шиной и входом устройства и происходит заряд конденсатора до величины входного сигнала. По отрицательным фронтам управляющих сигналов происходит запоминание на 5 в конденсаторах 4, соответствующих этому моменту времени значений входного сигнала, Входное сопротивление блока 2 масштабного суммирования должно быть...

Номер патента: 926781

Опубликовано: 07.05.1982

Авторы: Бреннерман, Шевчук

МПК: H04B 15/00

Метки: аналогового, низкой, передачи, приема, сигнала, частоты

...на измерительное устройство (являющееся при этом приемником) манипуляцию и посылки осуществляют питанием преобразователей импульсами прямоугольной формы и подключением лреобразователей ко входу измерительного устройства с помощьюпроводного канала связи, При этом навходе приемника 4 формируют амплитудно-импульсно модулированный сигнал.На фиг. 2 показаны аддитивная низкочастотная помеха и амплитудно-импульсно модулированный сигнал Ом.Половину выборок принимаемого сигналав измерительном устройстве (приемнике) осуществляют при неизменной, например положительной величине передаваемого сигнала (моменты выборокобозначены точками). Затем в передат.чике один раз меняют величину передаваемого сигнала, например меняютего полярность...

Номер патента: 693262

Опубликовано: 25.10.1979

Авторы: Беклемищев, Бреннерман

МПК: G01R 17/10

Метки: измерительных, помех, уменьшения, уравновешивания, устройствах

...гоЕ 3932 20 Фор мула изобретения 1, Способ уме 11 ьшения по;Еех В измери 25 тельных устройствах уравновешивания, ОснОВаццыЙ на ЕЕ,Илтудно-ипуле(сееОЙ модуляции измеряемого сигнала с последуюшим выделенцем разности противофазных значений промодулировдпного сигнала уравновешиваемой измерительной цепи, отличающийся тем,что, С ЦЕЛЬЮ ПОВЬЕЩЕЕЕЦЯ ПОМЕХОУСтОйЧИВОСТИ, в каждом из гге последовательных так 30 тов 11 -разрядного уравцовеЕЕНЕвдция,35 предшествуюших каждому к-ому такту уравновешивация, и в каждом к-отакте уравновешивания поидрно суммируют противофазные значения промодулированного сигнала уравцовешиваемой цепи, а получае 40 мые при этом (ет + 1) суммарный сигнал с соответствуюши;,и весовыми козффициентами суммируеот в каждом.очередном...

Номер патента: 682830

Опубликовано: 30.08.1979

Авторы: Бреннерман, Власенко

МПК: G01R 17/10

Метки: измерительных, помех, уменьшения, уравновешивания, устройствах

...коыпепср, 1 ощ:." импульс блока уравновешивания 7, Из блока вычитания 2 разпостные импульсы амплитудой К, - 1 оо,(фиг. 1 б) ггодаются на синхронный детектор 3, в котором попарно вычитаются значения сигнала блока 2 вычитания, соответствующие концам импульсов питания разной полярности (эти значения условно показаны точками на фиг. 1 б). Прп этом абсолютные значения сигнала Гх ЬГомп) СКЛЯДЫВ 210 ТСЯ, 2 ЗН 2 ЧЕНИЯ ПО- мехивоздействующей на измерительный блок 1, вычитаются. Через сумматор 4 сигнал синхронного детектора поступает на нуль-орган 5, определяющий сбросить пли оставить очередную порцию компенсирующего сигнала,Изменение помехи Л за время между концами разнополярных импульсов питания (в г-ом такте за время мехкду моментами...

Номер патента: 656164

Опубликовано: 05.04.1979

Авторы: Бреннерман, Шевчук

МПК: H02M 7/08

Метки: демодулятор, синхронный

...через блок 6 35чередования знака. Синхронный демодулятор содержит переключатель 1 иа й положений и И запоминающих конденсаторов 2, составляющих,блок 3 выборки-запэминания. Подвижный кэнтакт переключателя 1 одно временно является входом блэка 3 выборкизапоминания и входом синхронного демодулятора. Неподвижные контакты переключателя 1 соединены с конденсаторами 2 и являются выходами блока 3, Управляющий вход переключателя 1 связан с управляющим входом блэка 3 выборкиэапоминания и с синхронизирующим входом синхронного демодулятора.Кроме этого, синхронный демодулятор содержит И сумматоров 4 -4) на йвхо-, дов каждый, дополнительный пеоеключатель 5 и блок 6 чередования знака. Каждому входу каждого сумматора соответствует заранее...

Номер патента: 438864

Опубликовано: 05.08.1974

Автор: Бреннерман

МПК: G01B 7/16

Метки: датчика, параметрического, сигналов

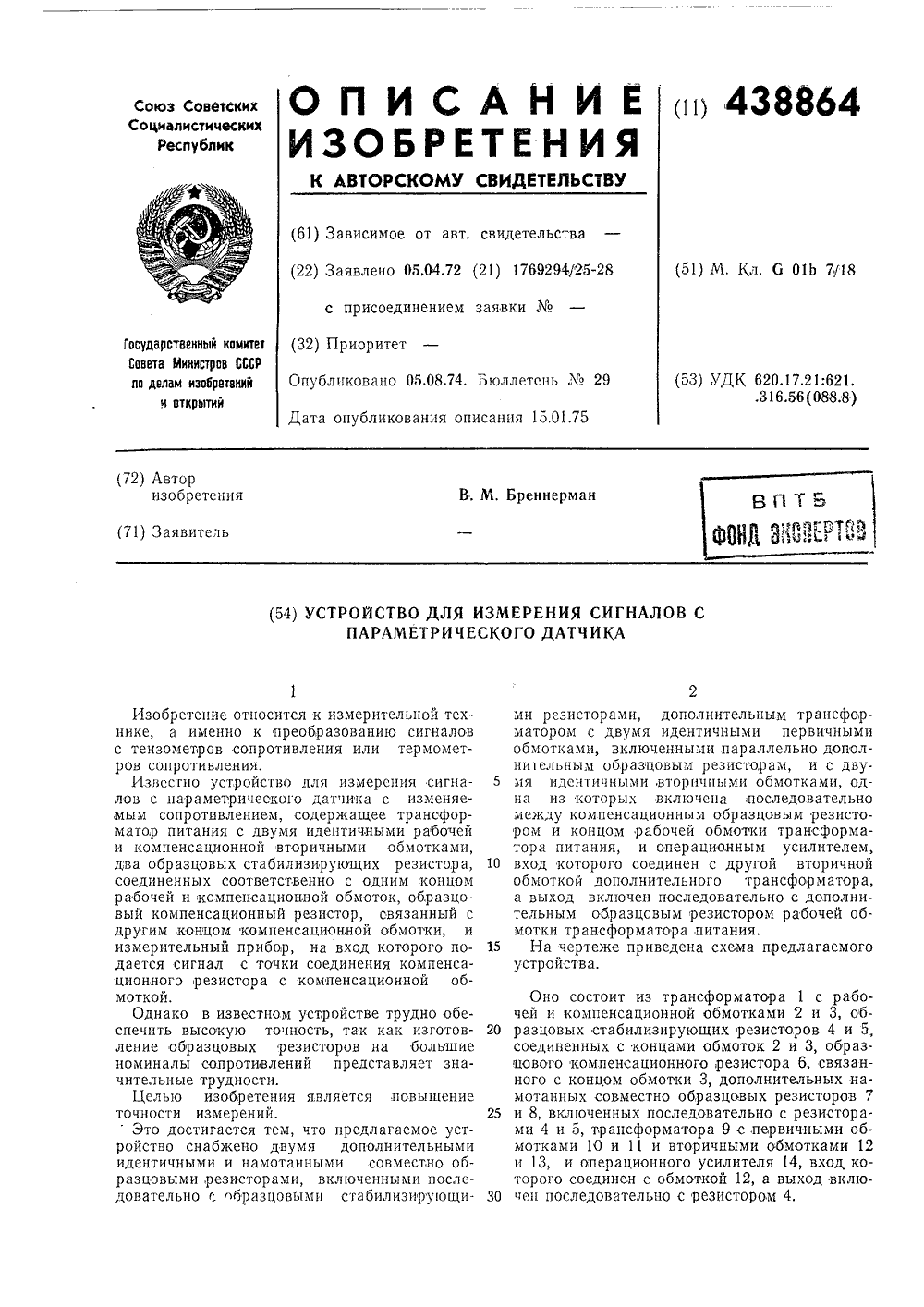

...снабжено двумя дополнительными идентичными и намотанными совместно образцовыми резисторами, включенными последовательно е образцовыми стабилизирующииз трансформатора 1 с рабоционной обмотками 2 и 3, облизирующих резисторов 4 и 5, концами обмоток 2 и 3, образационного,резистора 6, связан- обмотки 3, дополнительных наестно образцовых резисторов 7 х последовательно с резистораформатора 9 с первичными об и вторичными обмотками 12 ионного усилителя 14, вход, кон с обмоткой 12, а выход вклюельно с резистором 4.3На вход измерительного прибора 15 подается сигнал, снимаемый с точки соединения резистора 6 с обмоткой 3.Устройство работает следующим образом.Через датчик, представляющий собой резистор 16 с изменяемым сопротивлением, течет ток,...

Номер патента: 381875

Опубликовано: 01.01.1973

Авторы: Беклемищев, Бреннерман, Лебедева

МПК: G01B 7/16, G01D 5/14

Метки: параметрических, преобразователей, сигналов

...образом.На первичную обмотку трансформатора 8поступает разность напряжений, снимаемых с компенсационного преобразователя 4 и вторичной обмотки трансформатора 7, а на первичную обмотку трансформатора 9 - разность напряжений, снимаемых с преобразователя 1 и другой вторичной обмотки трансформатора , из которой вычитается входное напряжение дечителя 10381875 10 Предмет изобретения Составитель И. федороведактор Л. Василькова Текред Е. Борисова Корректо Изд. М 1522 Тирак 755 делам изобретений и открытий при Сове Москва, Ж, Раушская паб. д. 415 аказ 2146/5Ц 11 ИИПИ Комитет Подписное1 ипистров С С Типография, пр. Сапунова, 2 Резистор 3 и коэффициент передачи трансформатора 7 подбираются так, чтобы эти разности напряжений в исходном состоянии...

Номер патента: 370481

Опубликовано: 01.01.1973

Автор: Бреннерман

МПК: G01K 7/10

Метки: температуры

...преобразователя 3. Выход дополнительного модулятора через регулируемый делитель напряжения Лз, Яз подсоединен ко входу усилителя переменного тока последовагельно с выходом основного модулятора. Обмотки трансформаторов изолированы одна от другой электростатическими экранами, К входным клеммам усилителя постоянного тока подключены дополнительные конденсаторы Сз, С 4, связанные с корпусом через транзисторные ключи Кз, К;. На чертеже условно в виде сосредоточенпых параметров показаны сопротивления термоэлектродов Л и Йэз, сопротивления соеди. нительной линии Р емкости и сопротивления утечки соединительной линии С,. Су РЙз, а также источник напряжения У, соответствующий разности потенциалов точек зазем. ления термопары и корпуса.До начала...

Номер патента: 392416

Опубликовано: 01.01.1973

Авторы: Бреннерман, Волобуев, Калинкин

МПК: G01R 19/22

Метки: измерительный

...трансформатора подключена к усилителю переменного тока, соединенного через демодулятор с усилителем постоянного тока, подключенного к модулятору, соединенному с первичной обмоткой разделительного трансформатора.Точность измерения этих измерительных преобразователей в основном определяется точностью элементов узла гальванического разделения. Однако для уменьшения погрешности, вносимой демодулятором узла гальванического разделения, приходится повышать уровень детектируемого сигнала.1 роме того, разделительный трансформатор нагружен на делитель напряжения и на межвитковую емкость вторичной обмотки, которая при достаточно большом количестве витков сравнительно велика. При изменении входного сигнала изменяется коэффициент передачи...

Номер патента: 344262

Опубликовано: 01.01.1972

Авторы: Беклемищев, Бреннерман

МПК: G01B 7/16, G01D 5/14

Метки: бесконтактное, тензометрическое

...тока, выход которого связан со вторым вхо дом усилителя 10 переменного тока нуль-органа.Устройство работает следующим образом,Прямоугольное напряжение разбалацса измерительного моста 1 поступает на вход нуль органа т, куда подается компенсирующееэталонное напряжение прямоугольной формы с делителя напряжения 2. Разность между компенсирующцм и измеряемым напряжениями усиливается предварительным усилите лем 5 постоянного тока.В течение первого полупериода открытключ 8, на конденсаторе б запоминается выходное напряжение, соответствующсе моменту времени 1 В конце второго полуперцода 30 кратковременно замыкается кл 1 о0 и на пер 344262вый вход усилителя 10 переменного тока подается разность между напряжением ца конденсаторе,...

Номер патента: 294108

Опубликовано: 01.01.1971

Авторы: Беклемищев, Бреннерман, Лебедева, Цифровой

МПК: G01R 13/02, G01R 17/10

Метки: 294108

...н не требует отдельного управления. дмет о ор етен и я мост, цепь правл итель,мерительную нуль-орган,0 лельный де Изобретение относится к электроизмерительной технике, а именно к цифровым мостам для измерения сопротивления, в частности приращения сопротивления, и может быть использовано для измерения деформаций с помощью тензометров или для измерения температур с помощью термосопротивлений.Известны цифровые мосты, содержащие мо. стовую измерительную цепь, нуль-орган, управляющее устройство и параллельный дели тель.Предлагаемый цифровой мост имеет меньшую нелинейность, в частности при измерении приращения сопротивлений, благодаря тому, что в нем между вершиной диагонали питания 1 мостовой цепи, не соединенной с датчиком, и общей...
