Магнитный статический триггер

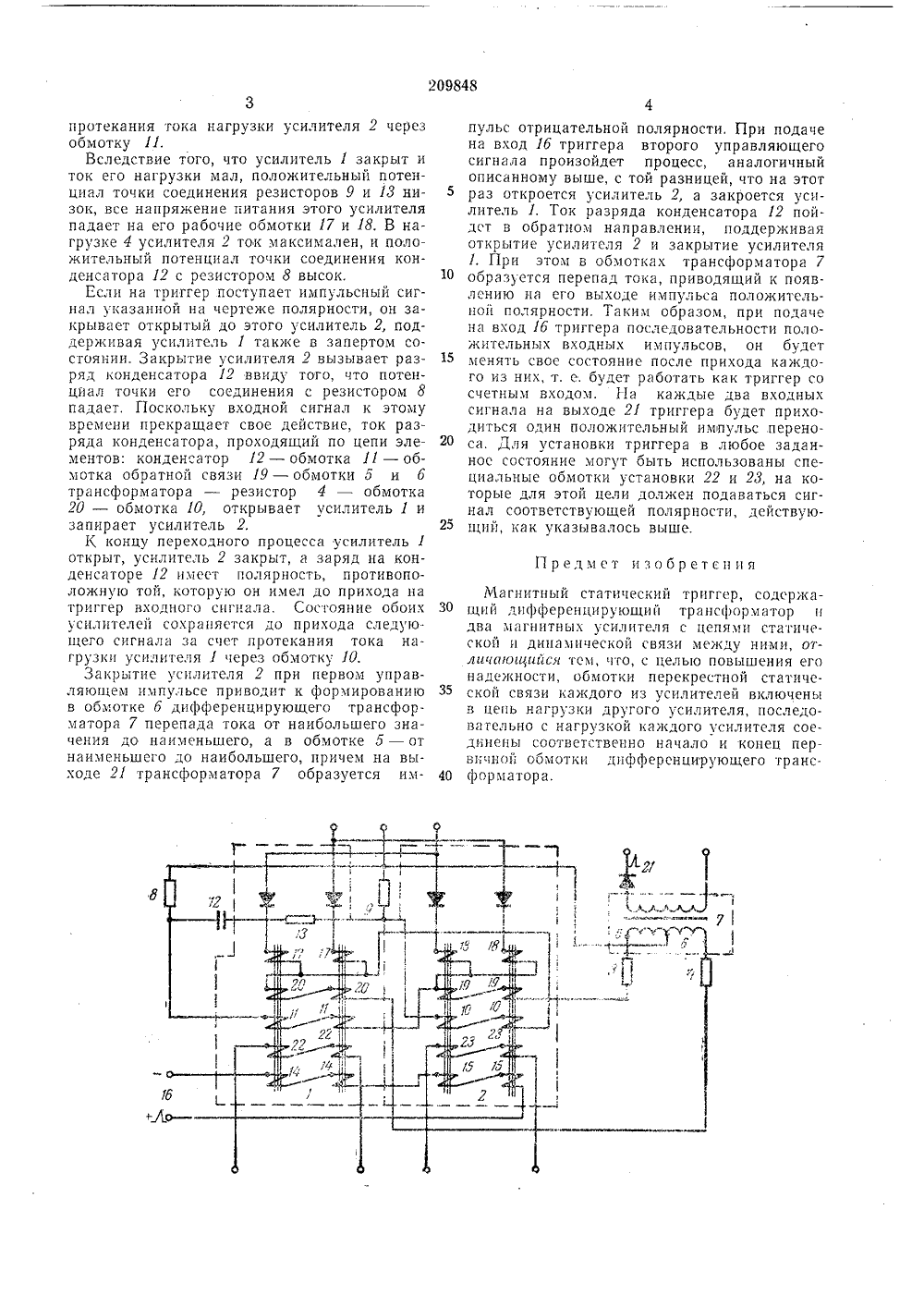

2 О 9848 О Л И С А Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюэ Советских Социалистических РеспубликКомитет по релам изобретений и открытий при Совете Министров СССРАвторыизобретения И. Нейштадт и С. И, Меер витель АГНИТНЫЙ СТАТИЧЕСКИЙ ТРИГГЕ агнитные статичес дифференцирующи магнитных усилит и динамической с е триггертрансфо я с цепям зи меж ключены так, вызывает заткрытии друмеется также й связи, со- балластного 16 МУ 1 и 2 что сигнал же, вызываетрте ля им азом триггера отсутабочие обмотки ания ток в наследствие неизаком-то из них, 2, ток будет наителе 1. Вследекрестной связи ет ответвляться и усилителя 1 в ротекающий по закрыть усили ток будет напервый момент итель 1 за счет дного процесса ус силитель 2 откры Известны м ки ы,содержащие й Рматор и два ел истатической вя дуними.Предложенный триггер отличается от известных тем, что в нем обмотки перекрестнойстатической связи каждого из усилителейвключены в цепь нагрузки другого усилителя,последовательно с нагрузкой каждого усилителя соединены соответственно начало и конец первичной обмотки дифференцирующеготрансформатора. Это позволяет увеличить егонадежность,1-1 а чертеже приведена принципиальнаясхема триггера, Триггер состоит из двух магнитных усилителей (МУ) 1 и 2, работающихв режиме глубокой положительной обратнойсвязи. Вследствие этого каждый усилительимеет два устойчивых состояния: открыто - когда ток в нагрузке максимален и закрыто - когда ток в нагрузке мал. Цепь нагрузки каждого МУ состоит из двух параллельных ветвей. В одну ветвь входит балластный резистор 3 или 4 и одна из половин 6или 6 первичной обмотки дифференцирующего трансформатора 7. Другую ветвь составляют балластное сопротивление 8 или 9 иобмотка перекрестной связи другого МУ 1 Оили 11. Обмотки перекрестной связи вчто ток, протекающий по ним,крытие одного усилителя при огого и наоборот. В триггере ицепь динамической перекрестностоящая из конденсатора 12 исопротивления 18.Управляющие обмотки 14 исоединены последовательно такна входе 16, указанном на чезакрытие открытого усилитеРаботает триггер следующ Пусть сигнал на входе 16 15 ствует. Тогда при подаче на р 17 и 18 МУ напряжения пит грузках начнет нарастать. В бежной асимметрии МУ в к пусть, например, в усилителе 20 растать быстрее, чем в усил ствие этого в обмотку 11 пер из нагрузки усилителя 2 буд больший ток, чем из нагрузк обмотку 10. Так как ток, п 25 обмоткам 10 и 11, стремится тель, то в нагрузке усилителя растать еще медленнее, чем в после включения. В конце перехо 30 оудет закрыт, а упротекания тока нагрузки усилителя 2 через обмотку 11.Вследствие того, что усилитель 1 закрыт и ток его нагрузки мал, положительный потенциал точки соединения резисторов 9 и И низок, все напряжение питания этого усилителя падает на его рабочие обмотки 17 и 18. В нагрузке 4 усилителя 2 ток максимален, и положительный потенциал точки соединения конденсатора 12 с резистором 8 высок.Если на триггер поступает импульсный сигнал указанной на чертеже полярности, он закрывает открытый до этого усилитель 2, поддерживая усилитель 1 также в запертом состоянии. Закрытие усилителя 2 вызывает разряд конденсатора 12 ввиду того, что потенциал точки его соединения с резистором 8 падает. Поскольку входной сигнал к этому времени прекращает свое действие, ток разряда конденсатора, проходящий по цепи элементов: конденсатор 12 - обмотка 11 - обмотка обратной связи 19 - обмотки 5 и б трансформатора - резистор 4 - обмотка 20 - обмотка 10, открывает усилитель 1 и запирает усилитель 2.К концу переходного процесса усилитель 1 открыт, усилитель 2 закрыт, а заряд на конденсаторе 12 имеет полярность, противоположную той, которую он имел до прихода на триггер входного сигналя. Состояние обоих усилителей сохраняется до прихода следующего сигналя за счет протекания тока нагрузки усилителя 1 через обмотку 10.Закрытие усилителя 2 при первом управляющем импульсе приводит к формированию в обмотке б дифференцирующего трансформатора 7 перепада тока от наибольшего значения до наименьшего, а в обмотке 5 - от наименьшего до наибольшего, причем на выходе 21 трансформатора 7 образуется импульс отрицательной полярности. При подаче на вход 1 б триггера второго управляющего сигнала произойдет процесс, аналогичный описанному выше, с той разницей, что на этот раз откроется усилитель 2, а закроется усилитель 1. Ток разряда конденсатора 12 пойдет в обратном направлении, поддерживая открытие усилителя 2 и закрытие усилителя 1. При этом в обмотках трансформатора10 образуется перепад тока, приводящий к появлению на его выходе импульса положительной полярности. Таким образом, при подаче на вход 1 б триггера последовательности положительных входных импульсов, он будет менять свое состояние после прихода каждого из них, т. е. будет работать как триггер со счетным входом. На каждые два входных сигнала на выходе 21 триггера будет приходиться один положительный импульс перенося. Для установки триггера в любое заданнос состояние могут быть использованы специальные обмотки установки 22 и 23, на которые для этой цели должен подаваться сигнал соответствующей полярности, действую щий, как указывалось выше. Предмет и зобретсн ияМагнитный статический триггер, содержаЗ 0 щий дифференцирующий трансформатор идва магнитных усилителя с цепями статической и динамической связи между ними, отличающийся тем, что, с целью повышения его надежности, обмотки перекрестной статичеЗ ской связи каждого из усилителей включеныв цепь нагрузки другого усилителя, последовательно с нягрузкои каждого ъсилителя соединены соответственно начало и конец первичной обмотки дифференцирующего транс форматора,
