Номер патента: 1731204

Опубликовано: 07.05.1992

Авторы: Горский, Нестерук, Нетребенко

МПК: A61C 3/16

Метки: коронок, разрезания, щипцы

...Б ножа 1 и рукояткой Г, ручку 3 с опорной площадкой Д и рукояткой Г, прижимной винт 4.Съемный нож 1 выполнен в виде цилиндра, на концах которого расположено по одной рабочей части, ширина ее равна диаметру основания.В основании острого угла рабочей части, имеющей форму клина, параллельно продольной оси основания имеется одна режущая кромка А (А). На продолжении режущей кромки А(А) расположен паз 6 с лавно увеличивающейся глубиной в сторону прогийойбйокного кОнце ножа 1, й задняя грань Б рабочей части ножа скруглена, Кон" струкция узла крепления Б ножа 1 позволяет скрыть неработающую режущую кромку (А).Щипцы работаот следующим образом.Вставляют съемный нож 1 в узел крепления Б, выставляют его по высоте коронки и фиксируют в этом...

Номер патента: 875214

Опубликовано: 30.11.1989

Авторы: Нетребенко, Петров, Токарь

МПК: G01D 5/245

Метки: перемещений, цифрового

...цепь 2, частотный селектор 3, состоящий из фильтра4 и коипаратора 5, двухвходовые элементы:И 6 и 7, синхронизируемый ВЯтриггер 8, синхронизируемый Э-триггер 9, реверсивный счетчик 10, включающий в себя два мпадших разряда реверсивного счетчика 11, двухвходовыеэлементы ИЛИ 12 и 13 и старшие разряды реверсивного счетчика 14, трехвходовые элементы И 15 и 16, входныешины 17 н 18 устройства,Устройство для цифрового измере, ния перемещений работает следующимобразом. На входные шины 17 и 18 устройства поступают два прямоугольных сигна" ла, сдвинутые по Фазе .в зависимости от направления перемещения на х 90На вход частотного селектора 3 с, выхода дифференцирующей цепи 2 йоступают импульсы с частотой, пропор5 8.752циональной абсолютной величине...

Номер патента: 1232958

Опубликовано: 23.05.1986

Автор: Нетребенко

МПК: G01K 7/00

Метки: температуры

...датчики 1 температуры, выполненные, например, в 1 Овиде мостовых резистивных схеми подключенные к первым входам суммирующих усилителей 2, Выходы последних подсоединены ко входам коммутатора 3, выход которого подключен 15к первому входу нуль-органа 4, второй вход которого подключен к общейшине устройства, а выход - ко входу .преобразователя 5 код-.напряжение,и является выходом устройства. Мостовые резистивные схемы подключенык источнику питания переменного токачерез разделительные трансформаторы6. Выход преобразоватепя 5 код-напряжение подключен ко вторым входам суммирующих усилителей 2, в частном случае - к резисторам 7, Кроме того,для уменьшения взаимного влиянияканалов выход преобразователя 5 коднапряжение может быть подключен ко...

Номер патента: 944117

Опубликовано: 15.07.1982

Авторы: Беляцкий, Нетребенко, Толмачев

МПК: H04B 3/36

Метки: бинарных, регенератор, сигналов

...питания, блок 8 синхронизации, фильтр 9низкой частоты, выпрямитель 10, полосовой Фильтр 11, фазовращатель 12и блок 13 формирования тактовых импульсов.Устройство работает следующим образом.Входной сигнал, подлежащий регенерации, поступает на вход усилителяограничителя 1, который компенсируетзатухание на линии связи. С выходаусилителя 1 сигнал поступает, параллельно на интегратор 4 и в блок 8 1 4синхронизации, конкретно на вход фильтра 9 низкой частоты, Интегратор 4 принимает решение о знаке вход ного сигнала, а такне производит оптимальное сравнение энергий сигнала и помехи на выходе усилителя-ограничителя, Сигнал на выходе интегратора 4 представляет собой последовательность импульсов различной полярности, причем число подряд следующих...

Номер патента: 718858

Опубликовано: 29.02.1980

Авторы: Колочков, Нетребенко

МПК: G11B 11/00

Метки: восстановления, записи, информации, механической

...с входом аппарата записи, например магнитофона 7, Записываемая информация контролируется при помощи головных телефонов 8 оператором 9, который управляет блоком 4 синхронизации звукоснимателей,718858 Составитель В, МусаэлянРедактор Т. Рыбалова Техред А, Камышникова Корректор Т. Трушкина Заказ 129/8 Изд Мо 184 Тираж б 73 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 Работает описанное устройство следующим образом, Образцы грампластинок, напечатанных с одной матрицы, подлежащие восстановлению, устанавливают в блок воспроизведения 1, Система дисков с грампластинками приводится во вращение электродвигателем 2.Воспроизведение записи с...

Номер патента: 563972

Опубликовано: 05.07.1977

Авторы: Журин, Иноземцев, Константинов, Лагунов, Нетребенко, Финатов, Шерман

МПК: A61D 7/00

Метки: автоматический, вакционатор

...а механизм установки дозы выполнен в виде винта, установленного за рычагом. Автоматический вакцинатор состоит изшприца 1, рычага 2, установленного заштоком шприца и взаимодействуюшего спружинным накопителем механической энергии 3 и электромагнитным толкателем 4,и механизма установки дозы, выполненногов виде винта 5, установленного за рычагом 2,Автоматический вакцинатор используютследуюшим образом,Перед вакцинацией животных, преимущественно цыплят, винт 5 переводят в соответствующее необходимому количествупрепарата для инъекции положение. Затемвключают электромагнитный толкатель 4,вследствие чего рычаг 2 сжимает пружинный накопитель механической энергии 3,а шток шприца 1 совершает обратный ход,и происходит заполнение шприца 1...

Номер патента: 447841

Опубликовано: 25.10.1974

Авторы: Константинов, Нетребенко

МПК: H03K 17/60

Метки: переключатель

...предлагаемого переключателя.Он содержит основные трайзисторы 1 и 2, между базами которых включен транзистор 3. База тран2зистора заземлена. Резистор 4 слу- жит для надежного запирания мзистора 1, а резистор б подключается к источнику коммутирующего сигналаПри йодаче на управляющий вход (резистор 5) положительного напряжения транзистор 2 находится в отк рытом состоянии, а транзистор 3 в закрытом, причем транзистор 1 также закрыт. управляющий ток через резистор 5 течет в базу транзистора 2. Выход переключателя в данном положении подключен к общей шине устройства.При подаче на управляющий вход переключателя отрицательного напряжения транзисторы Х и 3 открываются, а транзистор 2 закрывается. Практически весь управляющий ток при этом течет...

Номер патента: 439018

Опубликовано: 05.08.1974

Авторы: Константинов, Нетребенко, Новикова

МПК: G11C 23/00

Метки: запоминающий, регистр

...на чертеже) разряды. К сеткам тира- тронов 1 и 4 через конденсаторы подключена входная шина 7, на которую поступают импульсы, соответствующие нулям в принимаемой двоичной информации. К сеткам тиратронов 2 и 5 подключена входная шина 8, импульсы на которой соответствуют единицам впринимаемой информации.Резисторы подготовки 9 и 10 в сеточныхцепях тиратронов 4 и 5 подключены к выхо 5 ду предыдущего разряда - к общему катодному резистору 3. Аналогично включены резисторы подготовки следующих разрядов. Резисторы подготовки 11 и 12 первого разрядаподключены к источнику постоянного смеще 10 ния,Работает устройство следующим образом,Информация поступает на входные шинырегистра в последовательном коде так, что вкаждом такте импульс поступает...

Номер патента: 382010

Опубликовано: 01.01.1973

Автор: Нетребенко

МПК: G01R 17/20

Метки: компенсатор, прямоугольно-координатный, цифровой

...ство ) переключатель теля компецсируюшслв;и ак)щее устроиство элементов должно соеспечпваюций прецеОе сопротц лсци(. ДГ 5 упрощешя коцструкцки В пред(ГГ)емом компсцсаторе (разосдвигаюцГРР устройство 20 например )(С-цепь, подсоединено к вьхолу леГцпеля идпряжешя, а переключатель установлен в выхолноц цепи фазосдвигающего устройства. 1-1 еобхо;Гимость в упомянутом выше ; си,ите.,Р Отсутствует, та (Як Рго 1 толь Вы полцяет усилитель пуль-органа, который лол- ЖСЦ ЦМРТЬ 31 СОКООМИ 1 И ВХО;.113 черте)кс цре;сгавлеца блок-схе)иа оп:1- (чц)демого компецсаторд, содержащего цсточццкПзРр 5 РОГО сцисоидальцОГО идцр 515 ке-:10 Ц Ц 51,(1Х -и1 В 31 С Ц И 51, В К (1 10Д 10 Ц1 1 13 С Р О 51 11,1-ОР 1 П(т 1)01 ст 130, У Р 313 л 5110 иР( 1 Г 110 Я- ми...

Номер патента: 221771

Опубликовано: 01.01.1968

Автор: Нетребенко

МПК: G05F 3/08, H02M 3/06

Метки: 221771

...Известны устроиства для стабилизации входной проводимости цифрового делителя напряжения, построенного по способу параллельного соединения разрядов, содержащие усилитель с параллельной отрицательной обратной связью.Предложенное устройство отличается от известных тем, что оно содержит дополнительный цифровой делитель напряжения, нулевая входная шина которого совместно с нулевой шиной основного делителя и соответствующим полюсом базисного источника соединена с одной из выходных клемм усилителя. Вторая выходная клемма усилителя через резистор соединена с единичной входной шиной основного делителя, подключенной непосредственно к единичному полюсу базисного источника и к одной из входных клемм усилителя. Вторая входная клемма усилителя...

Номер патента: 211153

Опубликовано: 01.01.1968

Авторы: Константинов, Нетребенко

МПК: H03K 9/02

Метки: амплитуды, напряжение, периодического, сигнала

...запоминающую ячейку 4, вход которой соединен с выходом усилителя 1, а выход - с его входом через резистор 5, и управляемый ключ б, полюсы которого соединены соответственно с выходом повторителя напряжения и со входом усилителя через резистор 7.Схема работает следующим образом.Входной синусоидальный сигнал подается в точку 8 схемы, выходной - снимается с точки 9. Основная ячейка 2 запоминает положительное напряжение, соответствующее отрицательному полупериоду измеряемого напряжения (или тока), Вспомогательная ячейка 4 запоминает отрицательное напряжение, соответствующее положительному полупериоду измеряемого напряжения. В моменты, соответствующие положительным полупериодам на входе, ключ б разомкнут, и основная запоминающая ячейка 2 на...

Номер патента: 206357

Опубликовано: 01.01.1967

Авторы: Константинов, Нетребенко

МПК: H03M 1/24

Метки: дифференциалыютрансфор1паторньх, ферродинамическихдатчиков

...20 первичная обмотка дифференциально-трансфорхЯторнОГО 1 фсрродинах 1 Псекод) датчика сосдинена послс 10 вятсльно с первичной Оом 01- кой трансформ.:,тора. Известны преобразователи для дифференциально-трансформаторных или ферродинамических датчиков с цифровым кодирующим выходох 1, содержащие Один из указанных дггт 1 П- кОВ, цифровой автоматический потенциозст)к трансформатор и выпрямитель опорного няпрякс 1 ия, питаемый От этОГО транс(рорм 1 тора.Предложенное устройство отличается тем, что, с целью исключения влияния нссгабигьности питающего напряжения и темпсратуры, перви няя 0 бхОтка диффе 1 енцие 1 льно-т 1 янс- форматорнОГО (фсрродинявиеского) датИ(г соединена последовательно с псрвичной обмоткой...

Номер патента: 192289

Опубликовано: 01.01.1967

Авторы: Константинов, Нетребенко

МПК: G01R 17/06

Метки: измерительный, мост, статическим, уравновешиванием

...мостовой цепи, а выход - к одному из ее сопротивлений, отличающийся тем, что, с целью обеспечения его работоспособности при питании одиночными короткими импульсами или импульсами с большой скважностью, выход усили теля подсоединен к упомянутому сопротивлению через диодно-емкостную запоминающую ячейку. зИзвестны измерительные мосты со статическим уравновешиванием, содержащие мостовую измерительную цепь и усилитель, вход которого подключен к измерительной диагонали мостовой цепи, а выход - к одному из ее сопротивлений.Описываемый мост отличается тем, что выход усилителя подсоединен к одному из сопротивлений мостовой цепи через диодно-емкостную запоминающую ячейку, благодаря чему ооеспечивается его работоспособность при питании...

Номер патента: 181169

Опубликовано: 01.01.1966

Автор: Нетребенко

МПК: G05B 13/02

Метки: указатель, экстремума

...сбор ной связи включе базой. спстельной ичао- овней емумабщейтриодцельюпаитран ме- брат- енной Заявлено 20,1,1964 ( 876 Опубликовано 15,1 К 1966. Известны указатели экстремума, содеряащие систему усилителей с общей шиной отрицательной обратной связи. Кроме того, известны собирающие цепи, в которых в качестве диодов использованы промежутки эмиттер - база полупроводниковых триодов.Предложенное устройство отличается тем, что между выходом сборки и общей шиной обратной связи включен транзистор с заземленной базой.Такое включение позволяет поддерживать постоянным напряжение на выходе собирающей цепи и обеспечивает усиление, необходимое для точной отработки величины экстремума,На чертеже дана схема указателя экстремума.Выход собирающей цепи...

Номер патента: 183475

Опубликовано: 01.01.1966

Авторы: Барашко, Всес, Нетребенко

МПК: G11C 27/00

Метки: указатель, экстремума

...усилителях постоянного тока, каждый из которых имеет самостоятельную запоминающую ячейку релейно-емкостного типа, включенную между выходом усилителя и сопротивлением отрицательной обратной связи.Предложенное устройство отличается тем, что оно имеет одну общую запоминающую ячейку диодно-емкостного типа, включенную между диодной сборкой, объединяющей выходы усилителей, и сопротивлениями отрицательной обратной связи.Это позволяет упростить устройство при сохранении повышенной точности запоминания,На чертеже изображена блок-схема устр а Она содержит усилители ка, сопротивления 2 отриц связи, диодную сборку 3 и общую запоминающую яч Указатель экстремума, содержащий тели постоянного тока, выходы которь единены диодной сборкой, отличающий что,...

Номер патента: 176717

Опубликовано: 01.01.1965

Автор: Нетребенко

МПК: G06G 7/12

Метки: выделения, сигнала, экстремального

...меняют знак сигнала),Для выделения максимального из входных напряжений достаточно диоды 2 в диодной сборке включить наоборот. При сравнении сигналов, заданных в виде токов, токи подаются прямо на входы усилителей, минуя входные сопротивления.Работа схемы, показанной на чертеже, основана на том, что все усилители, кроме того, на 5 вход которого подан в данный момент экстремальный сигнал, находятся в состоянии глубокой перекомпенсации. Выходные напряжения этих усилителей резко отличаются от выходного напряжения усилителя, на вход ко торого подается экстремальный сигнал. Этотединственный усилитель работает подобно обычному операционному усилителю, а остальные благодаря перекомпенсации попадают на один из крайних участков характеристики...

Номер патента: 145661

Опубликовано: 01.01.1962

Автор: Нетребенко

МПК: G01R 17/02, G01R 17/20

Метки: амплитуды, переменного

...в положение недо- компенсации, не изменится.В другом случае, показанном на графике б, величина уравновешивающего напряжения больше амплитудного значения входного напряжения, т. е, имеет место перекомпенсация, и запоминающая ячейка переведется в новое состояние отрицательным импульсом, который изображен на графике заштрихованной площадкой, расположенной между прямой Е и вершиной кривой ЕПри новом способе измерения запоминающая ячейка настраивается так, что перед включением нуль-органа, она приводится в положение, соответствующее перекомпенсации.После включения нуль-органа в случае недокомпенсации, положительные импульсы, изображенные на графике в в виде зачерненных вершин синусоиды, переводят запоминающую ячейку в состояние недо-...

Номер патента: 132713

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: G01R 17/06

Метки: двухпозиционными, измерительных, ключами, компенсатора, цепей, цифрового

Номер патента: 129744

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: G01R 13/02, G01R 17/06

Метки: десятичное, уравновешивающее

...проти 11 енио лскялы, соотвстствукппсй данно)у реле, и уп;)являОщ.1. , злект 1)ичсскими Т 1 спя 1 приводов 1 НЯГОвы . псрсклОчятслс 1. В состав кя)Иди 1 декяды вислтся сои)отивление, чная)являе)Ос с помоц 1110 з 1 с"- тро)ск 1 цическс:го )слс, которое сраз же после пс 1)скопенса(1 ци сряб)- тываст и устрцяет пс;)екомпенсацию в данной декаде. Это жс рсл.МОЖНО ИСПОЛЬЗОВатЬ дЛя ВКЛЮЧЕНИЯ ООМОтКИ ШаГОВОГО ПЕрЕКЛОтсЛя слсчуюгцей И(калы и отключения обмотки переключателя уже отработавшей дс калы. Число декад может быть любымВ пер.Ой лекаде имеется очна секция, управляемая ко:1 т 1(тя)11) слс 6, и во сс мь С 1 Ли де зятьсекций, упря вляе. ык ц 1 стк ОЙ П 1 Я ГОю Гф2 М 12(3744 псрск,:почитсяя 3. Бо вторОЙ д(.1(ад( акжс Одн) Оскцня м:1...

Номер патента: 128937

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: G01R 17/10

Метки: мост, переменного, электрический

...в об)ъ(отке которых поступают ключаО(цие сигне(лы с)т источник(1 и;(тя 1 Ия и ьпсгиочающие сиИя,ь в сгучас переколпе 3 сации) от нуль-о 1)ганя. П рсдмст изобрстспия Комитет по делам изобретений и открытий при Совете Министров СССР Редактор В, М. паркес Гр, 95Ип(1)орз(ациоипо-издатесп с(ОИ( отдел.С)Ггъсч О,) 7 и. л. Зак. 4610 Под. к печ. 1 Лг.Тираж 1000 Цспа 26 коп. Гипогрфи Комсета по делам изобрс(енй и открытий пр Сове(е Л 1 п 3 стро(3 СССР Москва, Петровка, 14.1. Згектричссси мост псрсмс(и(ого токи с раздельным уряиосии(3 анис.1 состя,151101 пх из:3(срясмо(О СОпроти 3 лс:(ия, О т л и ч я 1 О и 1 и й с я тем, что, с целью упрошсня схемы моста, нем в качестве смсж- НЫХ ПСРЕ(ЕИИЫХ ПЛст 1 ИРИ)С.ИС.ИЫ Д 3(1 )(СЯЗИН(1 П:)ОВОДИМОСТСЙ, ЬПОГ(-...

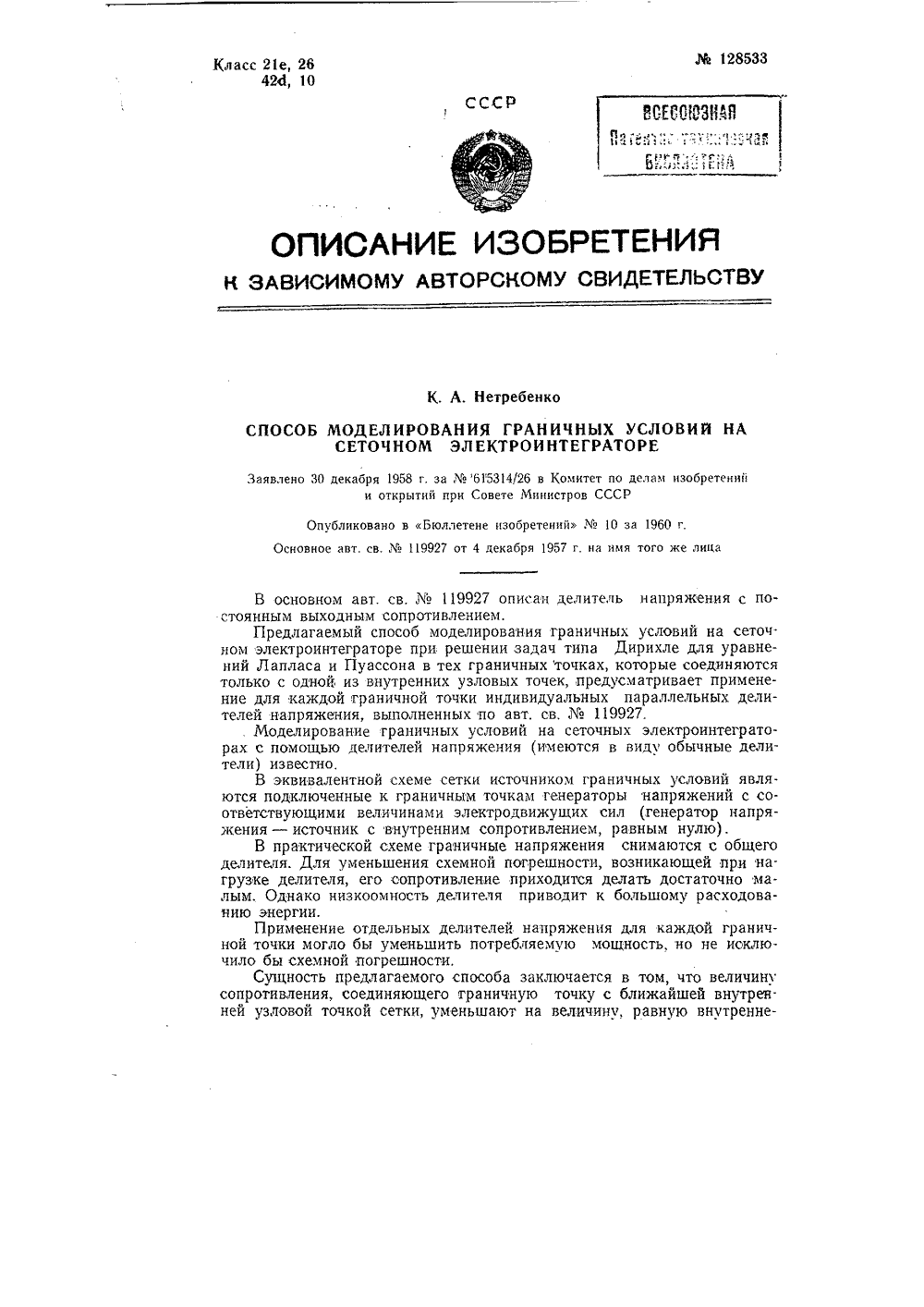

Номер патента: 128533

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: G06G 7/46

Метки: граничных, моделирования, сеточном, условий, электроинтеграторе

...снимаются с общего делителя. Для уменьшения схемной погрешности, возникающей при нагрузке делителя, его сопротивление приходится делать достаточно малым. Однако низкоомность делителя приводит к большому расходованию энергии.Применение отдельных делителей напряжения для каждой граничной точки могло бы уменьшить потребляемую мощность, но не исключило бы схемной погрешности.Сущность предлагаемого способа заключается в том, что величину сопротивления, соединяющего траничную точку с ближайшей внутренней узловой точкой сетки, уменьшают на величину, равную внутренне128533 Предмет изо бр етения Способ моделирования граничных условий на сеточном электроинтеграторе с помощью делителей напряжения по авт, св.119927, отл и ч а ю щ и й с я тем,...

Номер патента: 126524

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: H03F 1/28

Метки: автоматической, действия, нуля, подстройки, постоянного, прерывистого, усилителях

...более широкую область применения.В качестве предварительного усилителя напряжения может использоваться однокаскадный усилитель на триоде. Оконечным каскадом служит такая же триодная схема. В момент подстройки ключи П,н П, (см. чертеж) замыкаются и на емкости С, устанавливается напряжение, равное напряжению Ена аноде первой лампы при нуле на ее сетке. В промежутках между моментами подстройки емкость С, играег роль батареи, применяемой для связи между каскадами в простейших схемах усилителей постоянного напряжения. Вообще же емкость в предлагаемой схеме эквивалентна батарее с автоматической подстройкой напряжения в соответствии с вариациями напряжения Е, вызывающими дрейф нуля, В случае, необходимости, цепями подстройки можно снабдить...

Номер патента: 126191

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: G01R 17/20

Метки: автоматический, потенциометр, цифровой

...2, источник базисного напряжения 3, программиру". ющее и управляющее устройство 4 и высокочувствительное быстродействующее поляризованное реле 5 с контактом 6. Функции реле 5 может выполнять быстродействующее реле, работающее в цепи автоматической подстройки нуля нуль-органа.126191Как видно из графика (фиг. 2), измеряемое переменное напряжение Е, непосредственно уравновешивается неизменным по знаку ступенчато изменяющимся напряжением Еур. Это напряжение снимается с делителя напряжения 2 работа которого синхронизирована с измеряемым напряжением. Если, например, уравновешивающий сигнал положителен, то оценка сигнала небаланса Еь Е, ЕЕ 4 производится в положительные полупериоды измеряемого напряжения с помощью нуль-органа 1, который...

Номер патента: 126189

Опубликовано: 01.01.1960

Автор: Нетребенко

МПК: G01R 17/06

Метки: автоматический, двухпозиционными, ключами, компенсатор, цифровой

...измерительных цепей. Операции включения следующего разряда и выключения предыдущего производятся одновременно, Таким образом, результат оценки запоминается. После этого, путь сигнала через нуль-орган перекрывается, производится включение следующего разряда и, в соответствии с состоянием запоминающей ячейки, выключается предыдущий разряд. Затем снова включается нуль-орган, производится оценка новой разности, и т. д. В результате на каждый разряд как и при знакопеременном коде приходится только две операции: включение разряда и оценка разности, Однако усложнения схемы здесь не требуется.Потери времени на включение и выключение нуль-органа не проис ходит, так как и в обычных схемах нуль-орган должен периодически включаться и выключаться...

Номер патента: 122814

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G01R 15/04, G01R 15/08

Метки: делитель

...одним из полюсов источника тока, питающего делитель, С этих же подвижных контактов реле снимается также двоичный код сигнала, полученного с делителя.На чертеже представлена электрическая принципиальная схема предлагаемого делителя напряжения,На чертеже приняты следующие обозначения: Йь 7 т 2, 7 тз - сопротивления, соединенные звездой; Р Р Р, - реле, осуществляющие подключение этих сопротивлений к одному либо к другому полюсу компенсирующего источника тока И.Как видно из чертежа, цепи самоблокировки этих реле получают питание от этого же источника тока. Цепи двоичного кода сигнала подключены непосредственно между подвижными контактами реле Рь Р., Рз и одним из полюсов источника тока О.122814 ТОлькО делитель напряжения, В котором...

Номер патента: 121868

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G01R 15/04, G01R 15/08

Метки: делитель

...напряжения, позицией г, - дополнительные сопротивления. Числа 1, 2, 4 около сопротивлений г 1, г гз обозначают величины этик сопротивлений в условных единицах. Величина дополнительных сопротцвлеций и, составляет З,б условных единиц (см, фиг. 1),Выбор величин дополнительных сопротивлений производится по принципу, приведенному в авт. св.119927 так, чтобы полная проводимость декады между свободными соединенными вместе концами сопротивлений и свободным концом дополнительного сопротивления была раВна проВодимости аналогичной схемы Оез добавки. Из примера на121868 фиг, 1 видно, что полное сопротивление декады должно составлять 4 условных единицы, а дооавка - З,б условных единиц фиг. 1).На фиг. 2 та же схема изображена так, что видна...

Номер патента: 120953

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G06G 7/163

Метки: множительное, потенциометрическое

...яющихся по двоичной или к одной или другой входе устр пряже 1 зывае качест 1 тель измен емых Известны лвухкаскадные потенциометрические множительные устройства из двух делителей напряжения. Основной недостаток пх состоит в том, что вследствие неравномерной нагрузки первого каскада вторым, возникает ошибка, исключения которой затруднительно.В описываемом устройстве этот недостаток устранен применению в качестве первсго делителя напряжения звездообразного делителя дискретного действия.На чертеже изображена скелетная схема предлагаемого устройства.Входное напряжение поступает на зажимы 1 - 1 первого каскада 2 1 множительного устройства). Первый каскад 2 зыполнен в виде двух- декадного звездообразного делителя напряжения с...

Номер патента: 120367

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G06G 7/62

Метки: катушки, магнитным, модель, сердечником, электронная

...эффектов, вызываемых магнитной вязкостью, в нелинейный элемент 2, в котором моделируется Однозначная кривая намагничиваия, введены элементы, создающие Инерционность. Это инерционное звено состоит из усилителя 4, Входного нелипешгого однозначного устройства б и цепи обратной связи РвС 0, В квазистатическом режиме, т. е. при достаточно медленных процессах, характеристика иерционного звена совпадает с характеристикой нелинейного однозначного элемента 5, При повышении скорости процессов начинает оказывать влияние инерционное звено и характеристика нелинейного звена В целом изменяет,"я. При этом получают требуемый эффект, т. е, моделируется1203 бу Предмет изобретения Электронная модель катушки с магнитным сердечником по авт. св.114822,о тли ч...

Номер патента: 120262

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G01R 19/04

Метки: вольтметр, пиковый

...изи, подающей что, с целью нденсаторнойязи подклювсе элеменИзвестные в технике измерений пиковые вольтметры состоят из входного усилителя, диодно-емкостной запоминающей ячейки, катод- ного повторителя, стрелочного измерительного прибора и цепи отри"цательной обратной связи, подающей напряжение на вход усилителя.Предлагаемый вольтметр более совершенен, так как он обеспечивает повышение быстродействия схемы в период заряда конден,"аторной ячейки и увеличение точности измерений.Это достигается тем, что цепь обратной связки подключена непосредственно к стрелочному прибору и охватывает все элементы вольтметра.Прибор (см, схему) состоит из входного усилителя 1, запоминающей диодно-емкостной ячейки 2, катодного повторителя 3,...

Номер патента: 120039

Опубликовано: 01.01.1959

Автор: Нетребенко

МПК: G11B 5/48

Метки: головок, магнитных, устройства, цифрового

...шести длинам ячейки памяти. При размещении такой системы в специализированной цифровой машине для итерирования разностных уравнений, аппроксимирующих дифференциальные уровнения математической физики, достигается запись на 6 - 20 дорожках, что позволяет разбить все числовое поле ленты на вертикальные полосы по девять рядов точек в каждой полосе. При этом каждая такая полоса записывается на одну дорожку магнитной ленты последовательно строка за строкой. При итерировании информация с каждой дорожки считывается тремя магнитными головками, работающими поочередно. При перемещении ленты из одного крайнего положения в другое в арифметическое устройство последовательно вводятся приближенные значения потенциалов поля, необходимые для вычисления...
