Управляемый феррит-транзисторный генератор прямоугольных импульсов

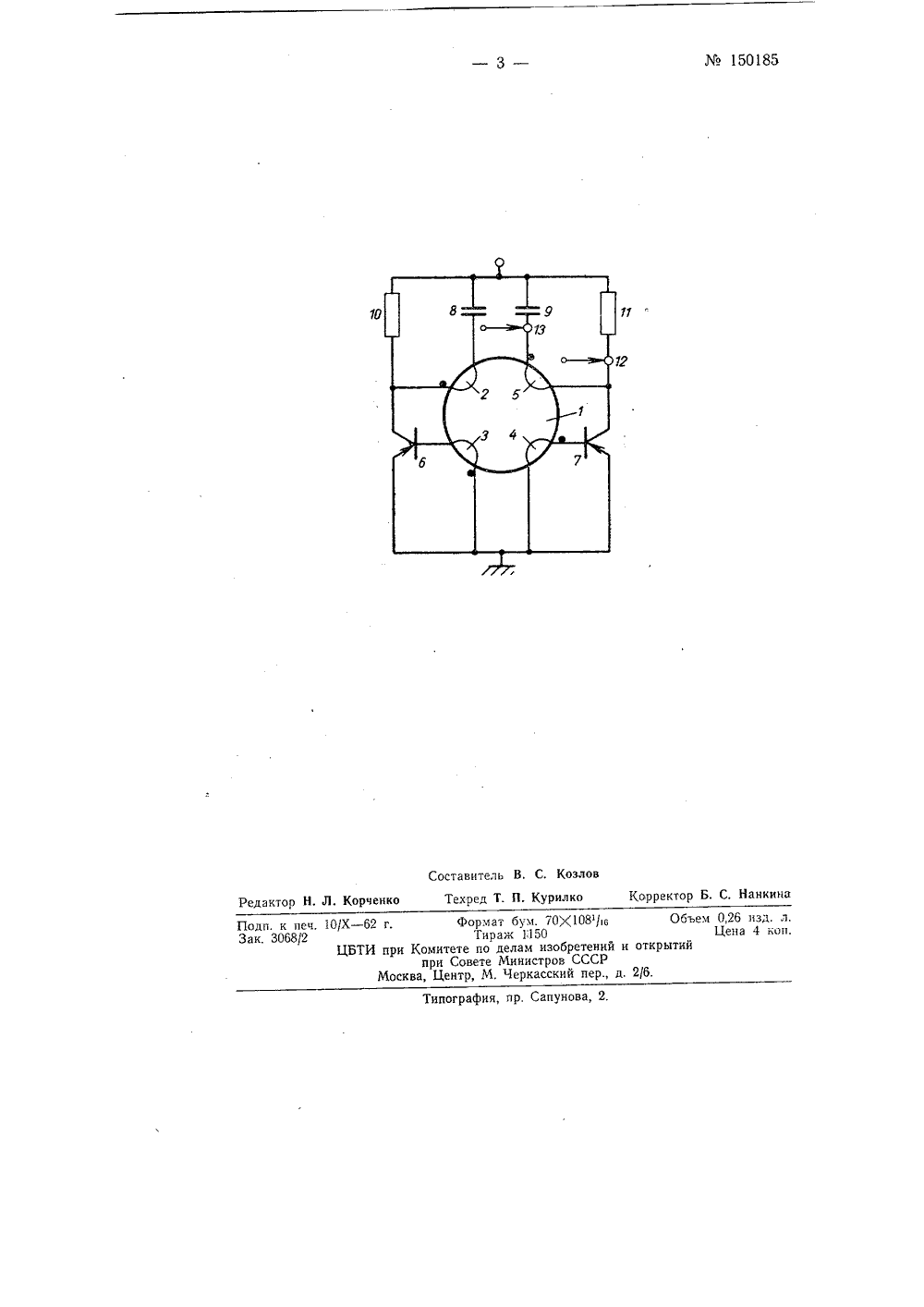

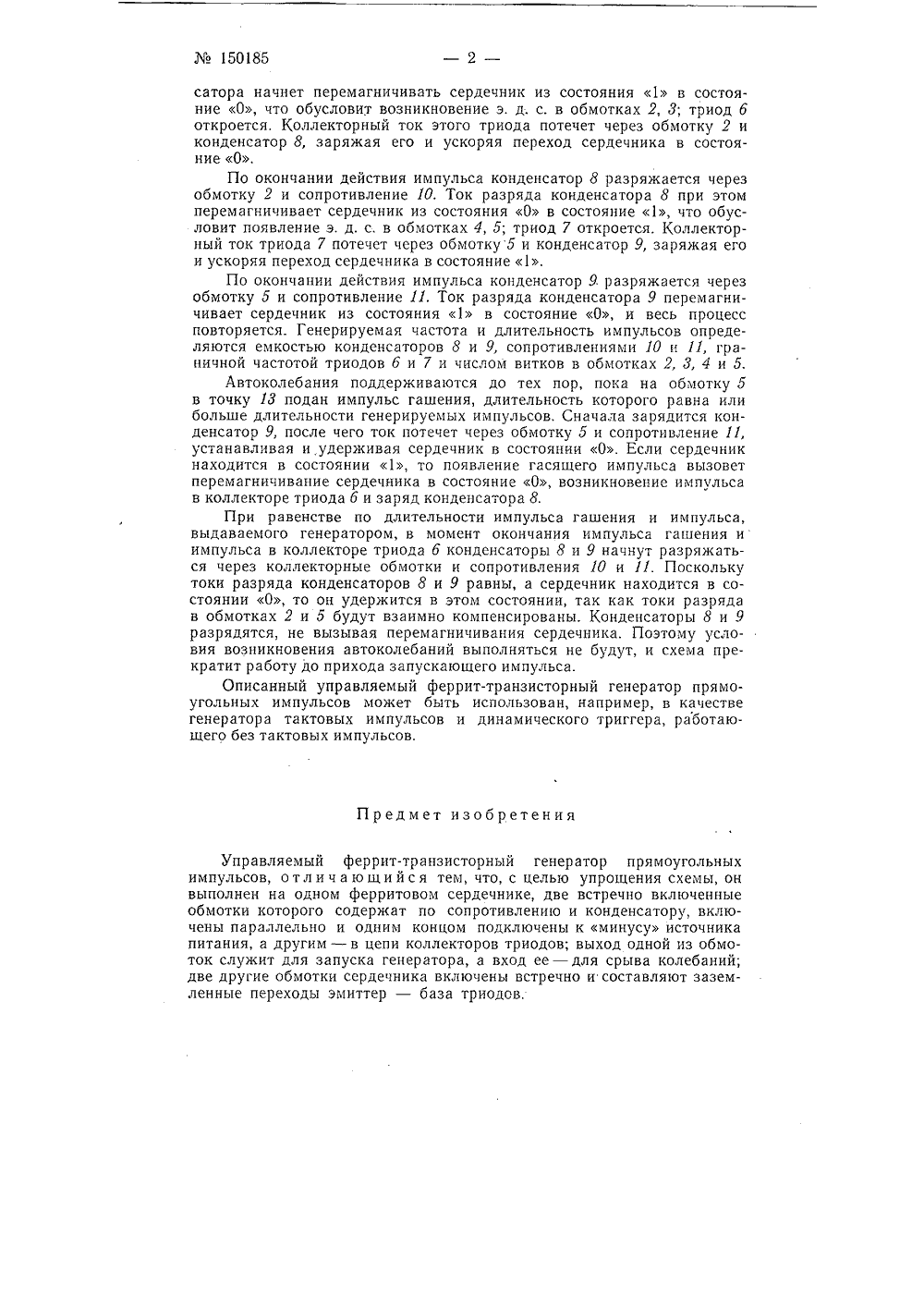

но 16 августа 1960зобретений и открытв Бюллетене изобр за676583/26й при Совете Министров Стений18 за 1962 г. Заяв в Комитет по делам ОпубликованИзвестные управляемые феррит-транзисторные генераторы прямоугольных импульсов требуют для своей работы запускающие тактовые импульсы или же имеют в схеме задающий генератор. После генератора устанавливаются элементы, через которые осуществляют управление схемой. Подобные генераторы сложны по конструкции, а частота генерирования их существенно зависит от питающего напряжения,Предлагаемый генератор для упрощения его схемы выполнен на одном ферритовом сердечнике, две встречно включенные обмотки которого содержат по сопротивлению и конденсатору, включены параллельно и одним концом подключены к минусу источника питания, а другим - в цепи коллекторов триодов. Выход одной из обмоток служит для запуска генератора, а вход ее - для срыва колебаний Две другие обмотки сердечника включены встречно и составляют заземленные переходы эмиттер - база триодов.На чертеже приведена принципиальная схема описываемого феррит-транзисторного генератора.Генератор состоит из сердечника 1 с прямоугольной петлей гистерезиса и обмотками 2, 8, 4 и б; полупроводниковых триодов б, 7; конденсаторов 8, 9 и сопротивлений 10, 11.В начальном положении триоды б, 7 закрыты, конденсаторы 8, 9 разряжены, и генератор не работает, При поступлении пускового импульса в точку 12 коллекторной обмотки триода 7 сердечник 1 устанавливается в состояние 1, так как ток сначала потечет через обмотку Б и конденсатор 9, заряжая его до амплитудного значения импульса.По окончании действия пускового импульса конденсатор 9 разряжается через обмотку б и сопротивление 11. Ток разряда этого конден150185сатора начнет перемагничивать сердечник из состояния 1 в состояние О, что обусловит возникновение э, д. с. в обмотках 2, 3; триод б откроется, Коллекторный ток этого триода потечет через обмотку 2 и конденсатор 8, заряжая его и ускоряя переход сердечника в состояние О.По окончании действия импульса конденсатор 8 разряжается через обмотку 2 и сопротивление 10. Ток разряда конденсатора 8 при этом перемагничивает сердечник из состояния О в состояние 1, что обусловит появление э, д. с, в обмотках 4, 5; триод 7 откроется. Коллекторный ток триода 7 потечет через обмотку 5 и конденсатор 9, заряжая его и ускоряя переход сердечника в состояние 1.По окончании действия импульса конденсатор 9. разряжается через обмотку 5 и сопротивление 11. Ток разряда конденсатора 9 перемагничивает сердечник из состояния 1 в состояние О, и весь процесс повторяется. Генерируемая частота и длительность импульсов определяются емкостью конденсаторов 8 и 9, сопротивлениями 10 и 11, граничной частотой триодов б и 7 и числом витков в обмотках 2, 3, 4 и 5.Автоколебания поддерживаются до тех пор, пока на обмотку 5 в точку И подан импульс гашения, длительность которого равна или больше длительности генерируемых импульсов. Сначала зарядится конденсатор 9, после чего ток потечет через обмотку 5 и сопротивление 11, устанавливая и удерживая сердечник в состоянии О. Если сердечник находится в состоянии 1, то появление гасящего импульса вызовет перемагничивание сердечника в состояние О, возникновение импульса в коллекторе триода б и заряд конденсатора 8.При равенстве по длительности импульса гашения и импульса, выдаваемого генератором, в момент окончания импульса гашения и импульса в коллекторе триода б конденсаторы 8 и 9 начнут разряжаться через коллекторные обмотки и сопротивления 10 и 11. Поскольку токи разряда конденсаторов 8 и 9 равны, а сердечник находится в состоянии О, то он удержится в этом состоянии, так как токи разряда в обмотках 2 и 5 будут взаимно компенсированы. Конденсаторы 8 и 9 разрядятся, не вызывая перемагничивания сердечника. Поэтому условия возникновения автоколебаний выполняться не будут, и схема прекратит работу до прихода запускающего импульса.Описанный управляемый феррит-транзисторный генератор прямоугольных импульсов может быть использован, например, в качестве генератора тактовых импульсов и динамического триггера, работающего без тактовых импульсов,Предмет изобретенияУправляемый феррит-транзисторный генератор прямоугольных импульсов, о т л и ч а ю щ и й с я тем, что, с целью упрощения схемы, он выполнен на одном ферритовом сердечнике, две встречно включенные обмотки которого содержат по сопротивлению и конденсатору, включены параллельно и одним концом подключены к минусу источника питания, а другим - в цепи коллекторов триодов; выход одной из обмоток служит для запуска генератора, а вход ее - для срыва колебаний; две другие обмотки сердечника включены встречно и составляют заземленные переходы эмиттер - база триодов,тор Б. С, Нанкина ак ъем 0,26 изд. л Цена 4 коп ткрыти Моск одп. к печ. 10/Х - 62ак. 3068/2ЦБТИ Формат бум. 70)(108/и Тираж 1150 Комитете по делам изобретений и при Совете Министров СССР ва, Центр, М. Черкасский пер., д.
