Генератор прямоугольных импульсов

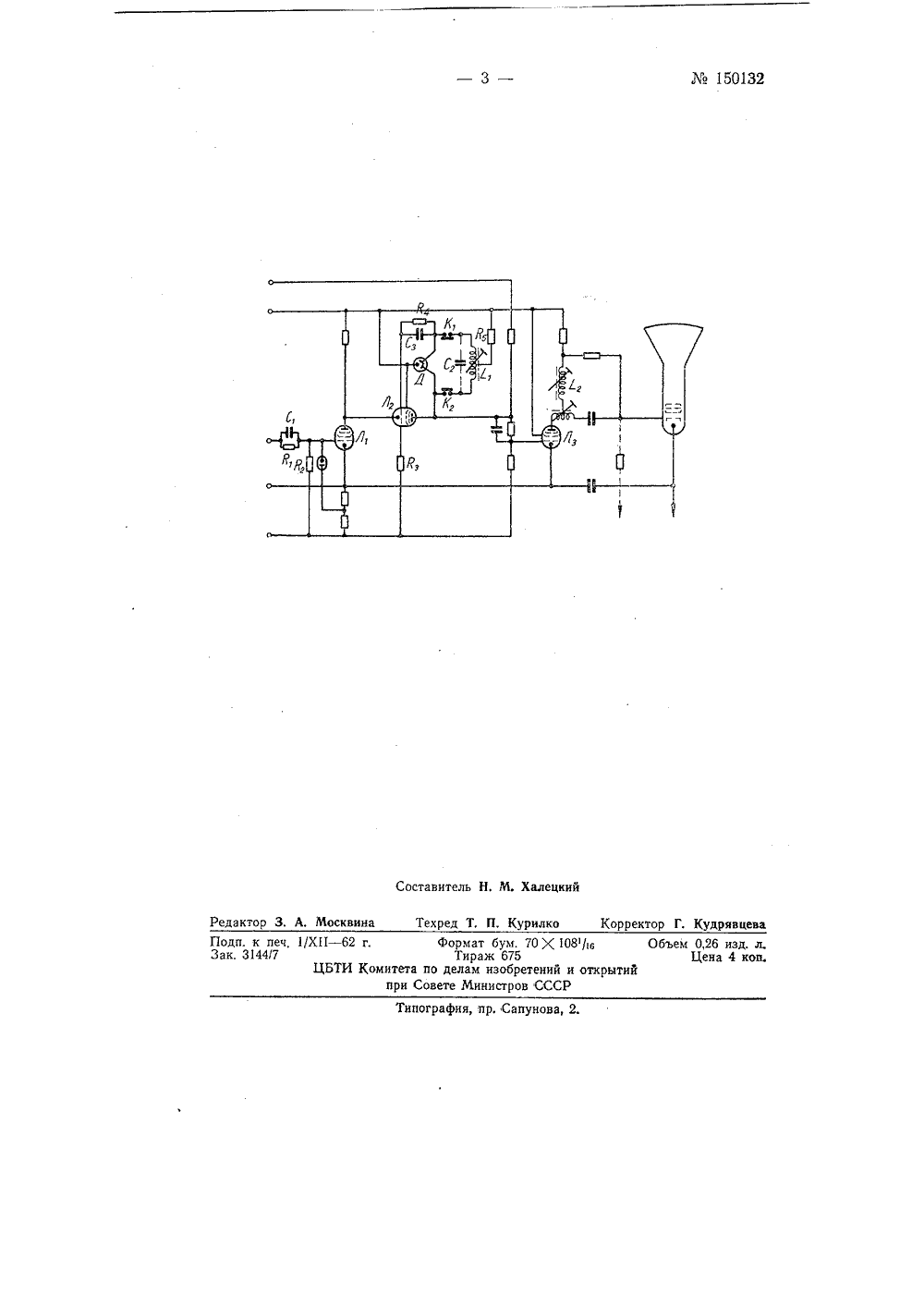

150132 СССР ИСАНИЕ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТ 8 У исная группаИн Ку Германская Демоостране рт Шепсратическая еспубли НЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬ 72814726Совете Министров С18 за 1962 г. 961 г. за крытий и Заявлено 26 апре Комитет по делам изобретений Опубликовано в Бюллетне изобретени льсов, служащие для ления запускающих имонтуром ударного возльной обратной связью, ударного возбуждения, сов, Такие генераторыгенерируемых импульИзвестные генераторы прямоугольных имп получения меток времени, содержат каскад ус пульсов развертки, коммутирующий каскад с буждения в цепи анода, охваченный положит служащей для повышения добротности контур и каскады формирования генерируемых импул имеют недостаточно высокую частоту повторени сов и недостаточно хорошую их форму.В предлагаемом изобретении значительно п руемых импульсов и улучшена их форма. Дост раллельно каскаду усиления запускающих имп управляемая дифференцированными импульсам каскада, формирующего импульсы, применен д генератора включен усилительный каскад с па ным контуром, настроенным на вторую гармони сов. овышена частота генериигается это тем, что паульсов включена лампа, и развертки, а в качестве войной диод. На выходе раллельным колебательку генерируемых импульый генератор прямоугольных импульсов содержит: касьного усиления запускающих импульсов, собранный на утирующий каскад - на лампе Лз; каскад, формирую - на двойном диоде Д; оконечный каскад - на лампе Ла. ный прямоугольный импульс от генератора развертки а чертеже не показан) поступает через делитель напряНа чертеже пульсов, Предлагаемкад предварител лампе Л 1; коммщий импульсы, Пол ожительосциллографа (н ображена схема генератора прямоугольных150132жения, состоящий из сопротивления Р конденсатора С и сопротивления Я на управляющую сетку лампы Л,. С помощью лампы Л производится усиление прямоугольных импульсов, имеющих частоту до 100 лги. Для усиления прямоугольных импульсов более высокой частоты, а также для улучшения их формы параллельно лампе Л включают лампу Л которая управляется дифференцированными входными импульсами развертки. Коммутирующий каскад содержит в анодной цепи лампы Л, контур ударного возбуждения, состоящий из катушки Е индуктивности и конденсатора С который при высоких частотах не включают, так как достаточно внутренней емкости лампы Л и емкости схемы. При помощи усиленного лампой Л прямоугольного импульса включается генераторная лампа Л Выходная точка генераторной лампы Л, вьюн. рается с помощью сопротивлений Р: и Р 4 так, что включение лампы Л происходит. при наибольшей крутизне фронта прямоугольного импульса, Колебания поддерживаются генераторной лампой Л, с небольшим коэффициентом положительной обратной связи, Обратная связь образована сопротивлениями Р, и Р 4, конденсатором Сз и входной емкостью лампы Л,.Колебательный контур включается при более низких частотах, отключается при более высоких частотах с помощью контактов К, и К.Для формирования прямоугольных импульсов служит двойной диод Д, который вносит.в колебательный контур ударного возбуждения затухание, ограничивая этим величину амплитуды колебательных импульсов и придавая им нужную форму.Затухание, вносимое диодом Д в контур ударного возбуждения, автоматически выключается на время длительности прямоугольного импульса включения, а затем снова включается.Диод Д включен параллельно контуру ударного возбуждения, Катод диода Д через сопротивление Р, подключен к средней точке катушки Е индуктивности. Усилительный каскад, собранный на лампе Л 3 и содержащий колебательный контур, образованный катушкой Е, индуктивности и внутренней емкостью лампы Л является оконечным каскадом. Колебательный контур для удвоения частоты генератора прямоугольных импульсов настроен на вторую гармонику,Изобретение может быть использовано в качестве генератора меток времени в осциллографе,Предмет изобретенияГенератор прямоугольных импульсов, предназначенный для получения меток времени, содержащий каскад усиления запускающих импульсов развертки, коммутирующий каскад с контуром ударного возбуждения в анодной цепи, охваченный цепью положительной обратной связи, служащей для повышения добротности контура ударного возбуждения, и каскады формирования генерируемых импульсов, о тл и ч а ю щ и й с я тем, что, с целью повышения частоты повторения генерируемых импульсов и улучшения их формы, параллельно каскаду усиления запускающих импульсов включена лампа, управляемая дифференцированными импульсами развертки, в качестве формирующего каскада применен двойной диод, катод которого через сопротивление соединен со средней точкой контура ударного возбуждения, а на выходе генератора включен усилительный каскад с параллельным колебательным контуром, настроенным на вторую гармонику генерируемых импульсов,М 150132 ехред одп. к печак. 3144/7 дактор 3, А. Москвин Х 11 - 62 ЦБТИ оставитель Н, М. Халецки илко Корректор Г. Кудрявц 0 Х 108/в Объем 0,26 изд,Цена 4 кений и открытийСССР Формат бум, 7 Тираж 675 омитета по делам изобрет при Совете Министров
