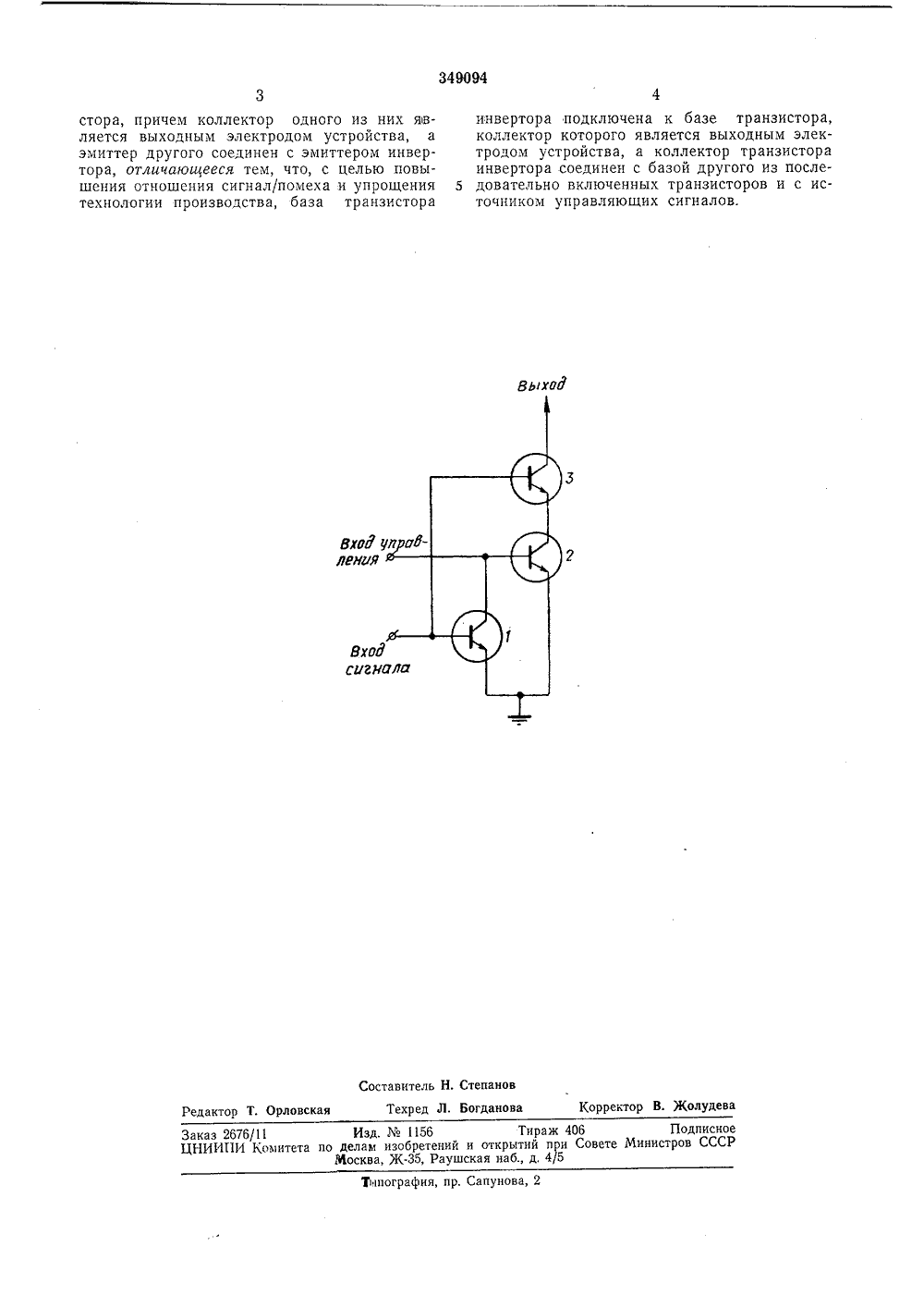

Логическое устройство совпадения и формирования импульсов

Номер патента: 1053089

Опубликовано: 07.11.1983

Автор: Уманский

МПК: G05F 1/56

Метки: импульса, стабилизации

...модуляторной лампы и эмиттерутранзистора, второй импульсныйтрансформатор, первичная обмотка которого включена между выходной и общей шиной, а вторичная первым выводом соединена с общей шиной, третийрезистор, первым выводом соединен-ный с коллектором транзистора, введены дополнительный транзистор, четвертый резистор, стабилитрон, второй импульсный трансформатор снабжен дополнительной обмоткой причемэмиттер дополнительного транзистора соединен с первым выводом третьего резистора, второй вывод которого подключен к общей шине, коллектор дополнительного транзистора подключен к входнойшине питания, базасоединена с катодом стабилитрона,анод которого подключен к второмувыводу вторичной обмотки второго импульсного трансформатора, а...

Номер патента: 366579

Опубликовано: 01.01.1973

Автор: Лугов

МПК: H03K 25/02

Метки: бинарного, импульсов, отношения, помехи, сигнала, следования, частот

...других п схем И 10 соединены с выходом делителя 5, вторые входы 2 п схем И 9 - 10 соединены попарно между собой и с выходами п триггеров 11. Выходы 2 п схем И 9 - 10 соединены с входами п триггеров 11 ц с 2 п входами схемы ИЛИ 12, с выхода которой подается сброс на триггеры делителей 4 и 5,Устройство работает следующим образом. На один вход распределителя импульсов 1 с г выходами подается периодическая последовательность импульсов с частотой гР(Ь) (Р(Ь) - известная частота выборки случайного или периодического импульсного бинарного сигнала). На другой вход распределителя 1 подается аддитивная смесь импульсов сигнала и помехи со средними частотами следования Хс и Хп соответственно.Если на г выходе распределителя импульсов 1...

Номер патента: 1107250

Опубликовано: 07.08.1984

Авторы: Дмитренко, Маранец, Олещук

МПК: H02P 13/18

Метки: выходной, инвертором, переменной, частотой

...тактовых импульсов, второй вход сумматора соединен с источником постоянного напряжения, а второй вход дополнительного компаратора связан с основным интегратором.На фиг1 представлена функциональная схема устройства; на фиг. 2 - временные диаграммы, поясняющие принцип работы устройства.Интегратор 1 связан с основным компаратором 2 и пороговым узлом 3. На второй вход компаратора 2 приходит сигнал источника 4 управляющего напряжения. Генератор 5 тактовых импульсов соединен с двухразрядным счетчиком 6, прямой и инверсный выходы мпадшего разряда которого соединены соответственно со счетным входом триггера 7 и с дизъюнктором 8, выход старшего разряда счетчика 6 связан с распределителем 9 управляющих импульсов, на который приходит также сигнал...

Номер патента: 1304153

Опубликовано: 15.04.1987

Авторы: Булатов, Журавлев, Левин, Липковский, Олещук

МПК: H02M 7/48

Метки: выходным, инвертором, многоуровневым, напряжением

...необходимому коммутирующим узлам вентилей силовой схемы для восстановления своих запирающих свойств. Общая продолжительность паузы нулевого уровня на границах полупериода на рассмотренном поддиапазоне регулирования ограничивается на уровне значения 28 что позволяет исключить режимы перегрузки узлов коммутации при смене полярности кривой выходного напряжения, Абсолютная величина интервалами зависит от час. тотных свойств силовых цепей инвертора и составляет для мощных тиристорных схем время порядка 100-200 мкс требуемое значение 8 задается в предлагаемом устройстве параметрически соответствующим выбором напряжения смещения дополнительного источника 11 постоянного напряжения, поступающего на сумматоры 10,32 и 33. После того, как в...

Номер патента: 1737676

Опубликовано: 30.05.1992

Авторы: Гостев, Дрезналь, Стрижнев

МПК: H02M 7/48

Метки: выходным, инвертором, трансформатором

...9.30 Счетчик 6, дешифратор 9 и триггеры 8,10, 11 образуют распределитель импульсов.Управляемый делитель 7 частоты удобновыполнить в виде последовательно соединенных делителя 12 с переменным коэф 35 фициентом деления и неуправляемогоделителя 13,Устройство преобразует нерегулируемое напряжение постоянного тока источника 4 в постоянное регулируемое на выходе.40Генератор 5 вырабатывает импульсыпрямоугольной формы (фиг, 2 а), частота следования которых равна: тазг = К 1 р, где К - коэффициент деления счетчика 6; 1 Р - рабо чая частота инвертора 3. Эти импульсы поступают. на счетные входы счетчика б и управляемого делителя 7 частоты, коэффициент деления которого устанавливается сигналом 14 управления, представленном в 50 виде...
