Формирователь случайных сигналов

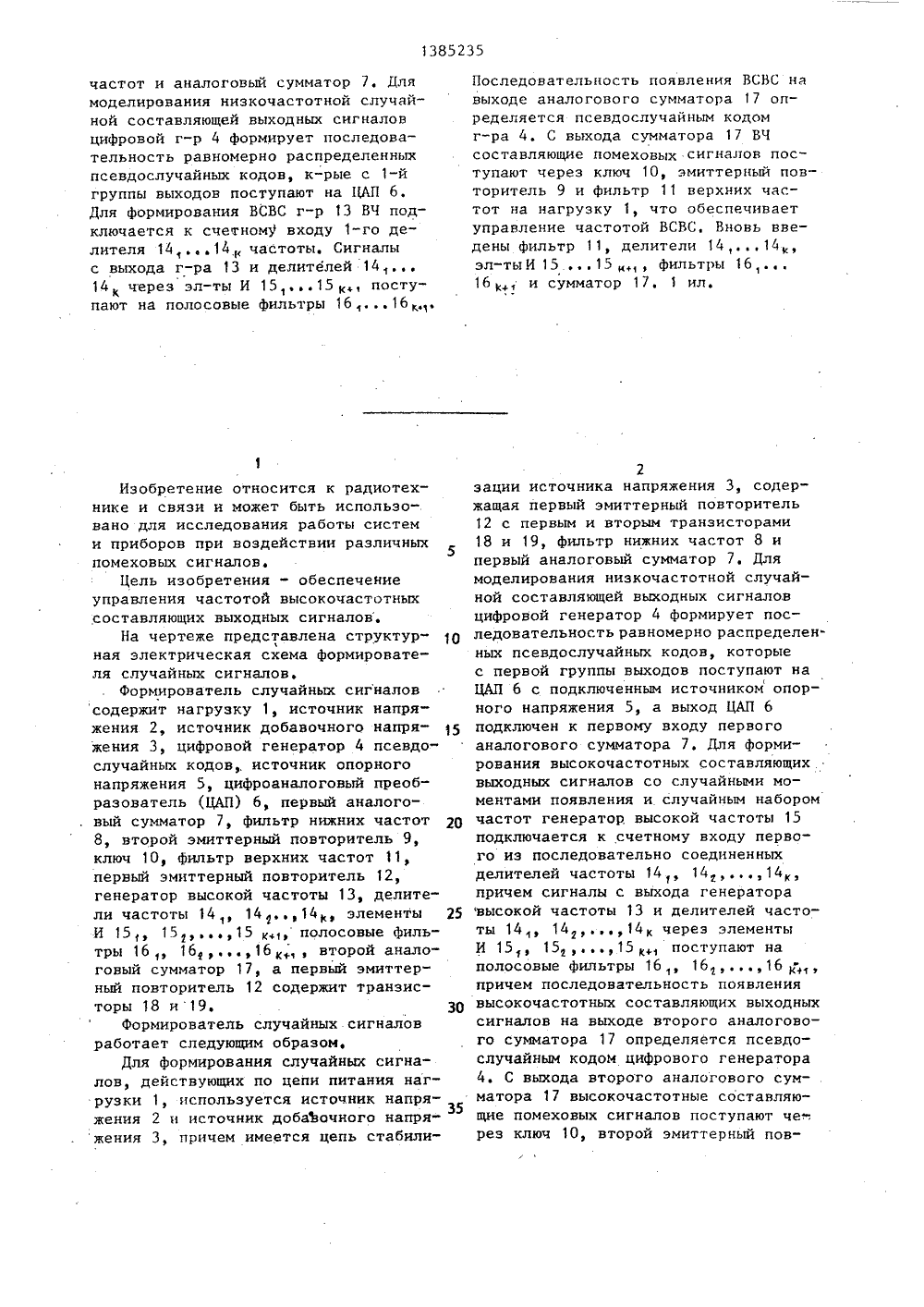

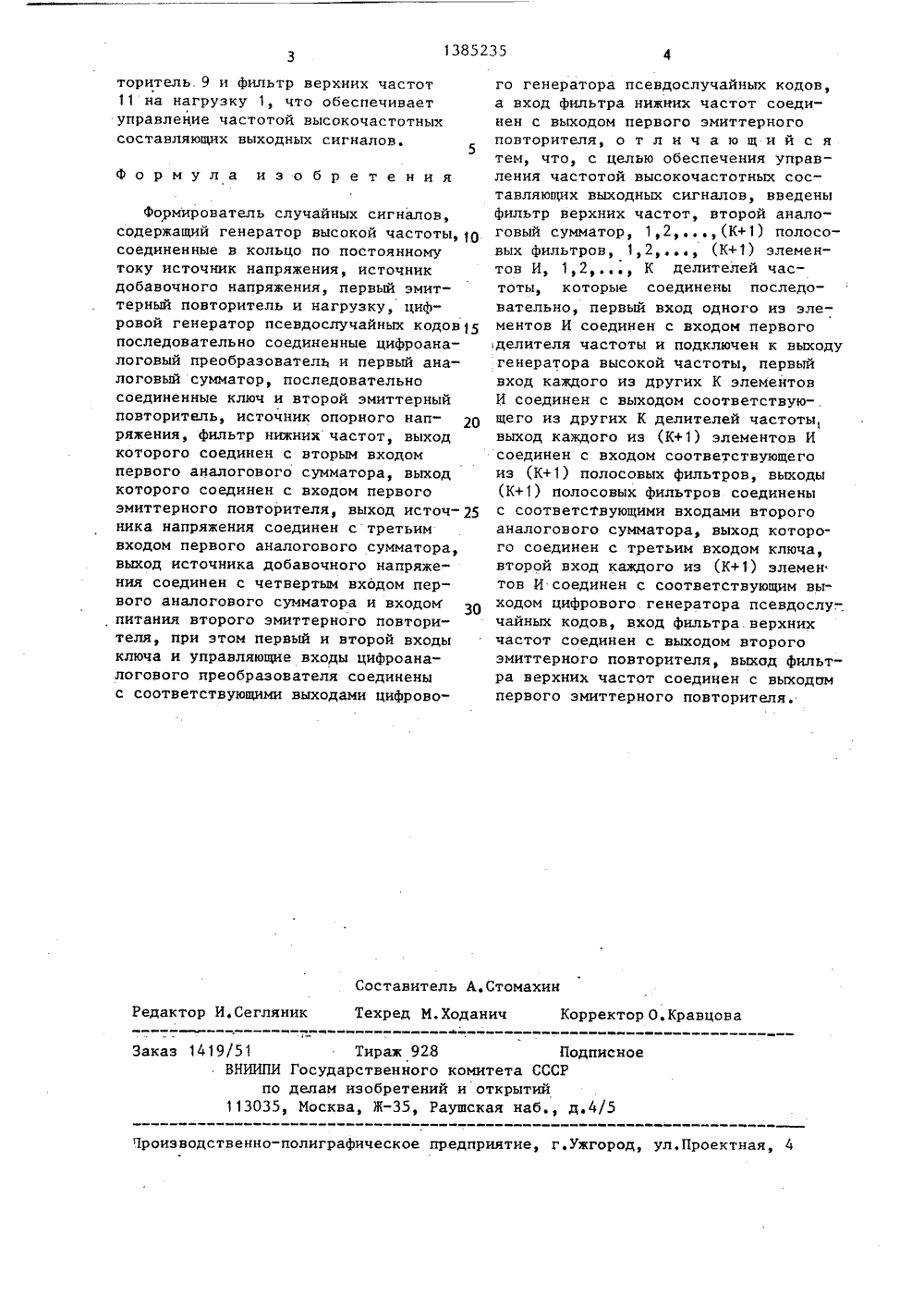

(088.8свидетел н ьство СССР29/00,.Н тво ССС31/28,е свидетель кл. С 01 К 7 г ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗ Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВ(56) Авторское1109863, кл.22.02,83,Авторско1188680,22.02.84,(54) ФОРМИРОВАТЕЛЬ СЛУЧАЙНЫХ СИГНАЛОВ(57) Изобретение относится к радиотехнике и связи. Цель изобретения -обеспечение управления частотой высокочастотных составляющих выходныхсигналов (ВСВС). Для формированияслучайных сигналов, действующих поцепи питания нагрузки 1, используетсисточник 2 напряжения и источник 3добавочного напряжения. Цепь стабилизации источника 3 содержит эмиттерный повторитель 12, фильтр 8 нижних1385235 частот и аналоговый сумматор 7. Длямоделирования низкочастотной случайной составляющей выходных сигналовцифровой г-р 4 формирует последовательность равномерно распределенныхпсевдослучайных кодов, к-рые с 1-йгруппы выходов поступают на ЦАП 6.Для формирования ВСВС г-р 13 ВЧ подключается к счетному входу 1-го делителя 14, , 14частоты. Сигналыс выхода г-ра 13 и делителей 14,14 через эл-ты И 1515 к+, поступают на полосовые фильтры 16,16 .,Изобретение относится к радиотехнике и связи и может быть использовано для исследования работы системи приборов при воздействии различныхпомеховых сигналов.Цель изобретения - обеспечениеуправления частотой высокочастотныхсоставляющих выходных сигналов.На чертеже представлена структурная электрическая схема формирователя случайных сигналов.Формирователь случайных сигналовсодержит нагрузку 1, источник напряжения 2, источник добавочного напряжения 3, цифровой генератор 4 псевдослучайных кодов источник опорногонапряжения 5, цифроаналоговый преобразователь (ЦАП) 6, первый аналоговый сумматор 7, фильтр нижних частот 2 О8, второй эмиттерный повторитель 9,ключ 10, фильтр верхних частот 11,первый эмиттерный повторитель 12,генератор высокой частоты 13, делители частоты 141414 элементы 25И 15 15 15 + полосовые фильтры 1616 , 16 ; второй аналоговый сумматор 17, а первый эмиттерный повторитель 12 содержит транзисторы 18 и 19, 30Формирователь случайных сигналовработает следующим образом,Для формирования случайных сигналов, действующих по цепи питания нагрузки 1, используется источник напряжения 2 и источник добаЪочного напря 35жения 3, причем имеется цепь стабилиПоследовательность появления ВСВС навыходе аналогового сумматора 17 определяется псевдослучайным кодомг-ра 4. С выхода сумматора 17 ВЧсоставляющие помеховых сигналов поступают через ключ 10, эмиттерный повторитель 9 и фильтр 11 верхних частот на нагрузку 1, что обеспечиваетуправление частотой ВСВС, Вновь введены фильтр 11, делители 14,14,эл-ты И 1515 + фильтры 16,16 +, и сумматор 17. 1 ил. 2зации источника напряжения 3, содержащая первый эмиттерный повторитель 12 с первым и вторым транзисторами 18 и 19, фильтр нижних частот 8 и первый аналоговый сумматор 7. Для моделирования низкочастотной случайной составляющей выходных сигналов цифровой генератор 4 формирует последовательность равномерно распределен. ных псевдослучайных кодов, которые с первой группы выходов поступают на ЦАП 6 с подключенным источником опорного напряжения 5, а выход ЦАП 6 подключен к первому входу первого аналогового сумматора 7. Для формирования высокочастотных составляющих выходных сигналов со случайными моментами появления и. случайным набором частот генератор высокой частоты 15 подключается к счетному входу первого из последовательно соединенных делителей астоты 14 14 , 14 причем сигналы с выхода генератора высокой частоты 13 и делителей частоты 14 , 1414 через элементы И 15, 1515 +, поступают наполосовые фильтры 1616 16 к, причем последовательность появления высокочастотных составляющих выходных сигналов на выходе второго аналогового сумматора 17 определяется псевдослучайным кодом цифрового генератора 4. С выхода второго аналогового сумматора 17 высокочастотные составляющие помеховых сигналов поступают че рез ключ 10, второй эмиттерный пов1385235 торитель 9 и фильтр верхних частот11 на нагрузку 1, что обеспечиваетуправление частотой высокочастотныхсоставляющих выходных сигналовСоставитель А.СтомахинТехред М.Ходанич Корректор О.Кравцова Редактор И.Сегляник Заказ 1419/51 Тираж 923 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Чроизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 Формула изобретения Формирователь случайных сигналов, содержащий генератор высокой частоты, 1 О соединенные в кольцо по постоянному току источник напряжения, источник добавочного напряжения, первый эмиттерный повторитель и нагрузку, цифровой генератор псевдослучайных кодов 15 последовательно соединенные цифроаналоговый преобразователь и первый аналоговый сумматор, последовательно соединенные ключ и второй эмиттерный повторитель, источник опорного напряжения, фильтр нижних частот, выход которого соединен с вторым входом первого аналогового сумматора, выход которого соединен с входом первого эмиттерного повторителя, выход источ ника напряжения соединен с третьим входом первого аналогового сумматора, выход источника добавочного напряжения соединен с четвертым входом первого аналогового сумматора и входом питания второго эмиттерного повторителя, при этом первый и второй входы ключа и управляющие входы цифроаналогового преобразователя соединены с соответствующими выходами цифрового генератора псевдослучайных кодов,а вход фильтра нижних частот соединен с выходом первого эмиттерногоповторителя, о т л и ч а ю щ и й с ятем, что, с целью обеспечения управления частотой высокочастотных составляющих выходных сигналов, введеныфильтр верхних частот, второй аналоговый сумматор, 1,2(К+ 1) полосовых фильтров, 1,2 (К+1) элементов И, 1,2 К делителей частоты, которые соединены последовательно, первый вход одного иэ элементов И соединен с входом первогоделителя частоты и подключен к выходугенератора высокой частоты, первыйвход каждого из других К элементовИ соединен с выходом соответствующего из других К делителей частоты,выход каждого иэ (К+1) элементов Исоединен с входом соответствующегоиз (К+1) полосовых фильтров, выходы(К+1) полосовых фильтров соединеныс соответствующими входами второгоаналогового сумматора, выход которого соединен с третьим входом ключа,второй вход каждого из (К+ 1) элементов И соединен с соответствующим выходом цифрового генератора псевдослу-.чайных кодов, вход фильтра верхнихчастот соединен с выходом второгоэмиттерного повторителя, выход фильтра верхних частот соединен с выходомпервого эмиттерного повторителя.
