Григорьев

Номер патента: 1214652

Опубликовано: 28.02.1986

Авторы: Григорьев, Егорьков, Комаров, Комарова

МПК: C07C 51/367, C07C 59/70

Метки: кислотного, компонента, полиэфиров, синтеза

...г 33%-ного раствора едкогонатра (4,2 М) и выдерживали притемпературе кипения (113 ОСв тече"- ние 1 ч, Реакционную массу охлаждали, подкисляли 10%-ной солянойсислотой до рН 3 и выдерживалив течение 24 ч. Выпавший осадок сме 5 О 5 20 2 ЗО Яг си Фенилендиоксиуксусных кислототделяли фильтрагией и дважды перекристалпиэовывали из воды. Выходки сл от сост авил 6 77,Полученная смесь имеет следующийсостав. 7,: 5-Метилрезорциндиуксуснаякислота 79,9; 2,5 и 4,5-диметилрезорцинуксусная кислота 13,2;5-этилрезорциндиуксусная кислота 4,1;2 4 5- триметилр ез орциндиуксу снаякислота 2,07.; неидентифицированныеалкилрезорциндиуксусные кислоты остальное.П р и м е р 2, Смесь 121,0 г(1 М) высококипящей фракции экстрактивных фенолов процесса полукоксования...

Номер патента: 1214161

Опубликовано: 28.02.1986

Авторы: Аливагабов, Герасина, Григорьев, Костюченко, Логинов, Чурилов

МПК: B01D 35/14

Метки: загрязненности, степени, фильтра

...защиты гибкого рабочего элемента 5. Натяжение гибкого рабочего элемента 5, намотанного в винтовой ка. навке 4 валика осуществляет натяжная пружина 17, жестко связанная с регулировочным винтом 18, на который стопорят в нужном положении фиксатором 19.Гибкий рабочий элемент 5, намотанный на валик 4, пропускают через сальник 12, нажимную гайку 13, ниппель 15, дистанционную трубку 6 и через сальник на корпусе 20 фильтра соединяют с перепускным клапаном 21 фильтрующего элемента 22. Перепускной клапан в закрытом положении удерживается пружиной 23.На циферблате 9 с сигнальной стрелкой 7 показана шкала 24 величины .открытия перепускного клапана в миллиметрах и шкала 25 количества нефильтрованной жидкости в процентах, проходящей через...

Номер патента: 1214123

Опубликовано: 28.02.1986

Авторы: Азбель, Горбунова, Григорьев, Грицан, Дорохов, Кроковный

МПК: B01D 3/30, B01D 53/18

Метки: колонка, тепломассообменная

...По оси колонны подкаждой тарелкой 6 размещен распределитель жидкости 18, состоящий изцилиндрической обечайки 19, однимторцом которая прикреплена к тарелке 6, а другой торец ее снабжен фланцем20, Внутри обечайки 19 в нижней части установлен колпак 21, доннаячасть которого соединена сливнымитрубками 22 с тарелкой 6. Колпак 21разделяет распределитель 18 на двеполости - верхнюю 23 и нижнюю 24,Распределители жидкости 18 соседнихтарелок 6 соединены между собой пере ливной трубой 25, Последняя при помощи фланца 26 крепится к фланцу 20распределителя 18 вышележащей ступени и соединяется с его нижней полостью, а другой конец трубы 25 свобод но введен в верхнюю полость нижележащей ступени, Распределитель жидкости 18 служит одновременно...

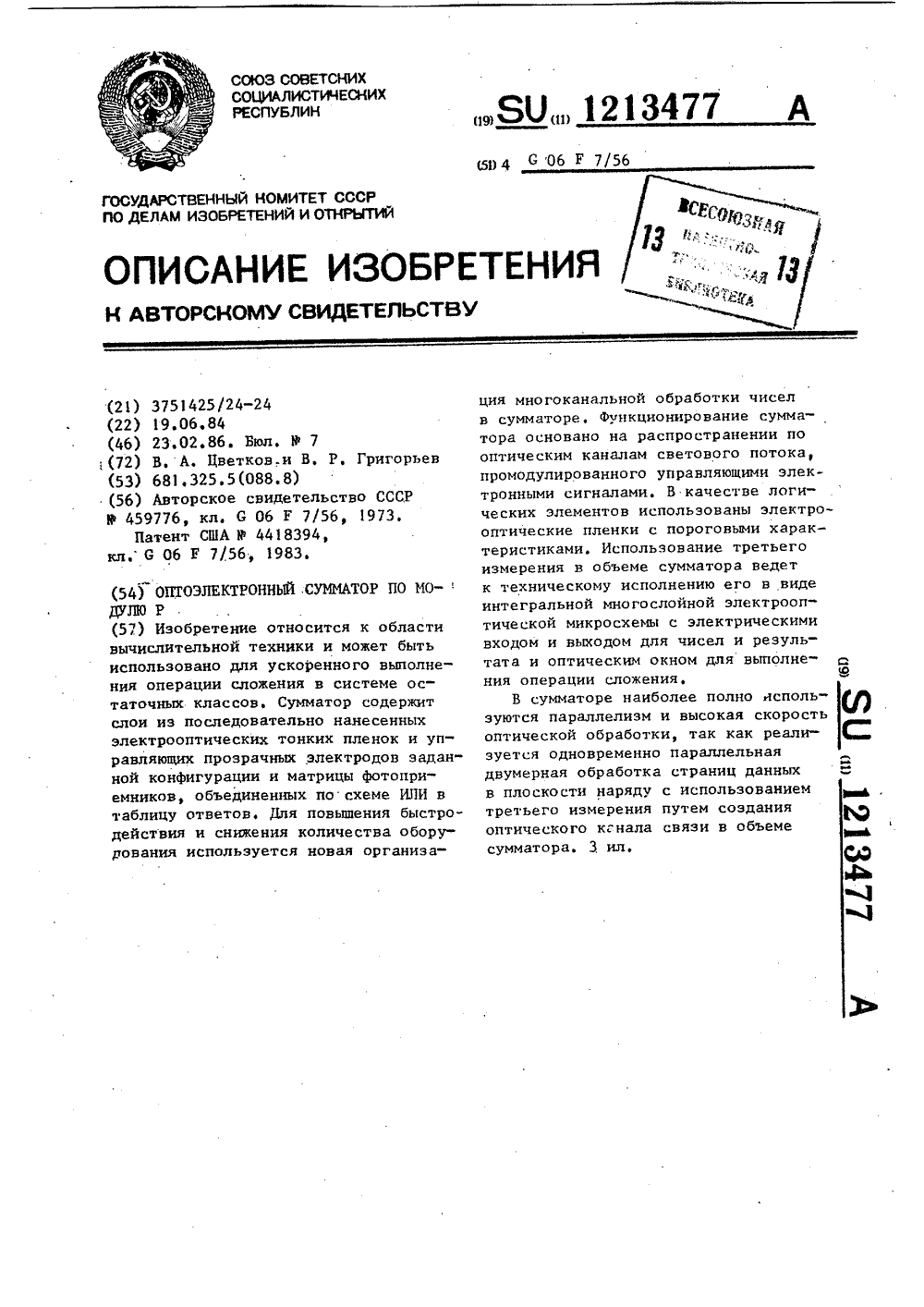

Номер патента: 1213477

Опубликовано: 23.02.1986

Авторы: Григорьев, Цветков

МПК: G06F 7/56

Метки: модулю, оптоэлектронный, сумматор

...электродов 6, нанесенных на электрооптические пленки 7,матрицу регистрирующих фотоприемников8 и выходы 9 суммы.Оптоэлектронный сумматор работаетследующим образом,Остатки чисел о( и ф; в коде "1"иэ Р поступают на входные регистры 1и 2 по входам 3 и 4, С выхода регистров 1 и 2 о и ф; в виде электрических потенциалов поступают на многослойную структуру 5. Многослойнаяструктура 5 содержит Я;+ прозрачныхэлектродов 6, нанесенных на тонкиеэлектрооптические пленки 7, Остатокчисла первого слагаемого о(; задаетсяс помощью верхней пленки 6, 3 начальном состоянии пленка свет непропускает, При задании остатка светбудет пропускать та полоса верхнейпленки 6, на которую подан соответствующий потенциал, Остаток числавторого слагаемого Р;...

Номер патента: 1213104

Опубликовано: 23.02.1986

Авторы: Буторин, Григорьев, Емельяненко, Захаров, Медведев

МПК: E01C 9/08

Метки: дороги, покрытие, сборно-разборное

...смежных элементов покрытия;- угол между роликом и шром, обеспечивающий поворотсмежных элементов; где 3 - диаметр ролика; - расстояние между роликом и шарниром крепления гидроци линдра в момент поворота элемента покрытия.Изобретение относится к строительству временных дорог, возводимыхна слабых грунтах для проезда поним транспортных средств,Цель изобретения - повышение надежности покрытия дороги.На фиг. 1 изображено покрытие,общий вид, в плане; на фиг2вид А на фиг. 1.Сборно-разборное покрытие дорогисостоит из расположенных поперекдороги четных 1 и нечетных 2 элементов, соединенных между собой шарнирами 3. На поверхности покрытия, которая обращена к грунту или воде,установлены эластичные надувные камеры 4. На торцах четных элементов...

Номер патента: 1212666

Опубликовано: 23.02.1986

Авторы: Григорьев, Дмитриев, Панасенков, Плюта

МПК: B21H 1/06

Метки: колец, профильных

...М. ТарлавскаяРедактор Е. Папп Техред С.11 иг угова Еорре;тор Л.Зимокосов Тираж 656 Подписное ВНИИПИ Государствегого комитета СССР по делам изобретений ц открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 696/17 Филиал ПП 1 Патент", г. Ужгород, ул, Проектная, 4 Изобретение относится к обработ -ке металлов давлением и может бытьиспользовано при изготовлении кольцевых изделий с наружным профилем,например, гибких зубчатых колесволновых редукторов.Цель изобретения - повышениеточности готовых изделий.П р и м е р. Проводят изготовление тонкостенных зубчатых оболочек - гибких зубчатых колес волновых редукторов.В качестве заготовки используюттрубу из стали 12 Х(8 Н 10 Т диаметром80 мм, шириной 50 мм с толщинойстенки 1 мм,Заготовку...

Номер патента: 1212653

Опубликовано: 23.02.1986

Авторы: Григорьев, Гринченко, Мурадянц, Смирнов, Цимбал

МПК: B21D 22/16

Метки: выдавливания, оболочек, ротоционного, тонкостенных

...к ротационному вьщавливанию тонкостенных оболочек.Цель изобретения - исключение разностенности изделия по длине путем обеспечения соосности клети и оправки в процессе работы.На чертеже изображено устройство, общий вид.Устройство содержит дтанину 1, на котомкой установлен приаод 2 вращенияи клеть,3 с инструментом, к клети; неподвижно присбединен кронштейн 4 .с двумя направляющими втулками 5, которые установлены соосно клети и по разные стороны от нее, в отверстиях втулок установлена оправка 6, соединенная с приводом вращения через компенсирующую муфту 7, клеть с инструментом и соответственно кронштейн с втулками относительно оправки выполнены со средством для их осевого перемещения.Устройство работает следующим образом.На оправку...

Номер патента: 1212637

Опубликовано: 23.02.1986

Авторы: Григорьев, Добронравов, Тимшин, Черкасский, Шварцман

МПК: B21B 3/00

Метки: жести, прокатки, холодной

...рабочие валки пятой клети, имеющие шлифованную поверхность, задают на барабан моталки н наматывают на него 20 витков. Затеи сводят рабочие валки пятой клети до получения после последней толщиной полосы, равной 0,22 мм (относительное обжатие в пятой клети 39,4 Ж) и прокатывают по такому режиму весь рулон, Поскольку рабочие валки четвертой клети имеют насеченную поверхность, то такая же.поверхность будет на первых 20-ти витках полосы. Это препятствует проскальзыванию витков относительно один другого и позволяет сохранить необходимыйвнутренний диаметр рулона при снятии его с барабана моталки По мереизноса поверхности рабочих валков 5 четвертой клети количество витков сшероховатой поверхностью, наматываемых на барабан моталки,...

Номер патента: 1211888

Опубликовано: 15.02.1986

Авторы: Григорьев, Егоров

МПК: H03M 1/60

Метки: вала, код, многоканальный, поворота, угла

...прямоугольные напряжения синусногои косинусного каналов преобразователясоответственно. Это напряжение поступает на Э-входы регистра 17 квадрантов, т,е. на В -входах регистра17 квадрантов Формируется двухразрядный код, определяемый соотношением полярностей напряжений синусной и косинусной обмоток датчиков 1 соответственно. В формирователе 23 прямоугольного напряжения и формирователе 21импульсов напряжение гитания сетипреобразуется в прямоугольное напряжение и импульсы по переднему и заднемуфронтам этого напряжения соответственно, Эти импульсы подаются на Г -вхо-.ды регистра 17 квадрантов. Таким образом, с приходом импульса, соответствующего переходу через нуль напряжения питания сети в регистр 17квадрантов, производится запись кода...

Номер патента: 1211630

Опубликовано: 15.02.1986

Авторы: Григорьев, Зайцев, Коробов, Котов

МПК: G01N 3/04, G01N 3/08

Метки: длинномерных, испытаний, образцов, разрыв

...до выпрямления образца 3. Зажимают крайними парами балок 4 соответствующие участки зажимных концов образца 3 с помощью связанных с ними механизмов 7 их перемещения. Направляющие колонки 6 при этом препятствуют взаимному перемещению пары балок 4, образуется замкнутая силовая рамка. Растягивают образец 3 с помощью тяг 9 на расчетную величину. С помощью последующих пар балок 4 зажимают последующие участки эажимных концов образца З,при этом перед каждым 5 зажимом прикладывают к образцу 3растягивающее усилие расчетной величины до тех пор, пока не эажметсявесь эажимной конец образца 3. Прикладывают к образцу 3 испытательное 10 усилие растяжения тягами 9 и определяют усилие его разрыва.Изобретение позволяет повыситьнадежность испытаний, т.к,...

Номер патента: 1211589

Опубликовано: 15.02.1986

Автор: Григорьев

МПК: F28F 27/00

Метки: газожидкостный, теплообменник

...теп"лообменник,Газожидкостный теплообменник содержит корпус 1 с патрубками ввода2 и выводя 3 сред, размещенный вкорпусе 1 теплообменный пучок 4 дляжидкой среды и укрепленную в корпусе1 перегородку 5, образующую в межтрубном пространстве входную и выходнуюполости для газовой среды, подсоединенные к соответствующим патрубкам,причем перегородка 5 выполнена срегулируемыми переточными окнами б,сообщающими входную 7 и выходную 8полости для газовой среды. Регулирование параметров сред осуществляется за счет перепуска части газовойсреды через переточные окна поми -мо теплообменного пучка,Во входной полости 7 перед теплообменным пучком 4 перпендикуляр 2115892но движению газовой среды дополнительно установлен экран 9 с регулируемыми проточными...

Номер патента: 1211435

Опубликовано: 15.02.1986

Авторы: Григорьев, Захаров, Озеров, Платонов, Ткаченко

МПК: F02M 21/02

Метки: внутреннего, газа, двигатель, подачи, природного, сгорания, сжиженного

...давления В балло)Зб-(Го, рчгя пви дост.жсли котор) ГО-т 1 х 1 к 1 10 чит э гс(т")х" Г" ит - Н ЫИ КЛ 311 О К ОТК г)ЕТ ЭЛ ЕКТОМ 3 ПТЫ И клапан 3 идач . жидкой фазы, по(:лс ег; :Збга сстс)1 б,де Происходить как пи1 Ода" 3 таи я к электро ма 1111 ом..,3 Стф, ЕЬ г.с 1;гк-г 3 К У)ЕЦЬШСИи го 3 ЧРГТ" 1 ГСЛЕДИИИ Ог СПОнагузкой гц развить частоту вращения,ВК;ОЧСЦИЯ П 0,13 И Газа ЧЕРЕЗ ОВДой . р; бопр год 24 дл:. Новысня давления пс)ед г 01 й с Гх гс;1,.О педуктооа.,.151 х стГ 3" г;Я ЭТГО В "г(ТРМР ПРЕДСМОТг)Е 1 Датг),)ПЬй г 1 СЦИЖЕНИИ Д;ВЛЕИЯГистсе)ке 03 боеГО уро: и вкл Оч)1 ст электромал:итй кл 3 па н 25 и отк( ы Вает доголгигте.,:у 0 пдачу газа на Вход Во 40 1)т.)гУ 0 С 1")1101 Г)С, гСКТОР 3 НЕЗЯВИСИХ 10 ОТ НС 1 И ЧИН 113 Ц г(.ПИ, ВКЛЮЧЗЮЦЕИ...

Номер патента: 1211422

Опубликовано: 15.02.1986

Авторы: Григорьев, Гусев, Пургин

МПК: F01P 3/22

Метки: внутреннего, двигателя, охлаждения, сгорания

...краном 14, Вращение парокомпрессора 8 обеспечивается приводом 15, который управляется исполнительным механизмом 16 отрегулятора 17 температуры с датчиком 18температуры. Регулятор 17 температуры настроен на заданный интервал температуртеплоносителя (по максимуму и минимуму),при которых происходит соответственно включение и выключение парокомпрессора 8.Датчик регулятора температуры установлен в первом контуре циркуляции теплоносителя между радиатором 3 и насосом 1.В качестве теплоносителя в системе охлаждения могут быть использованы антифризыМ - 40 М - 65 или вода, в качесчч е хладагента - например, фреон 12,На всех режимах работы двигатечя, если температура теплоносителя первого контура не достигает заданного максимума,...

Номер патента: 1211387

Опубликовано: 15.02.1986

Авторы: Григорьев, Завгородняя, Сергеев

МПК: E02B 11/02

Метки: кротователь

...размещены открылки 10, состоящие из ребра 11 треугольной фор мы и плоской передней стенки 12 с грунтоотводными кромками 13. Ребро 11 присоединено к дренеру 8 подвижно, посредством накладок 14 и шпилек 15. Открылки 10 ребром 11 опираются на головку толкателя 16, выполненного в виде полусферы диаметром меньшим, чем дренер 8, и размещенного во внутренс грунтоотводными кромками и размещены под острым углом к продольной оси кротователя.4. Кротователь по и. 1, о т л и - ч а ю щ и й с я тем, что толкатель снабжен прорезями, в которых размещены ребра открылков,5. Кротователь по п. 2, о т л и - ч а ю щ и й с я тем, что гибкая связь привода толкателя выполнена в виде троса, а упругий элемент - в виде винтовой пружины. 2ней полости дренера 8 на...

Номер патента: 1210947

Опубликовано: 15.02.1986

Авторы: Григорьев, Каплунов, Студницын

МПК: B21J 13/02

Метки: объемной, штамп, штамповки

...под заготовку.10947 12Изобретение относится к обработке металлов давлением, а именно к штампам для объемной штамповки,позволящим получать заготовки с вытянутой осью типа стержень с утолщением на концеЦель изобретения - расширение номенклатуры получаемых изделий и снижение расхода металла.На Фиг, 1 изображено сечение А-А на Фиг. 2 (начальный момент штамповки); на Фиг. 2 - нижняя половина штампа; на Фиг. 3 - сечение А-А на Фиг. 2 (конечный момент штамповки).Штамп состоит из верхней 1 и нижней 2 половин с окончательным ручьем 3, уравновешивающихся от сдвигающих поперечных усилий замками 4 и 5 (Фиг. 2). Штамп выполнен с по - верхностью разъема, состоящей из следующих участков: трех горизонтальных б - 8, вертикального 9 и участка 10,...

Номер патента: 1210757

Опубликовано: 15.02.1986

Авторы: Габаев, Григорьев

МПК: A01K 61/00

Метки: водных, животных, разведения

...Устройства могут набираться в ряд и соединяться между собойтросами 18. Устройство работает следующим образом.За 2 - 3 дня до оседания личинок раз. водимых видов животных в море выставляют устройства рядами, связанными один с другим, закрепляя их посредством тросов 18 якорей (не показаны) на дне или в толще воды с интервалом между ними не более 5 м. В случае выставления устройства в толщу воды его трубчатые элемен.ты герметично закупориваются.5По своей биологии личинки многих водных животных на стадии оседания прикрепляются к различным подводным сооружениям, водорослям и на дне. Оседают они и на устройство, преимущественно на канат 8 коллектора 1. Водные животные, например,.10 двустворчатые моллюски, по своей биологииразделяются на...

Номер патента: 1210198

Опубликовано: 07.02.1986

Авторы: Григорьев, Капустин, Молчанов

МПК: H03B 19/00

Метки: синтезатор, цифровой, частот

...сигнала в пределаходного периода, Приращение фазы( в радианахна каждом такте тактовой частоты определяется выражением2 ЯКцЯ /2, где 2 - емкость накаплиН М.)вающего сумматора 5, причем 1 с КИ - 2 , следовательно, минимальноеприращение Фазы определяется толькозн ачени ем й и р авно " 7/3Вычислитель 6 амплитуды на основевведенных данных и текущей фазывычисляет на каждом такте частотыци Фр о вы е з н ач ения модуля те кущейамплитуды. Знак амплитуды с выхода5 Ю накапливающего сумматора 5 поступаетт не по ср ецст венно в ЦАП 7и на вход счетчика 9,ЦАП 7 преобразовывает дискретныезначения амплитуды в ступенчатый0аналоговый сигнал, первая гармоникакоторого выделяется при помощи ФНЧ 8.На выходе цифрового синтезаторачастот получается множество...

Номер патента: 1210149

Опубликовано: 07.02.1986

Авторы: Андреев, Григорьев, Рябчиков

МПК: H01F 41/02

Метки: витых, ленточных, магнитопроводов

...состоит из механизмарезки и подачи ленты, привода 2,;ппицделя 3, механизма 4 цодачи опрацок, мехацизма 5 цоджима и задней бабки 6.В щеках шпинделя 3 и задней оабки 6 (фиг. 2) установлены с возможностью цоворога на осц 7 под действием пружин 8 одцоцлечие рычаги 9. Между верхней плоскостью ленты 1 О, црижатой к оправке 11, и ццжнсй плоскостью рычагов 9 предусмотрен зазор, ооесцечивающий возможность контактировацня рычагов с пазами гцек пгнинделя 3 и задней бабки 6 после навивки первого витка магнитоцровода. Ролик 12(вериг. 3) служит для формообразования магцитоцровода.Устройство раоотает следующим образом.Механиз л 4 подачи оцравок (фиг. 1)подает оправку 11 (фиг. 2) в зону навивки.Задняя оабка 6 заталкивает оцравк 1 в окно ц,еки шцицделя...

Номер патента: 1209916

Опубликовано: 07.02.1986

Авторы: Бабкин, Григорьев, Катаев, Уваров

МПК: F02M 35/112

Метки: внутреннего, впускной, двигателя, многоцилиндрового, сгорания, трубопровод

...абразивных частиц по цилиндрам двигателя. На фиг. 1 изображен впускной трубопровод, продольный разрез; на фиг. 2 - то же, поперечный разрез.Впускной трубопровод содержит корпус 1 с впускным каналом 2 и несколькими связанными с цилиндрами двигателя подводящими патрубками 3 - 6. Впускной канал 2 сообщен через входное отверстие 7 с воздухоочистителем (не показан), Подводящие патрубки 3 - 6 выполнены поперек оси канала 2 и сообщены с этим каналом последовательно один за другим, У подводящих патрубков 3 - 5, расположенных между крайним по ходу движения потока подводящим патрубком и входным отверстием, со стороны более удаленной от входного отверстия выполнены экраны 8 - 10 различной высоты и площади, увеличивающиеся по ходу движения потока....

Номер патента: 1209690

Опубликовано: 07.02.1986

Авторы: Белов, Григорьев, Калабин, Кацман, Тимофеев

МПК: C07D 307/36

Метки: 2-метилфурана

...раствор в течение 8 ч,Получают 0,467 г (6,86 1 О э моль) пиперилена и 0,243 г (2,86 10 моль) 2-метилфурана. Конверсия пиперилена составляет 58,4%, выход 2-метилфурана 29,7% (17,3% на пропущенный пиперилен),П р и м е р 5Концентрационныеусловия аналогичны примеру 1, заисключением СцВг. Загружают 43,0 гСцВг(0,19 моль; 0,55 моль/л), чтосоставляет 11,0 моль на 1 мольРд (11), Добавление пиперилена прово-одят при (-2,5) С. Контактированиене происходит из-эа замерзания раст 209690вора. 1 елевой продукт не образуется.П р и м е р 6. В термостатированньй реактор объемом 500 мл, снабженный мешалкой, загружают 1,76 гРИС(Омоль; 2,5 10 моль/л),11,7 г 1 аС (0,20 моль; 0,50 моль/л)8,94 г СцВг(4 1 О моль;О, моль/л)Учто составляет 4 моль Сц намоль Рй...

Номер патента: 1209264

Опубликовано: 07.02.1986

Авторы: Азбель, Афонский, Григорьев, Дорохов, Нечаев

МПК: B01D 3/30, B01D 47/04

Метки: аппарат, пенно-вихревой

...1-образной пластины 12. К внешней стороне нижней стенки 8 прикреплен паправляющий цилиндр 15, который вставлен в цилиндрический выступ б, Бинт 16 и втулка 7 образуют резьбовое соединение, благодаря которому нижняя стенка 8 вместе с цилиндром 15 и й -образными пластинами 12 приобретают возможность движения вверх-вниз. Бнутри корпуса 1 над верхней кольцевой стенкой 10 ьихревой камеры установлен на сливных трубках 17 се-. ,паратор в виде полой конической экранирующей вставки 18, Внутри вставки 18 коаксиально установлен, цилиндр из сетки 19, а в нижней части ее прикреплен усеченный конус 20, уста" новленный с зазором 21 относительно 5 10 15 28 25 ЗО 35 40 5 С 5 с,горловины 11 верхней кольцевой стенки 10. Патрубок 4 подвода жидкости...

Номер патента: 1208110

Опубликовано: 30.01.1986

Авторы: Выборнов, Григорьев, Добров, Лавриенко, Тарханов

МПК: D04B 17/00

Метки: выпрессовки, досок, игл, игольных

...рядом с которым укреплен пульт10 управления,На станине 1 закреплены приводывращательного движения 1 - транспортера и 12 - отбойника,Блок управления (Лиг. 2) содержитблок 13 коммутации, пульс-пару 14,схему 15 совпадения и инвертор 16,Привод 8 выполнен в виде электромагнита 17 и возвратной пружины (непоказана).Пульт 10 управления подключенкомандными выходами "Пуск" и "Стоп"к соответствующим входам блока 13коммутации, выходами соединенногосоответственно с приводом 11 транспортера, входом пульс-пары 14 и первым входом схемы 15 совпадения. Выход пульс-пары 14 связан с входоминвертора 16 и с электромагнитом 17.Выход инвертора 16 подключен к второму входу схемы 15 совпадения, выход которой соединен с приводом 12отбойника.На чертеже позицией...

Номер патента: 1206466

Опубликовано: 23.01.1986

Авторы: Григорьев, Грунауэр, Дыбнер, Крят, Пивоварова, Поляков, Тартаковский

МПК: F02M 59/10

Метки: высокого, давления, кулачковый, насоса, плунжера, привод, топливного

...кулачка кулачкового вала, соответствующая подъему толкателя.Кулачковый привод плунжера топливного насоса высокого давления содержит кулачковый вал 1 с рабочим кулачком 2, толкатель 3 плунжера 4, Толкатель 3 размещен в направляющей 5 и имеет ролик 6 и пружину 7. Профиль 8 рабочего кулачка 2 сопряжен с роликом 6 толкателя 3 и стоит на части, соответствующей подъему толкателя 3, из тангенциального участка 9, участка 10 верхнего выстоя толкателя 3 и промежуточного участка 11н+ Э; се у(ф) радиус-веквого профилвеличина идеформациикателя 3;жесткостькателя 3; о тор 15 Яедвар льн ужины 7 то пружины- максимальныи ход толкат ля 3; заданный коэффициент за паса силы теля 3 на Ружины 7 толк силой инерции олкателя 3 риведенная олкателю м асса,гловая...

Номер патента: 1206342

Опубликовано: 23.01.1986

Авторы: Григорьев, Григорьева

МПК: C25C 1/16

Метки: кадмия, осаждения, электролитического

...2,34 2,30 2,21 93,3 93,6 1140 1118 2,19 Этанол 11 93,9 94,0 93,1 ВТ 1110 1155 1100 РЭ Силикат натрия 2,42 87,7 ВТ 1375 РЭ П р и м е ч а н и е. Б - напряжение на ванне, В; ВТ - выход кадмия по току; %; РЭ - расход электроэнергии постоянного тока, кВт ч/т,Из данных таблицы следует, что увеличение выходакадмия по току и снижение расхода электроэнергии достигается при введении метанола или этанола в качестве ПАВ в процессе электролиза в пределах 0,5-2,5 мас.%. Выход кадмия по току составляетпри этом 93,3-94, 1%, расход электроэнергии 1110-1160 кВт. ч/т, напряжение на ванне 2,19-2,32 В. Кроме того, метанол и этанол по своемудействию в качестве 11 АВ в процессе Изобретение относится к цветнойметаллургии и может быть использованодля...

Номер патента: 1205038

Опубликовано: 15.01.1986

Авторы: Афанасьев, Григорьев, Данилевич, Чернявский

МПК: G01R 19/04

Метки: амплитудных, импульсов, однократных, широкодиапазонное, электрических

...отсветный блок 24, причем выход каждой сту. пени усилителя 1 соединен с первым входом одного из амплитудно-временных преобразователей 2 - 5, выходы которых соединены с первыми входами соответствующих корректирующих элементов ИЛИ 7.10, выходы которых соединены с первыми И -входами дешифратора 17 и через формирователи 11 - 14 импульсов спада - с входами 11 -входового элемента ИЛИ 16, выход которого соединен с первым3. входом первого элемента И 18, второи вход которого соединен с выходом одновибратора 15, вход которого соединен с первым входом триггера 19 интервала, второй вход которого соединен с выходом первого элемента И 18,10 выход триггера 19 интервала соединен с вторым входом второго элемента И 21 и через формирователь 22 импульса...

Номер патента: 1205005

Опубликовано: 15.01.1986

Авторы: Григорьев, Зубков, Кашелевский, Князев

МПК: G01N 27/82

Метки: дефектоскопии, цилиндрических

...дефектаскопа, в результате чего определяется его годность,При выходе из устройства для дефектоскопии изделие направляется сортирующим механизмом (не показана) в бункергодных или негодных иэделий, Сортирующий механизм срабатывает па сигналу преобразователя дефектоскопаДля предотвращения заклиниванияи надежности взаимодействия с роликами один из роликов каждого валковаго калибра снабжен упругой прокладкой, которая обеспечивает упругийподжим ролика к поверхности изделияи надежное, точное базирование изделия двумя жесткими роликами валковога калибра, 1205005Изобретение относится к средствамнераэрушающего контроля и может бытьиспользовано в любых отраслях машиностроения, например для дефектаскопиитруб, втулок, цилиндрических...

Номер патента: 1204648

Опубликовано: 15.01.1986

Авторы: Берштейн, Григорьев, Фишбейн

МПК: C23G 5/00

Метки: металлических, раствор, химико-механической

...сталей. Шероховатостьповерхности уменьшилась незначительно с исходной К =2,0 мм,.до В: =1,5 ммввиду защиты поверхностей тонкойпленкой имеющегося в минимальномколичестве триэтаноламина от воздей"ствия абразивных гранул, при достаточном защищающем воздействии плен"ки триэтаноламина от истирания поверхностей с исключением изменениягеометрических размеров.По извлечении из барабана центро"бежно-инерционной машины после обработки деталей из алюминиевых, медных сплавов, подшипниковой стали наних имеется толстая пленка триэтанол.амина, адсорбировавшегося из раствора, что требует мойки деталей отпятственно контактирующих с поверхностями изделий и недопустимом при этом изменении геометрических размеров деталей с выходом за пределы допуска...

Номер патента: 1204297

Опубликовано: 15.01.1986

Авторы: Вайнтрауб, Григорьев, Клепиков

МПК: B21D 22/30

Метки: полых

...по; периметру борта, представленная н двух проекциях; на фиг,2 - плоская заготовка, образованная на операции вырубки; на фиг.3 - полуфабрикат н днух проекциях, образованный на операции вытяжки; на фиг.4 - промежуточная заготовка в двух проекциях, после операции обрезки фланца.Изготавливаемая деталь 1 имеет форму цилиндра диаметром д с вшсотой борта Н, на котором расположены четыре выступа высотой Ь и шири- ной. Переход о т дна к борту детали выполнен с закруглением радиу - сом В 9, толщина материала 1 .Процесс изготовления детали 1 начинается с вырубки плоской заготовки 2, Заготовка 2 представляет собой круГ диаме 1 ром 3 ф с четырьмя радиально расположенными выступами высотой Ь, и шириной Й , скругленными у основания радиусами...

Номер патента: 1203158

Опубликовано: 07.01.1986

Авторы: Горячий, Григорьев, Грицуляк, Дюкарев, Назаренко, Остапюк, Потапенко, Тур

МПК: D21C 3/00

Метки: целлюлозы, электроизоляционной

...и рН 7 в 10. В качестве водорастворимой соли используют нитрат, ацетат или карбонат цинка, марганца, алюминия или гуанидина, а в качестве окиси или гидроокиси окись или гидроокись магния.При иер 1. Способ получения электро- изоляционной целлюлозы осуществляют следуюшим образом. 20 г целлюлозы после кисловки (в пересчете на массу абс. сухого волокна), отжатой до сухости 25 е заливают 2 л воды, имеющей рН 8,1 и концентрацию катионов 11 мг/л, размешивают 5 мин в дезинтеграторе при 23 С и отливают отливки для анализа. При этом подготовку промывочной жидкости осуществляют смешением двух потоков деионизированной воды, в одном из которых растворяют азотнокислый цинк, углекислый марганец и магний до концентрации 1 мг/л цинка, 5 мг/л марганца,...

Номер патента: 1203000

Опубликовано: 07.01.1986

Авторы: Аукстолькер, Григорьев, Лузгин, Овчинников, Сапсуев

МПК: B65H 67/04

Метки: машинах, смены, тазов, текстильных

...9 смонтированы с возможностью взаимодействия с порожними тазами 10, заполняемыми тазами 11 и наполненными тазами 12, а также с возможностью угловых перемещений относительно неподвижного основания 13 на оси 14. Данная направляющая 9 установлена на неподвижной оси 14 шарнирно с возможностью поворота относительно нее.Нижний конец (относительно оси 14) направляющей 9 соединен с пружиной 15 растяжения, закрепленной на неподвижной стойке и удерживающей направляющую 9 в вертикальном положении при отсутствии давления со стороны порожнего таза 10.Толкатель 3 и направляющие напол- Фненных тазов размещены таким образом, что вершина угла, образованного штангами 3, расположена встречно вершине угла, образованного направляющими 8 и...
