Григорьев

Номер патента: 1028936

Опубликовано: 15.07.1983

Авторы: Вазлев, Гниломедов, Григорьев, Пензин, Романенко, Скурский

МПК: F16K 31/46

Метки: механический, привод

...элемента сухарями 2. Привод "закрыт".28936 4Благодаря этому зона захвата су"харей 2 остается свободной и обеспечивается гарантированное открытоеположение сухарей 2, которое не пре"пятствует следующему введению штока3 в зону захвата. Сила поджатия су"харей 2 к корпусу 1 в этом положениизависит только лишь от силы поджатияпружины 16, которая выбирается по :.10 конструктивным соображениям. Последостижения всей подвижной системы,состоящей из сухарей 2, распорногозвена 5, водил 7, поршней 9 и 11,крайнего нижнего положения, привод 15 устанавливается в открытом состоянии.Для приведения механического привода в рабочее (эакрытбе) положениенужно при помощи постороннего возчто перемещаются вверх по торовой поверхности корпуса 1. Пружина 16...

Номер патента: 1028856

Опубликовано: 15.07.1983

Авторы: Волков, Григорьев, Колесников, Краснов, Своик, Цукер

МПК: F01K 17/02

Метки: между, перераспределения, подогревателями, расхода, теплоносителя, теплофикационной, турбины

...теплофикационной турбины путем пере-,пуска части нрокачиваемого насосом теплоносителя через обводные перемычки иизменения расхода через последние, рас 45ход теплоносителя через обводные перемычки изменяют при отклонении разностимежду мощностью турбины и мощностьюнасоса от максимально возможного. значения,350На чертеже представлена принципиальная схема теплофикационной установкидля реализации данного способаТеплофикационная уста ковка содержитпаровые турбины 1 и 2 с отборами 3йара на подогреватели 4 и 5; подключен 55ные к входному и выходному коллекторам6 и 7 подогреваемой, например, сетевой. воды, которые соединены трубопроводами,Э 85628 и 9 с общими подводящим 10 н отводящим 11 трубопроводами установки. Квходному коллектору...

Номер патента: 1028766

Опубликовано: 15.07.1983

Авторы: Григорьев, Ляпин, Придорогин

МПК: E02B 9/04

Метки: вод, водоприемник, забора, поверхностных

...на фиг. 2 - то же, в плане, на фиг. 3 - водоприемник с тросами, на Фиг. 4 - то же, в плане.Водоприемник бетонной плотины 1 включает напорный водовод 2. Перед входным отверстием водовода 2 установлено водопереливное устройство, выполненное в виде щита 3, шарнирногс закрепленного на оси 4 между верти кальными стенками 5. Ось 4 прикрепле. на к напорной грани плотины 1. Вертикальные стенки,5 снабжены верти" кальными направляющими,б. Щит 3 нмеет поплавки 7, а вертикальные 60 стенки 5 снабжены поплавками 8. Боковые ребра щита 3 сопряжены .с возмож ностью перемещения относительно соответствующих смежных с ниик поверх, ностей вертикальных стенок 5. 65 Когда плотина 1 уже возведена и водохранилище наполнено, анкеровка. осй 4 щита 3...

Номер патента: 1028714

Опубликовано: 15.07.1983

Авторы: Геркус, Григорьев, Жернаков, Кушуль, Сапожников, Суббота

МПК: C12G 3/04

Метки: магнитная, опора

...обратной связи.На Фиг, 1, 2.и 3 представлены варианты выполнения двухсторонней магнитной опоры; на Фиг. 4 - односторонняя опора.Иагнитная опора содержит подвешиваемое тело 1, силовые электромагниты 2 и 3, расположенные на оси подвеса с обоих сторон подаешиваемого тела 1, резонансные электрические цепи 4 и 5, обмотки 6 .и 7 обратной связи, источник .8 переменного тока и диф Ференциальный электромагнитный демпФер 9, Резонансные электрические цепи 4 и 5 выполнены в виде конденсаторов 10 и 11, к которым при работе дифференциального электромагнитного демпфера на постоянной токе, последовательно подключены мостовые выпрями тели 12 и 13.ДифФеренциальный электромагнитный демпфер 9 содержит сосуд 14, запол-. ненный вязкой магнитной...

Номер патента: 1028640

Опубликовано: 15.07.1983

Авторы: Григорьев, Дуников, Карпов, Маркелов, Семченко, Сточек, Хохлов

МПК: C04B 35/103, C04B 35/64

Метки: огнеупоров, шихта

...каменноугольного пека и этилсиликата приводит к тому, что образовавшийся в них после термообработки кокс и аморфный кремнезем, взаимодействуя между собой и кремнием, образуют при последующем обжиге прочную карбид-кремниевую связку, что способствует .значительному увеличению прочности и термостойкости изделий.Применение высокотемпературного каменноугольного пека позволяет также повысить выход коксового остатка пека после термообработки, а также проводить его сухой помол, в ходе которого не происходит налипания его на рабочие части бегунков, что наблюдается в случае использования низко- и среднетемпературного каменноугольного пека. Поэтому использование высокотемпературного каменноугольного пека позволяет проводить сухое смешение его...

Номер патента: 1028606

Опубликовано: 15.07.1983

Авторы: Аветисян, Безденежных, Благонравов, Григорьев, Медведев, Нелюбов, Сорокин

МПК: C02F 1/72, C02F 1/76

Метки: вод, обеззараживания, сточных

...воздуходувку 10, вентиль 11, отметку 12, ввода аэрационного потока, подводящий трубопровод 13, приемный резервуар 14, отводящий трубопровод 15, компрессионный насос 16, бак 17 повышенного давления, выходную емкость 18, воздуходувку 19, вентили 20 и 21Способ осуществл:ют следующим образом.В сточные воды вводят хлор в газообразном виде или гипохлорит, иногда вводят соединения хлора, получаемые в .результате электролиза раствора солей хлора, При этом контроль обеззараживания вед 1,т по количеству остаточного хлора на выпуске. Учитывая требования - 1,5 мг/л хлора в выпускаемой воде, по нормам СниП 10 выбирают расчетную дозу хлора в прототипе для сточной воды, проходящей только механическую очистку - 10 мл/л, после непслнсй...

Номер патента: 1028372

Опубликовано: 15.07.1983

Авторы: Бабкин, Богданов, Григорьев, Катаев, Кокорин, Рак, Шестаков

МПК: B04B 1/02

Метки: масла, центрифуга

...смещения между окном в оси ирадиальным отверстием втулки составляет 30-40 ф,На фиг,1 схематично изображенапредлагаемая центрифуга, продольныйразрез; на Фиг.2 - разрез А-А нафиг,1.Центрифуга включает корпус 1.с каналами 2 и 3 соответственно для подвода и отвода масла и колпак 4. Внут ри колпака 4 установлен на полой оси5 ротор. Ротор состоит из колонки 6с днищем 7 и крышки 8, внутри которой имеется камера 9 для очистки мас"ла. Во внутренней полости оси 5 укреплена отводящая трубка 10. Междутрубкой 10 и осью 5 имеется кольцевой канал 11 для подвода масла в камеру 9, Ось 5 имеет окно 12 для подвода масла,в ротор, а ее наружная поверхность, расположенная у окна по его высоте выполнена профилиро" ванной и в поперечном сечении...

Номер патента: 1029227

Опубликовано: 15.07.1983

Авторы: Баранов, Герасимов, Григорьев, Кармазинский, Поплевин, Савостьянов

МПК: G11C 7/06

Метки: дополняющих, мдп-транзисторах, считывания, усилитель

...строба, исток - с общей шиной, введены три группы ключевых 60 транзисторов, каждая из которых содержит по два р -канальных транзистора, причем истоки первого и второго транзисторов первой группы сое-, динены с шиной питания, затворы - 65соответственно с выходами первого ивторого инверторов, стоки соответ-"ственно с истоками первого и второготранзисторов второй группы, затворыкоторых соединены со стоками и являются соответственно первым и вторым входами усилителя считывания,которые соединены соответственно систоками первого и второго транзисторов третьей группы, стоки которыхсоединены соответственно со стоками первого и второго нагрузочныхи -канальных транзисторов, затворы -с шиной строба, истоки первого ивторого ключевых р -канальных...

Номер патента: 1027851

Опубликовано: 07.07.1983

Авторы: Виноградов, Григорьев, Данишевский, Евтихиев, Зайд, Несвижский, Фефер

МПК: H05K 13/08

Метки: микросоединений, прочности

...микроскоп 5и измерительный блок 6.с измерительным наконечником 7 для контроля микросоедннений изделий 8, размещаемыхна координатном столе. Измерительныйблок 6 содержит корпус 9, в которомразмещен электромагнит 10, и проходящий сквозь него подвижный стержень11, установленный на корпусе 9 посредством двух упругих мембран 12, Наодном конце подвижного стержня закреплен якорь 13 электромагнита 10, ана другом - корпус 14 с пьезодатчиком 15 и предусилителем 16, а такжеизмерительный наконечник 7. Измерительный наконечник 7 выполнен в видеупругого стержня 17, имеющего крестообразное сечение, что обеспечиваетмаксимальное сопротивление изгибустержня 17 при минимальной площадисечения. На упругом стержне 17 установлены тензодатчики...

Номер патента: 1027793

Опубликовано: 07.07.1983

Авторы: Григорьев, Карпова, Соколова

МПК: H01L 21/312

Метки: рисунка

...разрешающей способности процесса.Поставленная цель достигается тем, что согласно способу получения рисунка, включающему нанесение на подлож ку слоя фоторезиста, Формирование в нем защитного рельефа методом фотолитографии, предварительное травление подложки, термообработку до размягчения защитного рельефа и окончательное травление подложки, термообработ"65 ку проводят в парах диметилформамида при 10-50 фС, причем после термообработки проводят дополнительную сушку защитного рельефа.Термообработка слоя Фоторезиста в парах диметилформамида,обеспечивает контролируемое размягчение пленки фоторезиста вдоль края отверстия и качественное смачивание поверх" ности подложки растекающейся пленкой.Край слоя фотореэиста подвергается воздействию...

Номер патента: 1027709

Опубликовано: 07.07.1983

Авторы: Григорьев, Игнатова, Красовский, Леонтьев, Устинова

МПК: G05D 27/00

Метки: бульонов, желатиновых, желатины, производстве, установкой, фильтрования, фотографической

...в нагретом состоянии при высокой температуре независимо от того, продолжается процесс фильтрования или окончился и преизводится замена фильтрующего материала, что приводит к " ухудшению качества бульона и конечного 4 О продукта " фотографической желатины,и,как результат, влияет на снижение ско-рости процесса фильтрования и увеличение его себестоимости. 45Цель изобретения - увеличение скорости и снижение себестоимости процесса Фильтрования желатинового бульона.Указанная цель достигается тем,что .устройство управления установкой для 5 О фильтрования желатиновых бульонов в производстве фотографической желатины, в состав которой входят теплообменник и фильтр-пресс, включающее контур ре. регулирования температуры бульона в 55...

Номер патента: 1026793

Опубликовано: 07.07.1983

Авторы: Григорьев, Крючок, Янович

МПК: A61B 17/32

Метки: скальпель, ультразвуковой

...направления, вызывающие различный акустический контакт с обрабатываемой тканью, плотность. которой неодинакова в процессе резания.Цель изобретения - уменьшение механического и термического травмирования ткани путем, выравнивая акустического контакта с ней в процессе резания.Цель достигается тем, что в ультразвуковом скальпеле с плоским лезвием с нерабочей стороны лезвия выполнены параллельные прорези различных длин, кратных длинам полуволн гармоник колебаний основной частоты, распространяющейся на ра.бочей стороне лезвия. 1026793На чертеже представлена рабочая частьультразвукового скальпеля.Она представляет собой лезвие 1, с нерабочей стороны которого выполнены параллельные прорези 2 различных длин, кратных длинам полуволн гармоник Л,...

Номер патента: 1026313

Опубликовано: 30.06.1983

Авторы: Бобров, Горкунов, Григорьев, Дроздова, Журкин, Шейдин, Шишкин

МПК: H03K 19/091

Метки: сумматор

...вентилей 2,Такое объединение выходов порого:, вых детекторов приводит к значительно (четыре) ярусности схемы (к значительной длине цепочки) логически последова тельно включенных вентилей, что снижает быстродействие.Цель изобретения - упрощение и увеличение быстродействия устройства.Поставленная цель достигается тем,5 что в сумматор, содержащий токовые отражатели и пороговые детекторы с инжекционным питанием, выводы аргумен-. тов подсоединены к входам пороговых детекторов, первый выход первого лоро гового детектора подсоединен к входу второго порогового детектора, а второй выход первого порогового детектора через первый токовый отражатель подсоединен к выходу переноса, выходы первого и второго пороговых детекторовподключены к входу...

Номер патента: 1026177

Опубликовано: 30.06.1983

Авторы: Григорьев, Рябчиков

МПК: H01F 41/02

Метки: витых, ленточных, магнитопроводов

...общийвид; на фиг. 2 - вид А на фиг, 1; юфиг. 3 - сечение Б-Б на фиг. 2; нафиг. 4 а, о, 3, 3 - схема резки и при-50жима конца ленты к оправке.Устройство для изготовпения витыхленточных магнитопроводов (фиг. 1),состоит из механизма 1 резки и подачи; 55пенты, механизма 2 подачи оправок,шпиндепя 3, привода 4, задней бабки 5,механизма 6 поджима. На задней бабке 5 установпен механизм прижима конца пенты к оправке (фиг. 2,3), который состоит иэ прижимного рычага 7, выпопненного с возможностью поворота под действием пружины ,.кручения 8 на оси 9, закреппенной нащеке 10 задней бабки. На пинопи задней бабки 5 закреплен кронштейн 11, на котором установпены пневмоципиндр 12 и двуппечий рычаг 13, качающийся на оси 14, В направпяющих кронштейна...

Номер патента: 1025815

Опубликовано: 30.06.1983

Авторы: Григорьев, Гусарская, Овчинников, Подгорный

МПК: E02F 9/00

Метки: монтажа, основания, подвышечного

...сборку верхнейчасти подвышечного основания производятс возможностью расположения ее стороныдля монтажа вышки снизу верхней частиподвышечного основания, которое соединяют с нижней частью подвышечного ос 50новяния посредством мехяьиэмв промежуточного поворота, и подъем верхней частиподвышечного основания производят путемпоследовательного поворота ее вокруг осеймеханизма промежуточного поворота, фик". сациюв вертикальном положении и отсоединение механизма промежуточного поворота с возможностью последующего поворота верхней части подвьшечного основания совместно с вышкой.Устройство для монтажа подвышечного основания, включающее связанную с верхней частью подвышечного основания опору с возможностью ее шарнирного соединения с нижней частью...

Номер патента: 1025449

Опубликовано: 30.06.1983

Авторы: Григорьев, Стецурин

МПК: B03B 5/72

Метки: обогащения, тонких, шламов, шлюз

...случае применения аппарата требуется обязательная настройка его на оптимальную амплитуду. 55Кроме того, клиноременная передача привода вращения рабочих поверхностей в связи с наложением орбитальных колебаний подвергается периодическому (с частотой орбитальных колебаний) ослаб лению ремней, что создает условия их пробуксовки и нарушает плавность перемещения декрабочих поверхностей).Это в свою очередь. ухудшает технологические показатели разделения минераль ных эерез и сокращает срок службы привода,Цель изобретения - повышение эффективности процесса обогащейия за счетоперативной регулировки амплитуды орбитальных колебаний.указанная цель достигается тем,что шлюз для обогащения тонких шламов, включающий рамудеки, два коаксиально...

Номер патента: 1024832

Опубликовано: 23.06.1983

Авторы: Григорьев, Хабаров

МПК: G01N 31/22

Метки: йодида, качественного

...хлоралгидрата, хинина, хинидина, хиноцидахиниофона, хингамина, знтеросептола,зтакридина, зтаэола, зуфилина, цис 2 теина, глютаминовой кислоты, глико коля, натриевой соли, аденозинтрифосфорной кислоты, тиамина, настойки листьев крапивы и мяты, травы хвоща полевого и горицвета, плодов аниса, фенхеля, шиповника и сосновой иглыП р и м е р 1, Определение йодида в хлориде натрия.К 0,02-0,05 г хлорида натрия. на фильтровальной бумаге прибавляют две капли 10-ного раствора сульфата меди (11), одну каплю 10-ного раствора гидроокиси аммония, и в ультраФиолетовом свете со светофильтром УФСнаблюдают оранжевую флуоресценцию,П р и м е р 2, ОпределЕнйе йодида в таблетках по 0,5 г кальцийодида(смесь кальциевых солей иодбегеновойкислоты и других...

Номер патента: 1024809

Опубликовано: 23.06.1983

Авторы: Гладилович, Григорьев, Кондратенок, Столяров

МПК: G01N 21/64

Метки: галлия, флуориметрического

...грани кювет. Требуется такжеглубокая очистка й,й-диметилформамида. Кроме того, в условиях, оптимальных для образования комплексных,соединений тиосемикарбазоны 5-хлори 5-метилсалицилового альдегида обладают собственным свечением, спек- .тральный состав которого. подобенспектральному составу свечения ком"плексного соединения с галлием, чтотребует строгой монохроматизации излучаемого раствором света и обуславливает нйзкую чувствительность ре"акции,Цель изобретения заключается вувеличении чувствительности способа.Поставленная цель достигаетсятем, что согласно способу флуориметрического определения галлия,включающему взаимодействие исследуемого раствора с тиосемикарбазономпри рН 2-6 с. последующим измерениеминтенсивности флуоресценции...

Номер патента: 1024513

Опубликовано: 23.06.1983

Авторы: Григорьев, Крючок, Янович

МПК: C21D 9/22

Метки: инструмента, сварки, термической, ультразвуковой

...и равной частоте (наибольшей или наименьшей) в зависимости от выбора первоначального расстояния между пучностями полуволн, возникающей в процессе сварки.После закалки этих зон производят смещение индуктора (но уже меньшей длины) на расстояние, равное отношению изменения длины полуволны колебаний в процессе сварки к числу полуволн распространяющихся в инструменте, Нагревают зону пучности , накладывают колебания, осущеСтвляют закалку и продолжают выполнять нагрев в остальных участках пучностей вдоль оси инструмента с уменьшаемым по длине индуктором и расстоянием между пучностями в каждой последующей полуволне.Затем аналогичный процесс повторяют при нагреве зон узлов колебаний. После осуществления первичной зонной закалки выполняют...

Номер патента: 1024440

Опубликовано: 23.06.1983

Авторы: Афонина, Бересневич, Григорьев, Зорина, Найденов, Сточек, Усанова

МПК: C04B 35/103

Метки: огнеупоров, шихта

...тем, 35что шихта для изготовления огнеупорон, нключающая электрокорунд, глинфэем, графит, карбид кремния, крем"ний кристаллический и алюмохромфосфатную связку, дополнительно содер" 40жит каменноугольный пек при следующем соотношении компонентов, мас.,Ъ:Электрокорунд 25-55Глинозем 5-15Графит 15-25Карбид кремния 5-15,Кремний кристал"лический 2-9Ллюмохромфосфатнаясвязка 3-6Каменноугольныйпек 5-15Для приготовления шихты исполь=зуют графит марки ГТГОСТ 17022-71,1 электрокорунд белый по ТУ-151-7 Зсо средним размером зерна 160 мкм,глину огнеупорную Ново-Райского месторождения марки ДН, карбид крем"ния по ГОСТ 2-144-71, кремний кристаллический по ГОСТ 2169-69 маркиКР 2, глинозем марки ГК, алюмохромФосфатную связку (ЛХФС ) поТУ...

Номер патента: 1024423

Опубликовано: 23.06.1983

Авторы: Барбанс, Бутаева, Выгорка, Григорьев, Залевский, Междрейс, Микельсон, Османис, Почс, Трошин

МПК: C03B 5/00

Метки: варки, стекла

...электрического и магнитного полей образовавшиеся объемные магнитные силы не достаточны для осветления тугоплавких стекол.Целью изобретения является улучшение качества тугоплавкого оптического стекла.Поставленная цель достигается тем, что согласно способу варки стек ла путем пропускания через стекло- массу переменного электрического тока промышленной частоты и наложения переменного магнитного поля той же частоты с ориентацией силовых линий магнитного поля ортогонально линиям электрического тока, при осветлении и гомогенизации на стекло- массу циклически накладывают дополнительное магнитное поле повышенной частоты пропусканием через обмотку электромагнита тока промышленной частоты и тока частотой 19-250 кГц продолжительностью 5-20...

Номер патента: 1024122

Опубликовано: 23.06.1983

Авторы: Григорьев, Котов

МПК: B06B 1/04

Метки: возбудитель, колебаний, электродинамический

...колебаний.Указанная цель достигается тем, что в возбудитель дополнительно введены два идентичных с первыми сердечника с обмотками переменного тока, причем .все четыре сердечника дополнительного оснащены второй обмоткой, а короткозамкнутый виток выпол- нен в виде цилиндрической рамки, состоящей из двух соосных колец, соединенных четырьмя равномерно распо" ложенными по окружности параллельными оси перемычками, одно из колецрасположено в рабочем зазоре Ш-об" разного магнитопровода и охвачено сердечниками с обмотками переменного тока так, что две диаметраль. ные противоположные перемычки находятся в зазоре Ш-образного магнитопровода, а две другие - между сердечниками с обмотками переменного тока, причем одна из обмоток сердеч" ника...

Номер патента: 1023252

Опубликовано: 15.06.1983

Авторы: Бабаев, Григорьев, Лебедев, Раскин

МПК: G01R 27/18

Метки: изоляции, преобразователями, сетей, сопротивления, статическими, электрических

...последним и корпусом (землей) черезпеременный резистор, движок которогоподключен к входу блока выделенияпостоянной составляющей напряжения,второй вход которого соединен с корпусом (землей), при этом управляющийвход дополнительногб измерительногоисточника напряжения постоянного тока подлючен к выходу блока управления,блок определения полярности, входы5 о,которого подключены к выходам блока102325 35 3выделения постоянной составляющейнапряжения, а информационный выход -к входу блока управления, компенсированный выпрямитель, входы которогоподклкчены к выходам блока определе ния полярности, один выход соединенс корпусом 1,землей), а второй - содним полюсом регулируемого компенсационного источника напряжения постоянного тока, управляющий...

Номер патента: 959388

Опубликовано: 15.06.1983

Авторы: Буряк, Глущенко, Григорьев, Кендис, Логинов, Матвеев, Орлов, Сидоров, Скляр, Фуки, Цуцарин

МПК: C07C 103/38

Метки: гидрофобных, эмульгатора, эмульсий

...едлагается способ получения. О,нил)-2"аминопропандиола,3 с т.пл.Р75-77 С.эмульгатора гидрофобных эмульскийОсновные показатели продукта:1,раствора в кероси"не на границе сО -СНОНПоверхностное натяжение 0,53-ного55дистиллированнойМ водой 6,2 эрг/см2Кислотное число 2Н бК ОВ ИК-спектр аналогичен спектру ве"2щества, описанному в примере 1.Но- мер Испытываемые эмульсиии их составыоб.ЯНомер Показатели эмульсий статическое напряжение сдвига, мгс/см за вязтермостойкостьс кость,1 мин 10 мин Известная эмульсия 1 Нефть 50 Иинерализованная вода 49,6 14 Алкилоламид 0,4 120 150 6 3 959388 аНайдено, 4: С 67,4; Н 10,2; М 5,6. Фенил 1 -2-аминопропандиола,3 с т,пл.Вычислено, Ж: С 67 у 6; Н 10,4; М 65-68 С.5,6. Основные показатели продукта:П р и м е р 3....

Номер патента: 1022136

Опубликовано: 07.06.1983

Авторы: Горшков, Григорьев

МПК: G06C 7/02

Метки: бесконтактная, клавиша

...габариты.Цель изобретения - уменьшение габаритов.Укаэанная цель достигается тем, что бесконтактная клавиша, содержащая корпус, первый цилиндрический магнит, первый магниточувствительный элемент и первую клавишную головку, которая расположена в вертикальных направляющих корпуса, первый цилиндрический магнчт расположен в горизонтальных направляющих корпуса под угловьи скосом первой клавишной головки, содержит второй цилиндрический магнит, второй магниточувствительный элемент и вторую клавишную головку, расположенную в вертикальных направляющих корпуса со свободным перемещением относительно первой клавишной головки, а в горизонтальных направляющих корпуса аксиально первому цилиндрическому магниту под угловым скосом второй клавишной...

Номер патента: 1021760

Опубликовано: 07.06.1983

Авторы: Григорьев, Номин, Уколов, Хайруллин, Шабалин

МПК: E21B 33/06

Метки: превентор

...в виде разрезной втулкис замком, и их взаимодействие сошпинделем); на фиг.3 - превенторв закрытом полоаекки, Разрез (режим работы от гидропрнвода); на Фиг.4 превентор с вывкнченным иэ центрального штока шпкнделеиперед установкой разрезной втулки для открыванияпревентора от ручного привода.Превентор состоит иэ корпуса 1,плашек 2 гидроцилкидров 3, крюек 4,накидных гаек 5 для крепления крышек 4, центральных штоков 6, соедкненнык беэ возмоаности вращения сплашкамн 2, шпинделей 7, связанныхс штоками 6 посредством телескопических винтовых соединений 8. Нашпинделях 7 выполнены уступы 9 ибурты 10 в которые упираются соединенные со шпинделями 7 траверсы 11,связанные посредствои вилок 12и осей 13 с штоками 14 гидроцнлиндров 3,Перемещение...

Номер патента: 1021608

Опубликовано: 07.06.1983

Авторы: Григорьев, Лифшиц, Трофимова, Хомченко, Цимберов

МПК: B27D 1/00

Метки: варианты, древесного, линия, слоистого

...их в пачку, Агрегат состоит изтранспортеров 12 и 13, клеенаносяаего станка 14, ножниц 15 для рубки щпона, игольча;того транспортера 16, механизма сброса17 иподъемно-загруэочнрго стола 18.Подъемно-загрузочный стоп 3 предназначен дпя приема пачки из шпоносборочного агрегата 2 и передачи ее в подпрессовочно-обрезной пресс 4 с подъемомпачки на требуемый уровень,Подпрессовочно-обрезной пресс 4 предназначен для подпрессовки пачки и обрезки пачки с четырех сторон.1021608 3Строительно-формчруюший станок 5предназначен дпя среза от пачки споев,состоящих иэ полосок шпона, поставленных на ребро, и образования ковре ребрового слоя определенной дпины. . 5В станке имеется поворотная рама 19и каретка 20,Усовочно кпеипьный станок 7 вреднаэначен дпя...

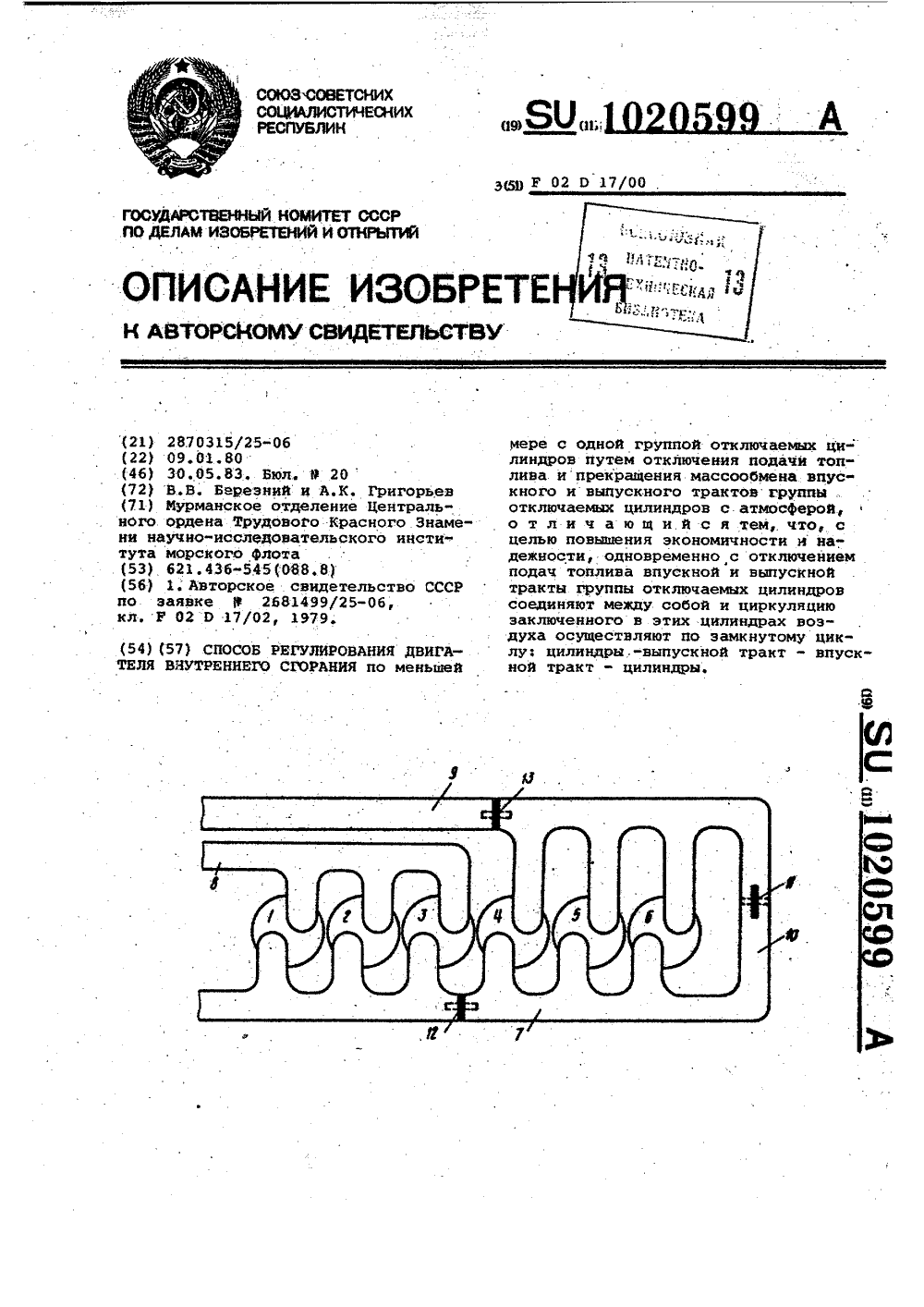

Номер патента: 1020599

Опубликовано: 30.05.1983

Авторы: Березний, Григорьев

МПК: F02D 17/03

Метки: внутреннего, двигателя, сгорания

...1 .10Известные способы обеспечивают экономичную работу двигателей ври пониженных частотах вращения, однако на номинальной частоте вращения экономичность снижается. 15Цель изобретейкяповышение экономичности и надежности.Поставленная цель достигается " тем, что согласно способу регулиро-. вания двигателя внутреннего сгора" 20 ння по меньшей мере с одной группой отключаемых цилиндров путем отключения подачи топлива и прекращения массообмена впускного и выпускного трактов группы отключаемых цн линдров с атмосферой, одновременно с отключением подачи впускной н выпускной тракты группы отключаемых цилиндров соединяют между собой и циркуляцию заключенного в этих ци О линдрах воздуха осуществляют по замкнутомуу циклу цилиндры - выпускной тракт...

Номер патента: 1020167

Опубликовано: 30.05.1983

Авторы: Бандуркин, Григорьев, Самков, Яковлев

МПК: B07C 5/04

Метки: сортировки

...собой схему, на которую поступают данные о номерах селектив- . ных групп сортируемой и предыдущейдетали, Этот блок может быть выполнен на широко известных логических элементах сравнения. Блок 13 представ:ляет собой коьмутатор команд и исполнительному двигателю и может быть выполнен на релейной или бесконтактной коммутирующей схеме.Принцип автоматического определения параметров заключается в том, что .при развороте детали измеряются и запоминаются все текущие значения параметра ( размеры вала или отверст тия в различных сечениях ). Все значе-. ния параметров располагаются в ячейках памяти по очередности от мень 1 шего значения к большему. Затем пос-. ле,разворота детали (напрнмер на 180) и запоминания всех возможных значе ний...

Номер патента: 1019640

Опубликовано: 23.05.1983

Авторы: Григорьев, Зубиетов

МПК: H03K 23/00

Метки: делитель, дробный, импульсов, переключаемый, следования, частоты

...входыкоторого подключены к выходам триггера, а первая и вторая группы выходов подключены соответственно к управляющим входам первого и второгосчетчиков импульсов.На чертеже представлена структурная схема предлагаемого устройства.Дробный переключаемый делительчастоты следования импульсов содержит первый счетчик 1 импульсов, второй счетчик 2 импульсов, триггер 3и переключатель 4 кодов,Устройство работает следующимобразом,На счетный вход счетчика 1 поступают входные импульсы (например,с датчика механической координаты ), а на входы управления коэффициентом счета - двоичный код установки коэффициента счета, Формируемый переключателем 4 иэ сигналов "0" и ф 1 ф с выходов триггера 3. Поскольку триггер 3 имеет два устойчивых...
