Устройство для ввода программ режимов работы испытательных машин

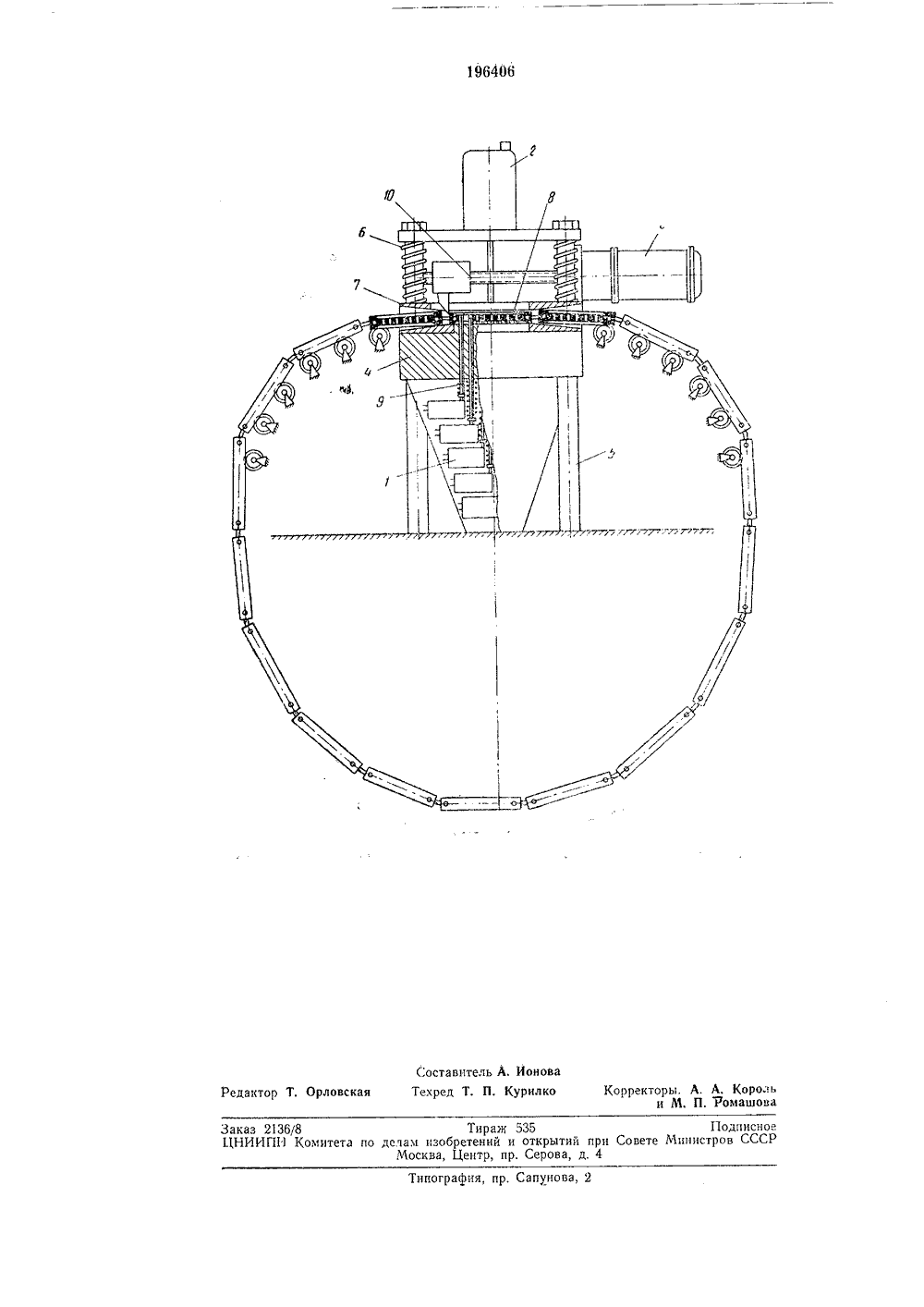

1964 О 6 Союз Советских Социалистических Республикдетельства1053221/25-28) Зависимое от авт, свиЗаявлено 05.11.1966 1 Мс присоединением зая 421(, 34/04 киПриоритетОпубликовано 16.7.1967. Бюллетень11 Дата опубликования описания 12 Л 1.1967 ЧПК Ст 017 Комитет по делам зобретеиий и открытий при Совете 1 т 1 ииистров СССР, Н. Екименков и А. А, Грачев Заявитель УСТРОЙСТВО ДЛЯ ВВОДА 11 РОГРАММ РЕЖИМОВ РАБОТ И С Г 1 Б 1 ТАТЕЛИ Б 1 МАШ И ИИзвестны устройства для ввода программ режимов работы испытательных машин, содержащие две плиты, расположенные одна над другой; нижнюю, неподвижную, и верхнюю, которую можно приподнять с помощью электромагнита. Носитель программы вводится между плитами механизмом протяжки. Плиты снабжены контактами.В качестве носителя программы используется перфолента, на которой в соответствии с программой пробиваются отверстия. Срабатывак 1 т только те контакты, которые находятся против отверстий ленты,Предлагаемое устройство отличается от известных тем, что носитель программ состоит из одинаковых жестких, шарнирно соединенных между собой пластин с отверстиями, количество которых равно количеству контактов, и съемных заглушек, закрывающих отверстия, расположенные против контактов, которые должны срабатывать в соответствии с программой,Устройство позволяет уменьшить труд кость подготовки программы испытания и высить надежность работы устройства.На чертеже изображена принципиальная схема предлагаемого устройства, содержащего контактное устройство 1, электромагнит 2, механизм 8 протяжки. К неподвижной плите 4, установленной на стойках б, прижимается четырьмя пружинами б приемник 7 носителей программ 8.Носитель программ состоит из одинаковых жестких, шарнирно соединенных между собой пластин с отверстиями, количество которых равно количеству контактов контактного устройства. Часть отверстий закрывается съемными заглушками (на чертеже не показаны) в соответствии с программой.При обесточенной обмотке электромагнита приемник с пластиной занимают нижнее положение, и заглушки, находящиеся в отверстиях пластины, давят на толкатели 9, скользящие в отверстиях нижней плиты, Толкатели, прижимаясь к контактам контактного устройства, замыкают их. Перед запуском машины, устанавливая заглушки в соответствующие отверстия пластин, 20 набирают программу испытания образца. Пластины соединяются в необходимой последовательности, и первая пластина вводится в приемник. Чтобы толкатели, выступающие из нижней плиты, не мешали перемещению пла стины по направляющим приемника, последний поднимают, включая электромагнит. Пластина устанавливается с помощью фиксаторов в таком положении, чтобы каждое ее отверстие находилось против толкателя. После это- ЗО го выключают электромагнит и приемник опу5 10 15 20 25 30 скается под действием пружин. Устройство готово к работе,При опускании приемника установленные в отверстиях пластины заглушки нажимают на толкатели 9, расположенчые под ними. Остальные толкатели проходят через незаглушенные отверстия пластины. Опущенные заглушками толкатели нажимают на кнопки контактов и тем самым замыкают те или иные электроцепи схемы управления машины.Включают машину, и образец испытывается в установленном режиме до тех пор, пока количество циклов его нагружения не совпадет с числом, закодированным расположением заглушек в отверстиях пластины.После этого со счетчика через заранее подготовленные цепи поступает сигнал в схему управления, которая преобразует его, усиливает и дает команду на исполнительные механизмы о переходе в другое состояние, определяемое положением заглушек в соответствующем ряду отверстий пластины.После отработки всех исполнительных механизмов схема управления вырабатывает сигнал на смену пластины (кадра). При этом подается питание на электромагнит, Он срабатывает и поднимает приемник с пластиной. Заглушки отходят от толкателей.Одновременно подается питание на мехаханизм протяжки пластин. Последний вращает винт 10, по которому перемещается каретка (на чертеже не показана). Каретка тянет за собой следующую пластину. В тот момент, когда отверстия новой пластины окажутся против соответствующих толкателей, срабатывает концевой выключатель и обесточивает электромеханизм протяжки и электромагнит, Механизм протяжки останавливается, и движение пластины прекращается; приемник с пластиной опускается,Часть толкателей под заглушками опускается и подготавливает соответствующие электроцепи схемы управления для перехода на следующий режим испытания. Через определенное число циклов нагружения процесс повторяется в той же последовательности. Предмет изобретенияУстройство для ввода программ режимов работы испытательных машин, содержащее контактное устройство, электромагнит, механизм протяжки и носитель программ, отличающееся тем, что, с целью повышения надежности работы устройства и снижения трудоемкости при наборе программ, носитель программ выполнен в виде набора одинаковых жестких, шарнирно соединенных между собой пластин с отверстиями, в количестве, равном количеству контактов, и съемных заглушек, закрывающих отверстия, расположенные против контактов, которые должны сработать в соответствии с программой.196406 Редактор Т. Орловская Заказ 2136/8 Тираж 535 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Центр, пр. Серова, д. 4 Типография, пр. Сапунова, 2 Составитель А. Ионова Техред Т. П. Курилко Корректоры. А. А. Король и М. П, Томашова
