Горбатенко

Номер патента: 1293676

Опубликовано: 28.02.1987

Авторы: Буняев, Горбатенко, Дьяконов, Лачин, Малина, Холодков

МПК: G01R 33/12

Метки: намагничивания, ферромагнетиков

...обеспечивает дополнительное подмагниру 3 постоянного тока, обмотка воз чивание обра.ца 1.буждения 4, подключенная к генератору 5 затухающих колебаний тока, и , два сердечника, то обмотка возбуждеподмагничивающая обмотка 6 вывод ния 4 и подмагничивающая обмотка 6которой подключены к конденсатору 7 включаются так, чтобы при отсутствии20На образец 1 одновременно воздей- постоянного поля ЭДС возбуждения нествуют постоянным Н; от генератора транспортироваласьв подмагничивающие3 и затухающим переменным Н ,маг обмотки. Этого можно добиться, вклюнитными полями от генератоРа 5 Ско чая встречно обмотки подмагничиваниярость изменения магнитной индукции 25 по отношению к обмоткам возбуждения( в ) имеет четные гармоники, наличие дифференциальное...

Номер патента: 1280129

Опубликовано: 30.12.1986

Авторы: Горбатенко, Кондратенко, Панов, Судиловский

МПК: E21F 3/00

Метки: кондиционер, шахтный

...При этом к входному патрубку 14 сопла 15 эжектора 1 подсоединенгазоотводящий трубопровод 11.Кондиционер работает следующим образом.Включают в работу воздуходувку 1,которая подает воздух по трубопроводам 2 и 3 к объекту проветривания.Открывают вентили 7 сосудов 6 высокогодавления - дополнительного теплообменника. В результате сублимации углекислотного льда в сосудах 6 охлажденный углекислотный газ по трубопроводу 8 поступает через входнойколлектор 9 в основной теплообменник 20 4 и далее через выходной коллектор10 основного теплообменника 4 - в газоотводящий трубопровод 11.Воздух, нагнетаемый воздуходувкойпоступает из воздухопровода 2 вовнУтреннюю полость 13 теплоизолированной емкости 5, а из нее по трубопроводу 3 направляется к...

Номер патента: 1278098

Опубликовано: 23.12.1986

Авторы: Воронов, Горбатенко, Губин, Карпман, Мошнин, Ромашко, Семенов, Ходов

МПК: B21J 13/02

Метки: выдавливания, штамп

...(фиг. 2) или в виде полуцилиндрической выточки Б в нижней полуматрице 2 и прикрепленного к ней полукольца (фиг. 3). К верхней полуматрице прикреплен фиксатор положения пуансонодержателя, выполненный, например, в виде клина 7, выступающего за поверхность В верхней полуматрицы и обеспечиваюгций взаимодействие с пуансонодержателем 5.Штамп для выдавливания изделий работает следующим образом.В исходном положении ползунов пресса боковой пуансон 4 вдвигают в крайнее ближнее к центру нижней полумат 1)ицы положение. Нагретую цилиндрическую заготовку устанавливают манипулятором центрально на нижнюю полуматрицу. Опусканием наружного ползуна с закрепленной верхней полуматрицей 1 окончагельно центрируют заготовку посредством отверстия в верхней...

Номер патента: 1276831

Опубликовано: 15.12.1986

Авторы: Горбатенко, Кондратенко, Лебедев, Судиловский

МПК: E21F 5/00

Метки: выработке, пожара, тупиковой, тушения, угольной, шахты

...снизить выделение метана изугля и поддерживать концентрацию егов допустимых пределах50Расчетную величину изменения давления определяют по эмпирическ:ойформуле допустимая по правилам безопасности концентрация метана при пожаре, Я; фактическая концентрация метана в выработке, Е; эмпирический коэффициент, учитывающий влияние измений абсолютного давления воздуха на метановыделение в зависимости от мощности пласта, геометрических размеров выработки, 7/кПа; коэффициент, учитывающий влияние степени метаноморфизма угля на метановыделение, об. доли;время загазирования выработки от С, до Сд , мин; расчетное время тушения пожара, мин.Снижение концентрации метана происходит вследствие задержки вьдцеления его при изменении сорбционной...

Номер патента: 1263916

Опубликовано: 15.10.1986

Авторы: Горбатенко, Селивра, Тимошенко, Яценко

МПК: F04F 5/20

Метки: эжектор

...7, уплотненным относительно корпуса 1, а корпус - кольцевой перегородкой 8, уплотненной относительно камеры 1 смешения и образующей с выступом 7 и камерой 4 смешения кольцевую полость 9, сообщенную с каналом 5, при этом входное сечение последнего расположено от входа камеры 4 смешения на расстоянии 1, равном ее внутреннему диаметру д.Эжектор работает следующим образом,Активная среда, истекая из сопла 3, эжектирует пассивную среду. В камере 4 смешения происходит обмен энергией между активной и пассивной средами, а в диффузоре 6 - частичное преобразование кинетической энергии потока в потенциальную. На номинальном режиме камера 4 смешения располагается на оптимальном расстоянии от среза активного сопла 3, а равнодействующая сил...

Номер патента: 1259303

Опубликовано: 23.09.1986

Авторы: Горбатенко, Местецкий, Шишковский

МПК: G06K 11/06

Метки: графической, информации, считывания

...моменттриггер 5 находился в состояниии"белый", то переключение его в состояние черный" разрешает прохождение импульса с датчика 26 черезэлемент ИЛИ 10 и элемент И 13 навход "-1" реверсивного счетчика 16.Значение счетчика становится равным101. Импульс "Пуск", задержанный элементом 19 задержки, через элементИЛИ 10 и элемент И 13 вычитает еще"-1" из содержимого реверсивногосчетчика 16, и значение его становится равным 100, Таким образом, приизменении цвета с белого на черныйосуществляется поворот вектора движения датчика на +120 . Если послеэтого шага цвет под датчиком не изменяется (т.е. формирователь 1 невырабатывает импульс), на следующемшаге происходит вычитание только одной единицы, и вектор направлениядвижения датчика еще...

Номер патента: 1258432

Опубликовано: 23.09.1986

Автор: Горбатенко

МПК: A62C 31/02

Метки: наконечник, пожарного, ствола

...наб., д, 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к пожарной технике.Цель изобретения - повышение герметичности стыка и исключение перекоса при переключении наконечника ствола.5На чертеже представлен наконечник для пожарного ствола, общий вид.Наконечник для пожарного ствола содержит корпус 1 ствола с щитом 2, на оси 3 которого установлен насадок 4 с возможностью его вращения и сопло 5, соосно с10 которым в щите размещена втулка 6 с упругим вкладышем 7 и уплотнительным кольцом 8, вставленным в кольцевую проточку, выполненную во втулке 6, а также опорную шайбу 9 из антифрикционного материала, причем шайба установлена в диаметрально противоположном направлении от втулки. Наконечник для пожарного ствола...

Номер патента: 1250355

Опубликовано: 15.08.1986

Авторы: Воронов, Горбатенко, Губин, Гуревич, Мошнин, Овсеенко, Ромашко, Ходов

МПК: B21D 22/00

Метки: арматуры, изделия, полукорпуса, типа, трубопроводной

...заготовка; на фиг. 3 - куполообразная заготовка с предварительно сформированным наружным патрубком; на фиг. 4 - полукорпус арматуры трубопровода.Способ осуществляют следующим образом. 20Из полусферической с центральным отверстием заготовки, вытянутой из листа, или трубной заготовки продольным обжимом осуществляют предварительное формование наружного патрубка с набором метал 25 ла и приданием заготовке куполообразнои формы.После получения заготовки куполообразной формы осуществляют раздачу отверстия заготовки на участке наружного патрубка и осадку его с раздачей отверстия на участке формообразования внутреннего патрубка.Примером конкретного выполнения предлагаемого способа может служить изготовление заготовки корпуса задвижки с...

Номер патента: 1248656

Опубликовано: 07.08.1986

Авторы: Браславский, Горбатенко, Максимов, Рыбалка

МПК: B02C 13/22

Метки: мельница, роторная

...диска. Корпус 1 имеет камеры 13 и 14 отбора и транспортировки тонко измельченного материала 1 Роторная мельница работает следующим образом.Исходный материал через загрузочный бункер 2 поступает в центр рогорной мельницы и попадает на первыйряд ударных элементов 10 диска 8.В результате удара об уцарные элементы 10 правого диска 8 частицы 3. Мельница по п.1, о т л и ч аю щ а я с я тем, что один из дисков выполнен неподвижным. разрушаются и со скоростью, близкойк его линейной скорости, отбрасываются к поверхности вращающихся ударныхэлементов 10 левого диска 7. Приэтом мелкие частицы измельченногоматериала, образовавшиеся после удара, обладая большей парусностью,увлекаются осевой составляющей воздушного потока в щели 11 вращающихся дисков 7...

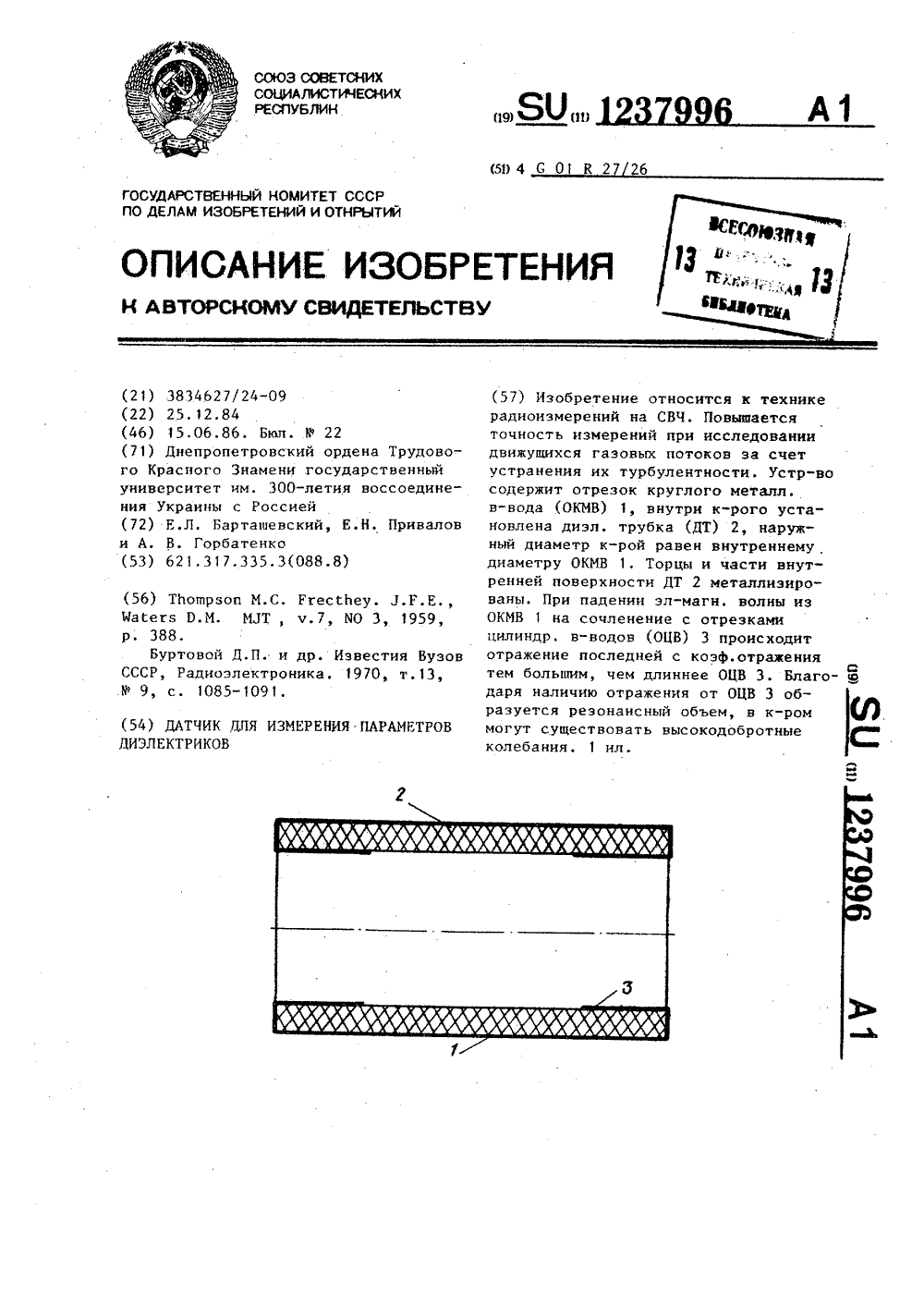

Номер патента: 1237996

Опубликовано: 15.06.1986

Авторы: Барташевский, Горбатенко, Привалов

МПК: G01R 27/26

Метки: датчик, диэлектриков, параметров

...диэлектрических свойств движущейся газообразной среды. 5Цель изобретения - повышение точности измерений при исследовании движущихся газовых потоков за счет устранения их .турбулентности.На чертеже приведена конструкция 10 датчике для -измерения параметров диэлектриков.Датчик дляизмерения параметров диэлектриков содержит отрезок 1 круглого металлического волновода, внутри 15 которого установлена диэлектрическая трубка 2, при этом торцы и части внутренней поверхности диэлектрической трубки 2.металлизированы,Датчик для измерения параметров 20 диэлектриков работает следующим образом.Внешние геометрические размеры диэлектрической трубки 2 выбираются с учетом ее диэлектрической проницае мости такими, что в получающемся металлизированном...

Номер патента: 1203047

Опубликовано: 07.01.1986

Авторы: Алесковский, Горбатенко, Малков, Малыгин, Петрова, Цветкова

МПК: C03C 17/245

Метки: микросфер, стеклянных, упрочнения

...0 ОС 1 стныи 49 215 353 5 8 Изобретение относится к химической технологии получения легковесных наполнителей, используемых в производстве композиционных материалов различного целевого назначения: облегченных пластмасс, гипса, цемента, бетона, сферопластиков, сочетающих малую плотность с достаточ-. ной прочностью.Цель изобретения - повышение гидростатической прочности микросфер.В результате. обработки микросфер парами ЫНз и НО с поверхности удаляются хлор-ионы, повьппается стабильность покрытия, образуются водородсодержащие группы, способные взаимодействовать с новыми порциями хлоридов или оксихлоридов. Многократная обработка хлоридами (оксихлоридами) и НО или ИН с удалением после каждой стадии обработки физически сорбированных...

Номер патента: 1198142

Опубликовано: 15.12.1985

Авторы: Горбатенко, Сокольников, Хомицкий

МПК: E02B 1/00, E02B 3/04, E02B 3/12 ...

Метки: берегоукрепительного, возведения, наносорегулирующего, сооружения

...инъекционные гибкие трубы 3, выполненные из армированной резины, кордовой ткани, полиэтилена или металла. Затем свободные края полотнища 2 сверЛтывают с двух сторон навстречу друг 2. Способ по п. 1, о т л и ч а ющ и й с я тем, что, с целью предупреждения вымывания грунта из оболо. - чек волнами, головную часть оболочек сгибают, а свободные кромки на краю полотнища подворачивают от линии касания в упор внутрь оболочек соответственно не менее, чем на О, 1 и О, 5 ширины полотнища. 3. Способ по п. 1, о т л и ч а ющ и й с я тем, что, с целью обеспедругу до касания их в упор и образуют иэ полотнища две незамкнутые взаимосвязанные полотнищем спиралевидные осесимметричные оболочки 4. В последующем головную часть оболочек сгибают внахлест, а...

Номер патента: 1191382

Опубликовано: 15.11.1985

Авторы: Бондарев, Горбатенко, Зворыкин

МПК: B65G 21/04

Метки: конвейера, ленточного, секция

...на ветвях каната 2, охватывающего обводные элементы в виде цевращающихся блоков 3., и натянутого между ними. Блоки 3 прикреплены к раме 4. Конвейерная лента 5 опирается на ролики 1. Невращающийся блок 3 содержит подвижную часть (полублок) 6, которая устайовлена в направляющих планках 7, прикрепленных к неподвижной части (полублоку) 8. Г 1 одвижная часть 6 соединена с рамой 4 30 посредством натяжного винта 9, гайка 1 О которого прикреплена к раме 4.Секция ленточного конвейера работает следующим образом.Под действием падающего на конвейер груза в месте загрузки и при транспорти- З 5 ровании крупных кусков происходит их соударение с роликами 1, в результате чего они проседают, а динамическая нагрузка г через ролик воздействует на канат 2 в...

Номер патента: 1168614

Опубликовано: 23.07.1985

Авторы: Баранов, Геллер, Горбатенко, Каттенберг, Конарев, Минаев, Пилюшенко, Следнев, Уманский, Ярошевская

МПК: C21D 1/78, C21D 8/00

Метки: легированной, стали, сфероидизирующей

...при охллж;ени 1,50П р и м е р, Заготовки стали18 ХГТ ссчешем 150 х 40 х 27 мм прокдтывсцот за 5 пропусков цд тон;ицу 8 мм.Л 11)С.Е 3 ЗЛГОТ 01)ОК ПРОЗОДЯТ )3 (П 1 Н 1 ТО- вой пстти цо 1200 С. Темпсрстур) оконЧЕ 1 Г 1 ПРОКЛТКИ ЗЛГОТОВОК СОСТЛЕЗЛЯ(ЗТ 1000"1020 С, Глсте зл 0 Г 0130 е( прок:1-" тЫВЕ)тт Г бЗ ВЫдЕржКИ утг:)ДГ( ПрОцуСКЛми, часть - вьтдерживснот перел 2-япос;нздцими пропусками в течецие 80 сСтепень обжлти в 2-х последнихпропусках сот.тавлсзт 11 и 0%, Прока.Т с 1 Н 1 1 С. Об Д ЛЗ 1 Ы ОХ 1 дж, ЛОт,0 60 07 т 0 С пт) сл(еттуо)им ртзжГд:-Г: 1. 11 азоз)т,ух( со скорость(т 2 С/с, 2. СО,00 оС,1 Ослецуюцее ох:Гаждецие металлапроводят на воздухе.Прокатанцые образцы подвергают С(СЗРОгЦИЗ;РУГОГЕМУ ОтжИГУ ПО РЕЖИМУ: нлгр(. и дст 750-770...

Номер патента: 1153064

Опубликовано: 30.04.1985

Авторы: Горбатенко, Притьмов, Семенихин, Фрянов

МПК: E21C 41/04

Метки: выемки, гидромониторами, отработке, пластов, пологих, угля

...Тираж 482 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Филиал ППП "Патент" г. Ужгород, ул. Проектная, 4 Изобретение относится к горной промышленности и предназначено для выемки угля гидромониторами при отработке пологих пластов.Известен способ выемки угля гид ромониторами при отработке пологих пластов Я .Однако данный способ недостаточно эффективен.Известен способ выемки угля гидро мониторами при отработке пологих пластов короткими очистными забоями в зоне повышенных деформаций в направлении от выемочного штрека на всю ширину столба заходками в вос ходящем порядке от почвы к кровле пласта 21 .Однако известныйспособ характеризуется значительными потерямиугля,...

Номер патента: 1150316

Опубликовано: 15.04.1985

Авторы: Горбатенко, Кулиш, Мосягин, Мухин, Николаев

МПК: E04B 1/343

Метки: каркаса, секция, складная, сооружения

...вид (аксонометрия); на фиг. 2 складная секция каркаса, общий вид в разложенном положении; на фиг.-3 - средний узел складной секции в процессе трансформации; на фиг. 4 - ферма из складных секций в рабочем положении; на фиг. 5 - ферма в процессе трансформации. Складная секция 1 каркаса сооружения включает сопряженные в среднем узле подкосы 2 и ригели 3, имеющие на концах отверстия 4 для шарнирного соединения с примыкающими складными секциями 1, причем подкосы 2 в узле шарнирно соединены один с другим посредством дополнительного шарнира 5, ось которого расположена над осью дополнительного шарнира 6 ригелей 3, кроме этого шарниры 7 узла расположены по углам четырехугольника АВСД, продолжения сторон АВ, ВС, СД и АД пересекаются с осями...

Номер патента: 1146248

Опубликовано: 23.03.1985

Авторы: Бондарев, Горбатенко, Зворыкин

МПК: B65G 21/04

Метки: загрузки, конвейера, ленты, месте, поддержания, секция

...4; на фиг. 6 - схема прогиба роликоопоры при ее нагружении.Секция для поддержания ленты конвейера в месте ее загрузки содержит наклонные крайние ролики 1, установленные на ветвях каната 2, огибающего блоки 3 и натянутого между блоками 3, расположенными на раме 4. Крайние ветви каната поддерживаются упругими подвесками 5, имеющими возможность поворачиваться вокруг оси, параллельной крайним ветвям каната. Ось б каждого крайнего ролика 1 прикреплена накладными планками 7 к ветвям Каната 2 и к шатуну 8, который соединен посредством шарнира 9 с коромыслом 10, установленным на раме 4 посредством шарнира 11. При этом шарнир 9 соединяющий шатун 8 с . коромыслом 10, расположен ниже уровня шарнира 11, соединяющего коромысло 10 с рамой 4, и...

Номер патента: 1145087

Опубликовано: 15.03.1985

Авторы: Горбатенко, Кортиков, Сокольников, Хомицкий

МПК: E02D 29/09

Метки: занесения, защиты, наносами, подводной, траншеи

...к оболочке с одной стороны 2 . Устройству присуща недостаточнаянадежность работы,. Цель изобретения - повышениенадежности работы устройства,Цель достигается тем, что устройство для защиты подводной траншеи от занесения наносами, включающее эластичную заполненную рабочейсредой под давлением оболочку,имеющую вентили, подводящие шлангии Фартук, прикрепленнь к оболочкес одной стороны, снабжено дополнительным Фартуком, прикрепленнымк оболочке с другой стороны симметрично основному фартуку, причемкаждый Фартук снабжен усиливающимтросом, расположенным по его периметру, и имеет ширину, составляющую 1-2 диаметра оболочки, а каждыйвентиль снабжен поплавком. 23На фиг, 1 представлено устройство, общий вид; на фиг. 2 - разрезА-А на фиг....

Номер патента: 1142377

Опубликовано: 28.02.1985

Авторы: Бондарев, Горбатенко, Зворыкин

МПК: B65G 33/08

Метки: винтовой, конвейер

...винтовой конвейер, общий вид; на фиг.2 - разрез А-А на фиг,1; на фиг,З - разрез Б-Б на фиг.2; на фиг.4 - раз-.рез В-В на фиг.2, на фиг.5 - раз,рез Г-Г фиг.1, на фиг.б - узел 1 на,фиг.1, на фиг.7 - разрез Д-Д фиг.2,на фиг.Я - первоначальное положениеа желоба и положение д после передвижки для поддержания зазораном между винтом и желобом.Винтовой конвейер состоит из винта 1, размещенного в желобе 2 и поддерживаемого подшипниковымн узлами 3. Винт 1 госредством муфты 4 377 гсоединен с приводом.5. Подшипниковые узлы 3 и привод 5 размещены на опорной раме 6 и прикреплены к ней (фиг.1), Соединение желоба 2 с опорной рамой 6 выполнено в виде салазок 7, размещенных на опорчой раме 6 и вертикальных домкратов 8,связанных одним концом. с...

Номер патента: 1139931

Опубликовано: 15.02.1985

Авторы: Горбатенко, Грязнов, Закривидорога, Ростовская, Цыганков

МПК: F22B 31/02, F22B 35/14

Метки: котел

...и перегреву экономайзера,Известен котел, содержащий барабан сциркуляционным контуром, снабженным циркуляционным насосом и испарителем, питательный трубопровод, подключенный к барабану и снабженный установленным последовательно по ходу воды расходомером иэкономайзером, и перепускную линию с регулятором расхода, соединяющую напорныйпатрубок циркуляционного насоса с питательным трубопроводом в зоне между расходомером и экономайзером 2.Недостатками такого котла являются низкая надежность и экономичность из-за трудности регулирования расхода воды по перепускной линии при резком изменении нагрузки котла, что приводит или к ухудшению охлаждения экономайзера, или к чрезмерномуповышению температуры воды на входе вэкономайзер и повышению...

Номер патента: 1135976

Опубликовано: 23.01.1985

Авторы: Горбатенко, Панов

МПК: F25B 19/00, F25D 3/12

Метки: холодильная

...что количество тепла, поступающее от воздухоохладителя, соединенного с коллектором, к емкостям с твердой углекислотой, недостаточно для требуемой ее сублимации, в результате чего холодопроизводительность установки также снижается.Цель изобретения - повышение холодопроизводительности.Указанная цель достигается тем, что в холодильной установке, содержащей емкости с твердой углекислотой, которые подключены к общему коллектору, и два воздухоохладителя, один из которых соединен с коллектором, а другой сообщен с атмосферой, каждая из емкостей снабжена навитым на нее змеевиком, которые последовательно соединены и подключены к воздухоохладителям, причем на линиях связи змеевиков смежных емкостей установлены дополнительные воздухоохладители.На...

Номер патента: 1135793

Опубликовано: 23.01.1985

Авторы: Баранов, Горбатенко, Коваленко, Литвинов, Минаев, Оробцев, Пашинский, Тольский, Чепраков

МПК: C22C 38/14

Метки: сталь

...деформации (волочения) присохранении достаточной пластичности,Понижение содержания углерода нижеуказанного предела приводит к образованию в стали недостаточного количества высокопрочной структурной составляющей (перлита) и, как следствие, кснижению прочности, как после горячейпрокатки, так и после холодной деформации. Превьппение указанного содержания углерода в стали приводит к образованию в стали слишком большого количества перлита, что приводит к снижению пластичности и к появлению встали трещин как при калибровке, таки при высадке головки болта,Марганец и кремний используются только в качестве раскислителей, поэтому их остаточное содержание в предлагаемой стали находится в пределах, установленных ГОСТом для качественных...

Номер патента: 1134539

Опубликовано: 15.01.1985

Авторы: Горбатенко, Демин, Комаров, Коротя, Косинский, Сасин

МПК: C01B 31/02

Метки: заготовок, обжига, пакетировки, углеродсодержащих

...до заполнения контейнера.Увеличение отношения толщины слоя заготовок к толщине слоя засыпки более 20:1 ведет к слипанию заготовки между собой, изменению их формы и ухудшению качества з;отовки. К такому же эффекту приводит и превышение отношения 6:толщины слоя заготовок и максималному линейному размеру заготовок,Отношение толщины слоя заготовок к толщине слоя засыпки менее 10;1 ведет к уменьшению производительности,Отношение толщины слоя заготовок к максимальному линейному размеру заготовок менее 5:1 приводит к нерациональному способу пакетировки заготовок в контейнеры из-за неоправданно малой толщины слоя загоовок,На фиг. 1 представлен металлический жаростойкий контейнер, разрез; на фиг. 2 - произвольная загрузка заготовок в...

Номер патента: 1127946

Опубликовано: 07.12.1984

Авторы: Галюжин, Горбатенко, Тарасик

МПК: E02D 1/00

Метки: всережимного, дизеля, испытания, регулятора, стенд

...входу возмущающего воздействия.(гармонический сигнал подается наприводной вал),Цель изобретения - упрощение конструкции,Поставленная цель достигается тем, что в стенде для испытания всережим,ного регулятора дизеля, содержащем регулятор, основной электродвигатель, ;связанный с приводным валом регуля тора, вспомогательный электродвигатель в блоке с редуктором,.выходной вал которого снабжен эксцентриком, связанным с рычагом управления регулятором,и имитационное динамическое 40 звено, установленное перед рычагом управления и соединенное с последним, имитационное динамическое звено снабжено первичным и вторичным вала-ми, установленными в подшипниках на 45 кронштейнах и соединенными между со бой при помощи упругой муфты, и рыного....

Номер патента: 1125672

Опубликовано: 23.11.1984

Авторы: Гитис, Горбатенко, Демидов, Зверев, Лачин, Малина, Холодков

МПК: H01M 10/48

Метки: гальванически, источников, связанных, химических

...и магнитными преобразователями по числу источников тока, выполненными на двух ферромагнитных сердечниках с входной, возбуждающей, компенсирующей и выходной обмотками, ограничительными резисторами, конденсаторами, управляемыми ключами, генератором Затухающих колебаний и источником токов уставок, причем входные обмотки каждого магнитного преобразователя соединены последовательно согласно и через ограничительные резисторы подключены к полю сам .соответствующего контролируемого источника тока, возбуждающие обмотки, соединенные последовательно встречнс, подключены к генератору затухающих колебаний, компенсирую- Я щие обмотки, соединенные последовательно согласно, подключены к источ нику токов уставок, выходные обмотки, соединенные...

Номер патента: 1124158

Опубликовано: 15.11.1984

Авторы: Горбатенко, Еременко, Пословский, Шуваева

МПК: F22B 37/48

Метки: агрегат, котельный

...котла после дымососа,иочистку производят путем использова.ния динамического напора дымососа.При этом не требуется в периодочистки останавливать котлоагрегат 3Однако в этом случае дымососработает на две параллельно подклю- .,ченные нагрузки, что приводит к изменению его характеристик. Дымосос вноминальном режиме будет работать начастичных нагрузках, что неэкономично.Перевод работы дымососов в режимочистки вызовет изменение расходаосновного потока технологическихгазов,и, следовательно, нарушитстабильную производительность котельного агрегата, что также приводит кснижению его экономичности.Кроме того, при работе котла врежиме очистки возникает опасностьповышения эрозийного износа труб,поскольку в периоды очистки непрерывно возрастает...

Номер патента: 1117153

Опубликовано: 07.10.1984

Авторы: Борисенко, Горбатенко, Лукьянченко

МПК: B23D 25/00

Метки: летучие, ножницы

...в виде кинематически связанных между собой и с приводом барабанов с пажами, подающий механизм в виде кицематически связанных между собой валков и механизм согласования скоростей вращения ножевых барабанов и валков, выполненный в виде установленного на валу, кинематически связанном с режущим механизмом, ролика с криволинейной образующей рабочей поверхности, соосной ролику, обоймы с поверхностью отверстия, образованной криволинейной образующей эквидистантной поверхности ролика, кинематитГески связанной посрецством зубчатого зацепления с подающим механизмом, штанг, размещенных в кольцевом зазоре между поверхностями ролика и обокты, и тел качения, смонтированных на штангах и расположенных между поверхностями ролика и обоймы с...

Номер патента: 1107922

Опубликовано: 15.08.1984

Авторы: Антипенко, Бердичевский, Бублик, Бурцев, Горбатенко, Клименко, Левый, Маневич, Махнач, Минаев, Михайлов, Носанев, Стребиж, Темнохуд, Чередниченко

МПК: B21B 45/02

Метки: охлаждения, проката

...например полособульбового профиля18 из низколегированной стали типа 09 Г 2, в данном устройстве, состоящем из 12-ти отдельных секций - накопительных баков 1 длиной 1500 мм каждый - и смонтированном в потоке крупносортного линейного стана, осуществляется следующим образом.По соответствующим трубопроводам подают охлаждающую жидкость в ка ждый накопительный бак 1 и сжатый газ в газовый коллектор 11. Давление жидкости на входе в накопительные баки 1 устанавливают с помощью запорной арматуры равным 1,5 ати, а давление газа на входе коллектора поддерживают на уровне 4,5 ати.Охлаждаемый прокат 9 полособульбового профиля выходит из соответствующей клети стана со скоростью 4 м(с и ориентируется с помощью специальных направляющих по оси...

Номер патента: 1103056

Опубликовано: 15.07.1984

Авторы: Абрамов, Баранов, Горбатенко, Данильченко, Москаленко

МПК: F25B 11/00

Метки: испытаний, стенд, турбохолодильника

...цель достигается хем,что стенд для испытаний турбохолодильника, содержащий установленные на одном валу турбину и компрессор с отводным трубопроводом, имеющим воздуховоздушный теплообменник,дополнительно содержит эжектор, камера смешениякоторой подключена посредством двухканальной заслонки ко входу и выходу 35компрессора рабочее сопло - ко входу и выходу турбины, а также датчиксигнализатора частоты вращения рото-ра, связанный с двухканальной заслонкой. 40 На чертеже представлена схемастенда.Стенд содержит установленные на одном валу турбину 1 и компрессор 2 4 отводной трубопровод 3, воздуховоздушный теплообменник 4, эжектор 5 с камерой смешеиия 6 и рабочим соплом 7, двухканальную заслонку В, Датчик сигналиэатора частоты...

Номер патента: 1090926

Опубликовано: 07.05.1984

Авторы: Бабак, Горбатенко, Демочко, Кузнецов, Малякин, Попов

МПК: F04D 29/28

Метки: колесо, рабочее, турбомашины, центробежной

...8, а верхняя обечайка 5 и нижняя обечайка 6 каждой по лопатки 3 выполнены эластичными, причем нижние кромки 18 закреплены на носике 4 лопатки 3, а верхние кромки 19 размещены в зазоре 16 между стержнями 14 и 15, напередней вогнутой стенке 8 закрылка 7 установлены фиксаторы 20, выполненные в виде клиньев 21, размещенных в зазоре 16 между стержнями 14 и 15. 5Поворотный закрылок 7 установлен в одном из фиксированных положений Б, В, Е, при этом обечайки 5 и 6 соответственно могут быть расположены в положениях, а, а, и б, б, б" ОКроме того, в основном и покрывном дисках 1 и 2 соответственно для каждой лопатки 3 выполнены несколько пар соосных друг другу отверстий 22, расположенных по кривой 15 ж - средней линии оптимального профиля...
