Горбатенко

Номер патента: 893439

Опубликовано: 30.12.1981

Авторы: Бодянский, Горбатенко, Губин, Кротов, Овчар, Сорокин

МПК: B23K 7/10

Метки: копир, копированием, магнитным, машинам, тепловой

...конструктивных элементов копирапроизводят из следующих соображений.Ширину пластины устанавливают, выдерживая соотношение В=В (п+1),где В -расстояние между совмещаемымисторонами пластин;6. - поперечный шаг между рядамиобрабатываемых отверстий в направлении, перпендикулярномсовмещаемым сторонам пластины;П - количество рядов отверстий впластине.Диаметр отверстий и полуотверстий копира Док устанавливают максимально возможным по отношению к диаметру обрабатываемых отверстий Д р в листовой заготовке, так как этим определяется оптимальныйдиаметр магнитного пальца машины.Коэффициент использования металлаобрабатываемой заготовки и предельная величина диаметра отверстий и полуотверстийкаждой части копира определяются величиной минимальной...

Номер патента: 893240

Опубликовано: 30.12.1981

Авторы: Горбатенко, Иглин, Расюк

МПК: B01J 2/02

Метки: гранулятор, расплавов

...к умецьшению производительности,Цель изобретения - повышениепроизводительности гранулятора путем предотвращения налипация расплава на поверхно .ти корпуса.Поставленная цель достигаетсятем, что в грануляторе расплаэов,содержащем корпус с охлаждаемойстенкой и расположенный в корпусе893240 Формула изобретения И 111 И 1 И Вака11314/5 Тираж 570 Подписное Фи ",. 11,1 П "1 атгн".",; . у гор п, ул. Проектная, 1 вращающийся диск, диск снабженприводом возвратно-поступательногоперемещения вдоль оси его вращения.На чертеже изображен предлагаемыйгранулятор, продольный разрез,Гранулятор расплавов содержиткорпус 1 с наклонной охлаждаемойстенкой 2, В нижней части корпуса 1выполнено разгрузочное окно 3.Внутри корпуса 1 расположен дисковый...

Номер патента: 891801

Опубликовано: 23.12.1981

Авторы: Горбатенко, Гузий, Кушнарев, Ткачев, Ткачева

МПК: C23D 11/00

Метки: обжига, стали, стеклоэмалей

...обжиг грунтовых эмалей.Химический состав фритт и добавки при помоле грунтовых эмалей приве ,дены в табл. 1 и 2,,32 15,44 12,00 ИпО 0,80 0,90 0,30Ма 0 19,98 22,28 17,36 47,64 40,94 31,32 иапо СаО Со О 020 039 0,40 3,00 М 10 0,66 О, 78 МаЯ 1 Г -0,40 0,16 0,18 СаЕ 6,92 лина часо 2,00 3,7 9,00 6,00 8,00 Хромомагне- -зит вьярская Песок кварцевый 15,00 5,00 18,00 Сода кальци,50 0,20 0,20 нированная0,60 0,20 0,60 0,30 0,30 СульФатнатрия 45,00 45,00 45,00 Вода оопределяютчисло сквозных пор дометалла в перерасчете на площадь,равную 10 м. Режим обжига и усред-.ненные результаты приведены втабл, 3. 2,80 едлагаемьй 790 950 А 12 0 бф 74 6 ф 42 4 ф 03 Для получения сравнительных данных этими грунтами покрывают по 1 О об- разцов и обжигают на...

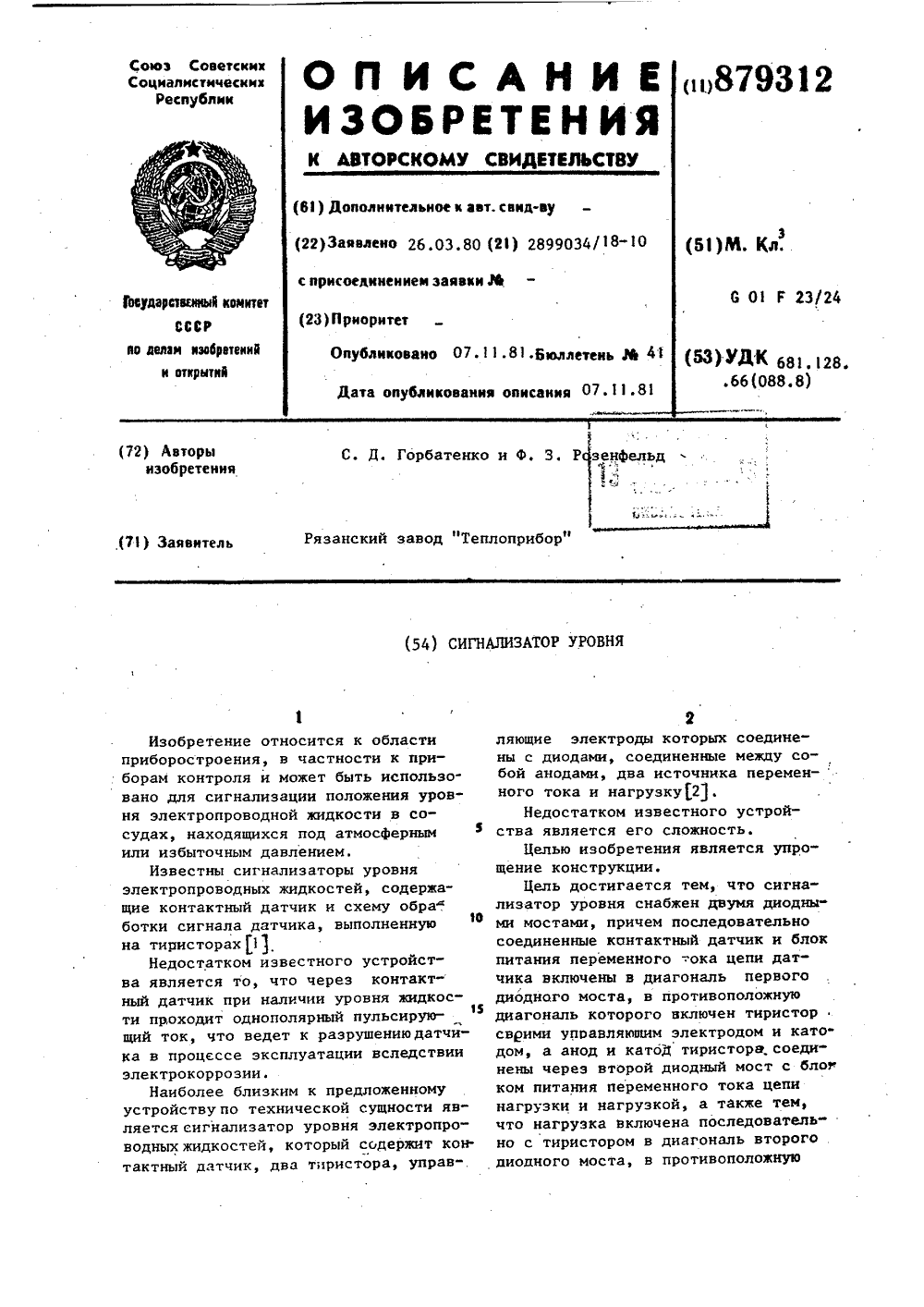

Номер патента: 879312

Опубликовано: 07.11.1981

Авторы: Горбатенко, Розенфельд

МПК: G01F 23/24

Метки: сигнализатор, уровня

...тока источник питания 4, соединенный последовательно с нагрузкой2, подключен через диодный мост к тиристору 1, Все остальные соединения выполнены аналогично фиг. 1.Схема работает следующим образом.При отсутствии жидкости датчик 5 разомкнут, тиристор 1 заперт и чу рез нагрузку 2 тока нет. При достижении жидкостью контролируемого уровня, замыкаются через жидкость электроды датчика 5 и по цепи : источник питания 6, датчик 5, диодный мост 3,:переход " управляющий электрод-катод" тиристора 1 протекает ток, при этом через датчик протекает переменный ток, через управляющий электрод тиристора - двухполупериодный выпрямленный ток, через нагрузку - постоян 40 ный ток или переменный в зависимости от соединения по схемам, изображенным на фиг. 1...

Номер патента: 870762

Опубликовано: 07.10.1981

Авторы: Бабак, Богатов, Горбатенко, Демочко, Кузнецов, Малякин, Попов

МПК: F04D 17/08

Метки: вентилятор, центробежный

...установленный на раме 4.Корпус 1 снабжен опирающимся на него несущим кольцом 5 и рама 4 закреплена на последнем. Между кольцом 5 и корпусом 1 может быть установлена уплотнительная вибропоглощающая прокладка 6. Кольцо 5 может быть зафиксировано от радиальных перемещений стопорными элементами 7. Опорные поверхности 8 и 9 кольца 5 и корпуса 1 могут быть выполнены коническими. При необходимости ремонта или обслуживании вентилятора кольцо 5 с закрепленной на нем рамой 4 и ротором 3 при помощи грузоподъемиого механизма вынимают из корпуса 1, так как кольцо 5 не закреплено в вертикальном направлении. От радиальных перемещений кольцо 5 с рамой 4 и ротором 3 зафиксировано либо стопор- И ными элементами 7, либо контактом конических поверхностей 8...

Номер патента: 867748

Опубликовано: 30.09.1981

Авторы: Горбатенко, Давлюд, Поваляев, Попов

МПК: B61J 3/06

Метки: вагонов, железнодорожных, маневровая, передвижения, тележка

...полок 18 в нерабочее положение в рамевыполненыниши 23.Маневровая тележка работает следующим образом,При рабочем движении маневровойтележки (влево, фиг,) тяговый канат5 вилкой 6 тянет центральную тягу 8которая перемещается относительно рамы 1 до упора влево и Фиксируетсяв этом положении стопорным устройством9, Одновременно с перемещением цент ральной тяги 8 посредством рычага 13выдвигаются задние колесные захваты11. Передние колесные захваты 12 невыдвигаются, так как рычаги 14 завчет наличия пазов 16, поворачиваясь,не взаимодействуют с шарниром соединения колесны 1 с захватов 11 и 12.5 оОдновременно скосы 22 копиров 15,перемещающихся совместно с тягой 8,воздействуют на штоки 20, которыевыдвигают двускатные полки 18 в рабочее положение,...

Номер патента: 863883

Опубликовано: 15.09.1981

Авторы: Бухтий, Горбатенко

МПК: E21F 5/00

Метки: подземных, пожаров, тушения

...итетрафтордибромэтана в соотношенииб:1 оптимальную концентрацию принимают, равной 2,7. 55КЕрбходимую интенсивность подачифлегматизирующих примесей иэ баллонов 9 в струю пожарных газов с помощью раэбрыэгивателя 8 определяютв эависемости от количества циркулирующих пожарных газов и оптимальнойконцентрации флегматизирующих примесей по формулеЧСрп. ап100-С 65 гд- р - необходимая интенсивностьподачи флегматизирукицихпримесей, м /мин;рколичество циркулирующих3пожарных газов, м /мин;рл оптимальная концентрацияфлегматизирующих примесей,.Действительно, при осуществлении предлагаемого способа в поступающей к очагу пожара струе концентрация флегматизирующих примесей должна быть оптимальной (не ниже оптимальной), т.е. равной С ру Суммарное...

Номер патента: 859682

Опубликовано: 30.08.1981

Авторы: Гельбрехт, Горбатенко, Демочко, Кузнецов, Пастернак, Хиценко

МПК: F04D 29/32

Метки: вентилятора, колесо, осевого, рабочее

...последнего с образованием цепи, причем промежуточный элемент может быть выполнен в виде гибкой ленты 14 с отверстиями (не показаны) под шарики. Для установки гибкой ленты в хвостовике 2 выполнена проточка 15 (фиг. 4) .Шарики 10 имеют центральные сквозные отверстия (не показаны), а промежуточный элемент может быть выполнен в виде гибкой нити 16, проходящей через эти отверстия, которая связана с пробкой 11.Для стопорения лопатки 1 в рабочем положении во втулке 4 выполнены отверстия 17, в которые устанавливают болты 18.Установку лопаток 1 в пазах 3 втулки 4 выполняют по варианту (фиг.2 и 3) следующим образом.Хвостовик 2 вставляют в паз 3 втулки 4 до совмещения кольцевых канавок 5 и 8 и образования ими торо- образного паза 9,...

Номер патента: 850699

Опубликовано: 30.07.1981

Авторы: Баранов, Геллер, Горбатенко, Ефименко, Коваленко, Конарев, Краснопольский, Легейда, Минаев, Пилюшенко, Устименко

МПК: C21D 8/00

Метки: обработкистали, сфероидизирующей

...этих зерен служат предпочтительными местами выделения карбидов.После сфероидизирующего отжига с однократной фазовой перекристаллиэацней получается структура зернистого перлита, но твердость оказывается повышенной из-за сохранения зна, - чительной плотности дефектов кристал=. лического строения в феррите. Существенного умягчения удается достичь с помощью циклического отжига, После двух-трех циклов нагрева и охлаждения зернистая структура сохраняется, а твердость существенно понижается в связи с уменьшением плотности 5 10 15 20 25 30О Э 5 40 45 50 55 60 65 дефектов кристаллического строения в феррите.Температура конца прокатки во избежание выделения доэвтектоидного феррита должна быть не ниже Аг . Интервал АГ + (10-50 С) задан иэ...

Номер патента: 844918

Опубликовано: 07.07.1981

Авторы: Горбатенко, Зайцев, Масловский, Серков, Якимович

МПК: F22B 37/22

Метки: барабан, котла

...воды размещен убе отвода продувочной Барабан котла содержит корпус 1 с трубами подвода питательной воды и отвода продувочной воды соответственно 2 и 3. Труба 2 подвода питательной воды размещена соосно в трубе 3 отвода продувочной воды. В корпусе 1 размещены теплообменные трубы 4 и распределительный коллектор 5, соединенный с выходным концом трубы 2 подвода питательной воды, В верхней части корпуса имеется патрубок б отвода пара.Работает барабан котла следующим образом.Питательная вода поступает по трубе 2 в коллектор 5, а из последнего в корпус 1, где перемешивается с котловой водой. Проходя по трубе 2, питательная вода нагревается, охлаждая продувочную воду, которую отводят иэ корпуса 1 по трубе 3. Пар, полученный в результате...

Номер патента: 844915

Опубликовано: 07.07.1981

Авторы: Горбатенко, Ицковский, Лейкин, Лукьянов, Новиков, Попов

МПК: F22B 33/00

Метки: агрегат, котельный

...агрегат содержит топку1 жидкого шлакоудаления с шлакоприемником 2, золоуловитель 3 и системупылеприготовления с мельничным вентилятором 4 и трубопроводов 5 сбросасушильного агента, подключенным кзолоуловителю 3. Трубопровод 5 междумельничным вентилятором 4 и золоуловителем 3 подключен к шлакоприемникус помощью трубопровода 6. Кроме того, 15 имеются промбункер 7 и пылоуловитель 8.При нормальной работе котельногоагрегата под нагрузкой на твердомтопливе отработавший сушильный агент 20 сбрасывается по трубопроводу 5 в золоуловитель 3. При переводе котлана твердое топливо и при растопкена период накапливания пыли в промбункере 7 включается пылесистема 25 со сбросом сушильного агента в шлакоприемник 2 по трубопроводу б. Приэтом...

Номер патента: 844777

Опубликовано: 07.07.1981

Авторы: Горбатенко, Лютов, Сенников

МПК: E21F 1/10

Метки: воздуш-ного, канала, перекрытия

...жестр. 229);Ь - расстояние от начадьного сечения струи, м;с - диаметр начадьного сеченияструИ (равяый диаметру отверстия в стенке канада), м,Принимаем а = 0,08, тогда диаметрструи у противоположной стенки каналасоставитсти чап носительно засдонки,авнение неразрывного сечения и сече ти струи дпя ня у противопо( 12) Ч = бпс ) Ч (5)1ножной стенки канала можно записать следующим образом) % .()Ч 4 ЧОгде Ч - скорость воздуха по оси струив начальном сечении, м/с;Ч - скорость воздуха по оси струиу противоположной стенки канапа, м/с,Формупу (3) можно представить в видеЯЧ=Ч -и. (4)о дйдля того, чтобы отсечь гибкую заспон ку от находящегося под разрежением подводящего канада, необходимо, чтобы проекция скорости Ч перпендикулярная ппощади...

Номер патента: 840555

Опубликовано: 23.06.1981

Авторы: Горбатенко, Губин, Зайцев, Кузнецов, Масловский, Серков

МПК: F22B 21/02

Метки: котел

...из труб с вертикальными участками 5. Вертикальные участки трубБ каждой ширмы расположены на линии, .8405554ность теплообмеца и ремонтопри годностькотла. формула изобретения 3проходящей через центр газохода 1 к его периферии, и соединены радиальными участ ками 6 и 7 труб с коллекторами соответственно 3 и 4,В газоходе 1 после ширм по ходу газов расположены конвективные змеевики 8. При этбм, линия, ца которой расположены вертикальные участки 5 труб ширмы, выполнены в виде дуги окружности, радиальные участки 6 труб ширм соединены с коллектором 3, расположенным со стороны конвективцых амеевиков 8, через полости послед- О них, а радиальные участки 7 труб ширм, расположсццые со стороны нижнего коллектора 4, установлены относительно...

Номер патента: 832007

Опубликовано: 23.05.1981

Автор: Горбатенко

МПК: E21F 1/14

Метки: воздухонепроницаемая, перемычка, шахтная

...прокладываетсярукав эластичной емкости 3 и затемвозводится изоляционный щиток 2. Этиоперации продолжаются по мере подвигания. лавы. В отсеках емкости отведенной на определенном протяженииизоляционной полосы, включающейбутовую стенку, рукав эластичнойемкости, изоляционный щиток, создается избыточное давление. Для создания избыточного давления в рукавеемкости шланга отводов 5 подключаютсяк шахтной пневматической сети илибаллонам со сжатыми инертными газами. Под воздействием избыточногодавления газов внутри емкости стенки ее растягиваются, плотно прижимаются к породам почвы и кровли,заполняя все неровности по контактам с породами.Таким образом, обеспечивается герметичность изоляционнои полосы засчет воздухонепроницаемости стенокемкости,...

Номер патента: 830469

Опубликовано: 15.05.1981

Автор: Горбатенко

МПК: G08C 9/04

Метки: код, преобразованияперемещения

...второй преобразователь 29 частоты, состоящий из смесителя 30, фильтра 31 нижних частот и усилителя-формирователя 32 фазовых импульсов и преобразователя 33 фазы в код.Устройство работает следующим образом.Генератор 16 вырабатывает сигнал частотой 1 в форме меандра, частота которогоделится ца и делителем 20 и на гп делителем 21. Сигнал частотой 1/и с выхода делителя 20 поступает на узкополосный магнитостриционный преобразователь-передатчик 4, настроенный на частоту 1/и, которыйвозбуждает в звукопроводе синусоидальную продольную ультразвуковую волну, бегущую вправо по магнитострикционномузвукопроводу 1 и возбуждавшую в магнитострикционных преобразователях-приемниках5 и 6, настроенных на ту же частоту, гармонические напряжения...

Номер патента: 826089

Опубликовано: 30.04.1981

Авторы: Горбатенко, Кузнецов, Хиценко, Чепурной

МПК: F04D 29/42

Метки: вентилятора, статор, центробежного

...фиг. 1 изображен статор, продольный разрез, на фиг. 2 - узел крепления обечайки и стенки корпуса; на фиг. 3 - вариант выполнения ребер с гофрами.Статор центробежного вентилятора содержит имеющие горизонтальный разъем корпус 1 и входные коробки 2, нижняя стационарная часть которых выполнена непосредственно в бетоне фундамента 3, а верхняя часть - имеет каркас, выполненный в виде пересекающихся ребер 4, образукщих ячейки 5, и силовой части 6, образующей контурную часть боковых стенок и обе айки составляющих статора.Ячейки 5 заполнены наполнителем, который выполнен, например, в виде блочных элементов 7 с закладными ме. таллическими пластинами 8, закреп826089 ленными на ребрах 4. Ребра 4 могут иметь гофры 9, а в качестве наполнителя...

Номер патента: 826021

Опубликовано: 30.04.1981

Авторы: Белик, Горбатенко

МПК: E21F 5/00

Метки: вентиляционную, выработки, газов, исходжцую, отвода, очагом, пожара, пожарных, струю

...выработки,На Фиг,1 изображена упрощеннаясхема участка шахтной сети; на Фиг.2 схема вентиляционных соединений выработок; на фиг.З в , укрупненныйплан системы выработок с размещенным в них оборудованием для осуществления предлагаемого способа.Способ осуществляется следующимобразом,Для реверсирования при отводегазовоздушной струи например, ввыработке 1.1являющейся параллельной ветвью в шахтной сети, дляобеспечения безопасного подхода кочагам 1 пожара возводят перемычку2, через нее пропускают вентиляционную трубу 3, один конец 4 которойсоединяют с нагнетательным каналомвоздуходувки 5, которую устанавливаютв выработке 6 с независимой от очага пожара струей 7. После этого включают воздуходувку 5 в работу в нагнетательном режиме Для...

Номер патента: 819868

Опубликовано: 07.04.1981

Авторы: Бреславец, Гончаров, Горбатенко, Пуресев

МПК: H01M 4/04

Метки: источников, сжатия, электродовхимических

...этого устройства является то, что зажим электродов осуществляется несколькими болтами, что приводит к неравномерности распределения усилия сжатия электродов, снижает производительность труда, и уменьшает удобство эксплуатации,ройства тродов.пазы. мпенсаВну имеет По пер В корп тор 2 и Усттренняя часть корпуса 1 уст конфигурацию пакета элек иметру корпуса расположень усе установлен сменный ко ввинчен прижим 3.ойство работает следующим ом сжимаемого оответствуюливают его в танавливают инчивающимВ зависимости от толщин пакета электродов выбирают щий компенсатор 2 и устанав корпус 1. Затем в корпус у пакет элементов и зажимают в ся в корпус прижимом 3. Корпус, ввинчивающи ный компенсатор, взаимйся подейст рижим и сме вующие меж О П...

Номер патента: 819494

Опубликовано: 07.04.1981

Авторы: Аронов, Водорез, Горбатенко, Корнев, Оробинский

МПК: F22B 37/10

Метки: испарительная, нагрева, поверхность

...что нижниеторцы собирающих коллекторов расположены выше верхних торцов раздающихколлекторов.На фяг. 1 схемагячно изображен общийвид нспарительной поверхности нагрева;на фиг. 2 - разрез А А фит. 1.Испаригельная поверхность нагревасодержит расположенные в газоходе 1секции иэ наклонных груб 2, подключенных ннжнимн концамя к вертикальнымраздающим коллекторам 3, а верхнтачик вертикальным собирающем нолпекторам 4.Коллекторы 3 н 4 размещены на противолежащих стенках 5 гвэохода 3., Трубы 2 смежных секций наклонены в разные стороны. Нижние торцы собирающихколлекторов 4 расположены выше верхних торцов раздающих коллекторов 3,Работаег нспврительная поверхностьнагрева следующим образом,г акал 1353/13, Тираж 469 Полписно ШИИШ П "Патент", г....

Номер патента: 819491

Опубликовано: 07.04.1981

Авторы: Богданов, Васильев, Горбатенко, Зиборов, Кузнецов, Пономарев

МПК: F22B 11/04

Метки: парогенератор

...7 подключен паровой зоной к паровому объему барабана-сепаратора 1 трубой 9, а барабан-сепаратор сообщен с подводящим коллектором 5 водотрубного пучка 4 трубой 10. Циклонный сепаратор 7снабжен патрубком 11 для продувки. Парогенератор может быть снабжен также пароперегревателем 12, соединенным с паровым объемом барабана-сепаратора.Парогенератор работает следующим образом. 1 ОГазы последовательно омывают пароперегреватель 12, водотрубный пучок 4 и газотрубный пучок 2, где охлаждаются, и затем покидают парогенератор.В водотрубном пучке 4 вода нагревается 5и частично испаряетсяПароводная смесьиз пучка 4 попадает в верхние половиныкольцевых коллекторов 8, где часть водыотделяется и возвращается в их нижниеполовины. Остальная часть воды...

Номер патента: 815690

Опубликовано: 23.03.1981

Авторы: Горбатенко, Тушканов

МПК: G01R 33/02

Метки: магнитног, напряжен-ности, поля

...10, выход которого соединен со входом измерительного прибора 11 и со входом 40управляемого источника 1 тока.Устройство работает следующим образом.Ферроэонд 4 помещают в постоянноеили изменяющееся во времени измеряемое поле Н им (Фиг. 2) . Состояние сердечника феррозонда определяется величиной поля Н и величиной компенсирующего импульсного поля Н,соэдавае"мого током намагничивающей обмоткиФерроэонда 4. Частота следования прямоугольных импульсов компенсирующегополя равна частоте импуЛьсов генератора 3 прямоугольных импульсов, а амплитуда пропорциональна току управ"ляемого источника 1 тока, коюутируемого ключом 2. Для нормальной работыустройства измеряемое и компенсирующее поля направлены встречно. Импульсы напряжения,...

Номер патента: 814984

Опубликовано: 23.03.1981

Авторы: Бакалкин, Башлий, Вит, Вязовский, Горбатенко, Даньшин, Замазан, Каневская, Конопля, Михальчук, Прокофьев, Сасин, Сацкий, Старшинов, Хоружий, Шатлов

МПК: C04B 35/52

Метки: масса, набивная, огнеупорная

...э 5,21; Т)Оз. 0,26; ГеОй 3,85; СаО 0,46814984 Как видно из данных таблицы, массы, содержащие в своем составе отходы графитации электродного производства, обладают более высокимизначениями прочности и эрозионнойустойчивости воздействию жидкого чугуна и меньшей окисляемостью, чемизвестная масса, в состав которойвходит кристаллический графит. Замена пека с температурой размягчения135-150 С пехом с температурой раз мягчения 226 С обеспечивает .повышение прочности эрозионной устойчивости и снижение окисляемости набивной огнеупорной массы. Состав массы Известнаямасса Показатели свойств 1 2 3 4 55 45 30 63 15 30 Кокс Отходы графитацииэлектродного производства 5 15 30 55 ГраФит кристаллический 18 20 20 20 20 20 20 Огнеупорная глина...

Номер патента: 796628

Опубликовано: 15.01.1981

Авторы: Горбатенко, Иванов, Колодин, Лыков, Панченко

МПК: F27B 3/22

Метки: камерная, печь

...обжиговые камеры, сборный дымоход, топливосжигающие и тягодутьевые устройства, кю -дая камера снабжена двумя камерами сгорания и щибервми для реверсирования потока дымовых газов и подключена параллельно с другими камерами к сборномудымоходу,На фиг.1 изображена печь, общий вид,на фпг.2 - камера печи, продольный разрез 25Камерная печь содержит несколько обжиговых камер 1, подключенных к сборному дымоходу 2, регулирующие шибера3 и 4, устройства 5 утилизации тепла про-дуктов горения, тягодутьевые устройства6 и топливосжигвющие устройства 7. Каждая обжиговая камера 1 содержит камеры8 и 9 сгорания топлива, устройства 10подачи топлива, устройства 11 подачивоздуха, кассеты 12 с обжигаемыми из 35делиями, обогревающие вертикальные ка-налы...

Номер патента: 785513

Опубликовано: 07.12.1980

Авторы: Белик, Горбатенко

МПК: E21F 5/00

Метки: перемычка, шахтная

...воздуховада б снабженного обратным клапаном 7 и воздуходувки 8, Оба па - рашютообразные купола, установлены с возмо;.ностью образования между ними полости 9; воздуховод б одним концом соединен с воздуходувкой 8, а дру-гим пропущен сквозь палюсное отверстие парашютообразнаго купола 3 внутри полости 9, образованной противоположно расположенными куполами, а обратный клапан г установлен на конце воздуховода б, размещенном внутри35 полости 9.Перемычка работает следующим образом .В общих точках 5 горной выработки закрепляют соединенные в пучки концы 40 канатов 2, 4 парашютообразных куполов 1 и 3, на подвесках укрепляют воздуходувку 8, посредством аоздуховода б. Затем воздуходувку 8 включают струи воздуха от которой направляются 4 к куполу 1...

Номер патента: 779814

Опубликовано: 15.11.1980

Авторы: Горбатенко, Розенфельд

МПК: G01F 23/24

Метки: сигнализатор, уровня

...уровня.для нагрузки постоянного тока; на фиг.2 - то же, длядами 3 и 4 в схему моста, нагрузка5 подключена, к анодам диодов 3 и 4и к катодам тиристоров 1 и 2. Источник питания 6 подключен к точкамЧоединения анода тиристора 1 и ка-,тода диода 3, анода тиристора 2 икатода диода 4. Управляющий электрод тиристора 1 соединен с однимиз электродов датчика 7 и катодомдиода 8, анод диода 8 соединен сточкой соединения катодов тиристоров1 и 2. Управляющий электрод тиристора 2 соединен катодом диода 9 и свторым источником питания переменного тока 10, анод диода 9 соединенс катодами тиристоров 1 и 2, второйвыход источникапитания 10 соединенс вторым электродом датчика 7.Схема работает следующим образом.При отсутствии жидкости на контУблйрУемом уровне...

Номер патента: 775526

Опубликовано: 30.10.1980

Авторы: Горбатенко, Иваненко, Носов, Христич, Шлейфер

МПК: F23L 15/02

Метки: воздуха, воздухоподогревателе, перетоков, регенеративном, снижения

...5 и 6 устанавливается шиберами 9 и 10. Между газовымотсеком 1 и радиальными уплотнениямиЖ 25 30 Недостатком известного способа является низкая экономичность, так как имеют место перетоки воздуха в джазовый отсек На горячей стороне воздухоподогревателя, что увеличивает расход электроэнергии на тягу и дутье.Целью изобретения является повышение экономичности,Это достигается тем, что между газовым отсеком и радиальными уплотнениями поддерживают перепад давления, составляющий 2-30 мм водяного .столба; На чертеже изображена схема осуществления описываемого способа.Схема содержит регенеративный воздухоподогреватель, включающий газовый 1 и воздушный 2 отсеки и радиальные уплотнения 3.К воздушному отсеку 2 подключен напорный воздуховод 4.К...

Номер патента: 669871

Опубликовано: 23.10.1980

Авторы: Верещак, Горбатенко, Замыцкий, Кайнара, Носырев, Шулика

МПК: G01R 27/32

Метки: затухания, сдвига, фазового, четырехполюсника

...преобразователя11 аналогового сигнала в частотуподключен к входам второго блока 15цифрового отсчета и блока 9 управления цифровыми аттенюаторами 7 и 8.Устройство работает следующимобразом.Принцип действия устройства заключается в сравнении на входе уси. -лителя 6 промежуточной частотыдвух сигналов: сигнала, прошедшегочерез исследуемый четырехполюсник4 и преобразованного затем в смесителе 5, и опорного сигнал,формированного в блоке 12 формирования сигнала опорной частоты с управляемойфазой и изменяемого по амплитудецифровым аттенюатором 8, При этомопорный сигнал автоматически изменяется по амплитуде к фазе до полнойего компенсации с измеряемым сигналом. В этом случае сигнал на выходеусилителя 17 промежуточной...

Номер патента: 771342

Опубликовано: 15.10.1980

Авторы: Белик, Горбатенко, Кондратенко

МПК: E21F 5/00

Метки: изоляции, подземных, пожаров, тушения

...изолирующих перемычек.Целью изобретения является повышение15 эффективности и сокращение сроков работ по изоляции пожаров.Цель достигается тем, что в подводящей выработке со свежей вентиляционной струей воздуха перед возведением изолирующих 2 О перемычек в прилегающих к зоне пожара горных выработках создают дополнительный счет пожара в начале зоны активного горения дополнительного очага пожара, положение и протяженность которой определяютпредварительно, а продукты горения дополнительного очага пожара направляют в зонуосновного, ранее возникшего очага пожара,и затем, при развившемся дополнительномочаге пожара перекрывают сечение подводящей выработки дополнительной быстровозводимой воздухорегулирующей перемычкой,устанавливаемой между...

Номер патента: 765766

Опубликовано: 23.09.1980

Авторы: Горбатенко, Левертов, Малашенко, Пеккер, Тушканов, Федоров, Холодкова, Храмов

МПК: G01R 33/12

Метки: магнитов, параметров, постоянных

...Перемагни. чивание с постоянной скоростью изменения ин. дукции обеспечивает минимальное время контроля) . 4.Устройство для автоматического контроляпараметров постоянных магнитов содержит на-,магничивающее устройство 1, контролируемыйпостоянный магнит 2, преобразователи индук.ции 3 и напряженности 4 магнитного поля маг.нита 2, нуль-органы 5 - 7, стробирующие преобра- зователи 8 и 9, сигнальные входы которыхсоединены с выходами преобразователей 3и 4 соответственно, один из управляющих вхо.дов стробирующего преобразователя 8 соединенс выходом нуль-органа 5, вход которого соединен с выходом преобразователя 4, второйуправляющий вход стробирующего преобразова.теля 8 соединен с выходом нуль-органа 6, одиниз управляющих входов...

Номер патента: 753834

Опубликовано: 07.08.1980

Авторы: Горбанева, Горбатенко, Кондрашенкова

МПК: C04B 35/52

Метки: огнеупорных, шихта

...срока службы углеродистых. огнеупоров и снижении их расхода являетсястойкость к окислению в реакционнойсреде,Целью изобретения является повышение стойкости к воздействию агрессивных газов, увеличение механической прочности и снижение пористости.для достижения указанной цели шихтадля изготовления огнеупорных изделий,Искусственный графитКаменйоугольный пекКарбид бораПрокаленный антрацит 20-2717-181-5Остальное шихту следуюПрокаленныйантрацит 55 56 56 56 57 56 Искусственныйграфит 8 27 25 23 20 20 Каменноугольныйпек 15 17 18 18 18 Каменноугольныйкокс Карбид бора 35 Содержание золы, %. 1,33Карбит бора:Содержание карбидабора % 87Подготовленную шихту перемешивают 40 при нагревании до 135-140 С в 1-образной смесительной машине объемом10...
