Датчик для измерения параметров диэлектриков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1237996
Авторы: Барташевский, Горбатенко, Привалов
Текст

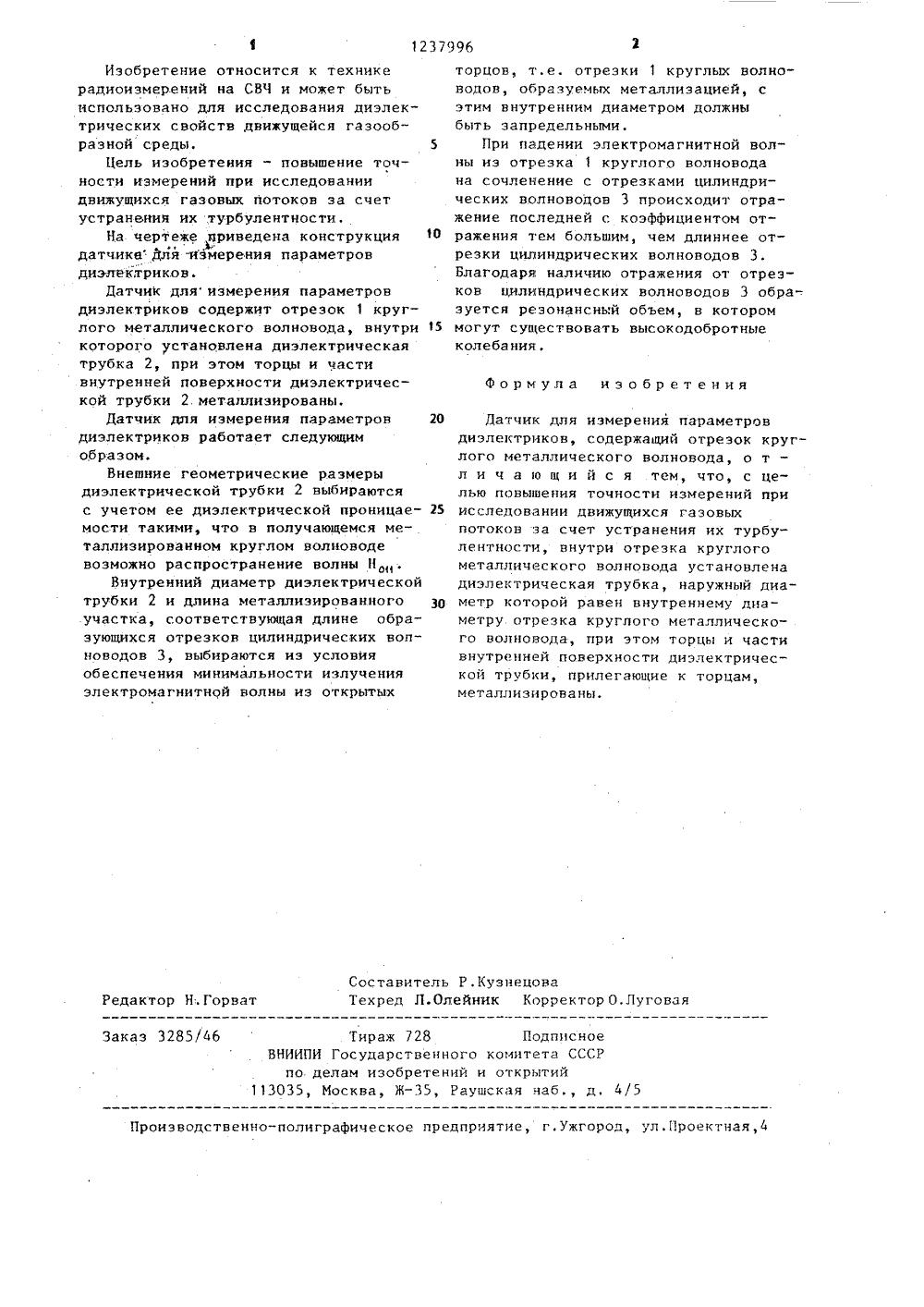

СОЮЗ СОВЕТСНИХСОЦИАЛИСТ ИЧЕСНИХРЕСПУБЛИК 9) П 1)др. Известия Вузовика. 1970, т. 13,онансныи объем, в квовать высокодобротн аэуется р РЕНИЯ ПАРАМЕТРОВ 54) ДАТЧИК ДЛЯ ИИЭЛЕКТРИКОВ могут суще колебания. ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(71) Днепрго Красногуниверсите ния Украин (72) Е.Л. и А. В. Го(57) Изобретение относится к техникерадиоизмерении на СВЧ. Повышаетсяточность измерений при исследованиидвижущихся газовых потоков за счетустранения их турбулентности. Устр-восодержит отрезок круглого металл.в-вода (ОКИВ) 1, внутри к-рого установлена диэл. трубка (ДТ) 2, наружный диаметр к-рой равен внутреннемудиаметру ОКМВ 1. Торцы и части внутренней поверхности ДТ 2 металлизированы. При падении эл-маги. волны изОКМВ 1 на сочленение с отрезкамицилиндр. в-водов (ОЦВ) 3 происходиотражение последней с коэф.отражентем большим, чем длиннее ОЦВ 3. Блдаря наличию отражения от ОЦВ 3 об1237996 Формула изобретения Составитель Р,КузнецоваТехред П.Олейник Корректор О,Луговая Редактор Н.Горват Заказ 3285/46 Тираж 728 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная,4 Изобретение относится к технике радноизмерений на СВЧ и может быть использовано для исследования диэлектрических свойств движущейся газообразной среды. 5Цель изобретения - повышение точности измерений при исследовании движущихся газовых потоков за счет устранения их .турбулентности.На чертеже приведена конструкция 10 датчике для -измерения параметров диэлектриков.Датчик дляизмерения параметров диэлектриков содержит отрезок 1 круглого металлического волновода, внутри 15 которого установлена диэлектрическая трубка 2, при этом торцы и части внутренней поверхности диэлектрической трубки 2.металлизированы,Датчик для измерения параметров 20 диэлектриков работает следующим образом.Внешние геометрические размеры диэлектрической трубки 2 выбираются с учетом ее диэлектрической проницае мости такими, что в получающемся металлизированном круглом волноводе возможно распространение волны Н и.Внутренний диаметр диэлектрической трубки 2 и длина металлизированного З 0 участка, соответствующая длине образующихся отрезков цилиндрических волноводов 3, выбираются из условия обеспечения минимальности излучения электромагнитной волны из открытых торцов, т,е. отрезки 1 круглых волноводов, образуемых металлизацией, сэтим внутренним диаметром должныбыть запредельными.При падении электромагнитной волны из отрезка 1 круглого волноводана сочленение с отрезками цилиндрических волноводов 3 происходит отражение последней с коэффициентом отражения тем большим, чем длиннее отрезки цилиндрических волноводов 3,Благодаря наличию отражения от отрезков цилиндрических волноводов 3 обра-.зуется резонансный объем, в котороммогут существовать высокодобротныеколебания,Датчик для измерения параметровдиэлектриков, содержащий отрезок круглого металлического волновода, о тл и ч а ю щ и й с я тем, что, с целью повышения точности измерений приисследовании движущихся газовыхпотоков за счет устранения их турбулентности, внутри отрезка круглогометаллического волновода установленадиэлектрическая трубка, наружный диаметр которой равен внутреннему диаметру отрезка круглого металлического волновода, при этом торцы и частивнутренней поверхности диэлектрической трубки, прилегающие к торцам,металлизированы,
СмотретьЗаявка
3834627, 25.12.1984
ДНЕПРОПЕТРОВСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. 300-ЛЕТИЯ ВОССОЕДИНЕНИЯ УКРАИНЫ С РОССИЕЙ
БАРТАШЕВСКИЙ ЕВГЕНИЙ ЛЮДВИГОВИЧ, ПРИВАЛОВ ЕВГЕНИЙ НИКОЛАЕВИЧ, ГОРБАТЕНКО АЛЕКСАНДР ВИТАЛЬЕВИЧ
МПК / Метки
МПК: G01R 27/26
Метки: датчик, диэлектриков, параметров
Опубликовано: 15.06.1986
Код ссылки
<a href="https://patents.su/2-1237996-datchik-dlya-izmereniya-parametrov-diehlektrikov.html" target="_blank" rel="follow" title="База патентов СССР">Датчик для измерения параметров диэлектриков</a>
